怠惰なリモートワーカーのための家電自動制御つきポモドーロ時計

リモートワークでだらけてしまうので、時間強制力が強めなポモドーロタイマーを作りました。
ついでに、毎日エアコンと照明をつけたり消したりするのが面倒なので、赤外線リモコンで自動化しました。
無駄に稼働しないように、自分が在宅中かどうかをBLEビーコン(今回はMAMORIO)で判別します。

始業アラーム
朝9時に鳴って、止めると強制的にポモドーロタイマーがスタート

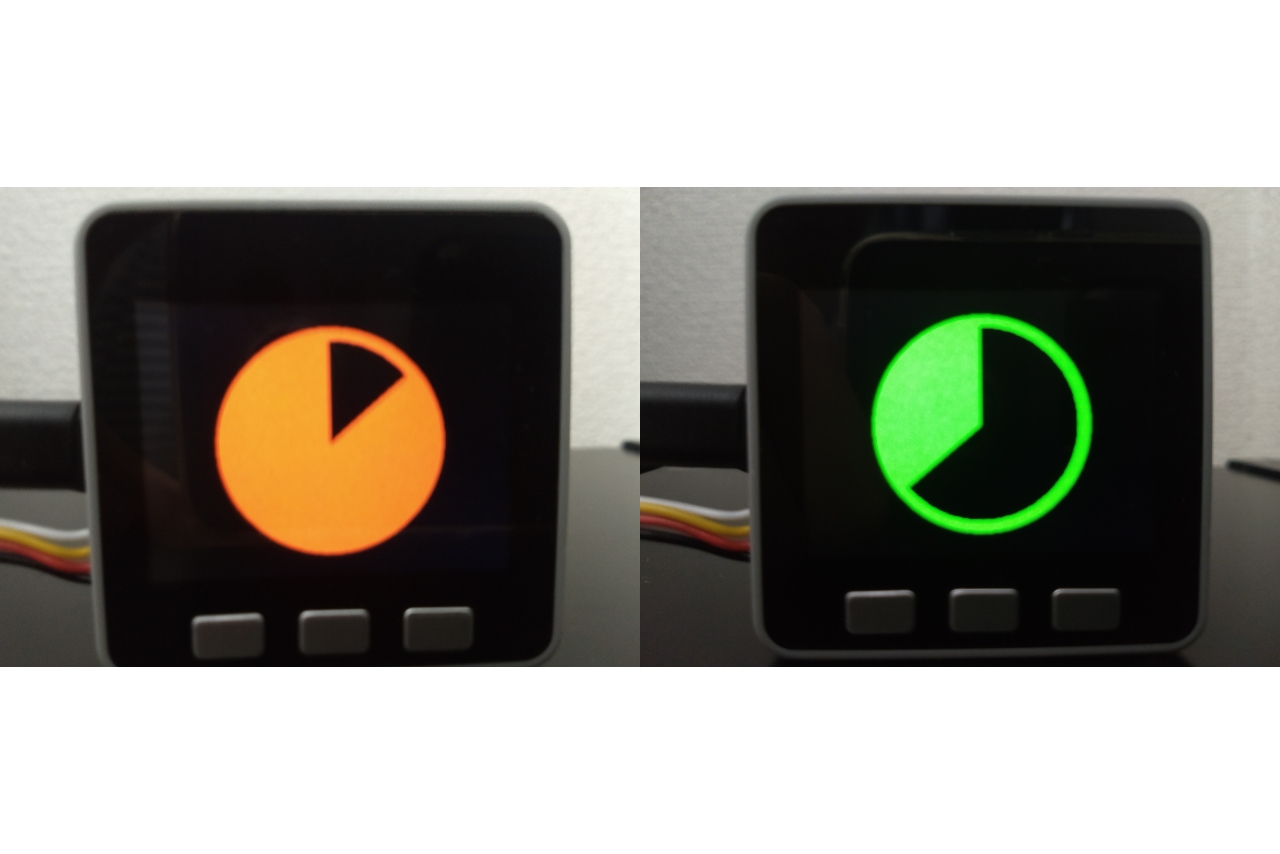

ポモドーロタイマー
ポモドーロ終了のアラームを止めると強制的に休憩開始、逆もしかり
照明制御
在宅時の夕方に暗くなったらON、外出時と0時に強制OFF
エアコン制御
在宅時の活動時間中に寒かったらON、外出時と0時に強制OFF

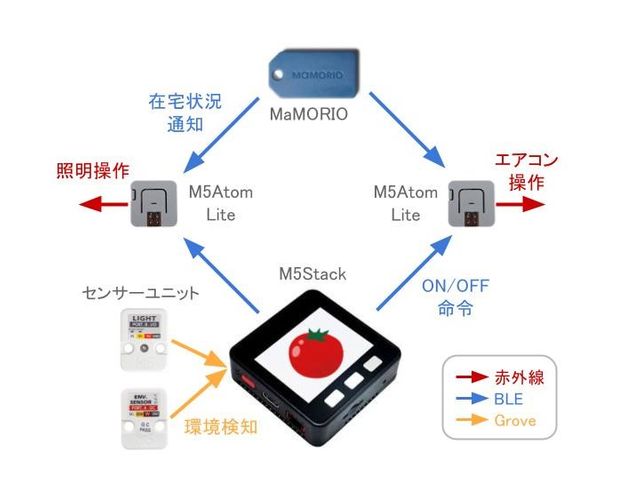

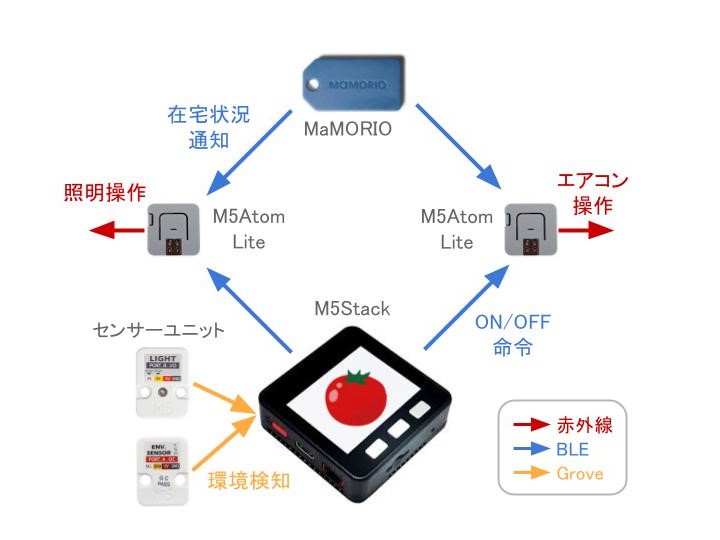

主なもの

他に使ったもの

M5Stack PLUSモジュール (Groveポート拡張用、GPIO使えば不要)
M5Stack GoPlusモジュール (リモコン解析用、赤外線受信できれば何でも)
赤外線送信機 (M5AtomLiteのが弱いので補助的に)
USBケーブル (電源用)

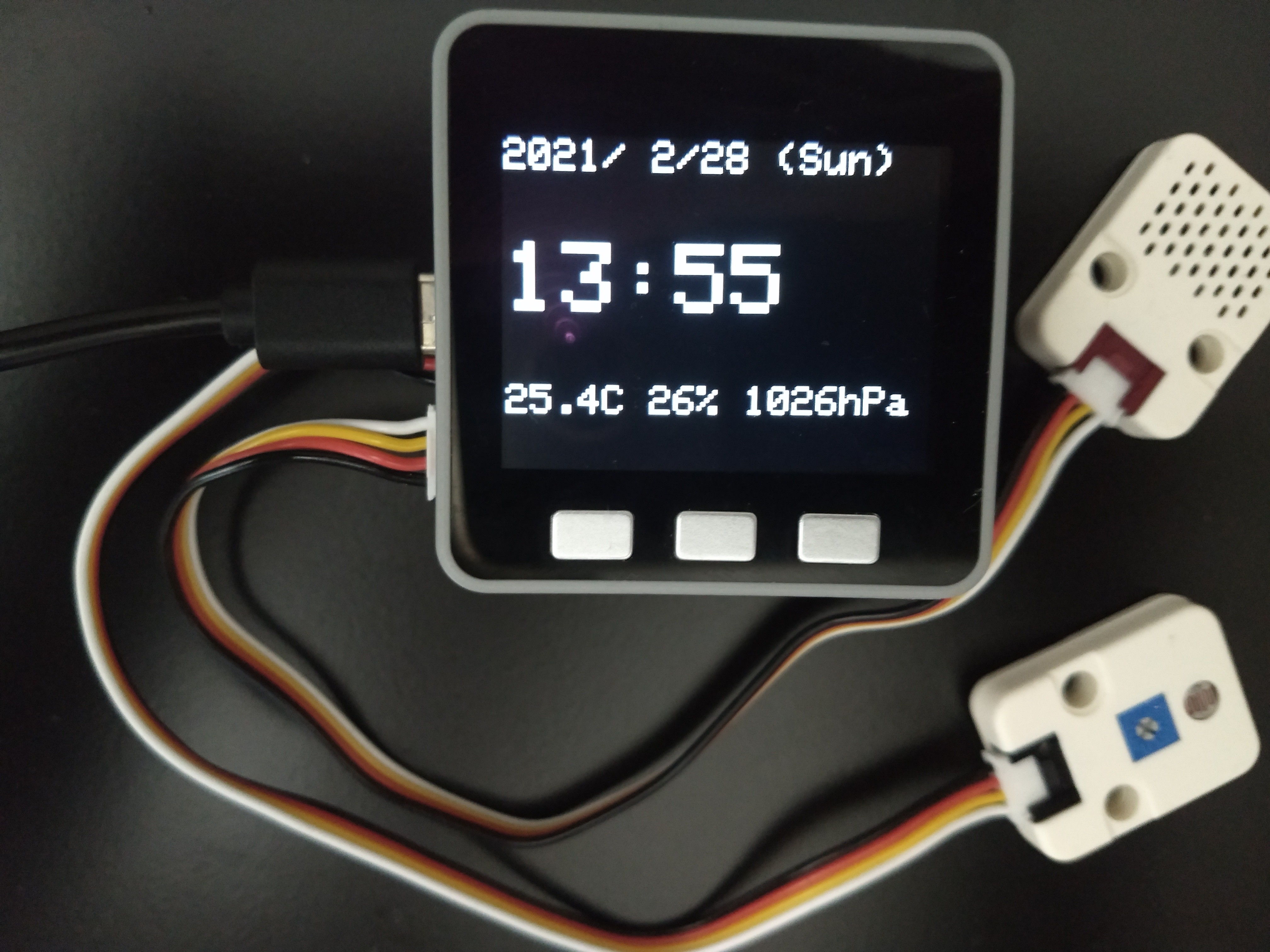

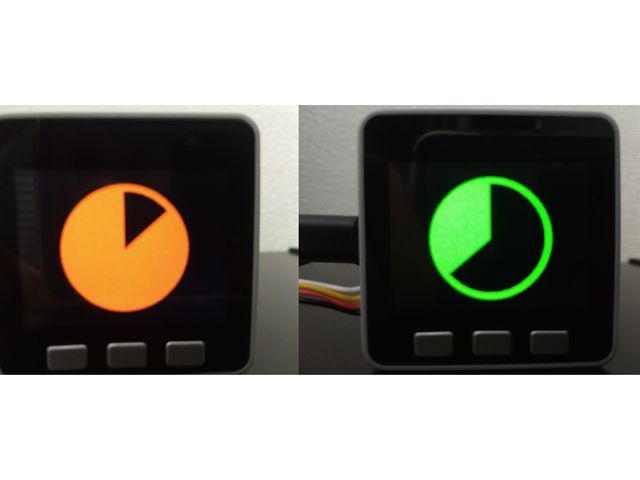

通常の時計表示とセンサーユニット

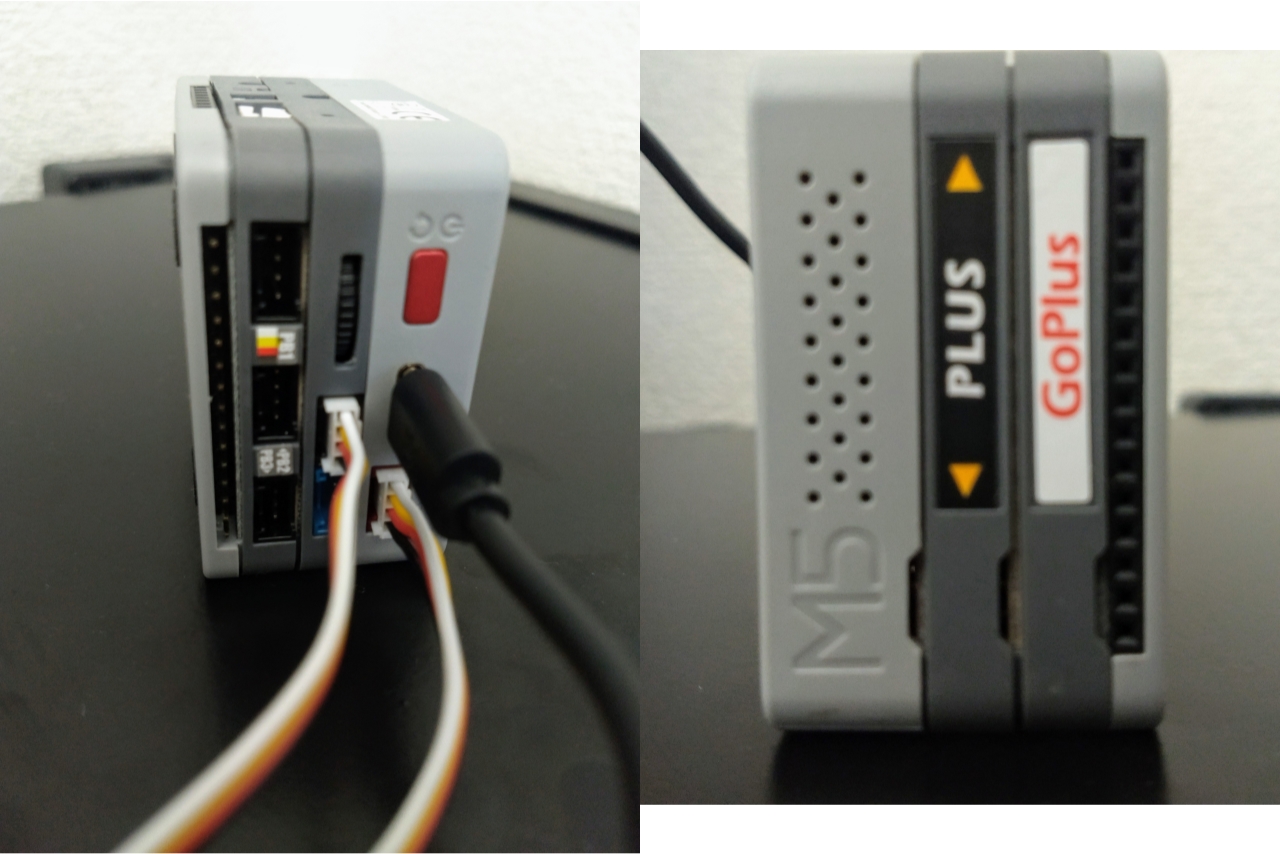

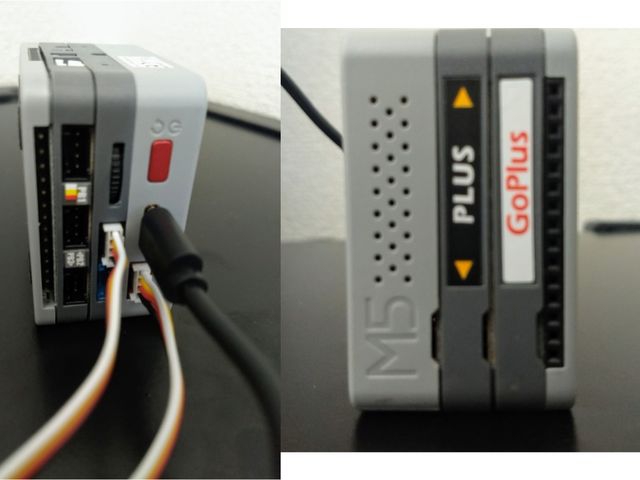

諸々の開発機も兼ねているので、拡張モジュールを常時つけっぱなし

ポモドーロタイマーは集中を削がないようシンプルに表示

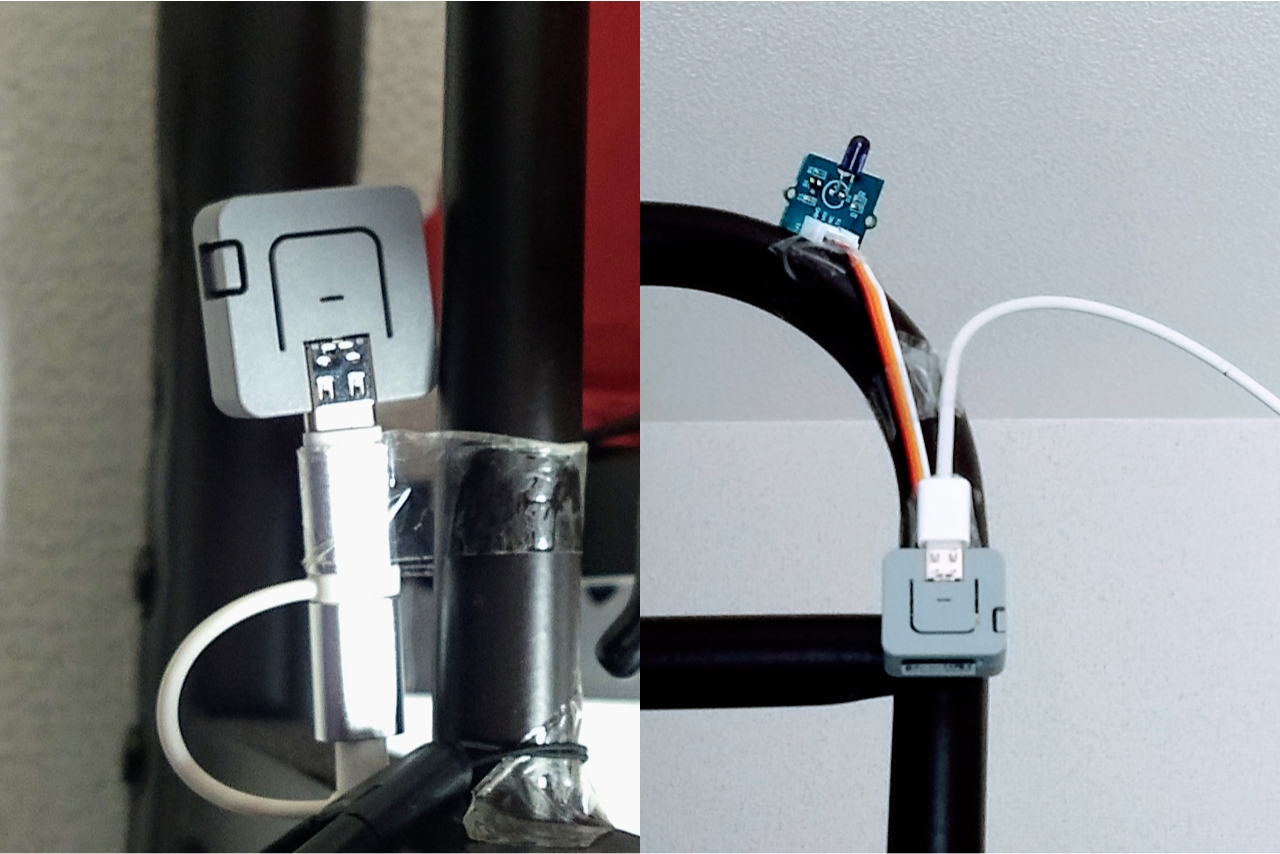

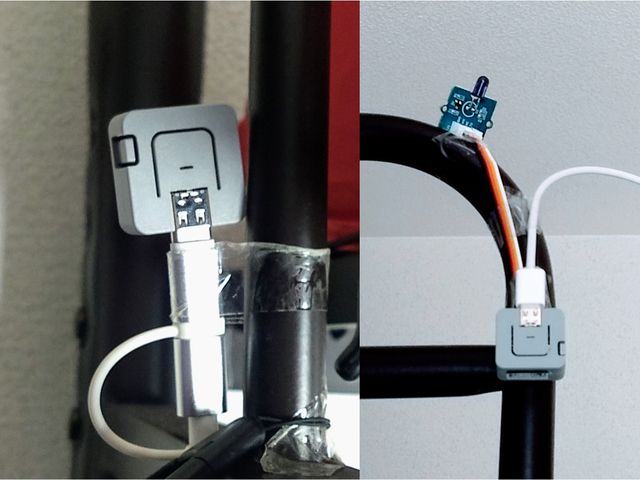

リモコンはロフトベッドの枠に設置

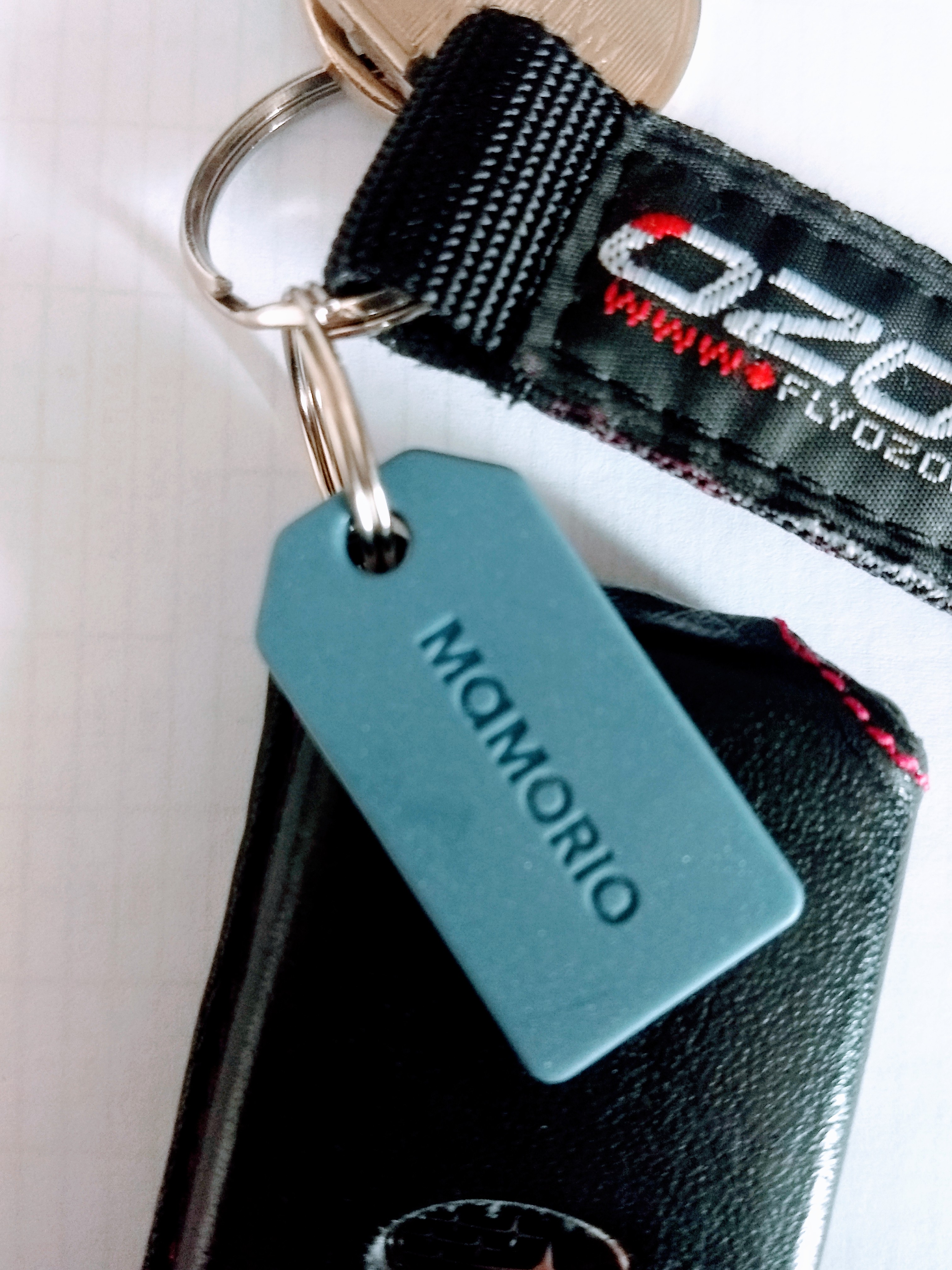

MAMORIOはキーホルダーに

リモコンの信号は、スケッチ例 > IRremoteESP8266 > IRrecvDumpV3 を使って解析しました。
エアコン用は以下を変えるだけ。

MyDeviceIdを1に
エアコン用の赤外線信号に
M5AtomLite内蔵の赤外線を使うならピン番号は12に


照明用リモコンのプログラム
#include <M5Atom.h>
#include "BLEDevice.h"
#include <IRsend.h>

#define MyManufacturerId 0xffff
#define MyDeviceId 0 // 照明
#define kIrSendPin 32  // Grove
#define kSendFrequencyKhz 38
#define tagNotFoundCnt 20
#define iBeaconId 0x0215 // iBeacon識別子
#define MyMamorioId 0xffffffff // 自分のMAMORIOの固有ID 4byte(Major+Minor)

enum {
  LIGHT_OFF = 0,
  LIGHT_ON,
  LIGHT_MAX,
};

IRsend irsend(kIrSendPin);
BLEScan* pBLEScan;

const uint16_t rawDataOn[83] = {3454, 1764,  408, 490,  380, 490,  378, 1334,  404, 1336,  404, 490,  380, 1336,  404, 466,  404, 466,  404, 466,  402, 1336,  404, 468,  402, 466,  402, 1336,  404, 466,  404, 1336,  404, 466,  404, 1338,  402, 466,  404, 466,  402, 1338,  402, 466,  404, 466,  402, 466,  402, 468,  402, 1362,  378, 466,  402, 1362,  378, 1362,  378, 490,  378, 1362,  380, 490,  378, 490,  378, 492,  378, 490,  380, 1362,  378, 492,  378, 492,  378, 1362,  378, 492,  378, 492,  378};  // UNKNOWN F6B92168
const uint16_t rawDataOff[83] = {3428, 1770,  404, 492,  378, 492,  378, 1362,  378, 1362,  378, 492,  376, 1364,  378, 492,  378, 492,  378, 492,  376, 1362,  378, 492,  378, 492,  376, 1364,  376, 494,  376, 1364,  376, 494,  376, 1366,  374, 494,  376, 518,  350, 1390,  350, 520,  350, 520,  350, 520,  348, 520,  350, 1392,  348, 1392,  348, 1392,  350, 1392,  348, 522,  348, 1394,  348, 522,  348, 548,  322, 548,  322, 1418,  322, 1420,  320, 548,  320, 576,  294, 1446,  294, 576,  292, 578,  292};  // UNKNOWN 1B9C2A92

template <typename T, size_t N>
size_t arraySize(T (&arr)[N]) {
  return N;
}

bool isAtHome = false;
uint8_t seq =0xFF;
uint8_t command = LIGHT_OFF;
uint32_t count = 0;

void setup() {
  M5.begin();

  BLEDevice::init("");
  pBLEScan = BLEDevice::getScan();
  pBLEScan->setActiveScan(false);

  irsend.begin();
  M5.dis.drawpix(0, 0x000000);
}

void loop() {
  bool tagFound = false;
  bool cmdFound = false;
  BLEScanResults foundDevices = pBLEScan->start(3);
  int n = foundDevices.getCount();
  for (int i=0; i<n; i++) {
    BLEAdvertisedDevice d = foundDevices.getDevice(i);
    if (d.haveManufacturerData()) {
      std::string data = d.getManufacturerData();

      if ((data[1] << 8 | data[0]) == MyManufacturerId && data[2] != seq && data[3] == MyDeviceId) {
        cmdFound = true;
        seq = data[2];
        command = data[4];
        break;
      }
      else if ((data[2] << 8 | data[3]) == iBeaconId
        && (data[21] << 24 | data[22] << 16 |data[23] << 8 | data[24]) == MyMamorioId) {
          tagFound = true;
      }
    }
  }
  if (isAtHome != tagFound) {
    count = 0;
    isAtHome = tagFound;
  }
  else if (!tagFound) {
    if (count <= tagNotFoundCnt) {
      count++;
      if (count == tagNotFoundCnt) {
        irsend.sendRaw(rawDataOff, arraySize(rawDataOff), kSendFrequencyKhz);
      }
    }
  }
  if (cmdFound) {
    switch (command) {
      case LIGHT_OFF:
        irsend.sendRaw(rawDataOff, arraySize(rawDataOff), kSendFrequencyKhz);
        break;
      case LIGHT_ON:
        if (isAtHome) {
          irsend.sendRaw(rawDataOn, arraySize(rawDataOn), kSendFrequencyKhz);
        }
        break;
      dafault:
        break;
    }
  }
}

スケッチ例 > M5Stack の中から、以下のサンプルをベースにしました。

明るさ取得: Unit > LIGHT
温度の取得: Unit > ENVII_SHT30_BMP280
扇形の描画: Advanced > Display > TFT_ArcFill

BLEのアドバタイジングは、書籍「みんなのM5Stack入門」を参考に。


本体のプログラム
#include <M5Stack.h>
#include <WiFi.h>
#include <Wire.h>

#include "Adafruit_Sensor.h"
#include "BLEDevice.h"
#include "SHT3X.h"

#define LIGHT_THD 3000
#define WORK_MIN 25
#define REST_MIN 5
#define WORK_SEC (WORK_MIN * 60)
#define REST_SEC (REST_MIN * 60)
#define DEG2RAD 0.0174532925
#define JST (3600L * 9)

enum {
    DEVICE_LIGHT = 0,
    DEVICE_AC,
    DEVICE_MAX,
};

enum {
    POMO_STATE_NONE = 0,
    POMO_STATE_WORK,
    POMO_STATE_REST,
    POMO_STATE_MAX,
};

enum {
    TURN_OFF = 0,
    TURN_ON,
};

// ポモドーロタイマー
typedef struct {
    uint8_t state;
    uint16_t secLeft;
    uint16_t degree;
    bool isWorkStart;
    uint8_t dailyTotal;
} pomo_t;

// 環境センサー
typedef struct {
    float tmp;
    float hum;
    float pressure;
    uint16_t darkness;
} env_t;

volatile pomo_t pomo = {POMO_STATE_NONE, 0, 0, false, 0};
volatile env_t env = {0.0, 0.0, 0.0, 0};

const uint16_t kLightPin = 36;  // PLUS Module Port.B
const char *ssid = "ssid";  // 自宅のWi-FiのSSID
const char *password = "password"; // 自宅のWi-Fiのパスワード
const char *wd[7] = {"Sun", "Mon", "Tue", "Wed", "Thr", "Fri", "Sat"};

SHT3X sht30;
BLEAdvertising *pAdvertising;

uint8_t prevH = 24;
uint8_t prevS = 60;
struct tm tm;

void setup()
{
    M5.begin();
    Serial.println("start");
    // スピーカー
    M5.Speaker.begin();
    M5.Speaker.mute();
    // 画面表示
    M5.Lcd.setBrightness(16);
    M5.Lcd.fillScreen(TFT_BLACK);
    // I2C
    Wire.begin();
    // WiFi
    WiFi.begin(ssid, password);
    while (WiFi.status() != WL_CONNECTED) {
        delay(500);
    }
    // NTP
    configTime(JST, 0, "ntp.nict.jp", "time.google.com", "ntp.jst.mfeed.ad.jp");
    // BLE
    BLEDevice::init("M5Stack");
    BLEServer *pServer = BLEDevice::createServer();
    pAdvertising = pServer->getAdvertising();
}

void loop()
{
    M5.update();
    if (pomo.isWorkStart) {  // 始業アラーム中
        if (M5.BtnA.wasPressed() || M5.BtnB.wasPressed() || M5.BtnC.wasPressed()) {
            // 何かボタン押すと止まってポモドーロ開始
            pomo.isWorkStart = false;
            switchPomoState();
        }
        else {
            // M5.update()で始業アラームが止まってしまうので、再度鳴らしている
            M5.Speaker.beep();
        }
    }
    else {
        if (M5.BtnA.wasPressed()) {
            switchPomoState();
        }
        if (M5.BtnB.wasPressed()) {
            switchAll();
        }
        if (M5.BtnC.wasPressed()) {
            exitPomo();
        }
    }
    if (getLocalTime(&tm)) {
        int s = tm.tm_sec;
        if (prevS != s) {  // 1秒ごとに実行
            prevS = s;
            switch (pomo.state) {
                case POMO_STATE_NONE:
                    // 通常の時計表示
                    M5.Lcd.setCursor(0, 0);
                    M5.Lcd.setTextSize(3);
                    M5.Lcd.printf("%d/%2d/%2d (%s)\n\n\n", tm.tm_year + 1900, tm.tm_mon + 1, tm.tm_mday, wd[tm.tm_wday]);
                    M5.Lcd.setTextSize(8);
                    M5.Lcd.printf("%02d:%02d\n", tm.tm_hour, tm.tm_min);
                    M5.Lcd.setTextSize(3);
                    M5.Lcd.printf("\n\n%2.1fC %2.0f%% %2d pomo\r\n", env.tmp, env.hum, pomo.dailyTotal);
                    break;
                case POMO_STATE_WORK:
                case POMO_STATE_REST:
                    if (pomo.secLeft) {  // 残り時間表示
                        pomo.secLeft--;
                        uint16_t sec_max = (pomo.state == POMO_STATE_WORK ? WORK_SEC : REST_SEC);
                        while (pomo.degree <= (sec_max - pomo.secLeft) * 360 / sec_max) {
                            fillArc(160, 120, pomo.degree++, 1, 90, 90, 90, TFT_BLACK);
                        }
                    }
                    else {  // 0になったらアラーム
                        M5.Speaker.setVolume(2);
                        M5.Speaker.beep();
                    }
                    break;
                default:
                    break;
            }
        }
        int h = tm.tm_hour;
        if (prevH != h) {  // 1時間ごとに実行
            prevH = h;
            // センサー読むときにノイズが鳴るので頻度を落としている
            env.darkness = analogRead(kLightPin);
            if (sht30.get() == 0) {
                env.tmp = sht30.cTemp;
                env.hum = sht30.humidity;
            }
            // 平日の朝9時に始業アラーム
            if (h == 9 && tm.tm_wday > 0 && tm.tm_wday < 6) {
                M5.Speaker.setVolume(2);
                M5.Speaker.beep();
                pomo.isWorkStart = true;
            }
            if (h == 0) {
                pomo.dailyTotal = 0;
            }
            // 照明制御
            if (h >= 16 && env.darkness > LIGHT_THD) {
                sendBLECommand(DEVICE_LIGHT, TURN_ON);
            }
            else if (h < 5 && env.darkness <= LIGHT_THD) {
                sendBLECommand(DEVICE_LIGHT, TURN_OFF);
            }
            // エアコン制御
            if (h >= 6 && env.tmp < 20.0) {
                sendBLECommand(DEVICE_AC, TURN_ON);
            }
            else if (h < 5) {
                sendBLECommand(DEVICE_AC, TURN_OFF);
            }
        }
    }
    delay(50);
}

// ポモドーロ・休憩の終了アラームを停止して切り替え
void switchPomoState()
{
    Serial.print((String) "pomo.state: " + pomo.state + "-> ");
    M5.Speaker.mute();
    M5.Lcd.fillScreen(TFT_BLACK);
    pomo.degree = 0;
    if (pomo.state == POMO_STATE_WORK) {
        pomo.state = POMO_STATE_REST;
        M5.Lcd.fillEllipse(160, 120, 100, 100, TFT_GREEN);
        pomo.secLeft = REST_SEC;
    }
    else {
        pomo.state = POMO_STATE_WORK;
        M5.Lcd.fillEllipse(160, 120, 100, 100, TFT_RED);
        pomo.secLeft = WORK_SEC;
        pomo.dailyTotal++;
    }
    Serial.println(pomo.state);
}

// 家電一括ON/OFF
void switchAll()
{
    static bool isOn = false;
    isOn = !isOn;
    for (int devId = 0; devId < DEVICE_MAX; devId++) {
        sendBLECommand(devId, isOn ? TURN_ON : TURN_OFF);
    }
}

// ポモドーロタイマーを抜けて時計表示へ
void exitPomo()
{
    M5.Speaker.mute();
    M5.Lcd.fillScreen(TFT_BLACK);
    pomo.state = POMO_STATE_NONE;
}

// BLEアドバタイジング
void sendBLECommand(uint8_t deviceId, uint8_t command)
{
    static uint8_t bleSeq = 0;

    BLEAdvertisementData oAdvertisementData = BLEAdvertisementData();
    oAdvertisementData.setFlags(0x06);  // BR_EDR_NOT_SUPPORTED | LE General Discoverable Mode

    // BLEにのせるデータを作る
    std::string strServiceData = "";
    strServiceData += (char)0x06;      // 長さ
    strServiceData += (char)0xff;      // AD Type 0xFF; Manufacturer specific
    strServiceData += (char)0xff;      // テスト用カンパニーID(下位バイト)
    strServiceData += (char)0xff;      // テスト用カンパニーID(上位バイト)
    strServiceData += (char)bleSeq;    // シーケンス番号
    strServiceData += (char)deviceId;  // 送信先デバイス
    strServiceData += (char)command;   // 操作番号

    oAdvertisementData.addData(strServiceData);
    pAdvertising->setAdvertisementData(oAdvertisementData);

    pAdvertising->start();
    delay(1000);
    pAdvertising->stop();
    delay(2000);
    bleSeq++;
}

// 扇型を描画
void fillArc(int x, int y, int start_angle, int seg_count, int rx, int ry, int w, unsigned int colour)
{
    byte seg = 1;
    byte inc = 1;

    // Calculate first pair of coordinates for segment start
    float sx = cos((start_angle - 90) * DEG2RAD);
    float sy = sin((start_angle - 90) * DEG2RAD);
    uint16_t x0 = sx * (rx - w) + x;
    uint16_t y0 = sy * (ry - w) + y;
    uint16_t x1 = sx * rx + x;
    uint16_t y1 = sy * ry + y;

    // Draw colour blocks every inc degrees
    for (int i = start_angle; i < start_angle + seg * seg_count; i += inc) {
        // Calculate pair of coordinates for segment end
        float sx2 = cos((i + seg - 90) * DEG2RAD);
        float sy2 = sin((i + seg - 90) * DEG2RAD);
        int x2 = sx2 * (rx - w) + x;
        int y2 = sy2 * (ry - w) + y;
        int x3 = sx2 * rx + x;
        int y3 = sy2 * ry + y;

        M5.Lcd.fillTriangle(x0, y0, x1, y1, x2, y2, colour);
        M5.Lcd.fillTriangle(x1, y1, x2, y2, x3, y3, colour);

        // Copy segment end to sgement start for next segment
        x0 = x2;
        y0 = y2;
        x1 = x3;
        y1 = y3;
    }
}

~~１日の累積ポモドーロ数を表示したい~~　完了
環境センサの値をグラフで見たい
BLE通信中に時計の更新が止まるのでマルチタスクにしたい

己の惰性を律する一方で、助長している気もします。
QoLは上がりました。
M5Stackは楽しすぎて、無限増殖中です。
