はじめに

以前スーパーマリオブラザーズをワンボタンで遊べるコントローラを作りました。
今回はさらに拡張して、異なる体験ができるコントローラーを作成しました。

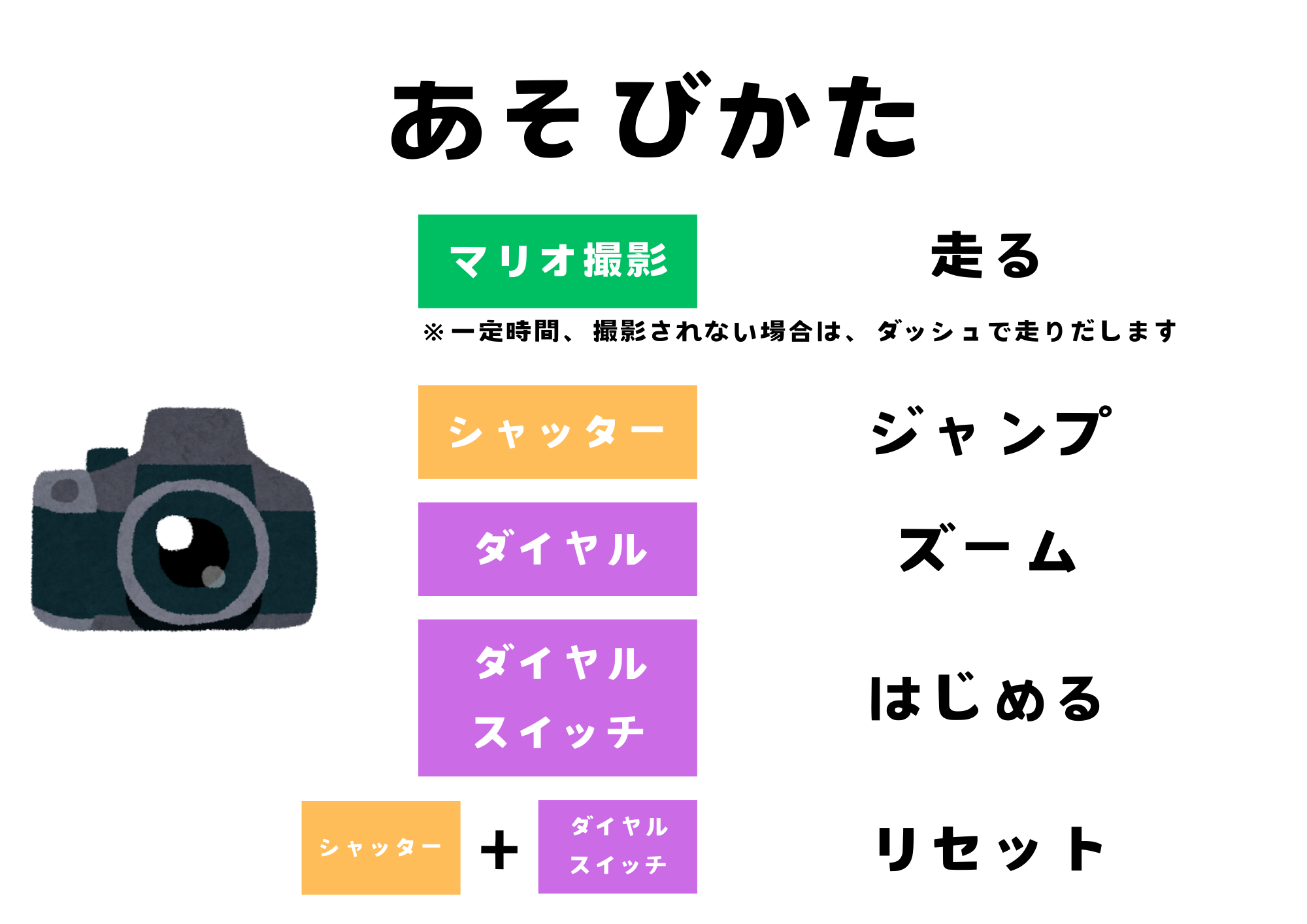

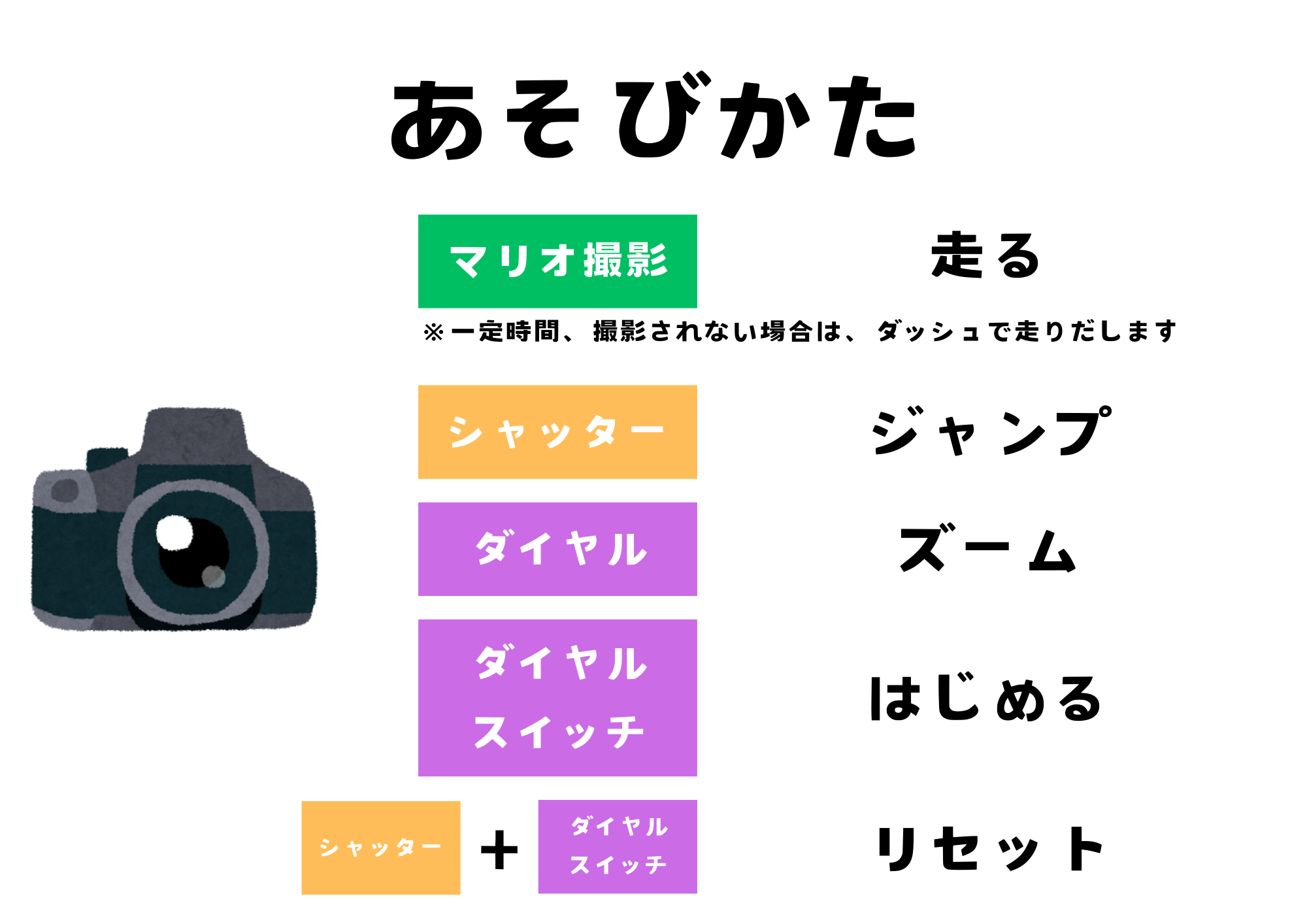

操作方法について

カメラでマリオを撮影すると、マリオが動き出します。
※マリオが一定時間に撮影されない場合は、Bダッシュ の状態で動き出します。

シャッターボタンを押すと、マリオがジャンプ。
ダイヤルを回すと、（デジタル）ズームするので撮影しやすくなるかも？
全く動けなくなる場合もあることから、すべてのダイアルスイッチとシャッターボタンを同時に押すとゲームをリセットします。

構成

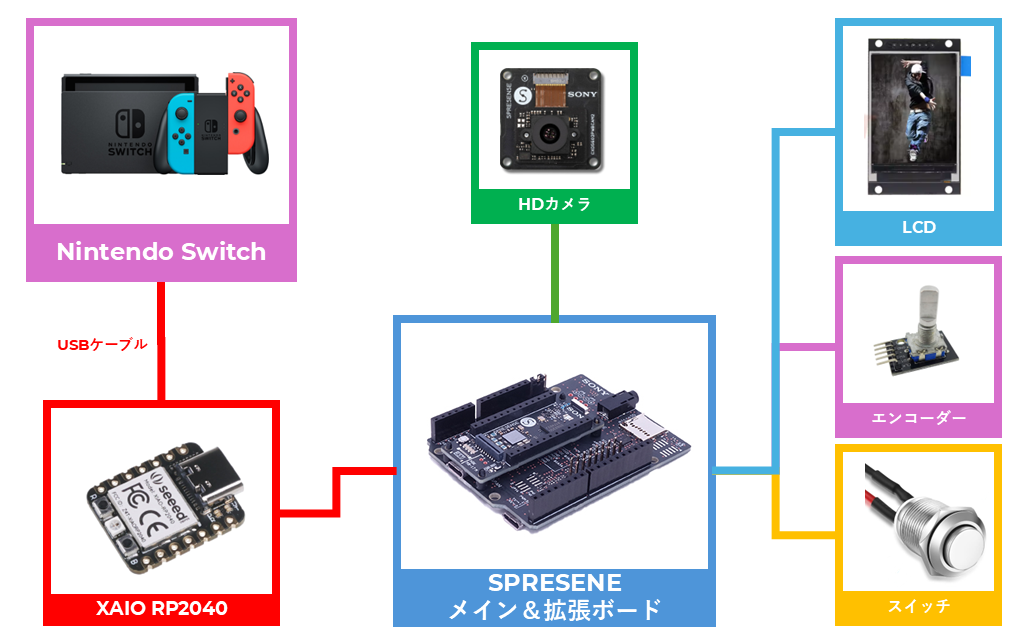

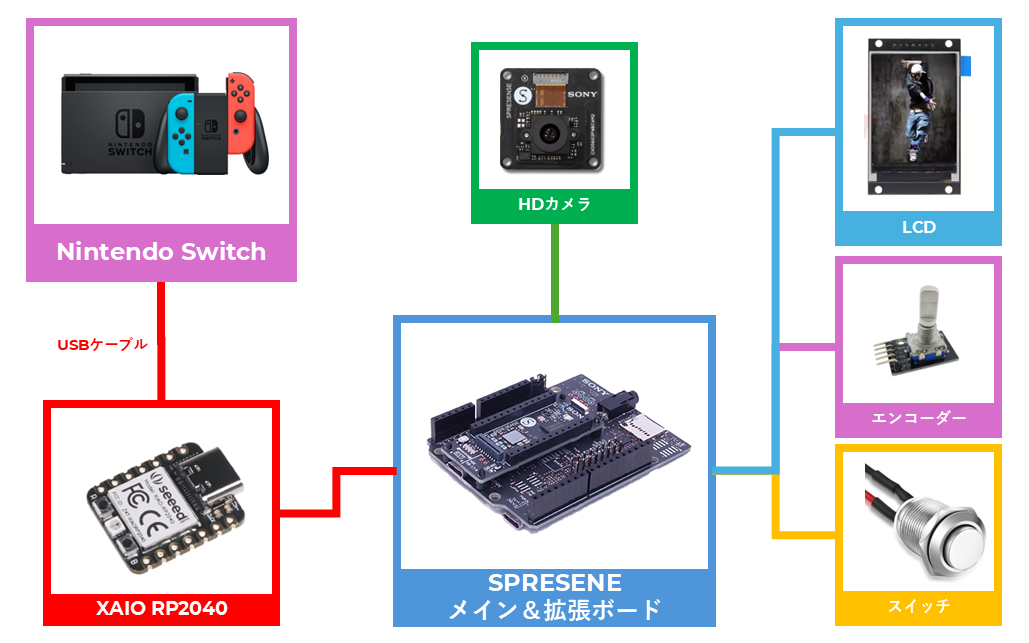

装置の構成は下図の通りです

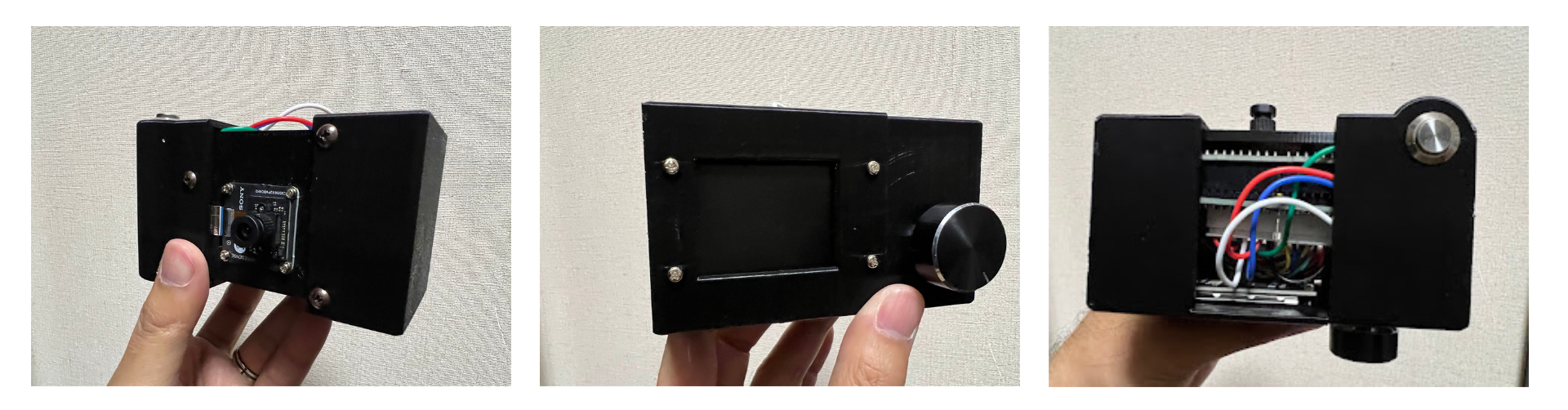

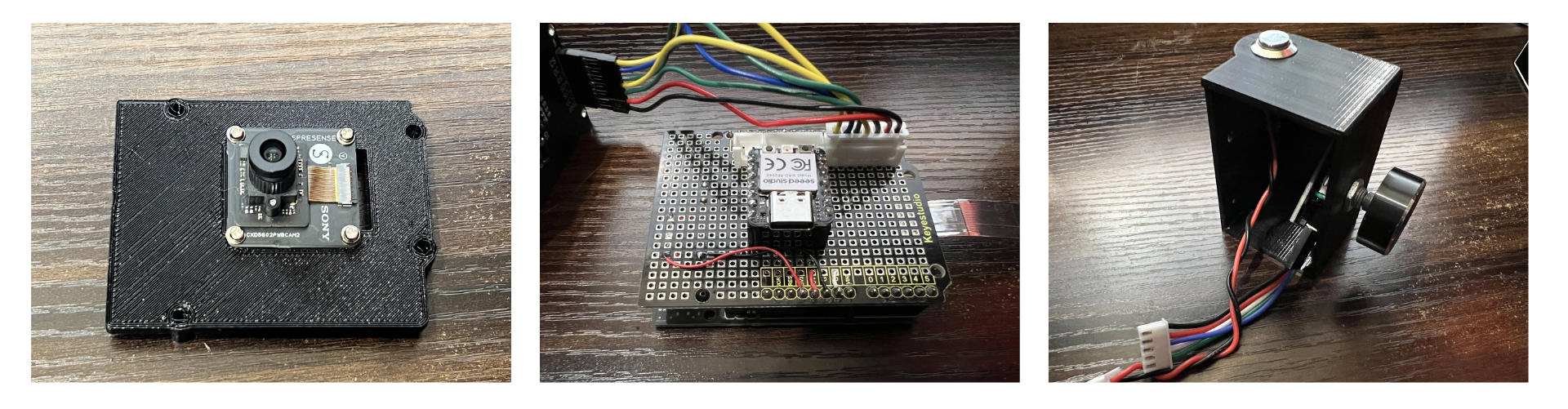

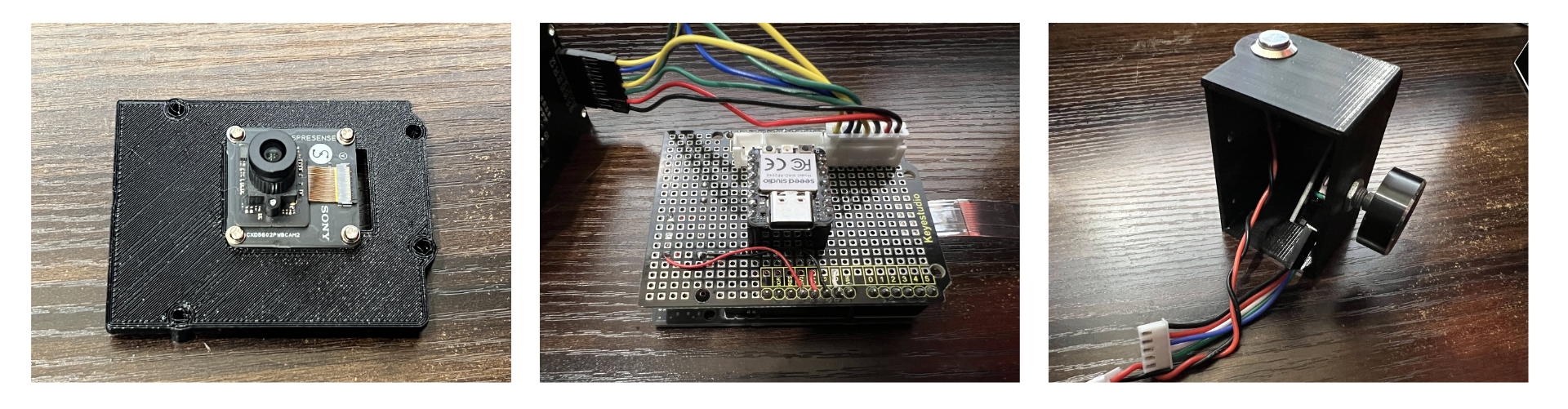

Spresenseの拡張ボードにドッキングできるように設計しました。

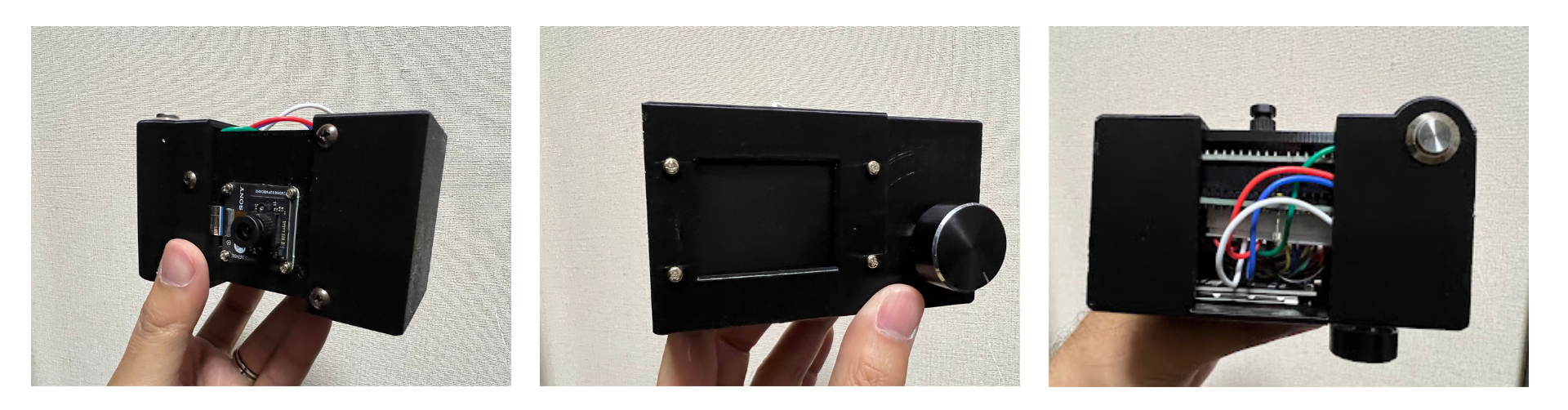

できるかぎりカメラっぽくなるようにしています。

部品表

カメラコントローラー

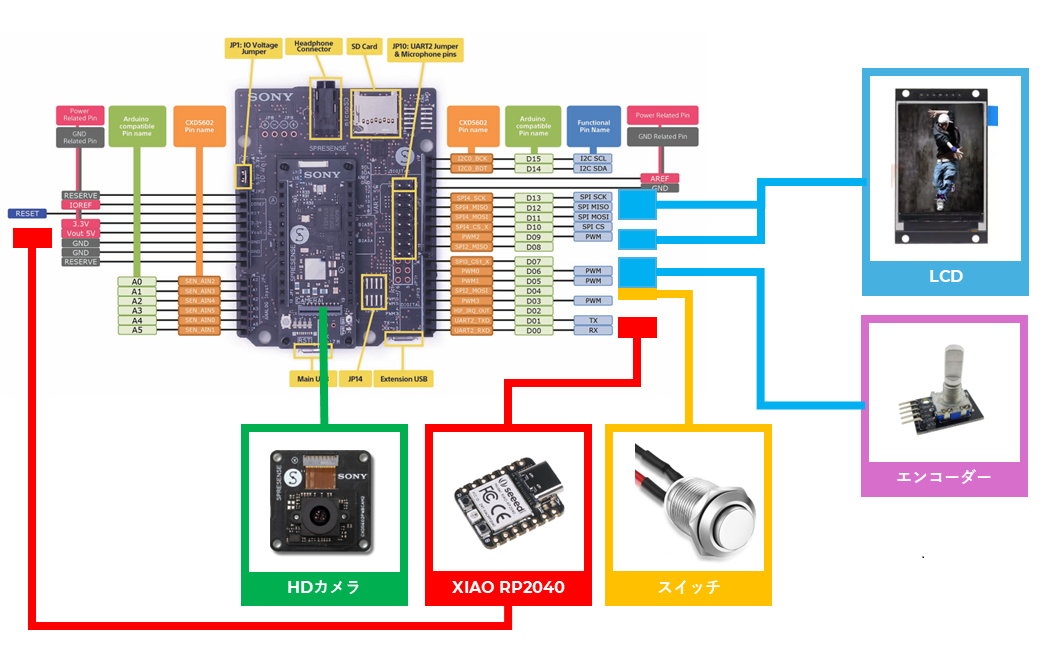

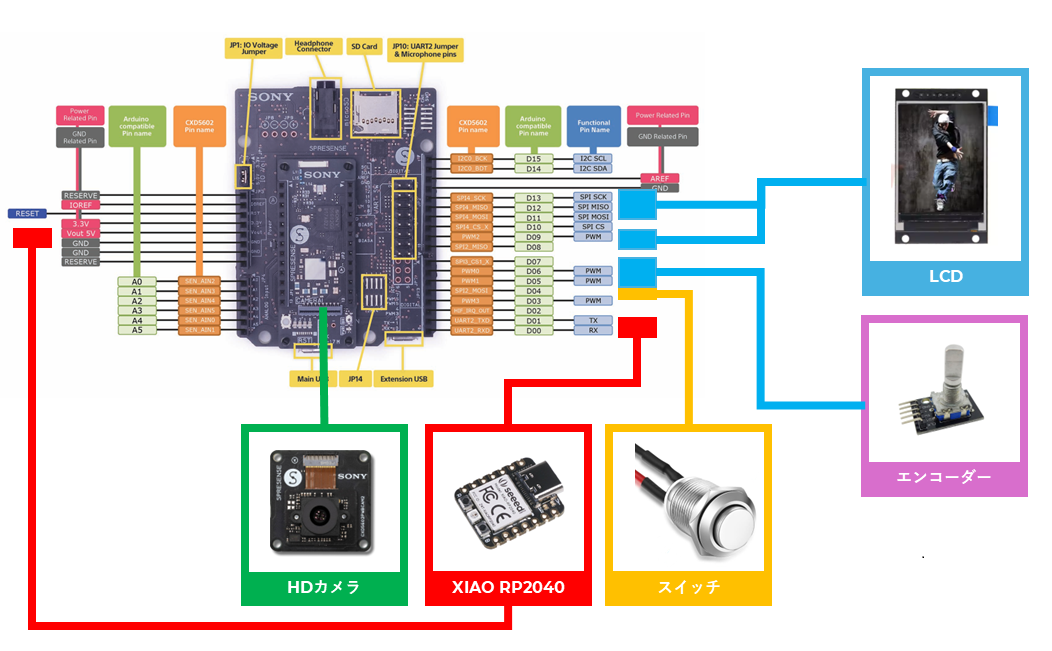

接続図

※SPRESENSEへの電源供給は、XAIOから実施

推論データの作成

プレイ動画の撮影

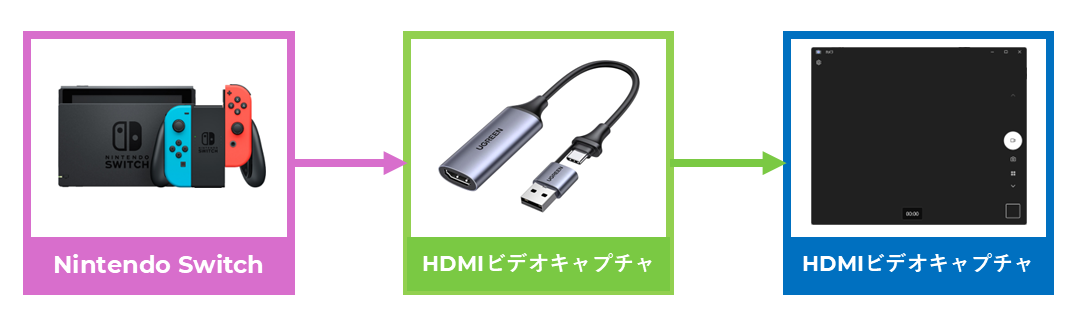

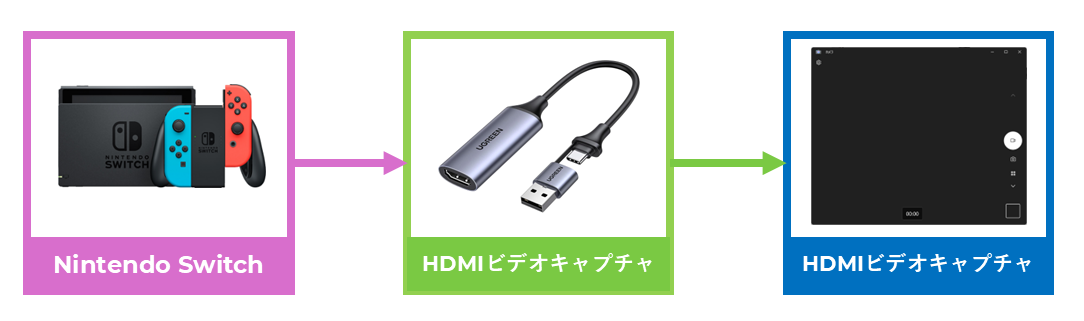

HDMIビデオキャプチャを利用し、実際のプレイ動画を撮影します

写真に切り出し

動画は、FFmpegを利用してフレーム画像に変換します。

変換時のコマンド
./ffmpeg -i  "<<動画のパス>>" -r 2 "<<出力先フォルダ>>”"

-rの引数で、画像に変換するフレーム数を設定することができます。
変換された画像は、image_%05d.jpgの名前で保存されます。

ターゲット画像の作成

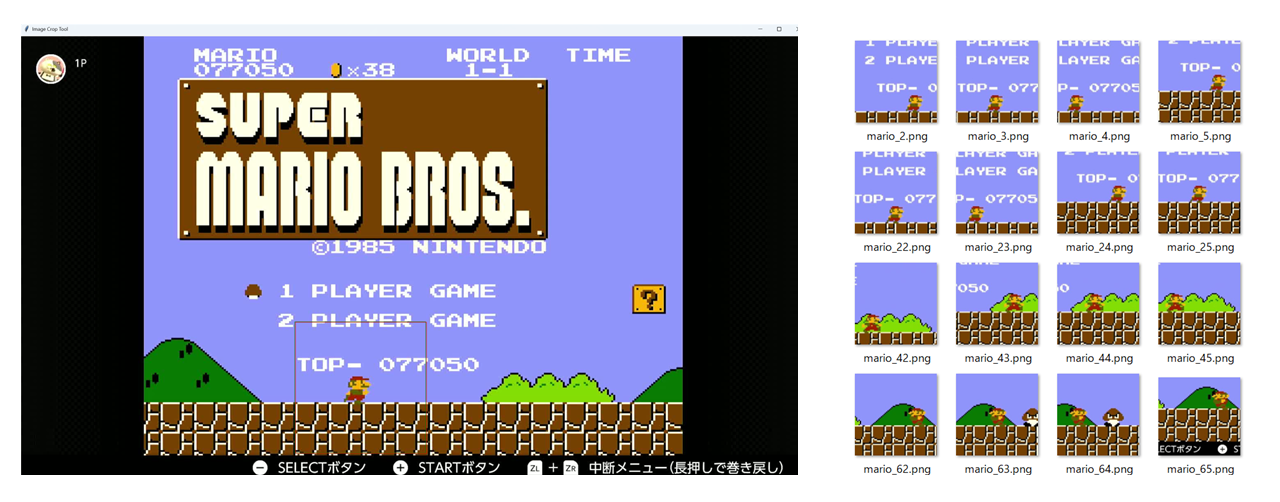

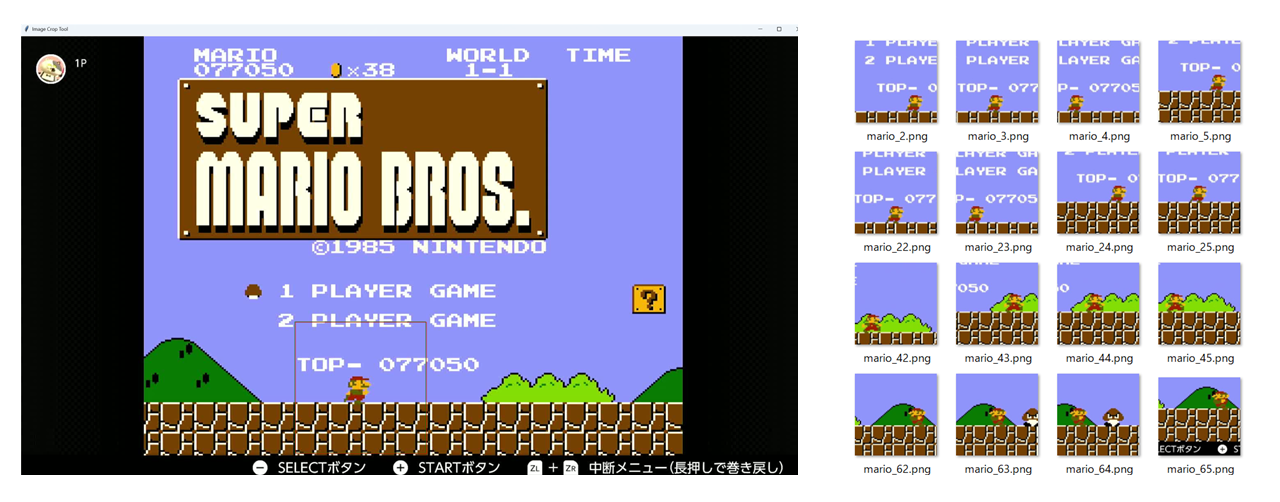

専用のツール（ChatGPT作）を用いて、マリオを中心とした9枚の画像を作成します。

クリッピングツール

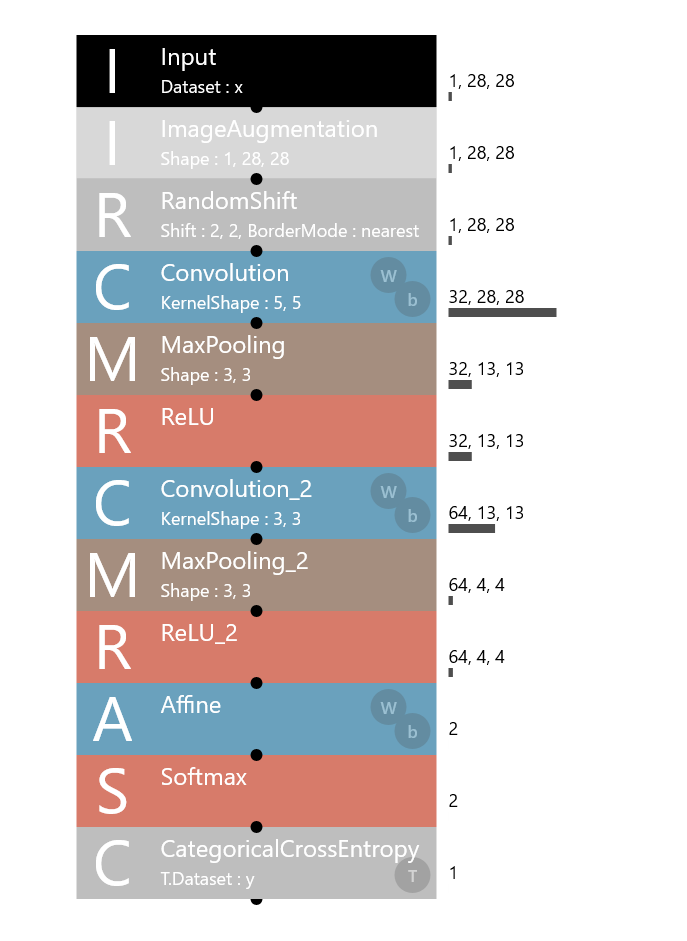

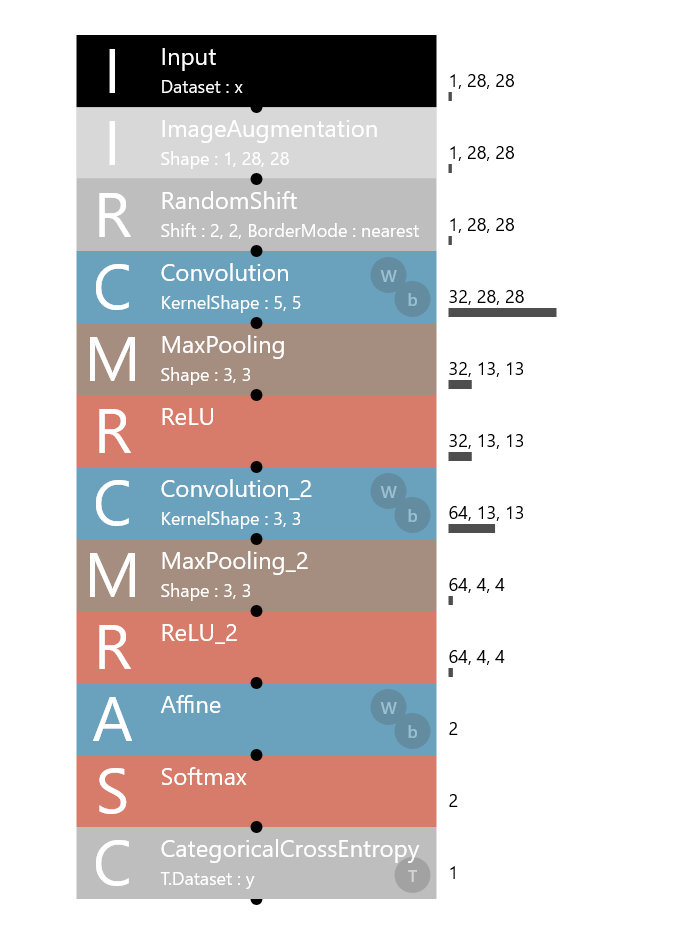

NNCを用いた学習

FoopingさんのSpresenseを活用したAI駐車場監視システム、airpocketさんSLIMちゃんみっけ！をほぼそのまま参考にさせて頂きました。
この記事が無ければ無理でした。本当にありがとうございます。

ソースコード

環境

• Arduino IDE v2.3.3

ボード定義

• Arduino-Pico v4.1.1

ビルドを行うには、USB Stackは、Adafruit TinyUSBを選択してください。

使用ライブラリ

• switch_tinyusb_custom
  ※touchgadgetさん作成のswitch_tinyusbのカスタマイズ版

XAIO RP2020

Switchとコントローラーとして動作します。

Github

camera_mario_rp2040.ino
// https://wiki.seeedstudio.com/XIAO-RP2040-with-Arduino/
#include <Adafruit_NeoPixel.h>
#include "switch_tinyusb_custom.h"
#include "CommandParser.hpp"

#define NUMPIXELS 1
#define NEO_PWR 11
#define NEOPIX 12

Adafruit_NeoPixel pixels(NUMPIXELS, NEOPIX, NEO_GRB + NEO_KHZ800);

Adafruit_USBD_HID G_usb_hid;
NSGamepad Gamepad(&G_usb_hid);
HID_NSGamepadReport_Data_t beforeData;

static CommandParser commandParser;

bool resetFlg = false;

void setup() {


  pinMode(NEO_PWR,OUTPUT);
  digitalWrite(NEO_PWR, HIGH);

  pixels.begin();
  pixels.setBrightness(64);

  pixels.setPixelColor(0, pixels.Color(255, 0, 0));
  pixels.show();

  Gamepad.begin();
  while( !USBDevice.mounted() ) delay(1);

  pixels.setPixelColor(0, pixels.Color(0, 255, 0));
  pixels.show();
}

void loop() {
  Gamepad.reset();

  if(commandParser.RESET){
      if(resetFlg){
        return;
      }

      resetFlg = true;
      resetControll();
  }
  else if(commandParser.START){
    //Serial.println("start");
    Gamepad.press(NSButton_Plus);
  }
  else{
    resetFlg = false;

    if(commandParser.B){
      Gamepad.press(NSButton_B);
    }

    if(commandParser.A){
      Gamepad.press(NSButton_A);
    }

    bool up = false;
    bool down = false;
    bool right = commandParser.RIGHT;
    bool left =  commandParser.LEFT;

    Gamepad.dPad(up, down, left, right);
  }

  // 前回と入力が同じ場合は、ボタン操作を送信しない
  if(!Gamepad.compareTo(beforeData)){
    Gamepad.SendReport();
    beforeData = Gamepad.getReportData();
    //Serial.println("PUSH");
  }
}

void setup1(){
  //Serial.begin(115200);
  Serial1.begin(115200);
}

void loop1(){
  if (Serial1.available() > 0) {
    String receivedData = Serial1.readStringUntil('\n');

    if(CommandParser::isValidCommand(receivedData)) {
      String numberStr = receivedData.substring(2);
      int command = numberStr.toInt();
      commandParser.parse(command);
      //commandParser.printStatus();

      // Serial.print(receivedData);
      // Serial.print(":");
      // Serial.print(command);
      // Serial.print(":");
      // Serial.println(commandParser.START);

    }
    else{
      commandParser.reset();
    }

  }
}

/**
 * @brief ファミコンのリセット操作
 * ZL＋ZR押してメニューのリセットを選ぶ操作
 */
void resetControll(){

  Gamepad.reset();
  Gamepad.press(NSButton_LeftThrottle);
  Gamepad.press(NSButton_RightThrottle);
  Gamepad.SendReport();
  delay(100);

  for(int i=0; i<3; i++){
    Gamepad.reset();
    Gamepad.dPad(true, false, false, false);
    Gamepad.SendReport();
    delay(150);
    Gamepad.reset();
    Gamepad.SendReport();
    delay(150);
  }

  Gamepad.reset();
  Gamepad.press(NSButton_A);
  Gamepad.SendReport();
};

カメラ機能用

SPRESENSE上で動作し、カメラを用いてマリオを認識させます。

Github

camera_mario.ino
#include <Camera.h>
#include <SPI.h>
#include <EEPROM.h>
#include <DNNRT.h>
#include <RotaryEncoder.h>
#include <SDHCI.h>
#include <sched.h>

#include "LGFX.hpp"
#include "CommandParameter.hpp"

#define PIN_A 7
#define PIN_B 6
#define ROTARYMIN 0
#define ROTARYMAX 50

#define PIN_START 5
#define PIN_JUMP 2

#define DNN_IMG_SIZE 28
#define CAM_CLIP_SIZE 224
#define CAM_IMG_W 320
#define CAM_IMG_H 240

#define LOST_MARIO_TIME 10000 //ms
#define ZOOM_HIDE_TIME 3000

RotaryEncoder encoder(PIN_A, PIN_B, RotaryEncoder::LatchMode::TWO03);
int encoder_pos = 0;
long encoder_time = 0;

SDClass theSD;

static DNNRT dnnrt;
static DNNVariable input(DNN_IMG_SIZE*DNN_IMG_SIZE);
static bool is_DNN_check = false;

static LGFX lcd;
static LGFX_Sprite sprite(&lcd);

CommandParser command;
bool resetFlg = false;
bool isRun = false;
bool isDash = false;
long find_mario_time = -1;

static int dnn_task_process(int argc, char* argv[]) {

    dnnrt.inputVariable(input, 0);
    dnnrt.forward();
    DNNVariable output = dnnrt.outputVariable(0);
    int index = output.maxIndex();

    if(index == 1){
      isDash = false;
      isRun = true;
      find_mario_time = millis();
    }
    else{
      isRun = false;
    }

    is_DNN_check = false;

    return 0;
}

void setup() {
  Serial2.begin(115200);
  Serial.begin(115200);

  initDNN();
  initLCD();
  initSensor();
  initCamera();

  find_mario_time = millis();
}

void loop() {

  if(millis() - find_mario_time > LOST_MARIO_TIME){
    isRun = true;
    isDash = true;
  }

  command.reset();

  // スタートが押されている場合は、他のボタンを無視する
  if(digitalRead(PIN_START) == LOW){

    isRun = false;
    isDash = false;
    find_mario_time = millis();

    // スタート押下状態で、ジャンプボタンが押されている場合は
    // ゲームをリセットする
    if(digitalRead(PIN_JUMP) == LOW){

      if(resetFlg){
        return;
      }

      //リセットフラグを有効し、複数回の実行を防ぐ
      resetFlg = true;
      command.RESET = true;
    }
    else{
      command.START = true;
    }
  }
  else{
    resetFlg = false;
    command.A = digitalRead(PIN_JUMP) == LOW;
    command.B = isDash;
    command.RIGHT = isRun;

  }
  command.sendCommand(Serial2);
}

/**
 * カメラ画像の取得
 */
void CamCB(CamImage img) {

  //Serial.println("CamCB");
  //画像が有効かどうか
  if (!img.isAvailable()){
    Serial.println("Failed to get video stream image");
  }

  //倍率
  float scale = 1.0f - (encoder_pos >= 20) * 0.125f - (encoder_pos >= 30) * 0.125f - (encoder_pos >= 40) * 0.25f;

  if(!is_DNN_check){
    CamImage small;

    int size = CAM_CLIP_SIZE * scale;
    int top = (CAM_IMG_H - size)/2;
    int left = (CAM_IMG_W - size)/2;
    int right = left + size -1;
    int bottom = top + size - 1;

    CamErr err = img.clipAndResizeImageByHW(small
                      , left, top,right, bottom
                      , DNN_IMG_SIZE, DNN_IMG_SIZE);
    if (small.isAvailable()){
      small.convertPixFormat(CAM_IMAGE_PIX_FMT_RGB565);
      uint16_t* tmp = (uint16_t*)small.getImgBuff();

      float *dnnbuf = input.data();
      float f_max = 0.0;
      for (int n = 0; n < DNN_IMG_SIZE*DNN_IMG_SIZE; ++n) {
        dnnbuf[n] = (float)((tmp[n] & 0x07E0) >> 5);
        if (dnnbuf[n] > f_max) f_max = dnnbuf[n];
      }

      /* normalization */
      for (int n = 0; n < DNN_IMG_SIZE*DNN_IMG_SIZE; ++n) {
        dnnbuf[n] /= f_max;
      }
      is_DNN_check = true;
      task_create("dnn task process", 130, 1024, dnn_task_process, NULL);
    }
  }


  img.convertPixFormat(CAM_IMAGE_PIX_FMT_RGB565);
  sprite.pushImageRotateZoom(
        lcd.width()  >> 1   // 描画先の中心座標X
        , lcd.height() >> 1  // 描画先の中心座標Y
        , CAM_IMGSIZE_QVGA_H  >> 1  // 画像の中心座標X
        , CAM_IMGSIZE_QVGA_V >> 1  // 画像の中心座標Y
        , 0              // 回転角度
        , scale                // X方向の描画倍率 (マイナス指定で反転可能)
        , scale                // Y方向の描画倍率 (マイナス指定で反転可能)
        , CAM_IMGSIZE_QVGA_H        // 画像データの幅
        , CAM_IMGSIZE_QVGA_V       // 画像データの高さ
        , (uint16_t *)img.getImgBuff()             // 画像データのポインタ
  );

  drawLCD();
}

void drawLCD(){

  // ISOアイコン
  sprite.setFont(&fonts::Font0);
  sprite.fillRect(15, 15, 30 , 30, TFT_BLACK);
  sprite.drawString("ISO", 30, 22);

  sprite.fillRect(17, 30, 26 , 13, TFT_WHITE);
  sprite.setTextColor(TFT_BLACK);
  sprite.drawString("AUTO", 30, 37);

  //WBアイコン
  sprite.fillRect(15, 50, 30 , 30, TFT_BLACK);
  sprite.setTextColor(TFT_WHITE);
  sprite.drawString("WB", 30, 57);

  sprite.fillRect(17, 65, 26 , 13, TFT_WHITE);
  sprite.setTextColor(TFT_BLACK);
  sprite.drawString("AUTO", 30, 72);

  //EXPOアイコン
  sprite.fillRect(15, 85, 30 , 30, TFT_BLACK);
  sprite.setTextColor(TFT_WHITE);
  sprite.drawString("EXPO", 30, 92);

  sprite.fillRect(17, 100, 26 , 13, TFT_WHITE);
  sprite.setTextColor(TFT_BLACK);
  sprite.drawString("AUTO", 30, 107);

  if(isRun && !isDash){
    sprite.fillRect(0,0, 323, 7, TFT_RED);
    sprite.fillRect(313,0, 17, 240, TFT_RED);
    sprite.fillRect(0,0, 7, 240, TFT_RED);
    sprite.fillRect(0,233, 323, 7, TFT_RED);

    sprite.fillRect(260, 7, 53 , 30, TFT_RED);
    sprite.drawString("MARIO", 290, 18);
  }

  if(isRun && isDash){
    sprite.fillRect(0,0, 323, 7, sprite.color565(130, 130, 130));
    sprite.fillRect(313,0, 17, 240, sprite.color565(130, 130, 130));
    sprite.fillRect(0,0, 7, 240, sprite.color565(130, 130, 130));
    sprite.fillRect(0,233, 323, 7, sprite.color565(130, 130, 130));

    sprite.fillRect(260, 7, 53 , 30, sprite.color565(130, 130, 130));
    sprite.drawString("NONE", 290, 18);
  }

  if(millis() - encoder_time < ZOOM_HIDE_TIME){
    sprite.setFont(&fonts::Font2);
    sprite.setTextSize(1);
    sprite.setTextDatum(textdatum_t::middle_center);
    sprite.setTextColor(TFT_WHITE);
    sprite.fillRect(15, 165, 290 , 60, TFT_BLACK);
    sprite.fillRect(45,200, 230, 2, TFT_WHITE);

    for(uint8_t i=0; i<=10; i++){
      if(i%2==0){
        char str[5];
        sprintf(str,"%.1f",(1+(i/2)/10.f));
        sprite.drawString(str, 45+(i/2)*45+2, 180);
        sprite.fillRect(45 + (i/2)*45, 190, 5 , 10, TFT_WHITE);
      }
      else{
        sprite.fillRect(45 + (i/2.0f)*45, 195, 5 , 5, TFT_WHITE);
      }
    }
    sprite.fillRect(35+ (encoder_pos/10.f)*45.f, 210, 20 , 10, TFT_YELLOW);
  }
}

/**
 * LCDの初期化
 */
void initLCD(){
  Serial.println("init lcd");
  if(!lcd.init()){
    Serial.println(">lcd begin failed");
  }

  lcd.setSwapBytes(true);
  lcd.setRotation(1);

  sprite.setSwapBytes(true);
  sprite.createSprite(320, 240);
}

/**
 * DNNの初期化
 */
void initDNN(){
  File nnbfile = theSD.open("model.nnb");
  int ret = dnnrt.begin(nnbfile, 3);
  if (ret < 0) {
    Serial.println("dnnrt.begin failed" + String(ret));
    return;
  }
}


//-------
/**
 * カメラの初期化
 */
void initCamera(){
  Serial.println("init camera");

  Serial.println(">Camera begin");
  theCamera.begin(2, CAM_VIDEO_FPS_30, CAM_IMGSIZE_QVGA_H, CAM_IMGSIZE_QVGA_V, CAM_IMAGE_PIX_FMT_YUV422, 7);
  theCamera.startStreaming(true, CamCB);

  //ISOの設定
  CamErr err;
  Serial.println(">Set ISO Sensitivity");
  err = theCamera.setAutoISOSensitivity(true);
  if (err != CAM_ERR_SUCCESS)
  {
    printCameraError(err);
  }

  // 露出の設定
  Serial.println(">Set Auto exposure");
  err = theCamera.setAutoExposure(true);
  if (err != CAM_ERR_SUCCESS)
  {
    printCameraError(err);
  }

  Serial.println(">Set Auto WhiteBalance");
  err = theCamera.setAutoWhiteBalance(true);
  if (err != CAM_ERR_SUCCESS)
  {
    printCameraError(err);
  }

  //HDRの設定
  Serial.println(">Set HDR");
  err = theCamera.setHDR(CAM_HDR_MODE_ON);
  if (err != CAM_ERR_SUCCESS)
  {
    printCameraError(err);
  }
}

/**
 * カメラのエラー情報
 */
void printCameraError(enum CamErr err)
{

  Serial.print("Error: ");
  switch (err)
  {
      case CAM_ERR_NO_DEVICE:
        Serial.println("No Device");
        break;
      case CAM_ERR_ILLEGAL_DEVERR:
        Serial.println("Illegal device error");
        break;
      case CAM_ERR_ALREADY_INITIALIZED:
        Serial.println("Already initialized");
        break;
      case CAM_ERR_NOT_INITIALIZED:
        Serial.println("Not initialized");
        break;
      case CAM_ERR_NOT_STILL_INITIALIZED:
        Serial.println("Still picture not initialized");
        break;
      case CAM_ERR_CANT_CREATE_THREAD:
        Serial.println("Failed to create thread");
        break;
      case CAM_ERR_INVALID_PARAM:
        Serial.println("Invalid parameter");
        break;
      case CAM_ERR_NO_MEMORY:
        Serial.println("No memory");
        break;
      case CAM_ERR_USR_INUSED:
        Serial.println("Buffer already in use");
        break;
      case CAM_ERR_NOT_PERMITTED:
        Serial.println("Operation not permitted");
        break;
      default:
        break;
  }
}

//-------
/**
 * ボタン＆センサー系の初期化
 */
void initSensor(){
  Serial.println("init sensor");

  Serial.println(">init button");
  pinMode(PIN_START, INPUT_PULLUP);
  pinMode(PIN_JUMP, INPUT_PULLUP);

  Serial.println(">init encoder");
  attachInterrupt(PIN_A, IRQEncoderProcess, CHANGE);
  attachInterrupt(PIN_B, IRQEncoderProcess, CHANGE);
}

/**
 * エンコーダーの位置取得
 */
void IRQEncoderProcess(){
    encoder.tick();

    int newPos = encoder.getPosition();

    if (newPos < ROTARYMIN) {
      encoder.setPosition(ROTARYMIN);
      newPos = ROTARYMIN;

    } else if (newPos > ROTARYMAX) {
      encoder.setPosition(ROTARYMAX);
      newPos = ROTARYMAX;
    }

    if (encoder_pos != newPos) {
      encoder_pos = newPos;
      encoder_time = millis();
    }
}

RP2040との通信用

XAIO RP2040とSPRESENSEとのUART通信用クラス

Github

CommandParameter.hpp
#pragma once

class CommandParser {

  public:
    bool RESET = false;
    bool UP = false;
    bool DOWN = false;
    bool LEFT = false;
    bool RIGHT = false;
    bool A = false;
    bool B = false;
    bool START = false;
    bool SELECT = false;

    CommandParser() {
      reset();
    }

    void reset(){
      RESET = false;
      UP = false;
      DOWN = false;
      LEFT = false;
      RIGHT = false;
      A = false;
      B = false;
      START = false;
      SELECT = false;
    }

    void parse(int command) {

      SELECT =(command & (1 << 0)) != 0; //最下位ビット
      START = (command & (1 << 1)) != 0;
      A =     (command & (1 << 2)) != 0;
      B =     (command & (1 << 3)) != 0;
      RIGHT = (command & (1 << 4)) != 0;
      LEFT =  (command & (1 << 5)) != 0;
      DOWN =  (command & (1 << 6)) != 0;
      UP =    (command & (1 << 7)) != 0;
      RESET = (command & (1 << 8)) != 0; //最上位ビット

    }

    static bool isValidCommand(String data) {
      if (data.startsWith("D:")) {
        String numberStr = data.substring(2);
        int command = numberStr.toInt();
        return command != 0 || numberStr == "0";
      }
      return false;
    }

    int generateCommand() {
      int command = 0;

      if (RESET)  command |= (1 << 8);
      if (UP)     command |= (1 << 7);
      if (DOWN)   command |= (1 << 6);
      if (LEFT)   command |= (1 << 5);
      if (RIGHT)  command |= (1 << 4);
      if (B)      command |= (1 << 3);
      if (A)      command |= (1 << 2);
      if (START)  command |= (1 << 1);
      if (SELECT) command |= (1 << 0);

      return command;
    }

    void sendCommand(Stream &serial) {
      int command = generateCommand();
      serial.print("D:");
      serial.println(command);
    }

    void printStatus() {
      Serial.println("===============================");
      Serial.print("RESET: "); Serial.println(RESET);
      Serial.print("UP: "); Serial.println(UP);
      Serial.print("DOWN: "); Serial.println(DOWN);
      Serial.print("LEFT: "); Serial.println(LEFT);
      Serial.print("RIGHT: "); Serial.println(RIGHT);
      Serial.print("A: "); Serial.println(A);
      Serial.print("B: "); Serial.println(B);
      Serial.print("START: "); Serial.println(START);
      Serial.print("SELECT: "); Serial.println(SELECT);
    }
};

最後に

デモ動画とる前にカメラが動作しなくなり。。動いてるシーン撮影できませんでした。。
応募には間に合いそうにないため、公開後にアップできるようにします。。

現状としては、マリオを認識すると走る、認識から外れると止まるような動作ですが、認識は3FPS程度でした。
どうしても止めたいところで止まるのは難しいです。
あと、マリオ自体の認識もなかなかシビアなところがあるので、このあたりの精度も向上させたいです。
