【フリスク工作】既存製品の電子オルゴールをフリスクに入れてみた

何をしたのか

電子オルゴールをフリスクに入れて、フタを開けたら音楽が鳴るように工夫した。

背景

産業廃棄物から「明るくなったら音楽が鳴る電子オルゴール」を発見した。そのときは紙袋に入っていたが、それでは味気ないのでフリスクに入れてみようと思った。サイズがピッタリだったことが幸いだった。

部品

• 明るくなると音楽が鳴る電子オルゴール
  産業廃棄物になるところから救った。

• フリスクの箱
  たまたまフリスクを食っていた。頑張って空にした。

• はんだ
  我が家にあった。

• 圧電スピーカー
  元々ついていたスピーカーがあまりよくなかったため、替えを用意した。

• 黒色のテープ
  これも我が家にあった。

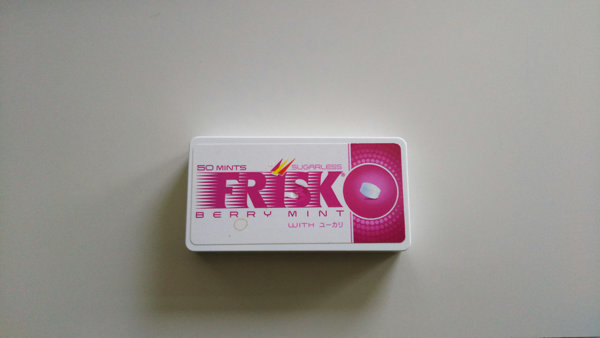

↑使用したフリスクの箱（ベリーミント味）

構成

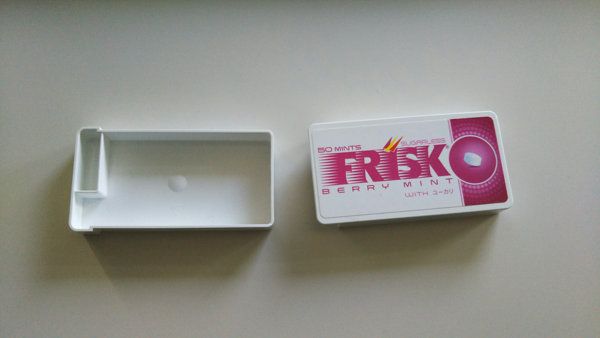

と言っても、ただフリスクに電子オルゴールを入れただけ。それでも「CdSセル」の配置は工夫した。具体的には、フリスクの箱が開いたときにCdSセルに光が入るようにした。また、逆に閉じたときに光が入らないように黒色のテープを箱に貼った。

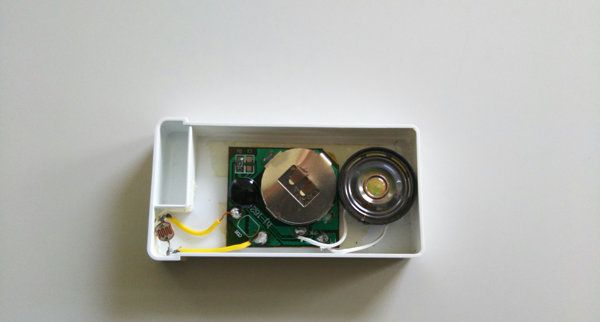

↑左側の部分にCdSセルを配置することで開閉時に動作するようにした
　開けるとCdSセルに光が入り、音楽が鳴る、
　閉めると光が入らないので、音楽が止まる、という動きをする。
　この動作は元々の電子オルゴールの仕様であるため、自分で特に考えなくてもよかった。

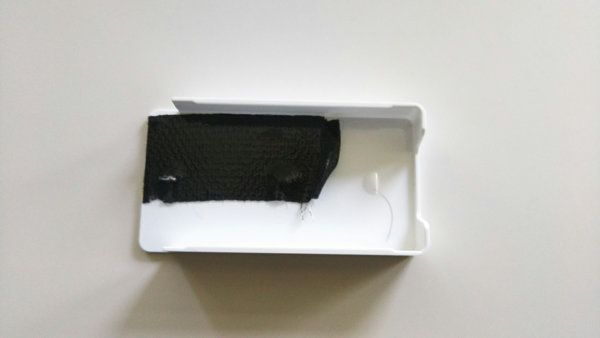

↑黒色のテープを貼ることで、確実に光が入らないようにした。CdSセルの真上に貼るようにしている。

実装

付属していた圧電スピーカーが壊れているらしく、替えのスピーカーが我が家にあったため、この際取り替えることにした。はんだごてでCdSセルとスピーカーを外して、構成図のように配置し、はんだ付けを行った。久しぶりであったため思ったより手こずった。

完成品

このような感じで完成した。フリスクを開けるとうまく音が鳴ることを確認した。箱の中にスピーカーが隠れていてもしっかりと聞こえてくる。

↑閉めているとき

↑開けているとき

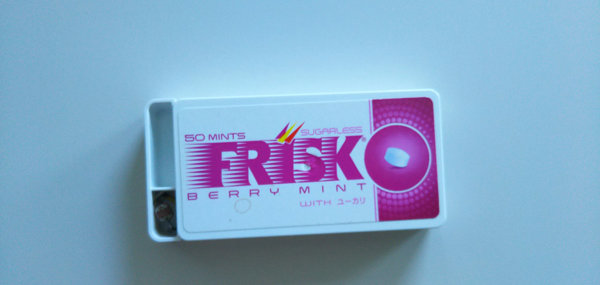

　少しだけCdSセルが見える。

欠点

嬉しくなって何度も開け閉めしていたら、完全に閉まらなくなってしまった。そのため、フタを閉めても音楽が鳴ってしまうようになってしまった。しょうがないので手で抑えて音楽を止めているが、これでは実用に全く使えない。

感想

あまり電子工作の経験をしてこなく、自分で考えて工作したものはこれが初めてだった。ただ、フリスクに電子オルゴールを入れただけだったので、これを工作と言えるのかどうかは怪しいが、それでも、うまく動いてくれた時はとても嬉しかった。今後も電子工作に取り組みたい。
