STM32C011F4P6のLチカ(ST-LINK/V2, Nucleo開発ボードC031C6)

セットアップや使用方法

(CC0 1+) Creative Commons Public Domain Dedication version 1.0 or later

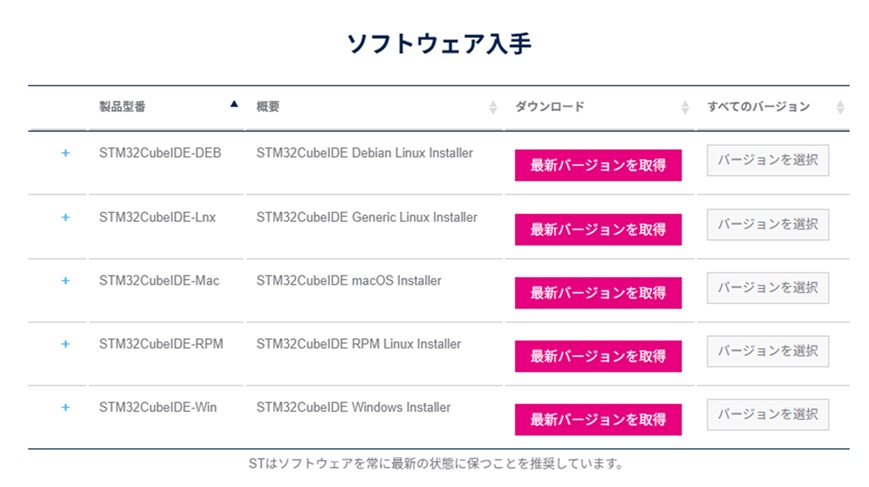

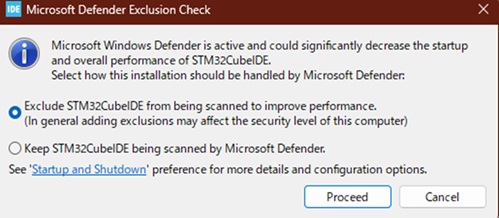

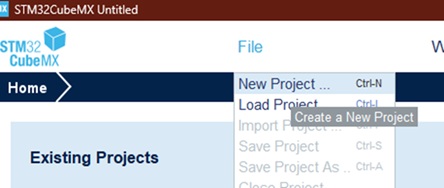

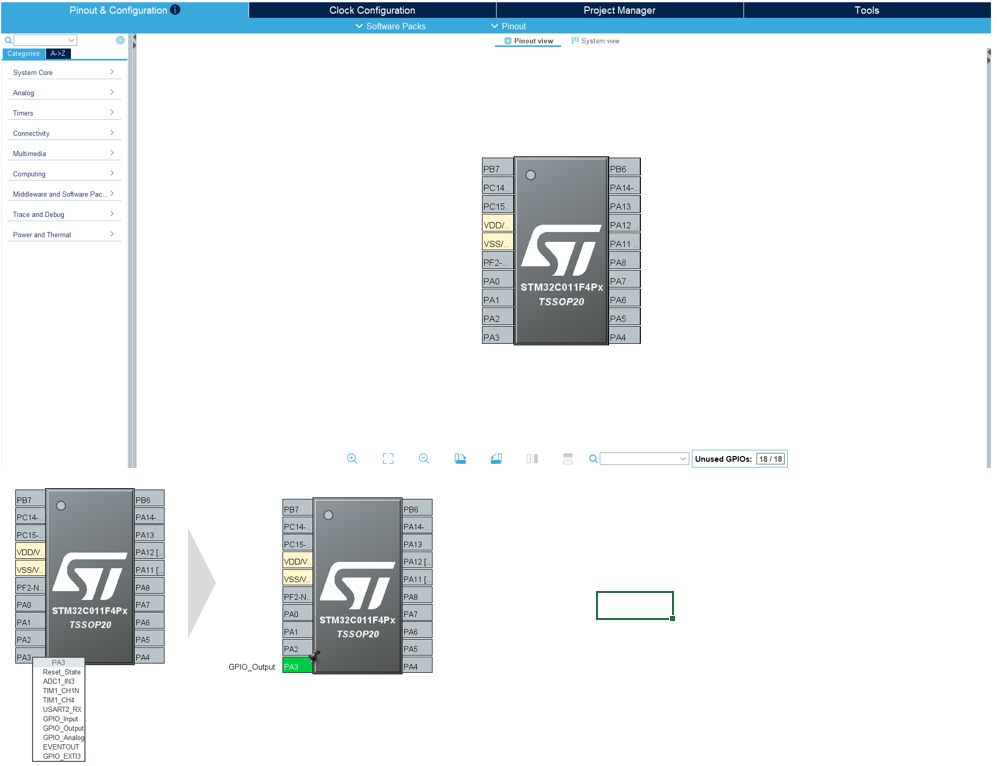

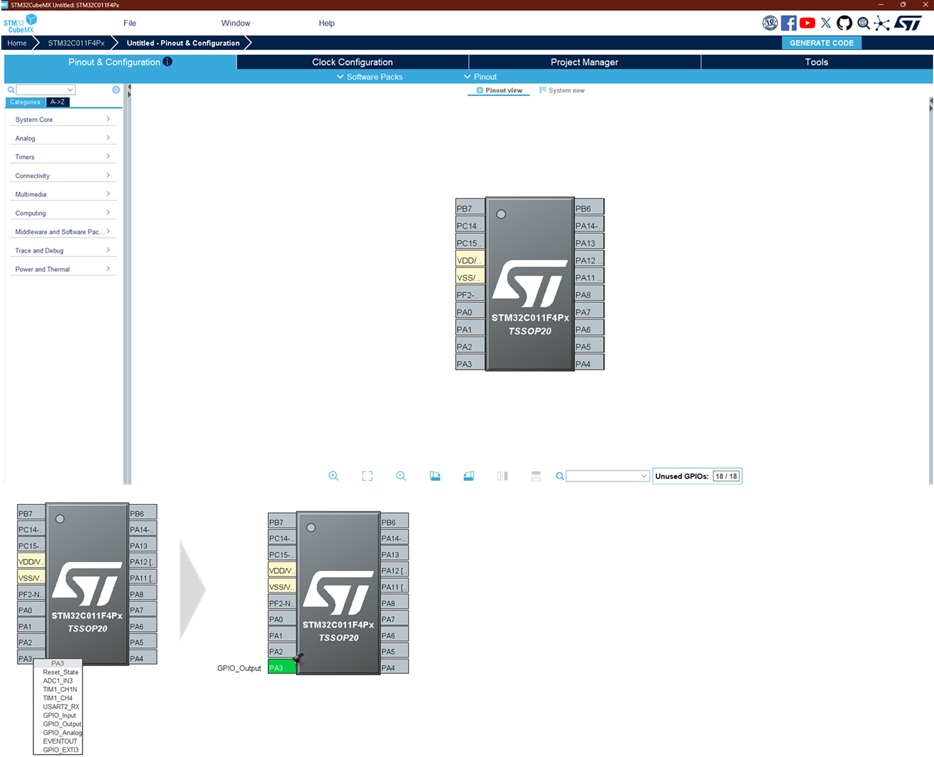

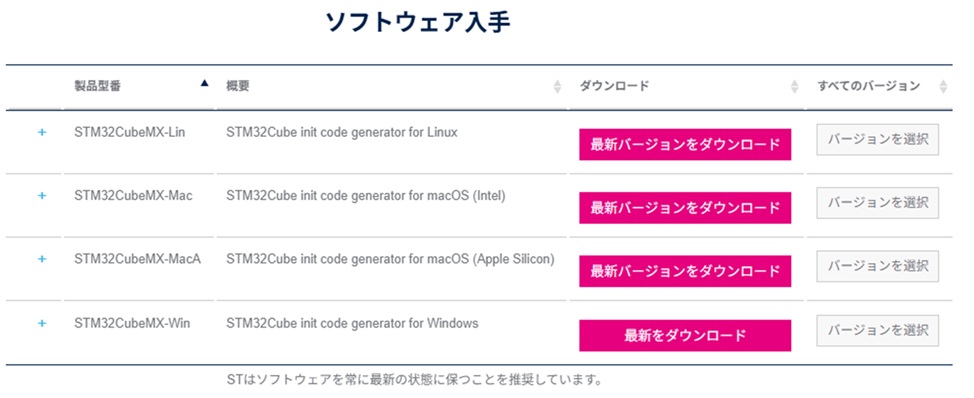

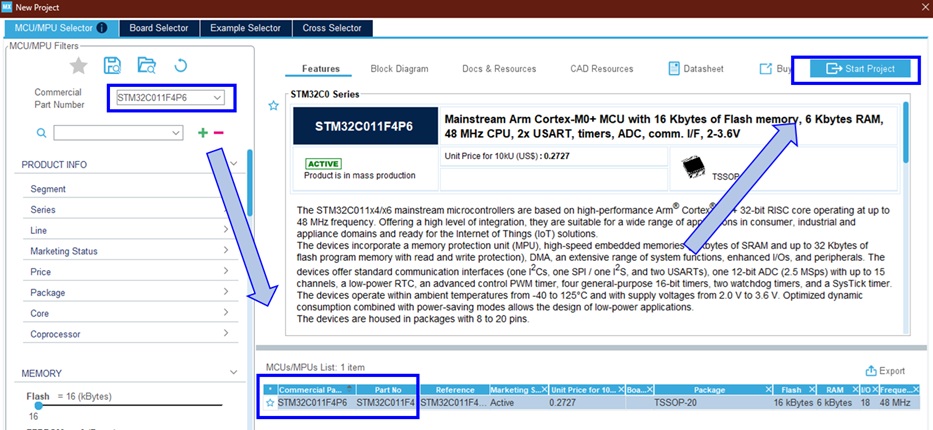

# はじめに 秋月電子で販売されているSTM32C011F4P6 ブレークアウトモジュールキットを使ってLチカ(LED点滅)を行います。 STマイコン用デバッガとして、1.ST-LINK/V2、2.Nucleo開発ボード(ST-LINK/V2-1)を使います。 ※デバッガ：STM32マイコンにプログラム書き込み、動作を確認(デバッグ)する装置 また電子工作初心者ですので、誤ったことを記載している可能性があります。 ご了承ください。 ## 備品,部品類 ### 部品 AE-STM32C011F4P6-DIP(秋月電子キット) ST-LINK/V2(白い筐体) Nucleo Board STM32C031C6 →ST-LINKとNucleoはどちらか一つでOKです。 　はんだ作業が必要ですがNucleoがおすすめです。 ブレッドボード(BB-801を使っています) ジャンパーワイヤー オス-オス ジャンパーワイヤー オス-メス リードLEDとリード抵抗(今回は赤色LEDと220Ω抵抗) USB A-マイクロB(2.0) (Nucleoボード接続用) ### 備品, ソフト パソコン(Windows11を使いました) はんだごて、はんだ STM32CubeMX STM32CubeIDE # ソフトのインストール ## STM32CubeIDE 下記よりSTM32CubeIDEをダウンロードします。 https://www.st.com/ja/development-tools/stm32cubeide.html#get-software ※事前にMySTアカウントの登録、ログインが必要 下図、自分のパソコンにあったものをダウンロード(Windowsの場合は最下部)、 インストールします。  IDEを起動すると下図ウインドウが表示されます。 私は上を選択しました。(Windowsdifenderから除外) STM32CubeIDEはいったん閉じてもOKです。  Microsoft Windows Defender が有効になっているため、STM32CubelDE の起動と全体的なパフォーマンスが大幅に低下する可能性があります。 Microsoft Defender によるこのインストールの処理方法を選択してください。 ・パフォーマンスを向上させるため、STM32CubelDE をスキャン対象から除外します。 　(一般的に、除外を追加すると、このコンピューターのセキュリティレベルに影響を与える可能性があります) ・STM32CubelDE を Microsoft Defender によるスキャン対象のままにします。 詳細と設定オプションについては、「スタートアップとシャットダウン」の設定を参照してください。 　詳細と設定オプションについては、「スタートアップとシャットダウン」の設定を参照してください。 ## STM32CubeMX ピン設定のコード生成機能について、元々はSTM32CubeIDEに含まれていたようですが、あるタイミングでSTM32CUbeMXに分離したようです。 下記からSTM32CUbeMXダウンロード(Windowsの場合は最下部)し、インストールします。 https://www.st.com/ja/development-tools/stm32cubemx.html#get-software  # 初期設定とプログラムのビルド ## ピン設定等の初期設定、コード生成 STM32CubeMXを起動します。 File → New Project をクリック。  ウインドウが表示されますので使用するマイコンを「Commercial Part Number」に入力します。(今回はSTM32C011F4P6) MCUs/MCUs Listから選択 → Start Project をクリック。  ピンの設定画面が表示されますので、ピン設定を行います。 　LED接続用にPA3(10pin)を「GPIO_Output」に変更   # 参考リンク ## ソフトのインストール 島津あおん, STM32 インストール/セットアップ/基本操作 https://zenn.dev/shimazu_aon/articles/a4b2746d68e9fd STMicroelectronics, STM32CubeIDE https://www.st.com/ja/development-tools/stm32cubeide.html#get-software Qiita @denkisuiso0116, STM32CubeIDE Ver.2.0.0の仕様変更 https://qiita.com/denkisuiso0116/items/b5e09e9cc336011f7916 Satのロボット工房, 秋月電子で最安のSTM32マイコンSTM32C011F4P6でLチカしてみる https://sat-robotics.com/stm32c011f4p6_led_flash/ STMicroelectronics, STM32CubeMX https://www.st.com/ja/development-tools/stm32cubemx.html#get-software
