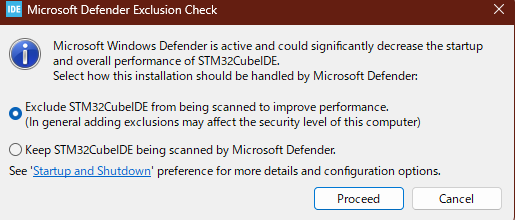

# はじめに 秋月電子で販売されているSTM32C011F4P6 ブレークアウトモジュールキットを使ってLチカ(LED点滅)を行います。 STマイコン用デバッガとして、1.ST-LINK/V2、2.Nucleo開発ボード(ST-LINK/V2-1)を使います。 ※デバッガ：STM32マイコンにプログラム書き込み、動作を確認(デバッグ)する装置 また電子工作初心者ですので、誤ったことを記載している可能性があります。 ご了承ください。 ## 備品,部品類 ### 部品 AE-STM32C011F4P6-DIP(秋月電子キット) ST-LINK/V2(白い筐体) Nucleo Board STM32C031C6 →ST-LINKとNucleoはどちらか一つでOKです。 はんだ作業が必要ですがNucleoがおすすめです。 ブレッドボード(BB-801を使っています) ジャンパーワイヤー オス-オス ジャンパーワイヤー オス-メス リードLEDとリード抵抗(今回は赤色LEDと220Ω抵抗) USB A-マイクロB(2.0) (Nucleoボード接続用) ### 備品, ソフト パソコン(Windows11を使いました) はんだごて、はんだ STM32CubeMX STM32CubeIDE # ソフトのインストール ## STM32CubeIDE 下記よりSTM32CubeIDEをダウンロードします。 https://www.st.com/ja/development-tools/stm32cubeide.html#get-software ※事前にMySTアカウントの登録、ログインが必要 下図、自分のパソコンにあったものをダウンロード(Windowsの場合は最下部)、 インストールします。  IDEを起動すると下図ウインドウが表示されます。 私は上を選択しました。(Windowsdifenderから除外) STM32CubeIDEはいったん閉じてもOKです。  Microsoft Windows Defender が有効になっているため、STM32CubelDE の起動と全体的なパフォーマンスが大幅に低下する可能性があります。 Microsoft Defender によるこのインストールの処理方法を選択してください。 ・パフォーマンスを向上させるため、STM32CubelDE をスキャン対象から除外します。 (一般的に、除外を追加すると、このコンピューターのセキュリティレベルに影響を与える可能性があります) ・STM32CubelDE を Microsoft Defender によるスキャン対象のままにします。 詳細と設定オプションについては、「スタートアップとシャットダウン」の設定を参照してください。 詳細と設定オプションについては、「スタートアップとシャットダウン」の設定を参照してください。 ## STM32CubeMX
ピン設定のコード生成機能について、元々はSTM32CubeIDEに含まれていたようですが、あるタイミングでSTM32CUbeMXに分離したようです。
ピン設定のコード生成機能について、元々はSTM32CubeIDEに含まれていたようですが、あるタイミングでSTM32CubeMXに分離したようです。

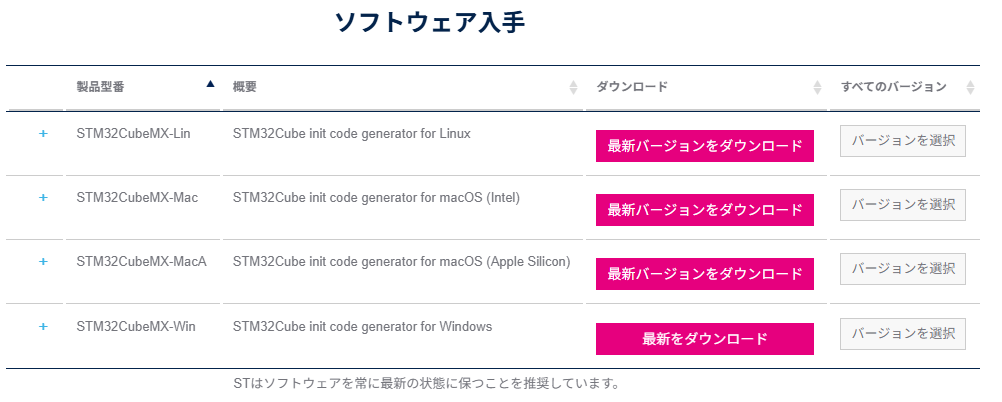

下記からSTM32CUbeMXダウンロード(Windowsの場合は最下部)し、インストールします。 https://www.st.com/ja/development-tools/stm32cubemx.html#get-software
# 初期設定とプログラムのビルド ## ピン設定等の初期設定、コード生成 STM32CubeMXを起動します。 File → New Project をクリック。
ウインドウが表示されますので使用するマイコンを「Commercial Part Number」に入力します。(今回はSTM32C011F4P6) MCUs/MCUs Listから選択 → Start Project をクリック。
ピンの設定画面が表示されますので、ピン設定を行います。 LED接続用にPA3(10pin)を「GPIO_Output」に変更

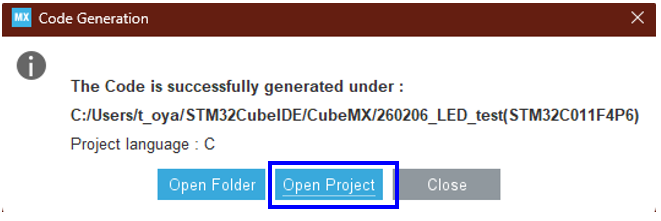

「Project Manager」タブを押し、 「Project Name」にファイル名を記入 「Project Location」にて保存場所を選択 「Toolchain /IDE」をSTM32CubeIDEを選択 「GENERATE CODE」を押し、コード生成 ※プロジェクトネームに"()"を使うと、ビルド時にエラーが発生するため使わないでください。 ※プロジェクトロケーションは「CubeMX」直下としてください。 「CubeMX\プロジェクトネーム」とした場合、CubeIDEでエラーが発生します。  初回はファームウェアのダウンロードが必要です。 「Yes」をクリック  ライセンスを同意にチェックし、「Finish」をクリック。  コード生成後のウィンドウで、「Open Project」をクリックすると 自動でSTM32CubeIDEが起動し、インポートしてくれます。  ## Lチカ コード入力、ビルド STMCubeIDEのインポートしたプロジェクト内「Core」 → 「Src」 → 「main.c」にコードを記入します。 ※CubeMXのコード生成時に削除されるため、下記に囲まれている部分に記載する必要があります。 /* USER CODE BEGIN WHILE */ コード記入箇所 /* USER CODE END WHILE */  コードはwindows11のCopilotに書いてもらいました。 ```C:Lチカ_main.c /* USER CODE BEGIN WHILE */ while (1) { HAL_GPIO_TogglePin(GPIOA, GPIO_PIN_3); // LED反転 HAL_Delay(500); // 500ms待つ } /* USER CODE END WHILE */ ``` メニューの「Project」 → 「 Build All」 を押しコンパイル＆ビルドします。  問題がなければ、下部のコンソール画面に「0errors, 0warnings」と表示されます。  ## マイコンとLEDの配線、ST-LINK/V2の接続 下記のように配線します。  今回使ったLEDの最大電流は20mAですが、 マイコン保護のために8mA以下に抑えています。 IF = (E - VF) / R IF = LEDに流れる電流 = (3.3V - 2.05V) / 220Ω = 5.68mA E = 3.3V (マイコンからの電圧) VF = 2.05V(LEDの順方向電圧) R = 220Ω(電流制限抵抗) ※LEDの制限電流、VFはLEDのカタログより ## マイコンとST-LINK/V2の接続
# 参考リンク
## STマイクロニクス公式ドキュメント STMicroelectronics, DS13866 Rev 4:STM32C011x4/x6データシート https://www.stmcu.jp/stm32/stm32c0/stm32c0x1/97032/ STMicroelectronics, UM1075 rev10:ST-LINK/V2ユーザーマニュアル https://www.st.com/ja/development-tools/st-link-v2.html STMicroelectronics, UM2953 Rev 2:STM32 Nucleo Board STM32C031C6マニュアル https://www.st.com/ja/evaluation-tools/nucleo-c031c6.html ## Lチカ全体の流れ コテツ商会(技術書典), WindowsではじめるSTM32 2021年版 https://techbookfest.org/product/5750763357732864?productVariantID=6244791165648896
## ソフトのインストール 島津あおん, STM32 インストール/セットアップ/基本操作 https://zenn.dev/shimazu_aon/articles/a4b2746d68e9fd STMicroelectronics, STM32CubeIDE https://www.st.com/ja/development-tools/stm32cubeide.html#get-software Qiita @denkisuiso0116, STM32CubeIDE Ver.2.0.0の仕様変更 https://qiita.com/denkisuiso0116/items/b5e09e9cc336011f7916 Satのロボット工房, 秋月電子で最安のSTM32マイコンSTM32C011F4P6でLチカしてみる https://sat-robotics.com/stm32c011f4p6_led_flash/ STMicroelectronics, STM32CubeMX https://www.st.com/ja/development-tools/stm32cubemx.html#get-software
## LEDの使い方 marutsu, LED基本ガイド LEDの基本を詳しく解説 https://www.marutsu.co.jp/pc/static/large_order/led?srsltid=AfmBOorefzAGiEBI6sZbdY2ccRgUthxcIYoDrPZXju5rxepjp9IKFmmM ## ST-LINK/V2接続方法 なんとなく活動記録。, ST-Link/V2を買ったので記す https://blueeyes.sakura.ne.jp/2020/08/23/3357/
