16年前から使用しているノートPCの代替として、新たにヤフオクでジャンクPCを調達・再生し、実用レベルのゲーミングPCとして蘇らせるまでの記録です。

「現状」
我が家は主にデスクトップPCで運用してるが、唯一16年前から使用しているノートPC（ゲーム専用）が有る、win10で動作してるが、古くて遅いので最近ではYouTube等のメディアプレーヤとして使っている。
https://www.fmworld.net/biz/fmv/support/fmvmanual/0810-0903/9171e/

「探す」
以前よりヤフオクで安価なノートPCの中古を探していた、ジャンクでも良いので安価に探す
https://auctions.yahoo.co.jp/search/search?p=%26%2334%3Bcore+i7%26%2334%3B+ジャンク&auccat=2084193600&aucmaxprice=4999&o1=a&s1=end

検索キーワードは、ノートPC、ジャンク、15インチ～、core i7（第7世代以降）
数か月　じっくり探して有りました「FUJITSU FMVA77B1B LIFEBOOK AH77/B1　Core i7 7700HO 2.80GHz■ジャンク品」　 4,455円（税込）
https://auctions.yahoo.co.jp/jp/auction/t1211771753

スペック
https://www.fmworld.net/fmv/ah/1701/spec/

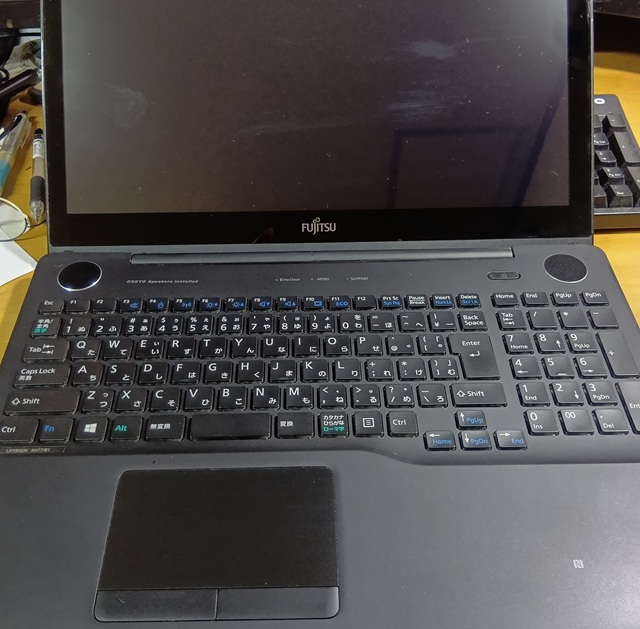

何時もの、ヤマト運輸のお姉さんに配達されて到着しました。

「再生開始」
自宅の電源（富士通 19V 4.4A）を接続してもBIOSが起動しません。
オークションの製品説明でも＞「テスト用メモリ使用時は起動・BIOS変更確認できました」と成ってたのでメモリが無いと起動しない様です

このPC、ストレージ・マウンタ・OS無し、メモリ無し　ACアダプター・コード無し、バッテリーの残量不明 無線LANのカードは刺さっている様だ、ここまで無いと確かにジャンクです。
このPC、標準はHDDですが高速化の為SSDに変更します

「部品の調達」
ストレージは在庫の256GB SSDを使うとしてメモリを調達せねば成らない。
仕様書によると「デュアルチャネル対応可能DDR4 SDRAM PC4-19200」

ヤフオクでキーワードを頼りに探す、出来れば16GBが良いが、後から増設すれば良いので取り合えず8GB１枚でも良しとしますか。
https://auctions.yahoo.co.jp/search/search?p=pc4+19200+8GB&auccat=23372&o1=a&s1=cbids

ストレージのマウンターが無いので探すと「暴利を貪る高価格」なら有る
https://auctions.yahoo.co.jp/jp/auction/e1070062982
中古だと言うのに \4,000 は無いよねぇ、100円なら考えるぞ！

マウンターにはSSDを取り付けるので、無ければティッシュでも「詰めて」おこうか。

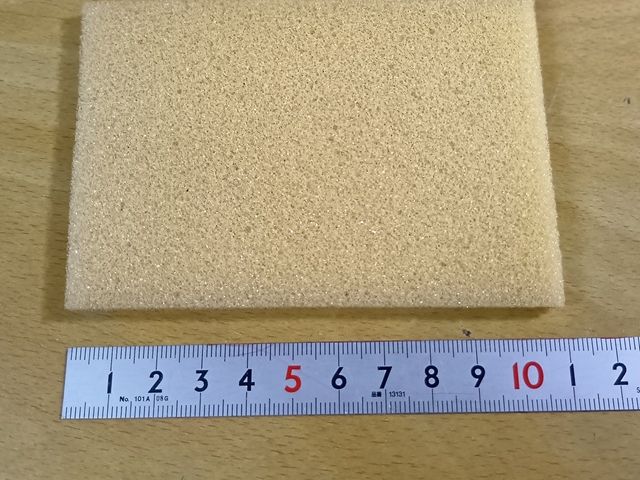

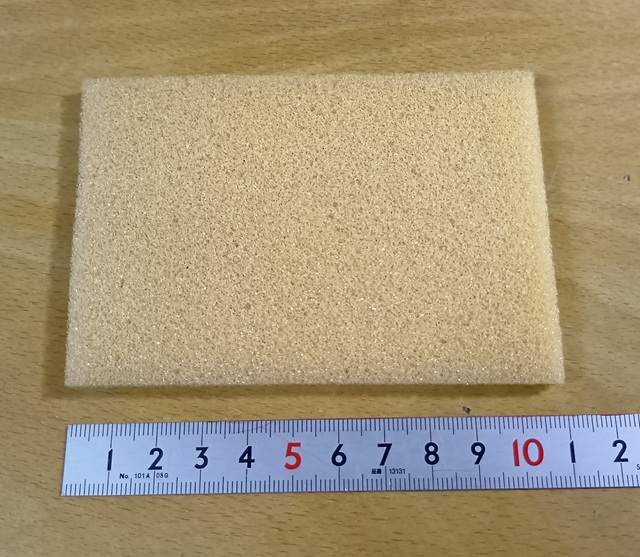

ティッシュだと放熱が心配だが、薄いスポンジでも良いかも

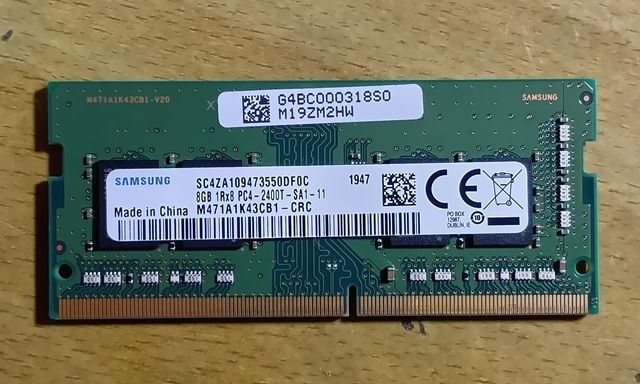

そして、ヤフオクで落札したメモリが（ヤマト運輸の配達員により）到着しました。

「起動するか？」

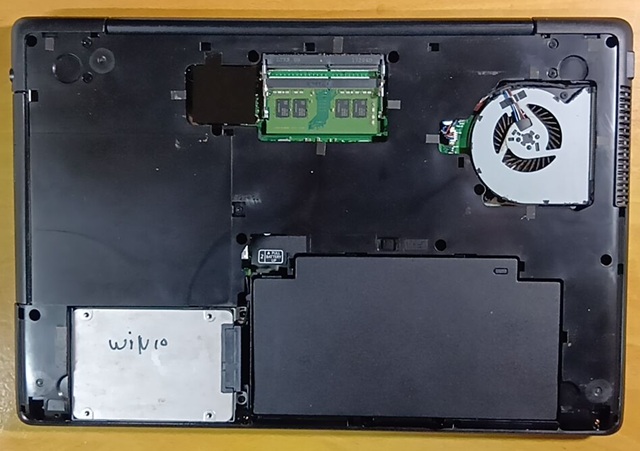

メモリ ８GB１枚 とSSDを入れて起動する、SSDのマウンターが無いのでスポンジを挟んで設置。
このSSDはデスクトップPCのwindows10 で動作してた物だが、このままでは起動するハズもない。

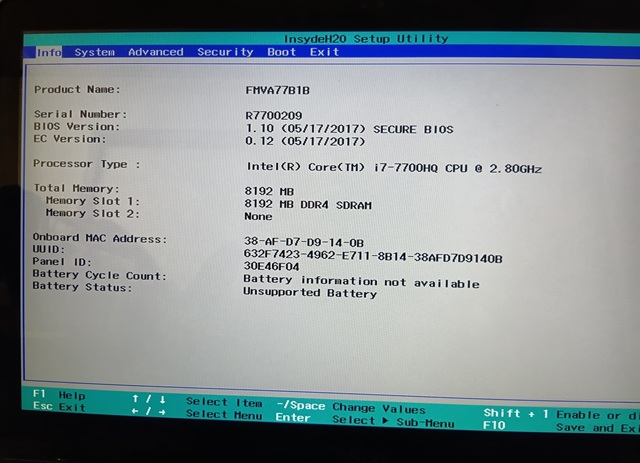

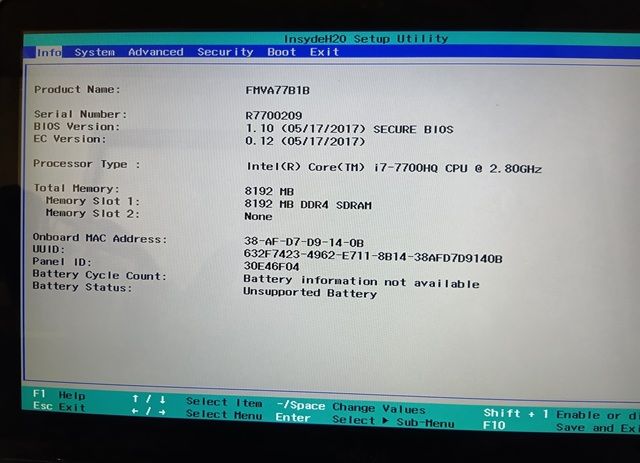

BIOSまで表示しました、BIOSにパスワード等は無い（BIOSパスワードは厄介です）

「システムインストール」

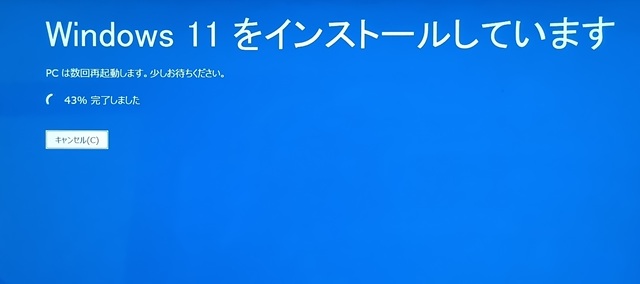

そしてWindows11 をクリーンインストール

このPC、取り合えずゲームで使う、そして持ち歩く事を考慮して「セキュリティー」は保持する。
必要なアプリをインストール

１）ブラウザ４種
２）秀丸エディタ
３）VLCメディアプレーヤー
この状態でストレージのシステムは使用領域　３４GB　何も入って無いに等しい

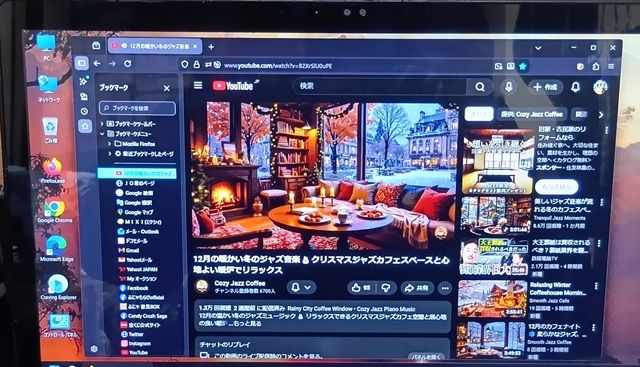

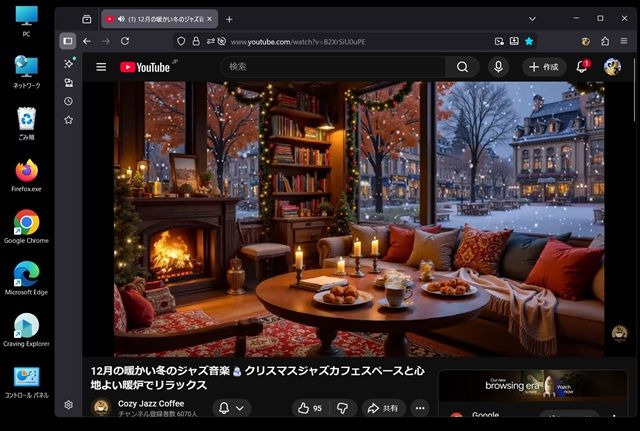

先ずはブラウザでYouTubeを表示、このPCはスピーカが大きく音にこだわってそうです。

「表示のエラー」
ところが、FirefoxでYouTubeを全画面表示すると、画像と音声が歪むが、Google Chromeでは全画面表示でも正常動作。

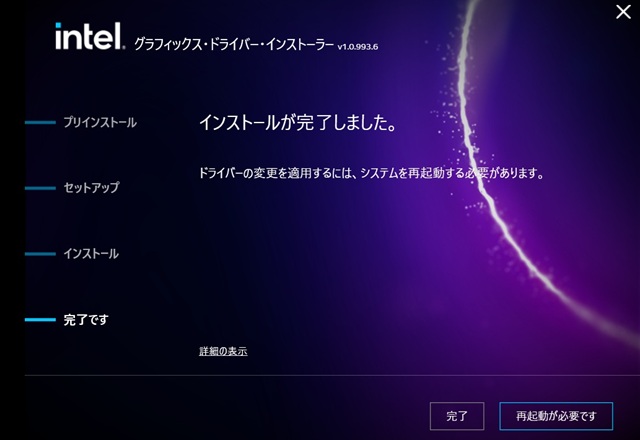

相性の問題かも知れないのでメーカーのサイトから「最新のディスプレイドライバー」を充てるも改善せず

Aiに聞いてみると「Firefoxの設定の問題かも」　との事
――――――――――――――
Firefox設定
設定 → 一般 → パフォーマンス
「推奨のパフォーマンス設定を使用する」OFF
「ハードウェアアクセラレーションを使用する」OFF
→ Firefox再起動
――――――――――――――

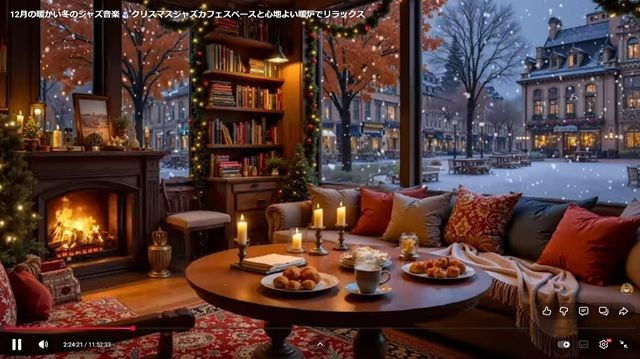

、設定でアクセラレータ「不使用」とすると、全画面表示で正常表示と成る

「更なるトラブル」
ひとまず一段落ですが、色々やってると　　　　更なるトラブルが発覚！　ACアダプタを抜くと電源が即断する、つまりバッテリー「死亡」な訳だ。
一応分解してバッテリーは確認するが、最悪バッテリー調達と成る、メーカーから新品のバッテリーを調達すると「本体より高額」に成る。
ネットオークションでもバッテリーは高額で中々良い中古は出て来ません、取り合えず自宅でACアダプタで使う限りは問題ない。

「トラブルの詳細」
そこでバッテリーの詳細なレポート(win11の場合) ＞ タスクバーの検索から「cmd」と入力 ＞ 右側の「管理者として実行」 ＞ コマンドプロンプトから以下をコピペ
powercfg /batteryreport /output "C:\battery-report.html"
システムディスク C\ に「battery-report.html」 が作成されてるのでブラウザで開く
――――――――――――――
Installed batteries
Information about each currently installed battery
No batteries are currently installed
Recent usage
Power states over the last 7 days
――――――――――――――

何とバッテリーを認識出来ていないので、レポートの内容は「－－－」　データ無し
バッテリーが認識出来ない原因はＰＣ側かバッテリーの何れかですが、殆どの場合バッテリー側です。

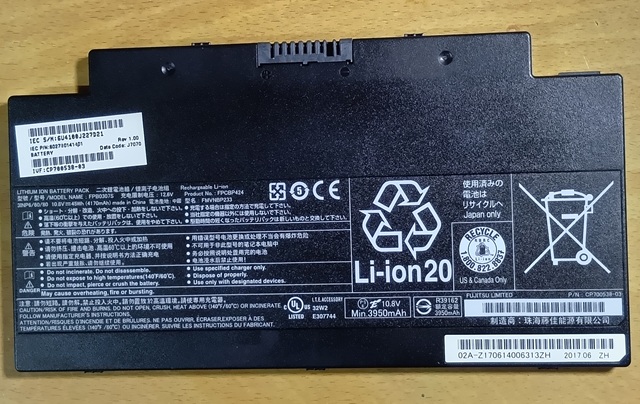

純正（正規）バッテリパック(L) FMVNBP233B 3セル（45Wh）　\17,820
https://www.fmv.com/store/pid/FMVNBP233B.html

中古では「残量」が不明なので手が出しにくいが。
FMVNBP233
https://auctions.yahoo.co.jp/search/search?p=FMVNBP233&auccat=2084193600&va=FMVNBP233&is_postage_mode=1&dest_pref_code=23&b=1&n=100&s1=tbids&o1=a&mode=2

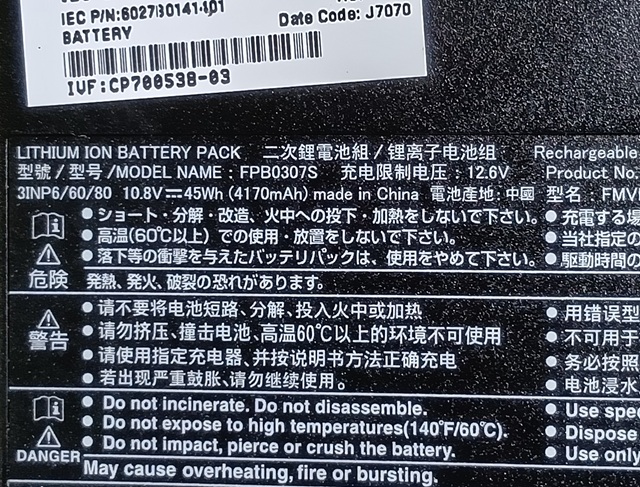

同等品 FPB0307S
https://auctions.yahoo.co.jp/search/search?p=FPB0307S&auccat=2084193600&va=FPB0307S&is_postage_mode=1&dest_pref_code=23&b=1&n=100&s1=tbids&o1=a&mode=2

「バッテリーのチェック」
バッテリー購入は最終手段なので、先ずはバッテリーをチェックする。

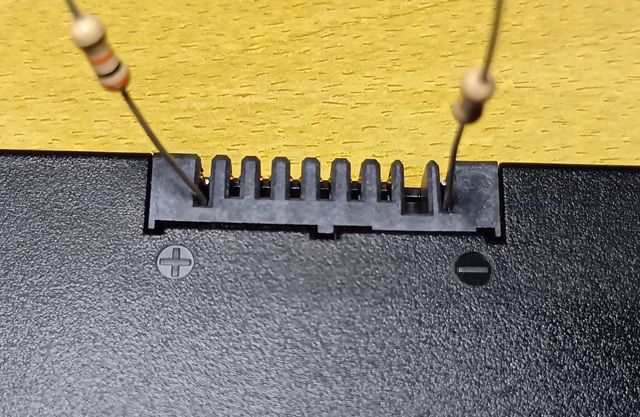

バッテリーパックの場合、端子の両端が組電池の両端の電圧で、その他の端子はセル電圧と温度センサーの端子或いはPC側との通信線でしょう。

両端の端子電圧は 0.03V 完全に死亡にしては「低すぎる」値で有る、３個直列のバッテリーユニットでセル３個共に電圧無しは考えられない。
CVCC電源「定電圧定電流電源装置」から 15V 0.1A で充電して見ると、一瞬に15Vまで電圧が上がる、これはバッテリーが「繋がっていない」症状です。
バッテリーのBMS（バッテリー制御用の基板）が「過放電保護状態」か「セル電圧異常」でロックアウトしている可能性が高い、BMS内蔵のマイコンがFET等で制御してて出力回路を遮断している事に成る。
外部から「ロックアウト」しているマイコンにリセット信号を送る事が出来るかも知れないが、そんな物はメーカー「社外秘」で出て来る事は無い。
こう言う場合、メーカーの修理では故障（ロックアウト）したバッテリーと通信を行い、ロックアウト解除と「ロックアウトした原因データ取得」する事が出来る。

何れにしても、このままではバッテリーパックが「廃棄処分」に成るので分解して調べる事にする。
　　警告）リチウムバッテリーの分解は発火・爆発の危険があります、この作業は筆者が「BMS特許保有者」として専門知識を持って行っています、一般の方は絶対に真似しないでください

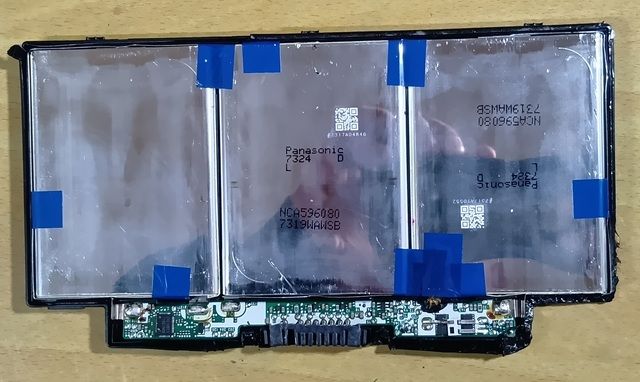

分解したバッテリーパックで先ずはセル電圧の測定、３個のセルの接続点から端子間の電圧測定

３個のセルは、3.39V 3.2V 3.37V と何れも正常範囲の電圧ですから「過放電」では有りません。
直列接続の9.96V端子にCVCC電源から 15V 1.5A で充電すると、２～３分で10.2V程度まで電圧上昇がみられる、これは各セルが正常動作している事に成る。
なので、温度異常かセル電圧異常でロックアウトしている事が決定的です。
BMSの故障で出力が遮断されていると益々手が出ません、BMSの回路図でも有れば「遮断回路」の周辺はチェック出来るかもしれない。

仮にロックアウトしているマイコンの「ロックアウトデータ」がEEPROM内に有ると手が出ませんが、マイコンが省電力のスタンバイモードで動作してて「RAM」内にデータを保存してたとすると、マイコンのリセットで「ロックアウト解除」が出来る可能性が有る。
マイコンリセットは簡単で、バッテリーからマイコンの電源を遮断すれば良い事に成るが、この配線はハンダで繋がっているので活線（生きた状態の配線）のハンダを外す事に成る。

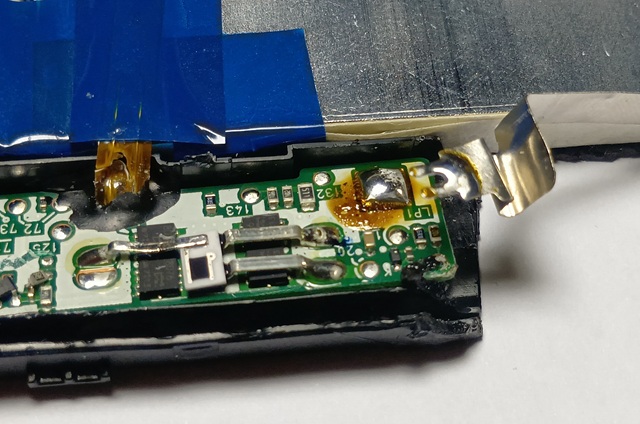

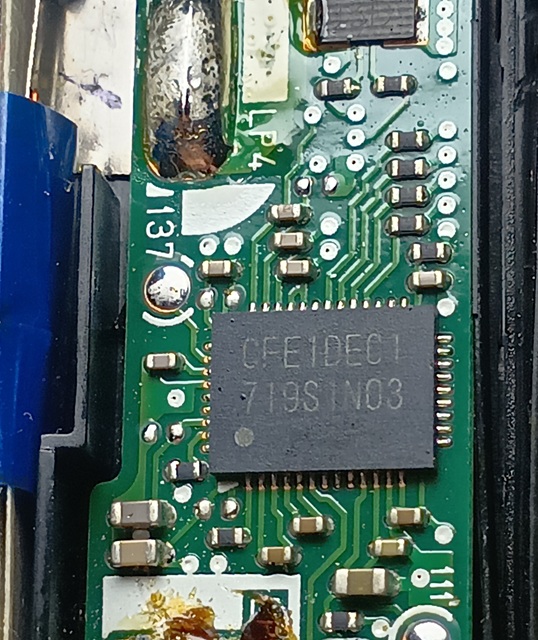

画像はBMSの基板の一部、制御ICの様だがマイコンか専用のICか型番からは判断出来ない。

もしかして「バッテリーパック」を装着すると、PC本体からの「信号」で電源を出力する構造の可能性もある。
この場合、ＰＣ本体には電力が無いので、バッテリーパックの端子をプルアップしといて、ＰＣ側でバッテリーの端子を短絡などして起動かも知れない。
しかし、バッテリーパックの端子を調べるも「それらしい電圧」は確認出来ない。

取り合えずロックアウトしているBMSをリセットする為にハンダ付けされてるバッテリー端子を外して様子を見る

完全に放電させる為に数分後にハンダ付けで接続するが、バッテリー端子に９Vは出ない。
BMSが復活しないので、このバッテリーパックは廃棄処分が決定だ。

「バッテリーは廃棄処分」

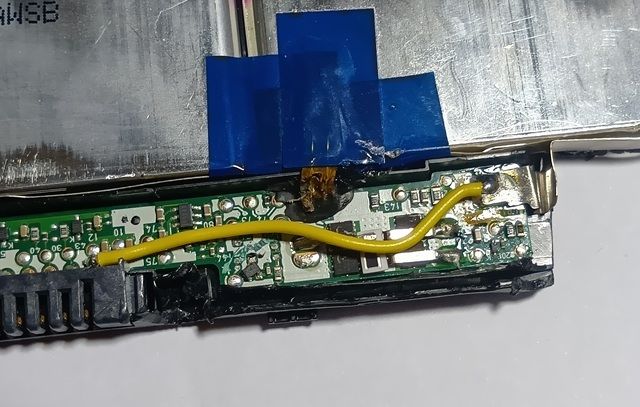

どうせ廃棄処分にするなら「最終手段！」　　　BMSが回路遮断している回路をパスさせて、強制的にバッテリー端子に直接９Vを配線する。
そうすると「何か有った時」に回路が遮断出来ず発火の可能性が有るが、私が見てる前で「短時間」なら良かろう。
これで動作すれば、BMSが「ロックアウト」していると言う私の仮説が証明される。

何と起動して「何事も無かった様に」 YouTube が表示される！！

BMSが「ロックアウト」していると言う私の仮説は証明されたが、バッテリパックがロックアウトしてて色々チャレンジしたが「力及ばず」バッテリパックは廃棄処分。

さて、代替のバッテリーをオークションで探しますか、ロックアウトしているといけないので「動作確認済み」の物を探しましょう

FMVNBP233
https://auctions.yahoo.co.jp/search/search?p=FMVNBP233&auccat=2084193600&va=FMVNBP233&is_postage_mode=1&dest_pref_code=23&b=1&n=100&s1=tbids&o1=a&mode=2

「追加部品調達（メモリ・バッテリー）」

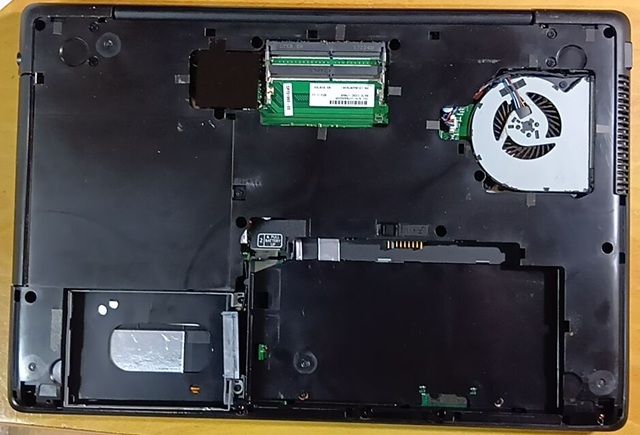

PC内にはメモリスロットが2枚分あり、現在はヤフオクで調達した8GB×1枚で動作確認済み。
同規格の「DDR4 SDRAM PC4-19200」をもう1枚追加して、デュアルチャネル化を目指す。

バッテリーとメモリの過去の落札価格を調べると
バッテリー　4000円程度
https://auctions.yahoo.co.jp/search/search?p=FMVNBP233&auccat=2084193600&va=FMVNBP233&is_postage_mode=1&dest_pref_code=23&b=1&n=100&s1=tbids&o1=a&mode=2
https://auctions.yahoo.co.jp/search/search?p=FPB0307&auccat=2084042173&va=FPB0307&is_postage_mode=1&dest_pref_code=23&b=1&n=100&s1=tbids&o1=a&mode=2

メモリ　4000円程度
https://auctions.yahoo.co.jp/search/search?p=pc4+19200+8GB&auccat=23372&o1=a&s1=cbids

「更なるジャンクを探す」
バッテリー＋メモリで8000円前後 → これをジャンク本体（送料込み3500円）で調達できれば、実質半額以下！
そこで「更にジャンク」を探します、条件は
１）メモリが動作している事、このPCはメモリが無いとBIOSまで起動出来ませんので起動出来ればメモリOK、標準では8GB1枚なので、新品のままなら良い。
２）バッテリーが動作している事、バッテリーがロックアウトしていると起動しないので、バッテリー単体で起動していればOKです

上記2点から「起動さえ出来ていれば」後は、ディスプレイが割れていようが、キーボードが無かろうが「部品取り」として合格です。

検索すると1円スタートが多々ありますから、メモリ・バッテリーを別々に調達するより安価に調達できる可能性が有る。
但しPC本体なので送料が其れなりに掛かる、送料込みで価格の比較する事に成り、調達出来れば２個１（にこいち）の改修と成る

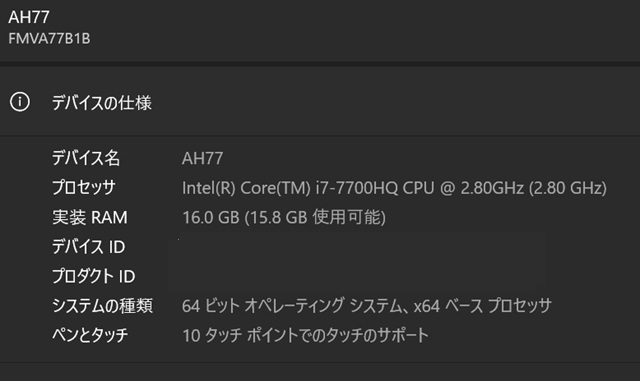

ところが、ジャンクPCが中々見つからないのでメモリ単体を調達して挿入、同規格の「DDR4 SDRAM PC4-19200」　認識しました

「バッテリーが配送されない」
オークションで12月26日に落札したバッテリーは沖縄からの発送だが、年末年始の混乱と天候により1月8日まで沖縄の営業所留め置きでした、リチウムバッテリーは空輸出来ないので船便での輸送に成る。

到着したので早速チェックです
バッテリーの詳細なレポート ＞ 管理者権限のコマンドから
powercfg /batteryreport /output "C:\battery-report.html"

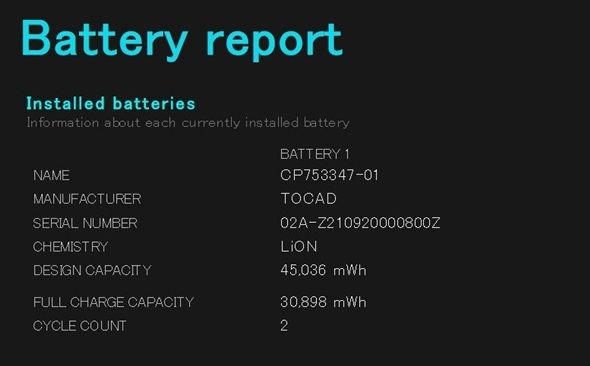

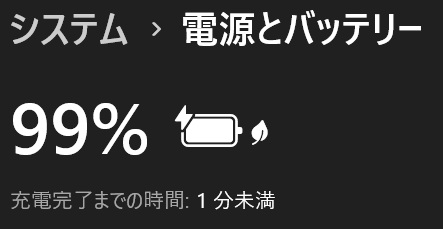

FULL CHARGE CAPACITY 少し容量が低下してる様だが普段ACアダプター使用なので「良し」としましょう

「完成とまとめ」
ジャンクPCの再生は完成したが「色々有って」　結局10,000円程の出費に成った
出費の原因はバッテリーだが、オークションの商品説明だけでは確認出来ない。

「壊れた」とされるものの中に、まだ生きている部品がある。
それを見つけて、再び構造として息を吹き込む――
それが私のジャンク再生の楽しみ方です。
そしてまた、新しい“動くジャンク”を探す旅が始まります。
