**1** なんでも保管箱を整理していますと、昔、大阪で買った7セグLEDがでてきました。なにを思って購入したのか忘れてしまいましたが、とりあえずチカチカしました。 **2 1日目** 2.1 課題
1.8Vでledの制限抵抗の計算をせずに、ポートから直接さして実験したので、検討すべきなのだろうか。暗いしな。データシートを読んでいるところです。
1.8Vでledの制限抵抗の計算をせずに、ポートから直接さして実験しました。検討すべきだろうか。暗いしな。データシートを読みます。
2.2 回路図 抵抗検討中です。 2.3 ソース ```arduino:Lチカの例 void setup() { pinMode(1, OUTPUT); // 1 pinMode(0, OUTPUT); // 2 pinMode(28, OUTPUT); // 7 pinMode(21, OUTPUT); // 13 pinMode(20, OUTPUT); // 11 pinMode(19, OUTPUT); // 10 pinMode(18, OUTPUT); // 8 } void on_off(){ digitalWrite(1, HIGH); //a digitalWrite(0, HIGH); //f digitalWrite(28, HIGH); //e digitalWrite(21, HIGH); //b digitalWrite(20, HIGH); //g digitalWrite(19, HIGH); //c digitalWrite(18, HIGH); //d delay(500); digitalWrite(1, LOW); //a digitalWrite(0, LOW); //f digitalWrite(28, LOW); //e digitalWrite(21, LOW); //b digitalWrite(20, LOW); //g digitalWrite(19, LOW); //c digitalWrite(18, LOW); //d delay(500); } void roteate(){ int a[]={1,21,19,18,28}; for(int i=0;i<5;i++){ digitalWrite(a[i], HIGH); delay(500); digitalWrite(a[i], LOW); delay(500); } } void loop() { // put your main code here, to run repeatedly: on_off(); roteate(); } ```

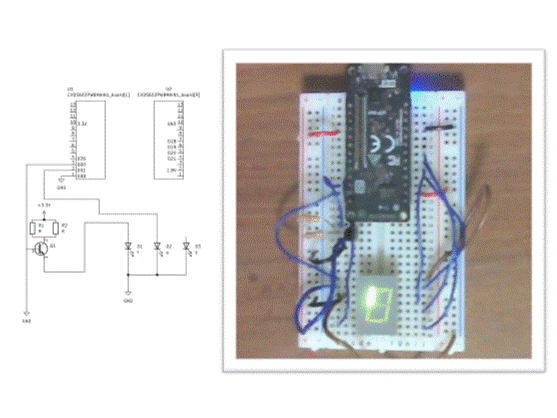

**2** 2日目 1つだけトンジスタを追加してみました。抵抗とか手持ちのをエイヤでいれたので、適正な電圧かが謎です。ただいまD1の電圧は2.15V､18.71mAです。Forward VoltageのTypより低い感じです。どうなるかテスト中です。今後は、ブレッドボードのスペースがないので、思案中です。思いつかないです。回路図は未完です。予算もないので、しばらく休眠になりそうです。
**3** 2日目 1つだけトンジスタを追加しました。手持ちのを抵抗をエイヤでいれたので、トランジスタやらに対して適正な電圧かが謎です。ただいまD1の電圧は2.15V､18.71mAです。7セグLEDのForward VoltageのTypより低い感じです。どうなるだろう。 今後は、ブレッドボードのスペースがないので、思案中です。思いつかないです。回路図は未完です。予算もないので、しばらく休眠になりそうです。
