背景

コロナ禍になり、親族といえども、自粛の流れの中で会う頻度が減少していると思います。
しかし、お孫さんをもつおじいちゃん、おばあちゃんはできるだけ早くお孫さんに名前を覚えてもらいたいもの。
そこで、おじいちゃん、おばあちゃんがお孫さんに会うことなく存在や名前を覚えてもらうプロダクトを開発しようと考えました。

子どもが物を覚える手段の参考として、「音と絵で覚える子どもの本」のように絵と音を子どもの押す動作で紐づけるグッズを用いると、かなり早く子どもが覚えるということを聞きました。

そこで、親族の写真を子どもが押すと、親族の呼称が流れるプロダクトを開発しようと考えました。

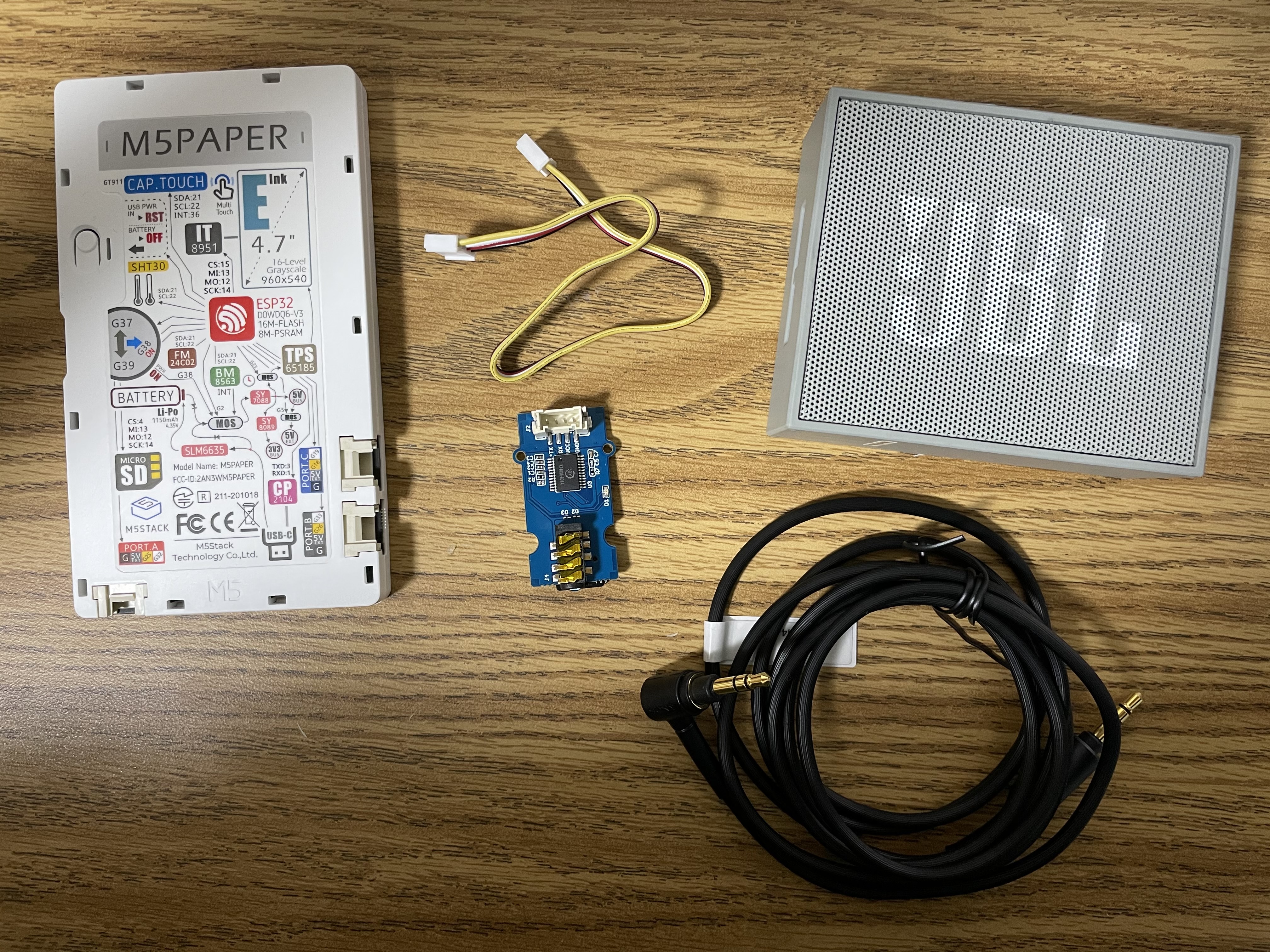

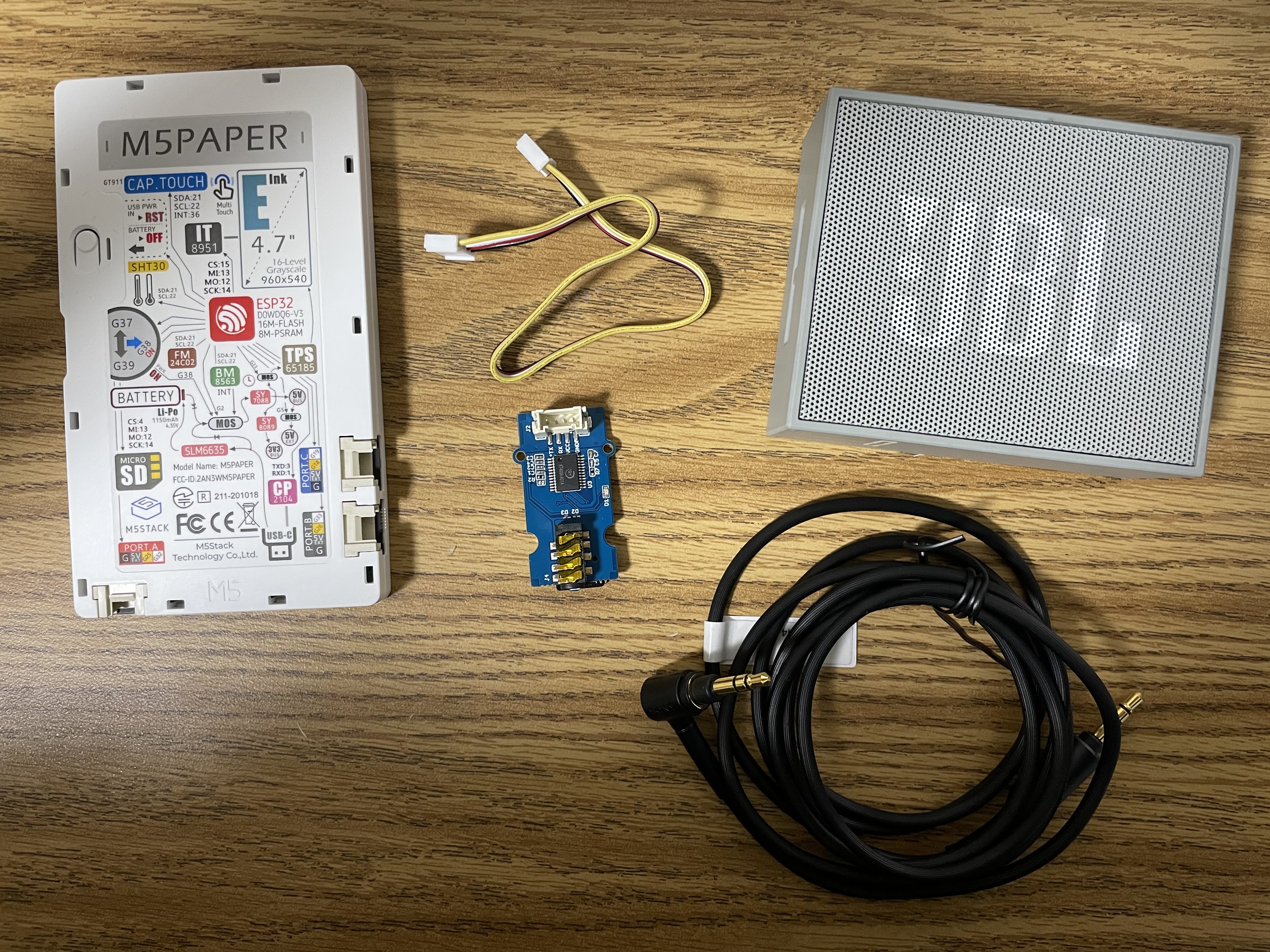

部品

• M5Paper
• Grove　MP3モジュール　v2.0
• スピーカー
• microSDカード


作成手順

画像の準備

画面上には6枚程度の親族画像を表示させたいと考えました。
M5Paperは540x960のため、250x250の正方形画像を6枚準備します。

• resourcesフォルダを作成します
• 250x250の1～6.pngをresourcesフォルダに配置する
• resoucesフォルダ下でimage2gray.pyを実行する→ImageResouce.h生成
  folder<Program>
  ┣Program.ino
  ┗Program<resources>
  ┣image2gray.py
  ┗ageResource.h

*image2gray.pyは以下の場所にあります
https://github.com/m5stack/M5EPD/tree/main/tools/image2gray

microSDカードの準備

1. 1～6.pngの呼称に対応した音声を作成する
2. SDカードに「1から順に」データを書き込んでいきます
   ※Grove　MP3モジュール　v2.0は音声を書き込んだ順にindex番号を指定できます

接続

1. Grove　MP3モジュール　v2.0にmicroSDカードを差し込む
2. M5PaperのPort.AとGrove　MP3モジュール　v2.0をGroveで接続する
3. M5Paperにプログラム書き込み

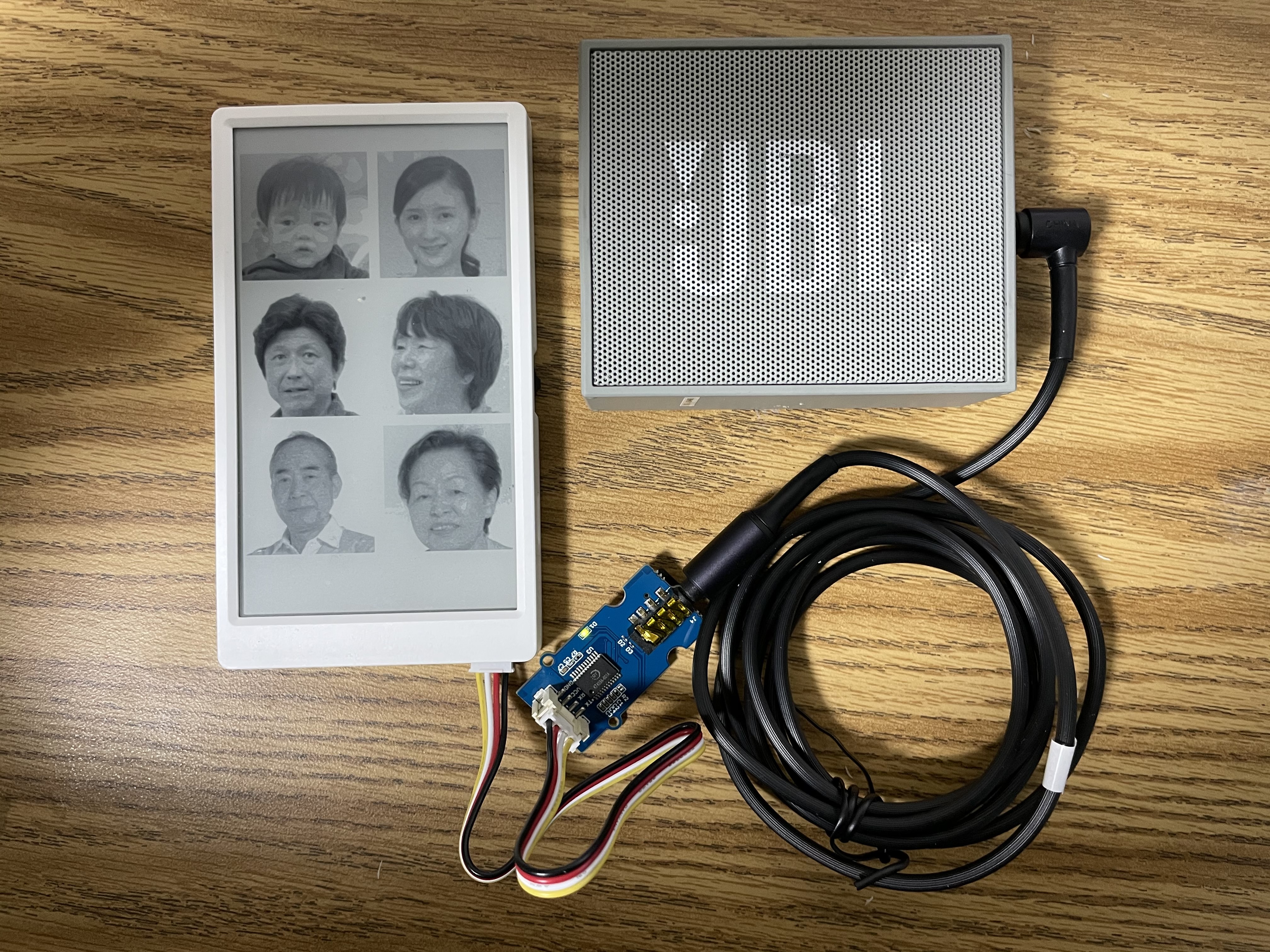

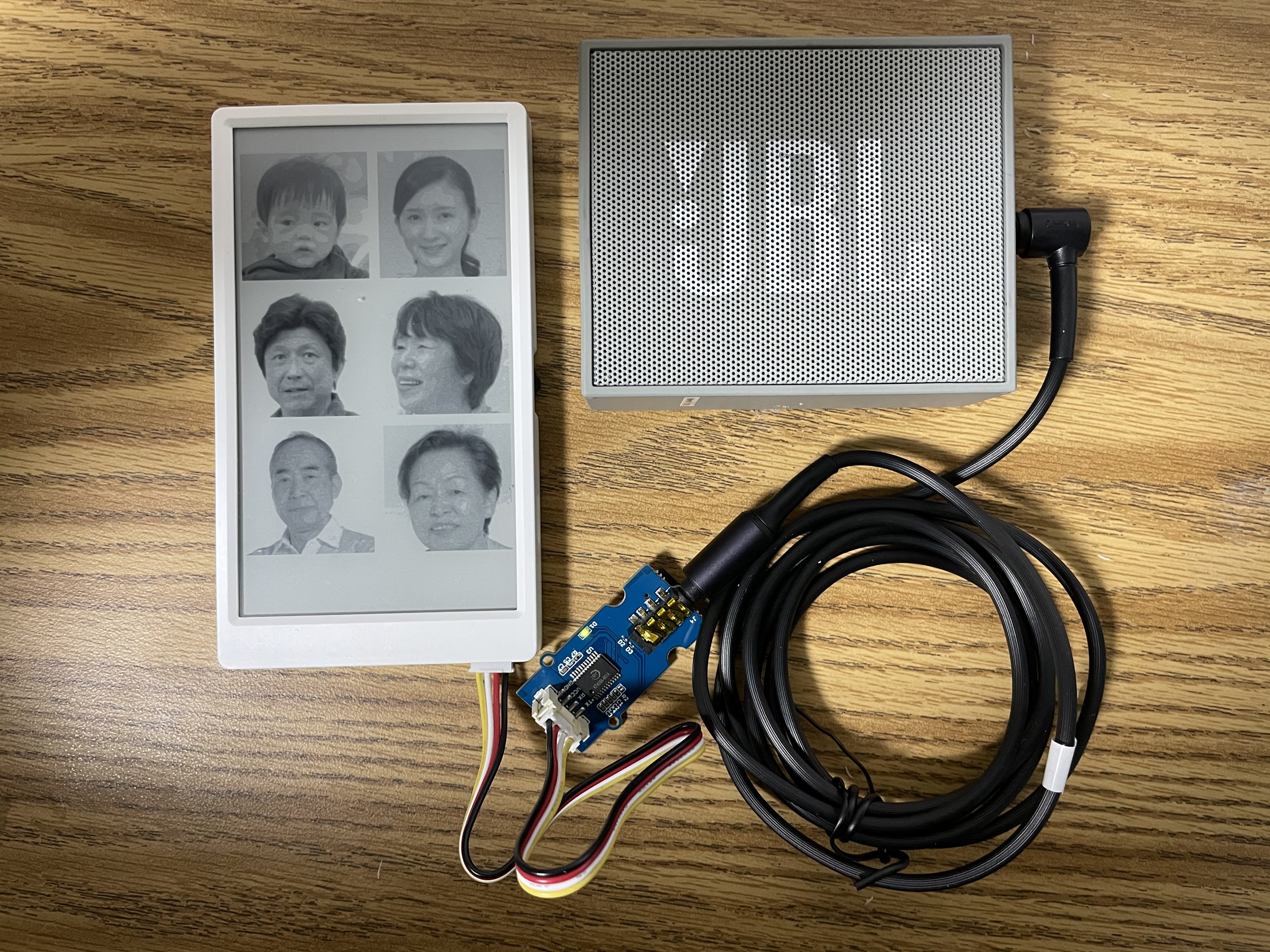

動作のようす

親族の顔をタッチすると、呼称が音声で流れます。

プログラム

M5Paperに以下のプログラムを書き込みます。

M5Paperのコード
#include <SoftwareSerial.h>
#include <MP3Player_KT403A.h>
#include <M5EPD.h>
#include "./resources/ImageResource.h"

// edp
#define PIC_SIZE 250
#define LEFT_INDEXX  10
#define RIGHT_INDEXX  280
#define UPPER_INDEXY  50
#define MIDDLE_INDEXY  320
#define LOWER_INDEXY  590

#define BUTTON_RESET_MSEC 1000
#define DELAY_MSEC 10

int preIndex = 0;

// mp3
#define swtxPin 25
#define swrxPin 32

// Note: You must define a SoftwareSerial class object that the name must be mp3,
//       but you can change the pin number according to the actual situation.
SoftwareSerial mp3(swrxPin, swtxPin);

M5EPD_Canvas canvas(&M5.EPD);

void setup()
{
  M5.begin();
  M5.EPD.SetRotation(90);
  M5.EPD.Clear(true);

  // 写真の表示
  canvas.createCanvas(540, 960);
  canvas.setTextSize(3);
  canvas.pushImage(LEFT_INDEXX, UPPER_INDEXY ,PIC_SIZE,PIC_SIZE,ImageResource_1_250x250);
  canvas.pushImage(RIGHT_INDEXX, UPPER_INDEXY ,PIC_SIZE,PIC_SIZE,ImageResource_2_250x250);
  canvas.pushImage(LEFT_INDEXX, MIDDLE_INDEXY ,PIC_SIZE,PIC_SIZE,ImageResource_3_250x250);
  canvas.pushImage(RIGHT_INDEXX, MIDDLE_INDEXY ,PIC_SIZE,PIC_SIZE,ImageResource_4_250x250);
  canvas.pushImage(LEFT_INDEXX, LOWER_INDEXY ,PIC_SIZE,PIC_SIZE,ImageResource_5_250x250);
  canvas.pushImage(RIGHT_INDEXX, LOWER_INDEXY ,PIC_SIZE,PIC_SIZE,ImageResource_6_250x250);
  canvas.pushCanvas(0,0,UPDATE_MODE_GC16);

  // タッチパネルの準備
  M5.TP.SetRotation(90);

  // mp3初期設定
  pinMode(swrxPin, INPUT);
  pinMode(swtxPin, OUTPUT);
  mp3.begin(9600);
  delay(100);
  SelectPlayerDevice(0x02);       // Select SD card as the player device.
  SetVolume(0x1E);                // Set the volume, the range is 0x00 to 0x1E.
}


// 写真番号に応じた動作
void touchAction(int picNumber){
  SpecifyMusicPlay(picNumber);
  Serial.printf("x:%d\r\n", picNumber);
}

// 領域内をタッチしたかどうか判定
bool InsideSquare(int squareIndexX, int squareIndexY, int picSize, int touchX , int touchY)
{
  if(touchX < squareIndexX) return false;
  if((squareIndexX + picSize) < touchX) return false;
  if(touchY < squareIndexY) return false;
  if((squareIndexY + picSize) < touchY) return false;

  return true;
}

// どの写真を押したかチェック
int CheckTouchPicture(int touchX , int touchY)
{
  int index = 0;

  if(InsideSquare(LEFT_INDEXX, UPPER_INDEXY ,PIC_SIZE, touchX, touchY)) index = 1;
  else if(InsideSquare(RIGHT_INDEXX, UPPER_INDEXY ,PIC_SIZE, touchX, touchY)) index = 2;
  else if(InsideSquare(LEFT_INDEXX, MIDDLE_INDEXY ,PIC_SIZE, touchX, touchY)) index = 3;
  else if(InsideSquare(RIGHT_INDEXX, MIDDLE_INDEXY ,PIC_SIZE, touchX, touchY)) index = 4;
  else if(InsideSquare(LEFT_INDEXX, LOWER_INDEXY ,PIC_SIZE, touchX, touchY)) index = 5;
  else if(InsideSquare(RIGHT_INDEXX, LOWER_INDEXY ,PIC_SIZE, touchX, touchY)) index = 6;

  return index;
}

// 0:タッチなし
// 1～6:写真をタッチ
int checkTouch(void){
  int index = 0;

  if(M5.TP.avaliable()){
    if(!M5.TP.isFingerUp()){
        M5.TP.update();
        tp_finger_t FingerItem = M5.TP.readFinger(0);
        index = CheckTouchPicture(FingerItem.x,FingerItem.y);
    }

    if(index != 0 && preIndex != index){
      preIndex = index;
      return index;
    }else{
      // 更新なし
      return 0;
    }
  }
  return 0;
}

int totalMsec;

void loop()
{
  int picIndex = checkTouch();
  if(picIndex != 0){
    touchAction(picIndex);
    totalMsec = 0;
  }

  // 押したことを初期化
  if(preIndex != 0){
    if(totalMsec < BUTTON_RESET_MSEC){
      totalMsec = totalMsec + DELAY_MSEC;
    }else{
      preIndex = 0;
      totalMsec = 0;
    }
  }else{
      preIndex = 0;
      totalMsec = 0;
  }

  delay(DELAY_MSEC);
}
