人感検知アラート

obniz
obnizIoTコンテスト
obniz IoT コンテスト 2021

小さい子供が目を離した隙に、散らかった仕事部屋に入っていることがあったので人感センサーを使ったアラームを作成してみました。本当はブザーではなく、メリーを回して子供の気を引き、侵入を止めたかったのですがそこまで開発できず。。。

ここに動画が表示されます

番号	部品名	数量
1	obniz Board 1Y	1
2	Busser	1
3	HC-SR501 PIR motion sensor	1


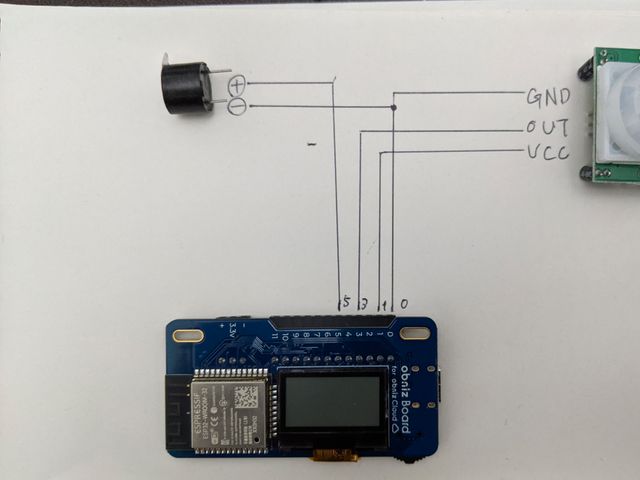

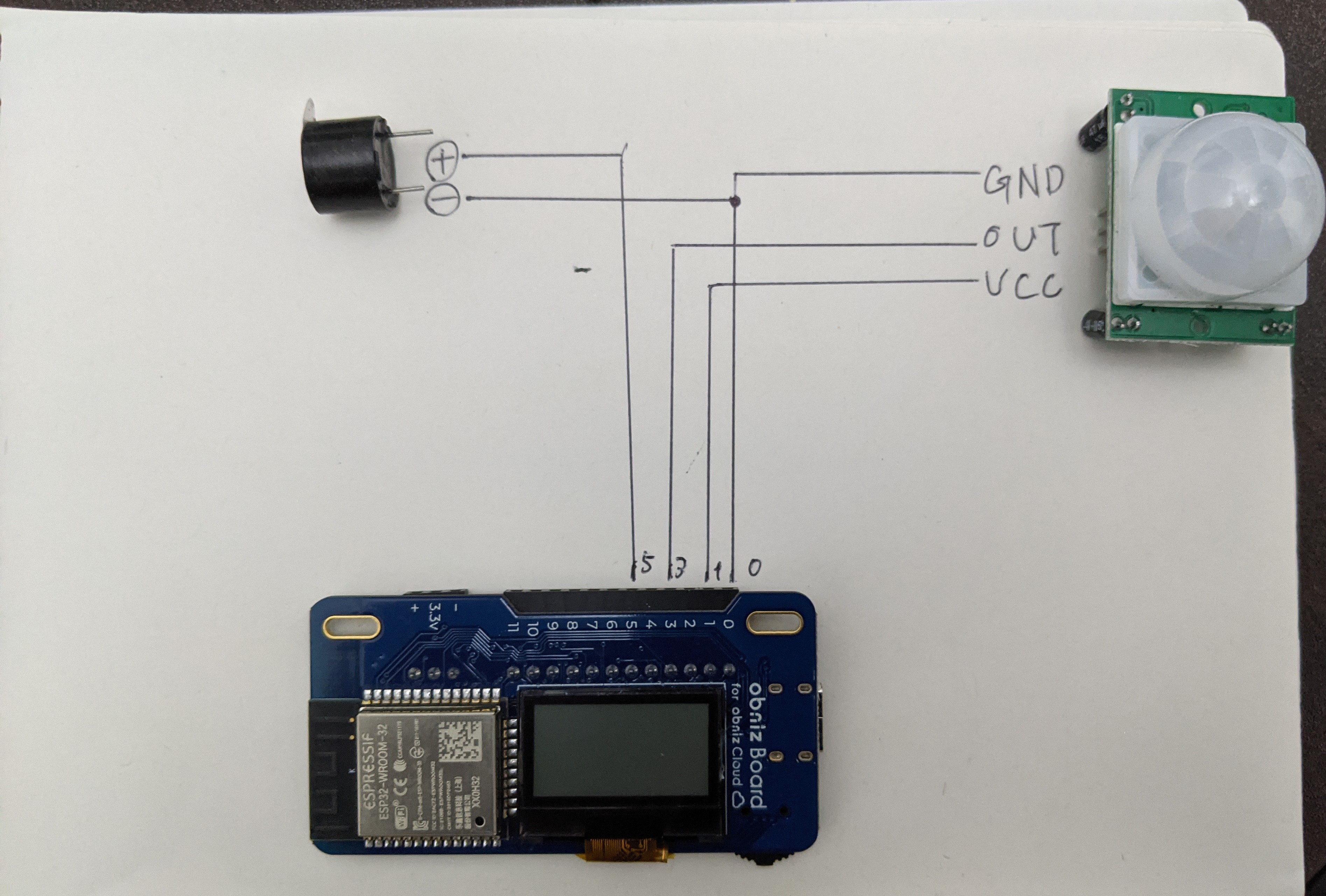

<html>
  <head>
    <meta charset="utf-8" />
    <meta name="viewport" content="width=device-width, initial-scale=1" />
    <link rel="stylesheet" href="https://stackpath.bootstrapcdn.com/bootstrap/4.3.1/css/bootstrap.min.css" />
    <script src="https://code.jquery.com/jquery-3.2.1.min.js"></script>
    <script src="https://cdn.jsdelivr.net/npm/moment@2.24.0/min/moment.min.js"></script>
    <script src="https://cdn.jsdelivr.net/npm/chart.js@2.8.0"></script>
    <script src="https://cdn.jsdelivr.net/npm/chartjs-plugin-streaming@1.8.0"></script>
    <script src="https://unpkg.com/obniz@3.x/obniz.js" crossorigin="anonymous" ></script>
  </head>
  <body>
    <div id="obniz-debug"></div>
    <div class="text-center">
      <div class="chart-container">
        <canvas id="myChart"></canvas>
      </div>
    </div>

    <script>
      //put your obniz ID
      var obniz = new Obniz("OBNIZ_ID_HERE");
      var adVals = {
        io1: 0.00,
        io2: 0.00,
        alarm: 0.00
      }

      //chart color setting
      var chartColors = {
        alarm: 'rgb(255, 197, 34)'
      }

      //refresh
      function barOnRefresh(chart){

      }
      function lineOnRefresh(chart){
        chart.config.data.datasets.forEach(async function(dataset){
          dataset.data.push({
            x: Date.now(),
            y: adVals[dataset.label]
          });
        });
      }

      //chart config
      var barConfig = {
        type: "bar",
        data: {
        }
      }
      var lineConfig = {
        type: "line",
        data: {
          datasets: [
          {
            label: "alarm",
            borderWidth: 1,
            borderColor: chartColors.alarm,
            backgroundColor: chartColors.alarm,
            pointRadius: 2,
            lineTension: 0,
            fill: false,
            data: []
          }]
        },
        //chart options
        options: {
          scales: {
            yAxes: [{
              ticks: {
                beginAtZero: true,
                suggestedMax: 3.0,
                suggestedMin: 0.0,
                stepSize: 1.0
              }
            }],
            xAxes: [{
              type: "realtime",
              realtime:{
                duration: 15000,
                refresh: 200,
                delay: 1000,
                onRefresh: lineOnRefresh
              },
              scaleLabel:{
                display: true,
                labelString: "Time",
                fontSize: 15
              }
            }]
          },
          legend: {
            display: true,
            position: "top",
            labels: {fontSize: 10}
          },
          responsive: true
        }
      };

      //during obniz connection
      obniz.onconnect = async function() {

        //draw a chart
        var canvas = $('#myChart');
        var ctx = canvas[0].getContext('2d');
        window.myChart = new Chart(ctx, lineConfig);

        //io0: GND
        obniz.io0.output(false);

        obniz.io1.output(true);
        obniz.io1.pull("5v");

        obniz.io2.output(false);
        obniz.io4.output(false);
        obniz.io6.output(false);
        obniz.io7.output(false);
        obniz.io8.output(false);
        obniz.io9.output(false);
        obniz.io10.output(false);
        obniz.io11.output(false);


        obniz.ad3.start(async function(voltage){
          adVals.alarm = voltage;
          if(voltage < 2.0) {
            obniz.io0.pull("3v");
            obniz.io5.output(false);
          } else {
            obniz.io0.pull("3v");
            obniz.io5.output(true);
          }
        });

      }

    </script>
  </body>
</html>
