8ピンPICのPIC16F18313を使う（その12）NCOでシンセサイザ

＜前の記事　：　次の記事＞

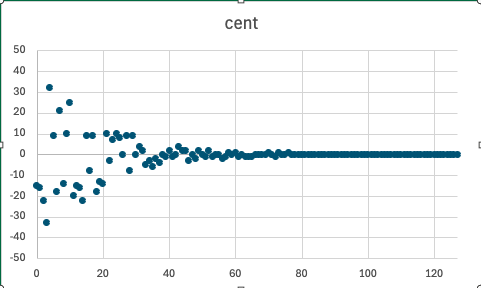

PIC 16F18313に内蔵されてるNCOの出力周波数は20bitで指定できる。これだけ分解能があればシンセサイザーのオシレータ部分に使用できるかも。EXCELで0〜127のMIDIノート番号に対する周波数を計算して、NCOで得られるはずの周波数との誤差を求めてみた。

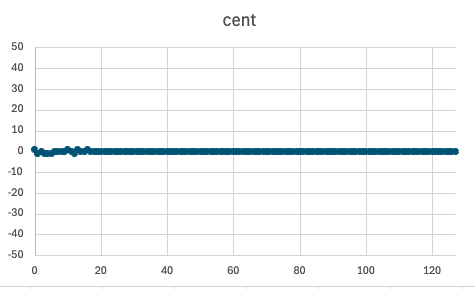

Foscが1MHzの場合だとノート番号77以降で誤差が０セントになる。実際には10セント程度は人の耳では識別できないし、これはこれで味があるとも言えるが、せっかくデジタルなんだからもう少し頑張りたい。

源振の1MHzを下げられれば周波数分解能が上がり、誤差が出にくくなるのだが、NCOへの入力は以下の３つしか選べない。

HFINTOSC
Fosc
LC1_out

実質的に上の２つはほぼ同じなので、LC1_outしか選択肢が無いが、鬼門のCLCモジュールを使わなくてはいけなくなる。ここでCLCモジュールにLFINTOSC(31kHz)が入力できればいい。

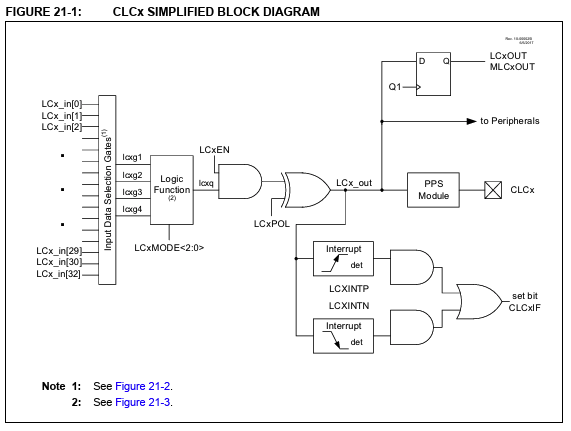

CLCモジュールはとにかく意味がわからない。データシートを見ても機能がピンと来ないわけで、これはツールに頼るしかない！と、これも苦手なMCC（Classic）で設定してみた。

とにかく入力元はLFINTOSC(31kHz)に設定し、4-input ANDに突っ込んだ。RA5をPPS経由で出力モニタにすれば、LFINTOSCが本当は何Hzなのかが測れる。

将来的にUSARTからMIDI信号を受けたいので、動作周波数は速い方が通信エラーが少ない。今回はとりあえず1MHz駆動にしたが、32MHz駆動の方が妥当かもしれない。（いつもと同じなので省略）

まずは冒頭はxc.hとpragma_config.hを忘れずにインクルードし、出力バッファ無効、アナログ無効にする。テンプレートのようなものだ。


#include <xc.h>
#include "pragma_config.h"

void main(void) {
    TRISA=0xff;
    ANSELA=0;

CLCモジュールの設定はMCC classicに頼ったが、出来た中身を見てみるとなんとなく作法がわかってくる。4つのCLC1SELyには全部LFINOSCを指定、4つのCLC1GLSyもゲートを一つだけ選ぶことで、ここは単なるバッファになっている。最後にCLC1CONでモジュールを有効にして、RA5にPPS経由で出力するだけだ。


//
    CLC1POL = 0x00;
    CLC1SEL0 = 0x1D;
    CLC1SEL1 = 0x1D;
    CLC1SEL2 = 0x1D;
    CLC1SEL3 = 0x1D;
    CLC1GLS0 = 0x02;
    CLC1GLS1 = 0x02;
    CLC1GLS2 = 0x02;
    CLC1GLS3 = 0x02;
    CLC1CON = 0x82;
    RA5PPSbits.RA5PPS=0b00100; // CLC1OUT
    TRISAbits.TRISA5=0;

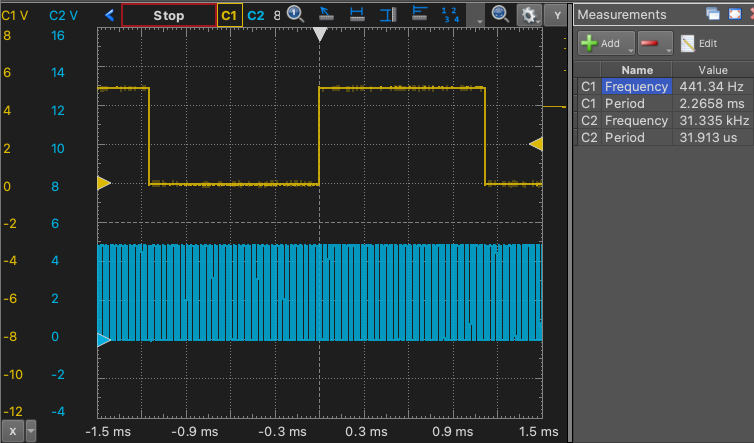

あとはNCO1を設定すればいい。入力はCLCにしてRA2に出力する。インクリメントの0x07358はLFINTOSC周波数が31.25kHzの場合の440Hz出力のための値であり、測定するとかなりいいとこまでイケてるし、微調整も可能だろう。
今回は最後は空の無限ループだが、UARTからMIDIノートを受け取ってNCO 1INCに設定する割り込みルーチンを入れればある程度までは良さそうだ。実際はポルタメントとか変調をどう受け取るかが難しそうだが。


//
    NCO1INC=0x07358;
    NCO1CLKbits.N1CKS=0b10; //  CLC1OUT
    NCO1CONbits.N1PFM=0;
    NCO1CONbits.N1EN=1;
    RA2PPSbits.RA2PPS=0b11101; // NCO1
    TRISAbits.TRISA2=0;
    while(1) { }
}
