IPC規格の徹底解説：PCB品質と信頼性のガイドライン

プリント基板（PCB）製造の分野では、優れた品質と信頼性の確保が不可欠です。コンシューマー向け電子機器から重要な医療機器に至るまで、PCBの性能は製品の成否を左右します。IPC規格は、PCBの設計から製造、組み立てに至る全プロセスにおける一貫性、耐久性、精度を確保するために、世界的に認知されたフレームワークです。

IPC規格とは？

IPCは1957年に設立され、かつてはプリント回路研究所として知られていました。現在は電子産業連結協会（Association Connecting Electronics Industries）として、電子製品の品質、信頼性、製造可能性を保証するための規格を策定しています。特にPCBに焦点を当て、設計者、製造業者、OEMなど数千社が会員として参加し、エレクトロニクス業界の基盤を形成しています。

IPC規格は、設計や材料選定から組立、検査に至るまでPCB製造のあらゆる段階をカバーしています。たとえば、IPC-2221は導体間隔（例：500V用途では最小0.1mm）や熱管理などの一般設計原則を定めており、IPC-6012は剛性PCBの性能基準を規定し、はんだ付け性や構造的完全性に関する詳細が記されています。これらの規格に準拠することで、製造業者は欠陥を最小限に抑えつつ、厳格な性能要件を満たすPCBを生産できます。

なぜIPC規格がPCB品質にとって重要なのか

IPC規格は単なる推奨事項ではなく、PCBが想定された用途で確実に機能するための鍵です。その理由は以下の通りです。

サプライチェーン全体の統一性

IPC規格は共通のフレームワークを提供し、設計者、製造業者、検査員の間で整合性を持たせます。たとえば、IPC-2581はデータ交換フォーマットを標準化し、製造現場でのGerberファイル等の設計情報の正確な解釈を可能にし、誤解やミスを削減します。これは複数のステークホルダーが関わる複雑なプロジェクトでは特に重要です。

信頼性と耐久性の向上

IPC-6012などの規格は電気的-熱的-機械的性能を規定しています。たとえば、剛性PCBは288°Cで10秒間の熱ストレステストに耐えなければなりません。これは自動車電子機器など過酷な環境下で使用されるアプリケーションにとって極めて重要です。

法規制と安全性の遵守

IPC規格への準拠により、航空宇宙や医療機器などの厳格な規制要件への適合が容易になります。コンプライアンスは高額なリコールや安全上の問題のリスクを最小限に抑え、メーカーと最終ユーザーの両方を守ります。

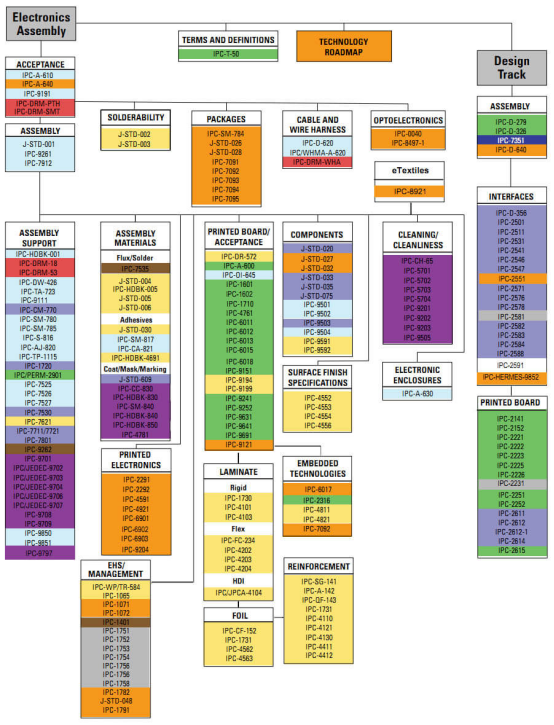

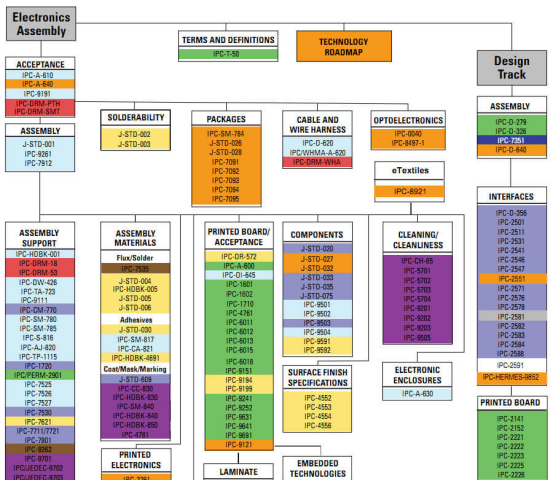

主要なIPC規格とその役割

PCBの品質と信頼性に関する主要なIPC規格を理解することは、エンジニアにとって極めて重要です。以下に代表的な規格を紹介します。

IPC-A-600：プリント基板の許容基準

IPC-A-600は、裸基板の外観検査基準を定めた主要な規格で、傷、空洞、導体間距離などの欠陥許容値を定義します（例：クラス3基板では最小0.05mm）。この規格により、高品質なPCBのみが組立工程へと進むことができ、故障リスクを軽減します。

IPC-6012：剛性PCBの認定と性能規格

本規格は、剛性PCBの構造的完全性やはんだ付け性などの性能要件を定めています。たとえば、スルーホールの銅厚は最小25μmでなければならず、これは信頼性の高い電気接続を保証するうえで重要です。

IPC-A-610：電子組立品の許容基準

IPC-A-610は組立済みPCBの品質を規定し、はんだ付け、部品配置、清浄度に関するガイドラインを提供します。はんだ付けの外観は滑らかで光沢があり、接合角度は90°～120°が理想とされています。

IPC-2221：PCB設計の一般基準

IPC-2221は材料選定、部品配置、高電圧間隔など、PCB設計に関する包括的なガイドラインを提供します。たとえば、100V～150Vの電圧では、放電を防ぐために最小0.6mmのクリアランスが推奨されます。

IPCクラス分類の解説

IPCでは、PCBの用途に応じて3つのクラスに分類し、それぞれに厳格な品質基準と検査要件が設けられています。

クラス1：一般電子製品

玩具や家電などのコンシューマー製品を対象とし、基本機能の実現が最優先。最大10%の欠陥許容値など、寛容な基準が採用されます。

クラス2：専用サービス電子製品

ノートパソコンや通信機器など、長寿命と信頼性を求められる製品向け。スルーホールの欠陥許容値は5%までに制限され、コストと性能のバランスを実現します。

クラス3：高信頼性電子製品

医療機器や航空宇宙用途など、故障が許されない場面に使用されるPCB。100%の検査とテストが義務付けられ、はんだ付けも欠陥ゼロが求められます。

IPC規格採用の課題

IPC規格は非常に有益ですが、導入にはいくつかの課題も伴います。

リソースの必要性

クラス2-3準拠には高度な検査機器と熟練技術者が必要となり、製造コストの上昇を招きます。航空宇宙用途のPCBでは全数検査が必要なため、生産時間も延びがちです。

アップデートへの対応

技術進歩に伴いIPC規格も進化しており、継続的なトレーニングとプロセスの見直しが求められます。

​

コストと品質のバランス

正しいクラス選定には慎重な判断が必要です。たとえば、クラス1で十分な用途にクラス3を採用するとコストが過剰になります。

まとめ：IPC規格は高品質PCBの基礎

IPC規格は、PCBの設計、製造、組立における明確なガイドラインを提供し、エンジニアが一貫性のある性能と高い信頼性を備えた製品を構築するのを支援します。IPC-A-600、IPC-6012、IPC-A-610などの主要規格と適切なクラス分類の理解により、コスト-品質-性能の最適なバランスが実現できます。
