SPRESENSEでつくる簡易温度モニター

SPRESENSE

1月も終わりに差し掛かってきたところではありますが、まだまだ寒い日が続きます。
温度を見ながら暖房をつけることが多いと思いますが、その際に現在の温度だけでなく、直前の温度変化がどのように変わっているのかも見れたらよいだろうと感じました。
そこで、今回は SPRESENSEを使って簡易温度モニターを作成してみました。

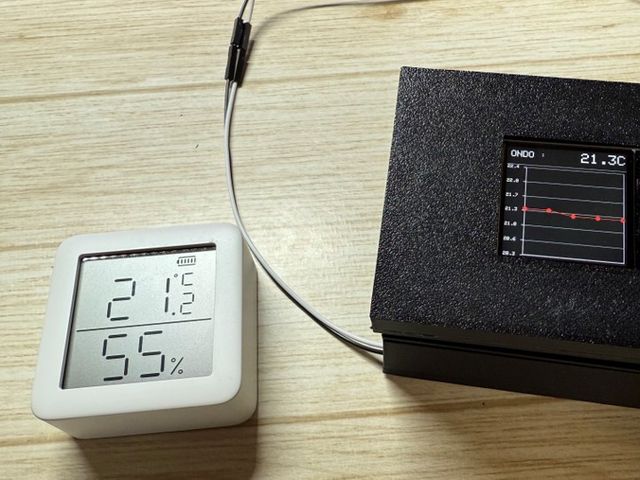

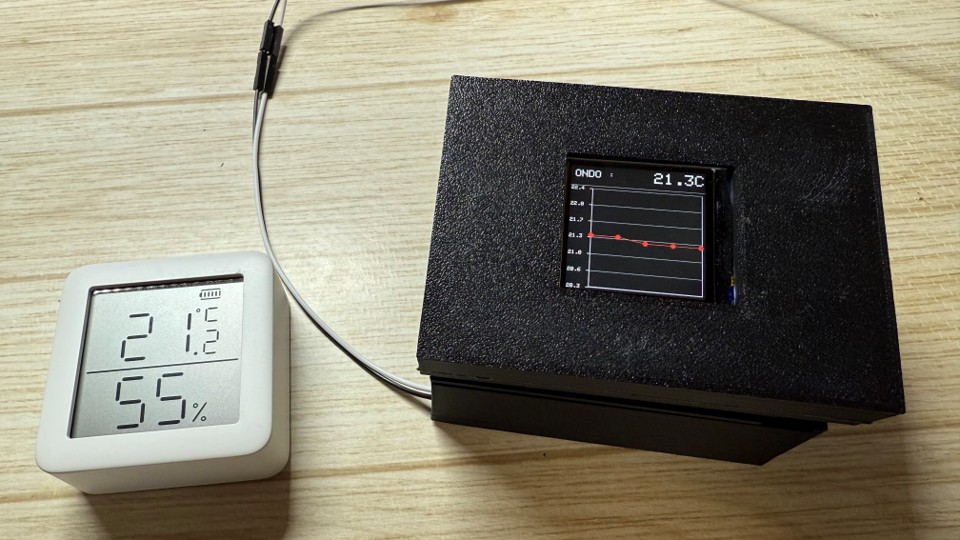

液晶を使用して温度の表示を行うだけでなく、直前の履歴をグラフ化することで温度の変化量を確認できるように工夫しました。

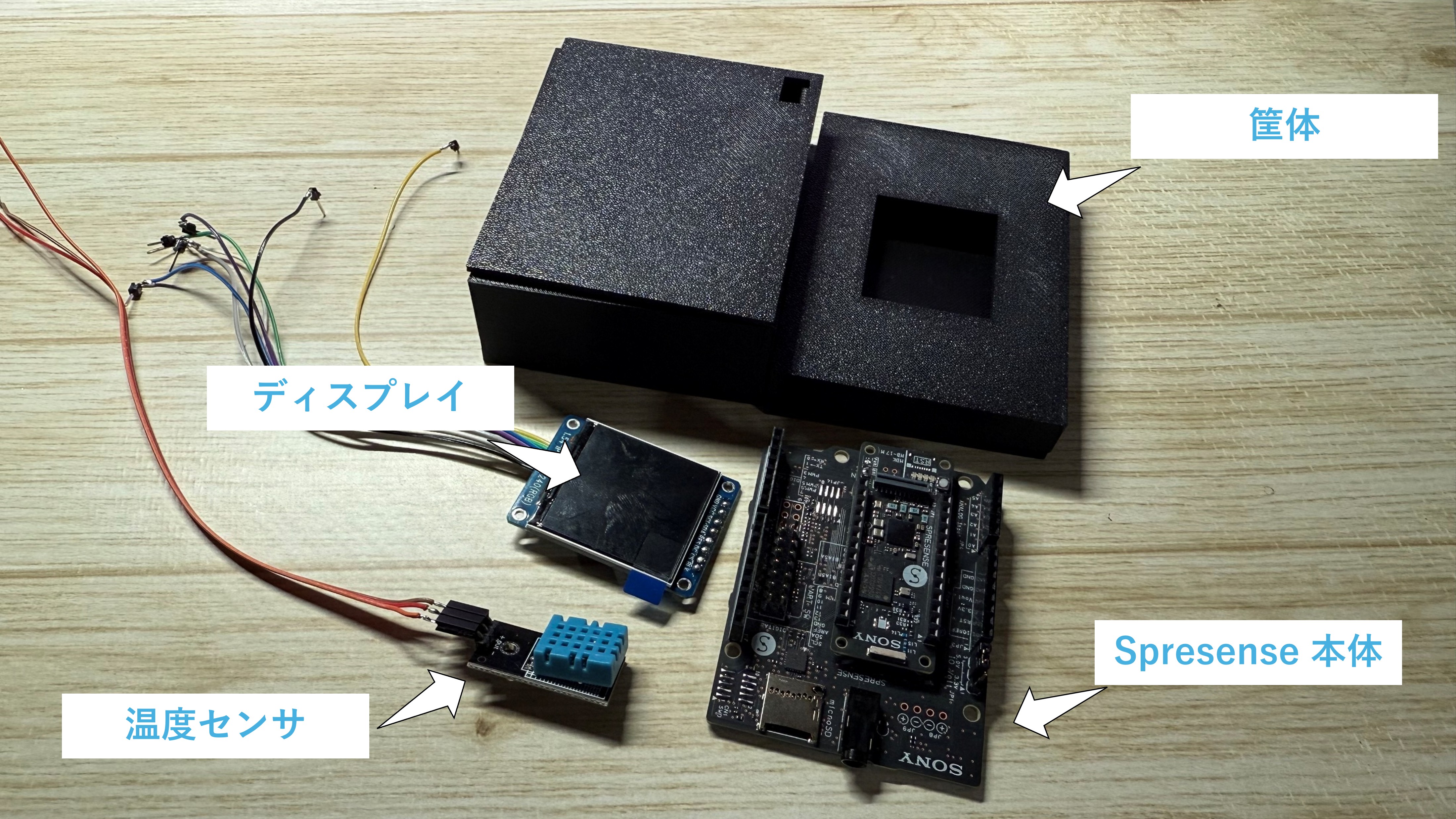

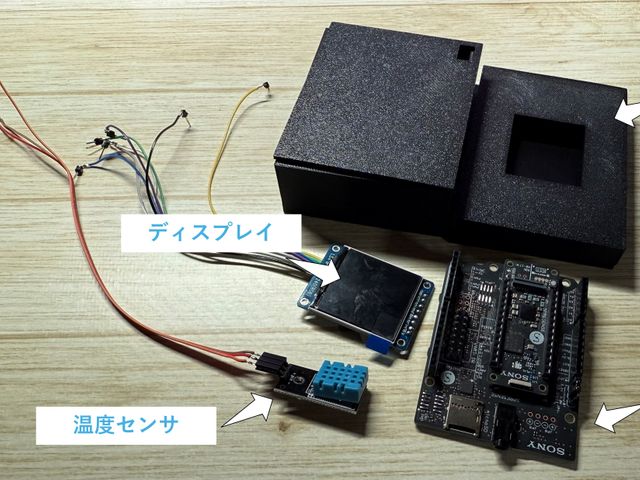

今回の製作では以下の部品を使用しました。

部品	数量
Spresense メインボード	1
Spresense 拡張ボード	1
温度センサ(DHT11)	1
液晶モジュール	1
配線類	適宜
筐体(自作)	1

Spresense メインボード、Spresense 拡張ボードについては機材提供をしていただきました。ありがとうございます。
その他、センサ、ディスプレイについては市販品のものを使用。

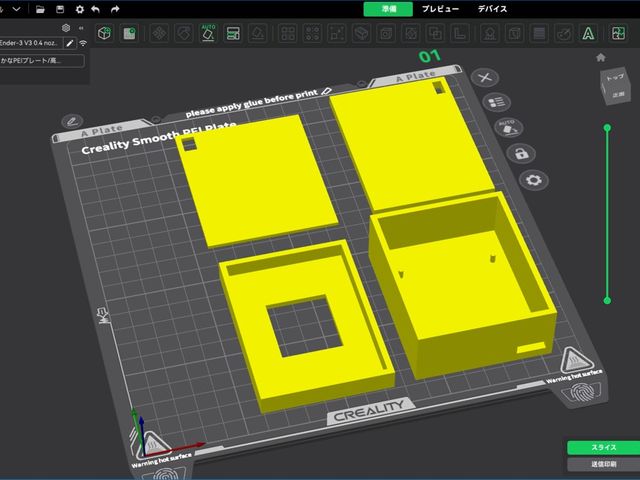

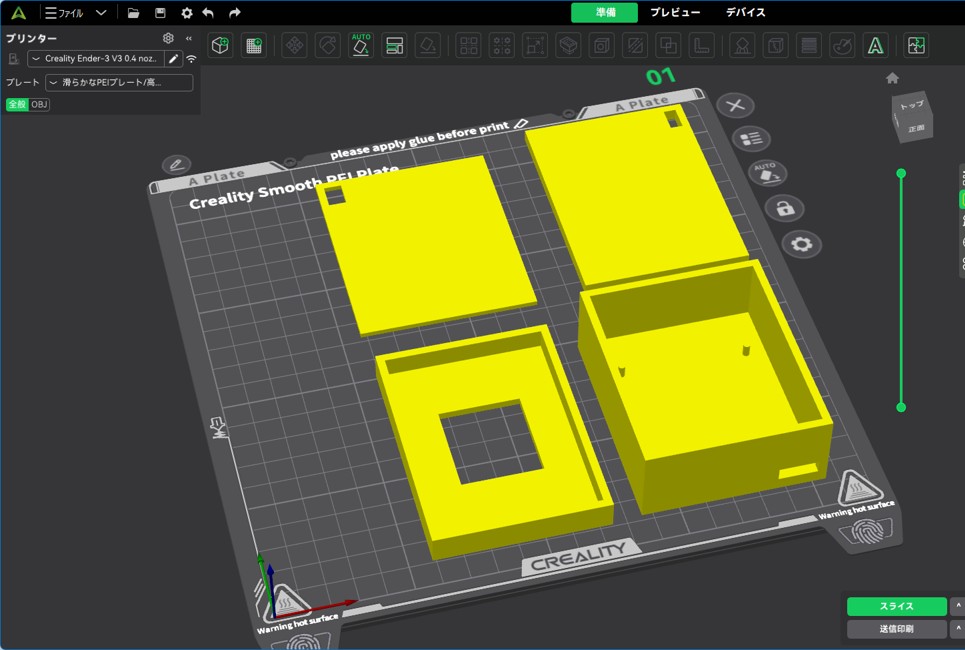

筐体については3Dをプリンタを使用して製作を行いました。

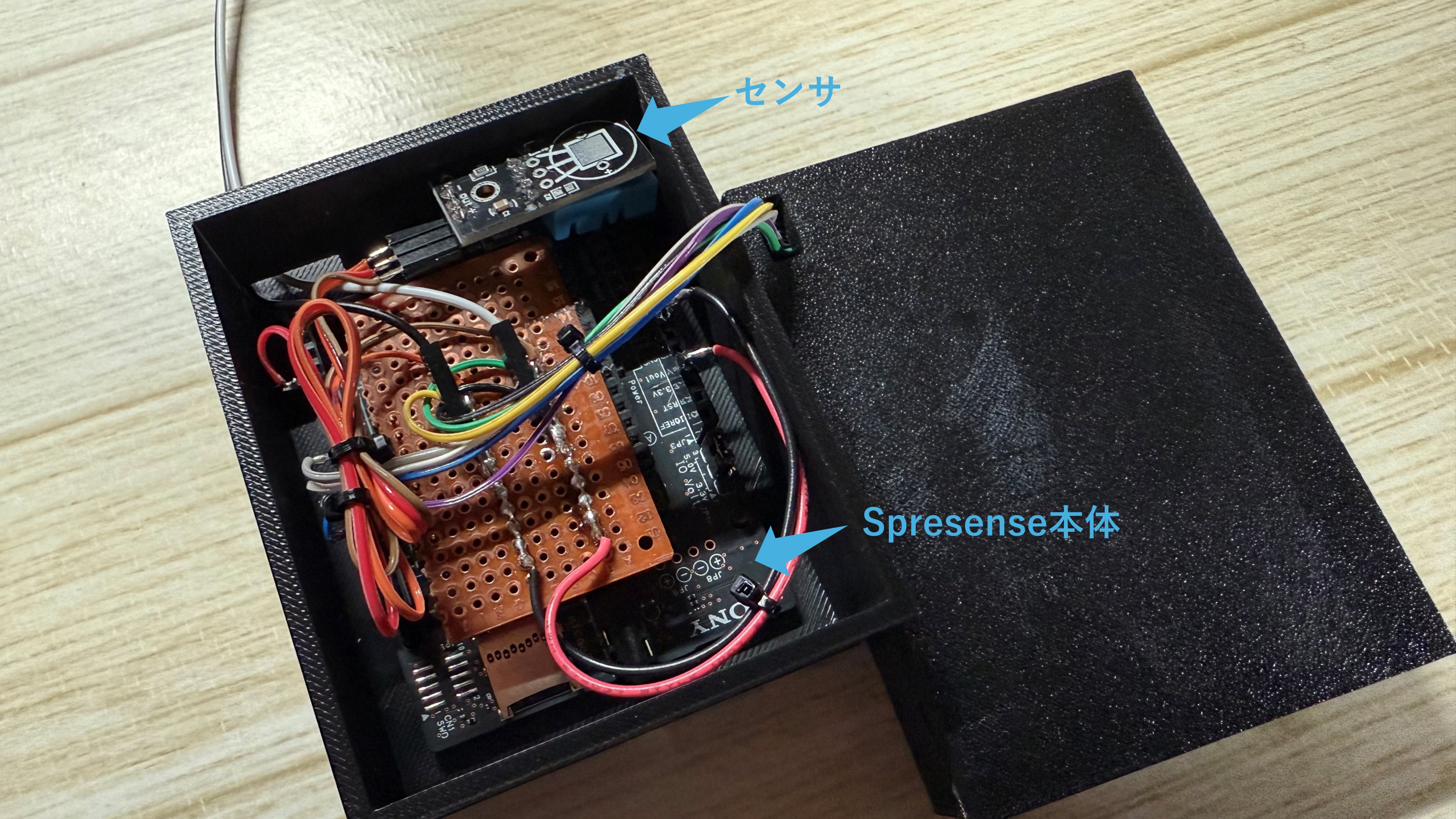

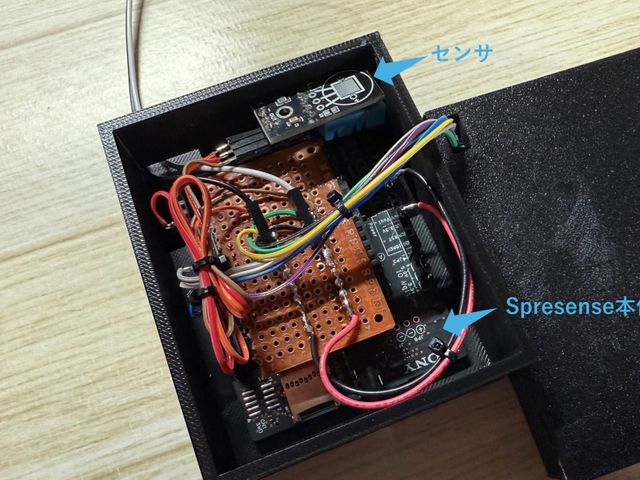

SPRESENSEボードに対してディスプレイとセンサを接続していきます。
それぞれの接続先は以下のとおりです。

液晶ピン番号	SPRESENNSE側ピン番号
GND	GND
VCC	3.3V
SCL	D13
SDA	D11
RES	D8
DC	D9
CS	D10
BLK	3.3V

DHT11側ピン	SPRESENSE側ピン
DATA	D5
VCC	3.3V
GND	GND

プログラムコードは以下のようになります。


SPRESENSE
#include <SPI.h>
#include <Adafruit_GFX.h>
#include <Adafruit_ST7789.h>
#include <DHT.h>


#define COLOR_GRAY 0x8410  // RGB565 グレー

/* ===== ピン定義 ===== */
#define TFT_CS   10
#define TFT_DC    9
#define TFT_RST   8

#define DHT_PIN   5
#define DHT_TYPE  DHT11

/* ===== オブジェクト ===== */
Adafruit_ST7789 tft(TFT_CS, TFT_DC, TFT_RST);
DHT dht(DHT_PIN, DHT_TYPE);

/* ===== 設定 ===== */
#define HISTORY_SIZE 5
float tempHistory[HISTORY_SIZE];
int historyIndex = 0;

unsigned long lastMeasure = 0;
const unsigned long interval = 300000; // （1分なら60000）

static float lastValidTemp = NAN;

/* ===== ディスプレイ描画 ===== */
void drawHeader(float temp) {
  tft.fillRect(0, 0, 240, 40, ST77XX_BLACK);

  tft.setTextColor(ST77XX_WHITE);
  tft.setTextSize(2);
  tft.setCursor(8, 8);
  tft.print("ONDO : ");

  tft.setTextSize(3);
  tft.setCursor(150, 5);

  if (temp > -90) {
    tft.print(temp, 1);
    tft.print("C");
  } else {
    tft.print("--.-C");
  }

  tft.drawFastHLine(0, 39, 240, COLOR_GRAY);  // 区切り線
}


void drawGraph() {
  const int graphX = 40;
  const int graphY = 235;
  const int graphW = 195;
  const int graphH = 190;

  // === min / max 自動算出 ===
  float minT = 1000.0;
  float maxT = -1000.0;
  int valid = 0;

  for (int i = 0; i < HISTORY_SIZE; i++) {
    if (!isnan(tempHistory[i])) {
      minT = min(minT, tempHistory[i]);
      maxT = max(maxT, tempHistory[i]);
      valid++;
    }
  }

  if (valid < 2) {
    minT = 20;
    maxT = 30;
  }

  float margin = max(1.0, (maxT - minT) * 0.2);
  minT -= margin;
  maxT += margin;

  // グラフエリアクリア　なるべく大きく
  tft.fillRect(0, 40, 240, 200, ST77XX_BLACK);

  // 枠
  tft.drawRect(graphX, graphY - graphH, graphW, graphH, ST77XX_WHITE);

  // === Y軸（温度）===
  tft.setTextSize(1);
  for (int i = 0; i <= 6; i++) {
    float t = minT + (maxT - minT) * i / 6.0;
    int y = graphY - (graphH * i / 6);

    tft.drawFastHLine(graphX - 5, y, 5, ST77XX_WHITE);
    tft.drawFastHLine(graphX, y, graphW, COLOR_GRAY);

    tft.setCursor(2, y - 4);
    tft.print(t, 1);
  }

  // === データ描画 ===
  int prevX = -1, prevY = -1;

  for (int i = 0; i < HISTORY_SIZE; i++) {
    int idx = (historyIndex + i) % HISTORY_SIZE;
    float temp = tempHistory[idx];
    if (isnan(temp)) continue;

    int x = graphX + i * (graphW / (HISTORY_SIZE - 1));
    int y = graphY - map(temp * 100, minT * 100, maxT * 100, 0, graphH);

    tft.fillCircle(x, y, 4, ST77XX_RED);

    if (prevX >= 0) {
      tft.drawLine(prevX, prevY, x, y, ST77XX_RED);
    }

    prevX = x;
    prevY = y;
  }
}

/* ===== init ===== */
void setup() {
  Serial.begin(115200);
  delay(500);

  dht.begin();
  delay(2000);  //  DHT安定動作のおまじない

  tft.init(240, 240);
  tft.setRotation(3);  // ディスプレイの表示向き
  tft.fillScreen(ST77XX_BLACK);

  // 履歴初期化
  for (int i = 0; i < HISTORY_SIZE; i++) {
    tempHistory[i] = NAN;
  }

  drawHeader(-99);
  drawGraph();
}

/* ===== メインループ ===== */
void loop() {
  unsigned long now = millis();

  if (now - lastMeasure < interval) return;
  lastMeasure = now;

  float temp = dht.readTemperature();

  if (!isnan(temp)) {
    lastValidTemp = temp;
  }

  if (isnan(lastValidTemp)) return;

  Serial.print("Temp: ");
  Serial.print(lastValidTemp);
  Serial.println(" C");

  tempHistory[historyIndex] = lastValidTemp;
  historyIndex = (historyIndex + 1) % HISTORY_SIZE;

  drawHeader(lastValidTemp);
  drawGraph();
}
