Spresenseによる歩数計付きGPSトラッカ

SpresenseでELTRESアドオンボードを利用して、
歩数とGPS座標をサーバへ送信します。
歩数は、加速度センサを利用して計測します。
計測方法は、Arduino Spresenseのサンプルコードである
「Step Counterサンプルスケッチ」を参考にしています。

• SPRESENSEメインボード
• SPRESENSE用Qwiic接続基板
• Qwiicケーブル（Qwiic -Qwiic）50 mm
• Qwiic - LSM6DSO搭載 6DoFモジュール
• ELTRESアドオンボード
• SPRESENSE用ELTRESアドオンボード対応 LPWAアンテナ
• uFL接続 15mm GPS用アンテナ

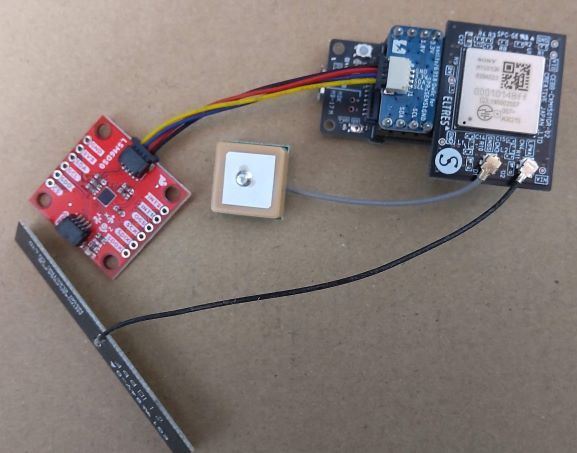

接続箇所はそれぞれ一通りなので、つなげていきます。

歩数計付きGPSトラッカ
#include <EltresAddonBoard.h>
#include <SparkFunLSM6DSO.h>

#include <MemoryUtil.h>
#include <SensorManager.h>
#include <AccelSensor.h>
#include <Aesm.h>
#include <ApplicationSensor.h>


const int walking_stride          = 60; /* 60cm */
const int running_stride          = 80; /* 80cm */

const int accel_range             =  2; /* 2G */
const int accel_rate              = 52; /* 52 Hz */
// const int accel_rate              = 50; /* 50 Hz */
const int accel_sample_num        = 50; /* 50 sample */
const int accel_sample_size       = sizeof(float) * 3;

/*  最新）GGS情報 */
static eltres_board_gga_info last_gga_info;
/* （最新）緯度：dmm形式の度 */
static uint8_t last_lat_deg;
/* （最新）緯度：dmm形式の分 */
static double last_lat_min;
/* （最新）経度：dmm形式の度 */
static uint8_t last_lon_deg;
/* （最新）経度：dmm形式の分 */
static double last_lon_min;
/* GNSS情報更新時間 */
static uint32_t last_gnss_update_time;
/* ペイロード格納領域 */
static uint8_t payload_data[16];
/* 歩数の最新値 */
uint32_t latest_step = 0;
/* 加速度センサ */
static LSM6DSO myIMU;

/**
 * ペイロードの作成と設定
 */
void set_eltres_payload(void)
{
  String temp;
  const uint8_t lat_deg = last_lat_deg;
  const uint8_t lon_deg = last_lon_deg;
  const double lat_min = last_lat_min;
  const double lon_min = last_lon_min;

  memset(payload_data, 0, sizeof(payload_data));

  payload_data[0] = 0x81;

  // 緯度
  temp = String(lat_deg);
  payload_data[1] = ((temp.charAt(0) - '0') << 4) + (temp.charAt(1) - '0');
  temp = String(lat_min / 100, 6).substring(2);
  payload_data[2] = ((temp.charAt(0) - '0') << 4) + (temp.charAt(1) - '0');
  payload_data[3] = ((temp.charAt(2) - '0') << 4) + (temp.charAt(3) - '0');
  payload_data[4] = ((temp.charAt(4) - '0') << 4) + (temp.charAt(5) - '0');

  // 経度
  temp = String(lon_deg);
  payload_data[5] = (temp.charAt(0) - '0');
  payload_data[6] = ((temp.charAt(1) - '0') << 4) + (temp.charAt(2) - '0');
  temp = String(lon_min / 100, 6).substring(2);
  payload_data[7] = ((temp.charAt(0) - '0') << 4) + (temp.charAt(1) - '0');
  payload_data[8] = ((temp.charAt(2) - '0') << 4) + (temp.charAt(3) - '0');
  payload_data[9] = ((temp.charAt(4) - '0') << 4) + (temp.charAt(5) - '0');

  // epoch秒のところに歩数を入れる
  payload_data[10] = (uint8_t)((latest_step >> 24) & 0xff);
  payload_data[11] = (uint8_t)((latest_step >> 16) & 0xff);
  payload_data[12] = (uint8_t)((latest_step >> 8) & 0xff);
  payload_data[13] = (uint8_t)((latest_step >> 0) & 0xff);

  EltresAddonBoard.set_payload(payload_data);
}

void eltres_event_cb(eltres_board_event event)
{
  switch (event) {
  case ELTRES_BOARD_EVT_SEND_READY:
    // 送信前通知時
    set_eltres_payload();
    break;
  }
}

void gga_event_cb(const eltres_board_gga_info *gga_info)
{
    last_gga_info = *gga_info;
    if (last_gga_info.m_pos_status) {
        last_gnss_update_time = (uint32_t) (millis() / 1000);

        int dot_index;
        String lat_str = String((char*)gga_info->m_lat);
        double lat = lat_str.toDouble();  // ddmm.mmmm
        last_lat_deg = (uint8_t) (floor(lat / 100.0));
        last_lat_min = lat - ((double)last_lat_deg) * 100.0;

        String lon_str = String((char*)gga_info->m_lon);
        double lon = lon_str.toDouble();  // ddmm.mmmm
        last_lon_deg = (uint8_t) (floor(lon / 100.0));
        last_lon_min = lon - ((double)last_lon_deg) * 100.0;
    }
}

bool step_counter_result(sensor_command_data_mh_t &data)
{
  StepCounterStepInfo* steps =
              reinterpret_cast<StepCounterStepInfo*>
              (StepCountReader.subscribe(data));
  if (steps == NULL)
    {
      return 0;
    }

  latest_step = steps->step;
  return 0;
}


void setup()
{
  Serial.begin(115200);

  eltres_board_result e_ret;
  e_ret = EltresAddonBoard.begin(ELTRES_BOARD_SEND_MODE_1MIN,
        eltres_event_cb, gga_event_cb);
    if (e_ret != ELTRES_BOARD_RESULT_OK) {
        exit(1);
    }

  delay(500);
  Wire.begin();
  delay(10);
  myIMU.begin();
  // myIMU.initialize(BASIC_SETTINGS);
  myIMU.setIncrement();
  myIMU.setAccelRange(accel_range);
  myIMU.setAccelDataRate(accel_rate);
  myIMU.setBlockDataUpdate(true);

  /* Initialize sensor class */

  SensorManager.begin();

  AccelSensor.begin(SEN_accelID,
                    accel_rate,
                    accel_sample_num,
                    accel_sample_size);

  Aesm.begin(SEN_stepcounterID,
             SUBSCRIPTION(SEN_accelID),
             accel_rate,
             accel_sample_num,
             accel_sample_size);

  StepCountReader.begin(SEN_app0ID,
                        SUBSCRIPTION(SEN_stepcounterID),
                        step_counter_result);

  Aesm.set(walking_stride, running_stride);
}

void loop()
{
  float x;
  float y;
  float z;

  x = myIMU.readFloatAccelX();
  y = myIMU.readFloatAccelY();
  z = myIMU.readFloatAccelZ();

  AccelSensor.write_data(x, y, z);
}

実際にデータを送信してみて、歩数が多いところがありました。
Spresenseのサンプルソースコードの処理に従っているため、
一部補正値などの指定が間違っている可能性がありますが、
加速度センサに合わせた調整も必要かもしれません。
