elchika運営のisakonです!
今回はESP8266と圧力センサーを使って、センサーに圧力が加わっているかどうかを監視し、結果をSlackのメッセージとして投稿するものを作っていこうと思います。
使用したもの
- ESPr® One(Arduino Uno同一形状 ESP-WROOM-02開発ボード)
- 圧力センサーFSR402
- カーボン抵抗 1/4W 10kΩ
- Arduino用アクリルベースセット(透明青)
- 丸ピンIC用ソケット 1×2
- 熱収縮チューブ
- ジャンパー線
Arduino IDEはv1.8.9を使用しています。
ESP8266の後継品としてBluetoothを内蔵しているESP32があるので、そちらを買ったほうが色々なことができます。
ESP-WROOM-02にArduino IDEのスケッチを書き込めるように設定する
環境設定
ESP-WROOM-02はArduinoマイコンとしても使えるWi-Fiモジュールです。
モジュール自体は400円ほどで買えますが、ブレッドボードなどで扱いやすい2.54mmにピッチ変換されたものも流通しています。
今回はあらかじめArduinoと同一形状の基盤にESP-WROOM-02が搭載されている、スイッチサイエンス様のESPr® Oneを使ってみました。
給電やUSB接続ができるようになっているので、Arduino系のマイコンボードのように使える優れものです。
ただし、動作電圧が なことには気をつけましょう。
ボードを購入したスイッチサイエンス様で「ESP-WROOM-02開発ボードをArduino IDEで開発する方法」が公開されているので、参考にしながら設定していきます。

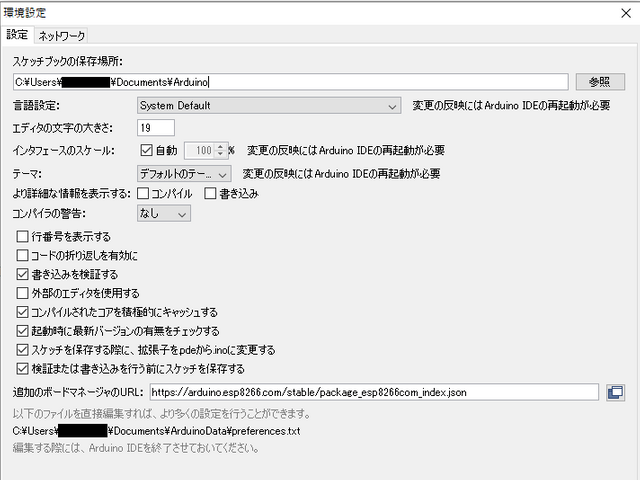

Arduino IDEを起動し、上部のツールバーから「ファイル → 環境設定」を選択します。

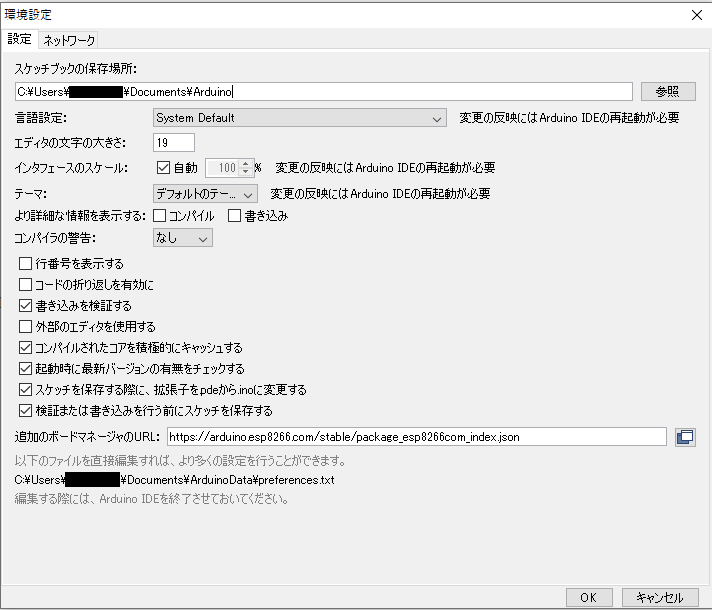

環境設定のウインドウが開くので、下部にある「追加のボードマネージャのURL」にhttps://arduino.esp8266.com/stable/package_esp8266com_index.json
を追加してOKボタンを押します。
これでボードマネージャにesp8266が出現するようになりました。

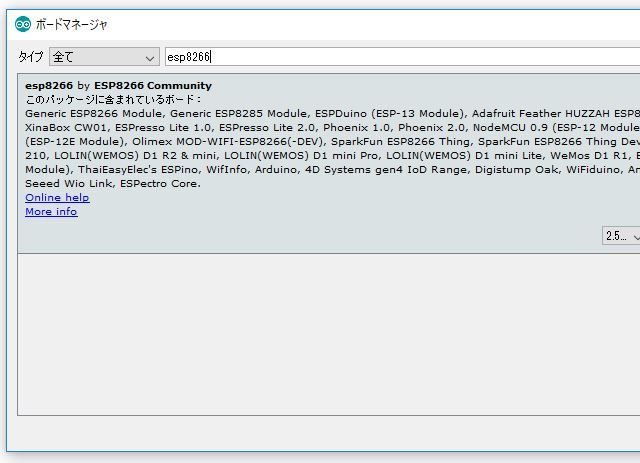

ツールバーから「ツール → ボード → ボードマネージャ」を選択します。

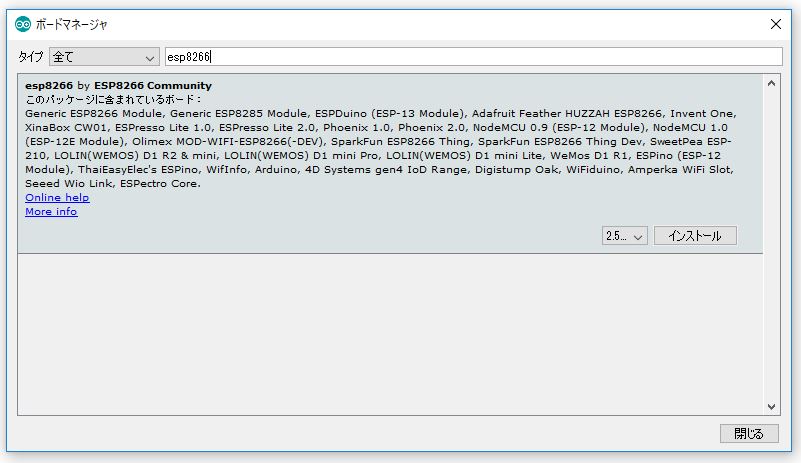

ボードマネージャのウインドウが開くので「esp8266」で検索し、出てきたパッケージをインストールします。

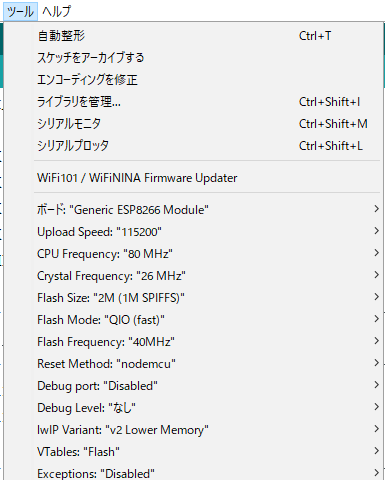

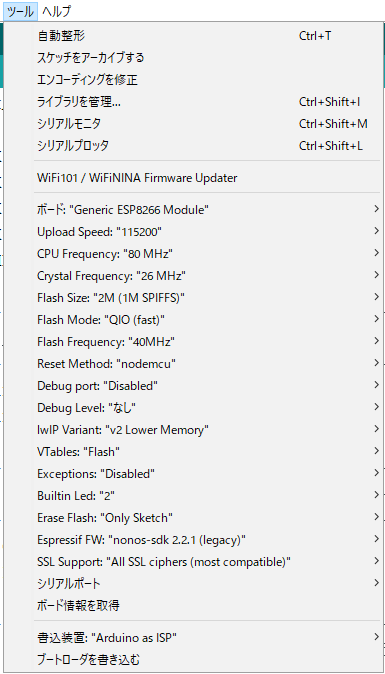

その後、ツールバーの「ツール → ボード → Generic ESP8266 Module」を選択し、下図のように設定を行いました。
これでESP-WROOM-02に対してArduino IDEでスケッチを書き込めるようになりました
動作確認
早速動かしてみましょう!試しにESPr® OneのビルトインのLEDをチカチカさせてみます。
ピッチ変換済みモジュールなどを使っている場合は、LEDと抵抗を回路に組み込んでよしなにしてください。
今回は以下のスケッチを書き込みました。
Lチカ
#define LED_PIN 14;
void setup() {
pinMode(LED_PIN, OUTPUT);
}
void loop() {
digitalWrite(LED_PIN, HIGH);
delay(1000);
digitalWrite(LED_PIN, LOW);
delay(1000);
}

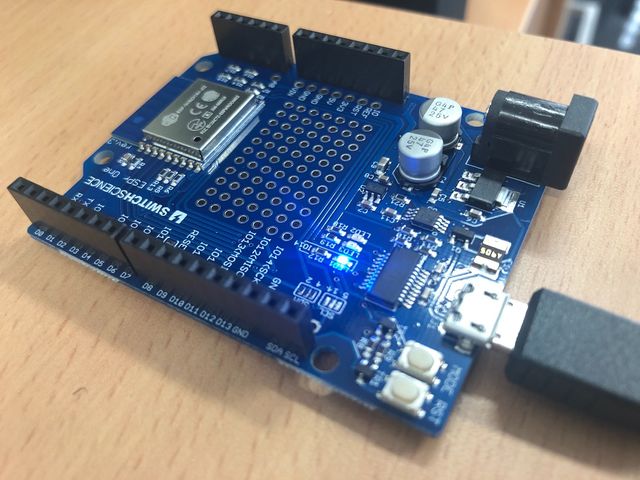

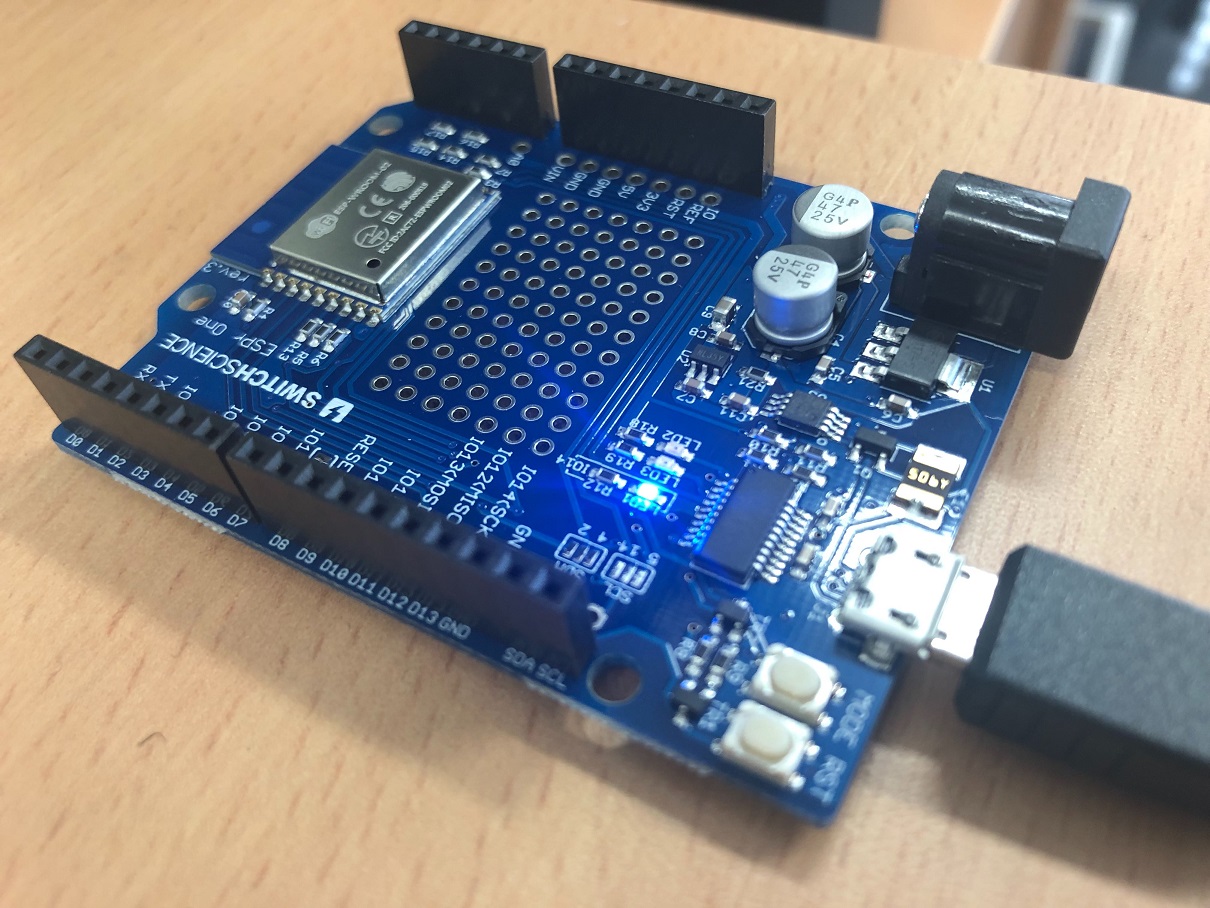

LED1の部分が点滅していればスケッチが書き込めています
圧力センサーを使う
回路を組む
今回はFSR402という圧力センサーを使います。
圧力センサーは普段は 程度の抵抗値がありますが、センサー部に指などで圧力をかけると抵抗値が下がっていきます。
購入時に付属してくるデータシートによれば、 の圧力を加えると 程度の抵抗値になるようです。

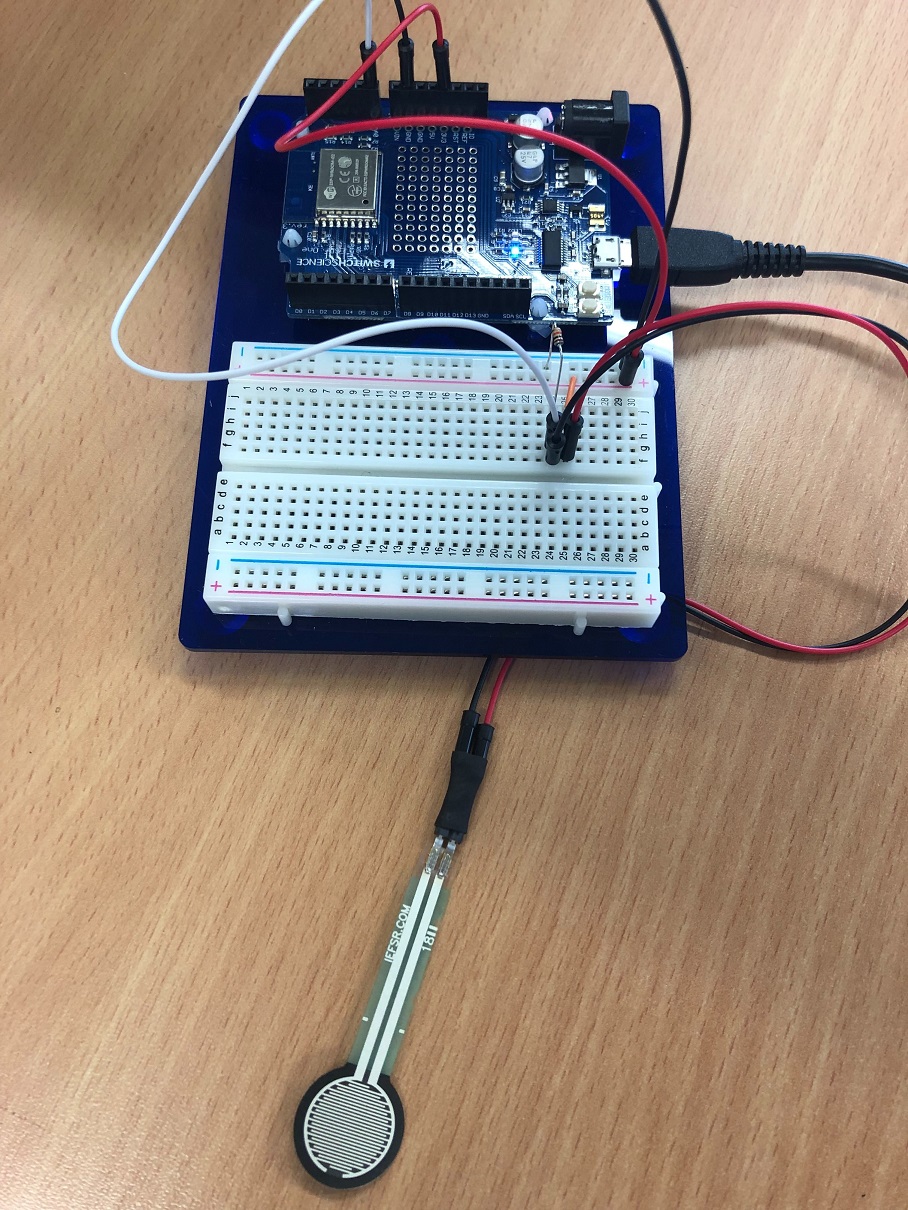

圧力センサーですが、このままだとブレッドボードに直接挿したりして使うしかなく、少し扱いづらいです。
そこで、少し取り回しを良くするために丸ピンICソケットとジャンパー線をはんだ付けして、熱圧縮チューブで絶縁したものに圧力センサーを挿して使っています。

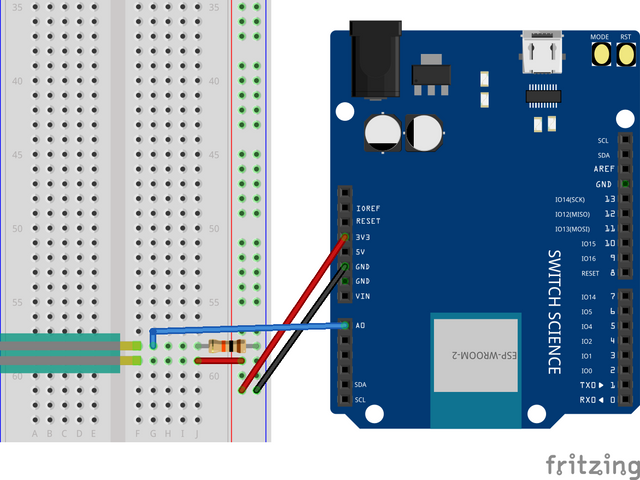

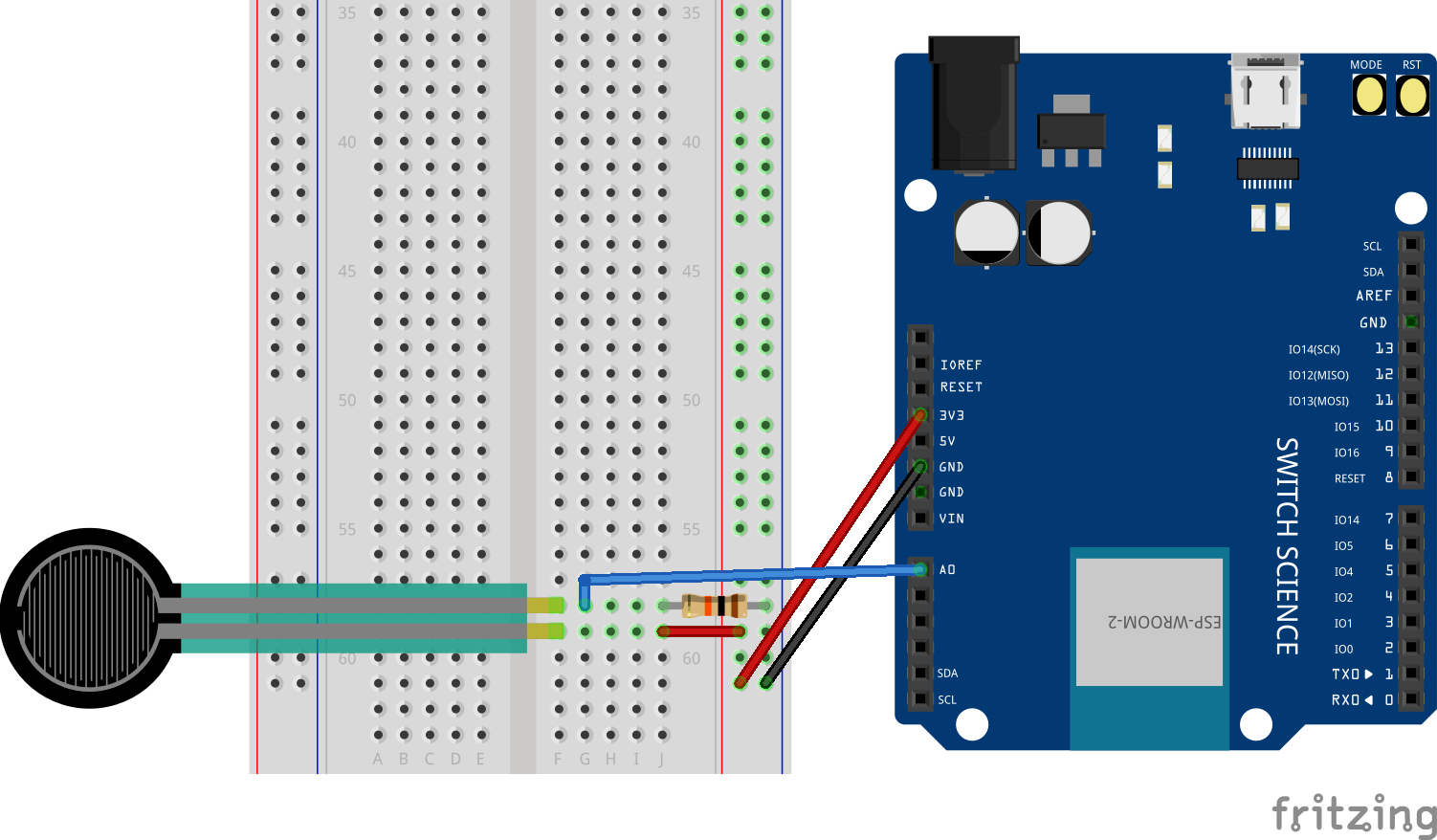

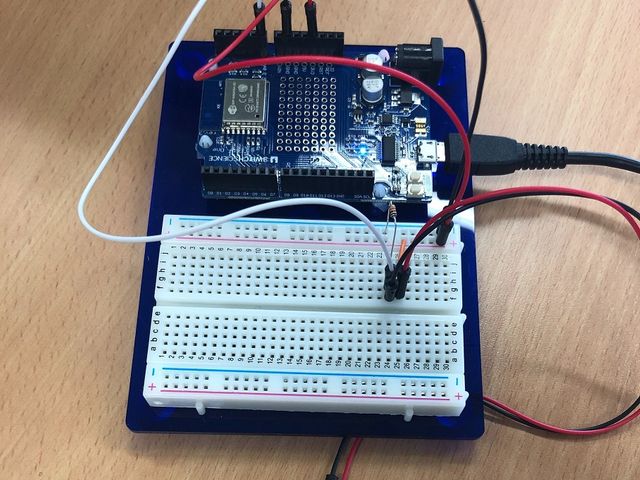

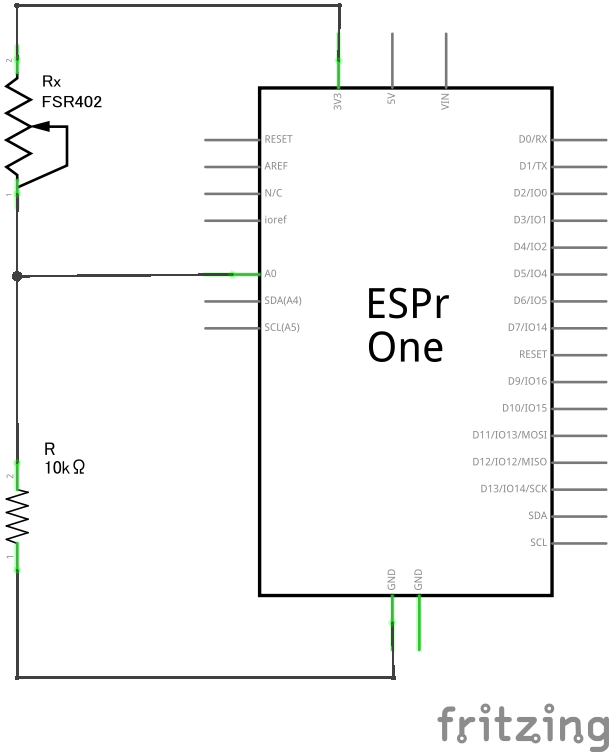

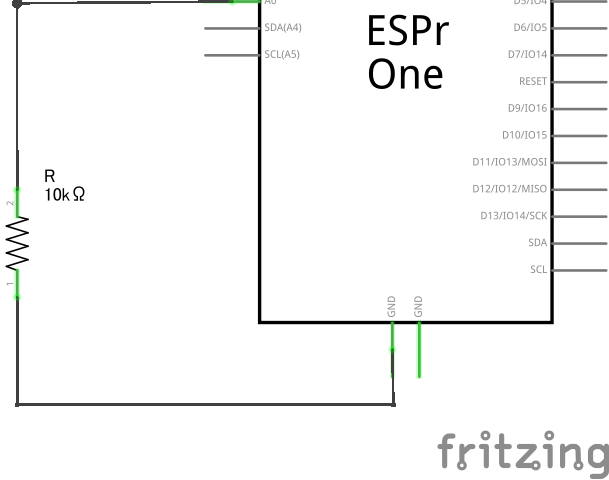

以下のような回路を組みました。
圧力センサーは に繋ぎ、もう片方は の抵抗を使ってプルダウンしています。
アナログ入力がA0のみなので、A0ピンと電圧を読み取りたい部分をジャンパー線で繋いでいます。
(ESPr® Oneの場合、入力範囲は ~ で、基板上で ~ に変換してくれます)
オームの法則により電圧降下は抵抗値に比例するので、A0の電圧を とすると、
が非常に大きい(圧力を加えていないとき)と となり、非常に小さい(十分な圧力を加えているとき)と と見なせます。
圧力を加えると電流が流れるスイッチのようなイメージです。
動作確認
Arduino IDEのツールバーの[ツール] → [シリアルモニタ]を選択してシリアルモニタを開き、右下の転送速度を115200bpsに合わせます。
その後、次のスケッチを書き込みます。
アナログピンを読み取る
void setup() {
// ESP8266の転送速度である115200bpsに設定する
Serial.begin(115200);
}
void loop() {
int value = analogRead(A0);
Serial.println(value);
delay(1000);
}
圧力センサーを指でつまんだり離したりすると、シリアルモニタに0 ~ 1024(ESP8266だと1023ではないようです)の値が表示されます。
Slackにメッセージを送信する
センサーと連動してSlackなどのサービスに通知したくなることがあると思います。
ESP8266やESP32などのWi-Fiモジュールを組み込むと、モノの状態をセンサーなどで調べつつ、インターネット経由で状態を送信して知ることができるようになります。
まずはセンサーの回路とつながずに、Slackの特定のチャンネルに通知する方法から考えていきます。
Wi-Fiルーターに接続する
ESP8266はライブラリを使えば数行を書くだけで簡単にWi-Fiルーターに接続できます。
ESP8266WiFi libraryを読みながら接続の設定をします。
ESP8266でWi-Fiルーターに接続する
#include <ESP8266WiFi.h>
// 各自設定する
static const String WIFI_SSID = "ssid";
static const String WIFI_PASSWORD = "password";
void setupWifi() {
WiFi.begin(WIFI_SSID, WIFI_PASSWORD);
// 接続に数秒かかるので接続されるまでループする
while (WiFi.status() != WL_CONNECTED) {
delay(500);
}
// DHCPによって割り当てられたIPアドレスを出力する
Serial.println(WiFi.localIP());
}
void setup() {
Serial.begin(115200);
setupWifi();
}
void loop() {
// noop
}
シニアルモニタにIPアドレスが表示されれば接続成功です。
SlackのIncoming Webhookの設定

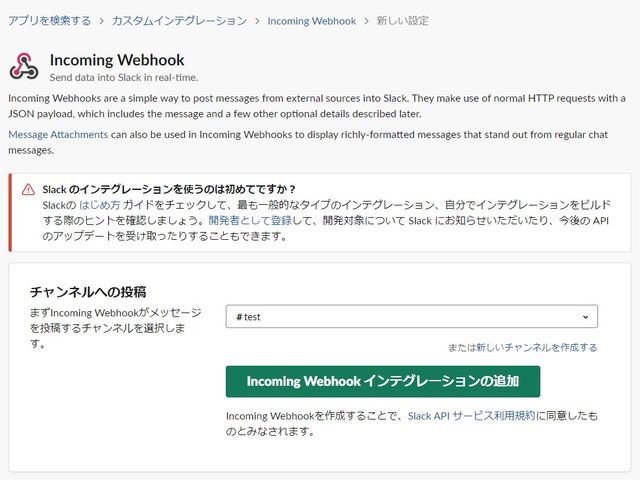

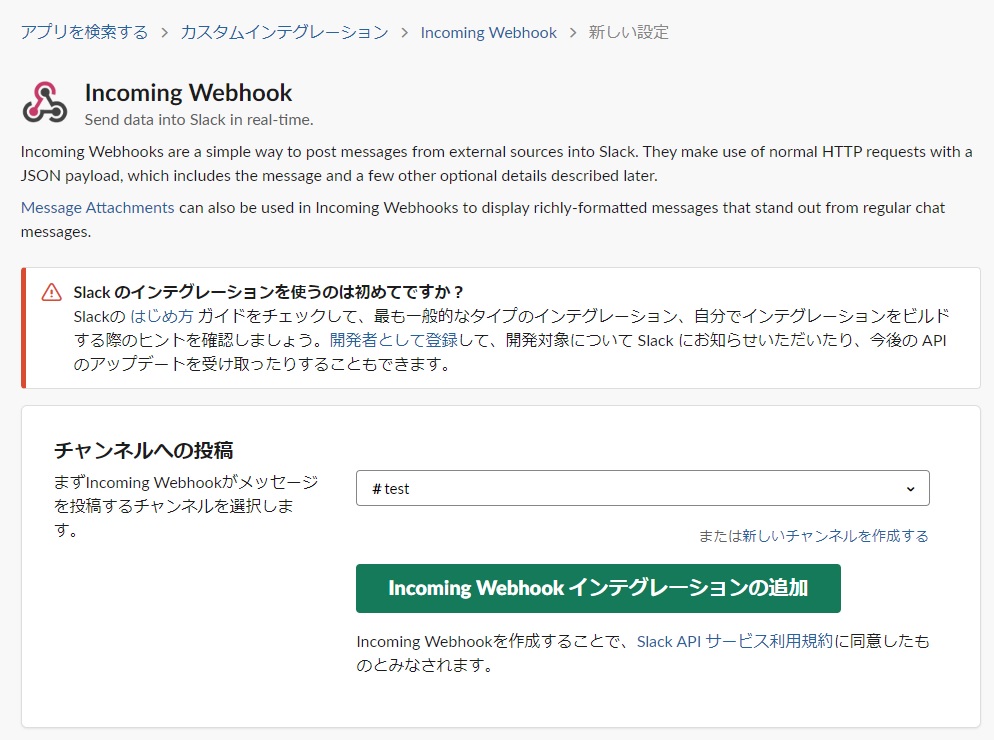

https://slack.com/services/new/incoming-webhook にアクセスします。
投稿したいチャンネルを選択して「Incoming Webhook インテグレーションの追加」を押します。

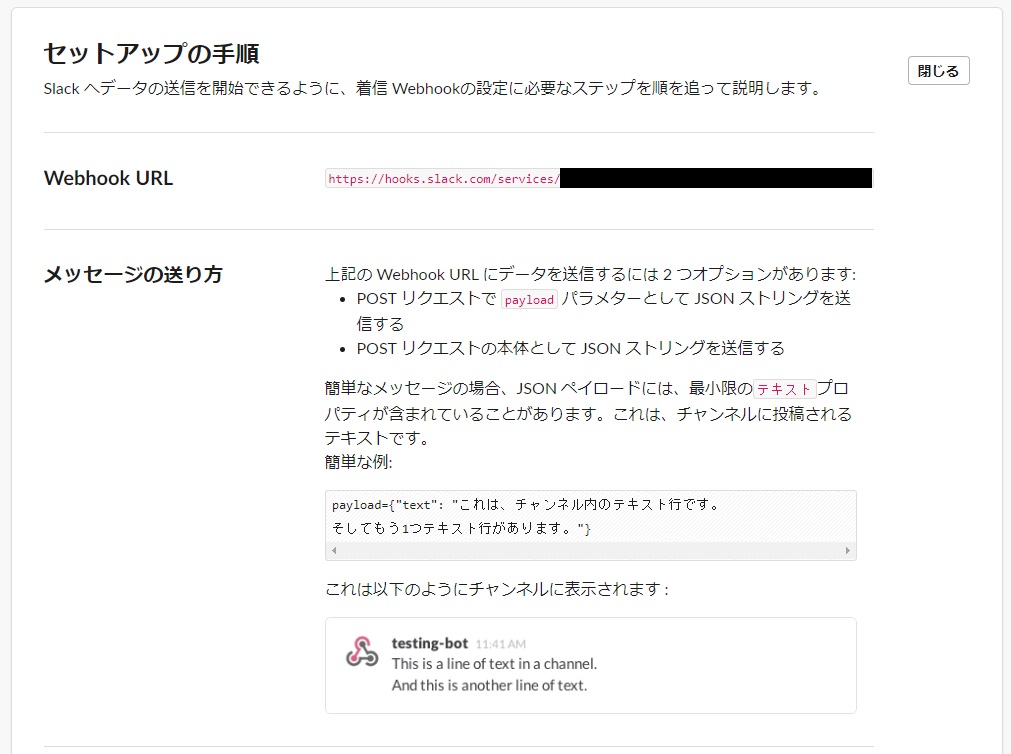

遷移先のページにWebhook URLが書いてあるのでこれを後ほど使います。
このURLを知られると他人でもメッセージを送れてしまうので、管理には気をつけましょう。
また、このページの下部でSlackで表示される名前やアイコンをカスタマイズできます。
メッセージを送信するスケッチを書き込む
先ほど表示されたWebhook URLに対して、POSTリクエストで文字列のJSONを送信すると、指定したチャンネルに投稿されます。
単純なメッセージを送信するだけならpayload={"text": "送信したいメッセージ"}
の文字列を送信すれば投稿できます。
投稿ごとにユーザー名を変えたければusername
を、アイコンを変えたければicon_emoji
を送信するJSONに含めれば変えられます。
IncomingWebhookでSlackにメッセージを送信する
#include <ESP8266WiFi.h>
#include <WiFiClientSecure.h>
#include <WiFiUdp.h>
static const String WIFI_SSID = "ssid";
static const String WIFI_PASSWORD = "password";
static const String SLACK_HOST = "hooks.slack.com";
static const String SLACK_URL = "webhook url";
static const int PORT = 443;
// https通信に使うSlackの2021/02/12まで有効な証明書の拇印
// Chromeのアドレスバーの鍵マーク → 証明書 → 詳細タブ → 拇印の行 の値をコピーする
static const char* FINGERPRINT = "c10d5349d23ee52ba261d59e6f990d3dfd8bb2b3";
void setupWifi() {
WiFi.begin(WIFI_SSID, WIFI_PASSWORD);
while (WiFi.status() != WL_CONNECTED) {
delay(500);
}
Serial.println(WiFi.localIP());
}
void submitSlack() {
WiFiClientSecure client;
client.setFingerprint(FINGERPRINT);
if (!client.connect(SLACK_HOST, PORT)) {
Serial.println("Slackとの接続に失敗しました");
}
String message = "ESP8266からの送信テスト";
String payload = "payload={\"text\": \"" + message + "\"}";
Serial.println(payload.c_str());
String request = "POST " + SLACK_URL + " HTTP/1.1\n" +
"Host: " + SLACK_HOST + "\n" +
"User-Agent: ESP8266\n" +
"Connection: close\n" +
"Content-Type: application/x-www-form-urlencoded\n" +
"Content-Length: " + payload.length() + "\n\n" +
payload;
client.println(request);
delay(7000);
while (client.available()) {
// 終端文字まで文字列を読む(終端文字は破棄される)
String line = client.readStringUntil('\r');
Serial.print(line);
}
Serial.println("");
client.stop();
}
void setup() {
Serial.begin(115200);
setupWifi();
submitSlack();
}
void loop() {
// noop
}

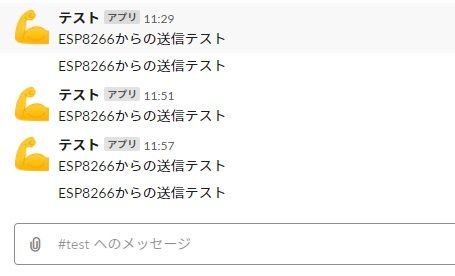

スケッチを書き込んでしばらくすると、Slackの指定したチャンネルにメッセージが投稿されます。
圧力検知とSlackへの投稿を組み合わせる
Wi-Fiルーターがあって給電さえできれば圧力を検知した結果をSlackに送信できるようにします。
圧力センサーを使ったスケッチとSlackにメッセージを送信するスケッチを組み合わせます。
圧力センサーに圧力がかかったときにSlackにメッセージを送信する
// 同様の実装なので省略(以下...で既存のコードと同じなので省略の意味)
static const int THRESHOLD = 512;
boolean isEnabled = false;
// ...
void submitSlack() {
// ...
String message = isEnabled ? ":nauseated_face:" : ":face_vomiting:";
// ...
}
void setup() {
Serial.begin(115200);
setupWifi();
}
void loop() {
int value = analogRead(A0);
boolean isPressing = value >= THRESHOLD;
if (isEnabled != isPressing) {
isEnabled = isPressing;
submitSlack();
}
delay(1000);
}

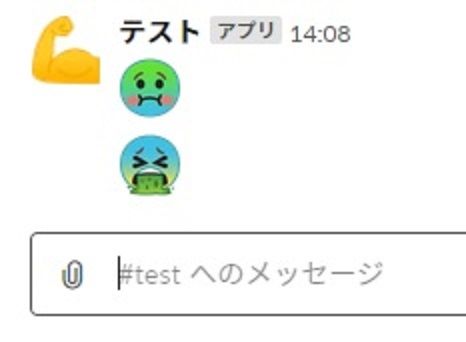

これで圧力センサーに一定以上の圧力を加えているときと、圧力を加えるのをやめたときにSlackにメッセージが投稿されます
