BME680の温湿度・気圧情報をELTRESに送信

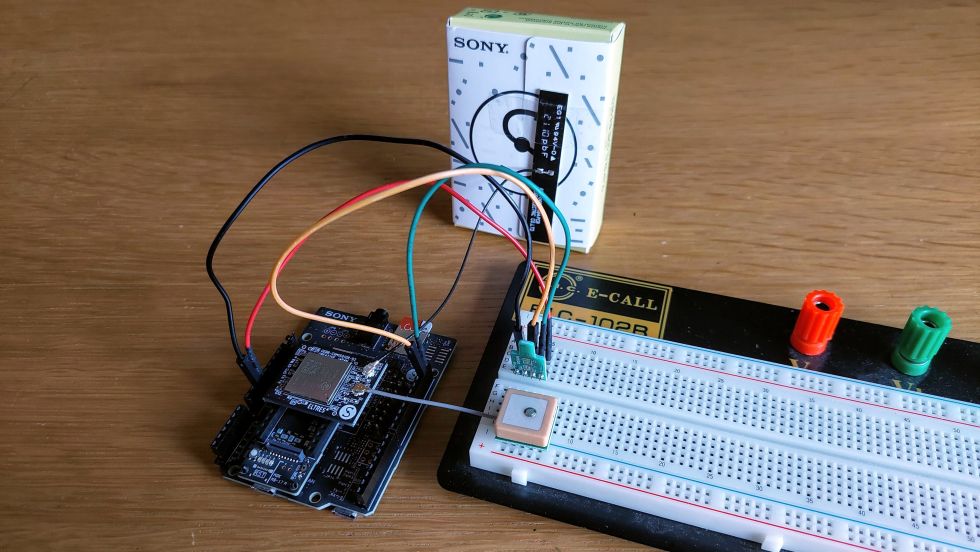

BME680使用温湿度・気圧・ガスセンサモジュールキット (秋月電子通商[AE-BME680]通販コードK-14469)の温湿度・気圧情報を送信します。

本プログラムは，BME680使用温湿度・気圧・ガスセンサモジュールキット(秋月電子通商[AE-BME680]通販コードK-14469)を使って，温度，湿度，気圧を取得し，その値をCLIP Viewer Liteの温度・湿度・気圧ペイロードのフォーマット仕様に合わせてELTRES送信します．

ELTRESエラー，測定開始エラー時を除き，初回GNSS電波受信後にELTRES送信を開始し継続します．温度・湿度・気圧ペイロードに設定した値はシリアルモニタで確認することができます．また，ELTRESエラー，測定開始エラー時を除き，5秒毎に取得した温度，湿度，気圧をシリアルモニタへ出力します．

ELTRESエラー，測定開始エラー時は異常終了状態でループします．
LEDの動きについては補足事項を確認してください．

Arduino IDEを利用するSpresense Arduino 開発環境(2.5.0)上で利用できます．
以下のArduinoライブラリを利用します．
・ELTRESアドオンボード用ライブラリ(1.1.0)
・Adafruit BME680 Library(2.0.2)
https://github.com/adafruit/Adafruit_BME680

ELTRESアドオンボード用ライブラリをArduino IDEにインストールします．
Adafruit BME680 LibraryをArduino IDEにインストールします．
以下の手順でインストールできます．
2-1. Arduino IDEの上部メニューから「ツール」->「ライブラリの管理」を選択します．
2-2. ライブラリマネージャを起動するので，検索バーに「BME680」を入力します．
2-3. ライブラリの一覧が更新されると，「Adafruit BME680 Library」が表示されます．
「Adafruit BME680 Library」の「インストール」ボタンをクリックします．
2-4. Dependencies確認のウインドウが表示された場合，
「Install all」ボタンをクリックします．
※他のライブラリのインストール状況により，
この確認ウインドウは表示されない場合があります．
本プログラムをArduino IDEで開き，Spresenseに書き込みます．
電源を入れてプログラムを起動します．
シリアルモニタを確認したい場合，Arduino IDEと接続し，
Arduino IDEの上部メニューから「ツール」->「シリアルモニタ」を選択し，シリアルモニタを起動します．
・温度・湿度・気圧ペイロードに設定した値は"[setup_payload_temp_hum]"，"[setup_payload_pres]"から始まる出力で確認できます．
・取得した温度，湿度，気圧は"[measure]"から始まる出力で確認できます．

本プログラムは，ELTRES送信間隔が1分であることを前提としてます．
3分契約の場合，EltresAddonBoard.begin()の引数 ELTRES_BOARD_SEND_MODE_1MIN を
ELTRES_BOARD_SEND_MODE_3MIN に変更してください．

本プログラムは，下記のようにLEDを用いて状態を表現します．
LED0：[プログラム状態] 起動中：点灯，正常・異常終了：消灯
LED1：[GNSS電波状態] 受信中：点灯，未受信：消灯
LED2：[ELTRES状態] 送信中：点灯，待機中：消灯
LED3：[エラー状態] GNSS受信エラー：点滅，ELTRESエラー，測定開始エラー：点灯，エラー無し：消灯
※GNSS受信エラー発生時はGNSS電波受信するまで待ち続けます．（LED0は点灯，LED3は点滅）
※ELTRESエラー，測定開始エラー発生時は異常終了状態でループします．（LED0は消灯，LED3は点灯）

BME680使用温湿度・気圧・ガスセンサモジュールキット
https://akizukidenshi.com/catalog/g/gK-14469/

温湿度・気圧・ガスセンサ（BOSCH製BME680）の詳細仕様については下記を参照してください．
https://akizukidenshi.com/download/ds/bosch/bme680.pdf


eltres_bme680.ino
#include <Wire.h>
#include <SPI.h>

#include <EltresAddonBoard.h>

// BME680用ライブラリのインクルード
#include <Adafruit_Sensor.h>
#include "Adafruit_BME680.h"

#define SEALEVELPRESSURE_HPA (1016.2)  // 東京の海面気圧
Adafruit_BME680 bme; // I2C

// PIN定義：LED(プログラム状態)
#define LED_RUN PIN_LED0
// PIN定義：LED(GNSS電波状態)
#define LED_GNSS PIN_LED1
// PIN定義：LED(ELTRES状態)
#define LED_SND PIN_LED2
// PIN定義：LED(エラー状態)
#define LED_ERR PIN_LED3

// プログラム内部状態：初期状態
#define PROGRAM_STS_INIT      (0)
// プログラム内部状態：起動中
#define PROGRAM_STS_RUNNING   (1)
// プログラム内部状態：終了
#define PROGRAM_STS_STOPPED   (3)

// プログラム内部状態
int program_sts = PROGRAM_STS_INIT;
// GNSS電波受信タイムアウト（GNSS受信エラー）発生フラグ
bool gnss_recevie_timeout = false;
// 点滅処理で最後に変更した時間
uint64_t last_change_blink_time = 0;
// イベント通知での送信直前通知（5秒前）受信フラグ
bool event_send_ready = false;
// ペイロードデータ格納場所
uint8_t payload[16];
// ペイロードデータの内容
bool send_temp_hum = true;

// 最新値（温度）
float last_temp = 0;
// 最新値（湿度）
float last_hum = 0;
// 最新値（気圧）
float last_pres = 0;

/**
 * @brief イベント通知受信コールバック
 * @param event イベント種別
 */
void eltres_event_cb(eltres_board_event event) {
  switch (event) {
  case ELTRES_BOARD_EVT_GNSS_TMOUT:
    // GNSS電波受信タイムアウト
    Serial.println("gnss wait timeout error.");
    gnss_recevie_timeout = true;
    break;
  case ELTRES_BOARD_EVT_IDLE:
    // アイドル状態
    Serial.println("waiting sending timings.");
    digitalWrite(LED_SND, LOW);
    break;
  case ELTRES_BOARD_EVT_SEND_READY:
    // 送信直前通知（5秒前）
    Serial.println("Shortly before sending, so setup payload if need.");
    event_send_ready = true;
    break;
  case ELTRES_BOARD_EVT_SENDING:
    // 送信開始
    Serial.println("start sending.");
    digitalWrite(LED_SND, HIGH);
    break;
  case ELTRES_BOARD_EVT_GNSS_UNRECEIVE:
    // GNSS電波未受信
    Serial.println("gnss wave has not been received.");
    digitalWrite(LED_GNSS, LOW);
    break;
  case ELTRES_BOARD_EVT_GNSS_RECEIVE:
    // GNSS電波受信
    Serial.println("gnss wave has been received.");
    digitalWrite(LED_GNSS, HIGH);
    gnss_recevie_timeout = false;
    break;
  case ELTRES_BOARD_EVT_FAULT:
    // 内部エラー発生
    Serial.println("internal error.");
    break;
  }
}

/**
 * @brief setup()関数
 */
void setup() {
  // シリアルモニタ出力設定
  Serial.begin(115200);
  while (!Serial);
  Serial.println(F("ELTRES BME680 program"));

  // LED初期設定
  pinMode(LED_RUN, OUTPUT);
  digitalWrite(LED_RUN, HIGH);
  pinMode(LED_GNSS, OUTPUT);
  digitalWrite(LED_GNSS, LOW);
  pinMode(LED_SND, OUTPUT);
  digitalWrite(LED_SND, LOW);
  pinMode(LED_ERR, OUTPUT);
  digitalWrite(LED_ERR, LOW);

  // ELTRES起動処理
  eltres_board_result ret = EltresAddonBoard.begin(ELTRES_BOARD_SEND_MODE_1MIN,eltres_event_cb, NULL);
  if (ret != ELTRES_BOARD_RESULT_OK) {
    // ELTRESエラー発生
    digitalWrite(LED_RUN, LOW);
    digitalWrite(LED_ERR, HIGH);
    program_sts = PROGRAM_STS_STOPPED;
    Serial.print("cannot start eltres board (");
    Serial.print(ret);
    Serial.println(").");
    return;
  }

  // 測定開始
  if (!bme.begin()) {
    // 測定開始エラー
    Serial.println("Could not find a valid BME680 sensor, check wiring!");
    EltresAddonBoard.end();
    digitalWrite(LED_RUN, LOW);
    digitalWrite(LED_ERR, HIGH);
    program_sts = PROGRAM_STS_STOPPED;
    return;
  }

  // 正常
  program_sts = PROGRAM_STS_RUNNING;

  // オーバーサンプリングのセットアップとフィルタ初期化
  bme.setTemperatureOversampling(BME680_OS_8X);
  bme.setHumidityOversampling(BME680_OS_2X);
  bme.setPressureOversampling(BME680_OS_4X);
  bme.setIIRFilterSize(BME680_FILTER_SIZE_3);
  bme.setGasHeater(320, 150); // 320*C for 150 ms
}

/**
 * @brief loop()関数
 */
void loop() {
  if (! bme.performReading()) {
    Serial.println("Failed to perform reading :(");
    return;
  }

  switch (program_sts) {
    case PROGRAM_STS_RUNNING:
      // プログラム内部状態：起動中
      if (gnss_recevie_timeout) {
        // GNSS電波受信タイムアウト（GNSS受信エラー）時の点滅処理
        uint64_t now_time = millis();
        if ((now_time - last_change_blink_time) >= 1000) {
          last_change_blink_time = now_time;
          bool set_value = digitalRead(LED_ERR);
          bool next_value = (set_value == LOW) ? HIGH : LOW;
          digitalWrite(LED_ERR, next_value);
        }
      } else {
        digitalWrite(LED_ERR, LOW);
      }

      if (event_send_ready) {
        // 送信直前通知時の処理
        event_send_ready = false;

        if (send_temp_hum){
          setup_payload_temp_hum(last_temp, last_hum);
          // 気温，湿度送信ペイロードの設定
          EltresAddonBoard.set_payload(payload);
          send_temp_hum = false;
        } else {
          setup_payload_pres(last_pres);
          // 気圧ペイロードの設定
          EltresAddonBoard.set_payload(payload);
          send_temp_hum = true;
        }
      }

      // BME680から値を取得し，最新値を更新
      measure_bme680();
      break;

    case PROGRAM_STS_STOPPED:
      // プログラム内部状態：終了
      break;
  }

  // 次のループ処理まで100ミリ秒待機
  delay(100);
}

/**
 * @brief 温度・湿度 ペイロード設定
 * @param temp 温度
 * @param hum 湿度
 */
void setup_payload_temp_hum(float temp, float hum) {

  // 設定情報をシリアルモニタへ出力
  Serial.print("[setup_payload_temp_hum]");
  Serial.print("tem:");
  Serial.print(temp, 6);
  Serial.print(",hum:");
  Serial.print(hum, 6);
  Serial.println();

  // ペイロード領域初期化
  memset(payload, 0x00, sizeof(payload));
  // ペイロード種別[温度・湿度・CO2ペイロード]設定
  payload[0] = 0x82;
  // 温度設定
  uint32_t raw;
  raw = *((uint32_t*)&temp);
  payload[1] = (uint8_t)((raw >> 24) & 0xff);
  payload[2] = (uint8_t)((raw >> 16) & 0xff);
  payload[3] = (uint8_t)((raw >> 8) & 0xff);
  payload[4] = (uint8_t)((raw >> 0) & 0xff);
  // 湿度設定
  raw = *((uint32_t*)&hum);
  payload[5] = (uint8_t)((raw >> 24) & 0xff);
  payload[6] = (uint8_t)((raw >> 16) & 0xff);
  payload[7] = (uint8_t)((raw >> 8) & 0xff);
  payload[8] = (uint8_t)((raw >> 0) & 0xff);
}

/**
 * @brief 気圧 ペイロード設定
 * @param pres 気圧
 */
void setup_payload_pres(float pres) {

  // 設定情報をシリアルモニタへ出力
  Serial.print("[setup_payload_pres]");
  Serial.print("pres:");
  Serial.print(pres, 6);
  Serial.println();

  // ペイロード領域初期化
  memset(payload, 0x00, sizeof(payload));
  // ペイロード種別[気圧・圧力・照度・距離ペイロード]設定
  payload[0] = 0x85;
  // 気圧設定
  uint32_t raw;
  raw = *((uint32_t*)&pres);
  payload[1] = (uint8_t)((raw >> 24) & 0xff);
  payload[2] = (uint8_t)((raw >> 16) & 0xff);
  payload[3] = (uint8_t)((raw >> 8) & 0xff);
  payload[4] = (uint8_t)((raw >> 0) & 0xff);
}

/**
 * @brief BME680から温度，湿度，気圧を取得し，最新値を更新
 */
void measure_bme680() {
  // 最新値の更新
  last_temp = bme.temperature;
  last_hum = bme.humidity;
  last_pres = bme.pressure / 100.0;


  // 最新値をシリアルモニタへ出力
  Serial.println("[measure]:");

  Serial.print("Temperature = ");
  Serial.print(last_temp, 6);
  Serial.println(" °C");

  Serial.print("Humidity = ");
  Serial.print(last_hum, 6);
  Serial.println(" %");

  Serial.print("Pressure = ");
  Serial.print(last_pres, 6);
  Serial.println(" hPa");
  Serial.println();
}
