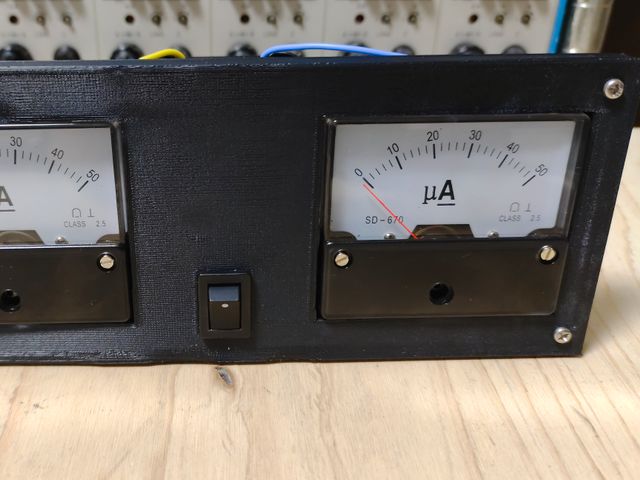

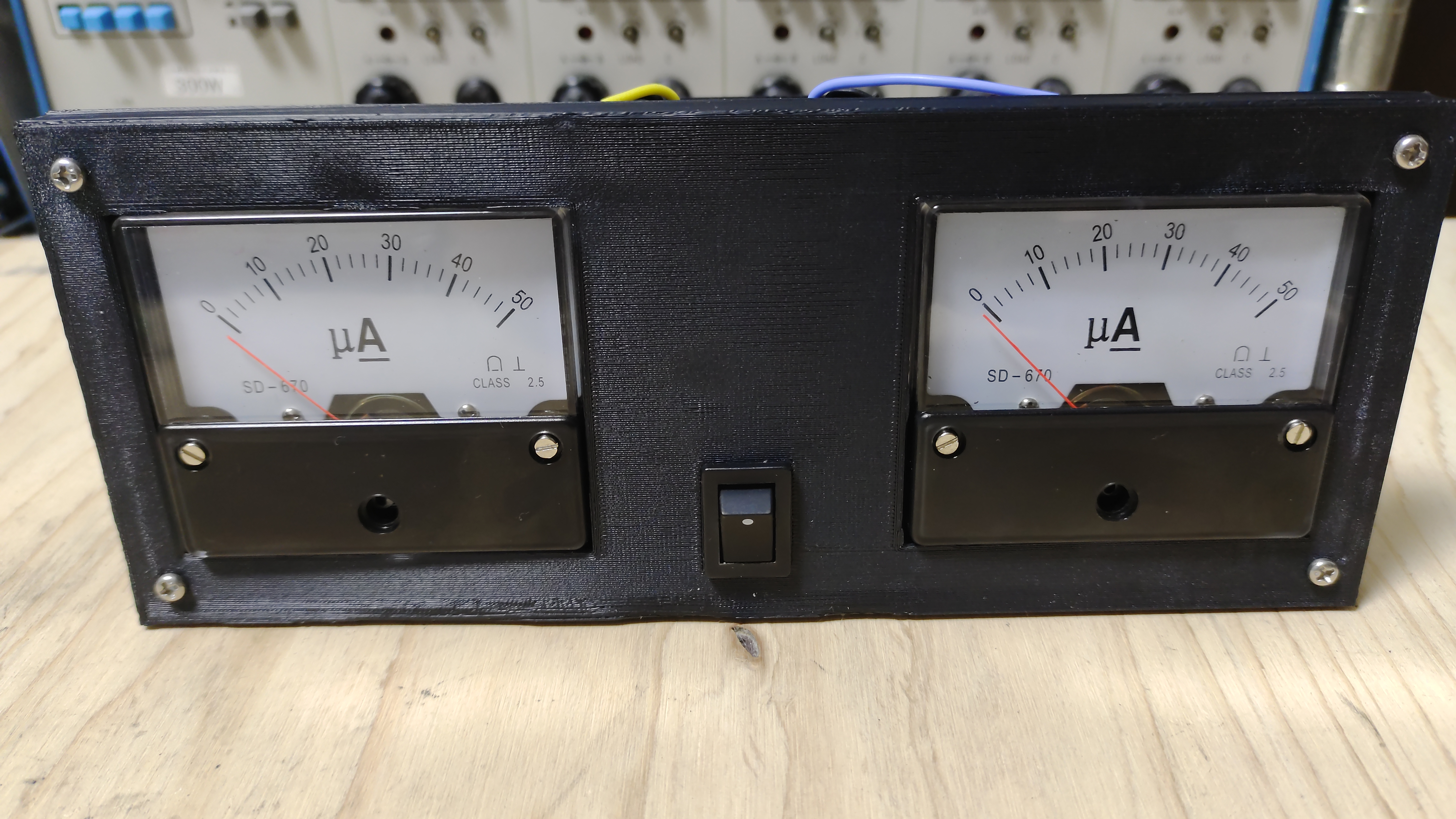

アナログ電流計とオペアンプで作るVUメータ

某所でアナログ電流計(ジャンク)を2つ入手した。
これはVUメータにするしかない!!

VUメータは音量感を視覚的に分かりやすく表示するためのメータ。
入力信号の大きさ[dBm]に応じて-20から+3[dB]をVUとして示す。
デジタルレコーディングでは0VU = -18dBFSを基準とすることがJAPRSにより推奨されている。

VUメータは対数目盛りとなっているため、入力信号をそのまま整流・平滑したものをメータに入力すればそれっぽく振れそう。

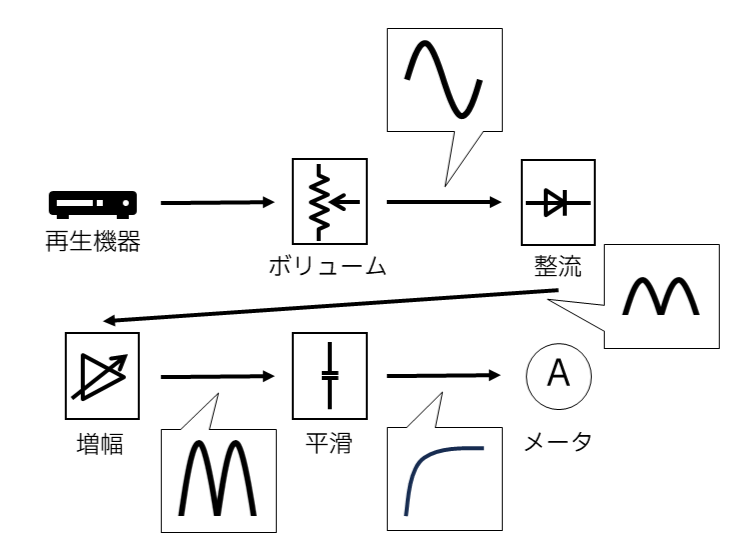

よって図1に示すような回路を設計すればよい。

また、今回はできるだけ低電圧駆動(5V以下)が可能な回路を製作したい。
そのためには、よく見かけるダイオードによる整流回路ではなく、オペアンプを用いたロスのない整流回路を用いる。
ここでは、CQ connectに単電源OPアンプを使ったAC-DCコンバータとしてピッタリな回路が載っていたため、これを参考にする。
※実際のVUメータと特に小さい信号に対する特性が異なってしまう可能性が高いが目をつむる。

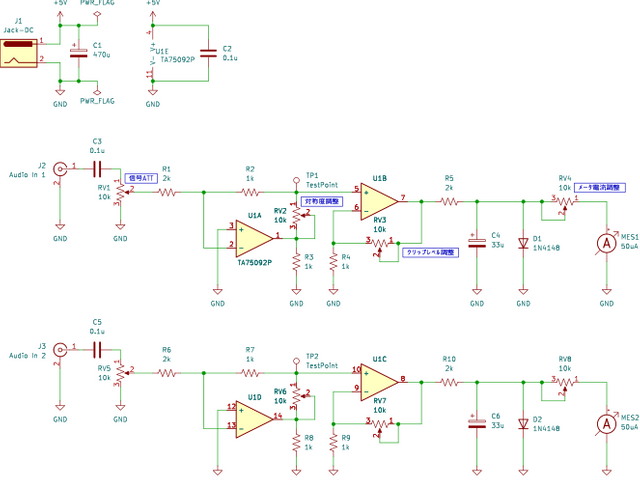

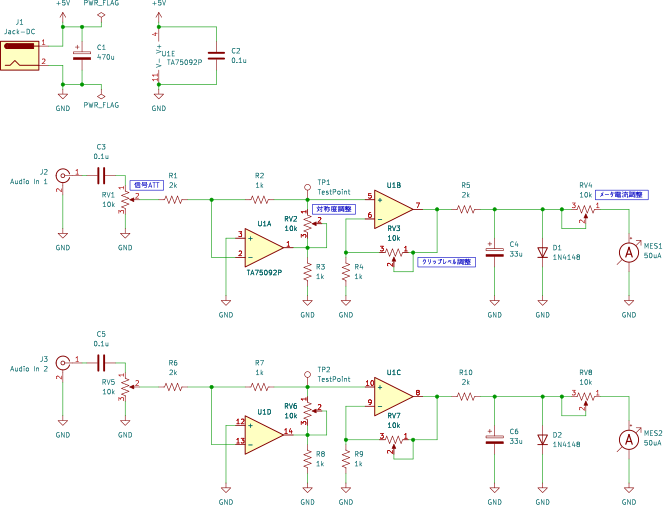

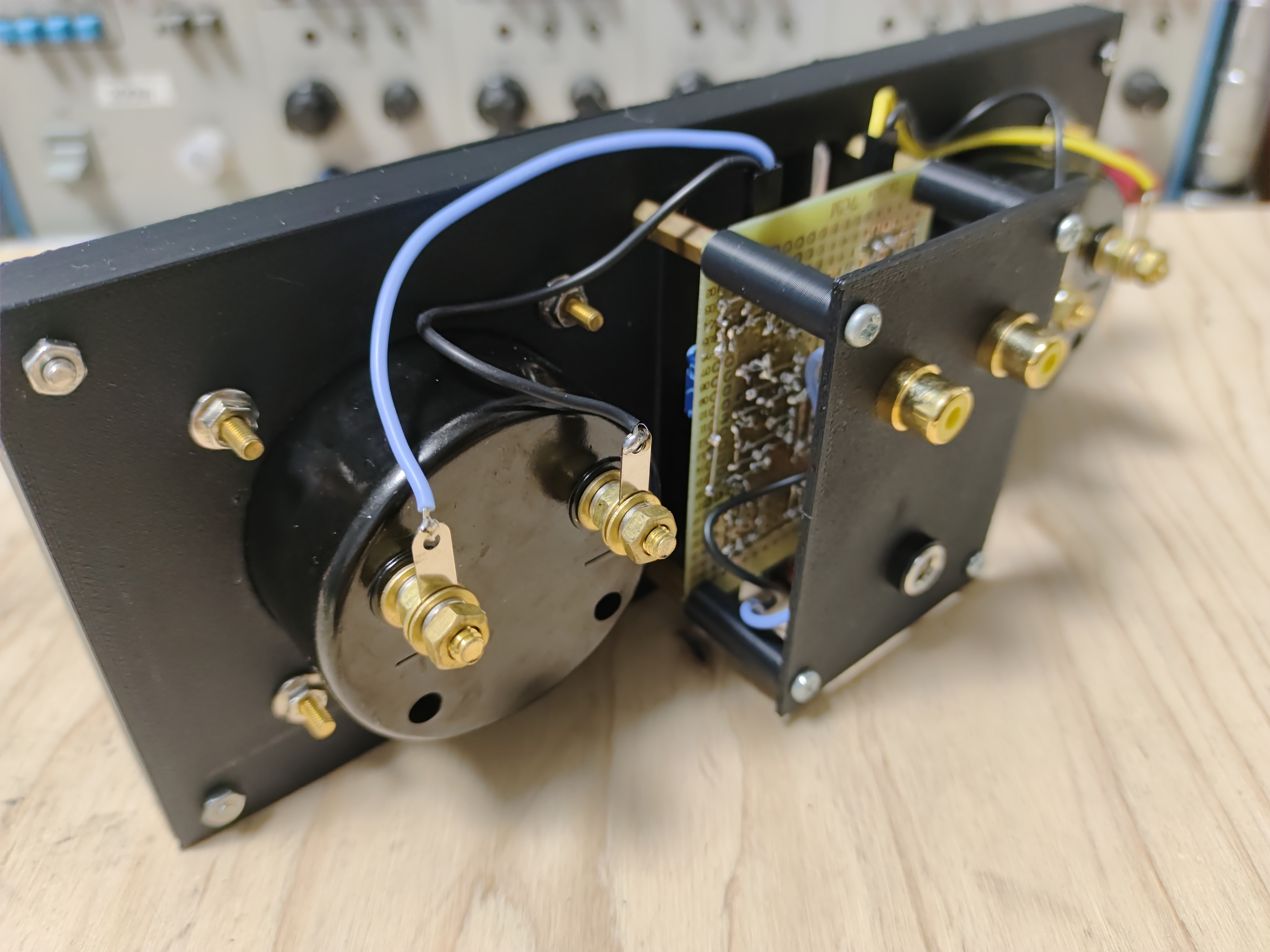

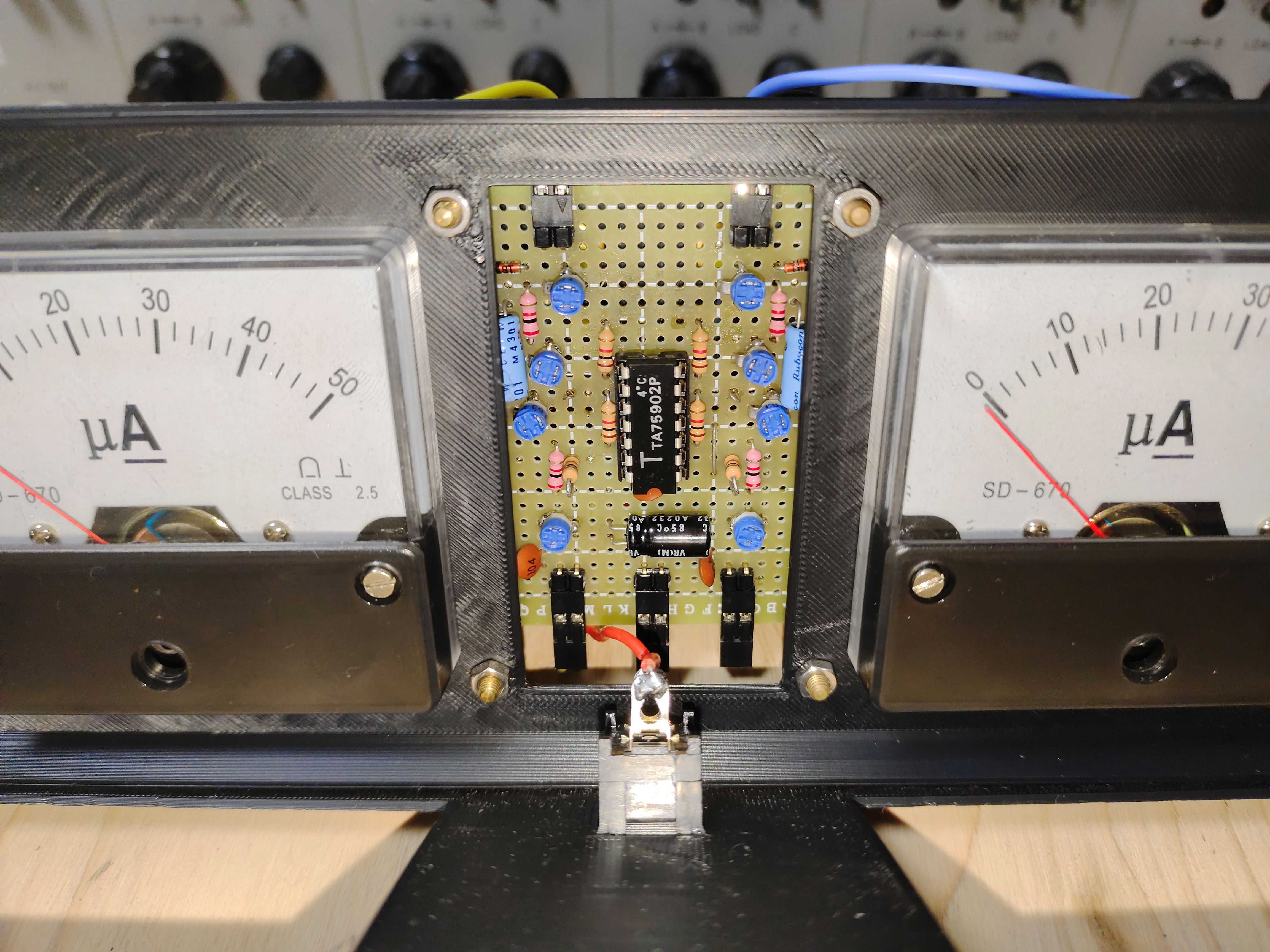

図2のような回路を設計した。

部品番号	名称	用途	値・型番
C1	電解コンデンサ	電源の平滑・安定化	適当(100μ~470μF)
C2	セラミックコンデンサ	オペアンプのパスコン	0.1μF
C3, C5	セラミックコンデンサ	カップリング	0.1μF
C4, C6	電解コンデンサ	信号の平滑	適当(10μ~33μF) 容量によって振れの激しさが変わる
D1, D2	ダイオード	メータの保護	適当(ここでは1N4148)
J1	電源入力端子		適当
J2, J3	オーディオ入力端子		適当
MES1, MES2	アナログパネルメータ		SD-670 50μA
R1, R5, R6, R10	抵抗		2k
R2, R3, R4, R7, R8, R9	抵抗		1k
RV1~RV8	半固定抵抗	後述	10k
U1	4回路単電源オペアンプ		適当(ここではTA75092P)

電源電圧: オペアンプまたは周辺の部品の定格に同じ。

単電源オペアンプと多少の周辺回路だけを使用
- シンプルかつ調整の効く回路
- オペアンプのオフセット電圧によりメータに漏れ電流(2μA前後)が流れる(メータ自体の0点調整で対応)
ダイオードを使わない整流回路
- 広い電源電圧範囲
- 特に小さな信号に対する特性が本物と少し異なる

入力信号やオペアンプ、メータの誤差などを吸収するために、回路の各所を調整できるようにした。

信号ATT: 入力信号が大きい場合に小さくできる。
対称度調整: オペアンプによる整流回路において、負側の波をどれだけ増幅するかを調整できる。
クリップレベル調整: この回路では、ダイオードで大きい信号をGNDに落とすことでメータを保護している。そのため、これを調整して信号の最大値を決める。
メータ電流調整: 信号に対してメータをどれだけ振らすかを調整する。

ここでは、最大値+5VU = -13dBFSとなるように調整を行なう。
理由は、最大値+3VUとするとダイオードによる保護回路の働きが不十分であったためである。

また、+5VUのとき50μA、0VUのとき35μA、無信号の時0μAを指すように調整する。
3点調整のため調整に少し手間がかかる。

詳しい調整方法は次の通り。

電源を入れる前に、信号ATTを右いっぱい(減衰しない)、メータ電流調整を左いっぱい(抵抗値最大)に回しておく。

WaveGeneなどのソフトを用いて、-13dBFSのSin波を入力する。

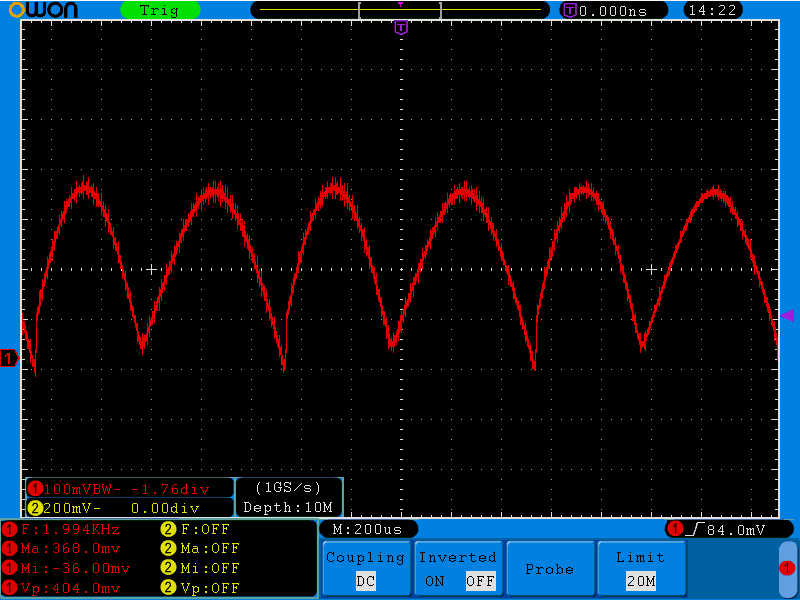

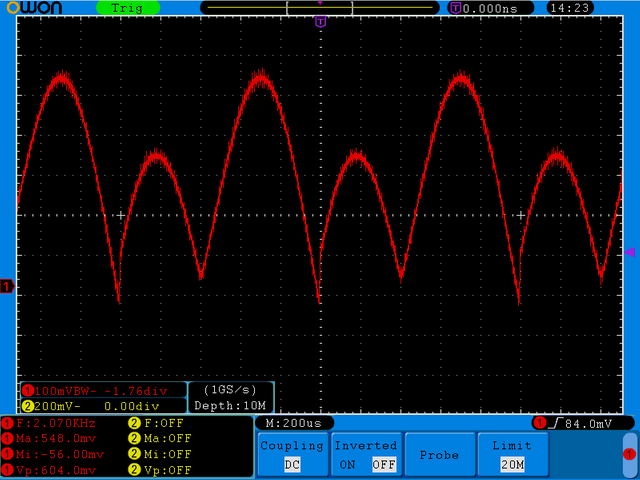

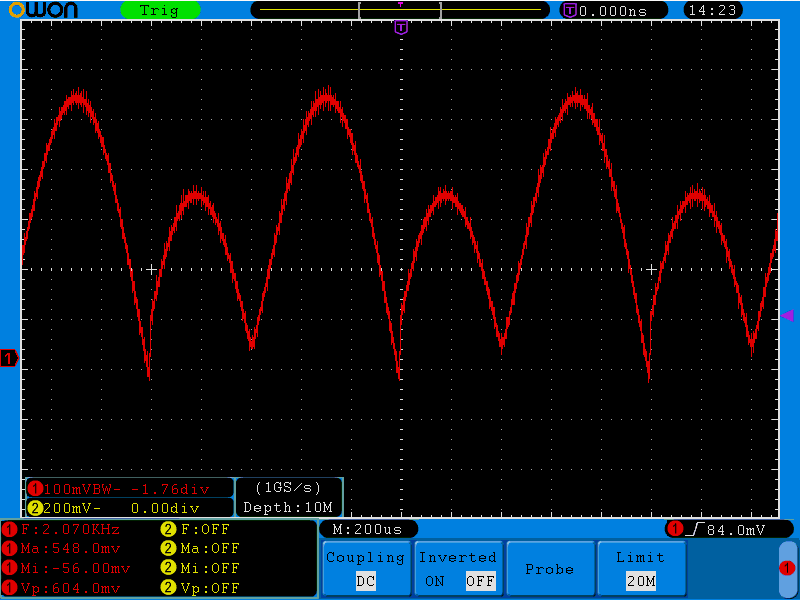

オシロスコープでテストポイントにおける電圧波形を観察しながら、図3と図4を参考に波形が適切になるように対称度調整を回す。波形がクリップするときは信号ATTを回してクリップしないようにする。オシロスコープがない場合は増幅率がもっとも低くなるように回しておく。
メータ電流調整を回してメータが50μAを指すようにする。
入力信号を-18dBFSにする。
メータが35μAより上を指しているならば、クリップレベル調整を電流が下がる方に回す。逆の場合は電流が上がる方に回す。
入力信号を-13dBFSにする。
-13dBFSのとき50μA、-18dBFSのとき35μAを指すようになるまで3から6を繰り返す。
入力信号を止め、電源を入れたまま0点調整を回して0を指すようにする。
入力信号を-13dBFSにする。
-13dBFSのとき50μA、-18dBFSのとき35μA、無信号のとき0μAを指すようになるまで3から9を繰り返す。
