単身赴任Goods

IoT
obniz
コンテスト
単身者
obniz IoT コンテスト 2021

寒冷地で一人単身赴任生活を経験した経験をもとに、こんなのがあったら助かるなーと思い製作してみました。
・残業が多くて夜遅く、赴任宅（アパート）に帰ることがあり。暗く、冷え冷えした部屋は寂しく限り、
こんな時に、会社を出るときに部屋の電灯をつけ、エアコンを作動したらなんといいものかと思っていました。
・アパートのエアコンや電灯は古く、どんな家電でも対応するようにしました。

ここに動画が表示されます

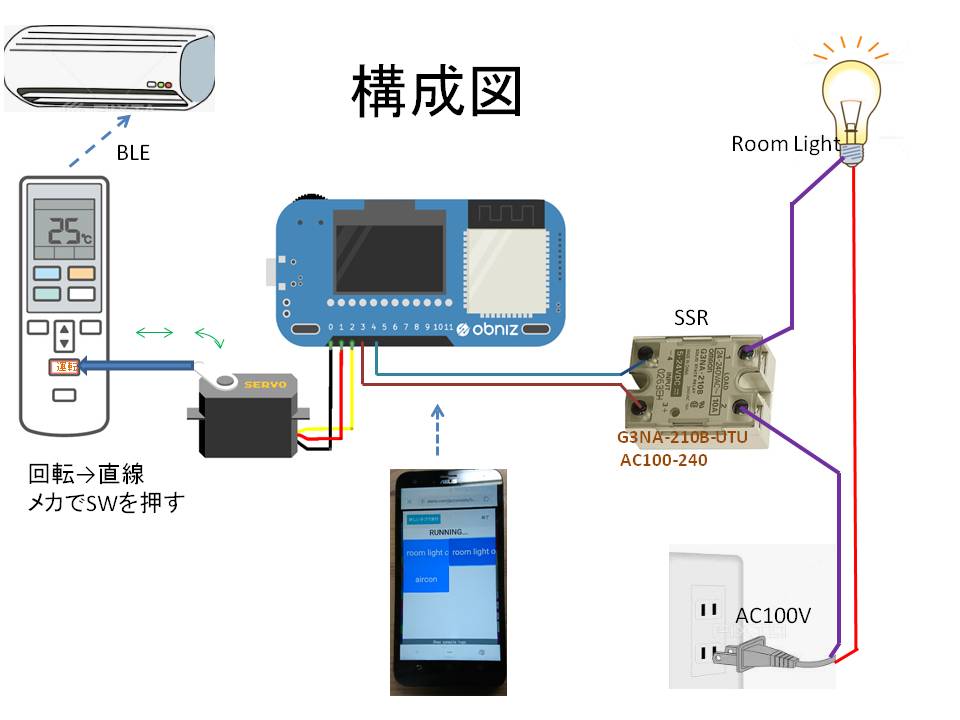

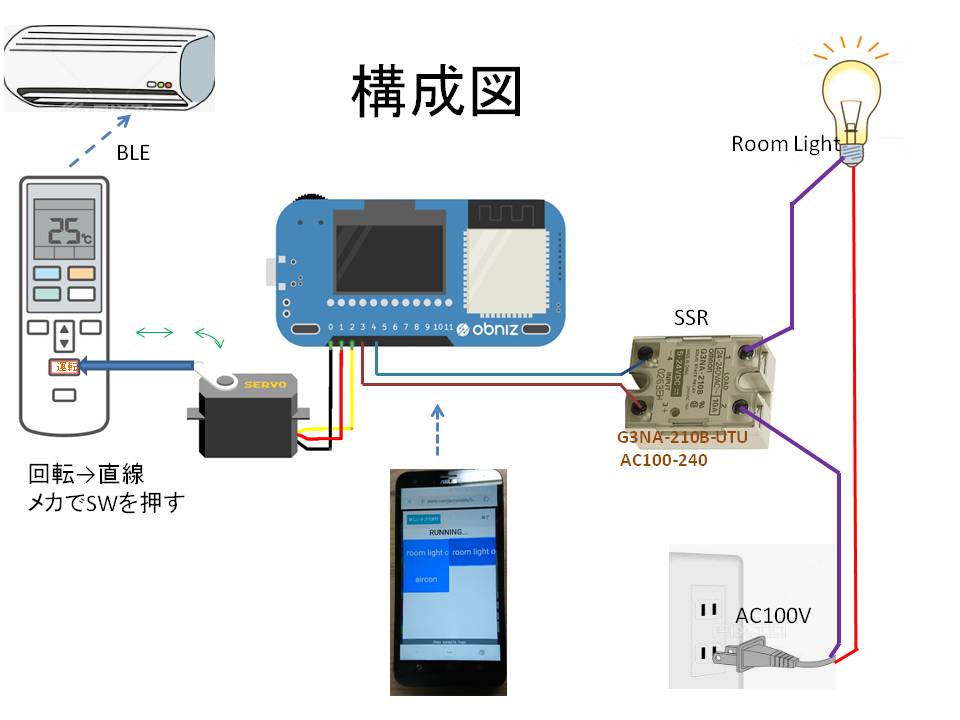

前提条件：赴任先アパートの機器を改造したりせずに、ローテクで設置可能なこと
対象の家電：冷暖房装置（リモコン有・無し）、電灯（白熱電球、リモコン式）等
操作方法：スマホからリモート操作で家電をON/OFF
拡張性：ポートの関係から5台まで増設可

リモコンボタンを押す機構

ソレノイドを使う。
　課題：ボタンを押すパワーがない。
　結果：（5V-1A）ではN.G　。

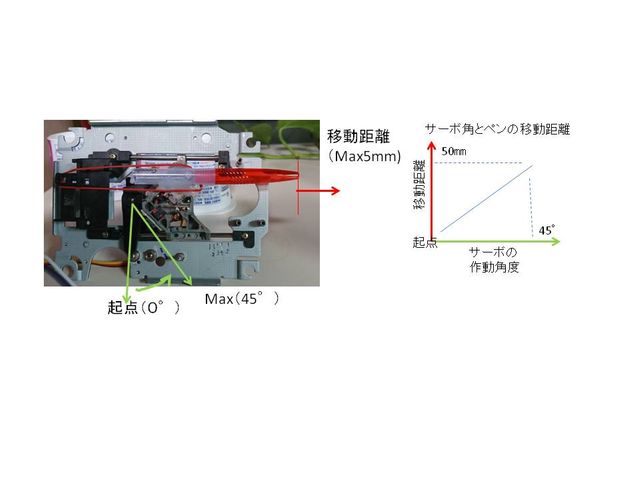

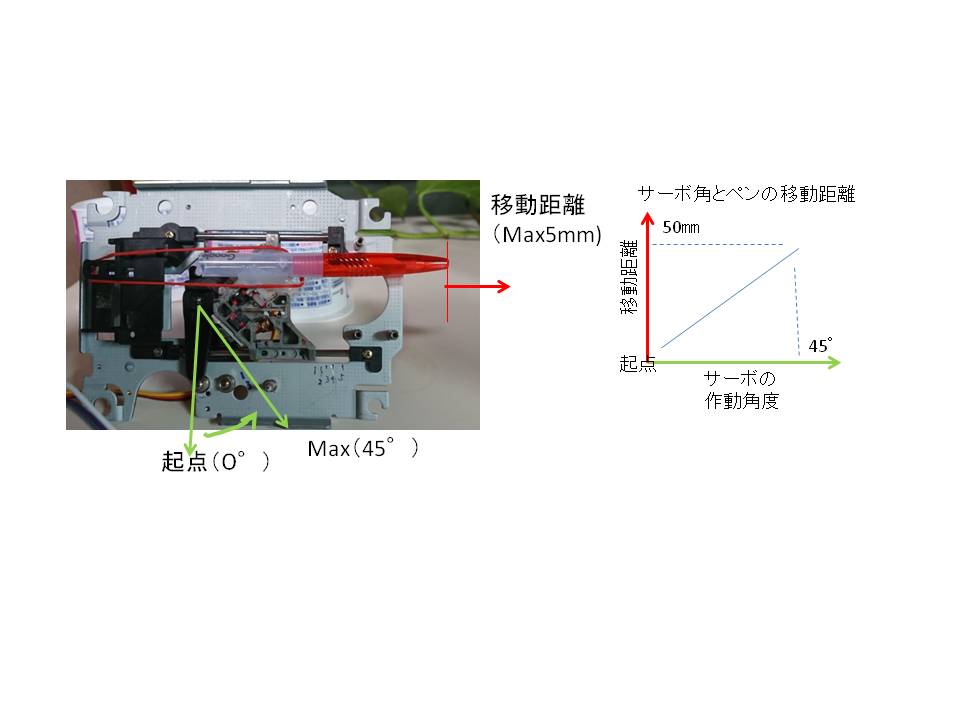

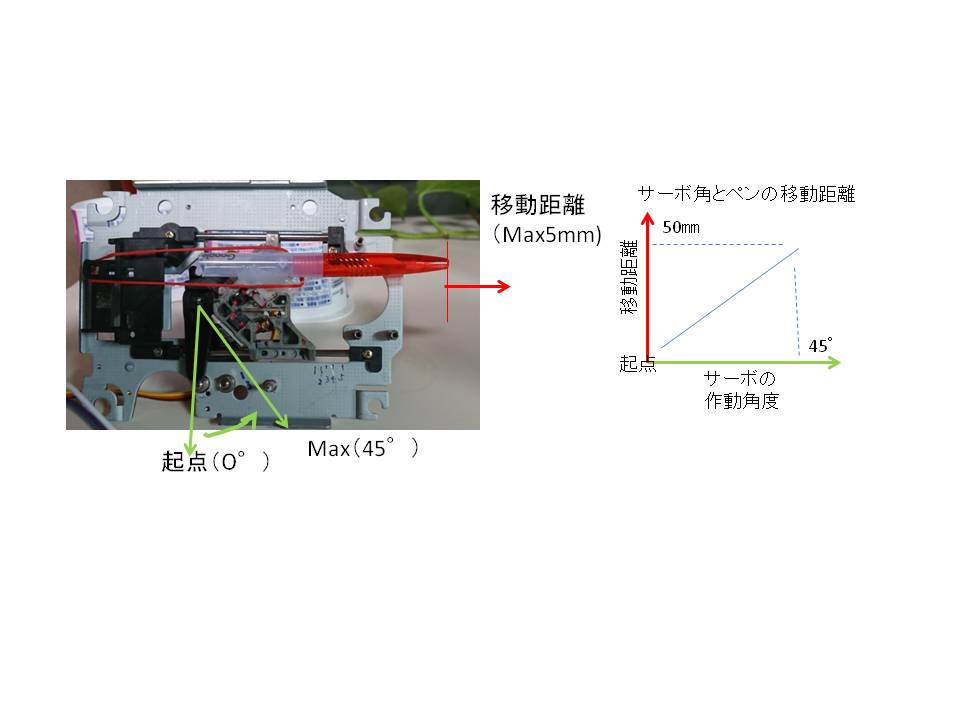

ギア付きのサーボモータを使う。
　課題：回転動作なので、ボタンにまっすぐに力が加わりにくい。
　対策：回転を直線に変えるリンク機構を使った。
　　　　ジャンクにあったものを使用した。

ここに動画が表示されます

番号　　　部品名　型式　　　数量
1 　　　　obniz 　　　 obniz Board 1Y 　　 1
2 　　　　SSR 　　　　 G3NA-210B 　　　 1
3 　　　　servo motor 　 MG-996R 　　　　 1
4 　　　　リンク機構　　ジャンク品　　　 1


<html lang="ja">
  <head>
    <meta charset="utf-8" />
    <meta name="viewport" content="width=device-width, initial-scale=1" />
    <script src="https://code.jquery.com/jquery-3.2.1.min.js"></script>
    <script
      src="https://cdnjs.cloudflare.com/ajax/libs/popper.js/1.12.9/umd/popper.min.js"
      integrity="sha384-ApNbgh9B+Y1QKtv3Rn7W3mgPxhU9K/ScQsAP7hUibX39j7fakFPskvXusvfa0b4Q"
      crossorigin="anonymous"
    ></script>
    <script
      src="https://maxcdn.bootstrapcdn.com/bootstrap/4.0.0/js/bootstrap.min.js"
      integrity="sha384-JZR6Spejh4U02d8jOt6vLEHfe/JQGiRRSQQxSfFWpi1MquVdAyjUar5+76PVCmYl"
      crossorigin="anonymous"
    ></script>

    <link
      rel="stylesheet"
      href="https://stackpath.bootstrapcdn.com/bootstrap/4.1.1/css/bootstrap.min.css"
    />
  </head>
  <body>
    <h3 id="bploading" style="text-align:center;">ロード中...</h3>
    <div id="OBNIZ_OUTPUT"></div>
    <br />

    <script
      src="https://unpkg.com/obniz@latest/obniz.js"
      crossorigin="anonymous"
    ></script>
    <script
      src="https://unpkg.com/obniz-parts-kits@0.15.2/iothome/index.js"
      crossorigin="anonymous"
    ></script>
    <script
      src="https://unpkg.com/obniz-parts-kits@0.15.2/airobot/index.js"
      crossorigin="anonymous"
    ></script>
    <script
      src="https://unpkg.com/obniz-parts-kits@0.15.2/ui/index.js"
      crossorigin="anonymous"
    ></script>
    <script
      src="https://unpkg.com/obniz-parts-kits@0.15.2/ai/howler2.1.2/howler.js"
      crossorigin="anonymous"
    ></script>

    <script
      src="https://unpkg.com/obniz-parts-kits@0.15.2/ai/opencv3.4/opencv.js"
      crossorigin="anonymous"
    ></script>
    <script
      src="https://cdn.jsdelivr.net/npm/@tensorflow/tfjs@0.13.5"
      crossorigin="anonymous"
    ></script>
    <script
      src="https://cdn.jsdelivr.net/npm/@tensorflow-models/mobilenet@0.2.2"
      crossorigin="anonymous"
    ></script>

    <script
      src="https://unpkg.com/obniz-parts-kits@0.15.2/ai/clmtrackr/clmtrackr.js"
      crossorigin="anonymous"
    ></script>
    <script
      src="https://unpkg.com/obniz-parts-kits@0.15.2/ai/clmtrackr/emotion_classifier.js"
      crossorigin="anonymous"
    ></script>
    <script
      src="https://unpkg.com/obniz-parts-kits@0.15.2/ai/clmtrackr/emotionmodel.js"
      crossorigin="anonymous"
    ></script>
    <script
      src="https://unpkg.com/obniz-parts-kits@0.15.2/ai/clmtrackr/model_pca_20_svm.js"
      crossorigin="anonymous"
    ></script>
    <script
      src="https://unpkg.com/obniz-parts-kits@0.15.2/ai/index.js"
      crossorigin="anonymous"
    ></script>
    <script
      src="https://unpkg.com/obniz-parts-kits@0.15.2/storage/index.js"
      crossorigin="anonymous"
    ></script>

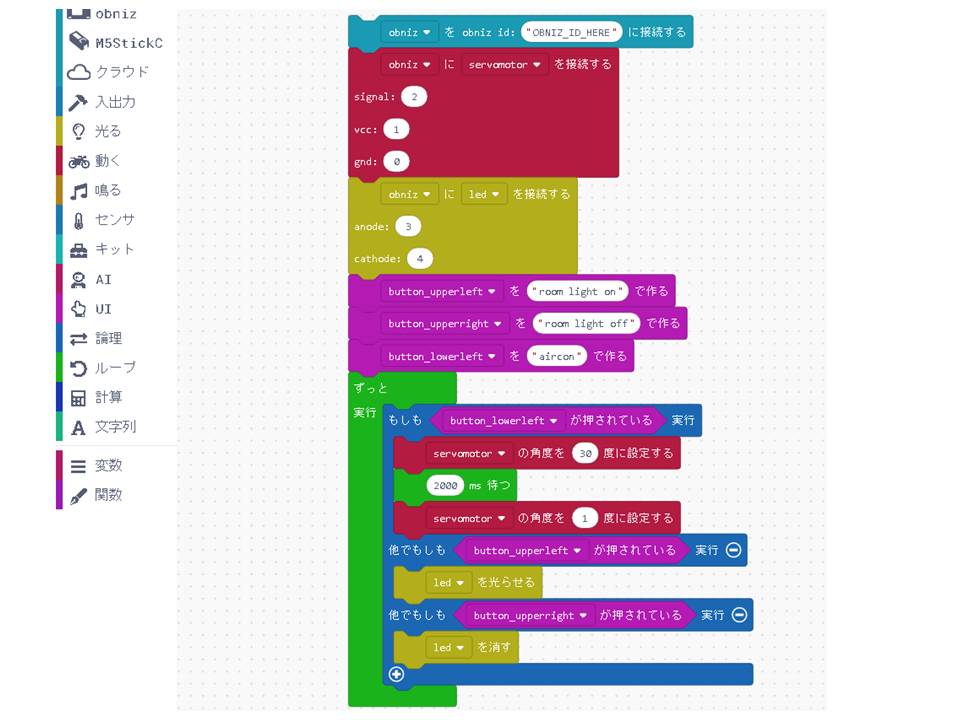

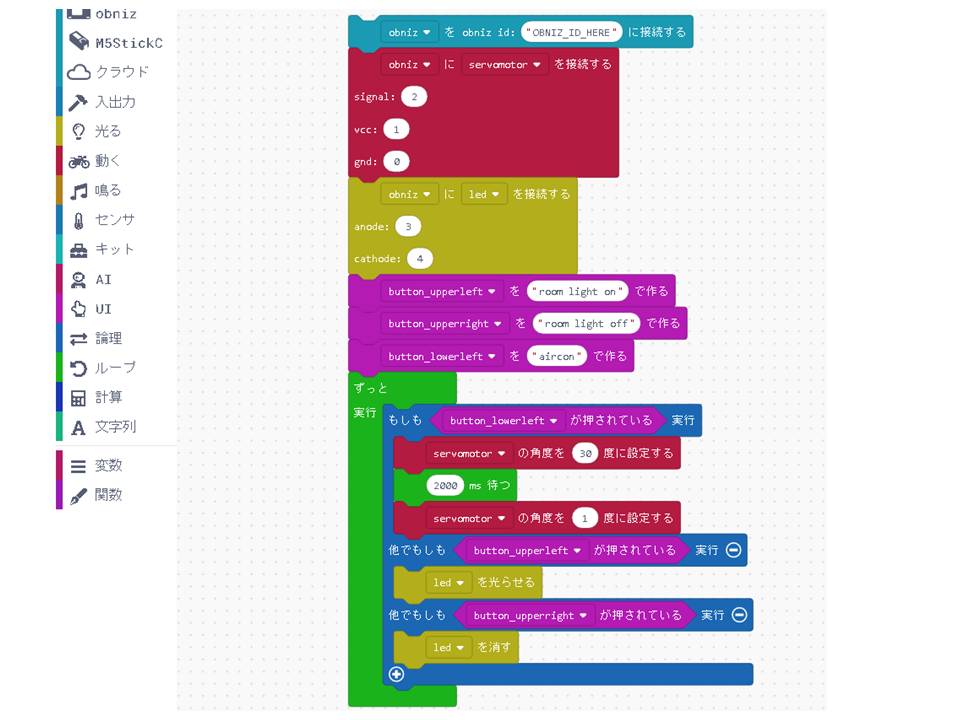

    <script>
        $("#bploading").text("実行中");
        (async function(){
  var obniz, servomotor, led, button_upperleft, button_upperright, button_lowerleft;


  obniz = new Obniz('OBNIZ_ID_HERE');
  await obniz.connectWait();
  servomotor = obniz.wired("ServoMotor",{"signal":2, "vcc":1, "gnd":0});
  led = obniz.wired("LED",{"anode":3, "cathode":4});
  button_upperleft = new ObnizUI.Button('room light on');
  button_upperright = new ObnizUI.Button('room light off');
  button_lowerleft = new ObnizUI.Button('aircon');
  while (true) {
  await ObnizUI.Util.wait(0);
    if (button_lowerleft.isTouching()) {
      servomotor.angle(30);
      await ObnizUI.Util.wait(2000);
      servomotor.angle(1);
    } else if (button_upperleft.isTouching()) {
      led.on();
    } else if (button_upperright.isTouching()) {
      led.off();
    }
  }

})();

    </script>
  </body>
</html>

komeda

komeda さんが 2021/04/12 に編集をしました。 (メッセージ: 初版)
Opening

3duilab 2021/04/23

「遠隔操作でリモコンボタンを押す」は応用範囲が広く実用的です。とてもいいアイデアだと思います。

komeda 2021/04/24

うれしいです。ありがとうございます。
