はじめに
Dan氏(https://danyk.cz)がデザインされ公開された回路図を参考に、専用プリント基板化し製作しました。
マイコンや専用LSIを使わず全てが汎用CMOSロジックICでデザインされています。デジタルIC回路を原点から勉強したい方にも参考になると思います。
今やマイコンや専用LSIで1チップで完成できるデジタル時計ですが、本製作品では8個の汎用ロジックICが使われています。最小限のIC数で構成されており、Dan氏の優れたデザインが現れています。
製作
それでは製作に入りましょう。
本製作品では8個の汎用ロジックICが使われています。比較的部品数は多いですが、専用基板化して作り易くしています。

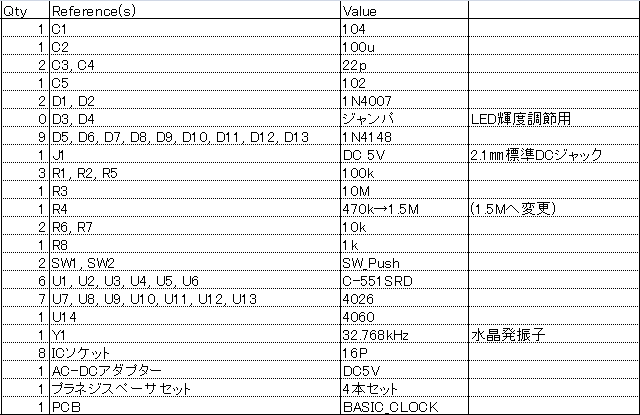

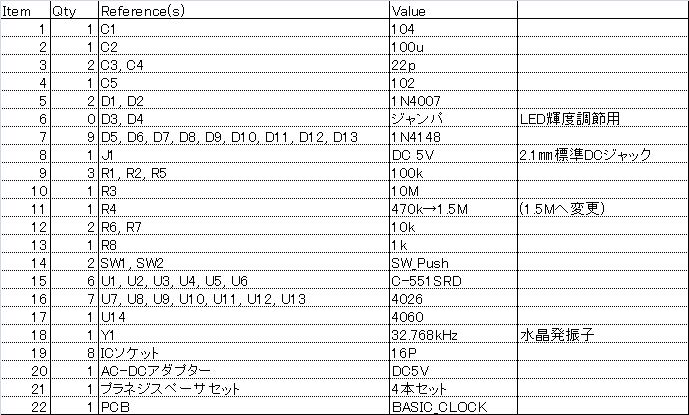

部品表

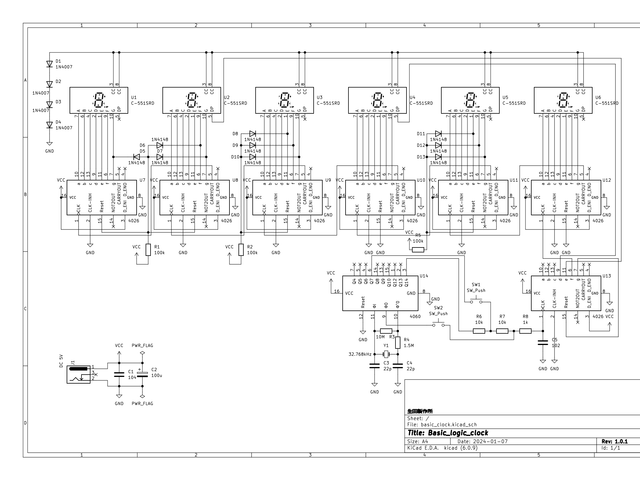

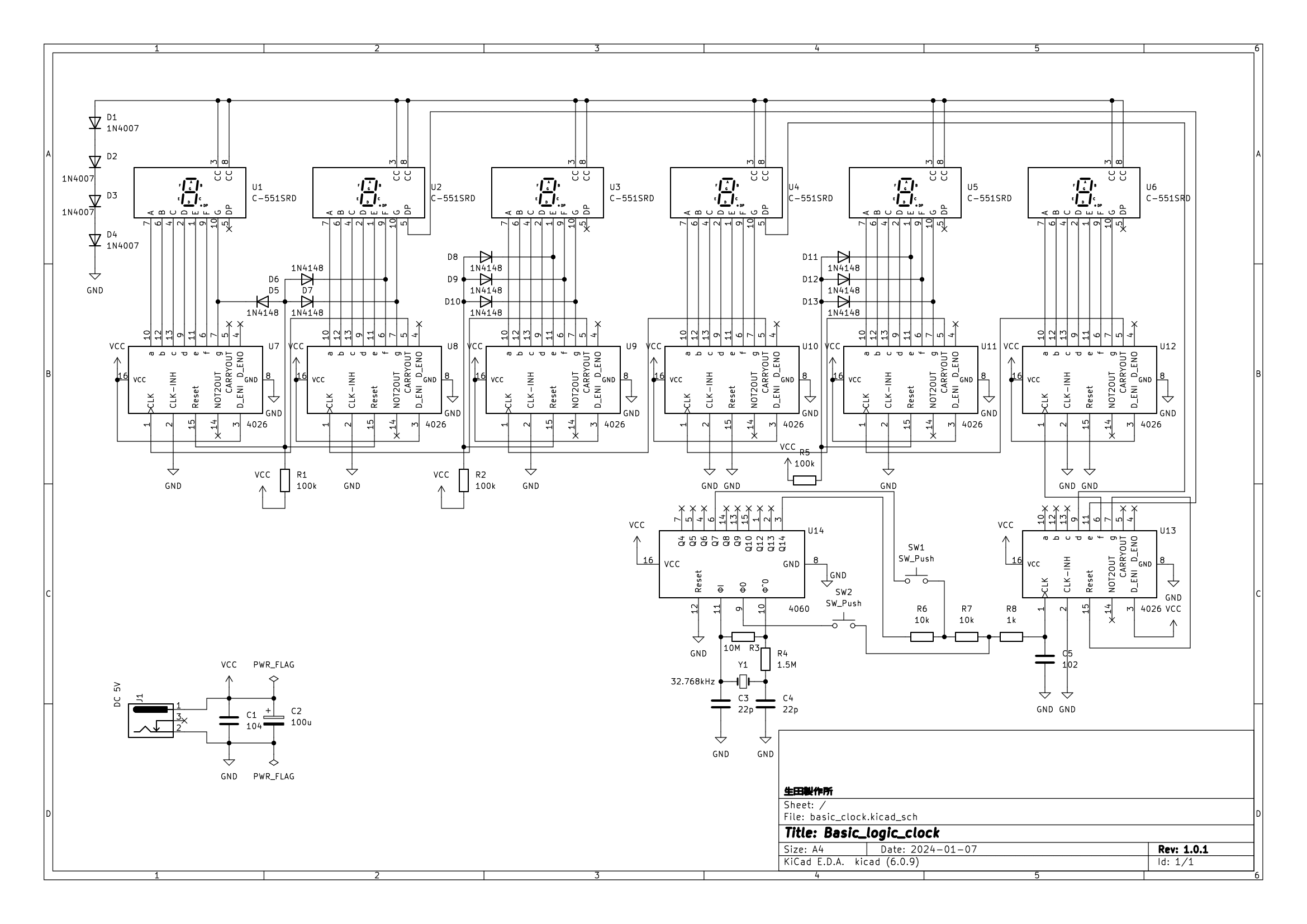

回路図
おわりに
原点復帰!マイコンからの脱却!
如何でしたでしょうか?これからデジタル回路を作りながら学びたい方やマイコンから脱却したい方(笑)、部品数は多いですが、専用基板なら自分でも作れそう、作って見たいと思われたのではないでしょうか?
今回作成した時計などを皆さんに直接見て頂く機会を作りたいと考えております。こちらも具体的な方法やスケジュールが決まりましたら、こちらのページでお知らせいたします。最後までご覧頂きありがとうございました。
作品をまとめた動画を公開しております。ぜひご覧ください!
