PSoCコンポーネント解説　DAコンバータ（IDAC7）編

一言でいうと「パソコン内でリアルにはんだ付けできるIC」です。パソコンの画面上で設計した回路がそのままICの中に作りこまれて動作します。
IC内にはオペアンプやコンパレータ、ADコンバータなどのアナログコンポーネントが内蔵されており、回路を設計するだけで、内部で結線されIC内で動き出します。まさに自分だけのアナログICです。

PSoCについて

PSoCを使い始めたが、コンポーネントのデータシートが英語で読むのが面倒だったので、こんなサイトがあったらいいなで始めたコンポーネント解説シリーズです。

設定した電流値を出力するか吸い込むができるコンポーネントです。

7bitの分解能
外部の抵抗に電流を流すことにより電圧減としても使用可能
main関数内で電流値を設定することにより任意の波を出力可能

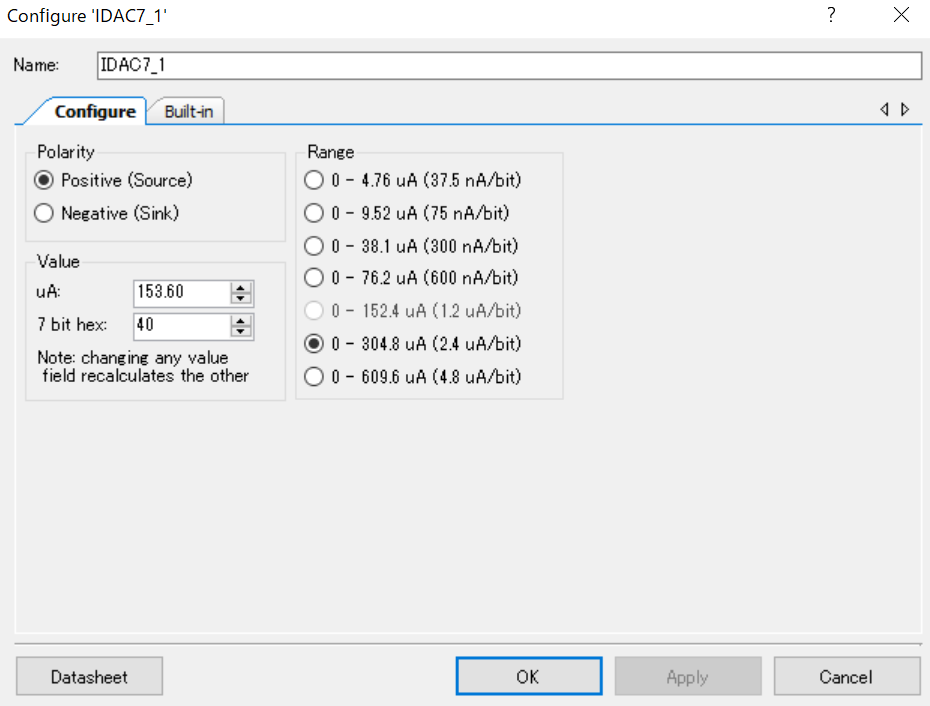

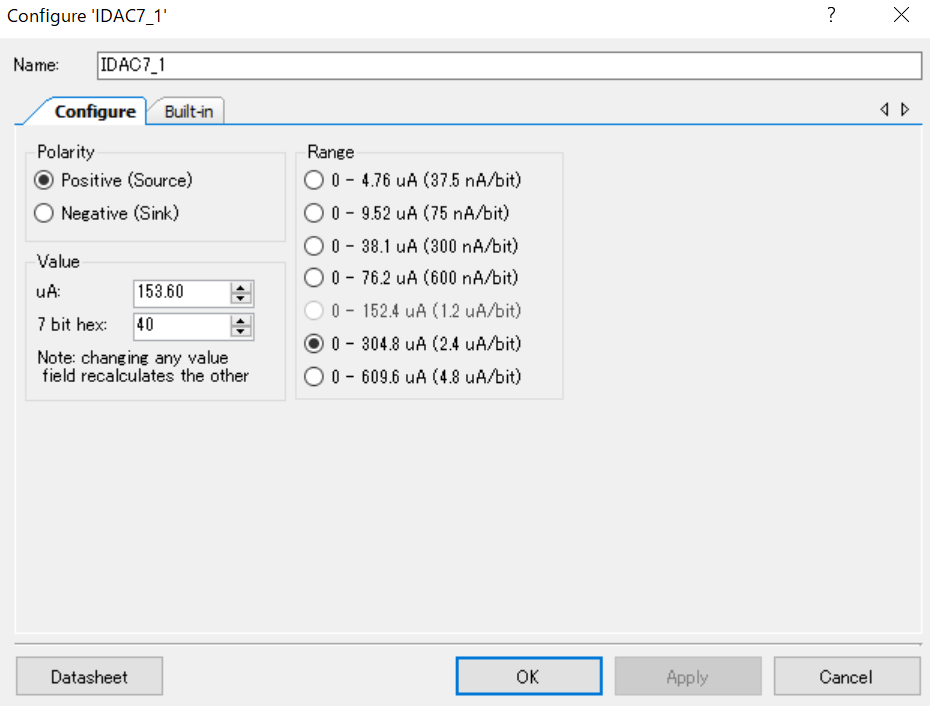

Polarity
電流を吐き出す（Source)か吸い込む(Sink)かを選択できます。
Value
電流値を設定できます。
μAを変更するか7bit hexを変更すれば電流値を変化させることができます。片方を変化させると他方は自動で計算されます。
main関数内でSerValue(uint32 current)を用いることによっても電流値を変化させることができます。
Range
使用する電流の範囲を指定します。適切に選ぶことで解像度を上げることができます。
