お伺いします。
卓球用スコアカウンターの製作
「作成依頼があったら）とありますが3台ほど購入出来ますか？

お問い合わせ有難うございます。
ローカルの卓球仲間に声はかけているのですが、未だ反応ありません。私としては、製作したいけどもう少し簡単に作れないかと言う依頼に対して、基板を作るとかＰＩＣへの書き込みをサポートしたいと思っています。

なのでスコアカウンターその物を製作して販売する予定はありません。ＰＩＣへの書き込みができないという事で、書き込みのみの依頼でしたらお受けできます。

ちなみに、スコアカウンターの部品代は４０００円程度です。又、赤外線リモコンなので複数台をそばで使うと他のカウンターが反応して使えません。複数リモコン対応はまだ構想中です。
宜しくお願い致します。

早速のお返事ありがとうございました。基板を作るとかＰＩＣへの書き込みなどのサポートをして頂けるとの事嬉しく思います。がピックなどわからない事が多く挑戦したい気持ちはありますが、、、秋月電子で揃いますとの事なので一度コロナが落ち着いたら行ってみたいと思います。ありがとうございました（感謝）

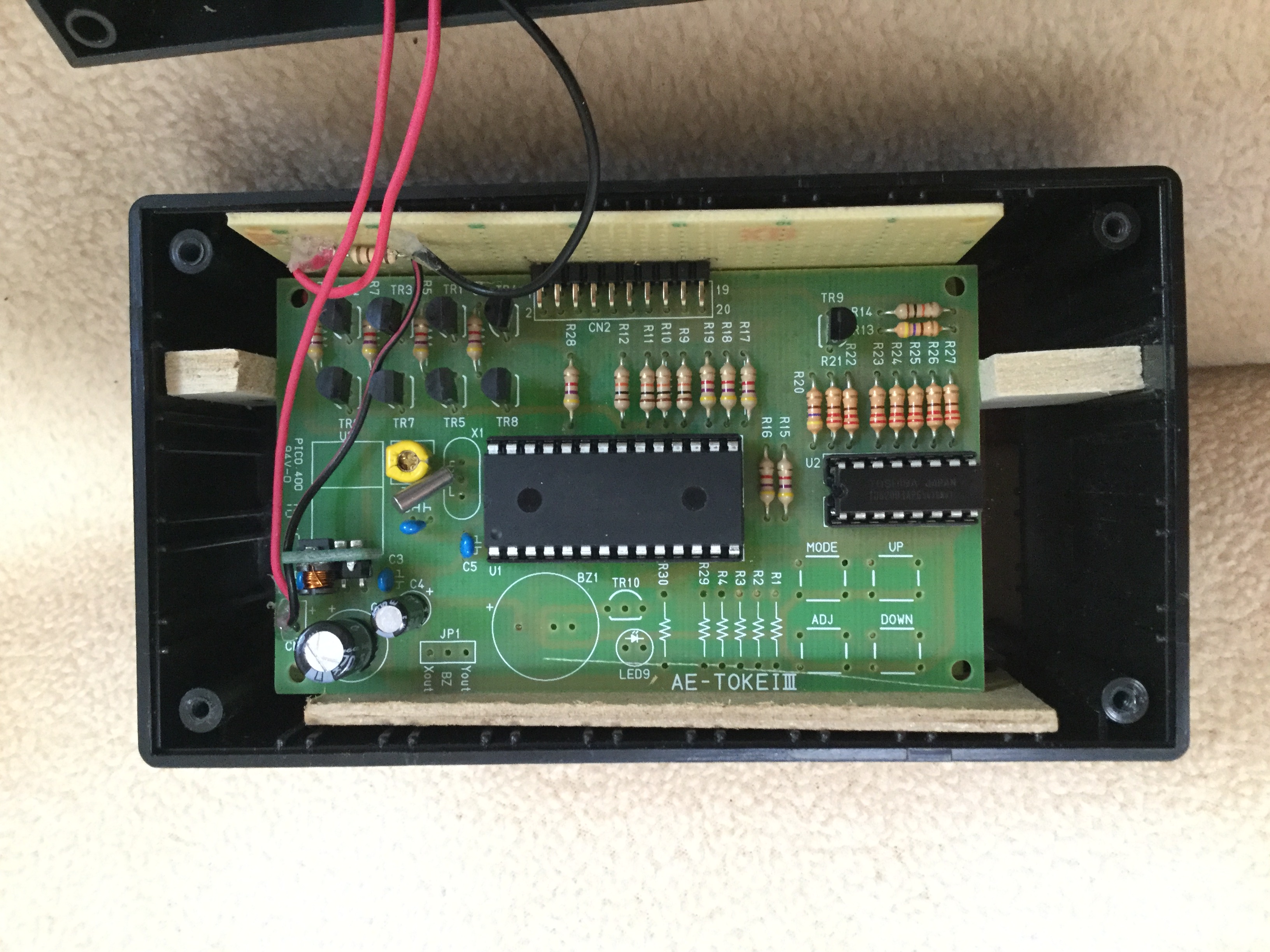

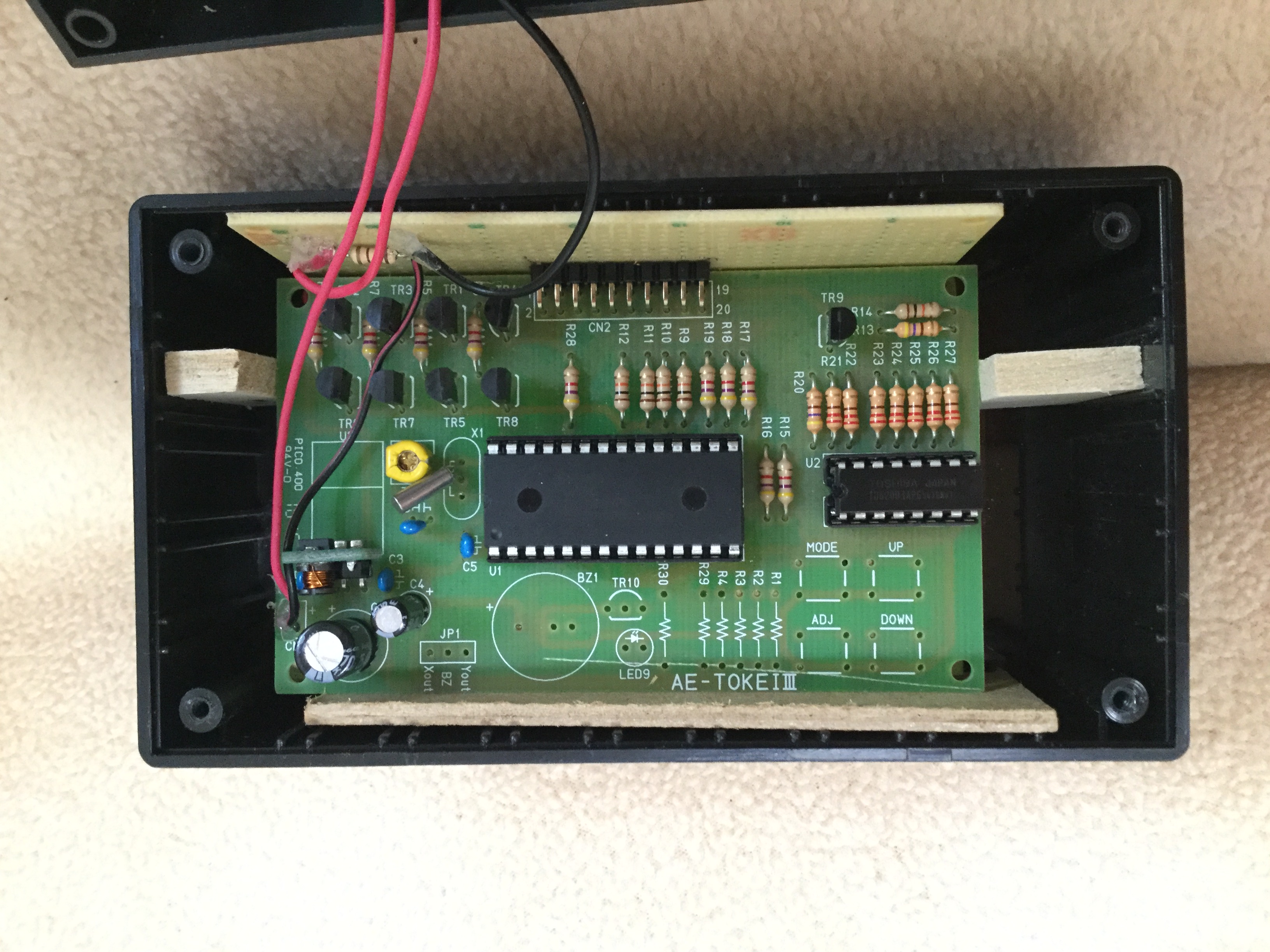

とりあえず試してみたいという事でしたら、時計キットに赤外線センサーを追加すればカウンターを試すことができます。勿論、電源はＡＣアダプターか昇圧回路で電池駆動にする必要はあります。但し、ゲームカウント無しで基板が裸のままなので持ち運びは不便かもしれません。

これでしたら、基板間の配線は不要（本来の時計キット製作イメージ）、ケース加工不要なので割合簡単に作れるかと思います。費用もこれならば安くできます。ＰＩＣの書き込みでしたらお手伝いできます。

同じようなものを作りたいと思っていました。参考にさせていただきたいので、ソースファイルを掲載していただけるとありがたいです。

コメント有難うございます。当初、ソースファイルを公開しようとも思ったのですが、秋月電子キットのソースファイルを流用してることもあり公開はやめにしました。本音はコメントも適当で他人様にはとてもはずかしくてお見せできません。という事で公開はご勘弁ください。
赤外線受信部のプログラムは秋月電子の”ＰＩＣマイコン赤外線リモコン学習キットの質問と回答”に掲載されているソースファイルを流用しました。
ここです
このファイルは16F886用なのでこれを16F57用に変更して使いました。

参考にスコアをカウントする部分のフローチャートをリンクします。これに秋月の赤外線受信部と7セグメント表示を追加すると出来上がります。赤外線が来ていたらその押されたキーに応じた動作をし、来ていなかったら常に7セグメント表示を繰り返します。
フローチャートです

リモコン資料とフローチャートありがとうございます。リモコンAとCボタンを腕に取り付けられる別リモコン送信部とカウント数音声発生部を要望されていますが荷が重そうです。

いいですね！腕時計型にすればかなり使い易いですね。ＰＩＣマイコン赤外線リモコン学習キットのプログラムには赤外線送信部も入っていますのでそれが使えるかも。出来上がったら是非投稿してください。私も真似をしたいと思います。

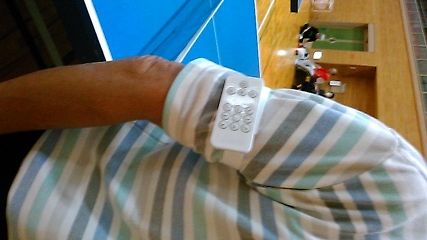

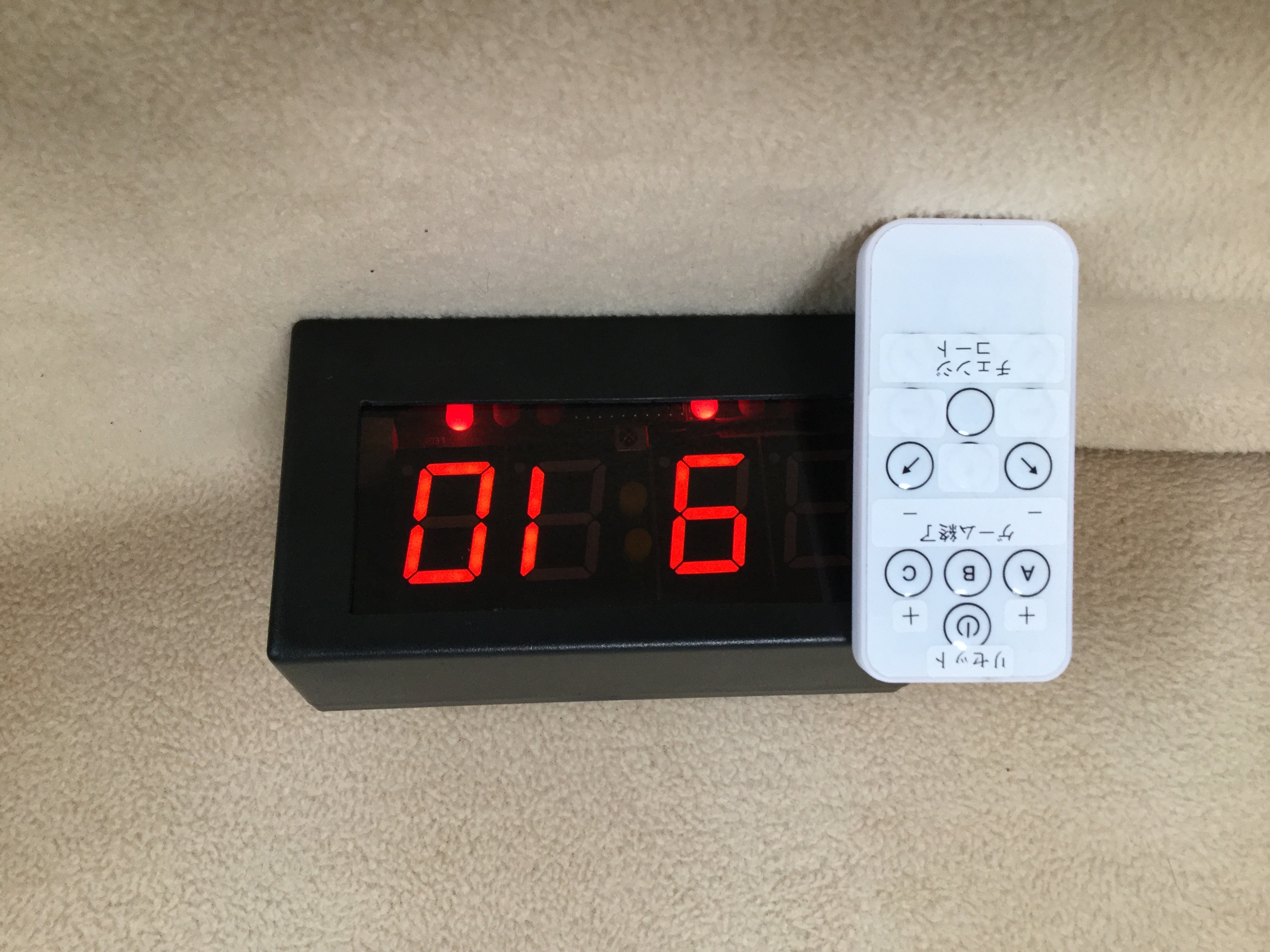

記事を見て製作しました。リモコンが小型で軽量だったのでラケットを持つ右手の二の腕にマジックテープで取り付け、左手で操作しました。近くにいる人がなぜ勝手にカウント数が変わるのか、不思議がっていましたので種明かししました。

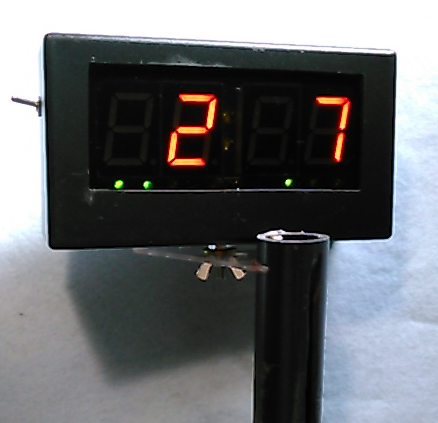

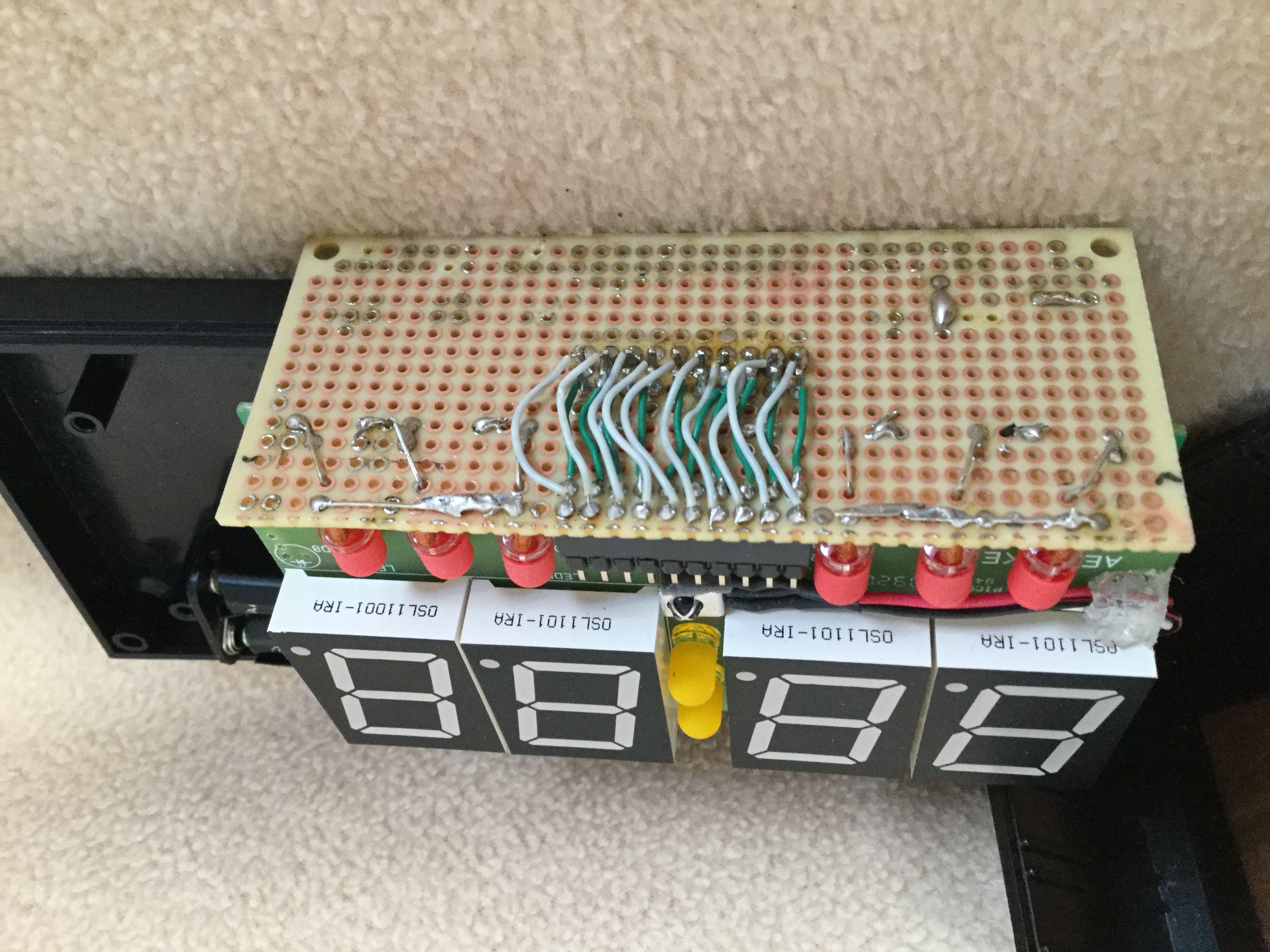

質問です。正常に動作していますがプレーヤA側のLEDを点灯させるとB側のLEDが薄く点灯します（逆も同じ）。抵抗R5☓3を大きくしてごまかしていますが、macさんの製作品は異常ないでしょうか？　LEDは高輝度の緑LEDを正面取り付けしています。

リモコンをそのまま二の腕に付ける発想はありませんでした。ナイスですね。

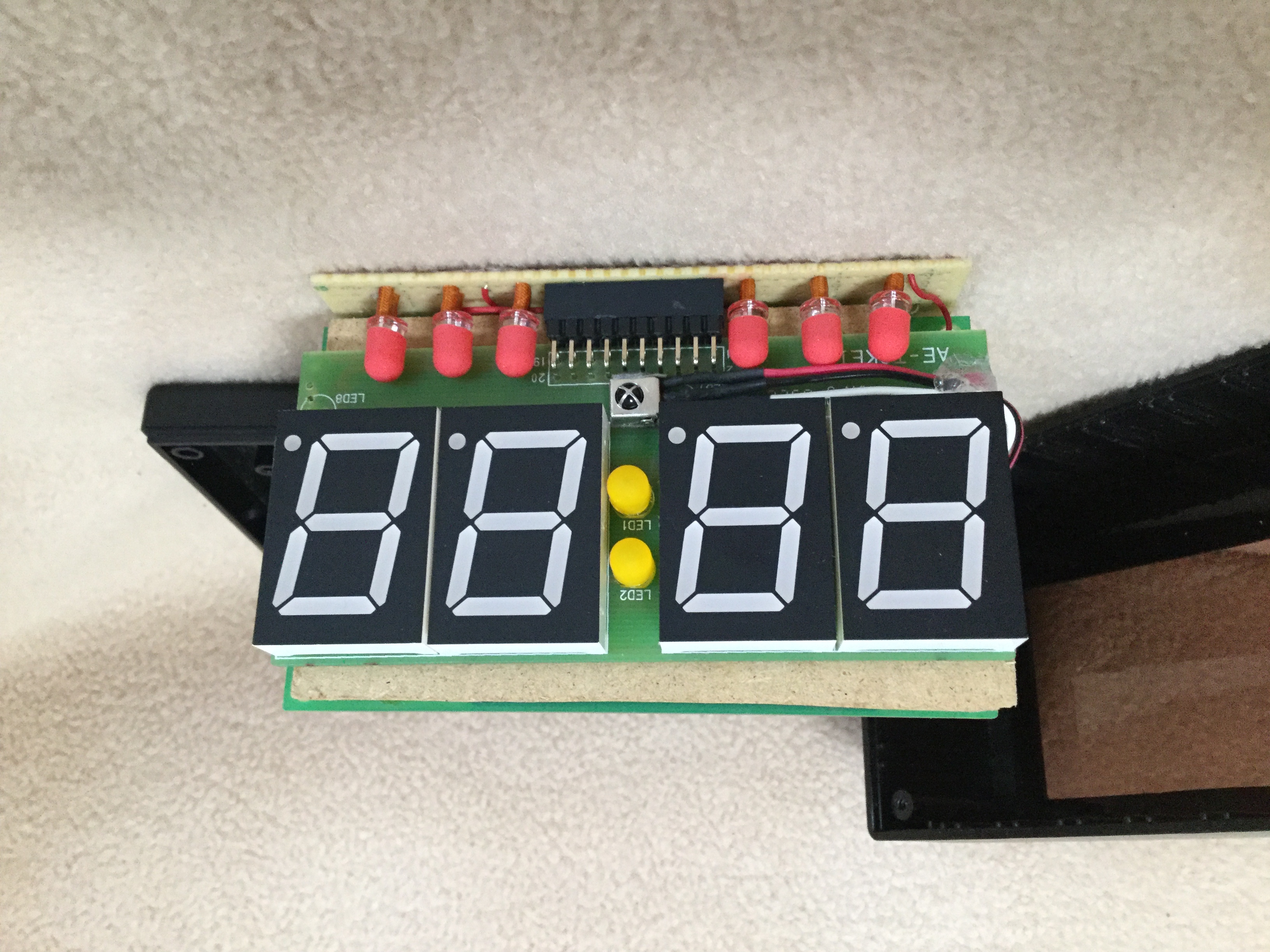

７セグメントの点灯はダイナミック点灯で、１桁当たり２ｍｓ点灯させてすぐ消灯させています。更に４桁を順次一度に点灯させると８ｍｓになり赤外線のリーダーコード９ｍｓを取りこぼすので、プレーヤーＡとプレーヤーＢを交互に点灯させています。ぼんやり点灯するのは点灯させてすぐ消灯させる処理で解決するのではないかと思います。

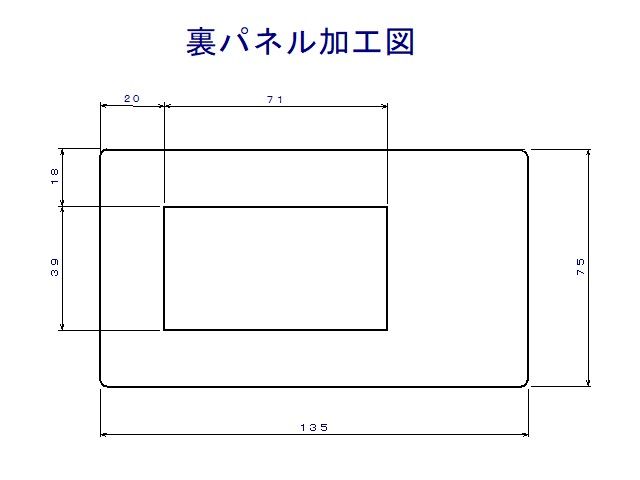

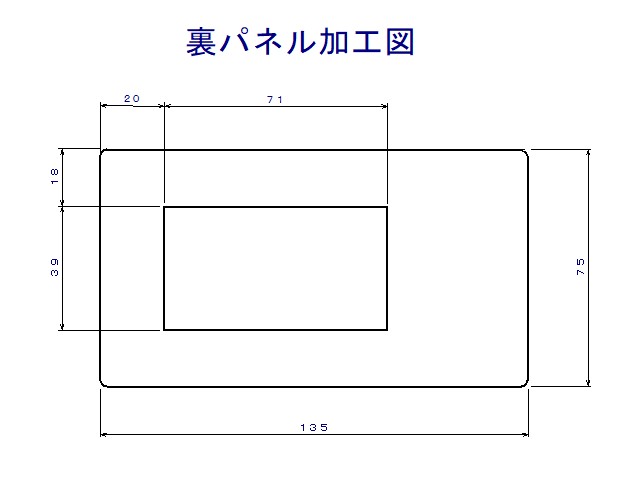

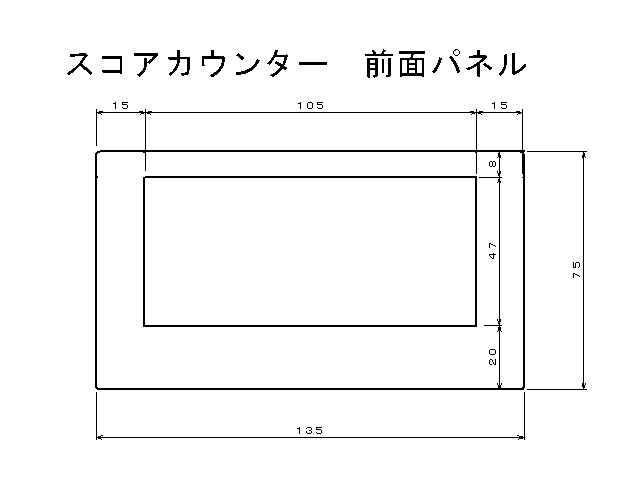

アドバイスありがとうございます。基板製作は容易でしたが、ケース加工に苦労しました。それと、リモコン信号が途中で途切れたときか知れませんが、表示が消えてしまうときがあります。次にキーを押すと表示は戻ります。この辺改良して、秋月さんと協力して、キットで5000円、完成品で10000円以下で製品化されてはいかがですか？

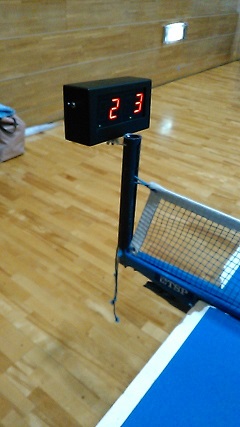

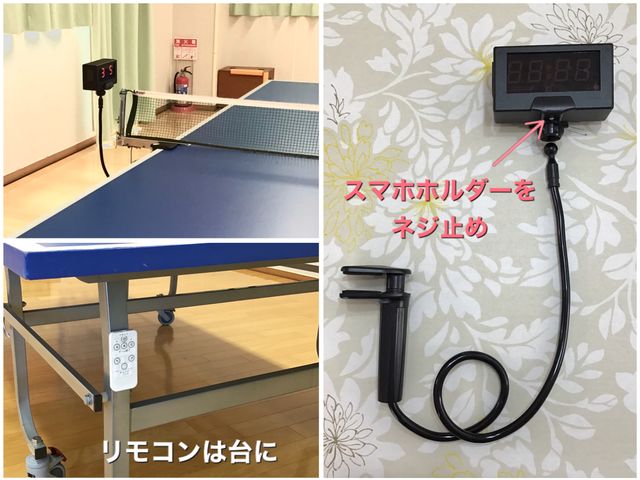

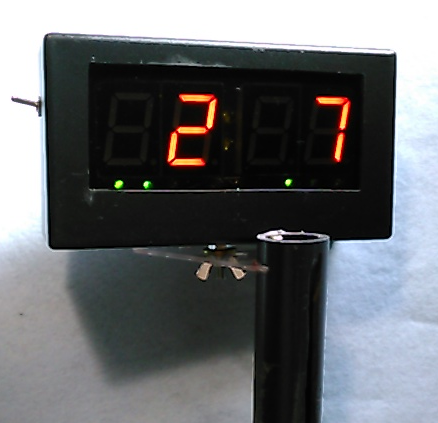

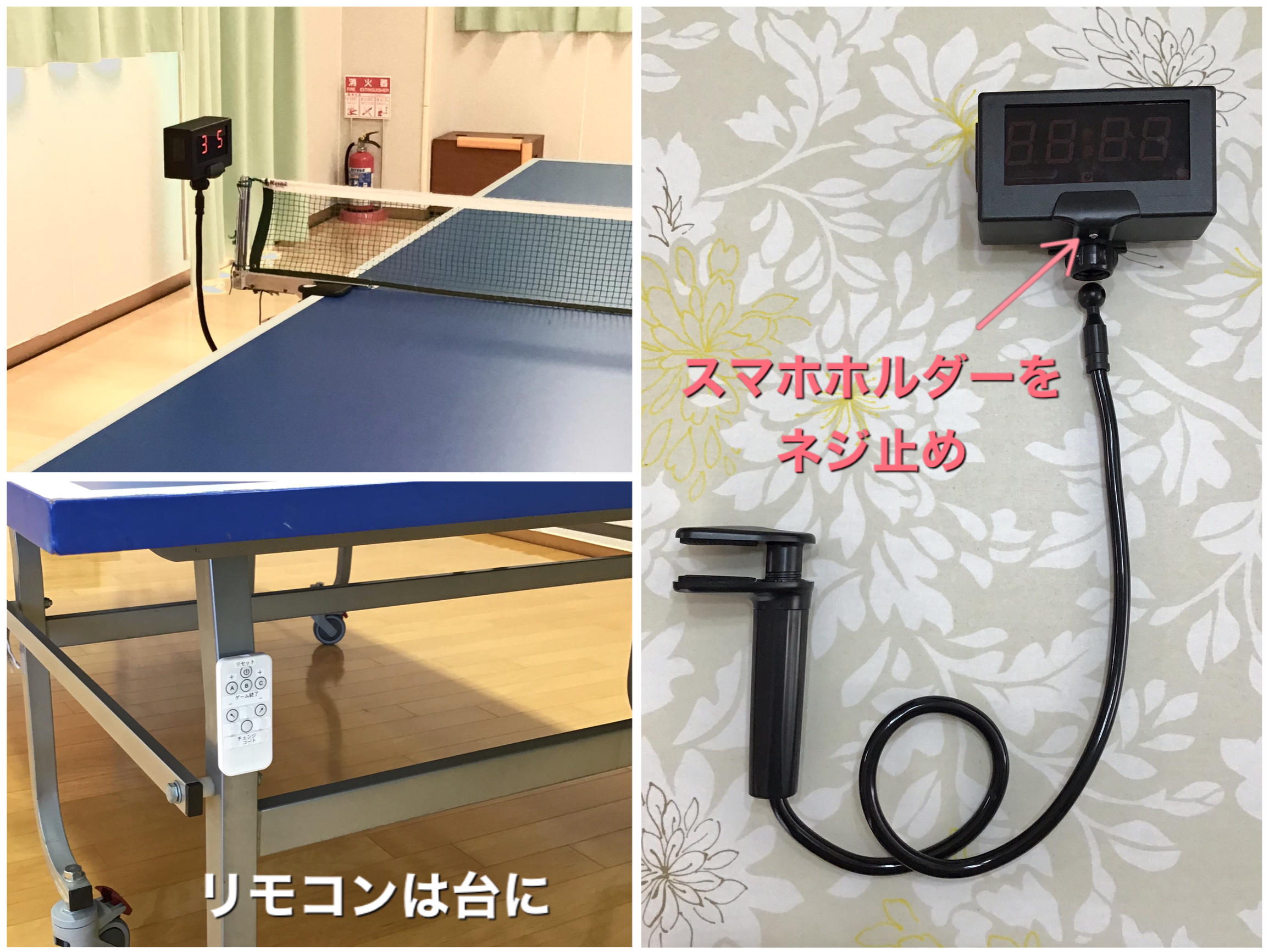

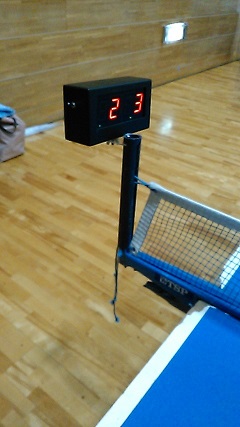

参考まで、本体の取り付けは、スマホホルダは高価ですので、ネット取り付け支柱に差し込める塩ビパイプに取り付けました。

色々なアイディア有難うございます。支柱への取り付けや緑ＬＥＤの外観など写真が見たいですね。よかったら写真を載せてもらえると嬉しいです。

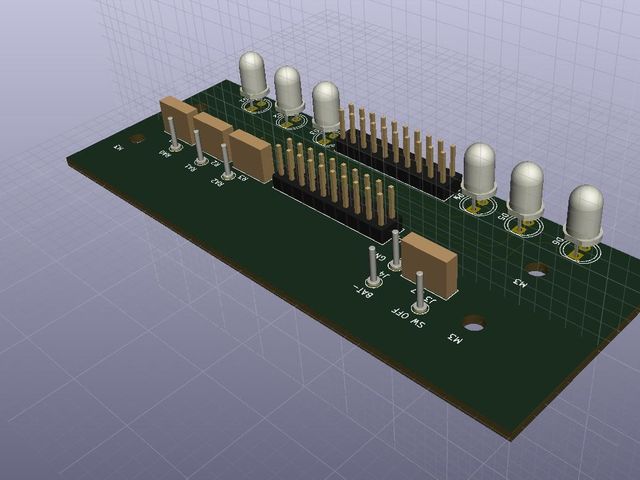

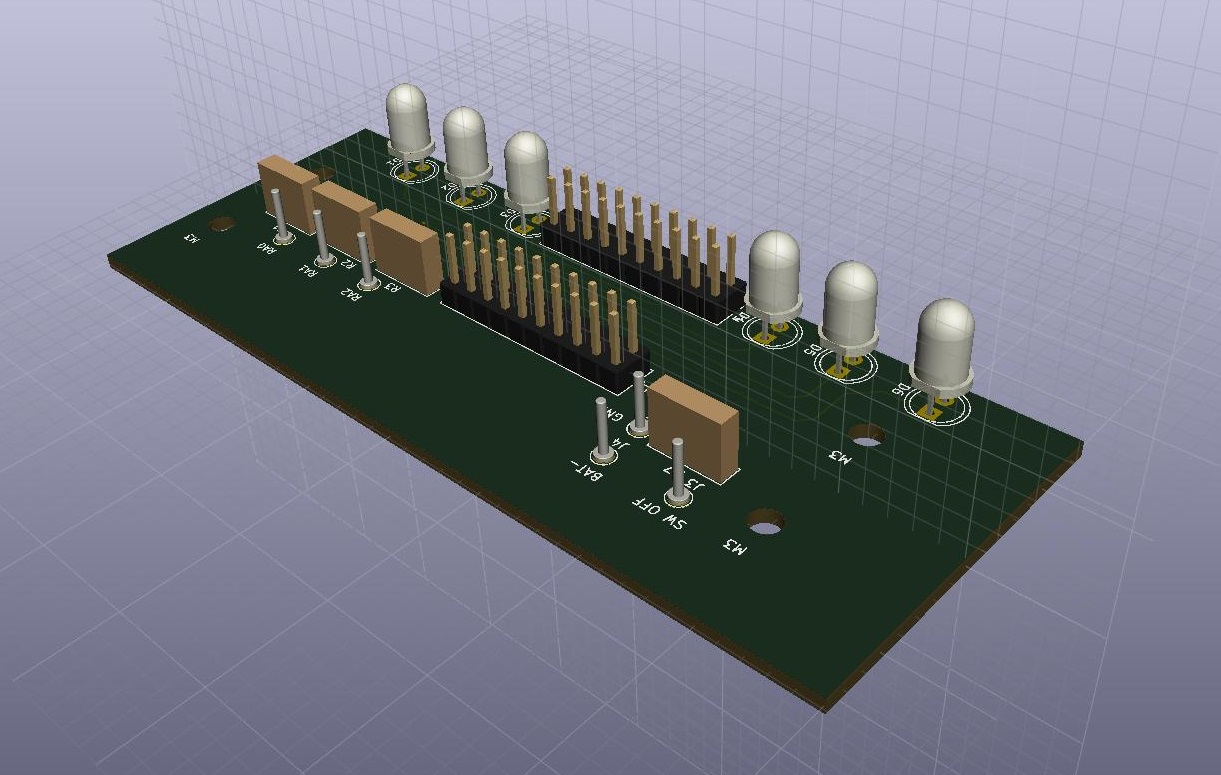

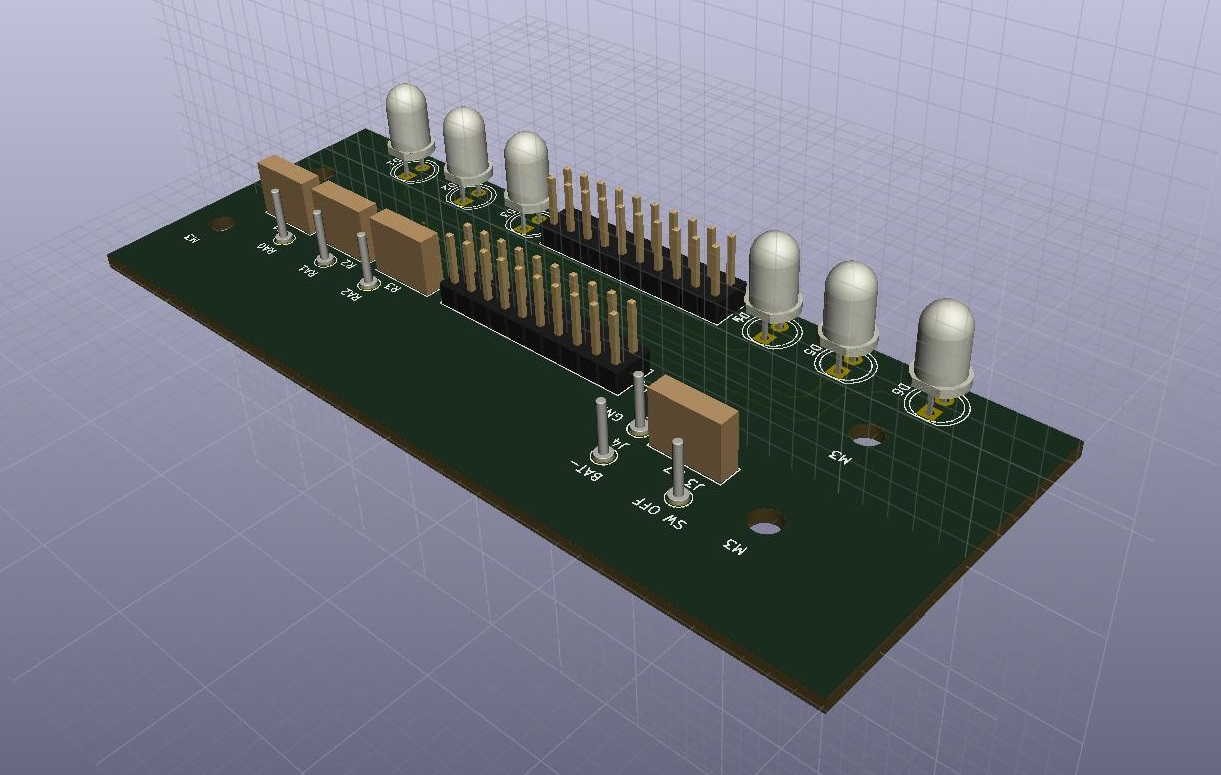

秋月には一度提案してみましたがその後反応無しです。卓球用ではニーズが無いと判断したのかもしれません。１６Ｆ５７は古いのでやるなら新しいＰＩＣにして基板も一枚基板にするか、ディスプレイ基板と背中合わせのでコネクター接続できるようにして実装しやすい構造にしたいですね。

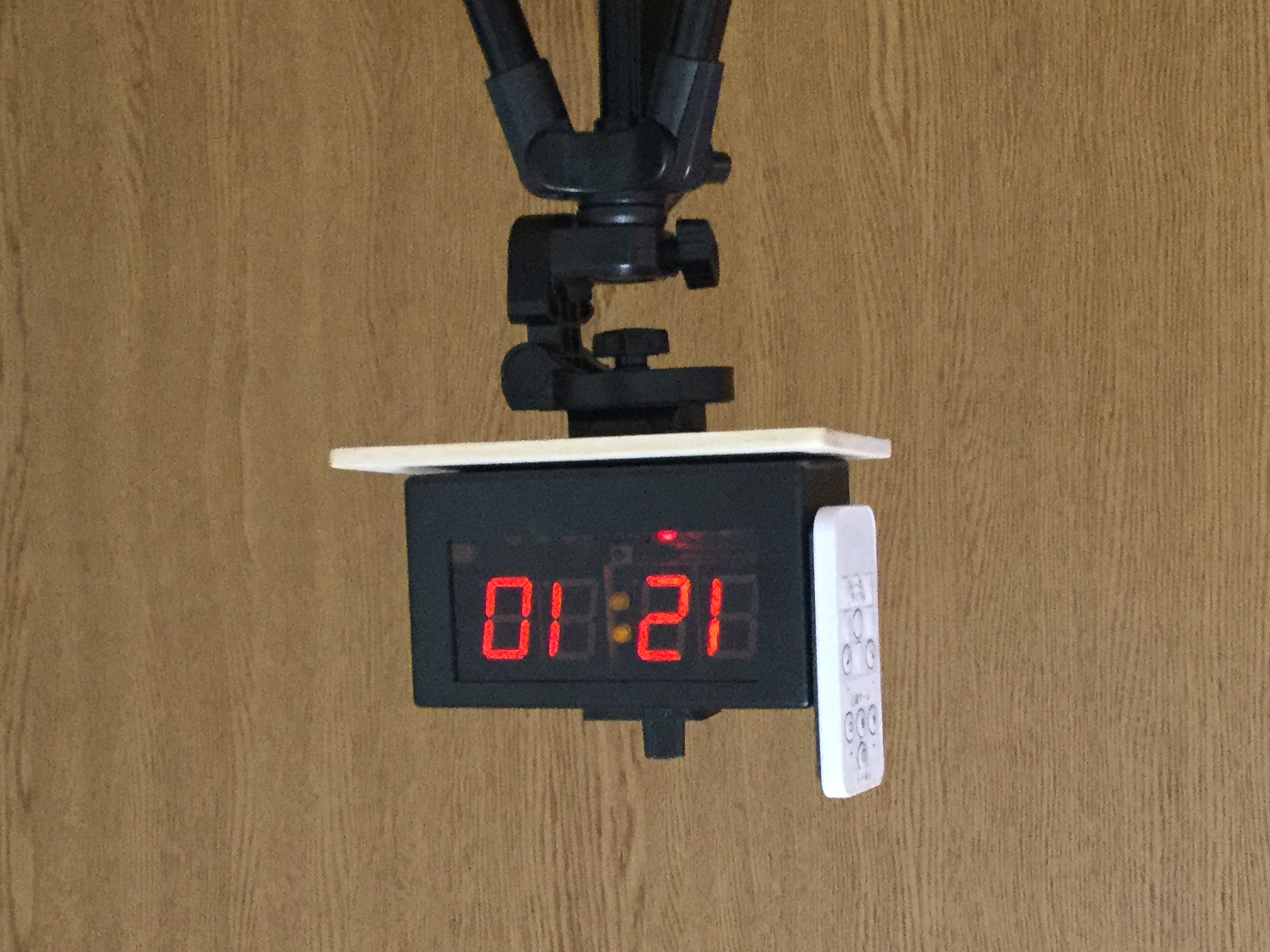

画像を添付します。
こちら大阪では、高齢者に卓球が人気で、週２～３回地元クラブで練習している人や、スクールに通っている人もいます。真夏の平日でも市民体育館の予約がなかなか取れません。

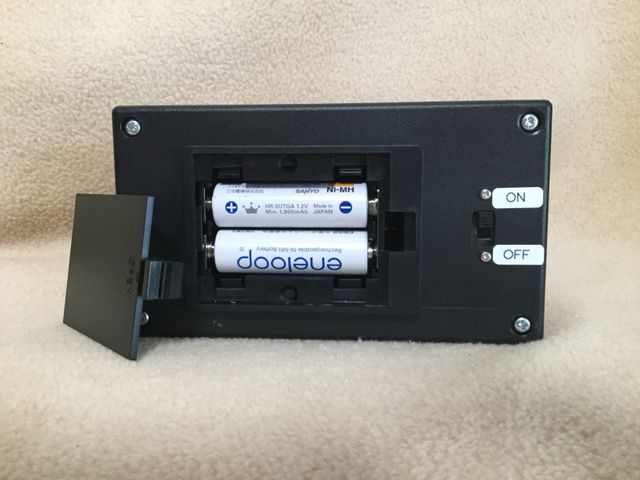

試合形式で練習したほうが実践的でニーズは絶対あると思います。次回、クラブにスコアカウンタもって行って意見を聞いてきます。当方電源は単４充電池4本にしています。
新しいPICで周辺部品を出来る限り減らし一枚基板にして、ケースに簡単に取付けやすくしたのがいいですね、期待しています是非お願いします。

写真ありがとうございます。どうやってネットを避けて取り付けたのか気になっていました。緑のＬＥＤもいいですね。真似したいと思います。こちら東京では体育館は取りにくいし有料なので無料で使える区民センターを利用しています。しかし、夏休みは子供たち優先になり大人は肩身が狭いです。ワクチン２回目接種を完了し準備万端でしたが、コロナで区民大会は中止になり練習もままならず、電子工作で頑張ります。有難うございました。

mac さんの記事を真似して卓球／バドミントン用スコアカウンターの製作の記事を投稿しました。
