多機能！自転車用テールランプ　衝突防止　防犯機能付き

ブレーキでテールランプ点滅。追突の危険性を軽減！
防犯機能で車体を触られたときにキーを入力しないとアラーム。レーザで路面にラインも表示

折角趣味で作るのだから、欲しい機能を詰め込みました。

テールランプを順に点滅（基本機能）
ブレーキでテールランプが点滅。追突の危険性を軽減
防犯機能。車体を触られたときにキーを入力しないとアラーム
路面にレーザーライン
電池残量、加速度、現在温度表示（おまけ機能）

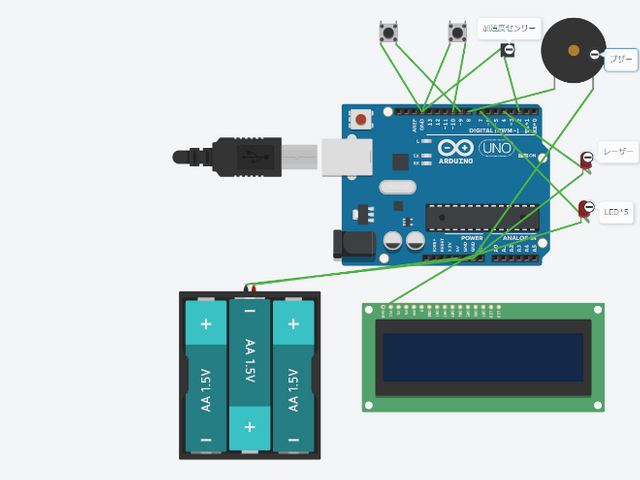

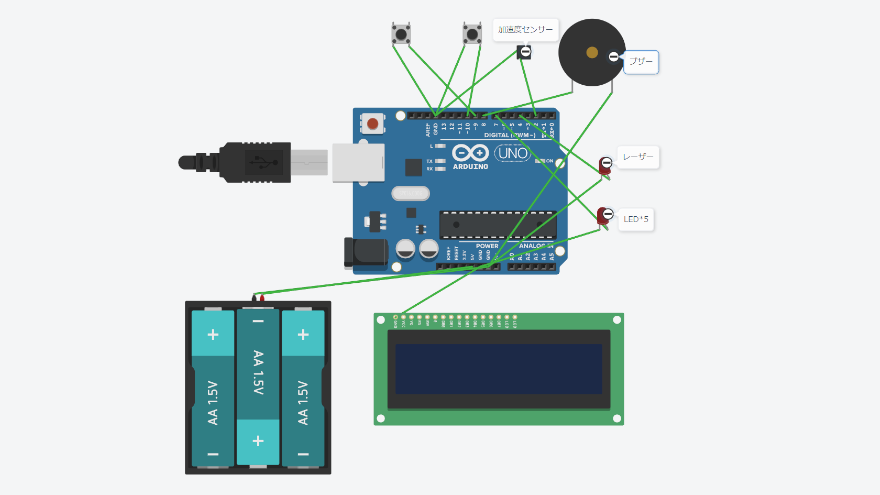

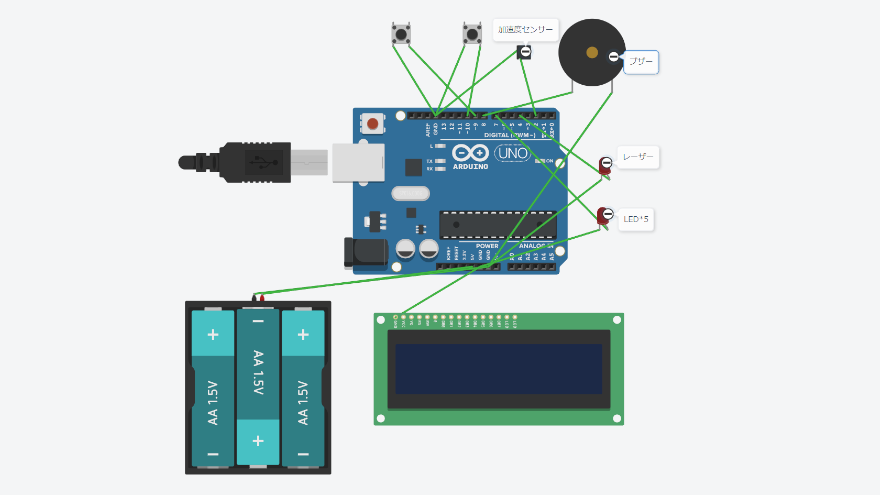

Arduino Nanoと加速度センサーを使用して制御しています
その他部品はOLEDディスプレイ、レーザー×2、LED×5、スイッチ、ブザー、電池ボックスを使用しています

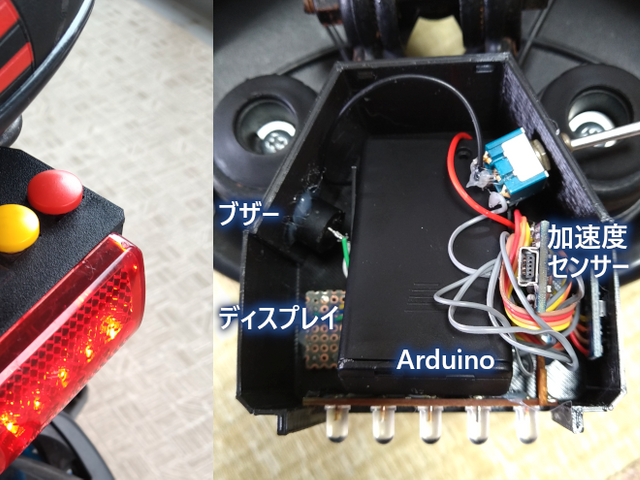

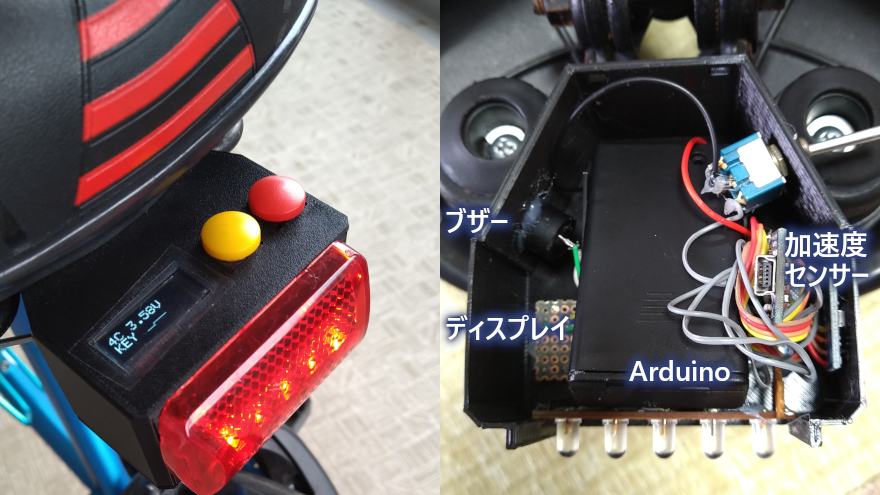

外はカリッと3Dプリンタで作成
中はグチャと配線だらけ

急減速した場合、テールランプが点滅。追突の危険性を軽減
加速度センサーで減速を感知した場合、LEDを点滅させます
防犯機能。車体を触られたときにキーを入力しないとアラーム。
静止状態が続いたときアラームモードに入ります。
その状態で、車体が動いたときにキー入力をしてあげないとアラームがなります。
いたずらしている人は正しいキー入力が出来ないため、アラームを止めることができません。
路面にレーザーライン
安物点レーザーを線レーザーに変えています。
透明丸棒に点レーザーを当てれば、線レーザーに変わります。
ガラス棒でもあれば良かったのですが高いので、透明なLEDを横にして代用しています


全コード
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include <avr/sleep.h>

#define SCREEN_WIDTH 128 // OLED display width, in pixels
#define SCREEN_HEIGHT 32 // OLED display height, in pixels

// Declaration for an SSD1306 display connected to I2C (SDA, SCL pins)
// The pins for I2C are defined by the Wire-library.
// On an arduino UNO:       A4(SDA), A5(SCL)
// On an arduino MEGA 2560: 20(SDA), 21(SCL)
// On an arduino LEONARDO:   2(SDA),  3(SCL), ...
#define OLED_RESET     4 // Reset pin # (or -1 if sharing Arduino reset pin)
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);


// MPU-6050のアドレス、レジスタ設定値
#define MPU6050_WHO_AM_I     0x75  // Read Only
#define MPU6050_PWR_MGMT_1   0x6B  // Read and Write
#define MPU_ADDRESS  0x68

int LED_PIN1 = 4;  // 変数に4を割り当てる(デジタルピン4番)
int LED_PIN2 = 7;  // センター
int LED_PIN3 = 9;  // 変数に7を割り当てる(デジタルピン7番)
int LASER_PIN = 10;
int BEEP_PIN = 12;  // 変数に7を割り当てる(デジタルピン7番)
int DISP_PIN = 3;  // 変数に7を割り当てる(デジタルピン7番)

int wakePin = 5; //割り込み用のピン番号
int wakePin2 = 6; //割り込み用のピン番号
bool active;
float acc_old_z;
float acc_old_y;
int keyCount;
bool keyFlag;
int keyWait;

// デバイス初期化時に実行される
void setup() {
  Serial.println("Start");
  pinMode(wakePin, INPUT_PULLUP);
  pinMode(wakePin2, INPUT_PULLUP);
  pinMode(A0, INPUT);

  Wire.begin();

  // PCとの通信を開始
  Serial.begin(115200); //115200bps

  // 初回の読み出し
  Wire.beginTransmission(MPU_ADDRESS);
  Wire.write(MPU6050_WHO_AM_I);  //MPU6050_PWR_MGMT_1
  Wire.write(0x00);
  Wire.endTransmission();

  // 動作モードの読み出し
  Wire.beginTransmission(MPU_ADDRESS);
  Wire.write(MPU6050_PWR_MGMT_1);  //MPU6050_PWR_MGMT_1レジスタの設定
  Wire.write(0x00);
  Wire.endTransmission();

  //ここから文字表示
  if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) { // Address 0x3C for 128x32
    Serial.println(F("SSD1306 allocation failed"));
    for(;;); // Don't proceed, loop forever
  }
    Serial.println("Start");
  //BLINK
  pinMode(LED_BUILTIN, OUTPUT);
  pinMode(LED_PIN1, OUTPUT);  // デジタルピン4番を出力モードに設定
  pinMode(LED_PIN2, OUTPUT);  // デジタルピン7番を出力モードに設定
  pinMode(LED_PIN3, OUTPUT);  // デジタルピン7番を出力モードに設定
  pinMode(LASER_PIN, OUTPUT);  // デジタルピン7番を出力モードに設定
  pinMode(BEEP_PIN, OUTPUT);  // デジタルピン7番を出力モードに設定
  pinMode(DISP_PIN, OUTPUT);  // デジタルピン7番を出力モードに設定
  digitalWrite(DISP_PIN, HIGH);    // turn the LED off by making the voltage LOW
  digitalWrite(LED_BUILTIN, LOW);    // turn the LED off by making the voltage LOW

  active = true;
  keyFlag = true;
}

float old1;
float old2;
float old3;
float old4;
float blinkTime;
int count;
int blinkCount;
int sindouCount;
int sindouSinpuku;
int sleepCount;
int renCount;

void loop() {
  if(!active){
    //set_sleep_mode(SLEEP_MODE_PWR_DOWN); //スリープモードの設定
    //interrupt();
    delayWDT2(70);
  }

  Wire.beginTransmission(0x68);
  Wire.write(0x3B);
  Wire.endTransmission(false);
  Wire.requestFrom(0x68, 14, true);
  while (Wire.available() < 14);
  int16_t axRaw, ayRaw, azRaw, gxRaw, gyRaw, gzRaw, Temperature;

  axRaw = Wire.read() << 8 | Wire.read();
  ayRaw = Wire.read() << 8 | Wire.read();
  azRaw = Wire.read() << 8 | Wire.read();
  Temperature = Wire.read() << 8 | Wire.read();
  gxRaw = Wire.read() << 8 | Wire.read();
  gyRaw = Wire.read() << 8 | Wire.read();
  gzRaw = Wire.read() << 8 | Wire.read();

  // 加速度値を分解能で割って加速度(G)に変換する
  float acc_x = axRaw / 16384.0;  //FS_SEL_0 16,384 LSB / g
  float acc_y = ayRaw / 16384.0;
  float acc_z = azRaw / 16384.0;

  // 角速度値を分解能で割って角速度(degrees per sec)に変換する
  float gyro_x = gxRaw / 131.0;//FS_SEL_0 131 LSB / (°/s)
  float gyro_y = gyRaw / 131.0;
  float gyro_z = gzRaw / 131.0;

  if(!digitalRead(wakePin)){
      Serial.print("Key ");
      active = true;
      sleepCount = 0;
      if(keyCount == 1){
        keyFlag = true;
      }
      keyCount = 0;
  }
  if(!digitalRead(wakePin2)){
      Serial.print("Key2 ");
      active = true;
      sleepCount = 0;
      if(keyCount == 0){
        keyCount = 1;
      }
  }

  bool flag = false;
  if(acc_z >= acc_old_z -0.02 && acc_z <= acc_old_z +0.02 && acc_y >= acc_old_y -0.02 && acc_y <= acc_old_y +0.02){
    flag = true;
  }

  if(flag){
    //動いていない場合
    //Serial.print("no active ");
    //Serial.print(sleepCount);
    //Serial.print(" ");
    //Serial.print(acc_y);  Serial.println("");

    if(sleepCount > 400){
      display.clearDisplay();
      display.display();
      digitalWrite(LED_PIN1, LOW);
      digitalWrite(LED_PIN2, LOW);
      digitalWrite(LED_PIN3, LOW);
      digitalWrite(LASER_PIN, LOW);
      digitalWrite(DISP_PIN, LOW);
      active = false;
      acc_old_z = acc_z;
      acc_old_y = acc_y;
      keyFlag = false;
      keyWait = 0;
      return;
    }
    sleepCount++;
  }
  else{
    digitalWrite(DISP_PIN, HIGH);

    //Serial.print("active ");
    active = true;
    sleepCount = 0;
  }
  acc_old_z = acc_z;
  acc_old_y = acc_y;
  //キーが入っていない場合ブザー
  if(!keyFlag && keyWait > 500){
      digitalWrite(BEEP_PIN, HIGH);
      digitalWrite(LED_PIN1, LOW);
      digitalWrite(LED_PIN2, LOW);
      digitalWrite(LED_PIN3, LOW);
      delay(170);
      digitalWrite(BEEP_PIN, LOW);
      digitalWrite(LED_PIN1, HIGH);
      digitalWrite(LED_PIN2, HIGH);
      digitalWrite(LED_PIN3, HIGH);
      delay(120);
      sleepCount+=10;
  }
  keyWait++;

//  Serial.print((Temperature+521)/340+35);  Serial.print(",");
  //Serial.print(acc_x);  Serial.println("");//上下
  Serial.print(acc_z);  Serial.println("");//傾き
  //Serial.print(acc_y);  Serial.println("");//前後
  //Serial.print(gyro_x); Serial.print(",");
  //Serial.print(gyro_y); Serial.print(",");
  //Serial.print(gyro_z); Serial.println("");

  float sa = 0.12;
  float heikinOld = (old4*0.5 +old3*0.3 +old2*0.2);
  float heikinNew = (acc_y +old1)/2;
  //振動
  if(heikinOld < heikinNew -sa && sindouSinpuku != 1){
    sindouCount+=4;
    sindouSinpuku = 1;
  }
  if(heikinOld > heikinNew +sa && sindouSinpuku != -1){
    sindouCount+=4;
    sindouSinpuku = -1;
  }
  //振動以外で減速したとき
  if(heikinOld < heikinNew -sa && sindouCount < 2){
    blinkTime = 28;
  }
  sindouCount--;
  if(sindouCount < 0){
    sindouCount = 0;
    sindouSinpuku = 0;
  }
  if(sindouCount > 10){
    sindouCount = 10;
  }
  old4 = old3;
  old3 = old2;
  old2 = old1;
  old1 = acc_y;
  digitalWrite(LED_BUILTIN, LOW);    // turn the LED off by making the voltage LOW

  display.clearDisplay();

  display.setTextSize(2);             // Draw 2X-scale text
  display.setCursor(0,0);             // Start at top-left corner
  display.setTextColor(SSD1306_WHITE);
  display.print((Temperature+521)/340+35);
  display.print("C ");

  display.print(cpuVcc());                   // 電源電圧測定 http://radiopench.blog96.fc2.com/blog-entry-490.html
  //display.print(analogRead(A0));
  display.println("V");

  if(keyFlag){
    display.print("KEY ");
  }
  else{
    display.print("INPUT ");
    display.print((1000 -keyWait)/10);
  }

    display.drawLine(display.width()/2, display.height() -2, display.width()/2 +heikinNew*100, display.height() -2, SSD1306_WHITE);
    display.drawLine(display.width()/2, display.height() -4, display.width()/2 +(heikinNew-heikinOld)*200, display.height() -4, SSD1306_WHITE);
    display.drawLine(display.width()/2, display.height() -6, display.width()/2 +sa*200, display.height() -6, SSD1306_WHITE);

  if(blinkTime > 0){
    //display.println(heikinNew*100);
    display.println("brake");
    //digitalWrite(LED_BUILTIN, HIGH);   // turn the LED on (HIGH is the voltage level)
    if(count%2 == 0){
      digitalWrite(LED_PIN1, LOW);
      digitalWrite(LED_PIN2, HIGH);
      digitalWrite(LED_PIN3, LOW);
      digitalWrite(LASER_PIN, HIGH);
    }
    else{
      digitalWrite(LED_PIN1, LOW);
      digitalWrite(LED_PIN2, LOW);
      digitalWrite(LED_PIN3, LOW);
      digitalWrite(LASER_PIN, LOW);
    }
    blinkTime--;
  }
  else{
    if(count%8 == 0){
      blinkCount++;
      switch(blinkCount%3){
        case 0:
        digitalWrite(LED_PIN1, HIGH);  // デジタルピン4番に繋いだLEDを点灯
        digitalWrite(LED_PIN2, HIGH);   // デジタルピン7番に繋いだLEDを消灯
        digitalWrite(LED_PIN3, HIGH);   // デジタルピン7番に繋いだLEDを消灯
        digitalWrite(LASER_PIN, HIGH);
        break;
        case 1:
        digitalWrite(LED_PIN1, HIGH);  // デジタルピン4番に繋いだLEDを点灯
        digitalWrite(LED_PIN2, HIGH);   // デジタルピン7番に繋いだLEDを消灯
        digitalWrite(LED_PIN3, LOW);   // デジタルピン7番に繋いだLEDを消灯
        digitalWrite(LASER_PIN, LOW);
        break;

        case 2://全点灯
        digitalWrite(LED_PIN1, LOW);  // デジタルピン4番に繋いだLEDを点灯
        digitalWrite(LED_PIN2, HIGH);   // デジタルピン7番に繋いだLEDを消灯
        digitalWrite(LED_PIN3, LOW);   // デジタルピン7番に繋いだLEDを消灯
        digitalWrite(LASER_PIN, LOW);
        break;
      }
    }
  }

  count++;
  display.display();
  delay(20);
}
//割込み関数
void interrupt(){
  //attachInterrupt(0,wakeUp, LOW); //割り込み処理の設定、２番ピンがLowで復帰
  PRR = PRR | 0b00100000;         //8bitタイマーdisable
  sleep_mode();                   //スリープモードを有効にする
  //detachInterrupt(0);             //割り込み処理を解除する
}

void wakeUp(){
  //Serial.println("Wake up from standby."); //復帰時にシリアルモニターに表示
  PRR = PRR & 0b00000000;                  //8bitタイマーenable
  //delay(30000);                            //時間調整
}

void delayWDT2(unsigned long t) {       // パワーダウンモードでdelayを実行
  Serial.flush();                       // シリアルバッファが空になるまで待つ
  delayWDT_setup(t);                    // ウォッチドッグタイマー割り込み条件設定

  // ADCを停止（消費電流 147→27μA）
  ADCSRA &= ~(1 << ADEN);

  set_sleep_mode(SLEEP_MODE_PWR_DOWN);  // パワーダウンモード指定
  sleep_enable();

  // BODを停止（消費電流 27→6.5μA）
  MCUCR |= (1 << BODSE) | (1 << BODS);   // MCUCRのBODSとBODSEに1をセット
  MCUCR = (MCUCR & ~(1 << BODSE)) | (1 << BODS);  // すぐに（4クロック以内）BODSSEを0, BODSを1に設定

  asm("sleep");                         // 3クロック以内にスリープ sleep_mode();では間に合わなかった

  sleep_disable();                      // WDTがタイムアップでここから動作再開
  ADCSRA |= (1 << ADEN);                // ADCの電源をON（BODはハードウエアで自動再開される）
}

void delayWDT_setup(unsigned int ii) {  // ウォッチドッグタイマーをセット。
  // 引数はWDTCSRにセットするWDP0-WDP3の値。設定値と動作時間は概略下記
  // 0=16ms, 1=32ms, 2=64ms, 3=128ms, 4=250ms, 5=500ms
  // 6=1sec, 7=2sec, 8=4sec, 9=8sec
  byte bb;
  if (ii > 9 ) {                        // 変な値を排除
    ii = 9;
  }
  bb = ii & 7;                          // 下位3ビットをbbに
  if (ii > 7) {                         // 7以上（7.8,9）なら
    bb |= (1 << 5);                     // bbの5ビット目(WDP3)を1にする
  }
  bb |= ( 1 << WDCE );

  MCUSR &= ~(1 << WDRF);                // MCU Status Reg. Watchdog Reset Flag ->0
  // start timed sequence
  WDTCSR |= (1 << WDCE) | (1 << WDE);   // ウォッチドッグ変更許可（WDCEは4サイクルで自動リセット）
  // set new watchdog timeout value
  WDTCSR = bb;                          // 制御レジスタを設定
  WDTCSR |= _BV(WDIE);
}

ISR(WDT_vect) {                         // WDTがタイムアップした時に実行される処理
  //  wdt_cycle++;                      // 必要ならコメントアウトを外す
}
float cpuVcc(){                      // 電源電圧(AVCC)測定関数
  long sum=0;
  adcSetup(0x4E);                    // Vref=AVcc, input=internal1.1V
  for(int n=0; n < 10; n++){
    sum = sum + adc();               // adcの値を読んで積分
  }
  return (1.1 * 10240.0)/ sum;       // 電圧を計算して戻り値にする
}

void adcSetup(byte data){            // ADコンバーターの設定
  ADMUX = data;                      // ADC Multiplexer Select Reg.
  ADCSRA |= ( 1 << ADEN);            // ADC イネーブル
  ADCSRA |= 0x07;                    // AD変換クロック　CK/128
  delay(10);                         // 安定するまで待つ
}

unsigned int adc(){                  // ADCの値を読む
  unsigned int dL, dH;
  ADCSRA |= ( 1 << ADSC);            // AD変換開始
  while(ADCSRA & ( 1 << ADSC) ){     // 変換完了待ち
  }
  dL = ADCL;                         // LSB側読み出し
  dH = ADCH;                         // MSB側
  return dL | (dH << 8);             // 10ビットに合成した値を返す
}
void testfillcircle(void) {
  for(int16_t i=max(display.width(),display.height())/2; i>0; i-=3) {
    // The INVERSE color is used so circles alternate white/black
    display.fillCircle(display.width() / 2, display.height() / 2, i, SSD1306_INVERSE);
  }
}
