DIPマイコンLPC1114FNでmbed入門  Ledマトリックスで遊びましょう ~その2 ~

DIPマイコンLPC1114FNでmbed入門

Ledマトリックスで遊びましょう ~その2 数字の「0」を一文字表示~

mbed LPC1114FN(以後、1114FN)は安価に購入できて、mbedクラウド開発環境を使ってプログラムを開発することができるマイコンです。1114FNを使って、8×8ドット=64個のLEDを使ったLEDマトリックスに文字を表示します。最初は単純な1文字表示に挑戦します。うまくできたら、流れる文字やマトリックスユニットを増やします。

注)

mbed LPC1114FNは発売からずいぶん経過しており、
Arm社が提供する「Mbed OS」および「Mbedプラットフォーム」は、2026年7月をもって完全にサポートを終了します。期間終了後はウェブサイトがアーカイブされ、オンラインでのプロジェクトビルドやコンパイルは一切できなくなります。回路図やプログラムは参考資料として公表します。

1枚のLEDマトリックスを使ったユニットは完成しましたか。今回はこのユニットに数字の「0」を一文字表示します。

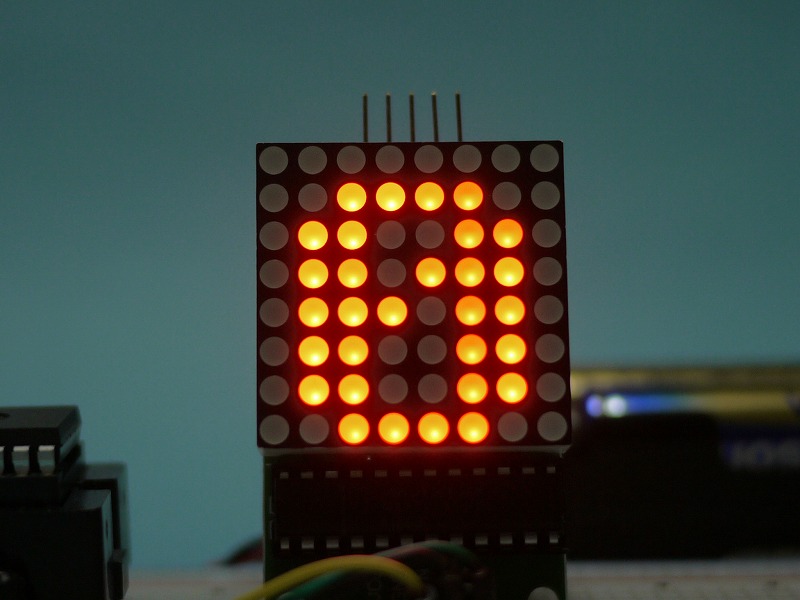

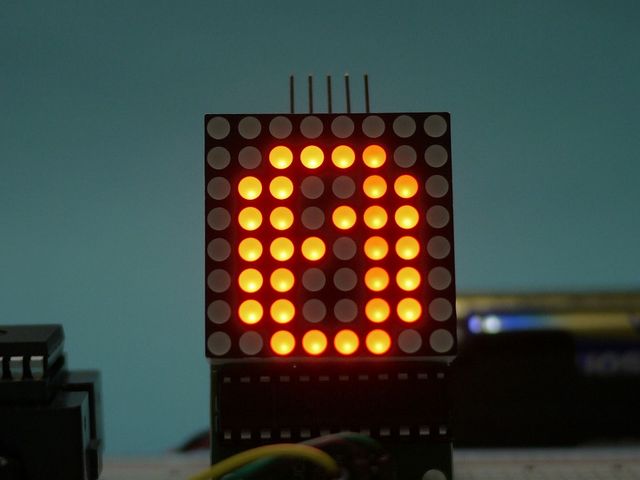

「0」を一文字表示

○フォントについて

文字や数字を表示するにはフォントを作る必要があります。フォント製作用ツールやサイトがいくつかあります。ここでは次のサイトを利用させて頂きました。このサイトは製作したLEDマトリックスユニットの使用を想定しているようです。ただ、ターゲットとしているマイコンはArduinoと思われます。

http://xantorohara.github.io/led-matrix-editor/

このサイトで生成されるフォントは鏡文字のフォントです。左右が逆に配置されている点に注意して、プログラムを作成します。

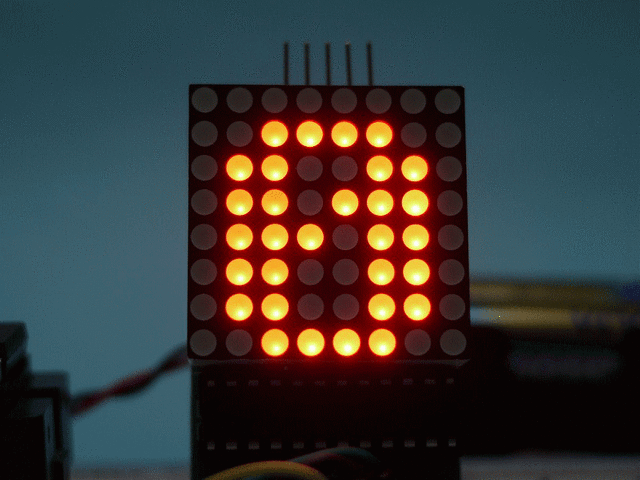

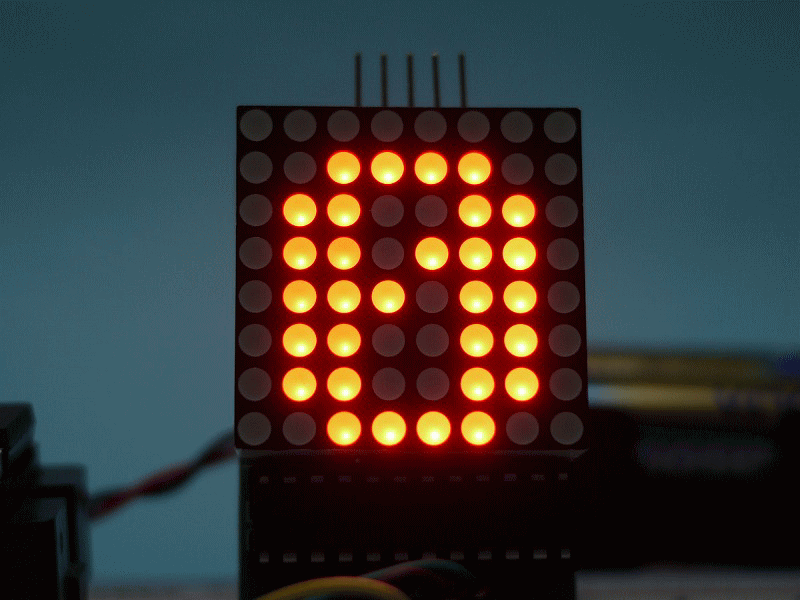

フォントは作成する

○プログラムについて

■フォント定義部

一文字は、

8ビット×8行=64ビット=16進数16桁

(1行8ビット=1バイト=16進数2桁)

で定義します。

0x7e1818181c181800 これで一文字分です。

■数字の定義

「0」は左右対称となっており、普通文字と鏡文字の違いがわかりにくので「1」を例として説明します。

数字「1」のフォントは次のビット配置です。点灯するビット=1とします。

1  00000000 2  00011000 3  00011000 4  00111000 5  00011000 6  00011000 7  00011000 8  01111110

鏡文字なので、左右を反転します。

1  00000000 2  00011000 3  00011000 4  00011100 5  00011000 6  00011000 7  00011000 8  01111110

1行を16進数2桁に変換すると、

1 00 2 18 3 18 4 1C 5 18 6 18 7 18 8 7E

これを8行目から並べると、

7E 18 18 18 1C 18 18 00 =0x7e1818181c181800

が「1」のフォントデータです。

これを各文字ごとに準備して、配列に定義します。

数字やアルファベットはこのサイトに準備されているフォントを利用させて頂いています。その他、必要なフォントは筆者が制作しています。

const uint64_t moji_font[] = {// bold font , kagami moji font 0x3c66666e76663c00,//0~9 0x7e1818181c181800, 0x7e060c3060663c00, 0x3c66603860663c00, 0x30307e3234383000, 0x3c6660603e067e00, 0x3c66663e06663c00, 0x1818183030667e00, 0x3c66663c66663c00, 0x3c66607c66663c00, };

■フォントデータロード

bitsum[i][j] i:i番目の文字、j:0~7行目のマトリックス表示データ

(1)フォントデータを配列から読み出して、LEDマトリックスに表示できるように行単位で重みを付けて足します。

行           重み 1  00000000 1 2  00011000 2 3  00011000 4 4  00011100 8 5  00011000 16 6  00011000 32 7  00011000 64 8  01111110 128    12345678 列

(2)各行ごとに重みをつけます。

1行目のデータビット列に1があるビットに2^0=1をかけて列1~8毎に足します。
2行目のデータビット列に1があるビットに2^1=2をかけて列1~8毎に足します。
・・・
8行目のデータビット列に1があるビットに2^7=128をかけて列1~8毎に足します。

行 1  00000000 1     0 0   0   0   0   0   0   0 2  00011000 2     0 0   0   2   2   0   0   0 3  00011000 4     0 0   0   4   4   0   0   0 4  00011100 8     0 0   0   8   8   8   0   0 5  00011000 16    0 0   0   16  16  0   0   0 6  00011000 32    0 0   0   32  32  0   0   0 7  00011000 64    0 0   0   64  64  0   0   0 8  01111110 128   0 128 128 128 128 128 128 0

(3)列ごとに足すと下記のようになります→

0 128 128 254 254 136 128 0

(4)このデータが、bitsum[0][0~7] に格納されます。

while(1){ i=0;//今回は一文字目なのでi=0とする moji1=moji_font[0];// 「0」のデータをロードする for(j=0;j<8;j++){ // ビット配列を初期化する bitsum[i][j]=0; } for(j=0;j<8;j++){ // 8行処理する bit1gyou=moji1 & 0xff; // 一番右の2バイト=1行分を取り出す for(k=0;k<8;k++){// kagamimoji no font // 8ビット処理する //for(k=8;k>=1;k--){ // futuu no font // 1ビットずつ重みをつけて足す bitsum[i][k]=bitsum[i][k]+(bit1gyou & 0x01)*pow((double)2,(double)(j)); bit1gyou=bit1gyou >> 1; //次のビットを取り出す }//i moji1=moji1 >> 8; }//j k=0;

■フォントデータ変換

後で実現するスクロール表示に備えて、二次元配列bitsum[0][0~7]を一次元配列bitline[0~7]に変換します。

i=0; for(j=0;j<8;j++){ bitline[k]=bitsum[i][j]; k++; }

■フォントデータ表示

先ほどのデータ 0 128 128 254 254 136 128 0 をmaxSingle()関数に入れて、LEDマトリックスを点灯します。直接関数に数字を入れると次のようになります。

maxSingle(1,0); maxSingle(2,128); maxSingle(3,128); maxSingle(4,254); maxSingle(5,254); maxSingle(6,136); maxSingle(7,128); maxSingle(8,0);

実際には下のようにbitline()に入れてLEDマトリックスを点灯します。この関数を使うのは、後の課題で文字をスクロールさせるプログラムに対応しやすいためです。

led=ON;//LEDマトリックス点灯 maxSingle(1,bitline[0]); maxSingle(2,bitline[1]); maxSingle(3,bitline[2]); maxSingle(4,bitline[3]); maxSingle(5,bitline[4]); maxSingle(6,bitline[5]); maxSingle(7,bitline[6]); maxSingle(8,bitline[7]); wait(0.1); led=OFF;//LEDマトリックス消灯 maxSingle(1,0); maxSingle(2,0); maxSingle(3,0); maxSingle(4,0); maxSingle(5,0); maxSingle(6,0); maxSingle(7,0); maxSingle(8,0); wait(0.1); }//while }//main

〇プログラム全体

プログラム全体です。インクルードしているのはmbed.hのみなので、他のマイコンへも移植しやすいかと思います。

// LedMatrix 1mai #include "mbed.h" DigitalOut led(dp28); // spi(mosi,miso,sck) SPI max72_spi(dp2, NC, dp6); DigitalOut load(dp14);//spi load // CPU MT7219 // dp1 mosi(Master In Salve Out) => DIN // dp2 miso(Master OutSlave) => nc // dp6 sck (Serial Clock) => clk // dp14 =>(Slave Select) load int maxInUse = 1; //change this variable to set how many MAX7219's you'll use // define max7219 registers #define max7219_reg_noop 0x00 #define max7219_reg_digit0 0x01 #define max7219_reg_digit1 0x02 #define max7219_reg_digit2 0x03 #define max7219_reg_digit3 0x04 #define max7219_reg_digit4 0x05 #define max7219_reg_digit5 0x06 #define max7219_reg_digit6 0x07 #define max7219_reg_digit7 0x08 #define max7219_reg_decodeMode 0x09 #define max7219_reg_intensity 0x0a #define max7219_reg_scanLimit 0x0b #define max7219_reg_shutdown 0x0c #define max7219_reg_displayTest 0x0f #define LOW 0 #define HIGH 1 #define MHZ 1000000 #define ON 1 #define OFF 0 void maxSingle( int reg, int col) { //maxSingle is the "easy" function to use for a //single max7219 load = LOW; // begin max72_spi.write(reg); // specify register max72_spi.write(col); // put data load = HIGH; // make sure data is loaded (on rising edge of LOAD/CS) } void maxAll (int reg, int col) { // initialize all MAX7219's in the system load = LOW; // begin for ( int c=1; c<= maxInUse; c++) { max72_spi.write(reg); // specify register max72_spi.write(col); // put data } load = HIGH; } void maxOne(int maxNr, int reg, int col) { //maxOne is for adressing different MAX7219's, //while having a couple of them cascaded int c = 0; load = LOW; for ( c = maxInUse; c >= maxNr; c--) { max72_spi.write(0); // no-op max72_spi.write(0); // no-op } max72_spi.write(reg); // specify register max72_spi.write(col); // put data for ( c=maxNr-1; c >= 1; c--) { max72_spi.write(0); // no-op max72_spi.write(0); // no-op } load = HIGH; } void setup () { // initiation of the max 7219 // SPI setup: 8 bits, mode 0 max72_spi.format(8, 0); // going by the datasheet, min clk is 100ns so theoretically 10MHz should work... // max72_spi.frequency(10*MHZ); maxAll(max7219_reg_scanLimit, 0x07); maxAll(max7219_reg_decodeMode, 0x00); // using an led matrix (not digits) maxAll(max7219_reg_shutdown, 0x01); // not in shutdown mode maxAll(max7219_reg_displayTest, 0x00); // no display test for (int e=1; e<=8; e++) { // empty registers, turn all LEDs off maxAll(e,0); } maxAll(max7219_reg_intensity, 0x0f & 0x0f); // the first 0x0f is the value you can set // range: 0x00 to 0x0f } void led_flash(){ int i; for(i=0;i<3;i++){ led=ON; wait(0.1); led=OFF; wait(0.1); } } int main(void) { const uint64_t moji_font[] = {// bold font , kagami moji font 0x3c66666e76663c00,//0~9 0x7e1818181c181800, 0x7e060c3060663c00, 0x3c66603860663c00, 0x30307e3234383000, 0x3c6660603e067e00, 0x3c66663e06663c00, 0x1818183030667e00, 0x3c66663c66663c00, 0x3c66607c66663c00, }; int i,j,k; uint8_t bitsum[1][8],bit1gyou,bitline[8]; uint64_t moji1; setup(); led_flash(); wait(0.1); while(1){ i=0; moji1=moji_font[0]; for(j=0;j<8;j++){ bitsum[i][j]=0; } for(j=0;j<8;j++){ bit1gyou=moji1 & 0xff; for(k=0;k<8;k++){// kagamimoji no font //for(k=8;k>=1;k--){ // futuu no font bitsum[i][k]=bitsum[i][k]+(bit1gyou & 0x01)*pow((double)2,(double)(j)); bit1gyou=bit1gyou >> 1; }//i moji1=moji1 >> 8; }//j k=0; i=0; for(j=0;j<8;j++){ bitline[k]=bitsum[i][j]; k++; } led=ON; maxSingle(1,bitline[0]); maxSingle(2,bitline[1]); maxSingle(3,bitline[2]); maxSingle(4,bitline[3]); maxSingle(5,bitline[4]); maxSingle(6,bitline[5]); maxSingle(7,bitline[6]); maxSingle(8,bitline[7]); wait(0.1); led=OFF; maxSingle(1,0); maxSingle(2,0); maxSingle(3,0); maxSingle(4,0); maxSingle(5,0); maxSingle(6,0); maxSingle(7,0); maxSingle(8,0); wait(0.1); }//while }//main

〇Publish

下記のURLにてPabulishしています。
https://developer.mbed.org/users/takeuchi/code/20160505_V12_LedMatrix/

次回もLEDマトリックスのプログラムが続きます。
