M5Stackで作るIoTコーヒー(ドリップ)スケール 2か所で測定して流速もわかる！

最近、コーヒースケール（ドリップスケール）というものを知りました。ストップウォッチが付いた「はかり」みたいなものです。
コーヒーをドリップしながら、注いだお湯の量と経過時間を表示していきます。

ハリオのドリップスケール

お湯の注ぎ方にも「レシピ」があるようです。45秒間隔でまずｘｘ%、次にｘｘ％・・・と5回に分けて注ぐ、みたいな。
これって、時計付きのはかりだから、前に作った「切れ味測定器」と同じ？

ここに動画が表示されます

市販品を見てみると、トータルの重さしか測定していません。ドリッパーとカップの両方で測定すれば、注いだお湯の量とできたコーヒーの量、そしてドリッパーを通過する速度がわかるのに。また、データを保存できるものもありますが、高価です。

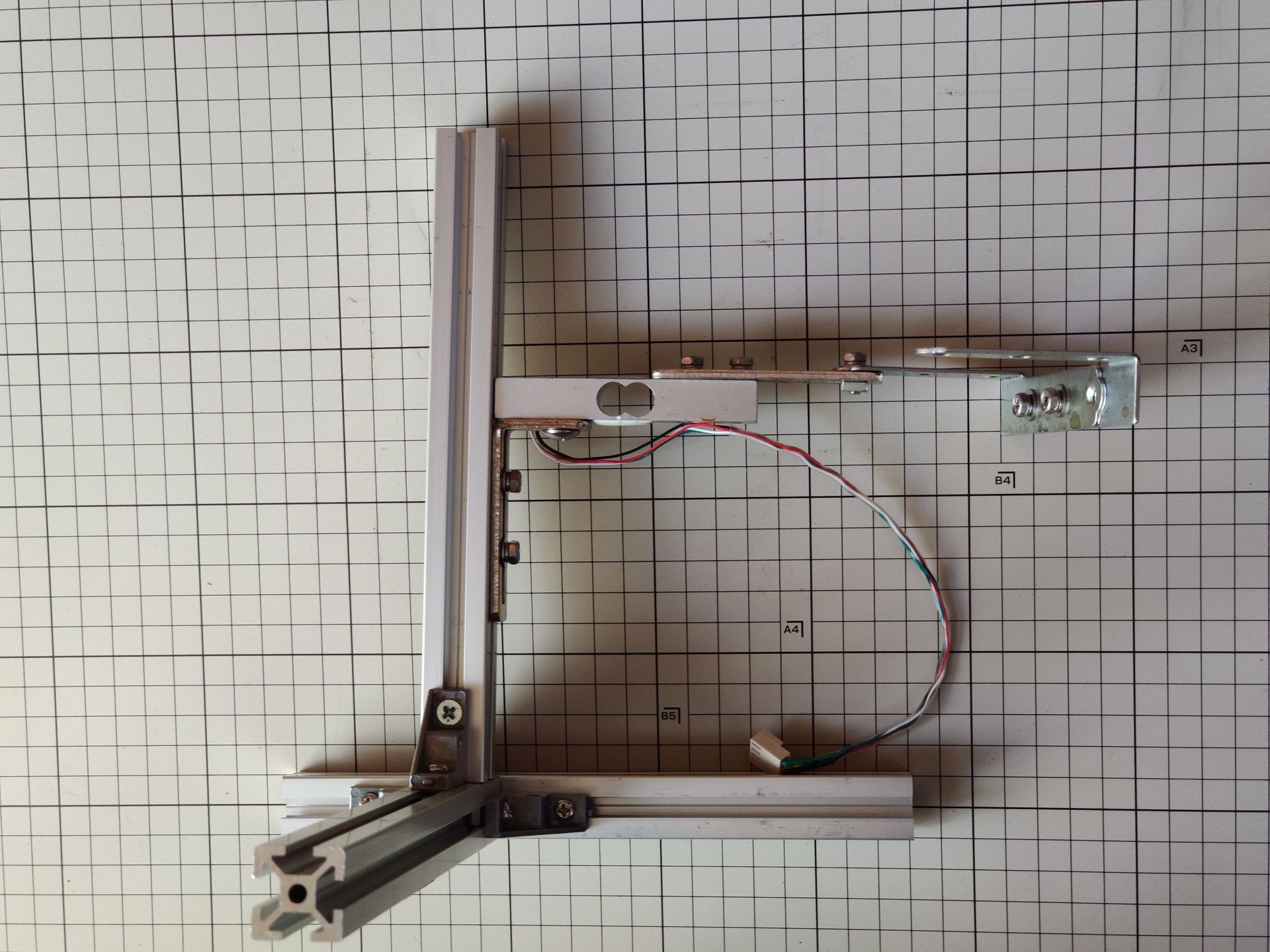

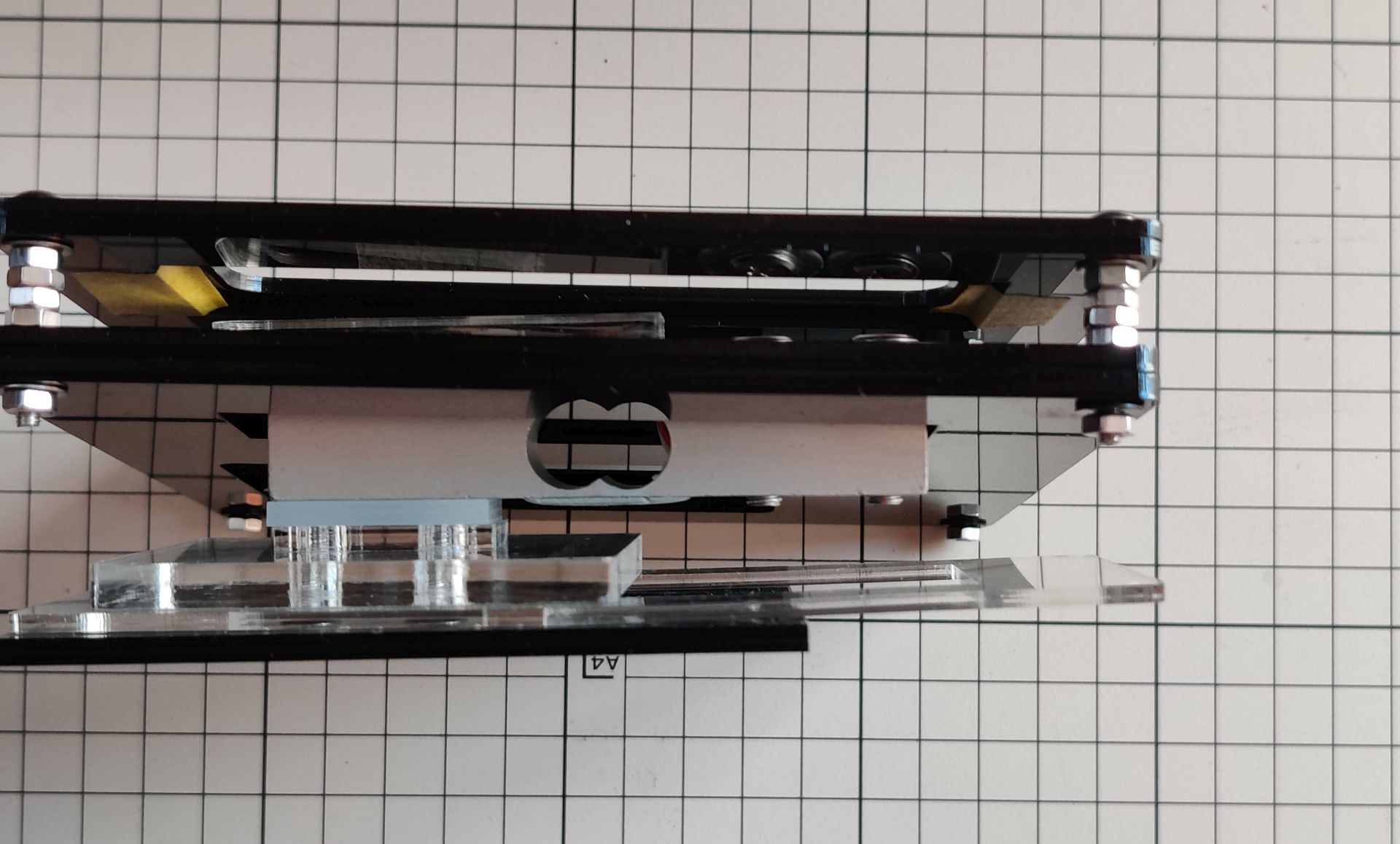

3Dプリンタを作ったときのアルミフレームと、切れ味測定器を作ったときに購入したロードセル、あとはM5StackとHX711のモジュール2枚とロードセルを組み合わせて、プロトタイプを作ってみました。アクリルの部材は切れ味測定器用にカットしたものを流用。

アルミフレーム
HX711モジュール (x2)
ロードセル (x2)（5kg用）
M5Stack
プロトタイピング基板
その他、ビスやアクリル版など

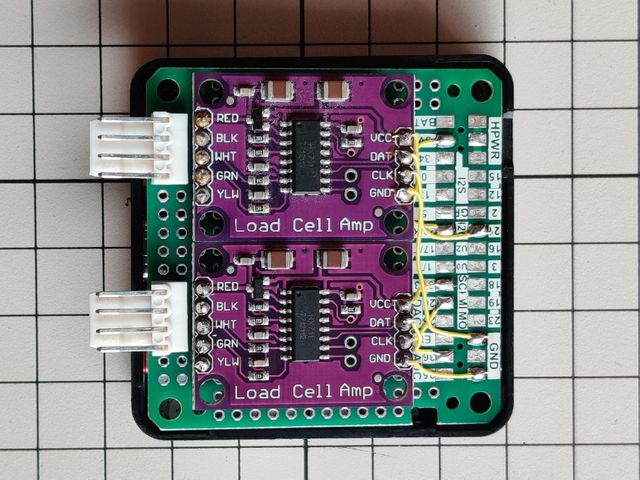

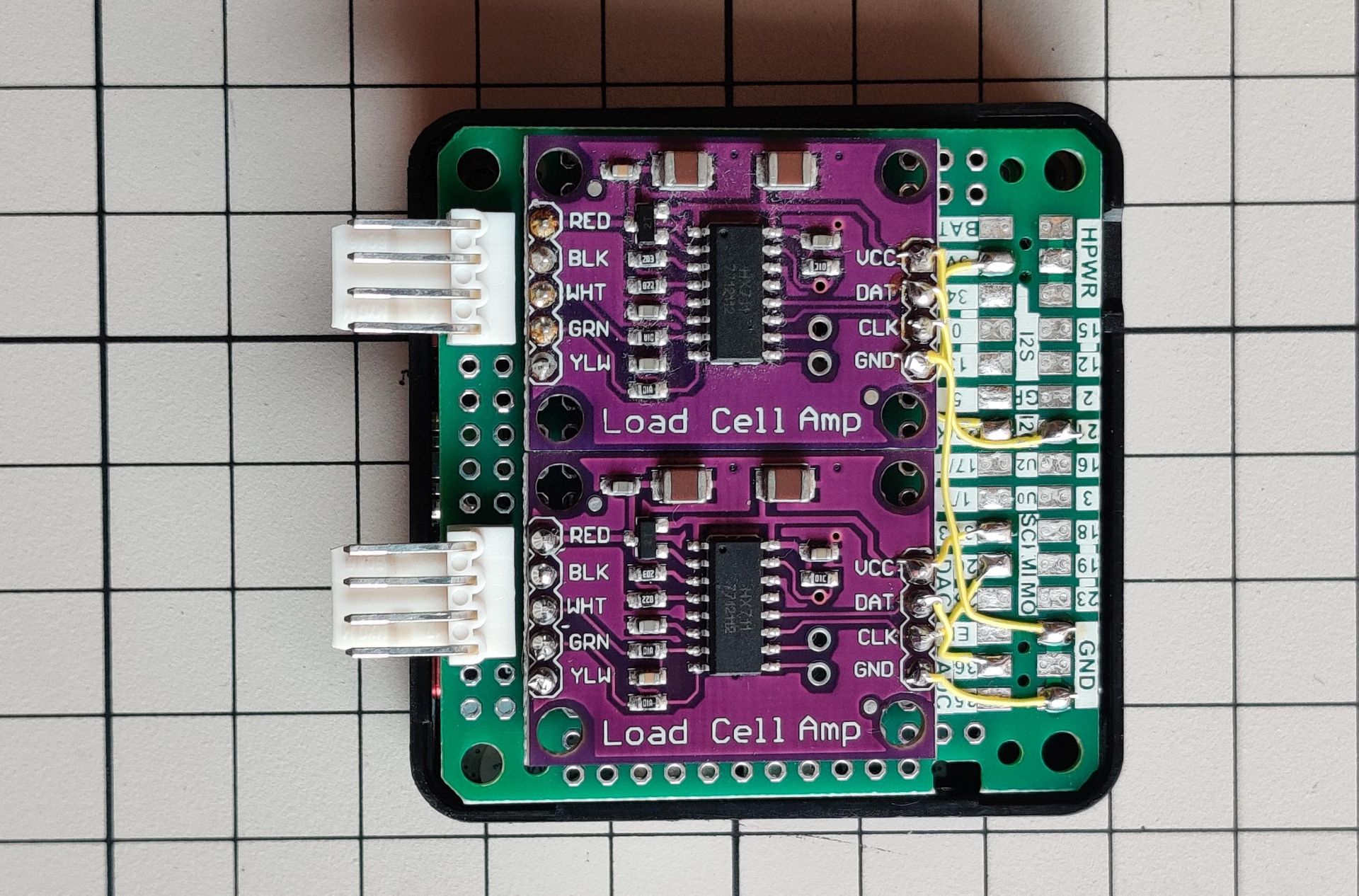

2枚のHX711モジュールにロードセルを接続し、モジュールをM5Stackに接続します。モジュールの裏面のパターンをカットして、80サンプル/秒で測定しています。

HX711モジュール(ドリッパー用)とM5Stackの接続： DAT-22 CLK-21
HX711モジュール(カップ用)とM5Stackの接続：DAT-36 CLK-26

両方のモジュールのVCCとGNDも、それぞれM5Stackの3.3Vか5V、GNDに接続します。
モジュールとロードセルは、赤、黒、白、緑の4線を指定された場所に接続します。

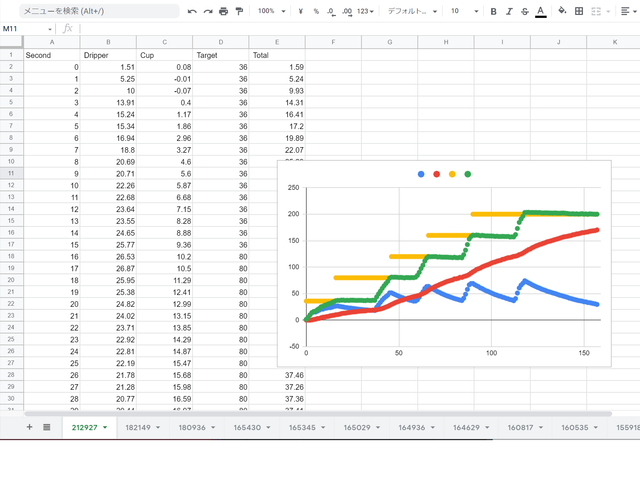

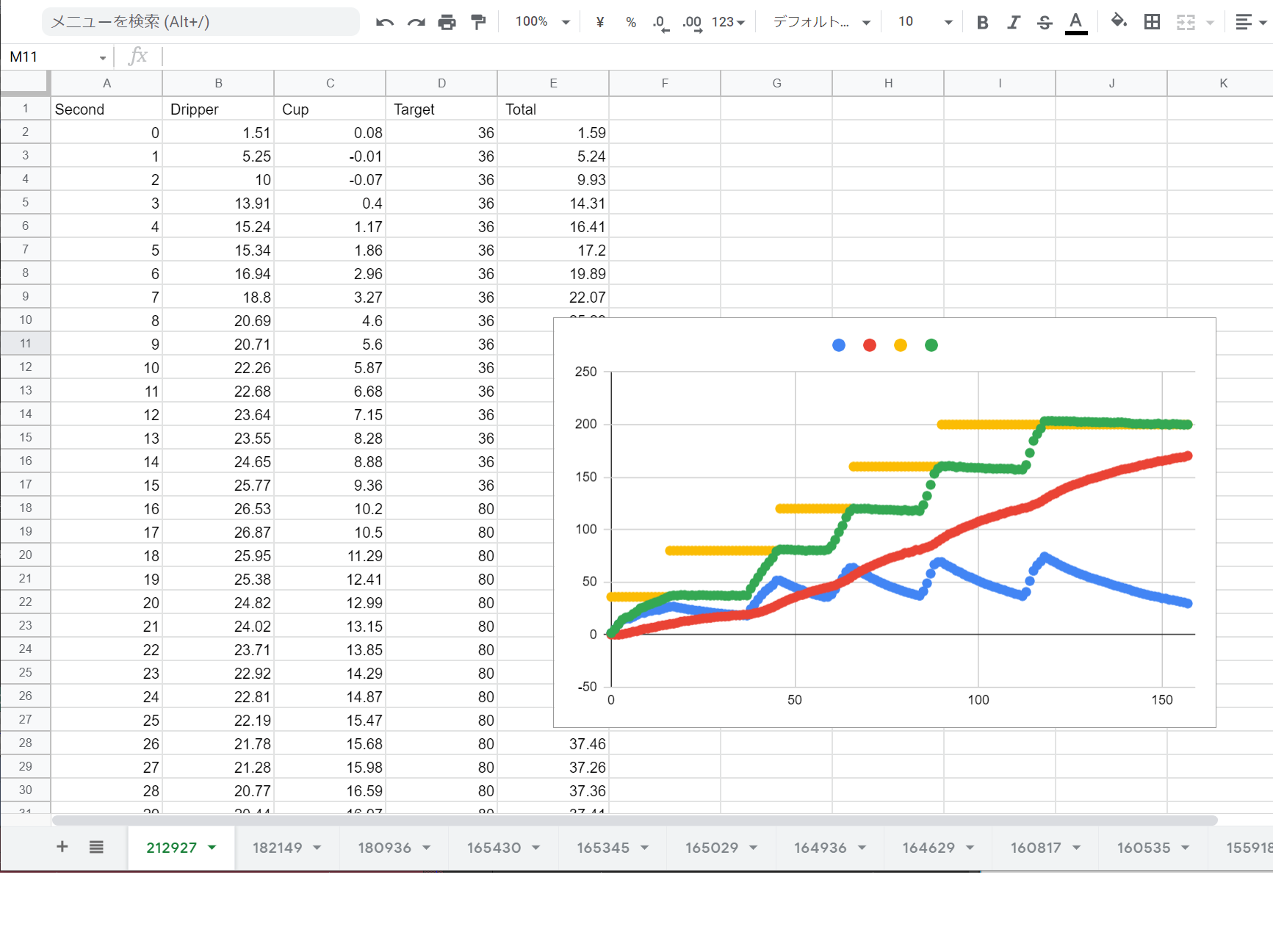

以下、ちょっと長いですがプログラムです。HX711のライブラリはいろいろありますが、コメントに記載したものを使用しました。WiFiに接続するためのSSIDとパスワードは各自設定してください。


コーヒースケール(プロトタイプ)
#include <Arduino.h>
#include <HX711.h>    //https://github.com/bogde
#include <M5Stack.h>
#include <WiFiClientSecure.h>
#include "time.h"

//ネットワーク、Google Spreadsheet関連
const char* M5ID = "CoffeeScale_";  //M5識別用ID、ファイル名にいれる
const char* ssid     = "xxxxxxxxxx";   // your network SSID (name of wifi network)
const char* password = "xxxxxxxxxx";    // your network password
const char* host = "script.google.com";
String exec_url = "https://script.google.com/macros/s/xxxxxxxxxx/exec";//postするためのurl

WiFiClientSecure client;
boolean WiFiOn;  // WiFi接続したらtrue
String filename, sheetname;// ファイル名、シート名

//****** 時計用 ******
const char* ntpServer =  "ntp.jst.mfeed.ad.jp";
const long  gmtOffset_sec = 9 * 3600; // 時刻取得用、
const int   daylightOffset_sec = 0;
struct tm timeinfo;

//サウンド関連
#define DAC_PIN 25
uint32_t toneEndMillis;//なっている音を止めるmillis
uint8_t tone_volume = 10; //min 1, max 255
uint8_t toneNum, toneStep;//曲番号、音符番号
boolean toneOff = true;//音が出ているとfalse

//音名と1/2波長（マイクロ秒）
const int16_t C_1 =1902, Cis_1 =1796, D_1 =1695, Dis_1 =1600, E_1 =1510, F_1 =1425,
          Fis_1 =1345, G_1 =1270, Gis_1 =1198, A_1 =1131, Ais_1 =1068, H_1 =1008,
          C_2 =951;

typedef struct {
  uint16_t tone;
  uint16_t duration;
} toneData;

const toneData myTone[4][2] = {
  {{C_1, 50},{G_1, 100}},  //計測開始
  {{E_1, 50},{A_1,70}},    //レシピ次ステップへ
  {{G_1, 100},{C_2,200}},  //注湯終了
  {{G_1, 150},{C_1, 150}}  //測定終了
};

//タイマー関連
#define TIMER0 0
hw_timer_t * samplingTimer = NULL;
volatile int t0flag;

//****** HX711 pins etc ******
//Dripper
const int DATDrp = 22;
const int CLKDrp = 21;
//Cup
const int DATCup = 36;
const int CLKCup = 26;

HX711 scaleDrp, scaleCup;//HX711 for dripper and cup

double weightDrp, weightCup;//計測したドリッパーとカップの重量
double weightDrpAvg = 0, weightCupAvg = 0;//表示するドリッパーとカップの重量
double weightDrpPrev=0, weightCupPrev=0;//前回のドリッパーとカップの重量
double weightDrpDisp=0, weightCupDisp=0;//表示用のドリッパーとカップの重量
double weightDrpMax=0, weightCupMax=0;//ドリッパーとカップの最大値
double weightPrev = 0;     //抽出速度計算用
double dripVelocity;       //抽出速度
double weightDrpData[300], weightCupData[300];//データ保存用配列
int targetData[300];//表示されていたターゲット重量保存用配列
long dataSavedMillis = 0;//前回保存の時刻
int16_t secCounter = 0;//データ記録のインデックス 経過秒数をカウント

int target = 100;                //抽出するコーヒーの量の初期値
int recipe[] = {18, 40, 60, 80, 100};    //抽出のレシピ 100分率積算で指定　現状固定
int recipeSteps = sizeof(recipe)/sizeof(int);//レシピの総ステップ数
int recipeCount = 0;             //レシピの何ステップ目にいるか
int minute = 0, sec = 0;         //経過時間表示用の分と秒
long startMillis = 0;            //計測スタート時点のミリ秒
long soundMillis;                //音を出し始めたミリ秒
bool measuring = false;          //計測中かどうか
bool targetReached = false;      //注湯量がターゲット到達
bool measureEnded = false;       //ドリッパー外して計測終了
bool targetSet = false;          //目標重量設定済かどうか
int gap;//レシピの重量と現在の重量の差

void LcdInit(){
  M5.Lcd.clear(BLACK);
  M5.Lcd.setTextSize(2);
  M5.Lcd.setTextColor(WHITE, BLACK);
  M5.Lcd.setCursor(0, 0);
}

void connectingWiFi(){
  int n_trial, max_trial = 10;  //WiFi接続試行回数とその上限

  WiFi.mode(WIFI_STA);
  WiFi.disconnect();
  WiFi.begin(ssid, password);
  LcdInit();
  M5.Lcd.print("Connecting to WiFi");
  // attempt to connect to Wifi network:
  n_trial = 0;
  while (WiFi.status() != WL_CONNECTED && n_trial < max_trial) {
    M5.Lcd.print(".");
    // wait 1 second for re-trying
    n_trial++;
    delay(1000);
  }
  LcdInit();
  if (WiFi.status() == WL_CONNECTED)
    {WiFiOn = true;
    M5.Lcd.print("Connected to ");
    M5.Lcd.println(ssid);
    M5.Lcd.print("IP: ");
    M5.Lcd.println(WiFi.localIP());  }
  else
    {WiFiOn = false;
    M5.Lcd.print("WiFi connection failed");  }
  delay(500);
}

void IRAM_ATTR onTimer0() {  // タイマ割込関数
    if(t0flag == 1){
      dacWrite(DAC_PIN, tone_volume);
      t0flag = 0;}
    else{
      dacWrite(DAC_PIN, 0);
      t0flag = 1;
    }
}

//音を出す
void toneStart(int16_t t_length, int16_t t_duration){
  timerAlarmWrite(samplingTimer, t_length, true);  // 周期 マイクロ秒単位
  timerAlarmEnable(samplingTimer);  // タイマを動かして音を出す
  toneEndMillis = millis()+t_duration;//グローバル変数に音を止めるmillisをセット
  toneOff = false;//音がなっている
}

//ドリッパーとカップをnumMeasure回計測して平均する
void measureWeight(int numMeasure){
  weightDrp = 0;
  weightCup = 0;
  for (int i=0; i<numMeasure; i++){
    weightDrp += scaleDrp.get_units();
    weightCup += scaleCup.get_units();
  }
  weightDrp /= numMeasure;
  weightCup /= numMeasure;
}

//データをpostする
String postValues(String values_to_post) {
  M5.Lcd.println("postValues");delay(1000);
  if (client.connect(host, 443)){
    M5.Lcd.println("Posting data...");

    client.println("POST " + exec_url + " HTTP/1.1");
    client.println("HOST: " + (String)host);
    client.println("Connection: close");
    client.println("Content-Type: text/plain");
    client.print("Content-Length: ");
    client.println(values_to_post.length());
    client.println();
    client.println(values_to_post);
    delay(100);

    while (client.available()) {
      char c = client.read();
      M5.Lcd.print(c);
    }
    client.stop();
    return "post end";
  }
  else {
    return "ERROR";
  }
}


//グラフ描画
void drawGraph(){
  int i;//ループ用
  int XindexStep, YindexStep;//X軸、Y軸の数字の見出し間隔
  double xStep, yStep, maxY=0;
  LcdInit();
  for (i=0;i<secCounter;i++){//secCounterは最終保存インデックス+1、すなわちデータの個数になっている
    if (weightDrpData[i]+weightCupData[i] > maxY){maxY = weightDrpData[i] + weightCupData[i];}//重量データの最大値を求める
    if (targetData[i] > maxY){maxY = targetData[i];}//目標データが最大値になる場合もある　途中でやめた場合など
  }
  //プロットの範囲は(10,3)から(316,210)とする。円全体がはみ出さないように。
  xStep = 306/(double)secCounter;
  yStep = 207/(double)maxY;
  Serial.print("xStep=");Serial.println(xStep);

  if (secCounter > 200){XindexStep = 100;}//X軸の見出しを100毎に
  else if (secCounter > 50){XindexStep = 10;}//10毎に
  else XindexStep = 5;//5毎に

  if (maxY > 200){YindexStep = 100;}
  else if (maxY > 50){YindexStep = 10;}
  else YindexStep = 5;

  //軸と見出し
  M5.Lcd.drawLine(10,0,10,210,TFT_WHITE);//Y軸
  M5.Lcd.drawLine(10,210,319,210,TFT_WHITE);//x軸
  M5.Lcd.setTextSize(1);
  M5.Lcd.setTextColor(TFT_WHITE,TFT_BLACK);
  M5.Lcd.setCursor(8,213);
  M5.Lcd.print("0");
  for (i=1;i<=20;i++){            //見出しの数は最大20個
    if (i * XindexStep * xStep +8 < M5.Lcd.width()){
      M5.Lcd.setCursor(i * XindexStep * xStep + 8 ,213);
      M5.Lcd.print(i*XindexStep);
    }
    if (208 - i * YindexStep * yStep < M5.Lcd.height()){
      M5.Lcd.setCursor(0, 208 - i * YindexStep * yStep);//文字は左上基準なので208とした
      if (i*YindexStep < 100){M5.Lcd.print(" ");}//2桁の場合の位置合わせ
      M5.Lcd.print(i*YindexStep);
    }
  }

  //データプロット
  for (i=0;i<secCounter;i++){
    M5.Lcd.fillCircle(10 + i * xStep, 210 - weightCupData[i] * yStep, 2, TFT_WHITE);
    M5.Lcd.fillCircle(10 + i * xStep, 210 - weightDrpData[i] * yStep, 2, TFT_GREEN);
    M5.Lcd.fillCircle(10 + i * xStep, 210 - targetData[i] * yStep, 2, TFT_YELLOW);
    M5.Lcd.fillCircle(10 + i * xStep, 210 - (weightDrpData[i] + weightCupData[i]) * yStep, 2, TFT_RED);
  }
}

//データ保存か破棄か
void savingData(){
  boolean saveOrDiscard = false;
  M5.Lcd.setCursor(38,220);
  M5.Lcd.setTextSize(2);
  M5.Lcd.setTextColor(TFT_WHITE);
  M5.Lcd.print("Save    Reset     ");
  M5.Lcd.setCursor(30,100);
  while(saveOrDiscard == false){
    M5.update();
    if (M5.BtnA.wasReleased()|| M5.BtnA.wasPressed()){
      M5.Lcd.print("save");
      saveOrDiscard = true;
    }
    if ((M5.BtnB.wasReleased()|| M5.BtnB.wasPressed()) && (saveOrDiscard == false)){
      LcdInit();
      M5.Lcd.print("Resetting");
      delay(500);
      M5.Power.reset();
    }
  }

  LcdInit();
  M5.Lcd.setTextSize(2);
  M5.Lcd.println("saving data");

  filename = M5ID;  // ファイル名はM5IDで始める
  filename += String(timeinfo.tm_year-100,DEC);//1900年から数えるので調整
  if(timeinfo.tm_mon<9){filename += "0";}//0からはじまるので調整
  filename += String(timeinfo.tm_mon+1,DEC);//0からはじまるので調整
  if(timeinfo.tm_mday<10){filename += "0";}
  filename += String(timeinfo.tm_mday,DEC);
  filename += ".csv";
  M5.Lcd.println("Filename =");M5.Lcd.println(filename);

  sheetname ="";  // シート名初期化 以下、時分秒からシート名作成
  if(timeinfo.tm_hour<10){sheetname = "0";}
  sheetname += String(timeinfo.tm_hour,DEC);
  if(timeinfo.tm_min<10){sheetname += "0";}
  sheetname += String(timeinfo.tm_min,DEC);
  if(timeinfo.tm_sec<10){sheetname += "0";}
  sheetname += String(timeinfo.tm_sec,DEC);
  M5.Lcd.print("Sheetname =");M5.Lcd.println(sheetname);

  String values = filename;
  values += ",";
  values += sheetname;
  values += ",5,";//データは5列
  values += "Second, Dripper, Cup, Target, Total";//1行目は見出し
  for (int i=0;i<secCounter;i++){//以下、データを格納
    values += ",";
    values += i;
    values += ",";
    values += weightDrpData[i];
    values += ",";
    values += weightCupData[i];
    values += ",";
    values += targetData[i];
    values += ",";
    values += weightDrpData[i]+weightCupData[i];
  }

  String response = postValues(values);
  M5.Lcd.print(response);

  M5.Lcd.setCursor(30,210);//以下ボタンが押されるまで待ちリセット
  M5.Lcd.setTextSize(3);
  M5.Lcd.print("      Reset     ");
  M5.Lcd.setCursor(30,50);
  M5.Lcd.setTextSize(4);
  while(1){
    M5.update();
    if (M5.BtnB.wasReleased()|| M5.BtnB.wasPressed()){
      LcdInit();
      delay(100);
      M5.Lcd.print("Resetting");
      delay(500);
      M5.Power.reset();
    }
  }
}

void setup() {
  M5.begin();
  Serial.begin(115200);
  connectingWiFi();
  configTime(gmtOffset_sec, daylightOffset_sec, ntpServer);
  M5.Lcd.println("configTime OK.");
  getLocalTime(&timeinfo);  //時刻取得
  delay(1000);

  M5.Lcd.clear(BLACK);       //注湯する重量の設定
  M5.Lcd.setTextSize(3);
  M5.Lcd.setTextColor(WHITE, BLACK);
  M5.Lcd.setCursor(0, 10);
  M5.Lcd.print("Coffee Scale 01\n");
  M5.Lcd.setCursor(0, 50);
  M5.Lcd.print("Set Coffee Grams.\n");
  M5.Lcd.setCursor(30,210);
  M5.Lcd.print("+100  +10  SET");
  M5.Lcd.setTextSize(2);
  M5.Lcd.setCursor(190,75);
  M5.Lcd.print("(max 500g)");

  M5.Lcd.setTextColor(TFT_RED, BLACK);
  while(targetSet == false){
    M5.update();
    if (M5.BtnA.wasReleased()){
      if (target <= 400){target += 100;}//最大値は500g　超えるとゼロに戻る
      else {target = 0;}}
    if (M5.BtnB.wasReleased()){
      if (target <= 490){target += 10;}//調整は10g単位
      else {target = 0;}}
    if (M5.BtnC.wasReleased() || M5.BtnC.wasPressed()){targetSet = true;}//セット完了
    M5.Lcd.setCursor(50,100);
    M5.Lcd.setTextSize(5);
    M5.Lcd.print(target);M5.Lcd.print("g    ");
  }

  //タイマー関連
  samplingTimer = timerBegin(TIMER0, 80, true);  // 分周比80、1μ秒のタイマを作る
  timerAttachInterrupt(samplingTimer, &onTimer0, true);  // タイマ割込みハンドラを指定

  scaleDrp.begin(DATDrp, CLKDrp);//スケール初期化
  scaleCup.begin(DATCup, CLKCup);

  scaleDrp.set_scale(447.5f);   // this value is obtained by calibrating the scale with known weights; see the README for details
  scaleCup.set_scale(446.0f);   // ここの値は実際に計測してみて決定
  delay(10);

  scaleDrp.tare();// スケールをゼロにリセット
  scaleCup.tare();

  delay(500);
  M5.Lcd.clear(BLACK);
}

void loop() {
  measureWeight(5);//5回計測して平均

  if ((weightDrp>weightDrpPrev+500)||(weightDrp<weightDrpPrev-500)){weightDrp=weightDrpPrev;}//稀に大きく外れた値が測定される
  if ((weightCup>weightCupPrev+500)||(weightCup<weightCupPrev-500)){weightCup=weightCupPrev;}//500g以上変動した値は捨てる

  if (weightDrp > weightDrpMax){weightDrpMax = weightDrp;}//最大値更新
  if (weightCup > weightCupMax){weightCupMax = weightCup;}

  weightDrpAvg = (weightDrpPrev + weightDrp)/2;//表示は前回測定と今回測定の平均
  weightCupAvg = (weightCupPrev + weightCup)/2;//初回はPrevが0だが気にしないことにする

  weightDrpDisp = (float)((int)((weightDrpAvg+0.25) * 2 )) / 2;//表示は0.5g単位とする
  weightCupDisp = (float)((int)((weightCupAvg+0.25) * 2)) / 2;

  Serial.print(weightDrp);
  Serial.print(",");
  Serial.println(weightCup);

  //ドリッパーかカップが最大値より50g以上軽くなったら終了
  if ( ((weightDrp < weightDrpMax - 50)||(weightCup < weightCupMax - 50)) && measuring == true && measureEnded == false)
    {
    measureEnded = true;
    measuring = false;
    toneNum = 3; toneStep = 0;//4曲目の最初の音から
    toneStart(myTone[toneNum][toneStep].tone,myTone[toneNum][toneStep].duration);//計測終了
    }
  if (toneOff == true && measureEnded == true){//終了の音が終わっていることを確認
    drawGraph();//グラフ表示
    savingData();//終了処理へ
    M5.Lcd.print("syuuryou");
    while(1);
  }

  weightDrpPrev = weightDrp;//次回の平均算出用に今回の値を保存
  weightCupPrev = weightCup;

  if (weightDrp > 1 && measuring==false && measureEnded == false){//1g増えたら計測開始
    measuring = true;
    startMillis = millis();
    toneNum = 0; toneStep = 0;//0曲目の最初の音から
    toneStart(myTone[toneNum][toneStep].tone,myTone[toneNum][toneStep].duration);//計測開始音をならす
  }
  if (measuring){  //表示する分と秒の値
    minute = (millis() - startMillis) / 60000;
    sec = (millis() - startMillis - minute*60*1000 ) / 1000;
  }

  //注湯量がレシピ指定の量を超えたら、レシピを1ステップ進める。ステップが最後までいったらそこでストップ。
  if ((weightCupAvg + weightDrpAvg > target * recipe[recipeCount]/100) & (recipeCount < recipeSteps-1))
    {recipeCount++;
    toneNum = 1; toneStep = 0;//2曲目の最初の音から
    toneStart(myTone[toneNum][toneStep].tone,myTone[toneNum][toneStep].duration);//レシピのステップが進んだ音
  }

  //注湯量がレシピ指定の最後に到達
  if ((weightCupAvg + weightDrpAvg > target * recipe[recipeSteps-1]/100) && targetReached == false)
    {targetReached = true;                                // 音を出し続けないための処理
     toneNum = 2; toneStep = 0;//3曲目の最初の音から
     toneStart(myTone[toneNum][toneStep].tone,myTone[toneNum][toneStep].duration);//レシピの最後に到達した音
  }

  M5.Lcd.setTextSize(3);
  M5.Lcd.setTextColor(TFT_WHITE, TFT_BLACK);
  M5.Lcd.setCursor(0,0);
  M5.Lcd.printf("%02d:%02d ",minute, sec);//分と秒を表示
  M5.Lcd.setCursor(30,100);
  M5.Lcd.printf("Total   %4.1f g   ",weightDrpDisp + weightCupDisp);//トータルの注湯量 0.5g単位
  M5.Lcd.setCursor(30,130);
  M5.Lcd.printf("Dripper %4.1f g   ",weightDrpDisp);//ドリッパーにある量 0.5g単位
  M5.Lcd.setCursor(30,160);
  M5.Lcd.printf("Cup     %4.1f g   ",weightCupDisp);//カップに落ちた量 0.5g単位
  M5.Lcd.setCursor(30,190);
  if (measuring == true && measureEnded == false && secCounter>2){
    M5.Lcd.printf("Speed %4.1f g/s   ",weightCupData[secCounter - 1 ] - weightCupData[secCounter - 2]);//抽出スピード ドリップ中のみ表示
  }
  else{
    M5.Lcd.printf("Speed ----      ");
  }

  M5.Lcd.setCursor(30,30);
  M5.Lcd.setTextSize(5);
  M5.Lcd.setTextColor(TFT_YELLOW, TFT_BLACK);
  M5.Lcd.print(target * recipe[recipeCount] / 100);//レシピのターゲット量を表示
  gap = (target * recipe[recipeCount] / 100) - (weightDrpDisp + weightCupDisp);//ターゲットまであと何グラムか
  M5.Lcd.setTextColor(TFT_RED, TFT_BLACK);

  M5.Lcd.setCursor(155,30);              //桁を合わせてgapを表示
  if (0<= gap && gap<10){M5.Lcd.print(" ");}//gapは1桁
  if (-9 <= gap && gap<100){M5.Lcd.print(" ");}//1-2桁
  if (-99 <= gap ){M5.Lcd.print(" ");}//1-3桁　-100以下は4桁
  M5.Lcd.print(gap);
  M5.Lcd.setTextSize(2);
  M5.Lcd.setTextColor(TFT_WHITE, TFT_OLIVE);
  M5.Lcd.setCursor(30,75);
  M5.Lcd.print("Target");
  M5.Lcd.setCursor(200,75);
  M5.Lcd.print("To Go");

  //前回データ保存から1秒以上経っていたらデータを保存
  if ((measuring) && (millis() > dataSavedMillis + 1000)){
    weightDrpData[secCounter] = weightDrp;
    weightCupData[secCounter] = weightCup;
    targetData[secCounter] = target * recipe[recipeCount] / 100;
    secCounter++;
    dataSavedMillis = millis();
    if (secCounter>=300){measureEnded = true;measuring = false;}//5分経過で計測終了する
  }

  weightPrev = weightCupAvg;//

  if(toneOff==false){//音が出ている
    if (millis()>toneEndMillis){//次の音に進む
      toneStep++;
      if(toneStep>1){//曲の最後
        timerAlarmDisable(samplingTimer);  // タイマを止めて音を消す
        toneOff = true;
      }
      else {
        toneStart(myTone[toneNum][toneStep].tone, myTone[toneNum][toneStep].duration);
      }
    }
  }
}
