木工と電子工作の融合(ミュージック・ボックス)
電子工作は初めてです。
孫娘へのプレゼントに作成しました。
材料
DFPlayer-Mini ×1
マイクロSDカード ×1
MicroUSBコネクタ ×1
8Ω7Wフルレンジスピーカー ×1
51kΩ抵抗 ×1
3位置切替スイッチ ×1
モーメンタリースイッチ ×3
TM48M033Fレギュレーター ×1
100μ25V電解コンデンサ ×2
1N4007ダイオード ×3
0.1μ50V セラミックコンデンサ ×2
電池ボックス(単三×3) ×1
100mm×100mm×6mmのMDF材 ×6
50mm×200mm×3mmのアガチス材 ×2
留意したこと

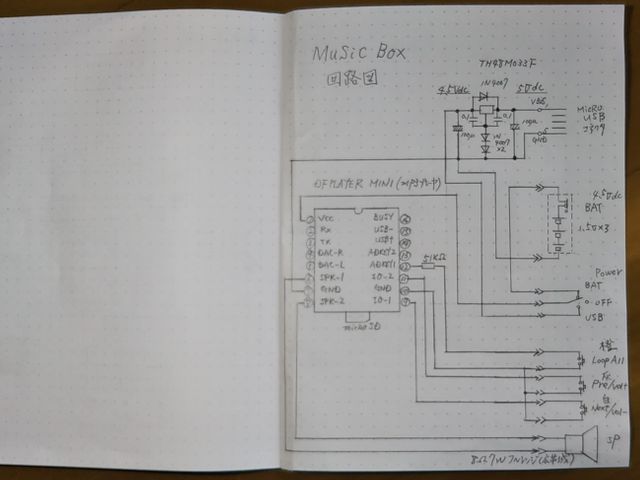

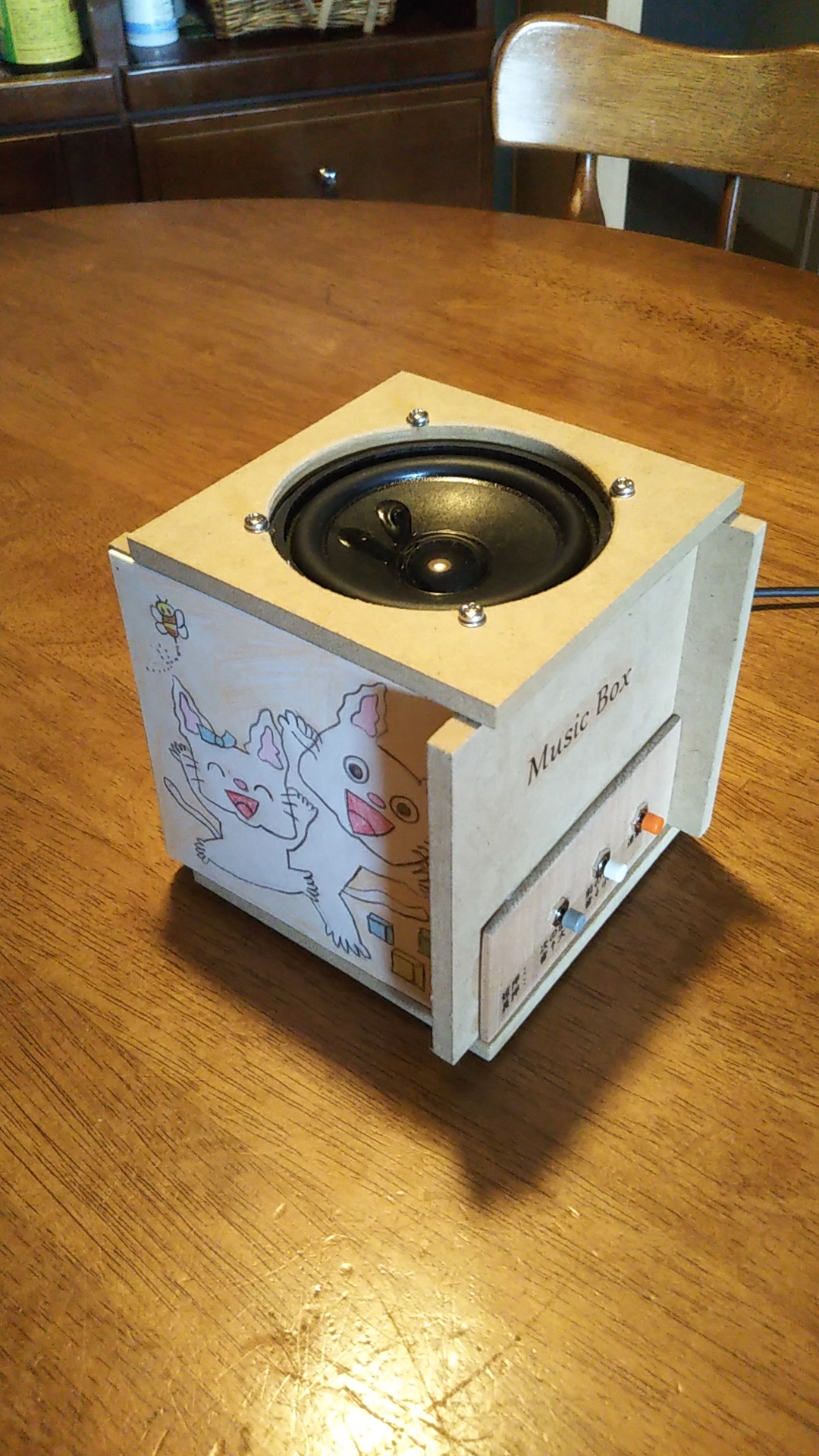

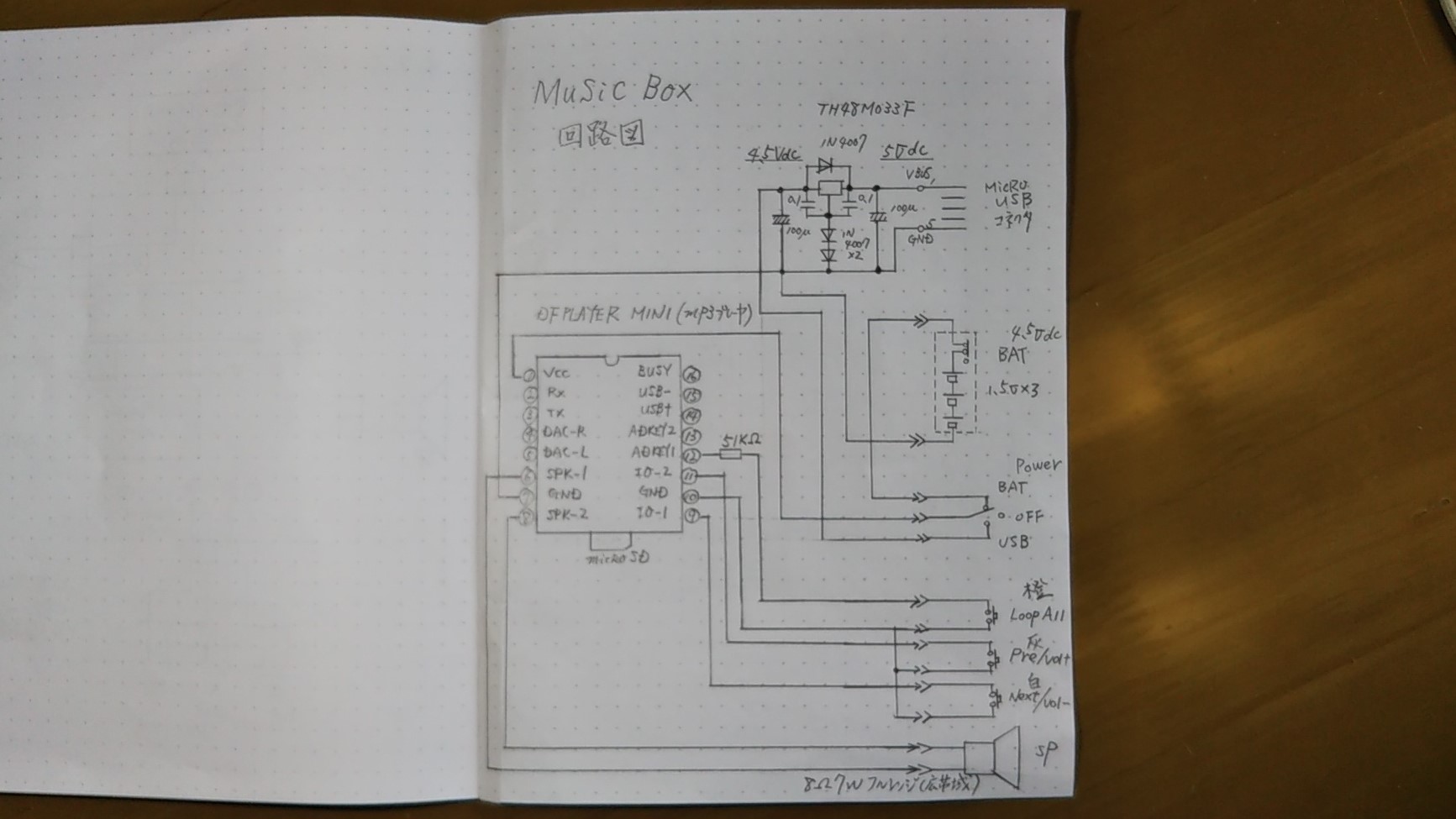

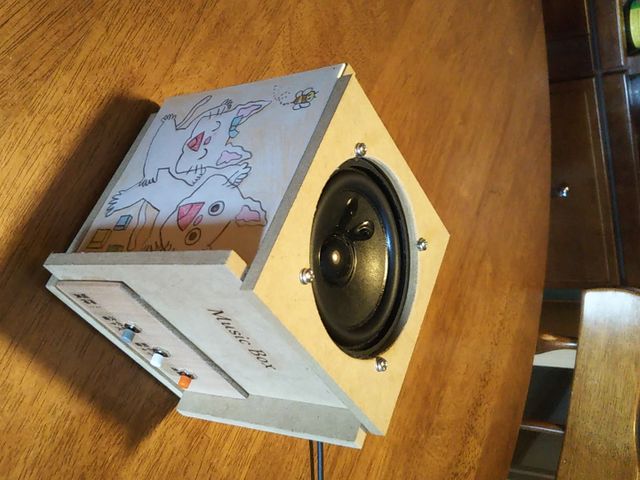

ケースは木製(スイッチ用パネルもアガチス材)
電源は、場所を選ばない電池とUSBで給電
孫娘の大好きなジブリをMP3で収録(SDカード交換可)
良い音を目指して廉価ながら広帯域スピーカ採用
DFPlayer-Miniへの給電はUSB5V→4.5Vにレギュレーション
PHOTOスタンドとしても使える(孫の作画をパネルにしています)
孫娘の反応
机の上におき時々聞いているらしい。
気に入ってくれたみたい。
