ポケット型得点カウンターの製作

趣味で卓球を楽しんでいるのですが、スコアを忘れるので以前リモコン型スコアカウンターの製作を紹介しました。今回はプレーヤーが身に着けて使うポケット型得点カウンターの製作です。製作費２００円で簡単に作れます。卓球以外にもバトミントンやゴルフにも使えます。

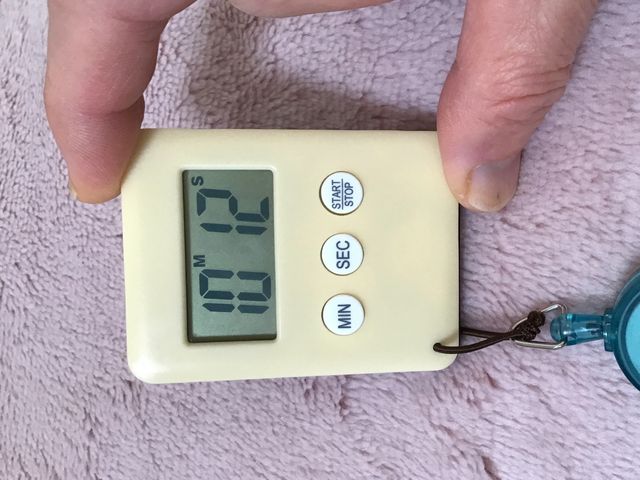

・２人分の得点がカウントできる
・表示が大きく見やすい
・小型軽量でプレーの邪魔にならない
・間違えてリセットさせない仕組み
・すぐに取り出し片手で操作できる

＜今回は対応できないが欲しい機能＞
・ゲーム（セット）数のカウント
・誤入力した時の修正機能（得点をマイナスする機能）

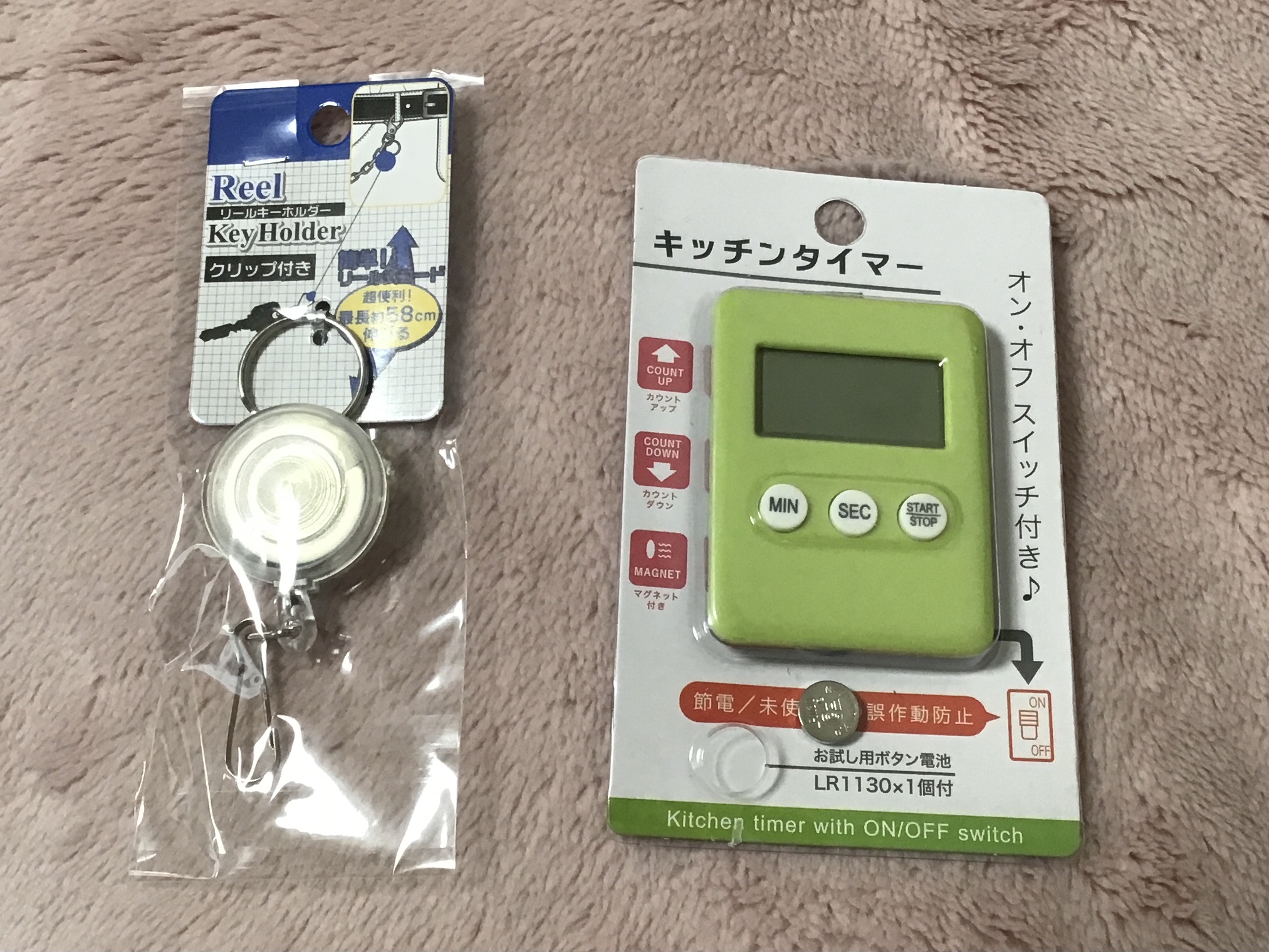

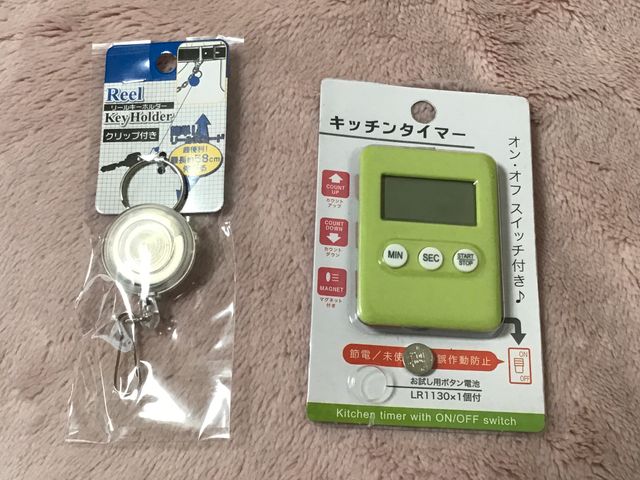

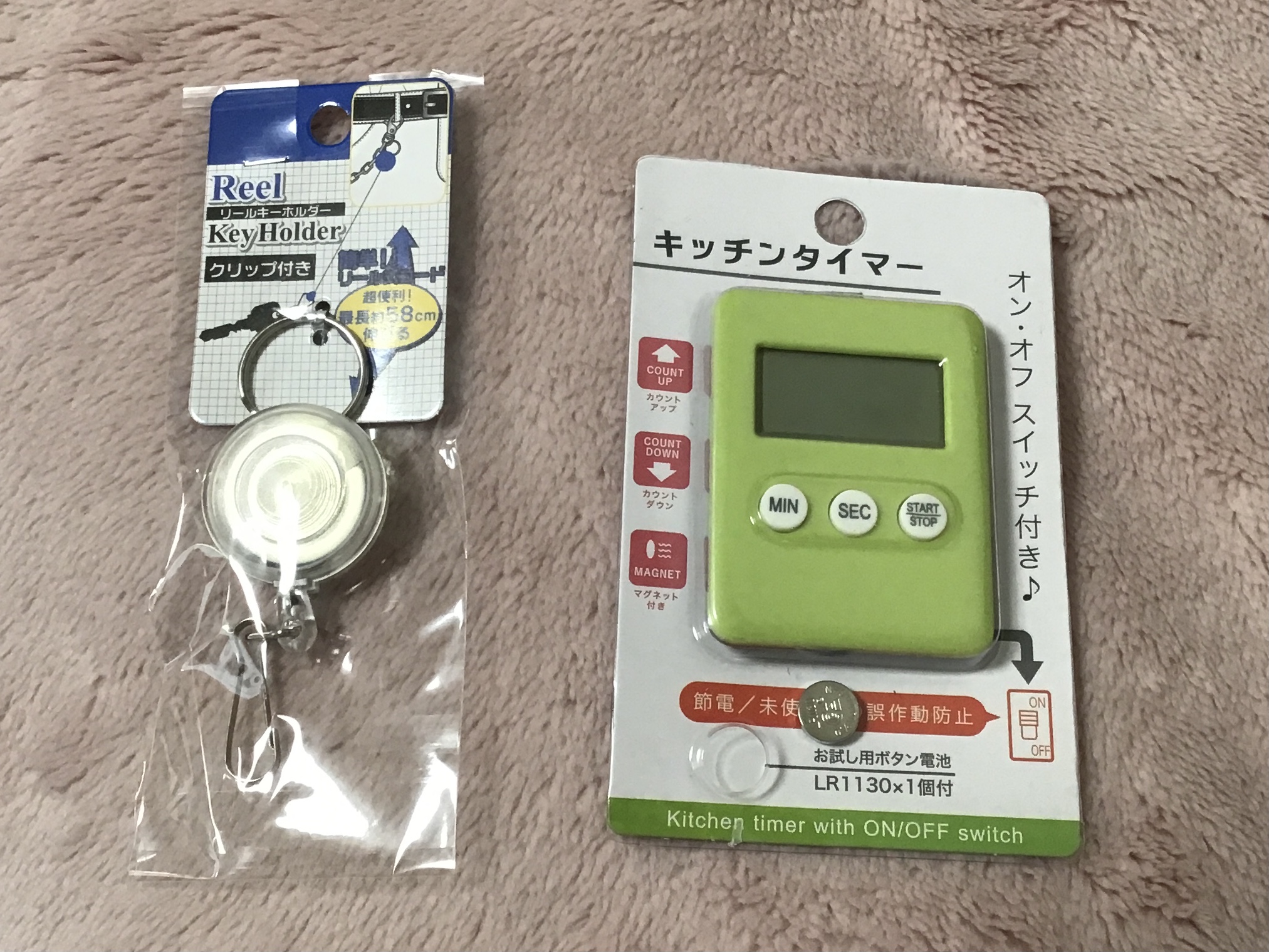

・キッチンタイマー（１００均）
・クリップ式のリールホルダー（１００均）
・紐少々

工作としては身に着ける為の紐を通す穴を開ける位です。穴を開けたい位置（左下）には電気部品（コイル）がありますので、コイルの位置をずらして紐の太さに合わせた穴を開けます
＜分解＞

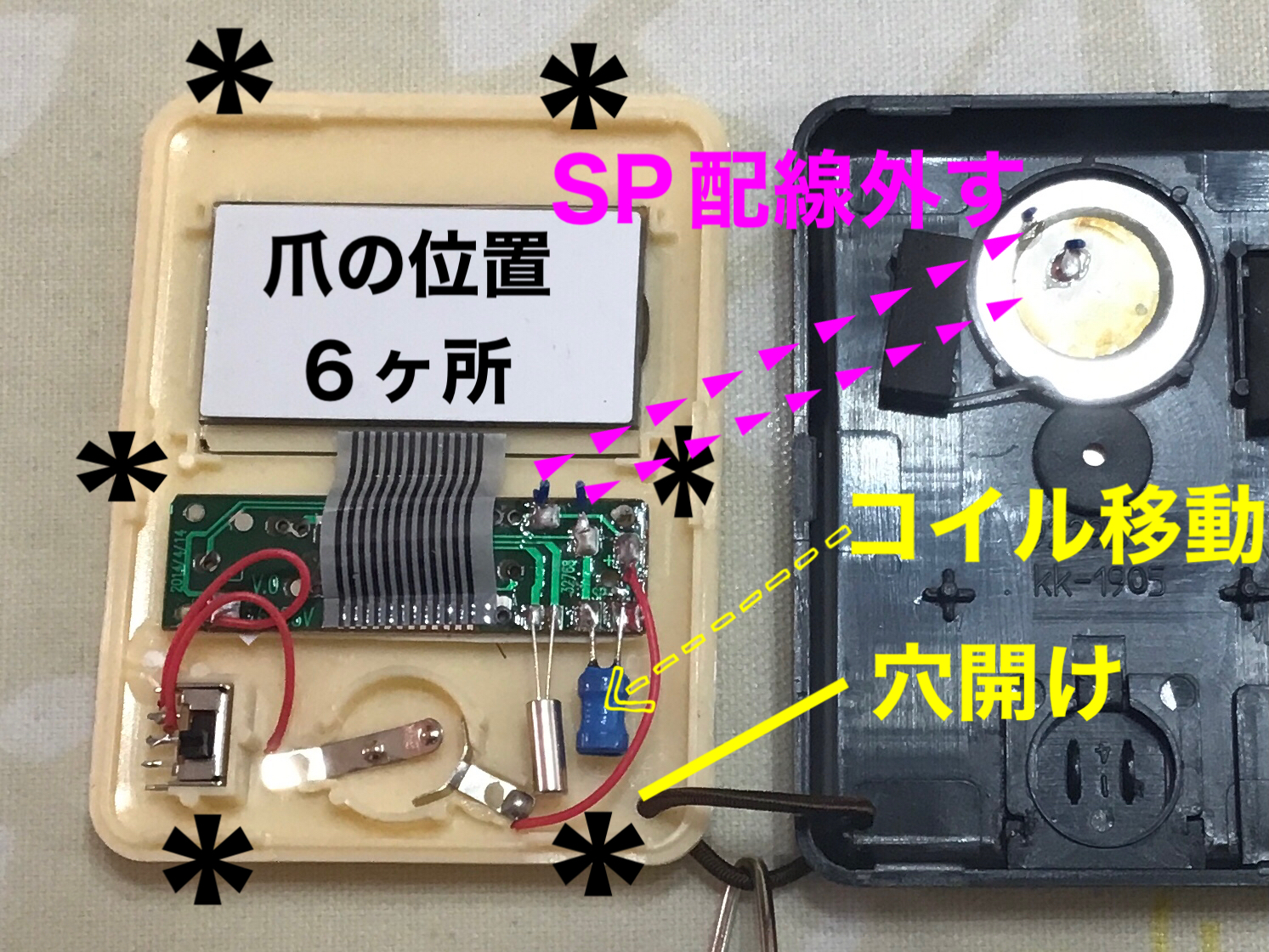

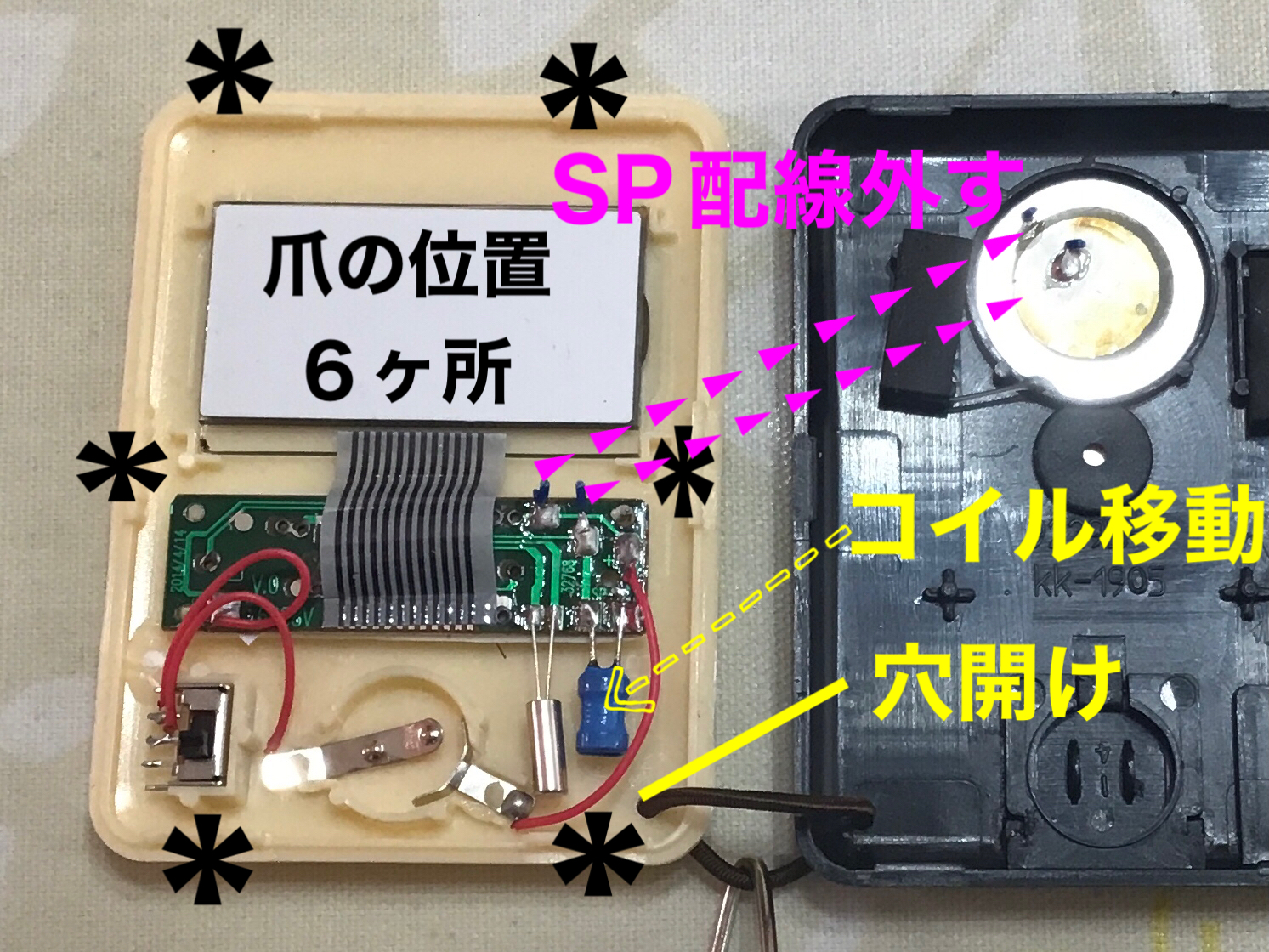

ケースは６カ所の爪で固定されていますので、細いマイナスドライバー等で周辺をこじってケースを分解します。音が不要、間違えてタイマーを起動させたくない時はスピーカの配線外しとSTARTボタンの無効化を行います。無効化するには基板を外してゴムスイッチの接点に紙を挟みます。

＜穴あけ＞
今回は1.5ｍｍのヘアーゴムを使いましたので、Φ2の穴を開けます
＜組み立て＞

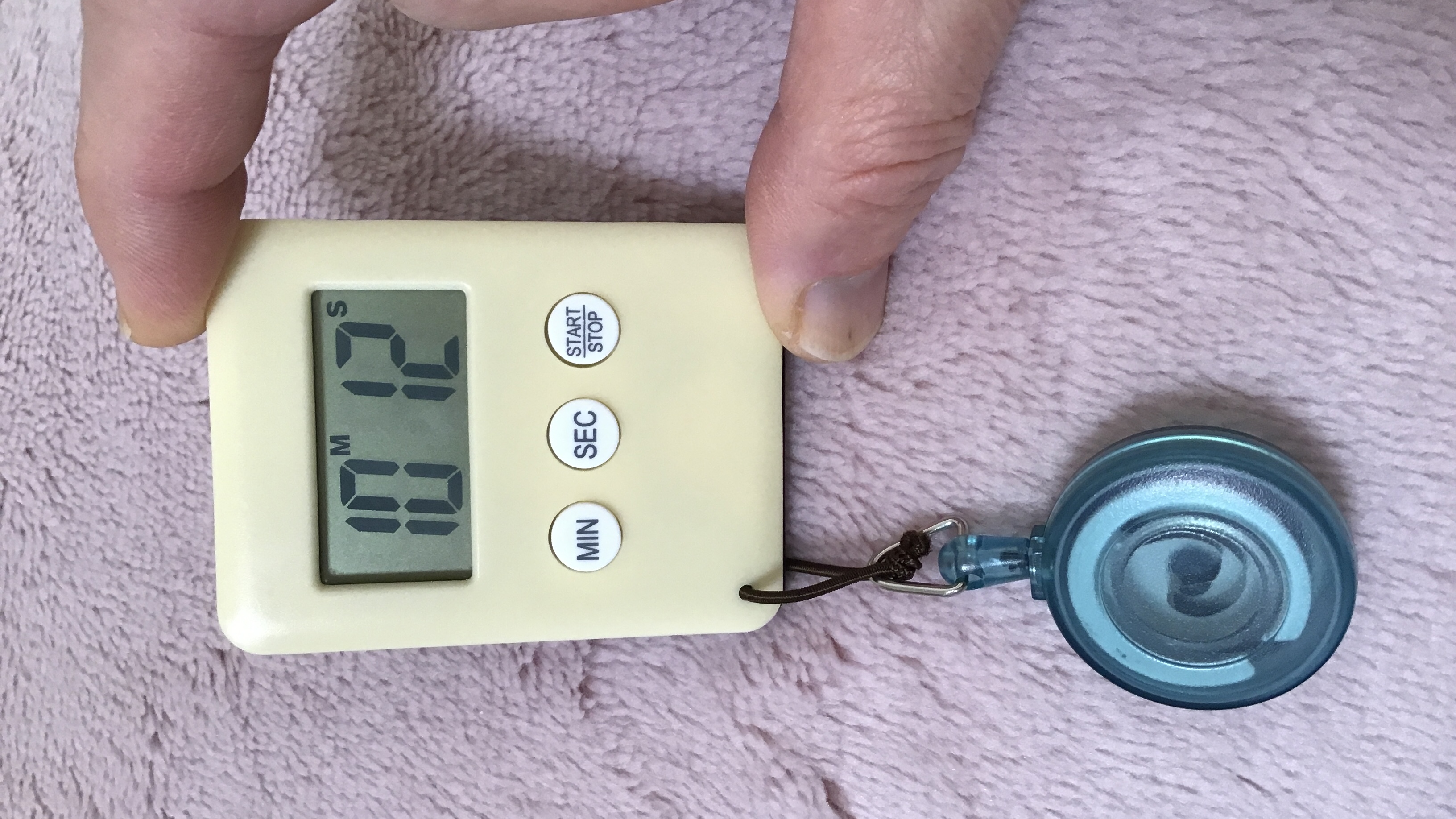

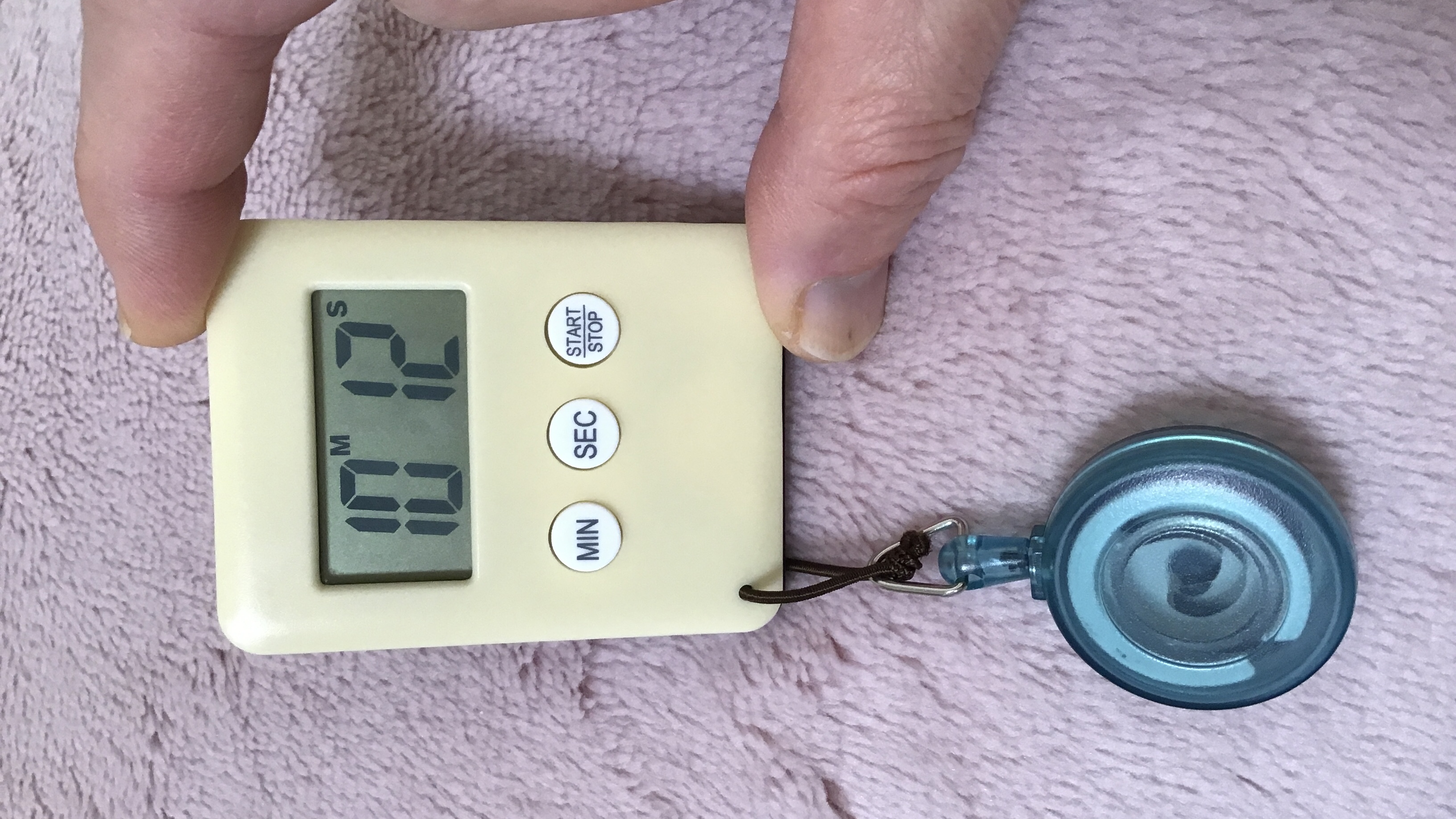

カバーを戻して穴に紐を通してリールホルダーに取り付けます。
