はじめに - 自作CPUについて

電子工作趣味の中で、多少マイナー気味ながらも根強い人気がある分野に「自作CPU」がある。これは、パソコンをはじめとする情報機器などに多く搭載されている中央処理装置=CPUを、電子部品屋で揃う電子部品で自作するジャンルである。「CPUの機能を実現すること」のみが共通目標となっているので、人によりアプローチは様々である。以下はその例だ。

• TD4: 元祖自作CPU。比較的入手性の高いロジックICで実現 [1]
• NLP-16A: NANDゲートのみで実現した16bit CPU。円周率計算からpongまで幅広いアプリケーションが実行できる。 [2][3]
• ComProc: FPGA上に実装。CPUはSystemVerilog、コンパイラとOSはC言語で開発されている。LCDへの文字表示やSDカードの読み込みに対応 [4]
• リレーコンピュータ: 機械式リレーを用いて実現

上記方式はアプローチの仕方に違いがあるものの、すべてデジタル回路に分類される方式、つまり、情報量の最小単位として0,1を用いている方式である。しかし、CPU全体で果たす機能やCPUの構成要素が何かを掘り下げていくと、必ずしもデジタル回路である必要性はないことに気が付いた。このような背景から、アナログ回路を用いたアナログ電圧を直接処理するCPU「AnaProcV1」を製作した。本記事では、その設計思想や実際に作成した回路を紹介させていただきたい。

CPUにおけるデータ表現

従来のCPUにおけるデータ表現

設計思想を説明する前に、まずは「CPUでアナログ値を扱う」ことが具体的にはどういうことかを説明する。先述の通り、CPUでのデータは基本的に、情報量の最小単位として0,1を用いて表現する。例えば普段我々になじみのある10進法の整数は、CPUでは以下のように表現される。

• 9 (10進) → 1001 (2進)
• 5 (10進) → 0101 (2進)

このような表現の形式をとるのは、従来のCPUでは電圧のH (高)/L(低)しか読み取れないからである。つまり、信号線1本あたり2種類の情報しか持たせられないので、このように何本か(4 bit ~ 64 bit)の信号線を束ねてデータ化することがしばしば行われる。

(筆者注：ではなぜ、そのような「不便な」デジタルがあえて使われているのかというと、電圧のH/Lのみでのデータ表現がデータの保存性やら演算の正確性やらを担保しやすい、というメリットが大きい。これ以上話すと、AnaProcV1の存在意義が怪しくなるのでこの辺りで…)

データ表現をデジタル→アナログに変更

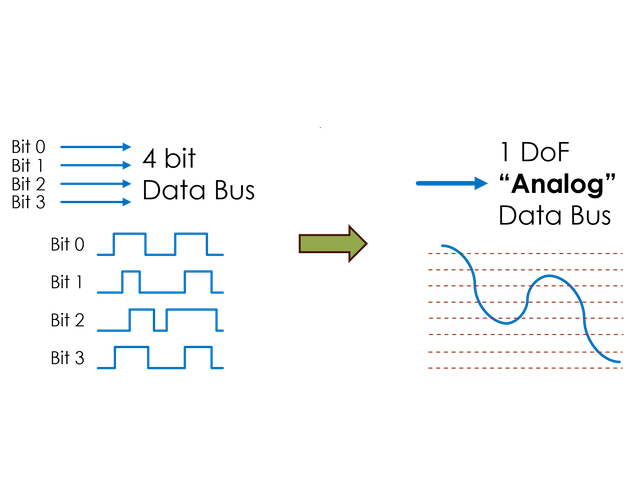

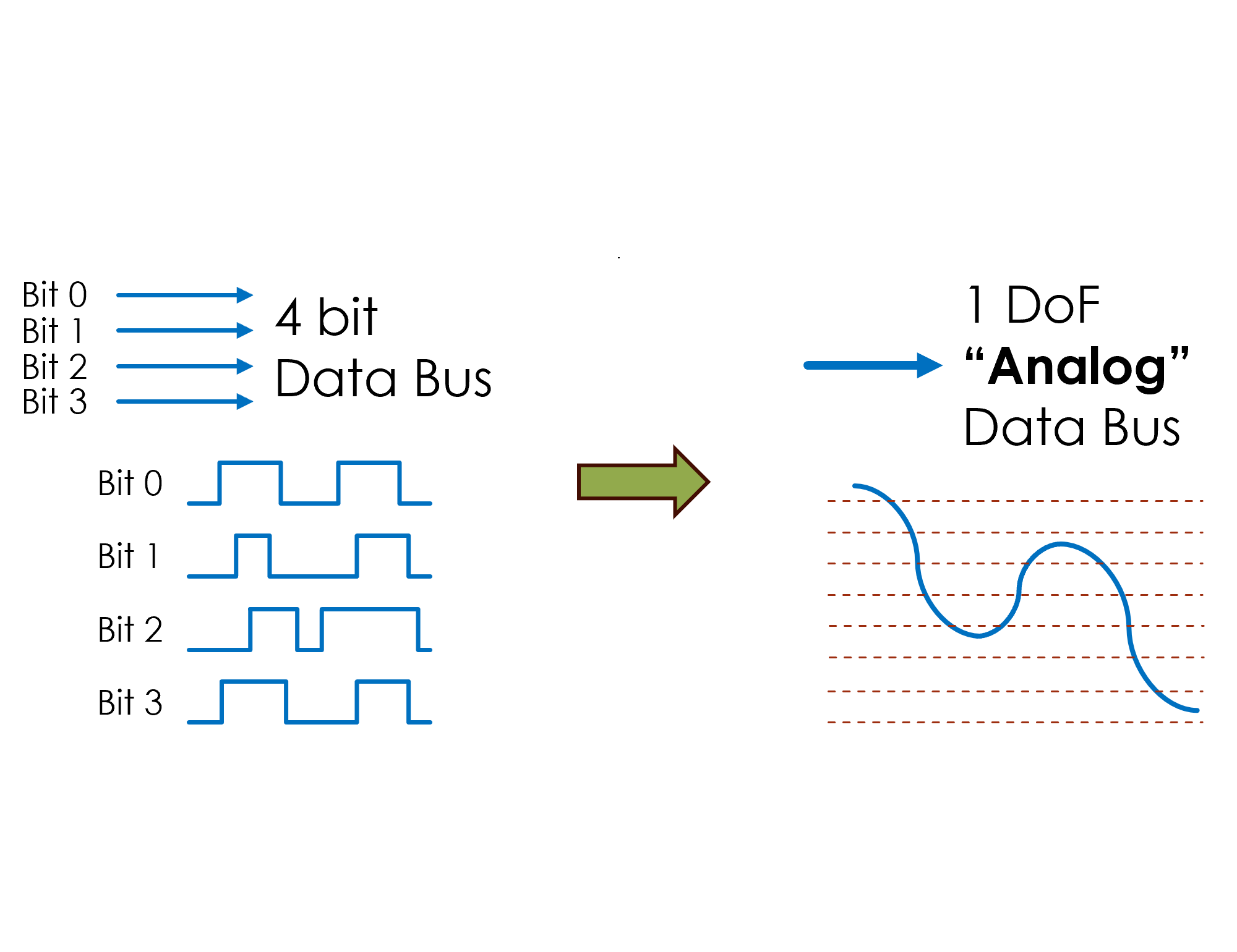

アナログを扱えるようになると、信号線1本の電圧がそのまま情報として扱えるようになるため、信号線の入出力電圧の範囲においては、連続した実数値をそのままやり取りすることができる。

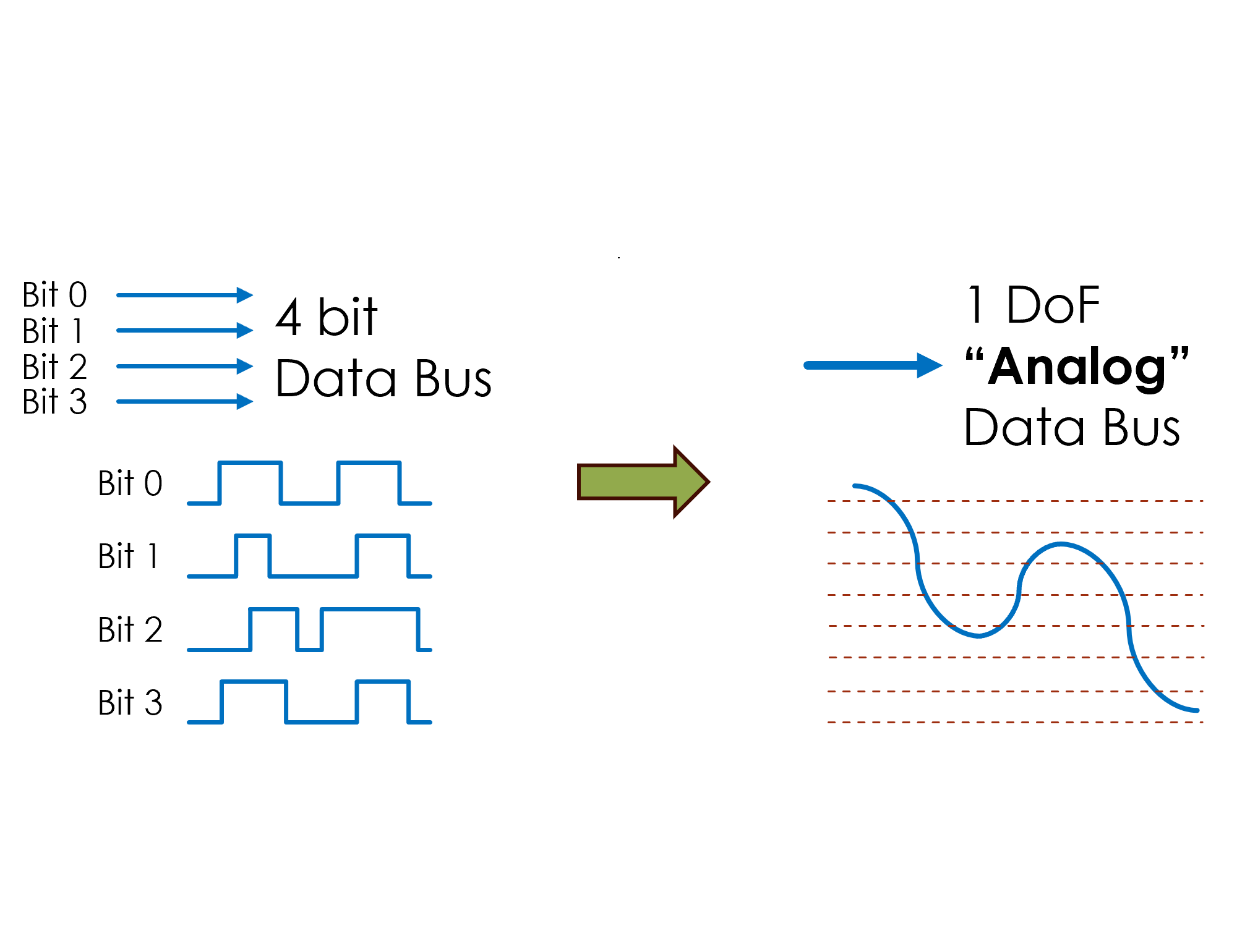

つまり、上図左側のように4ビットのデジタルで表現されるようなデータも、1本の信号線のみで表現することができる。しかも、4ビットでは符号なしで0~15までの16通りの数値しか表現できないところが、アナログだと信号線1本で出力電圧範囲内の実数すべてを(理論上)表現することができる。

なお、本記事ではデジタルにおける情報量の最小単位"bit"に代わり、アナログ信号線による情報量の最小単位を"DoF (Degree of Freedom: 自由度)"と呼称することとする。

データの表現をアナログにするメリット

このように、データの表現をアナログにするとよいことが主に2点ある。

①：無理数を直接的に処理できる

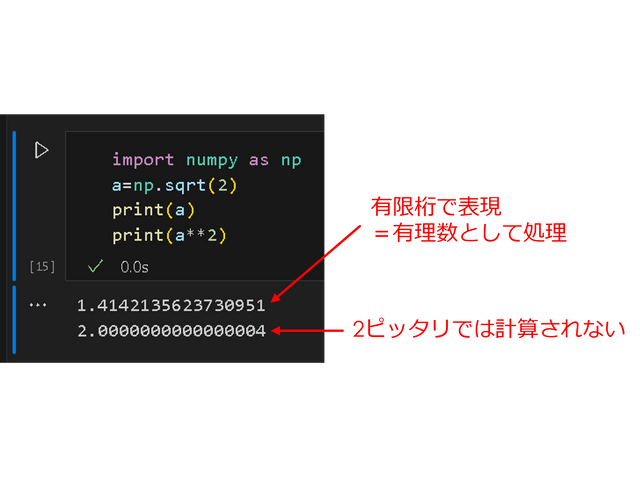

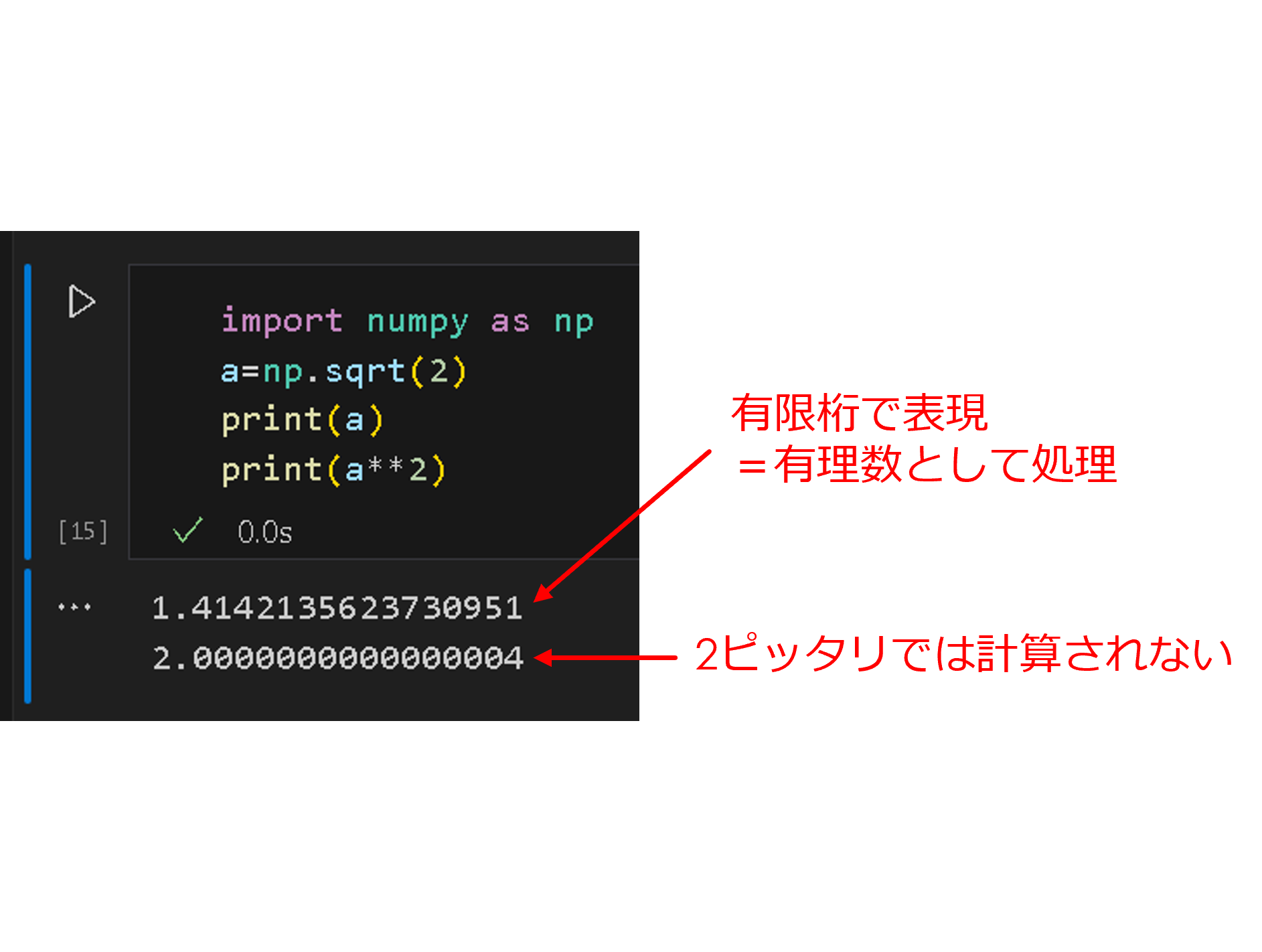

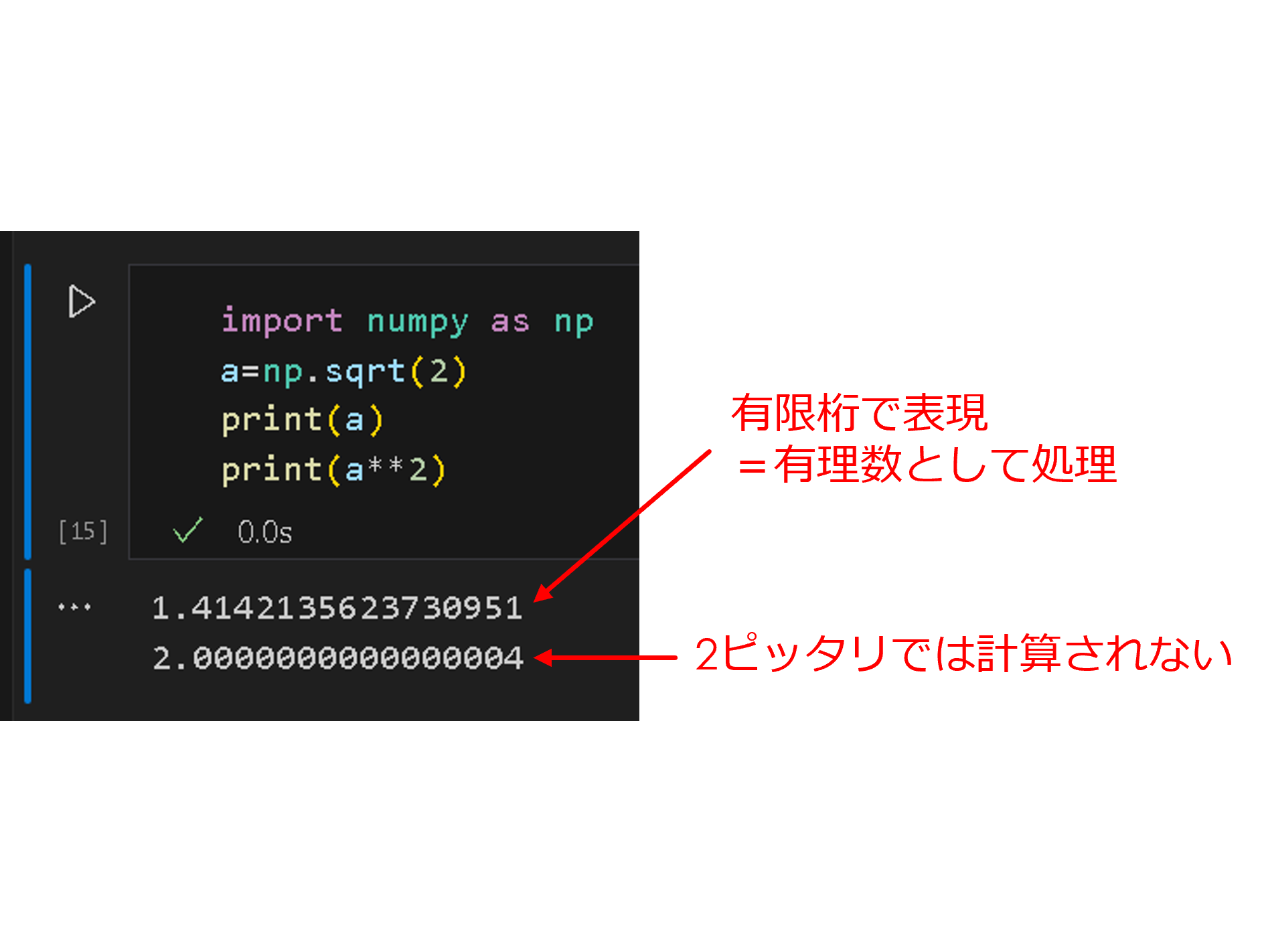

例えば、Pythonで$\sqrt 2$と$(\sqrt 2 )^2$を計算すると下図のようになる。$\sqrt 2$は無理数だが有限値で近似されているため、$(\sqrt 2 )^2$を計算しても2から少しずれる。これは、浮動小数点数の表現上、無理数を完全には表現できないためである。1DoFのアナログ信号であれば連続的な表現が可能であるため、このような問題は理論上起きえない。

②：組み込みシステムの小規模化・最適化

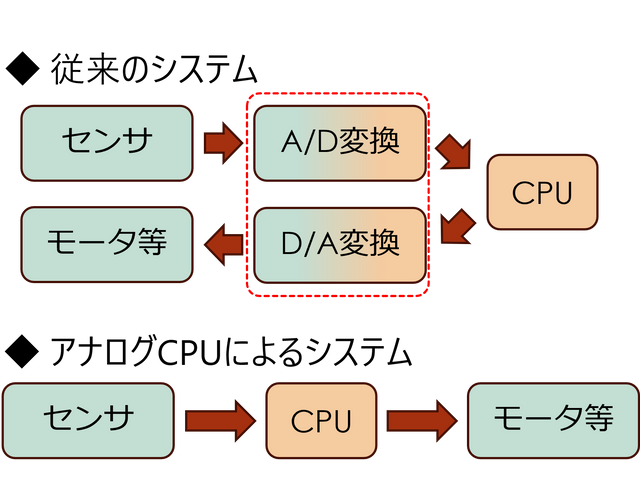

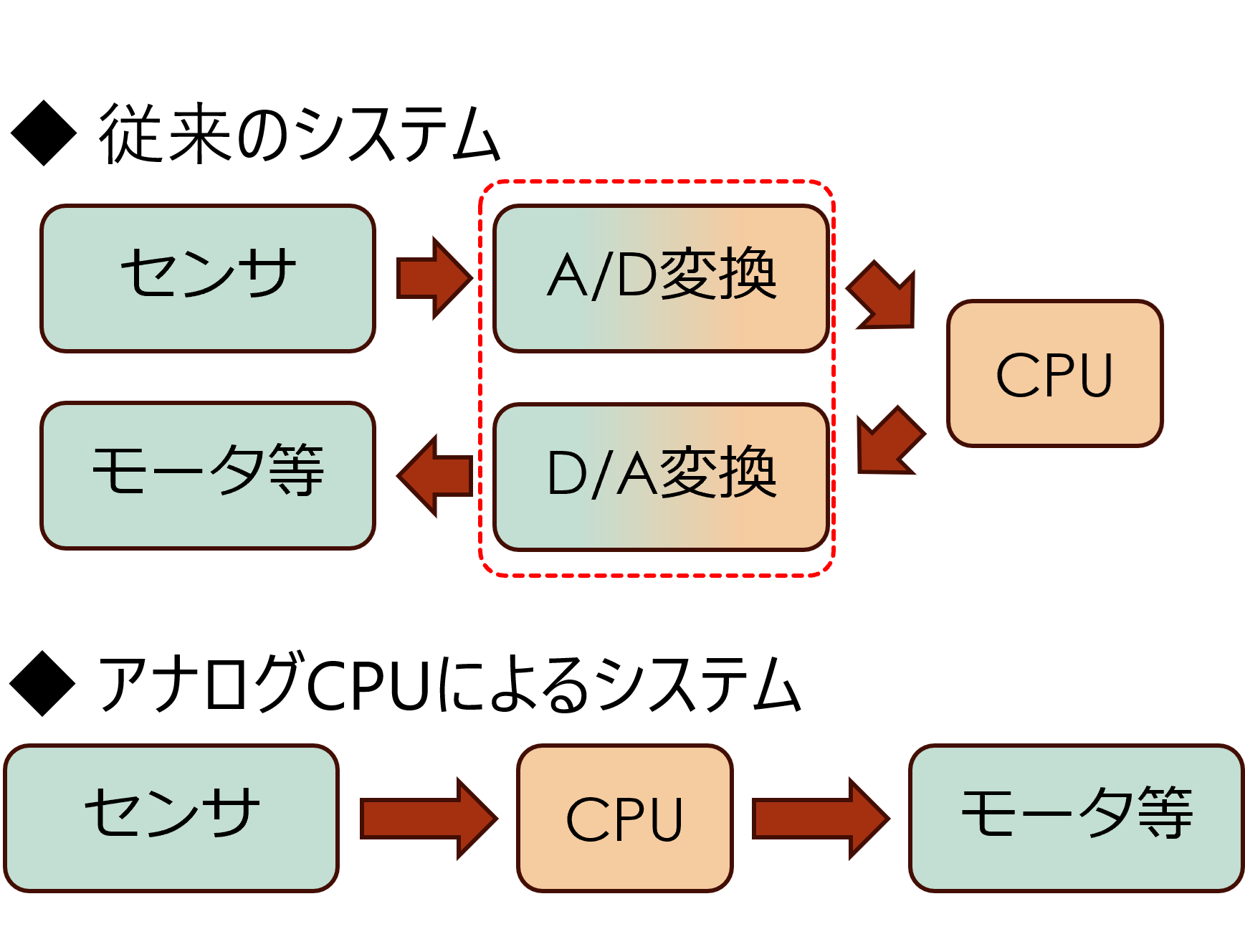

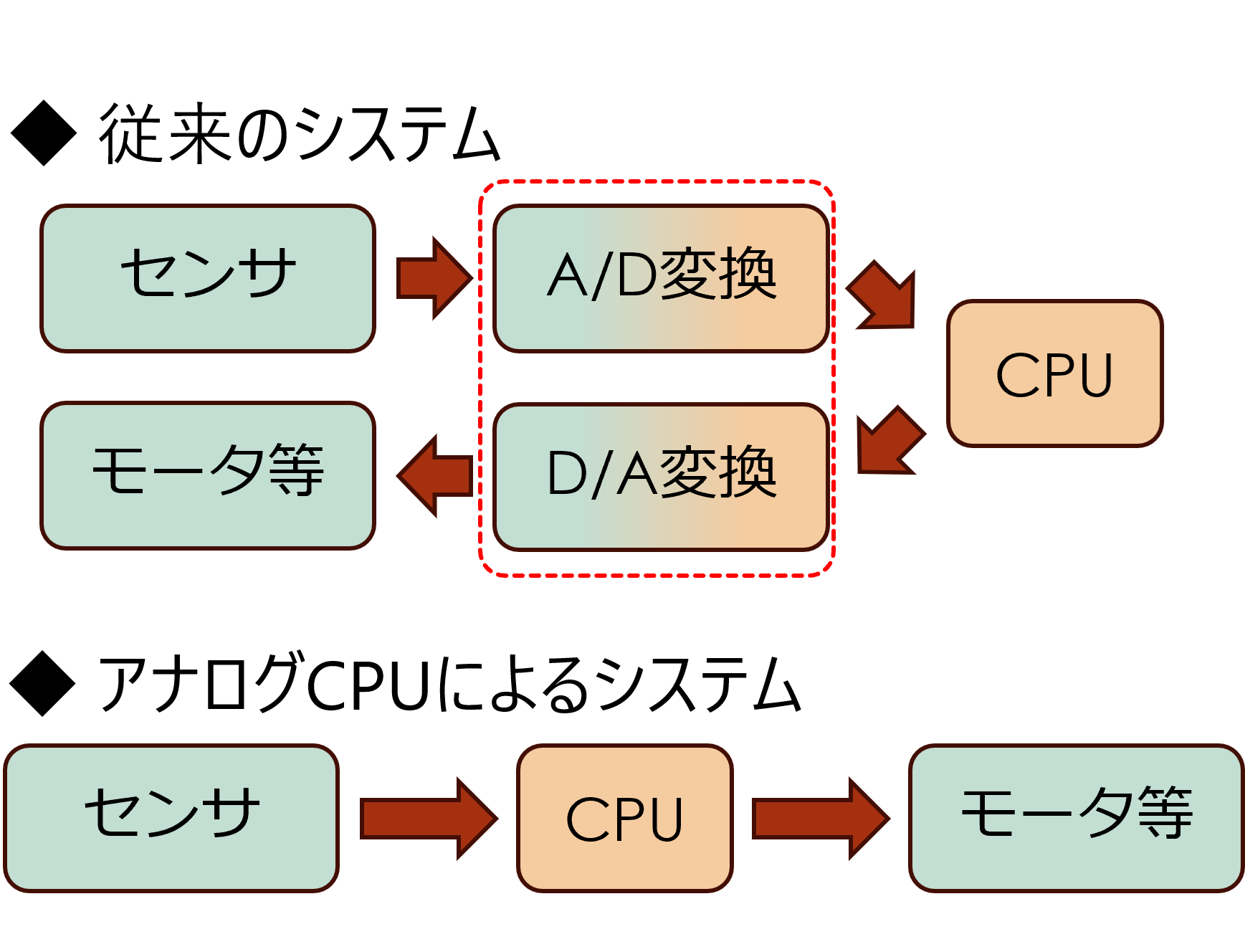

いわゆる組み込み系のシステムの典型的な形態として、センサからの入力をCPUに取り込み、入力データをCPUを処理して出力のアクチュエータを制御する、というものがある。このようなシステムを実現する場合、下図上側のような、A/D変換とD/A変換を挟んだ実装がよくなされる。

このようなシステムは、厳密性が求められるような制御には適している一方、厳密性よりも高速性が求められるような用途、もしくは、低コストを最優先とする用途では、A/D変換やD/A変換を挟む分だけ速度面やコスト面が不利になりうる。このような場合、CPUでアナログ信号を直接処理することができれば、A/D変換・D/A変換を省略できる分、高速化や低コスト化を実現しやすくなる。

次章から、1DoFのアナログ信号を扱えるCPUをどのように実現していくかを説明する。

1DoFを扱うCPUの設計思想

AnaProcV1のアーキテクチャは、既存CPUの構成要素を1DoFのアナログ信号を処理できるように変更する方法で決定した。

既存のCPUの機能と構成

視点やCPU構成により定義は様々と思うが、自作CPUにおいてはおおよそ以下のように定義できると考えた。

CPUとは、外部入力もしくは記憶装置から取り込まれた値を、プログラムによって規定された順序で保持また演算し、結果を外部に出力する装置

上記定義のCPUは、以下の5つの構成要素で実現される。

1. 入出力装置：外部からデータを入力し、外部へデータを出力する。
2. 記憶装置：データを受け取り保持し、必要時に他装置にデータを渡す。
3. 演算装置：複数のデータ同士を演算し、演算結果を記憶装置に渡す。
4. 命令処理装置：プログラムに書かれた命令を1個ずつ解読し、各装置の動作を決める。
5. プログラムカウンタ：プログラムを格納する(特別な)記憶装置。

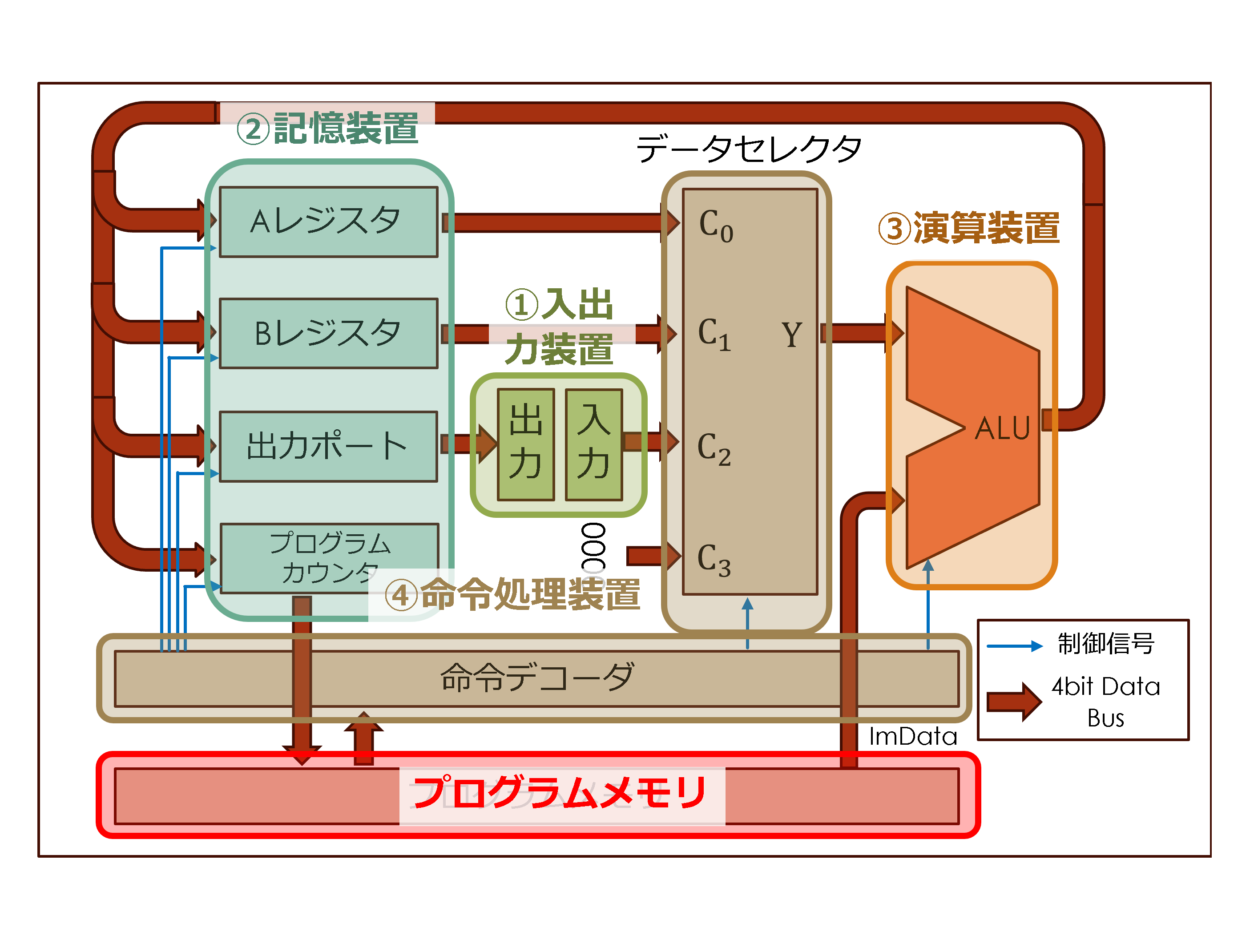

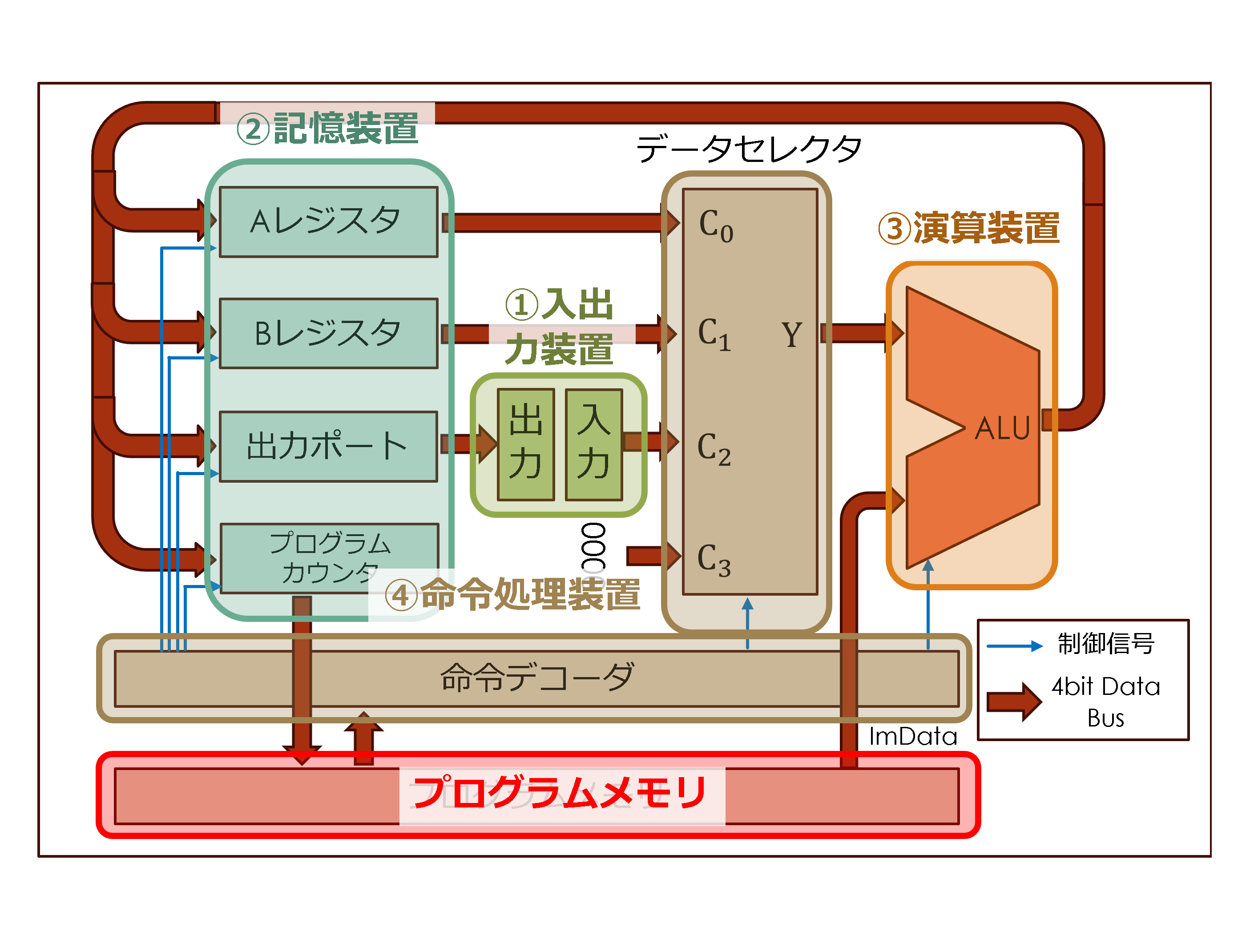

この構成要素は、既存の自作CPUにおいても成立する。例えば、冒頭でも紹介した自作CPUの金字塔、TD4のアーキテクチャにおいてもこれら構成要素がそろうことで成立している。

構成要素のアナログ回路化

先述の構成要素の確認を踏まえ、1DoFのアナログ信号を処理できるCPUを実現できるように各構成要素を変更した。以下では、各構成要素の設計思想、および、回路構成を説明する。

入出力装置

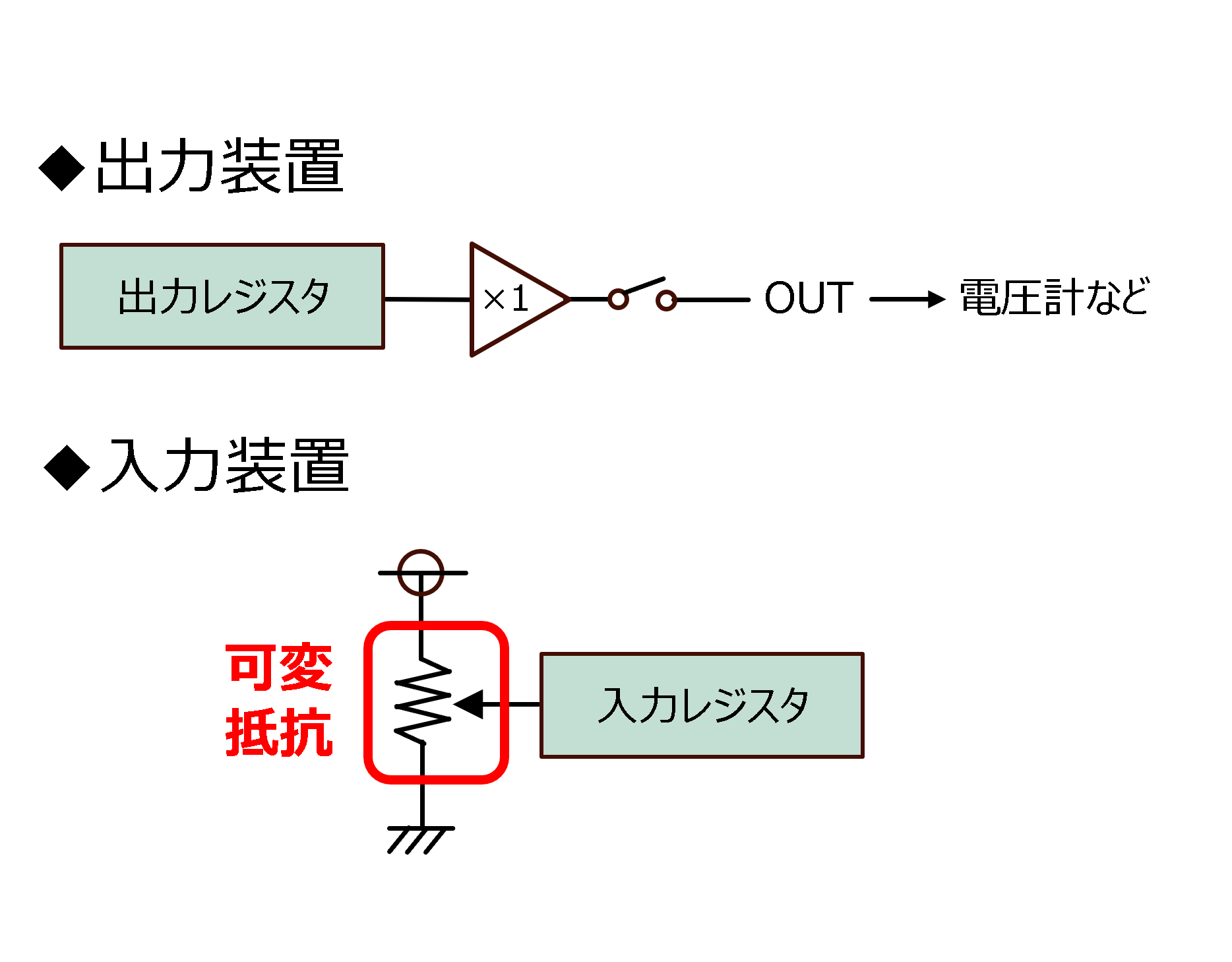

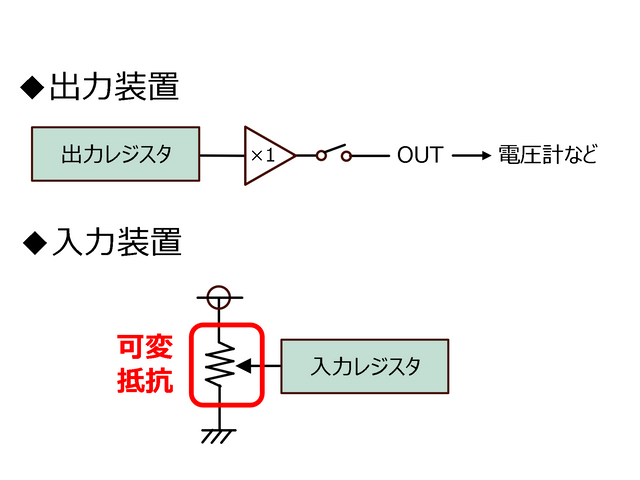

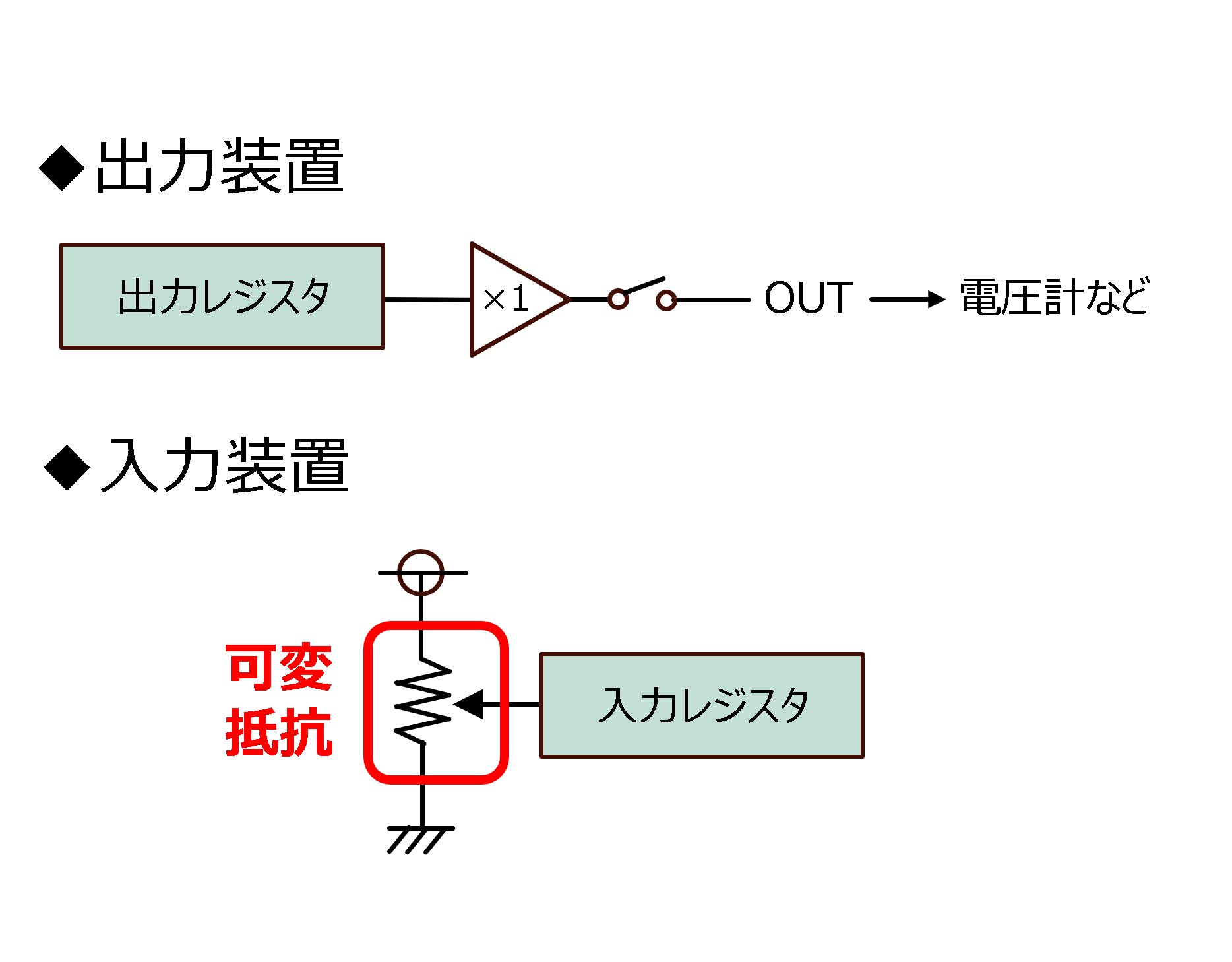

アナログ信号を入力・出力するので、下図のような装置で実現できる。

まず、上側の出力装置については、後述の1DoFのデータ保持ができる記憶装置(後述)の出力を正確に出力できれば良いので、1DoFのレジスタ出力にバッファとスイッチがあればよい。ただし、これらの構成は、全体アーキテクチャを最適化する過程で記憶装置内に組み込むことに決定したため、出力のためのみの回路は実装していない。
次に入力装置については、1DoFのアナログ電圧を入力できればよいので、AnaProcV1では手動で簡単に入力できるスライド式の可変抵抗を用いた。可変抵抗のほかにも入力範囲に対応しているセンサの電圧出力なども入力することができる。

記憶装置

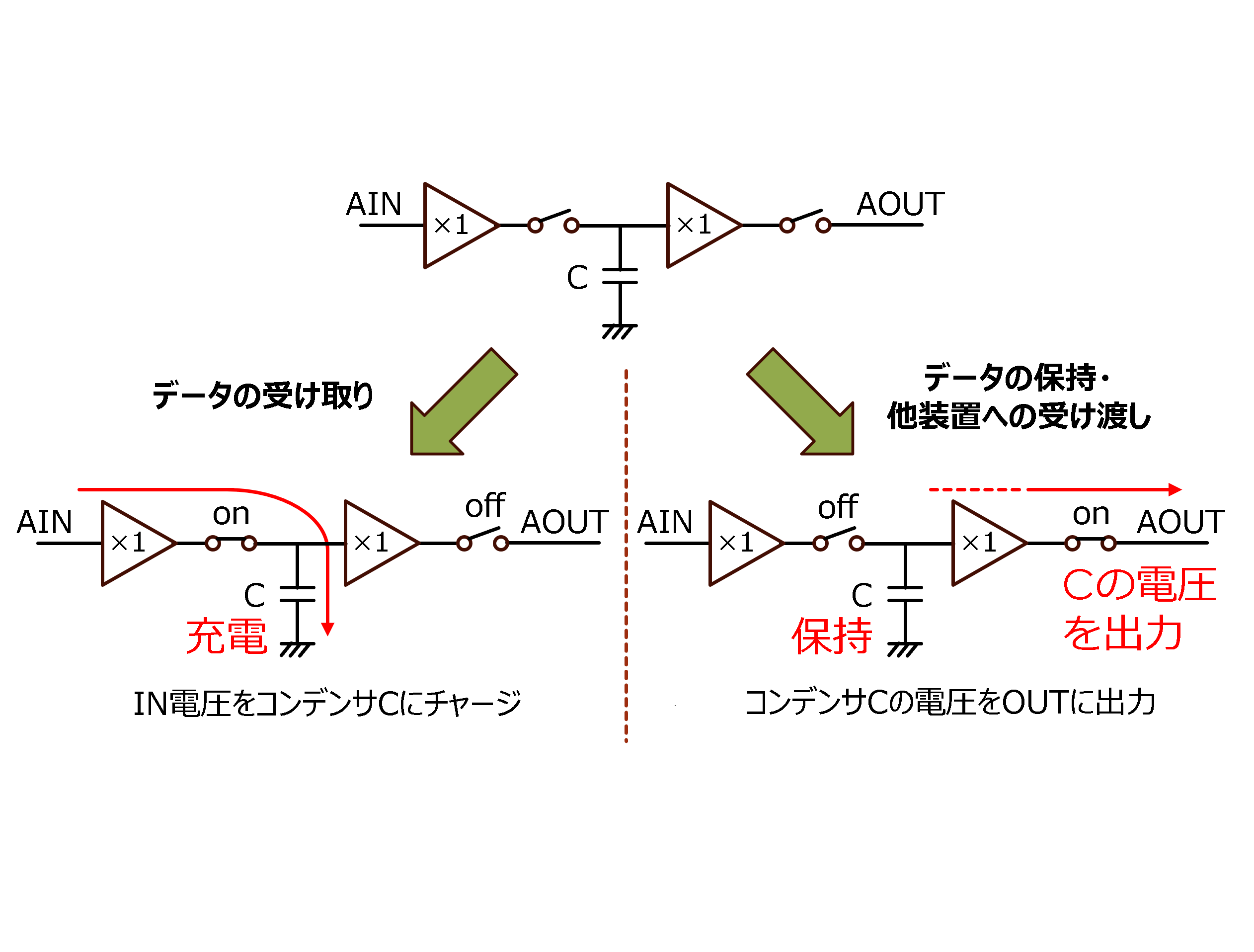

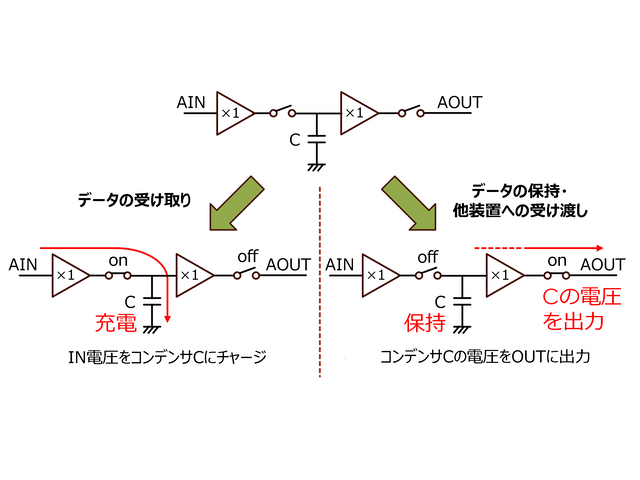

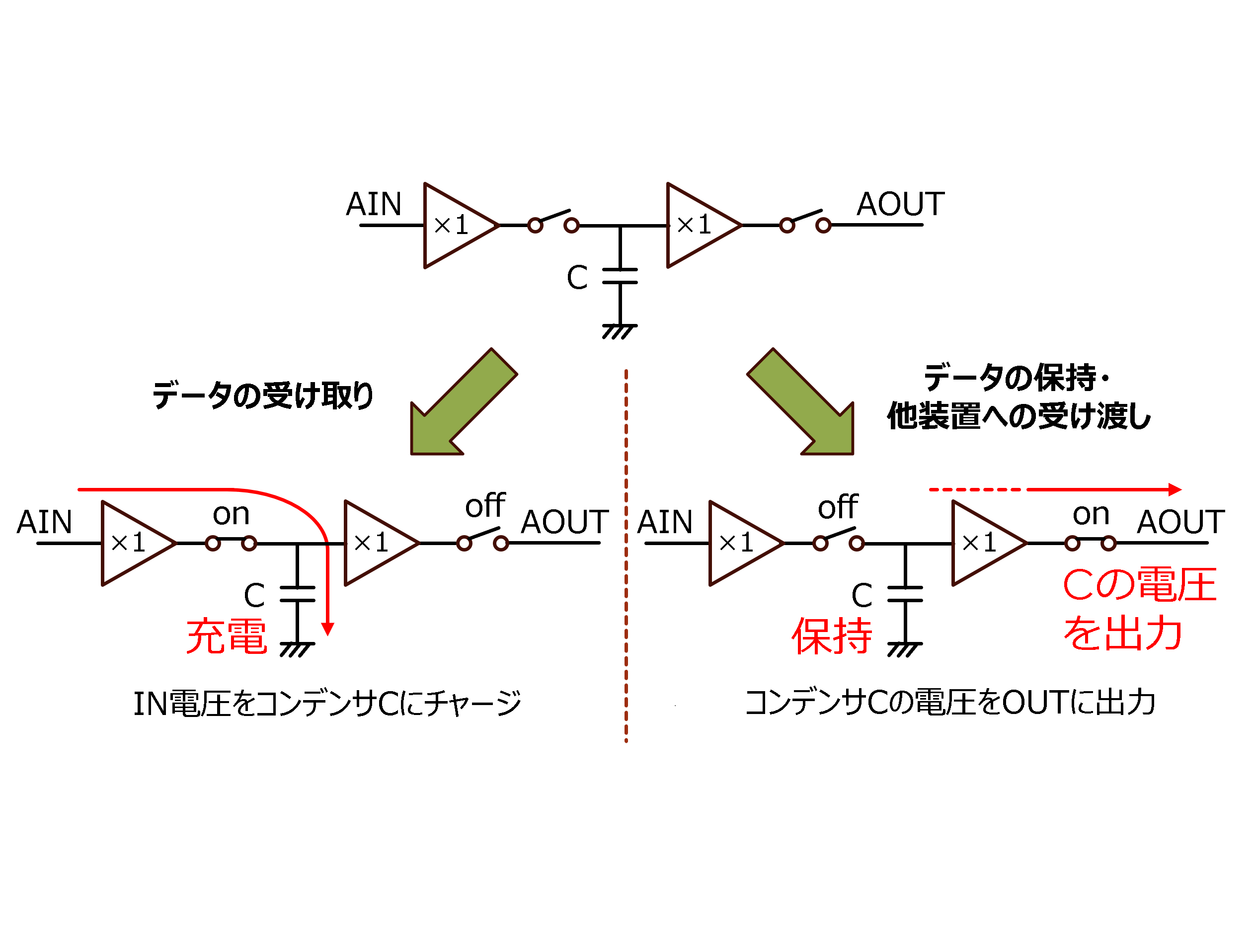

記憶装置はサンプル・アンド・ホールド回路を使用した。この回路は、オペアンプ、アナログスイッチ、コンデンサを用いた回路で、下図のような回路で実現できる。この回路では、図左下の「データの受け取り」と右下の「データの保持・受け渡し」を実現できるので、先述で確認した記憶装置の機能を果たすことができる。

「データの受け取り」では、コンデンサ前段のスイッチがオンすることでコンデンサに電荷がチャージされ、入力電圧とコンデンサの端子間電圧が等しくなる。「データの保持・受け渡し」では、コンデンサ前段のスイッチがオフすることでコンデンサへの電荷チャージが止まり、受け取ったデータを保持することができる。また、保持の状態において出力端子前段のスイッチがオンすることで、保持したデータを出力することができる。

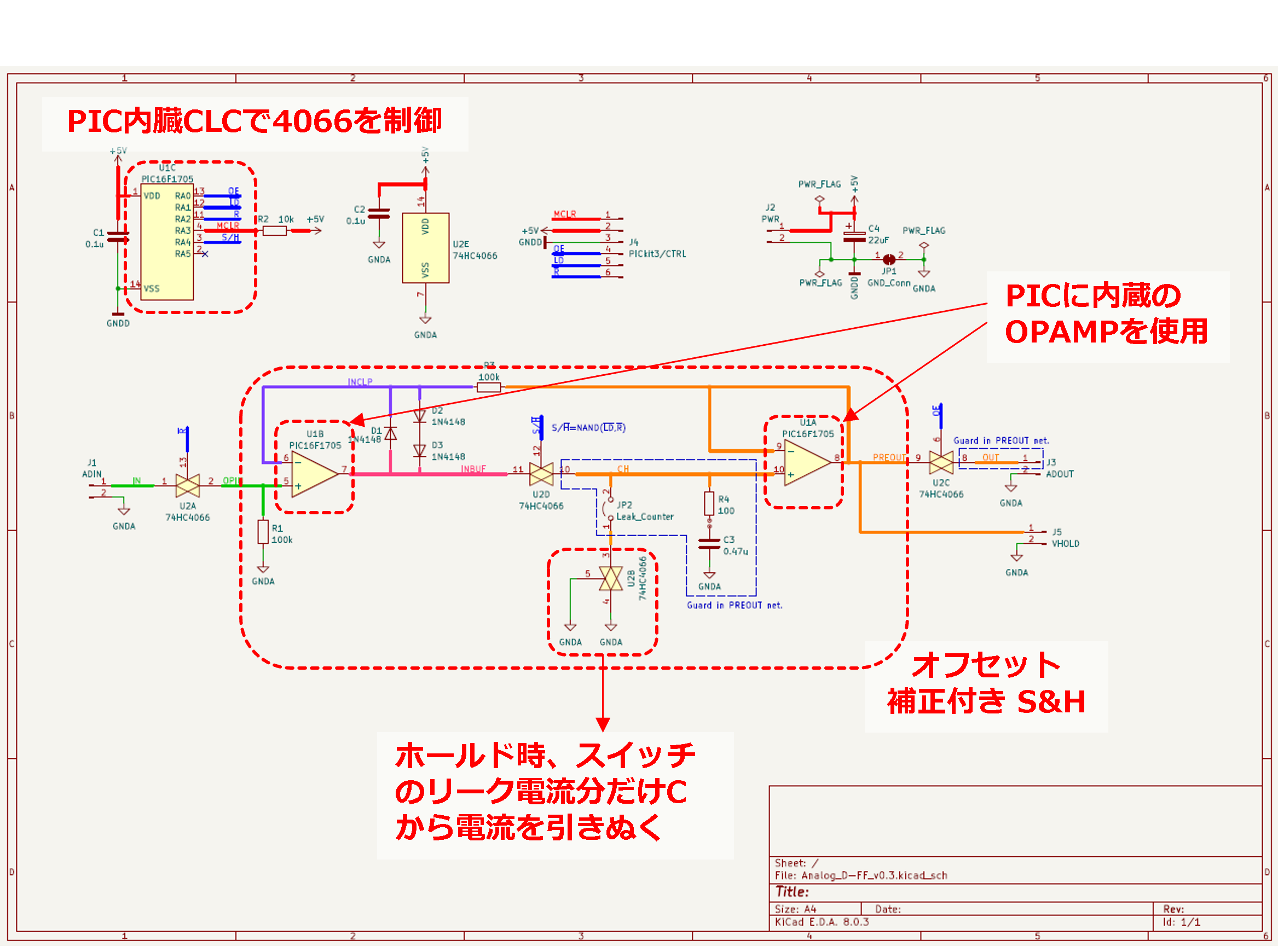

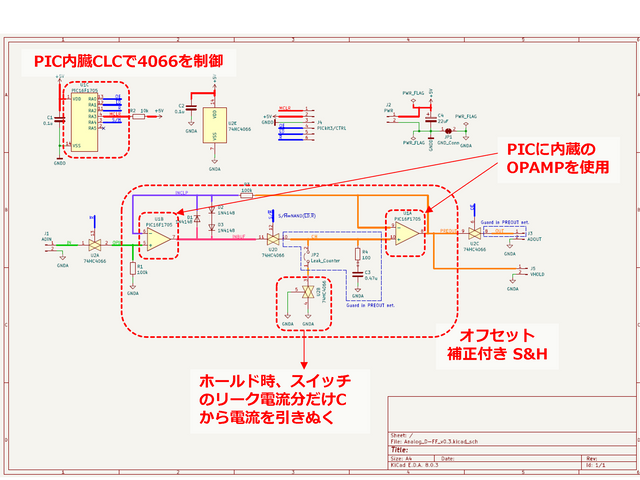

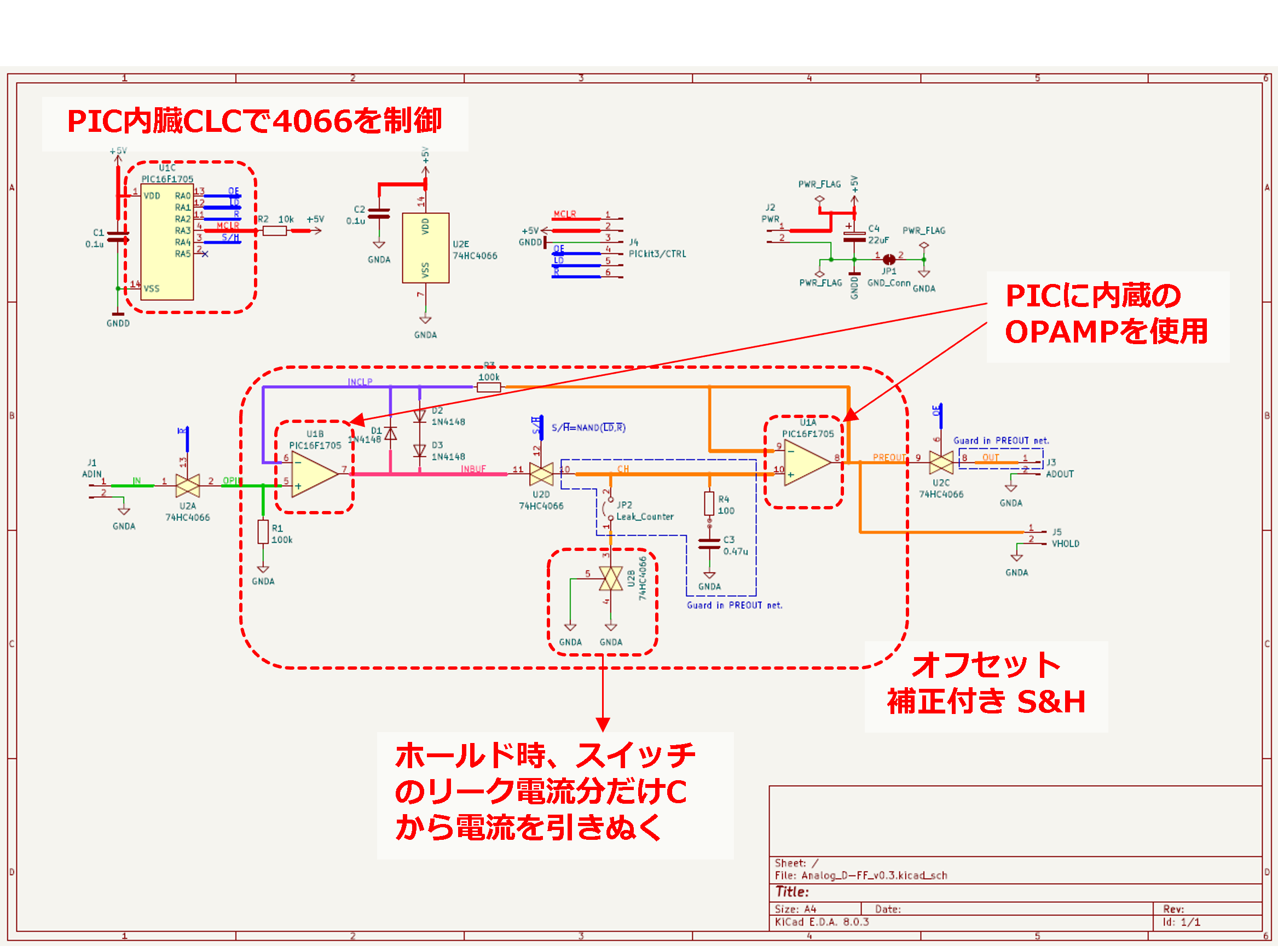

AnaProcV1の記憶装置は、保持・出力電圧の精度を最大限向上させるために、下図のような回路構成を採用した。

ここでは詳細は省略するが、基板設計にも注意を払い最大限性能を出せるように工夫している。詳しくは拙稿PCBGOGOのUV印刷で配線パターンを描いてみたを参照してほしい。また、これらの回路設計、および、基板設計については参考文献[5]を参考にして設計した。本記事末尾に記載するので興味のある方はご参照いただきたい。

演算装置

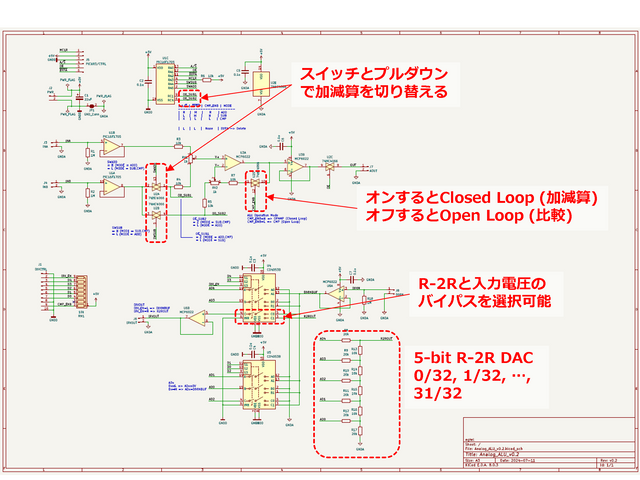

演算装置にはオペアンプの基本回路である、加算回路・減算回路・比較回路をアナログスイッチで切り替える方式を採用した。また、2個ある入力のうち1個の前段にはR-2R DACを搭載し、加算・減算・比較と同時に定数除算をできるようにしている。つまり、以下の表のような計算が可能である。ただし、Nの範囲は $0 \le N \le 32$とする。

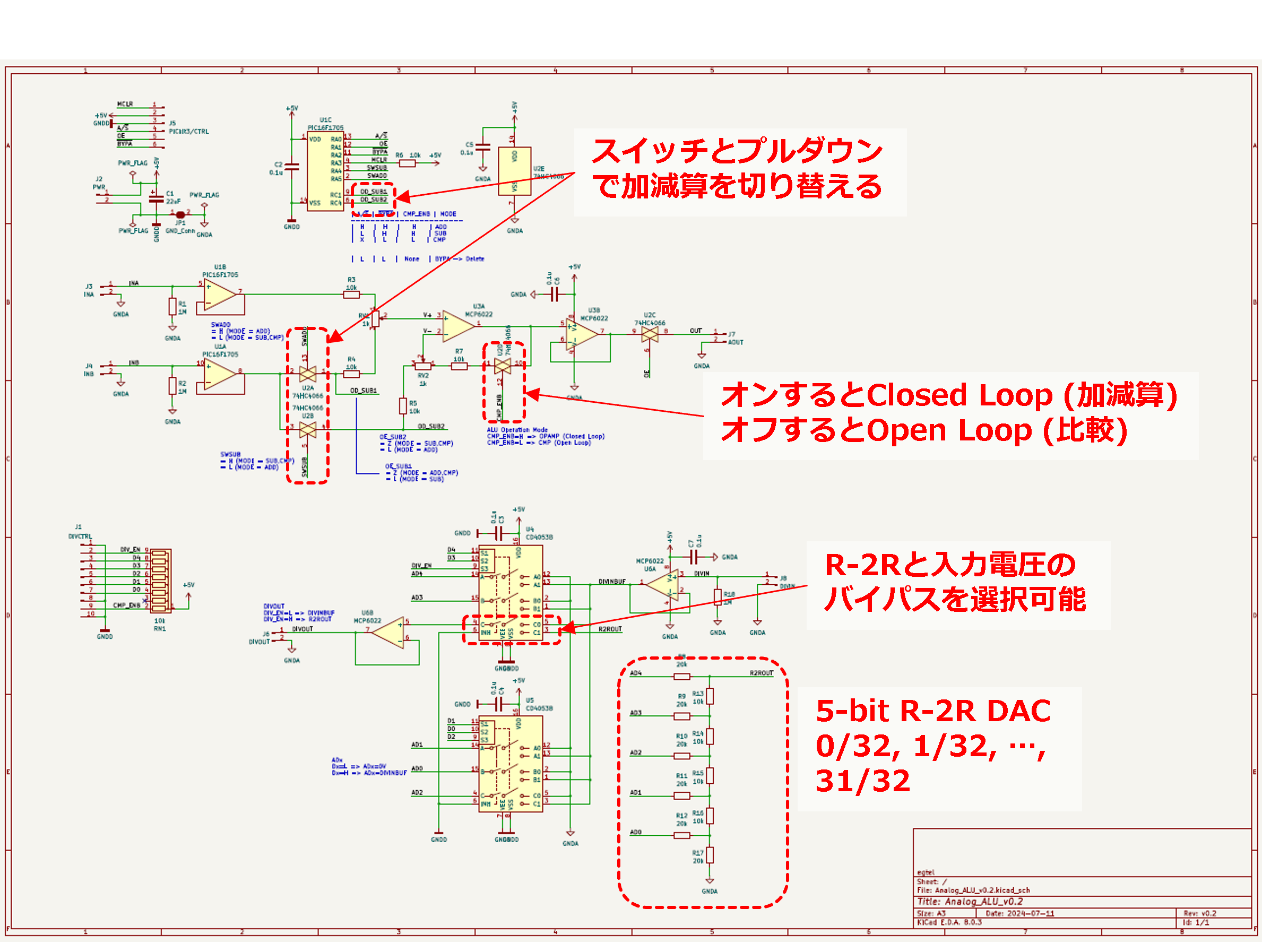

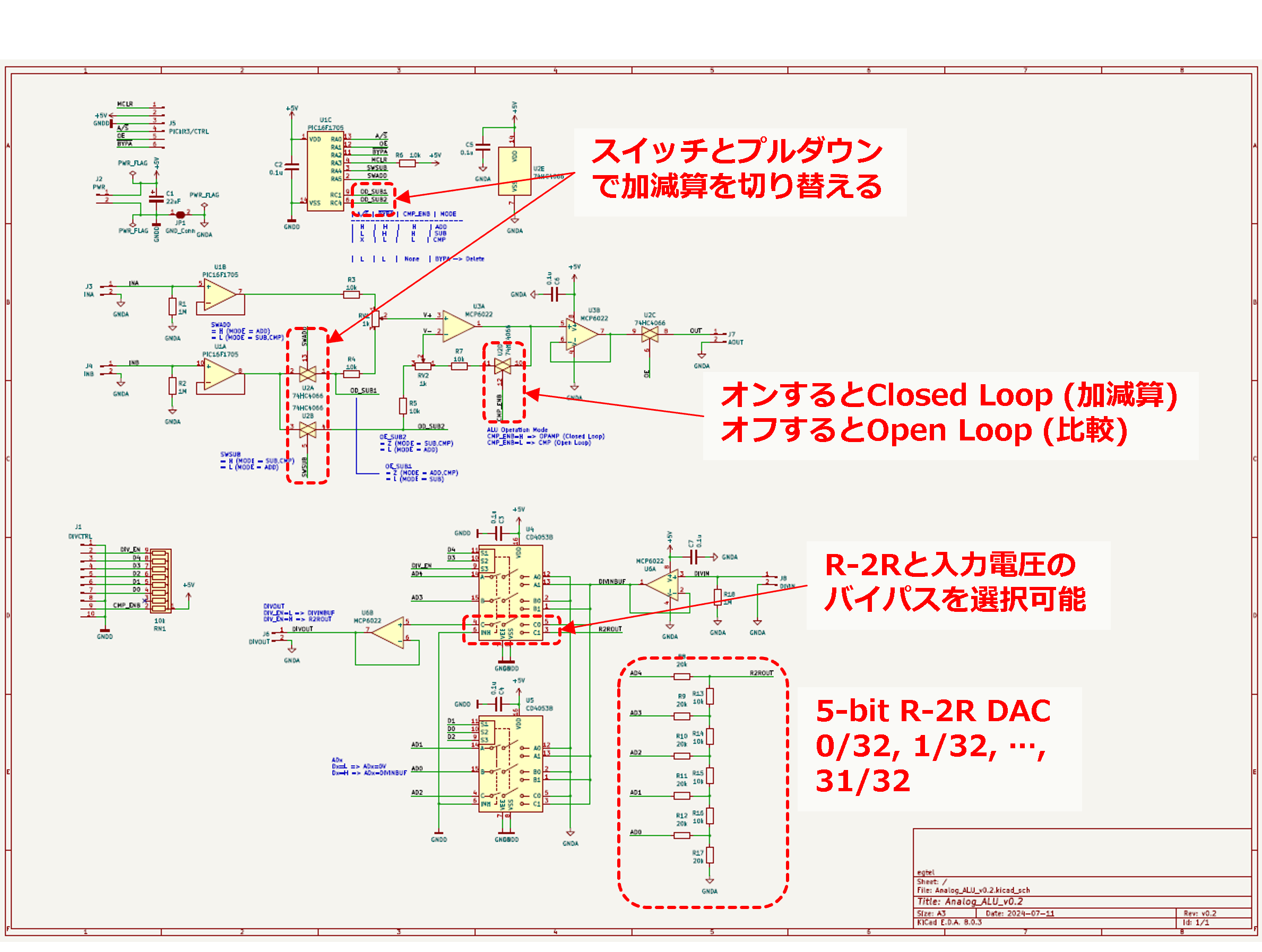

また、全体の回路と設計ポイントを下図に示す。

なおオペアンプは、Operational Amplifier の名称が示す通り様々なアナログ演算に対応できるオペアンプのため、回路構成を変更することで絶対値や対数などほかの計算を行うことも可能である。

その他構成要素

従来のCPUの構成要素のうち、以下の要素についてはプログラムの実行自体に関わる要素、つまり、CPU自体の動作の決定にかかわる部分である。

• 命令処理装置：プログラムに書かれた命令を1個ずつ解読し、各装置の動作を決める。
• プログラムカウンタ：プログラムを格納する(特別な)記憶装置。

これら要素をアナログにした場合、ちょっとしたノイズ等の影響で、プログラムを実行した結果が大きく変わる可能性がある(特にジャンプ命令)。AnaProcV1は最初の試作機であることも踏まえ、入出力装置、記憶装置、演算装置のアナログ化による一部データバスのみの1DoFアナログ化達成を目的に据え、命令処理系とプログラムメモリのアナログ化は見送った。

AnaProcV1の仕様と実装

1 DoFのアナログ信号を扱えるようにするために必要な、CPUの構成要素それぞれを前章までで説明した。ここからは、制作したAnaProcV1について、アーキテクチャや命令体系を含め、より詳細に紹介していきたい。

ハードウェア構成

仕様とレジスタ構成

AnaProcV1のハードウェア構成は以下表のとおりである。データバスは、1 DoFのアナログバスが1本と、8 bitのデジタルバスが1本あり、前者はメインのアナログ信号の処理に、後者はプログラムメモリの読み込みやジャンプ命令やループ処理の制御に用いる。また、表中の※はロジックIC等は用いず、PIC16F18877でエミュレートしている。

表　AnaProcV1の仕様とレジスタ構成

※1: デジタルブロックとアナログブロックで動作速度の差が大きすぎるため、一定のクロックに従って動作させるような仕組みにはしていない。先述のCPUの構成要素の説明でクロックに言及しなかったのはこのため。
※2: PIC16F18877でソフト的にエミュレートしており、ハードウェア的な実装はしていない。

また、アナログとデジタルという、全く異なる性質の信号を処理する必要がある性質上、A/D変換とD/A変換も実装している。前者は比較演算を行った際、大小判定の結果を踏まえて分岐命令を処理するような場合に必要であり、後者はプログラムメモリからアナログメモリへリテラル値を代入する際に必要であるため実装した。

全体アーキテクチャ

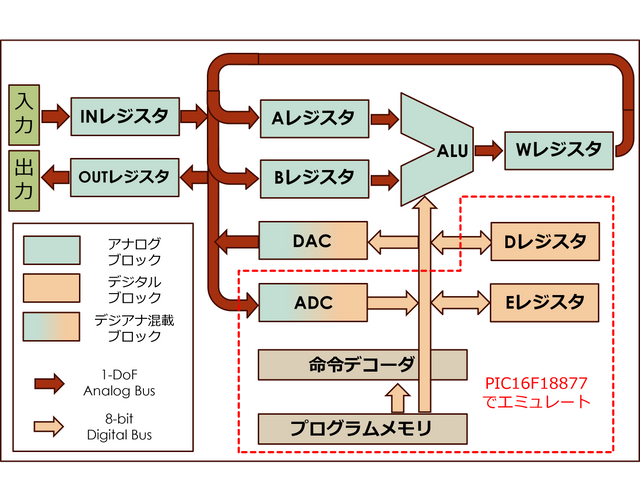

上記ハードウェア使用を実現するため、CPUアーキテクチャは下図のようにした。なお簡単のため、PIC16F18877でエミュレートしている構成要素の一部は省略している。

AnaProcV1は大きくデジタル処理部とアナログ処理部に分かれており、前者を緑のブロックで、後者をオレンジのブロックで示している。デジタル処理部内のレジスタやALU(図では省略)は8 bitのデータバスで、アナログ処理部内のレジスタやALUは1 DoFのアナログデータバスで接続し、さらに、デジタル処理部とアナログ処理部の橋渡しとしてADCとDACを備える。図の赤枠で示す通り、デジタル処理部とADCはPIC16F18877を用いて、ソフト上でエミュレートしている。これにより、アナログ処理部の設計に注力することができ、ちゃんと動作するものに仕上げることができた。

命令

次に、実装した命令を説明する。AnaProcV1で動作する命令は、アーキテクチャ図において命令デコーダが赤枠に入っていたことからも分かる通り、PIC16F18877でソフトウェア的に実現したものである。構想時からデモンストレーションを意図していたため、必要な機能を実装しつつもできるだけ少ない命令数となるように命令設計を行った。次節と次次節において、命令の分類の説明と、各命令の詳細を説明する。

命令の分類

命令は計78個実装しており、以下7個の分類に分けられる。

1. CPU制御系：NOP, RESET, PAUSEなど
2. ジャンプ命令：JP, JPZ, JPNZ, JPC, JPNC
3. デジタルレジスタ操作・演算：LDD, ADDDなど
4. レジスタ-メモリ間転送：LDDRM, LDDMR
5. デジタルレジスタ入出力：IND, OUTD
6. アナログレジスタ操作・演算：LDA, ADDAなど
7. アナログレジスタ入出力：INA, OUTA
8. A/D変換、D/A変換: LDAD, LDDA

できるだけ命令数を少なくすることを意図したため、例えばサブルーチンコールや割り込みなどは実装しておらず、ジャンプ命令で対処するようにしたり、デジタルレジスタのインクリメント・デクリメント命令を省略していたりする。このため可読性のよいコードを書きづらいが、概念実証とデモンストレーションを目的に対しては必要十分である。

命令一覧

以下表に、AnaProcV1の命令一覧を示す。命令長はいずれも、1バイトもしくは2バイト命令である。AnaProcV1にはアセンブラを搭載しており、ニーモニックとオペランドを書き連ねたコードを読み込ませることで自動的にコードに変換しプログラムメモリに格納することができる。

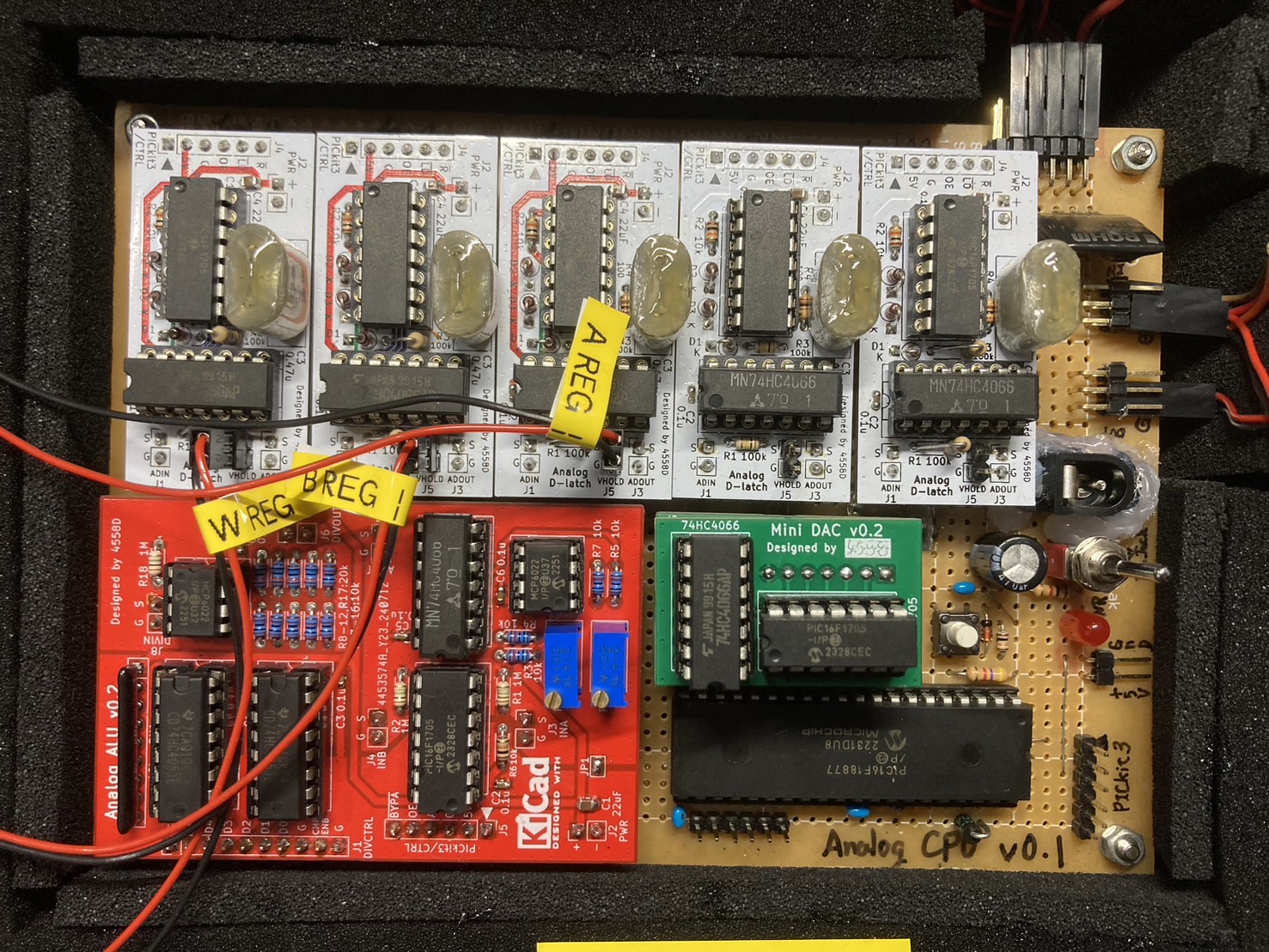

外観

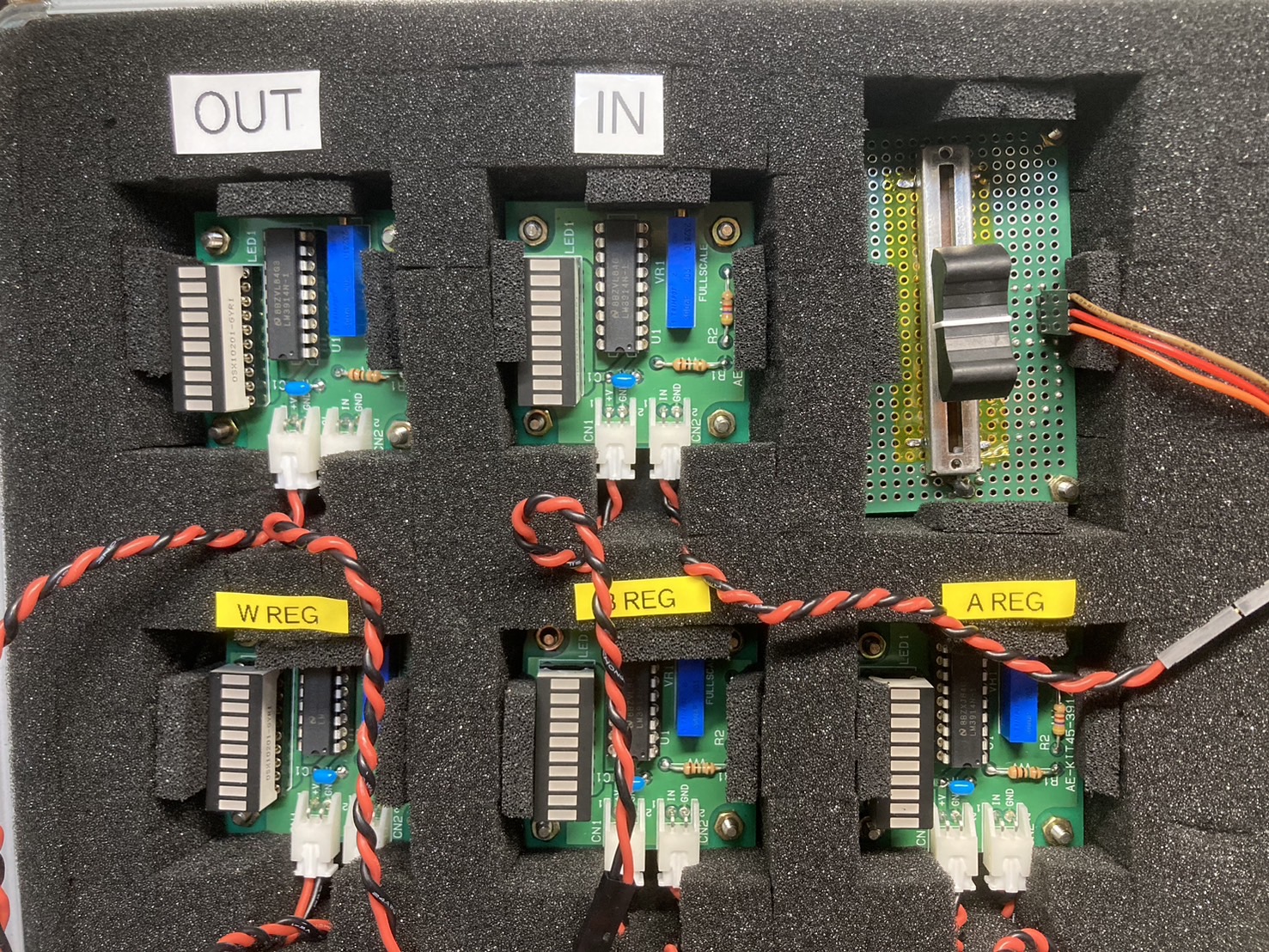

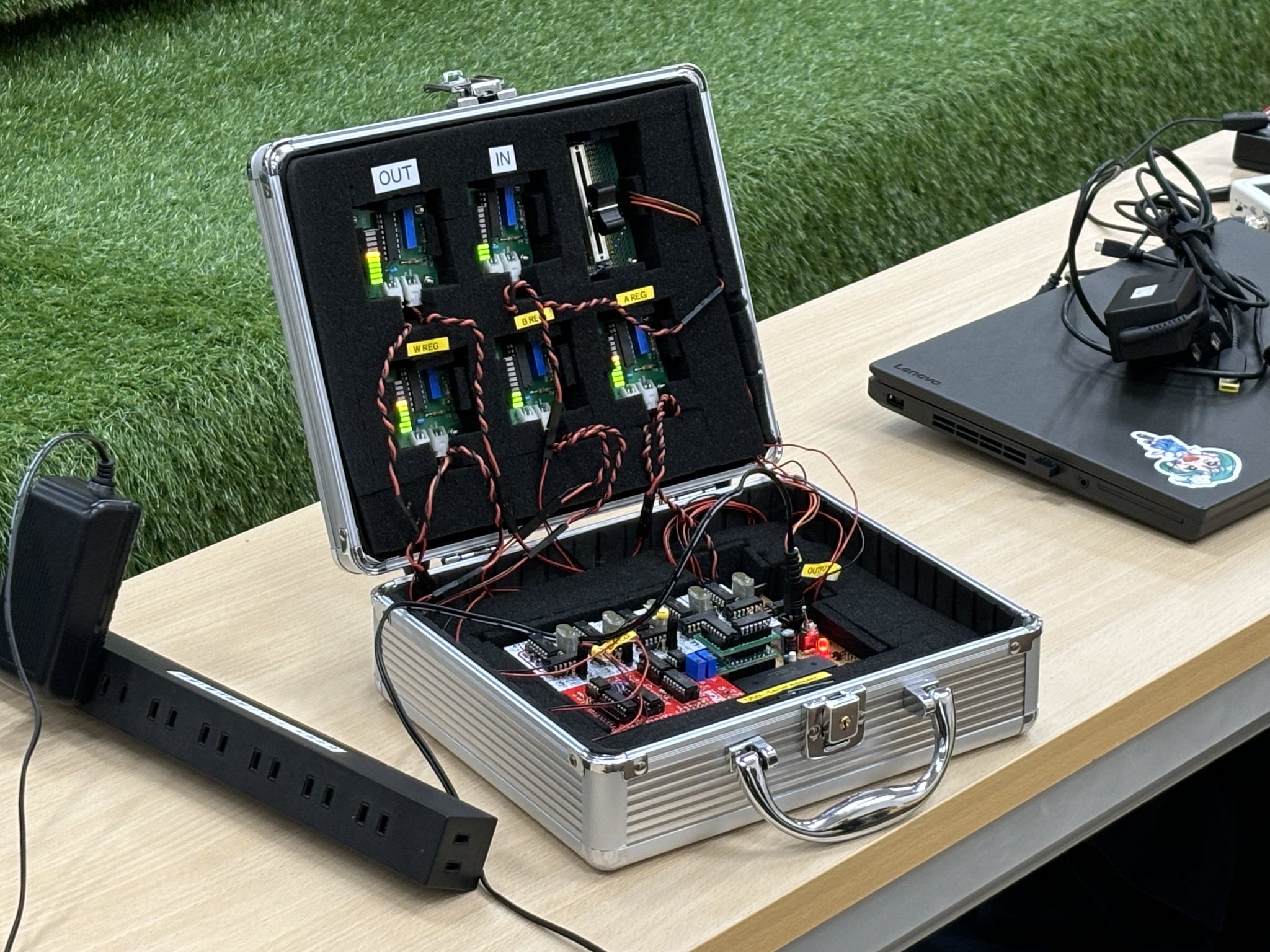

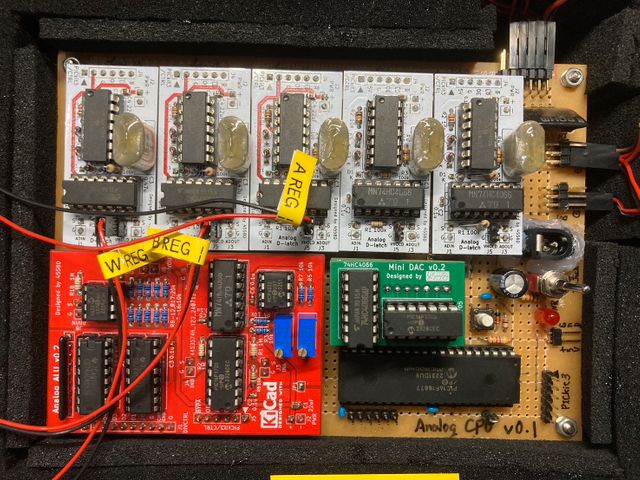

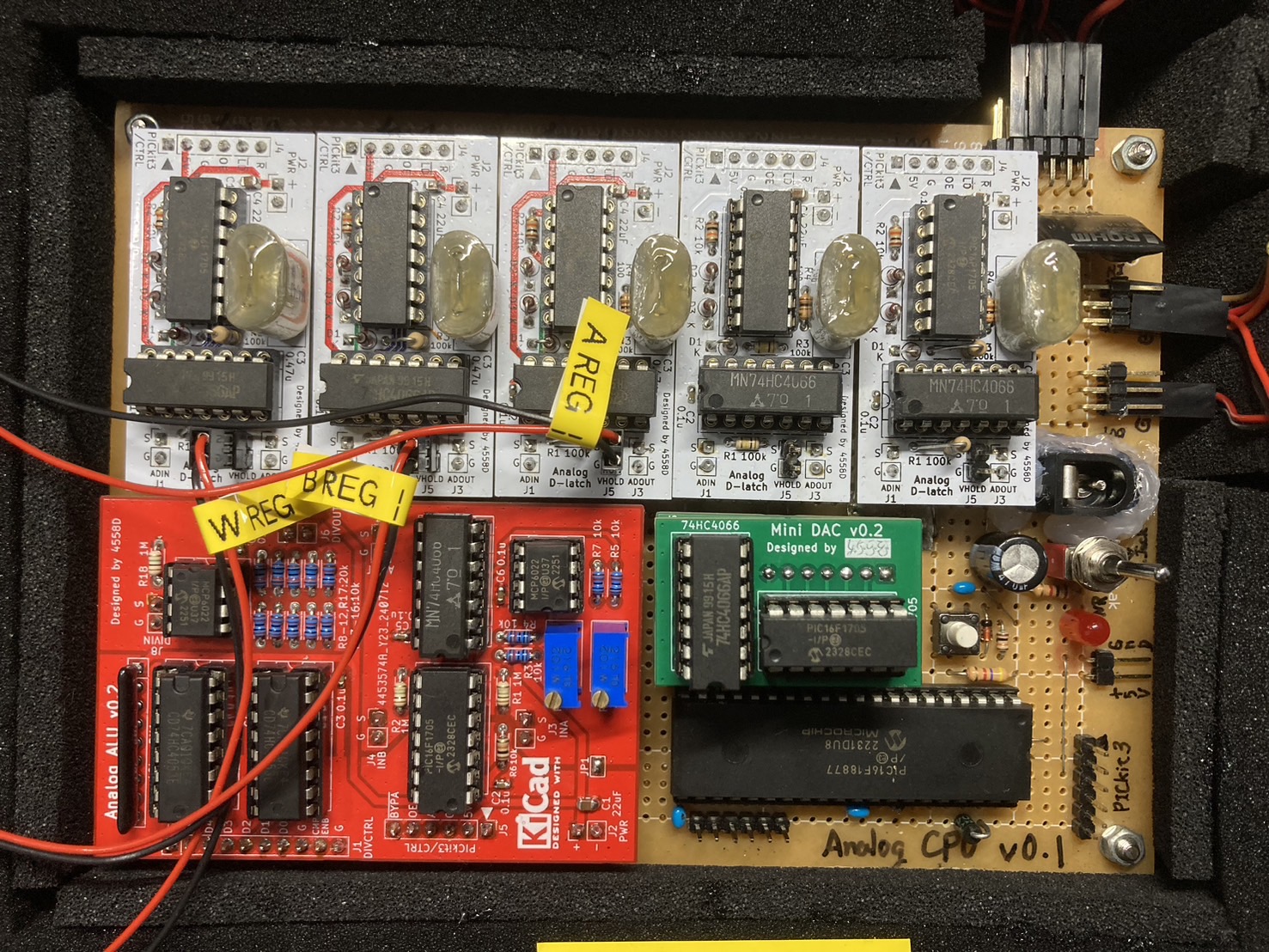

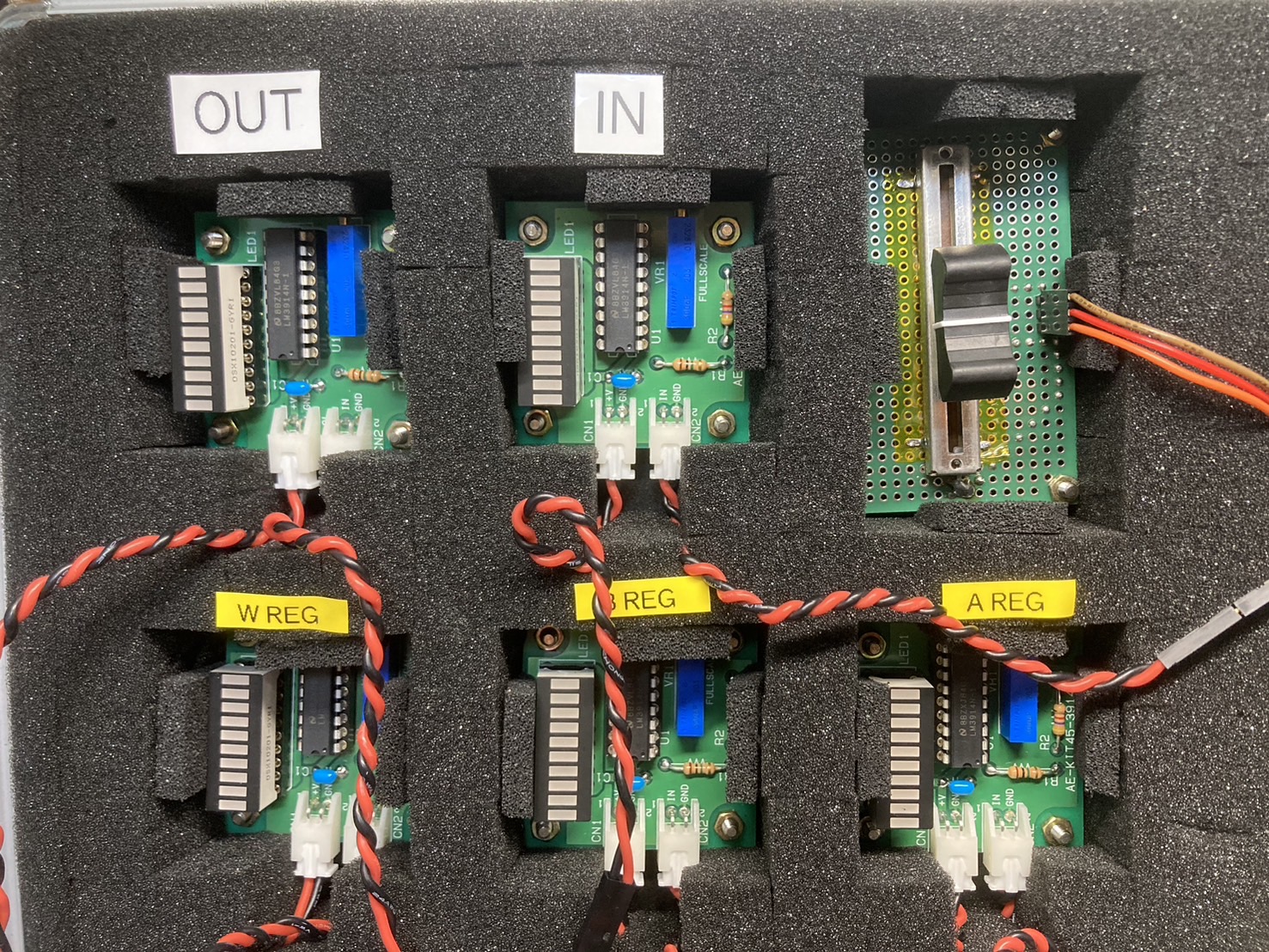

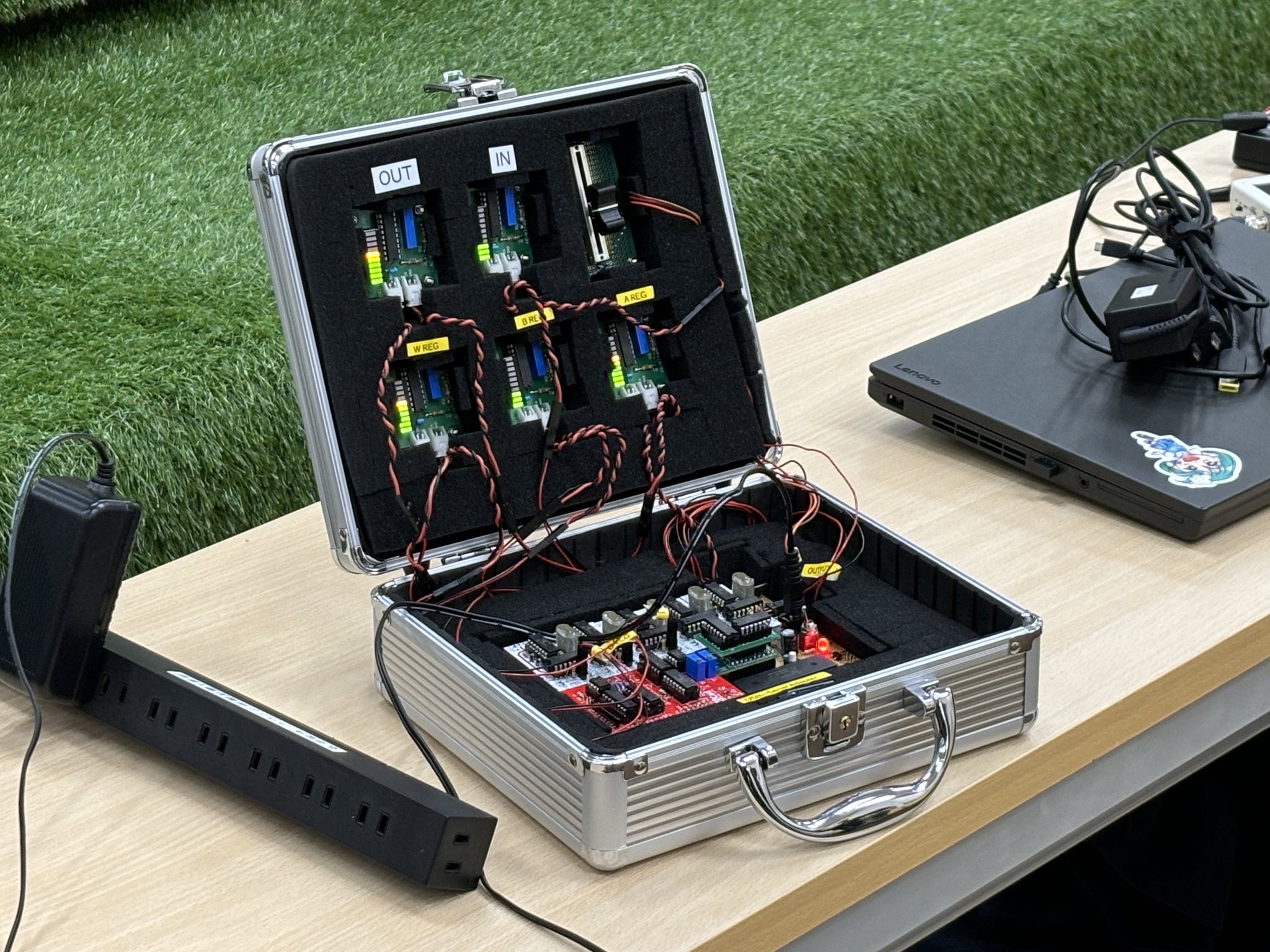

AnaProcV1は、先述の通りデモンストレーション用途を意図していたため、運搬と展示のしやすさからアタッシュケースに収めている。アタッシュケースの下側(ケース側)にCPU本体を、上側(ふた側)に各レジスタの電圧表示用インジケータ、および、入力装置として用いるスライド式可変抵抗を格納している。

運用方式

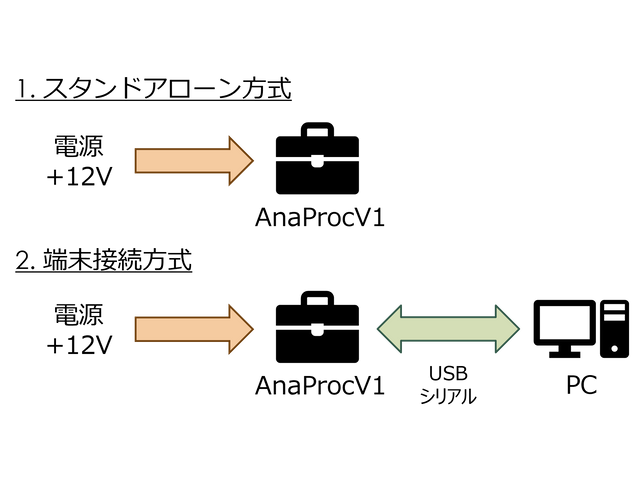

運用方式は、以下の2通りが選択可能である。

1. スタンドアローン方式：電源だけを供給することで内蔵ROMに記録されたプログラムを繰り返し実行するモード
2. 端末接続方式：USB-シリアルを利用してPCと接続し、端末エミュレータ(TeraTerm)上で実行するモード

基本的には、デモンストレーション時には1を使用し、プログラムの作成・デバッグを行う時には2を使用する。また、INDやPAUSEのように、2のみで使用できるプログラムもあるため、原則2を使用する前提でUIを設計している。

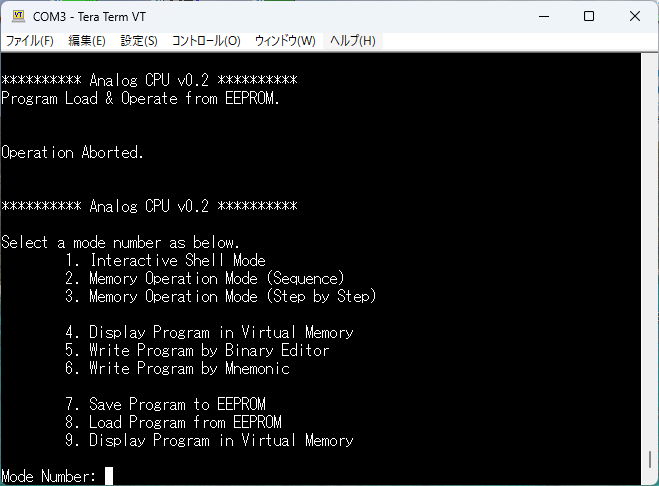

端末エミュレータ上のUI

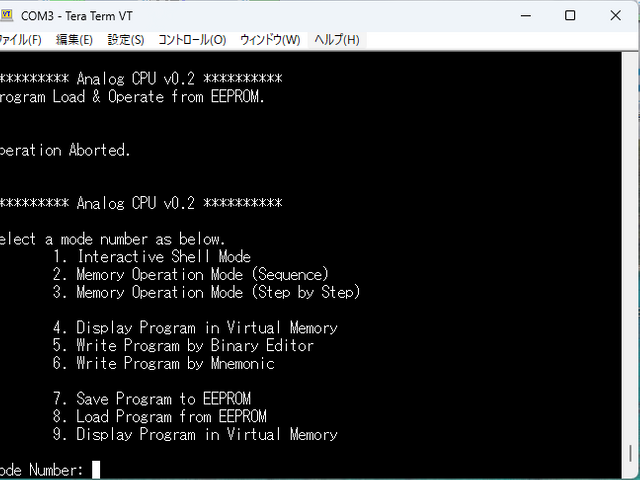

AnaProcV1には、端末エミュレータでのシリアル接続で動作させる簡易的なコマンドラインインターフェースを搭載している。AnaProcV1を起動させると、まずスタンドアローン動作に入り、ROMに保存してあるプログラムを動作させる。この動作はエラー、もしくは、HALT命令でプログラムが停止するか、キーボード入力が入るまで続く。スタンドアローン動作から抜け出すと、以下のようなメニュー画面が現れ、メニュー選択が可能になる。このUIは、拙稿Z80 CPUをPICマイコンで動かしてLチカしてみたを応用したものである。

メニューは全部で9個あり、それぞれの機能は以下の通りである。これらメニューのうち、1,3,4,5,9は開発・デバッグ用に、2,6,7,8はデモンストレーション用に、筆者は使い分けている。

1. Interactive Shell Mode：対話シェルを起動し、ニーモニックを命令1個づつ入力し即時実行するモード。
2. Memory Operation Mode (Sequence)：メモリに書き込まれたプログラムを連続的に自動実行するモード。
3. Memory Operation Mode (Step by Step)：メモリに書き込まれたプログラムを命令1個づつ自動実行するモード。
4. Display Program in Virtual Memory：メモリの内容を表示する。(ダンプリストの表示)
5. Write Program by Binary Editor：バイナリエディタを使用して機械語でプログラムする。
6. Write Program by Mnemonic：読み込んだアセンブラを元に機械語のコードを生成してプログラムする。
7. Save Program to EEPROM：PIC16F18877内蔵のEEPROMにプログラムメモリの内容を保存する。(冒頭256Byteのみ)
8. Load Program from EEPROM：EEPROMの内容をプログラムメモリに読み込む。
9. Display Program in Virtual Memory (EEPROM用)：EEPROMの内容を表示する。(ダンプリストの表示)

作成したアプリケーション

AnaProcV1で、アナログ電圧を用いた演算ができることを示すために、以下のようなアプリケーションを作成した。

• フィボナッチ数の計算：出力端子に、入力電圧×フィボナッチ数の電圧を順次出力する。
• 整数値の加減乗除：入力電圧=1として整数値を電圧に変換してアナログレジスタに格納し、加減乗除した値に対応する電圧を出力端子に出力した。
• 波形生成：ノコギリ波、もしくは、サイン波を出力する。
• 円周率$\pi$、ネイピア数$e$の近似値：無限級数の一部を計算し、近似値を計算する。

これらは正常に動作し、AnaProcV1で"演算"ができることを示した。
以下では、それぞれのアプリケーションについて簡潔に説明する。

フィボナッチ数の計算

入力端子から電圧をAレジスタに入力後、A+Bの計算結果を、AレジスタとBレジスタに交互に格納しながら出力することで、フィボナッチ数を順番に算出している。以下にコードを示す。

Analog_Fibonacci.txt
INA A		; Input A Register
ADDA		; W = A+B
OUTA W		; Output W Register
LDA B W		; B = W
PAUSE		; Pausing until Key Pushed
ADDA		; W = A+B
OUTA W		; Output W Register
LDA A W		; A = W
PAUSE		; Pausing until Key Pushed
JP 0x01		; Return to 2nd line
END

実行した様子は以下のポストの通りである。

整数値の加減乗除

D, Eレジスタを端末から入力して取り込み、入力端子の電圧INPUTを取り込み、以下を計算する。

• 加算：OUTPUT = (D × INPUT) ＋ (E × INPUT)
• 減算：OUTPUT = (D × INPUT) － (E × INPUT)
• 乗算：OUTPUT = (D × INPUT) × (E × INPUT)
• 除算：OUTPUT = (D × INPUT) ÷ (E × INPUT)

コードを以下に示す。

• 加算

Add.txt
RESETA

IND D		; Input D: Taget Number
INA B		; Set Areg as Unit Voltage

ORG 0x10	; Setting Areg Voltage to D
ADDA		;
LDA A W		; A=A+B
SUBD D 001
JPNZ 0x10	; When finished, A==D

IND E		; Input E: Base Number
INA B		; Set Areg as Unit Voltage

ORG 0x20
LDD D E		; D=E

ORG 0x22	; Calculating W<-D-E
ADDA		;
LDA A W		; A=A-B
SUBD E 001	; E=E-1
JPNZ 0x22

LDA A W
OUTA W		; Display Result
PAUSE
JP 0x00

END

• 減算

Subtract.txt
RESETA

IND D		; Input D: Taget Number
INA B		; Set Areg as Unit Voltage

ORG 0x10	; Setting Areg Voltage to D
ADDA		;
LDA A W		; A=A+B
SUBD D 001
JPNZ 0x10	; When finished, A==D

IND E		; Input E: Base Number
INA B		; Set Areg as Unit Voltage

ORG 0x20
LDD D E		; D=E

ORG 0x22	; Calculating W<-D-E
SUBA		;
LDA A W		; A=A-B
SUBD E 001	; E=E-1
JPNZ 0x22

LDA A W
OUTA W		; Display Result
PAUSE

JP 0x00

END

• 乗算

Multiply.txt
RESETA

IND D		; Input D: Taget Number
INA B		; Set Breg as Unit Voltage

ORG 0x10	; Setting Areg Voltage to D
ADDA		;
LDA A W		; A=A+B
SUBD D 001
JPNZ 0x10	; When finished, A==D

IND E		; Input E: Base Number
LDA B A		; A=B

ORG 0x20
SUBD E 001	; E=E-1
JPZ 0x30	; E=0 -> Finish Calculation
ADDA		;
LDA A W		; A=A
JP 0x20

ORG 0x30	; Calculating W<-D-E
LDA A W
OUTA W		; Display Result

PAUSE
JP 0x00

END

• 除算

Divide.txt
RESETA

IND D		; Input D: Taget Number
INA B		; Set Breg as Unit Voltage

ORG 0x10	; Setting Areg Voltage to D
ADDA		;
LDA A W		; A=A+B
SUBD D 001
JPNZ 0x10	; When finished, A==D

ORG 0x20
IND E		; Input E: Base Number

ORG 0x22	; Calculate D=D-E
SUBA
LDA A W		; A=A-B
SUBD E 001	; D=D-1
JPNZ 0x22	;

CMPA 		; A vs B
LDAD E W
ADDD E 0x7f
JPNC 0x40	; A<B: Finish
ADDD D 001
JP   0x20

ORG 0x40	; Calculating W<-D-E
ADDD D 001
OUTD D 010
ORG 0x48	; Setting Areg Voltage to D
ADDA		;
LDA A W		; A=A+B
SUBD D 001
JPNZ 0x48	; When finished, A==D
OUTA W		; Output

PAUSE
JP 0x00

END

波形生成

ノコギリ波生成とサイン波生成を実装した。これらは詳細な部分は異なるものの、おおよそ以下のようなフローで波形生成をしている。

1. Aレジスタをリセットする
2. Aレジスタに足す(or 引く)電圧を決定しBレジスタを格納する。
3. W=A+B (or A-B)を計算する。
4. WをAに格納する。
5. Aが一定の閾値を超える、もしくは、一定回数以上足し上げるまで2-4を繰り返す。これら条件を満たしたとき、1に戻る

以下、コードを示す。

• ノコギリ波

LED_bar_blowup2.txt
RESETA

LDDA B 025	; Set Voltage for one scale.
ADDA		; W=A+B
OUTA W		; W -> Output
LDA A W		; A=W
INA B		; B=Input (Reference)
CMPA		; A>B->W=VDD, A<B->W=0V
LDAD D W	; D <- W
ADDD D 0x7F	; D = D+VDD/2

JPNC 0x01	; C flag Not Set? -> JP to 0x01
JP 0x00		; return to RESET

END

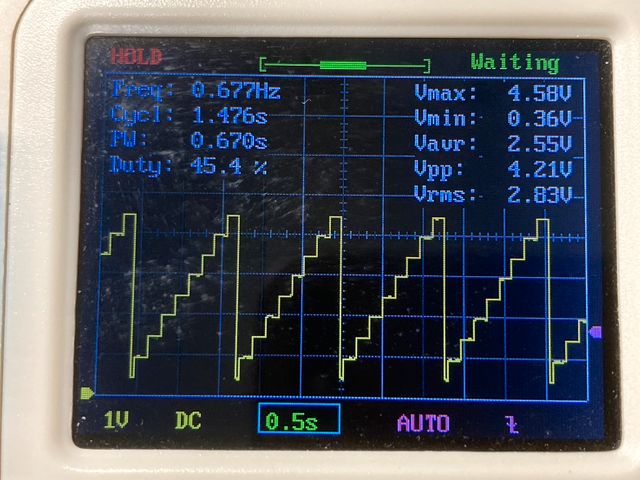

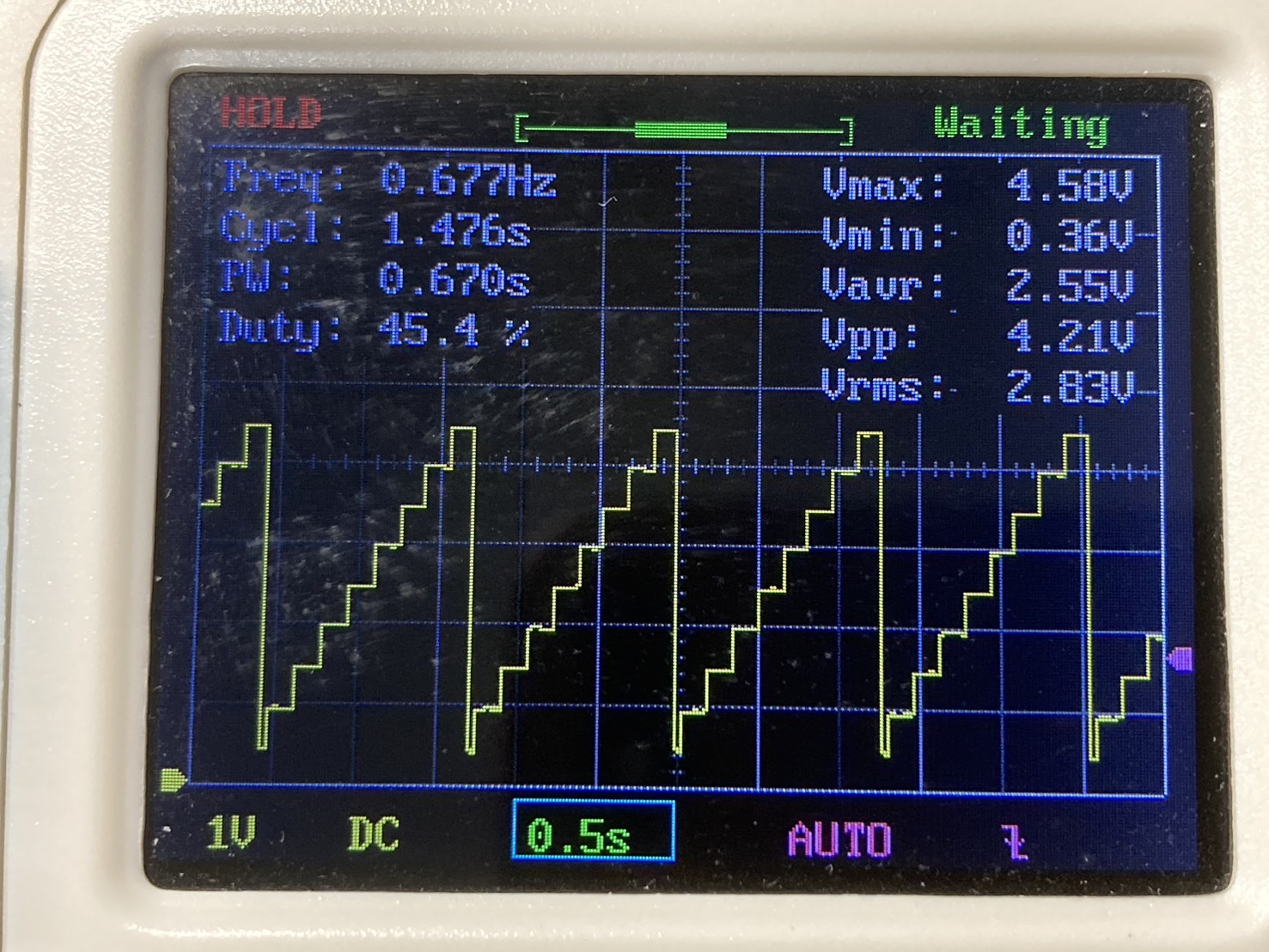

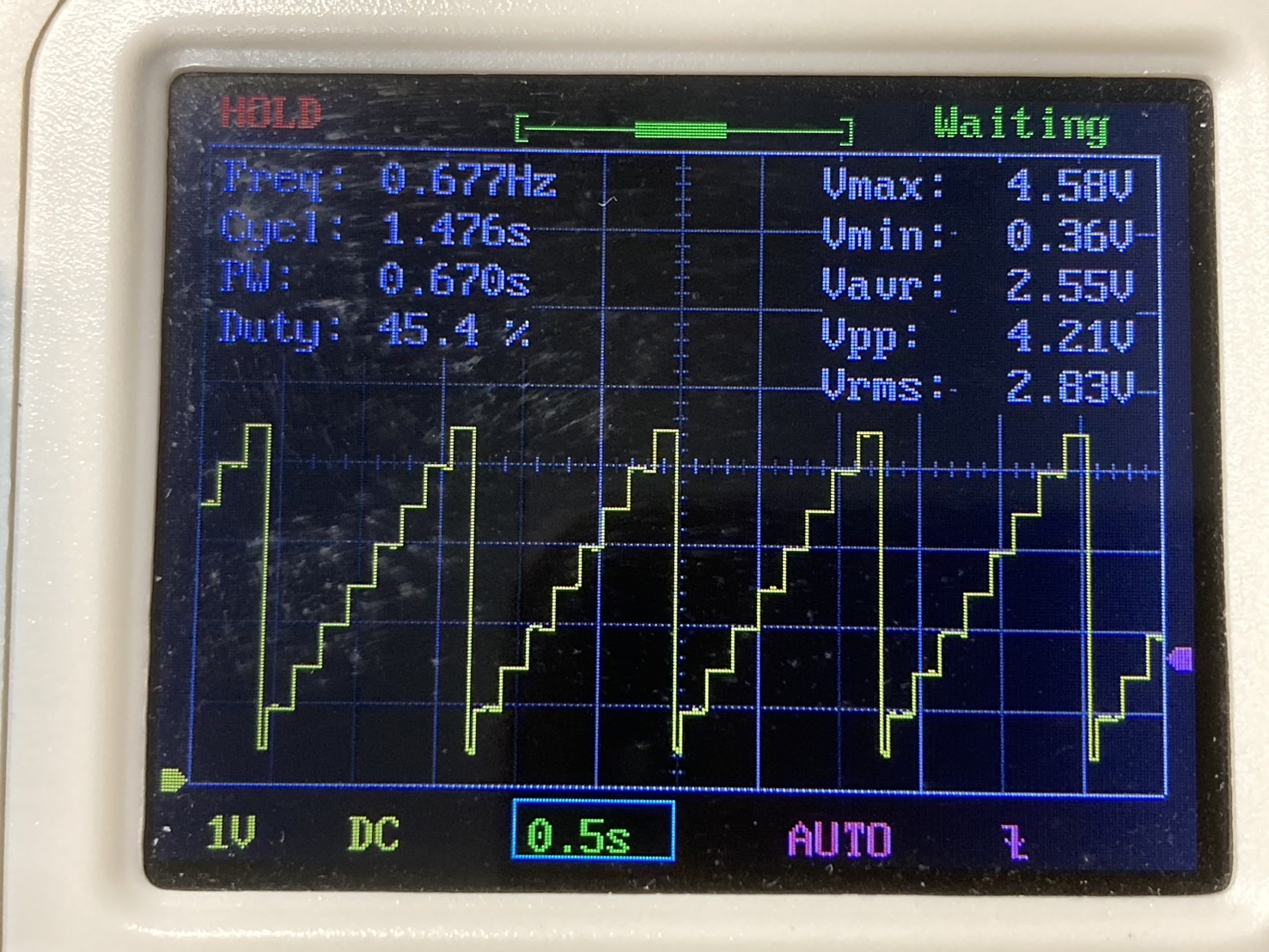

このコードを実行することで、以下の波形が得られる。

• サイン波

Wave2.txt
RESETA

ORG 0x01
LDD D 016	; Initialize D=16

ORG 0x10	; Address: 0x10
INA B
ADDA D		; W=A+B*D/32
LDA A W		; A=W
OUTA W		; Output W value.
SUBD D 002	; D=D-2
JPNZ 0x10	; D>0->0x10, D=0:Next Address

ORG 0x20
LDD D 000	; Initialize D=0

ORG 0x30	; Address: 0x30
LDD E 018	; E=16+2
INA B
SUBA D		; W=A-B*D/32
LDA A W		; A=W
OUTA W		; Output W value
ADDD D 002	; D=D+2
SUBD E D	; E=E-D
JPNZ 0x30	; E>0->0x30, E=0:Next Address

JP 0x00		; return to Add 0x00

END

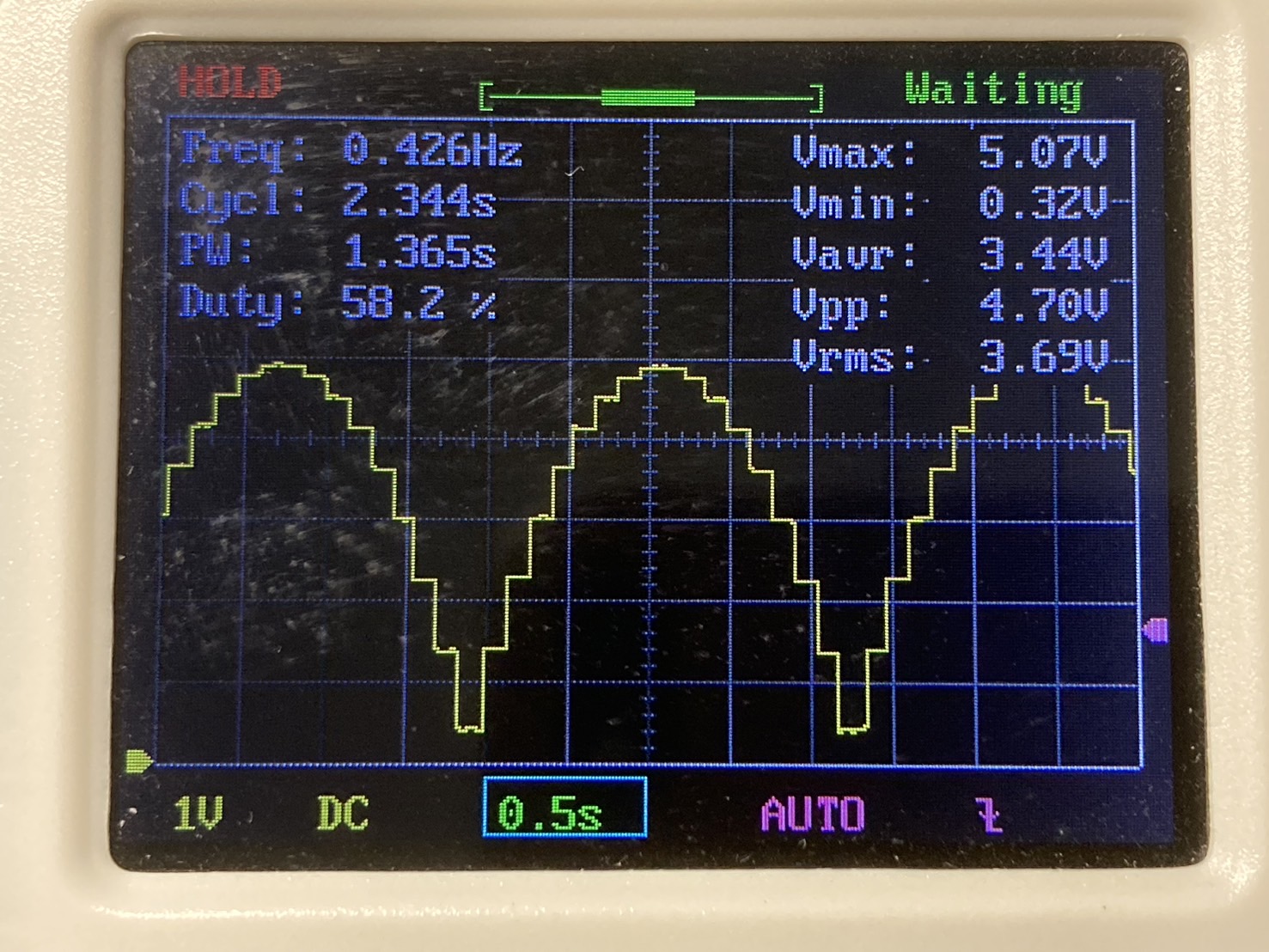

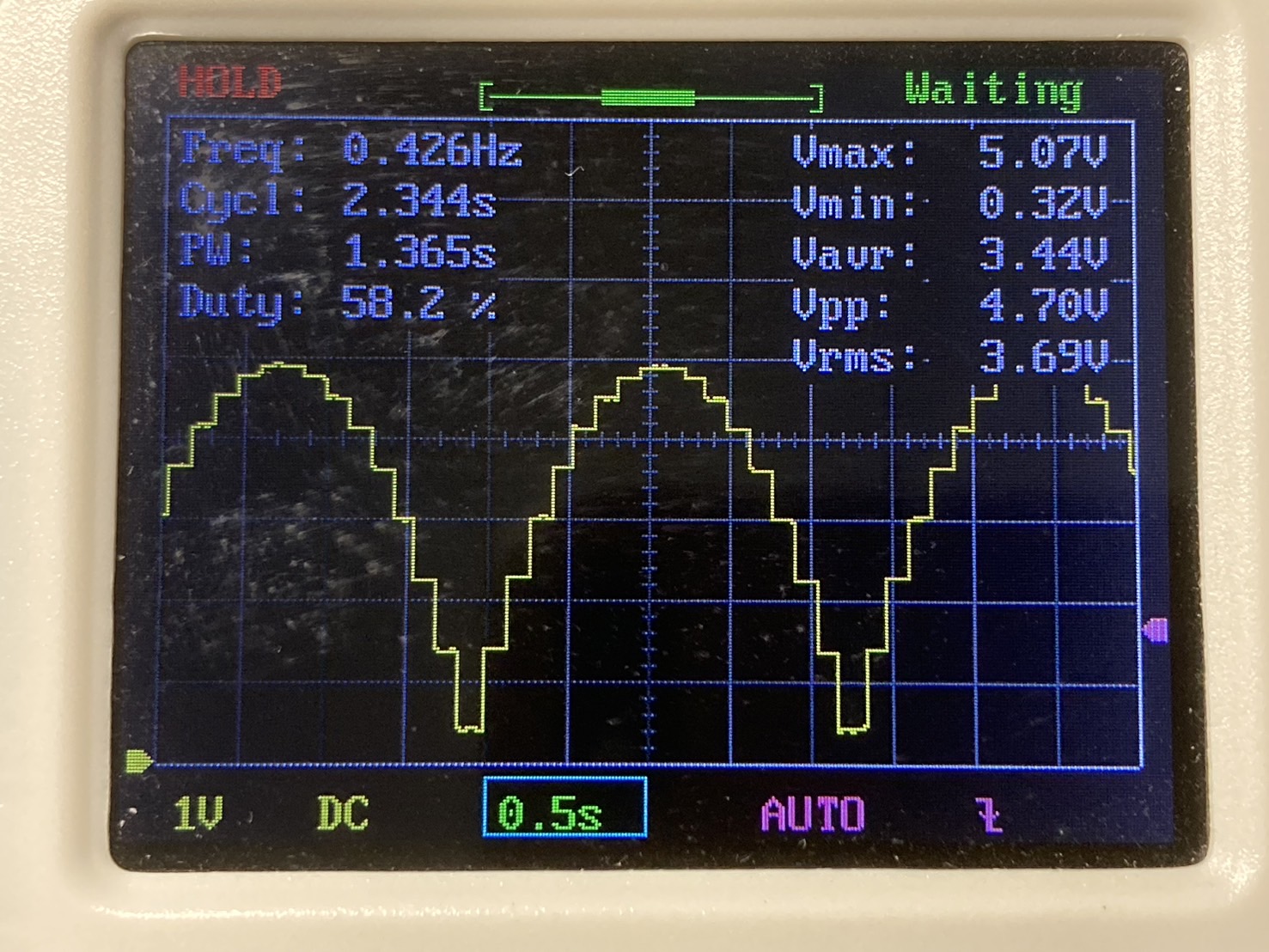

このコードを実行することで、以下の波形が得られる。

円周率$\pi$、ネイピア数$e$の近似値

AnaProcV1では、無理数の近似値計算も実装した。計算に用いたのは、以下の無限級数である。

• $e=\displaystyle\sum_0^\infty \frac{1}{n!}=1+\frac{1}{1!}+\frac{1}{2!}+\frac{1}{3!}+\cdots$
• $\frac{\pi}{4}=\displaystyle\sum_0^\infty\frac{(-1)^n}{2n+1}=1-\frac{1}{3}+\frac{1}{5}-\frac{1}{7}+\cdots$

円周率について、実行した様子は以下のポストの通りである。

まとめと今後の展望

最後に、本記事で紹介した内容のまとめと今後の展望を記載する。

まとめ
・既存のCPUの機能から必要な構成要素を見直し、各構成要素をアナログ電圧を処理できるように再設計することで、1 DoF (自由度1)のアナログ信号を処理できるCPUを製作することができた。
・命令体系を整備することによって、アナログ値の加減乗除、波形生成、無理数の近似値計算を行うことができるようになった。

今後の展望
・電源を単電源から正負電源に変更し、マイナス電圧を扱えるように記憶装置と演算装置を再設計する。
・搭載するアナログレジスタの数を増やし、より複雑な計算をできるようにする。また、2 DoF以上のアナログ信号を扱えるようにアーキテクチャを拡張する。
・記憶装置や演算装置を改良し、より高精度な計算をできるようにする。
