ATtiny1616、VQFN 3mm角、20ピン、0.4mmピッチ　ゲジゲジで作る評価ボード

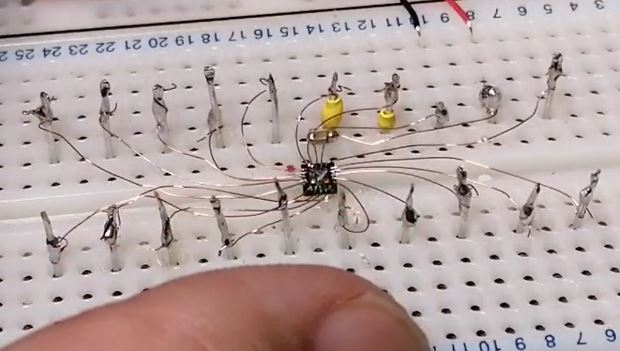

VQFN 3mm角、20ピン、0.4mmピッチのATtiny1616で作る評価ボード製作例です。

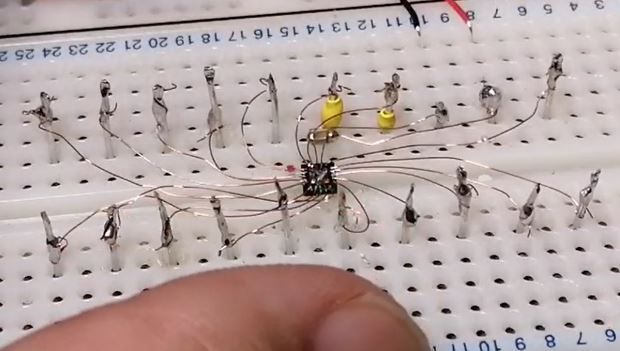

少々ピッチが細かいですがピッチ変換基板は使用せずにブレッドボードで
マイコン評価ボードを製作しています。

配線はΦ0.1mmです

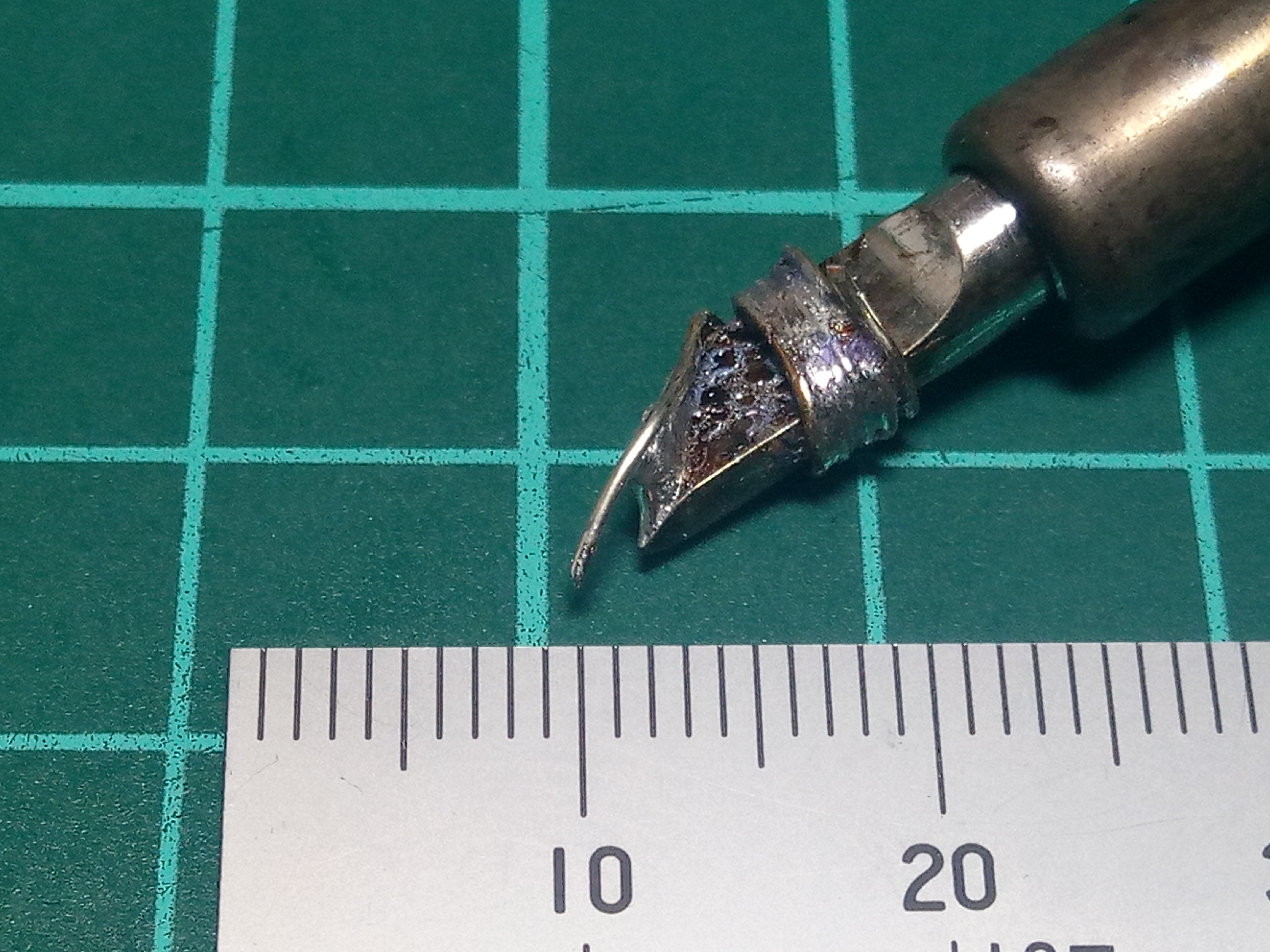

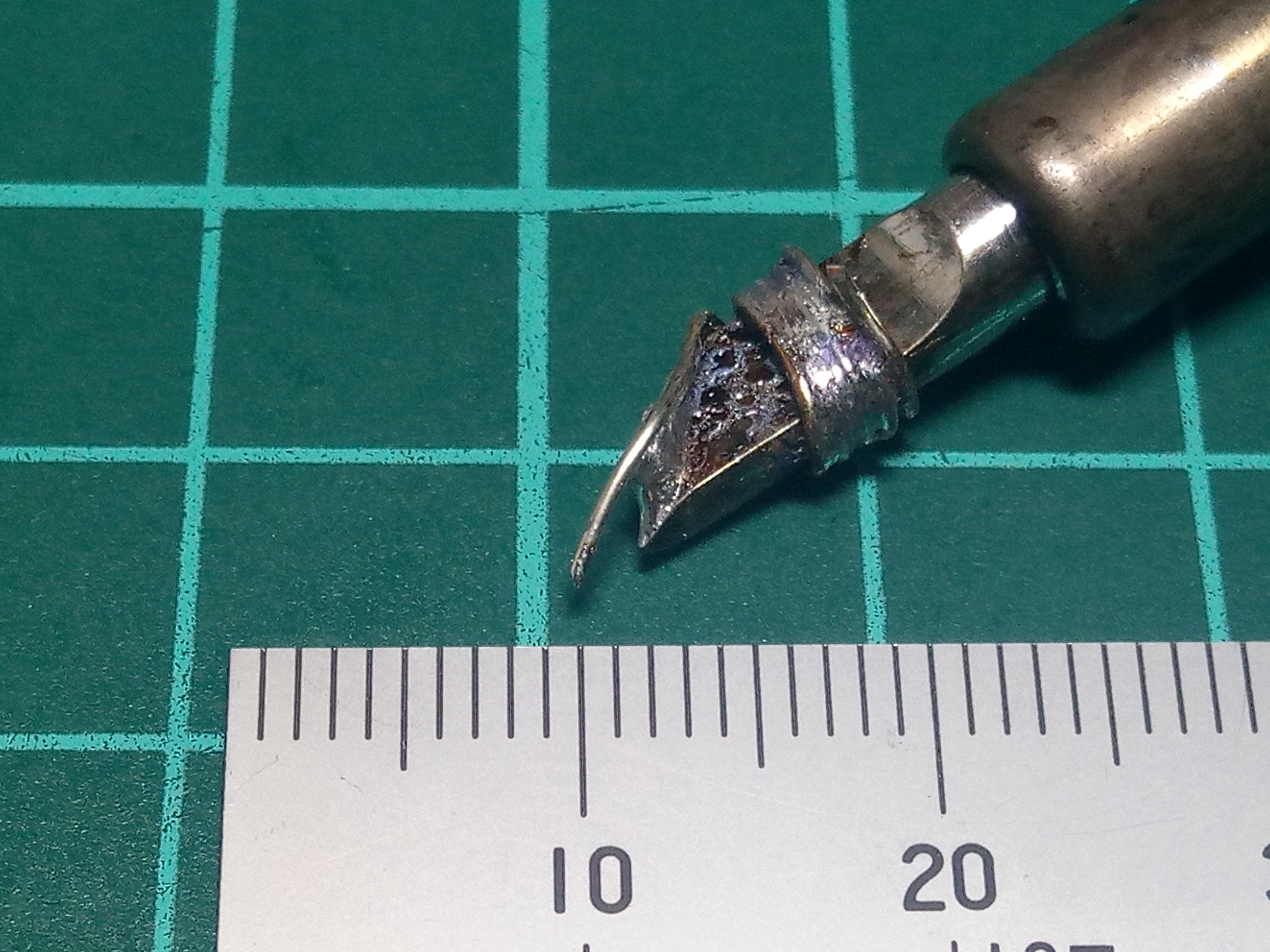

ハンダ付けは普通の極細コテ先ではやりにくいので
　特製のハンダこて先を作っています。
　　たいしたもんじゃないですが・・・

解説はこちら
https://n-shinichi.hatenablog.com/entry/2023/10/29/100736?_gl=114t13sp_gcl_au*NTQ5NzM0MjQwLjE2OTM2MTU2MjQ.

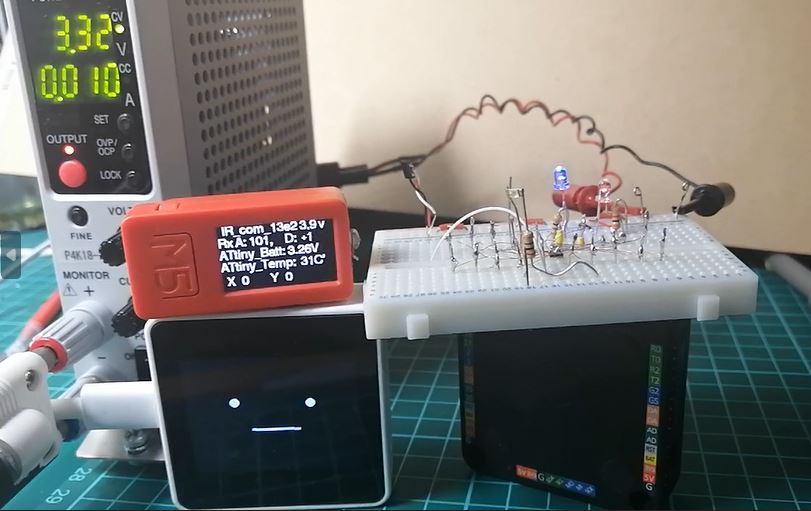

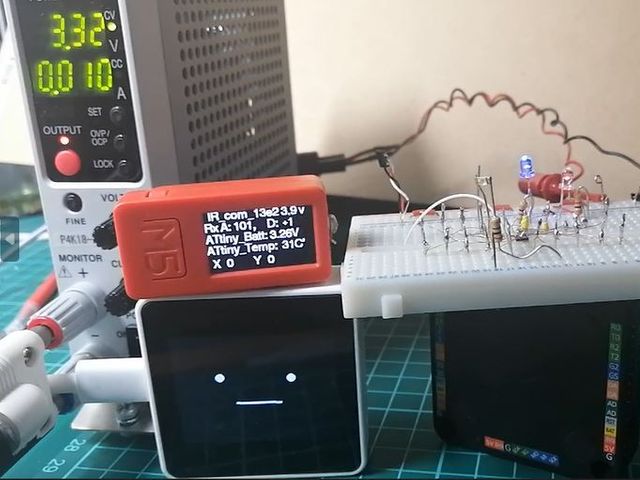

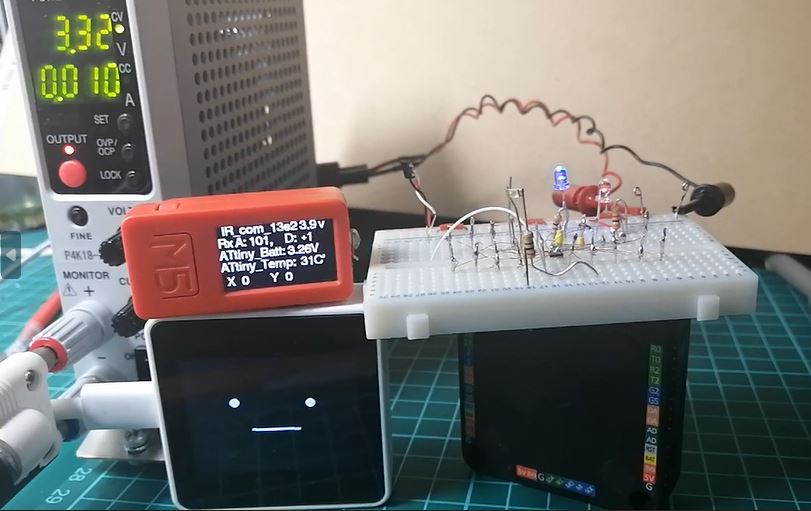

動作確認例です。
Lチカや
Ｍ5StickCを使って赤外線シリアル通信で
チップ温度モニタ、Vcc電圧モニタなどやってみた紹介です。

https://n-shinichi.hatenablog.com/entry/2023/10/31/080753?_gl=11hf2u6w_gcl_au*NTQ5NzM0MjQwLjE2OTM2MTU2MjQ.

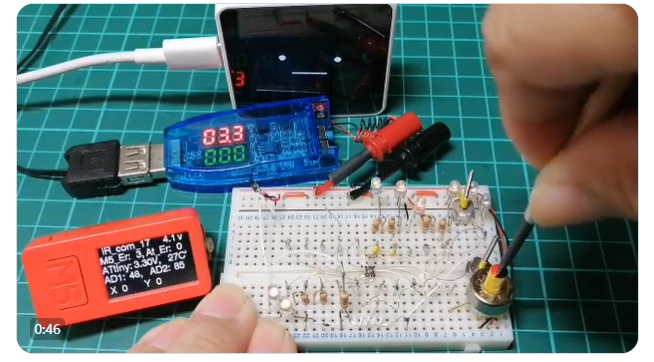

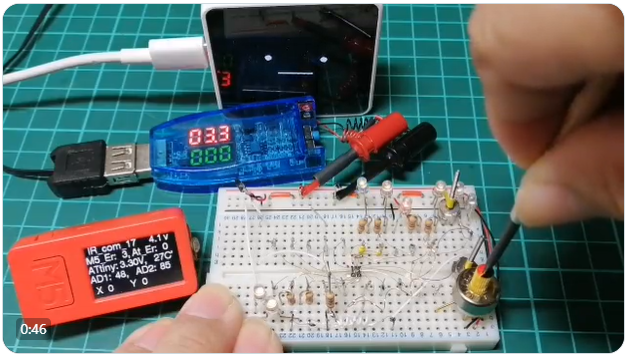

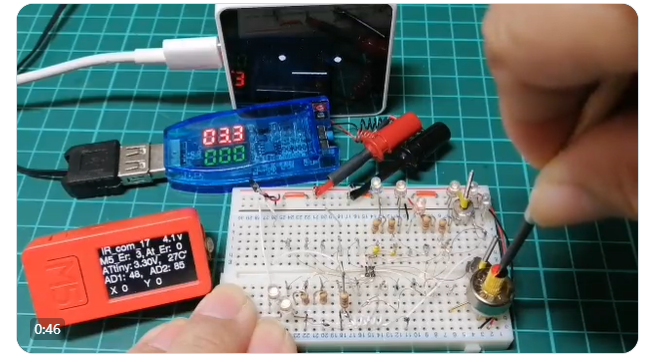

こちらはAD入力のテストしているところ
https://twitter.com/shinichi_nin/status/1724090849041289253
