リクシルの電気錠を何とかしてみたい（デバッグ編）

この記事の続き、です。
https://elchika.com/article/95b1e860-a1fe-42f4-b527-5bba3fbb2037/

えぇ、、、作ってみたはいいものの、マトモに動かなくて。
デバッグしていこうかな、と。

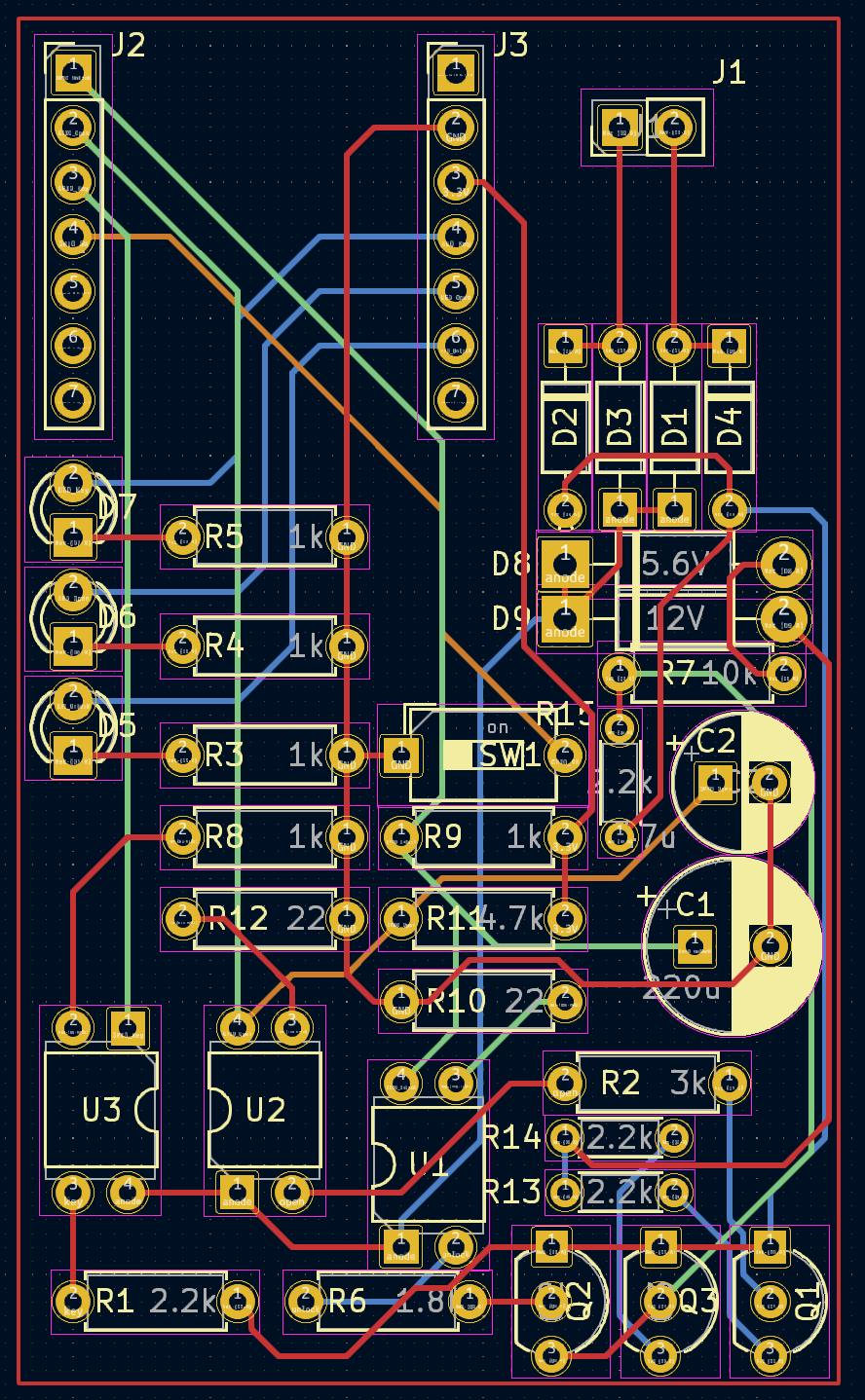

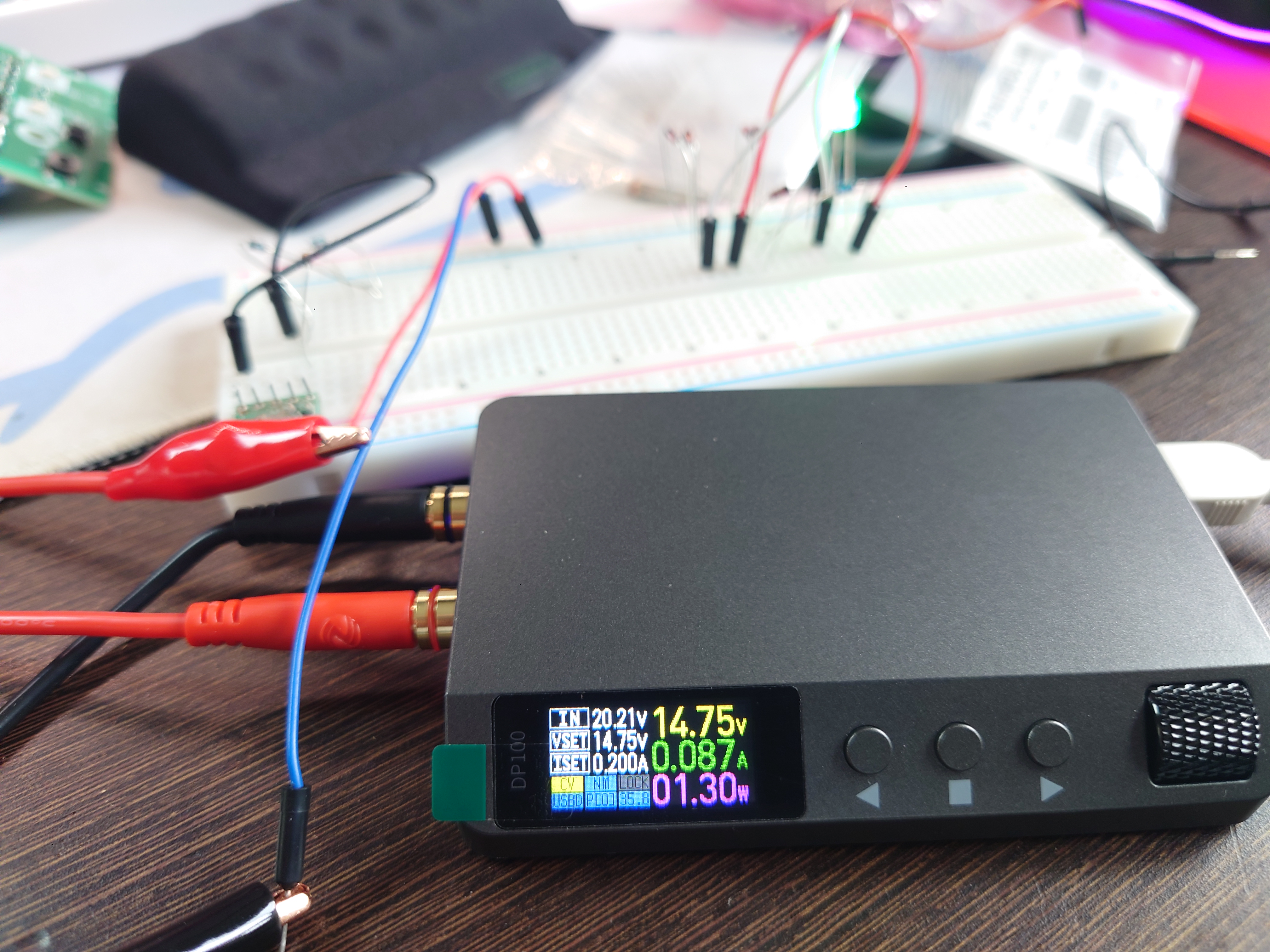

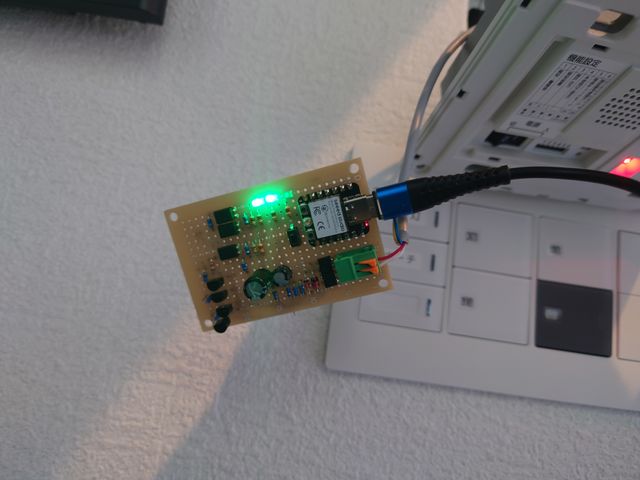

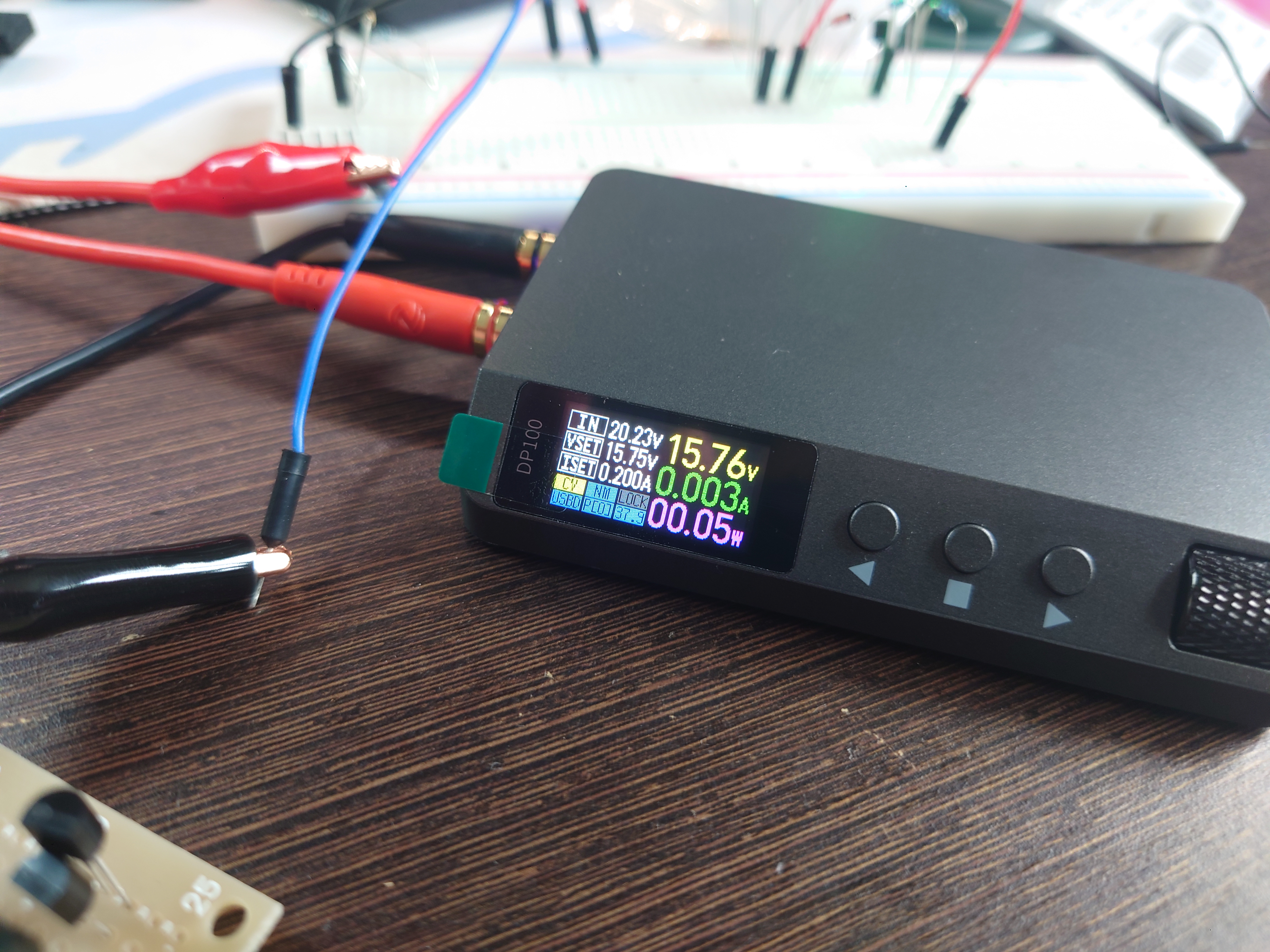

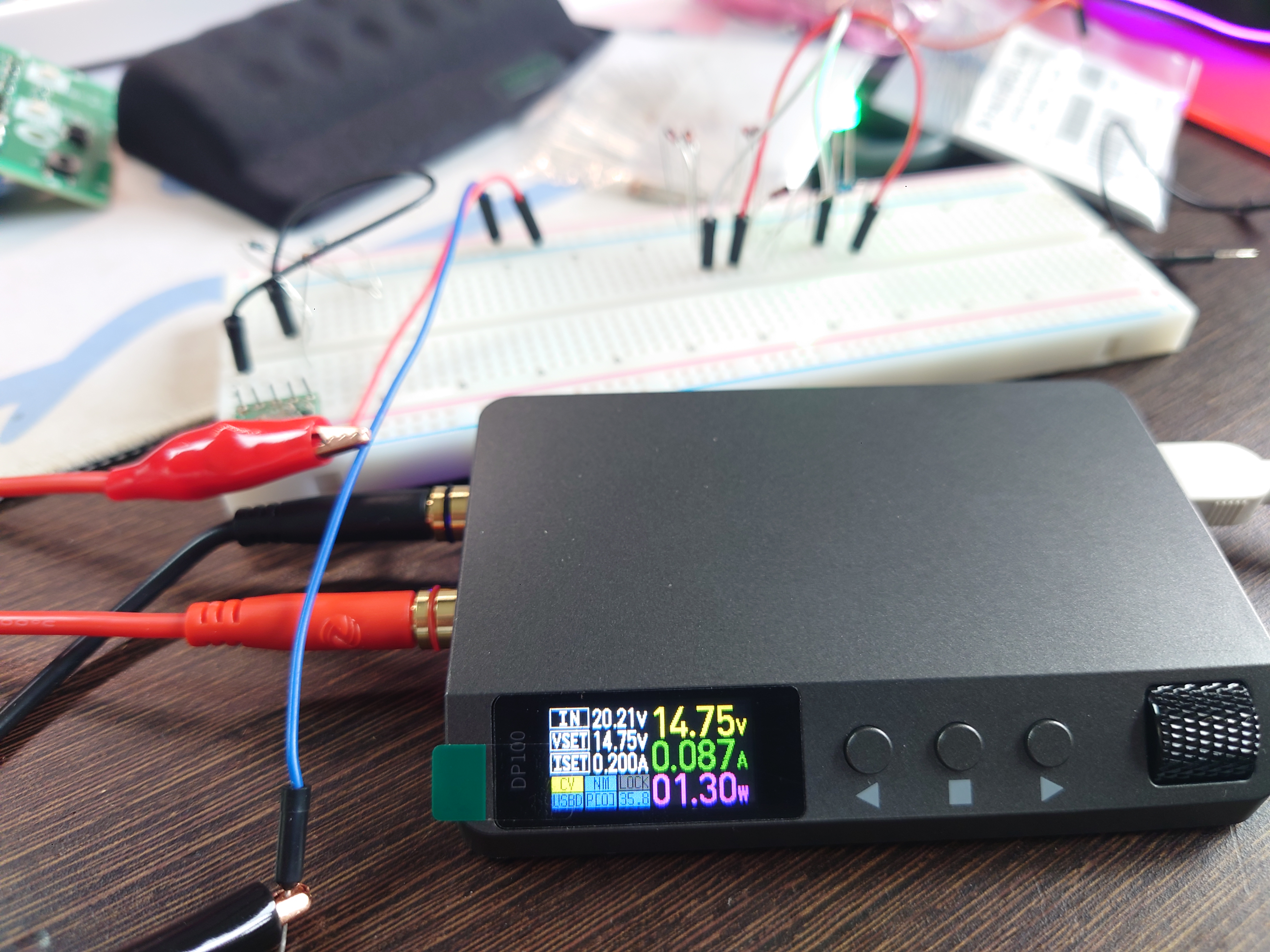

手持ちの定電圧電源で電荷を掛けると、なんか１２Ｖ近辺から消費電流がモリモリ上がり、１５Ｖあたりで０．１Ａとか流れてしまいます。
回路的には、LED点灯してるだけなので、せいぜい10mAくらいしか流れないはず、なのですが。

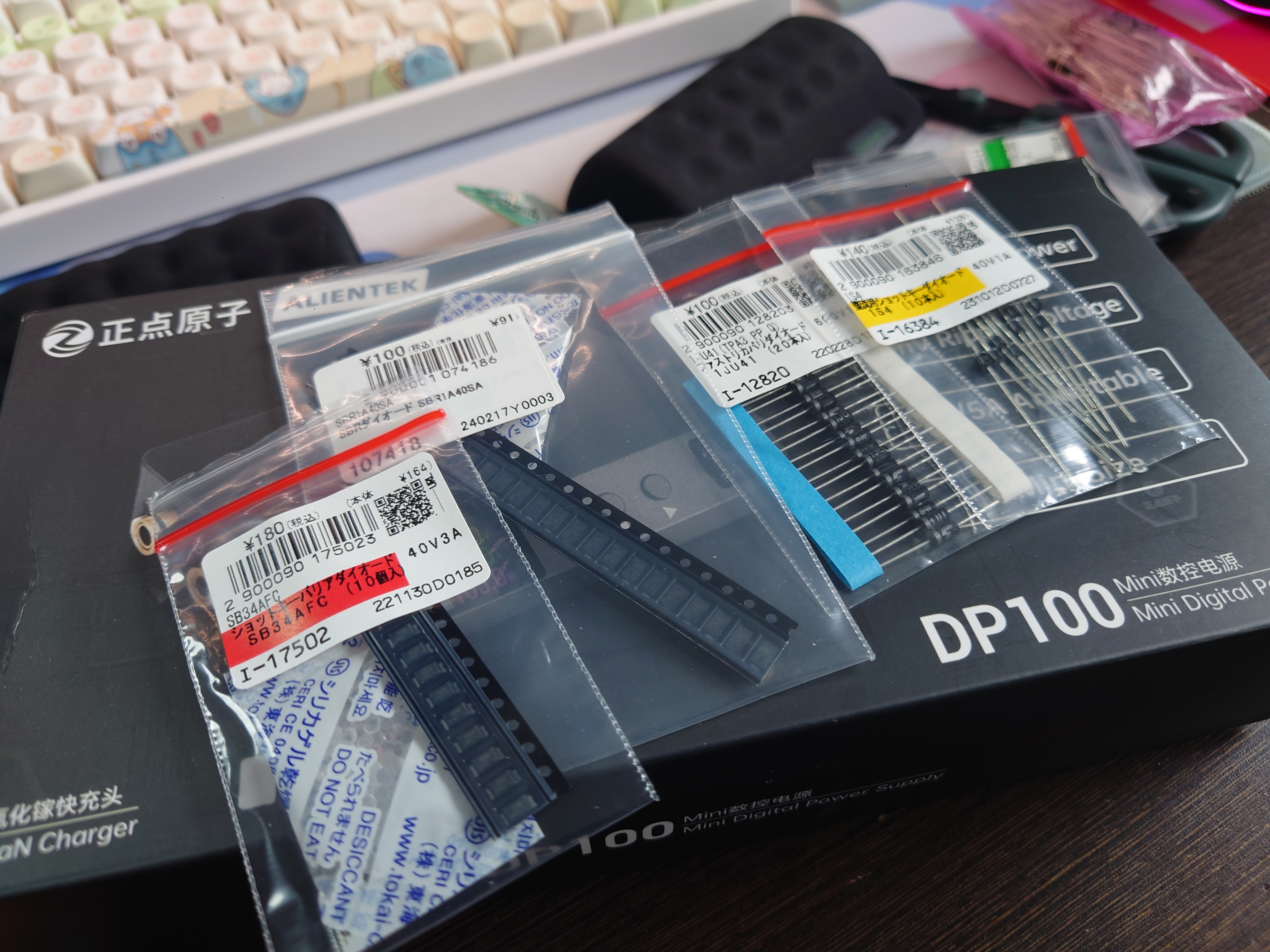

ま、検討用と称してステキな電源と、あとダイオードとか適当に八潮で買ってきました、ツーリングの帰りに・・・。

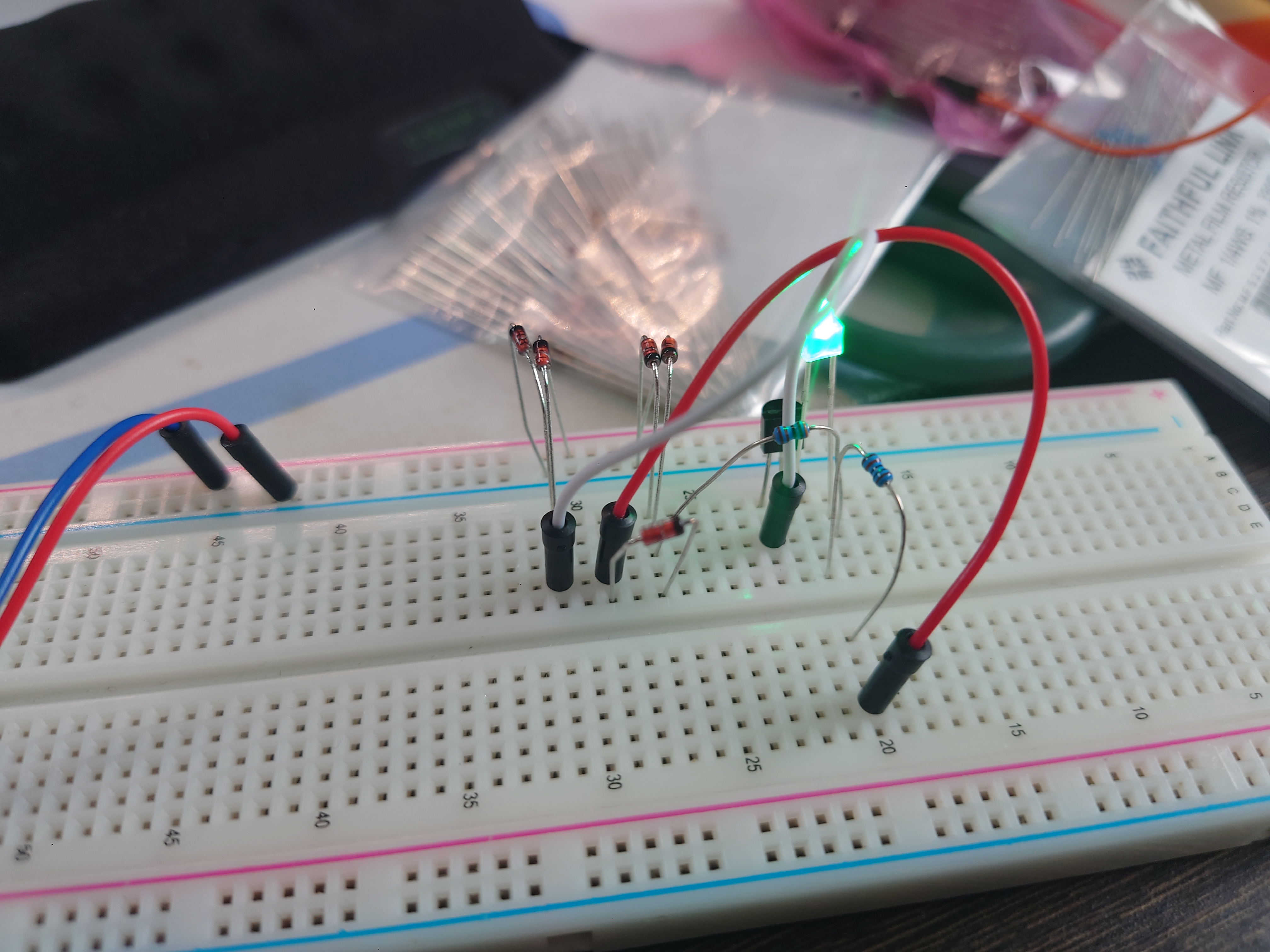

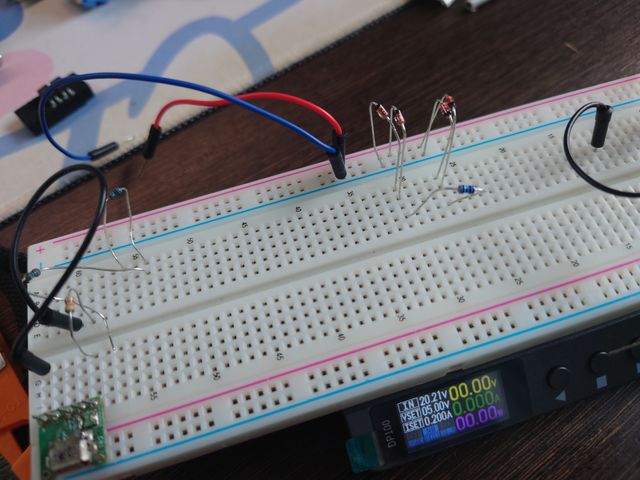

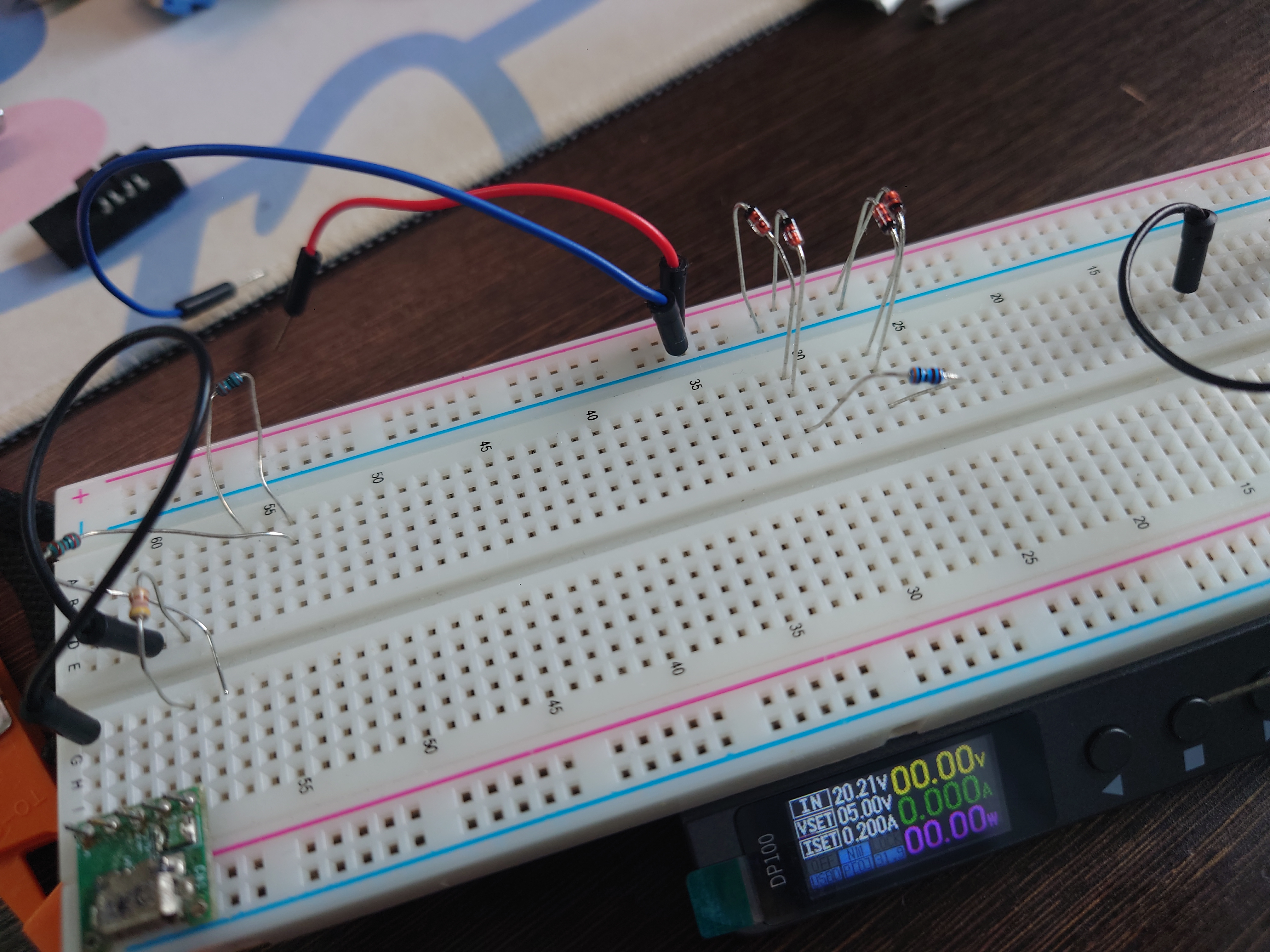

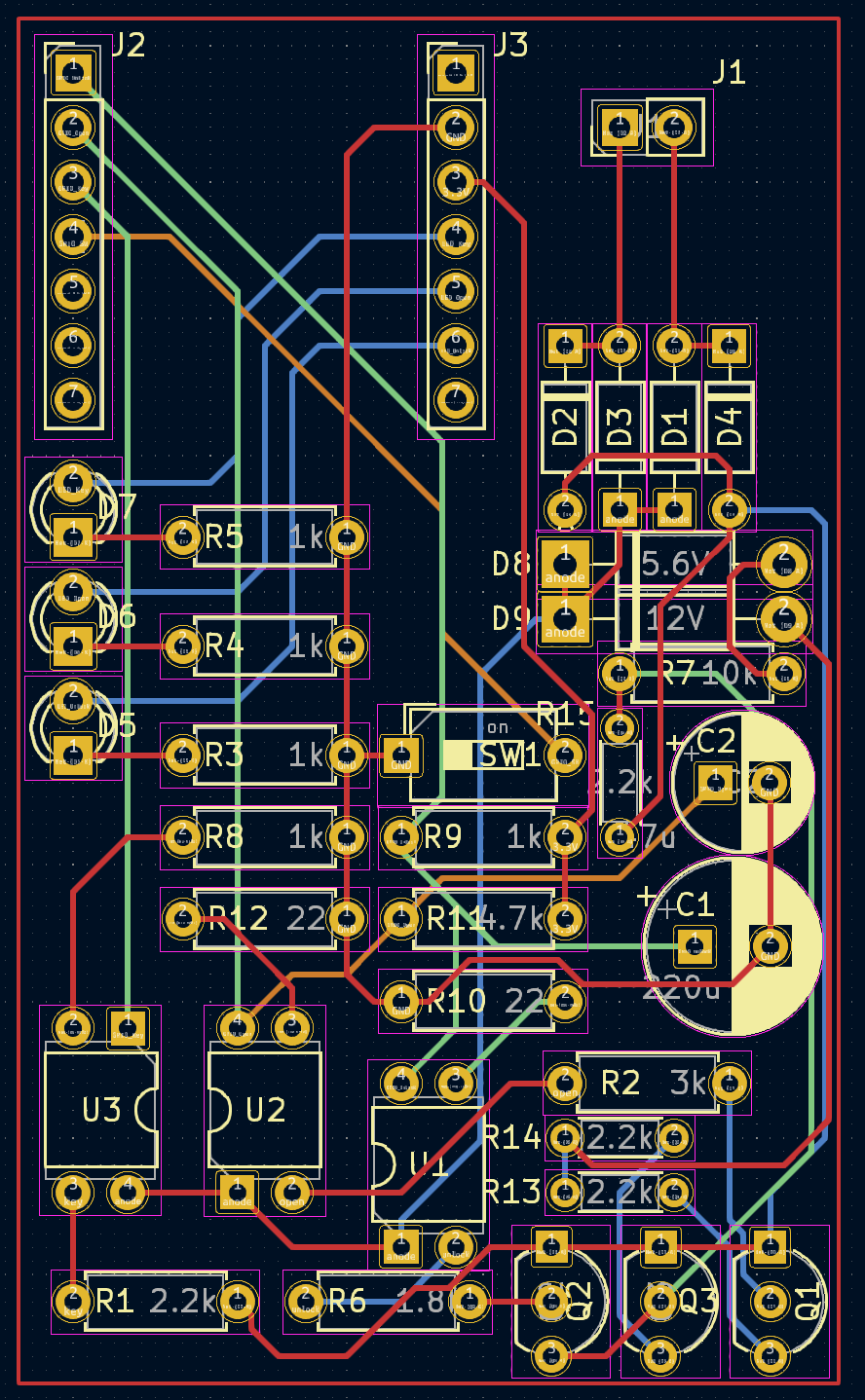

ブレッドボードに単品回路をちょこちょこ乗っけて、検証していきます。

当初疑っていたダイオード回りは問題無かったようで。。。
トランジスタのベースに電荷を掛けてみたところ。

あらあら、、、これが原因ぽいです。

なんで起きてるかはとりあえず置いておいて、トランジスタのベースに対して、電流制限を掛けることで対応することに。

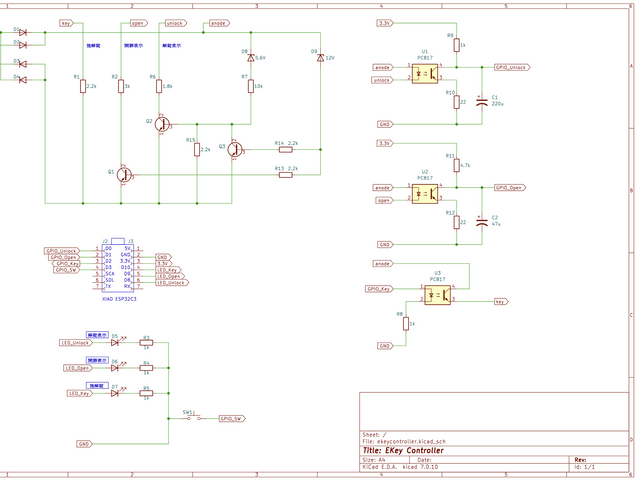

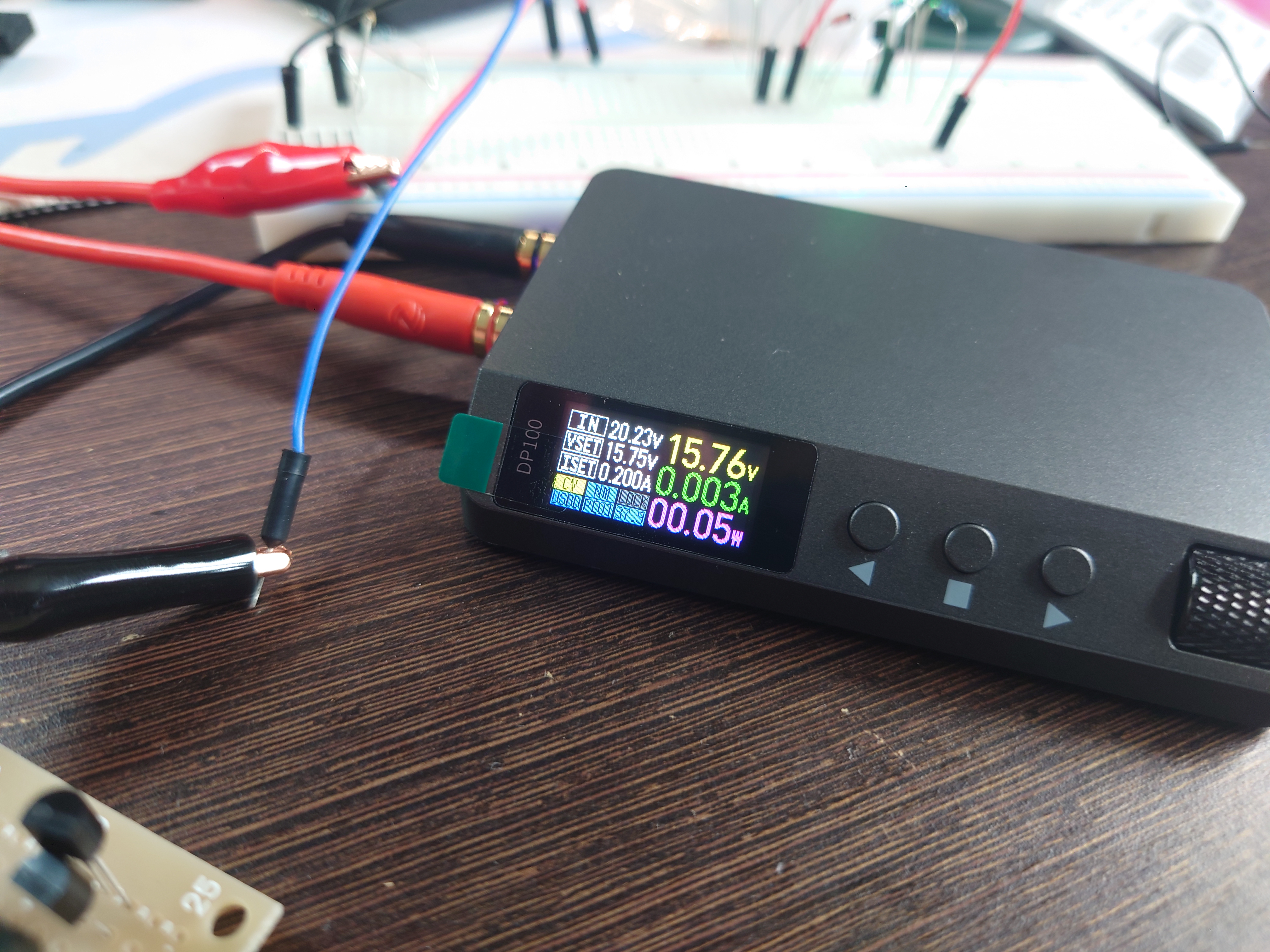

２．２ｋの抵抗を突っ込んで。

本件解決、と！。

基板デバッグ時にやらかしたのか、ブリッジに使っていたダイオードが飛んじゃいました。
使っていたのは、1N4148てやーつ、まあ激安の汎用品でした。
基になっているパナの基板見てみると、「S4 1A」と刻印のあるSMAパッケージなダイオードが使われています。
同じようなのに換装しておきました、SBR1A40SA、というショットキーバリアダイオードに。
いまんとこ安定して動いてます。

ツェナーダイオード、９．１V品を使っていたのですが、ターゲット電圧に近すぎるのが問題っぽく。
ツェナーダイオードを１２Ｖ品に交換することで対応な感じ！。

上の対応と同じくツェナーダイオードを、、、といきたいのですが。
手持ちがありません！。
なのでここは、プルダウン追加で誤魔化すことに。

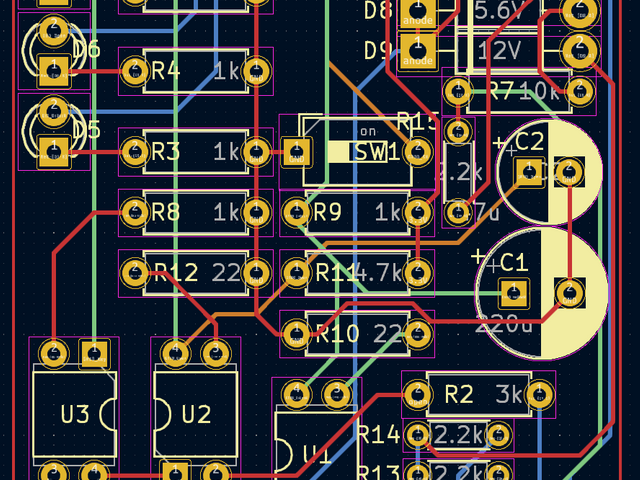

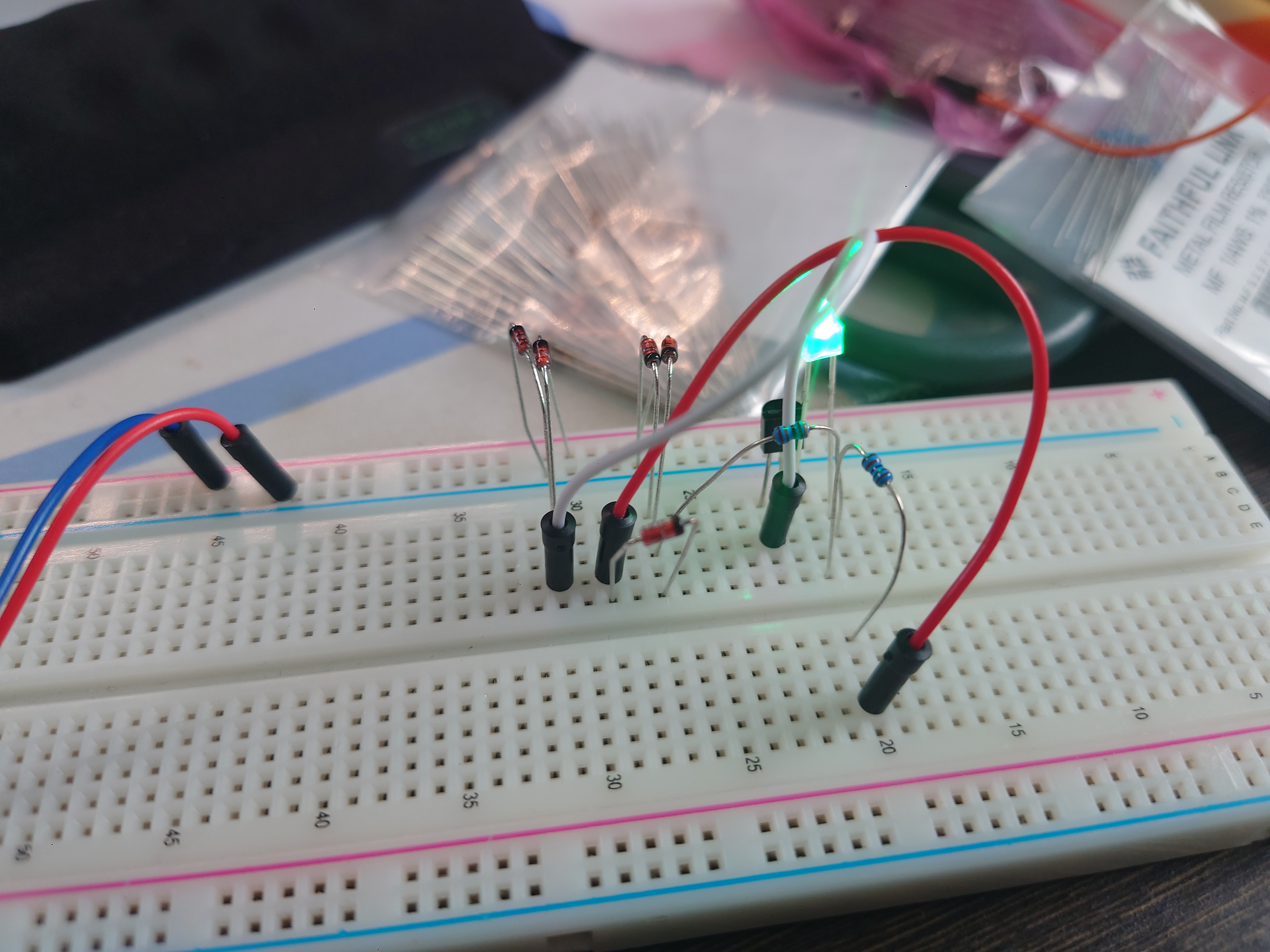

ブレッドボードでこちょこちょ弄り、「２．２ｋ」なプルダウンで成り立つことが判明。
追加！。

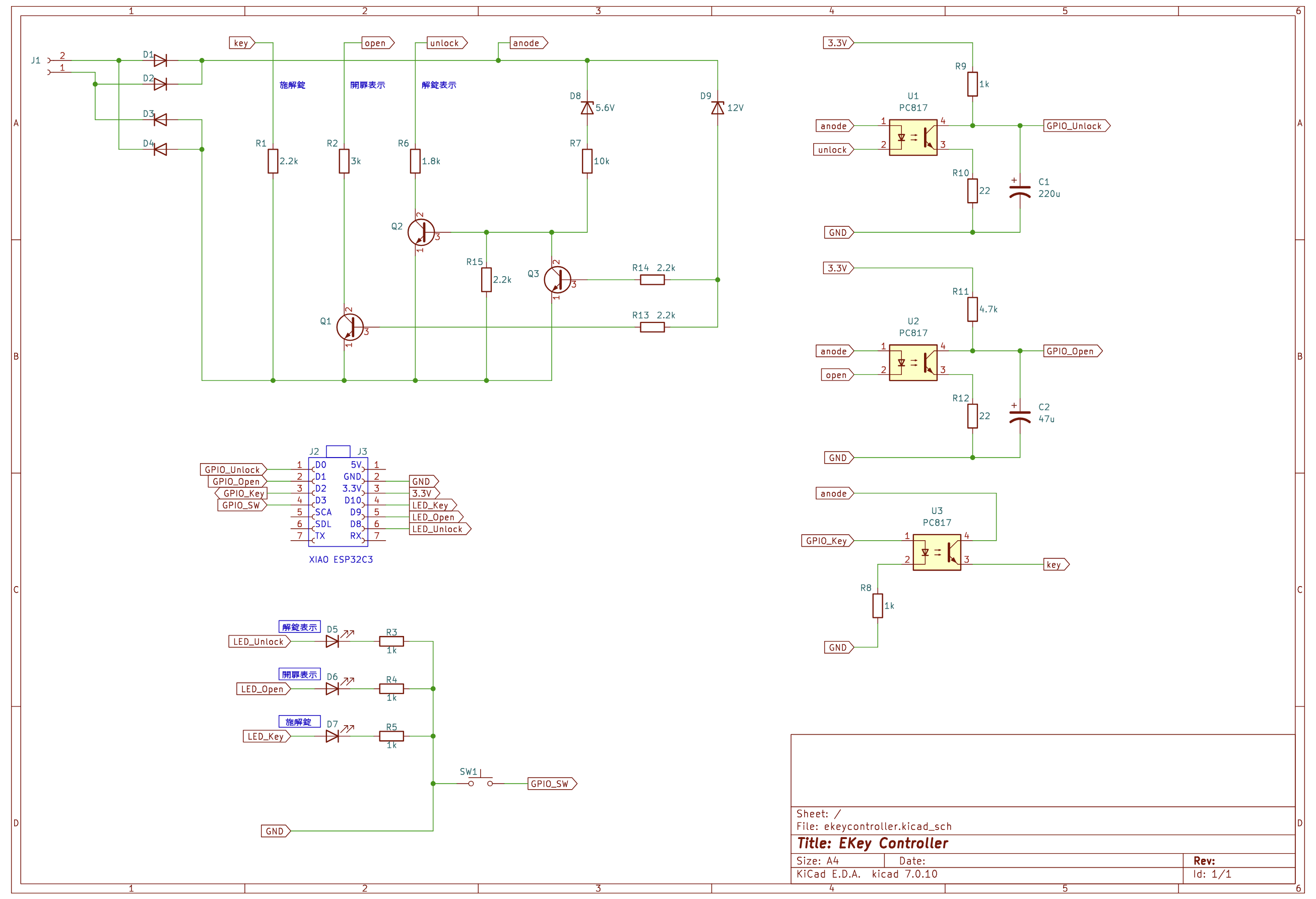

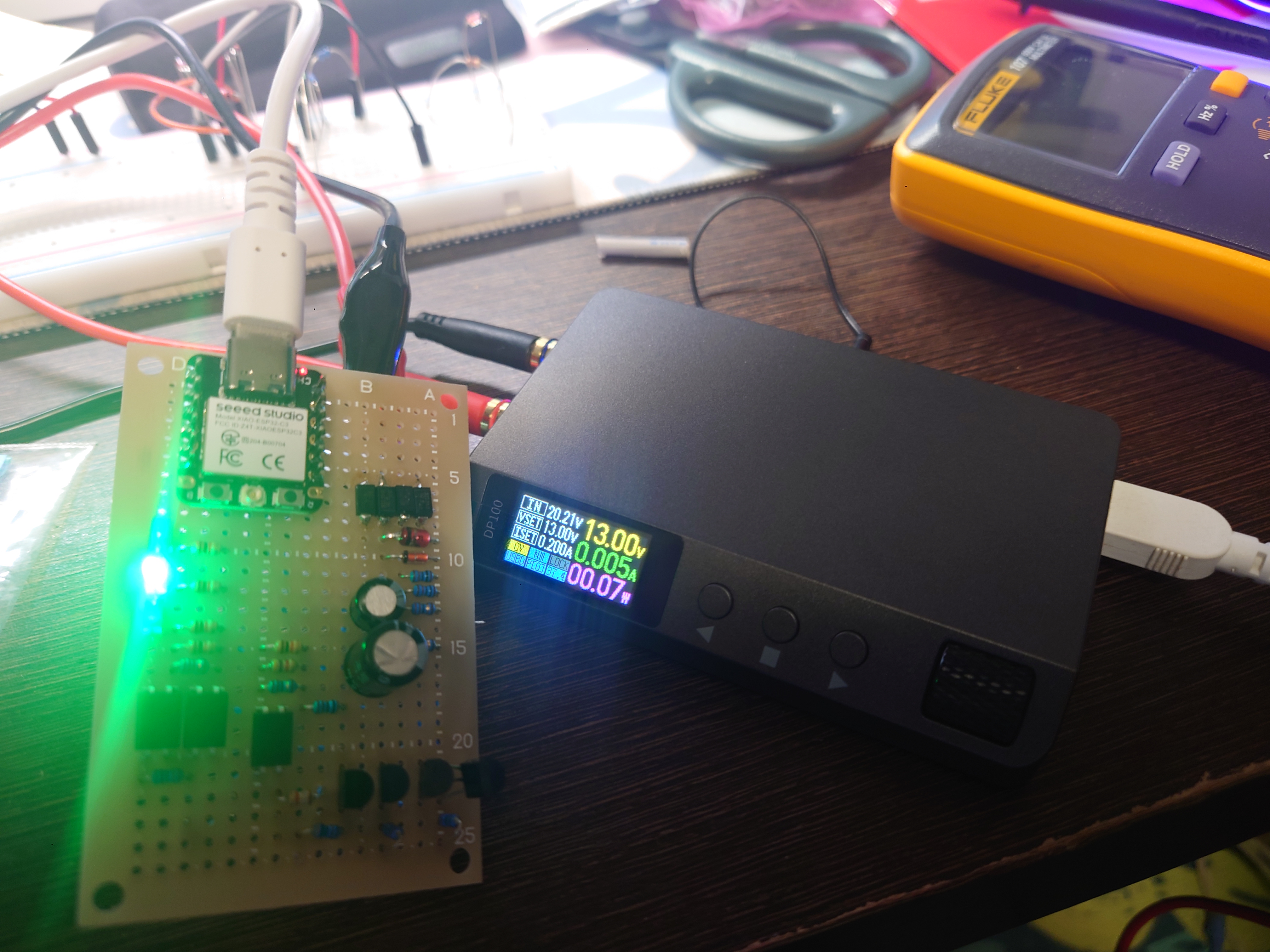

回路的に成り立ったので、テスト用のプログラムをサクっと。


byte state_unlock = 0;
byte state_open = 0;
byte state_switch = 0;

void setup() {
  pinMode(2, INPUT_PULLUP); // Unlock
  pinMode(3, INPUT_PULLUP); // Open
  pinMode(4, OUTPUT); // Key
  pinMode(5, INPUT_PULLUP); // Push-SW
  pinMode(8, OUTPUT); // LED Unlock
  pinMode(9, OUTPUT); // LED Open
  pinMode(10,OUTPUT); // LED Key

}

void loop() {
  state_unlock = digitalRead(2);
  state_open =  digitalRead(3);
  state_switch =  digitalRead(5);

  if (state_unlock == 1) {
    digitalWrite(8, LOW);
  }
  else {
    digitalWrite(8, HIGH);
  }
  if (state_open == 1) {
    digitalWrite(9, LOW);
  }
  else {
    digitalWrite(9, HIGH);
  }
  if (state_switch == 0) {
    digitalWrite(10, HIGH);
    digitalWrite(4, HIGH);
    delay(500);
  }
  else {
    digitalWrite(10, LOW);
    digitalWrite(4, LOW);
  }

  delay(50);
}

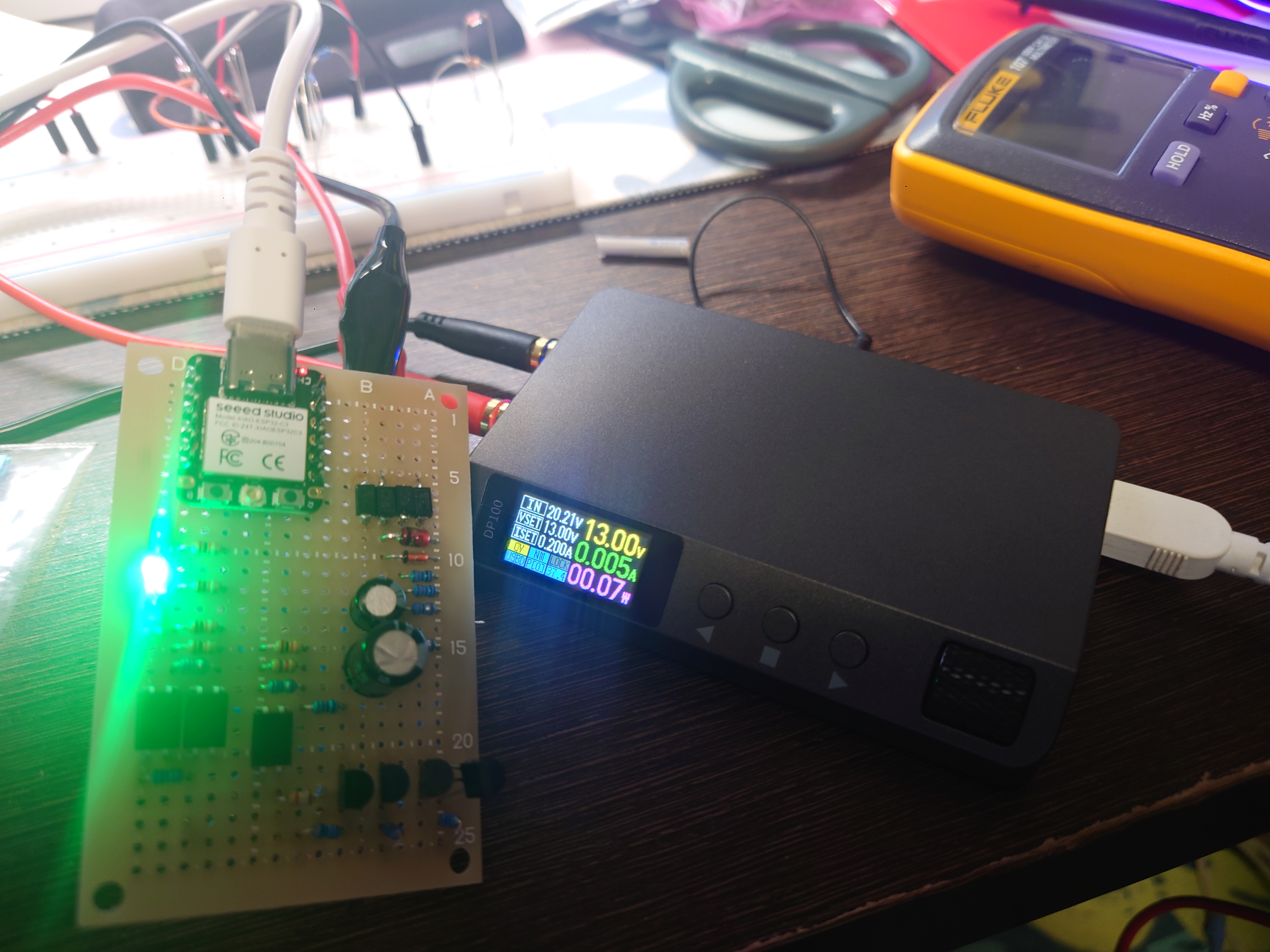

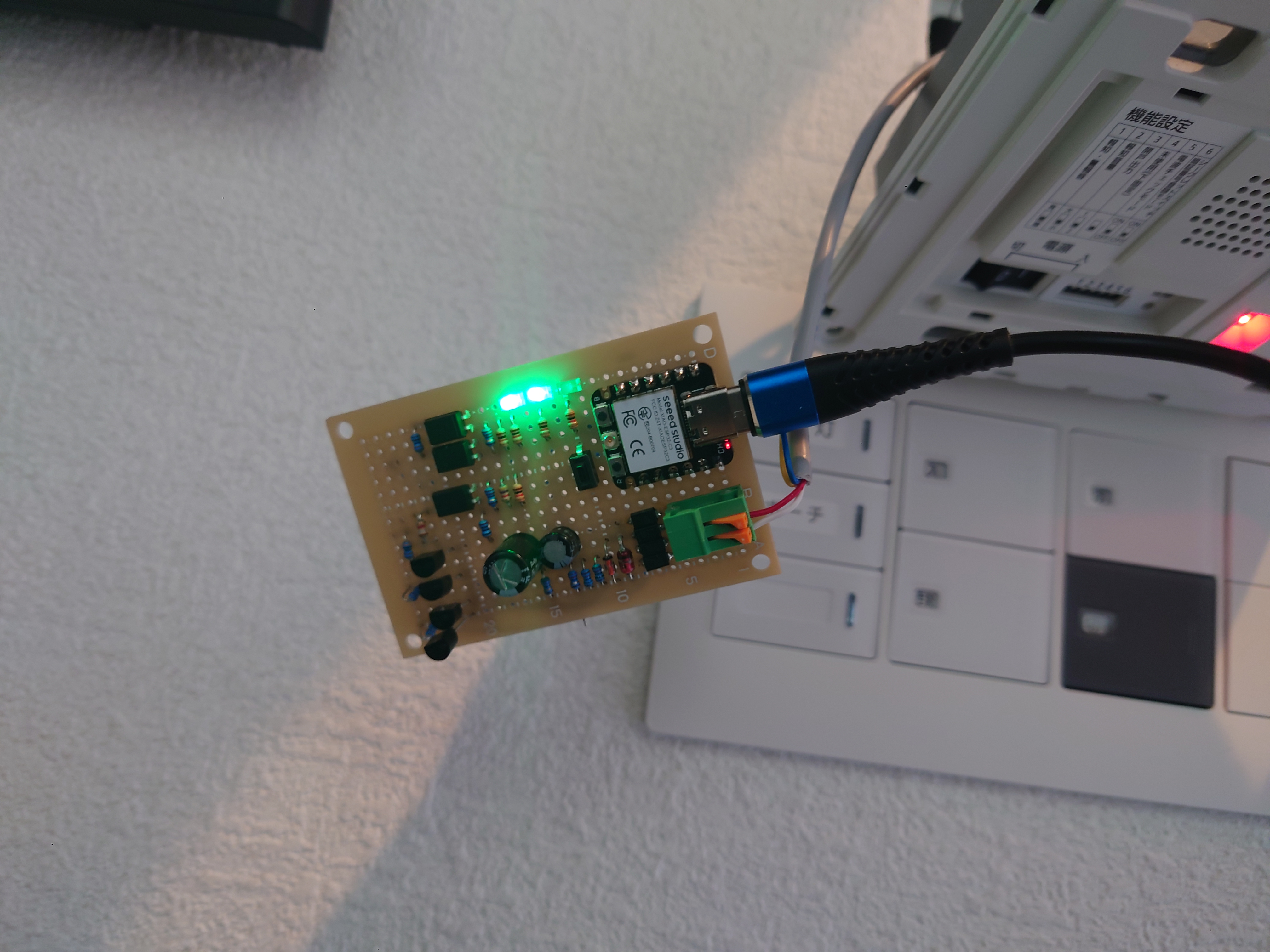

無事、動いてるっぽい！。
