”obniz Board 1Y”とRFIDを使ってLED照明を点灯させてみる。

RFID
obnizBoard1Y
obnizIoTコンテスト
obniz IoT コンテスト 2021

”obniz Board”。なんとなく名前は聞いたことがあったけど、実際に触ったことはない。そんな時に、今回のコンテストについて知りました。実際に触ってみて、どんなものなのか知りたいというのが今回の参加動機です。

内容は至ってシンプルです。
obniz Board 1YとMFRC522ボードを接続、RFIDタグを使ってLED照明の点灯・消灯動作を行います。

ここに動画が表示されます

部品名称	個数、その他メモ
obniz Board 1Y	1個。本企画にあたり、obniz 様より無償提供。
ジャンパワイヤー	適宜。
MFRC522ボード	1セット。
LED照明	2個。今回はダイソーで購入したものを使用。

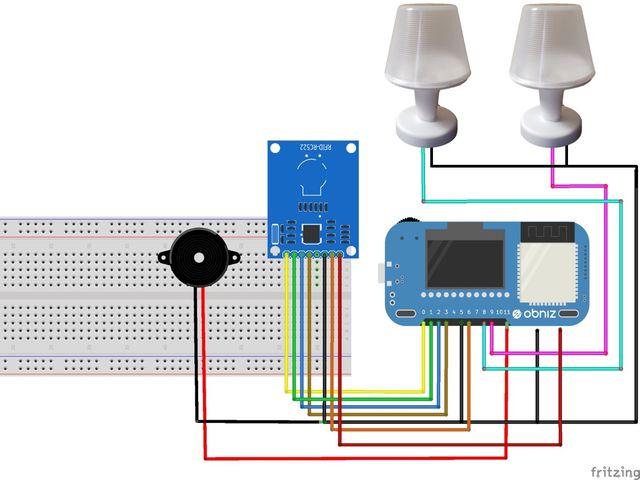

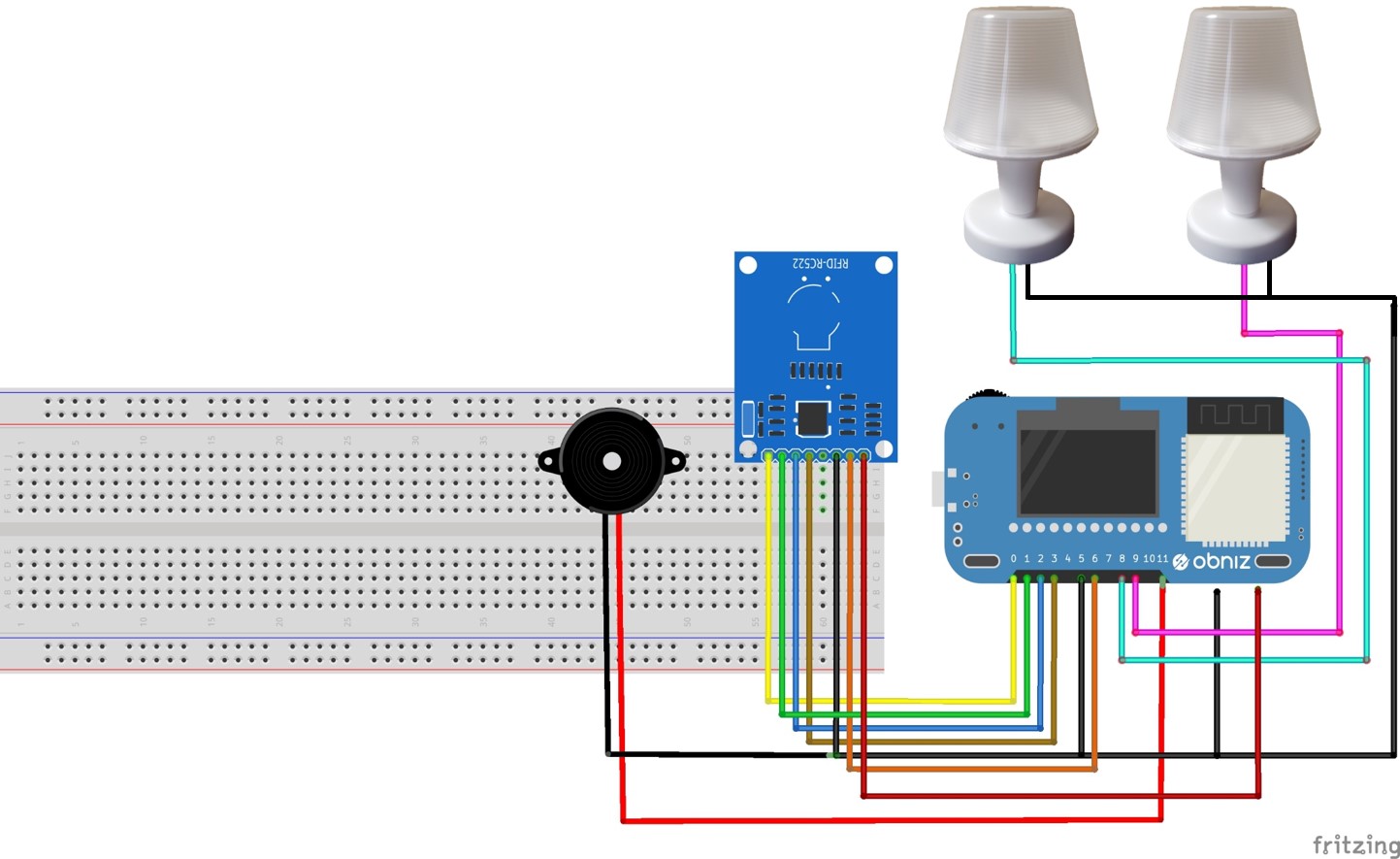

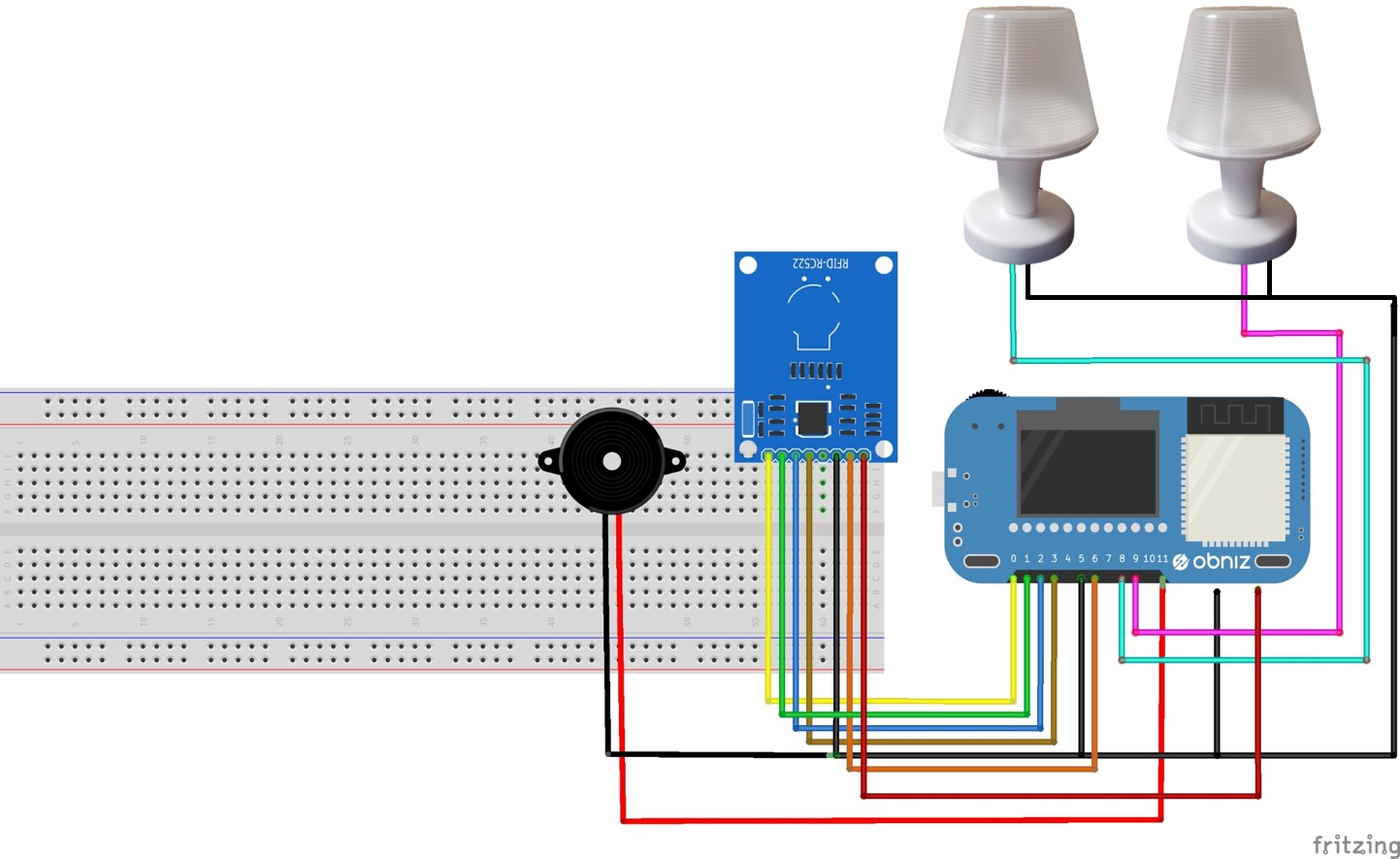

今回は下記のように接続しました。
obniz様より使い方についてのページがありましたので、こちらを参考にさせていただきました。
MFRC522について(obniz Part Libraryより。)

obniz Boardの、0,1,2,3,5,6を使ってMFRC522を接続。
8,9をLED照明出力用。11をブザー用としました。


MFRC522_動作プログラム
<html>
  <head>
    <meta name="viewport" content="width=device-width, initial-scale=1" />
    <script src="https://code.jquery.com/jquery-3.2.1.min.js"></script>
    <script src="https://unpkg.com/obniz@3.14.0/obniz.js"></script>
  </head>
  <body>
    <h1>-検出中-</h1>
    <script>
     var obniz = new Obniz("OBNIZ_ID_HERE");
     obniz.onconnect = async function () {
       var mfrc522 = obniz.wired("MFRC522", {
         cs: 0,
         clk: 1,
         mosi: 2,
         miso: 3,
         gnd: 5,
         rst: 6,
       });

       while (true) {
         try {
           let litgh_time = 5000;
           let card_id1 = "44,112,71,41,50";
           let card_id2 = "73,182,182,59,114";
           let card_id3 = "51,71,176,62,250";

           let card = await mfrc522.findCardWait();
           console.log("カードが検出されました。");
           console.log("UID        : " + card.uid);
           console.log("PICC Type     : " + card.PICC_Type);
           obniz.io11.output(false);
           //ブザー用
           obniz.io11.output(true);
           await obniz.wait(30);
           obniz.io11.output(false);
           await obniz.wait(30);
           obniz.io11.output(true);
           await obniz.wait(30);
           obniz.io11.output(false);
           //カード判別
           if (card.uid == card_id1) {
             console.log("OK");
             obniz.io8.output(true);
             await obniz.wait(litgh_time);
             obniz.io8.output(false);
           } else if (card.uid == card_id2) {
             console.log("OK");
             obniz.io9.output(true);
             await obniz.wait(litgh_time);
             obniz.io9.output(false);
           } else {
             console.log("OK");
             obniz.io8.output(true);
             obniz.io9.output(true);
             await obniz.wait(litgh_time);
             obniz.io8.output(false);
             obniz.io9.output(false);
           }
         } catch (e) {
           console.error("カードは検出なし", e.message);
         }
         await obniz.wait(500);
       }
     };
</script>
  </body>
</html>

今回初めて、obniz Board 1Yに触れてみました。
ブロックプログラムでは、直感的に操作ができ、今まで触れてきたプログラム環境とは大きく違い、とても新鮮な感じでした。
また、HTMLプログラムを使用することで、さらに細かく設定ができることが分かりました。
ただ私の場合、JavaScriptは今までほとんど触れたことがないので、今後身についていく事が課題となりました。

本コンテスト開催にあたり、株式会社obniz様には”obniz Board 1Y”の無償提供をしていただきました。ありがとうございました。
