模型レーシング用ラップカウンタ Rev.0.5

模型レーシング用ラップカウンタ Rev.0.5

１．概要
obniz deviceは最大5つのアプリから同時接続可能である（*1）。
先のelchika obniz IoTコンテスト　模型レーシング用ラップカウンタ
模型レーシング用ラップカウンタ Rev.0
を使って遠隔地ネットワーク（*2）対戦レースを行うためのアプリを作成した。

２．ネットワーク環境
遠隔地ネットワークを再現するために２つの異なるプロバイダーを使用。
緑領域のラップカウンターと操作端末はauひかりに接続。
白領域のラップカウンターと操作端末は同領域内にある楽天モバイルルーター接続。

３．使用方法
どちらかをホストに，残りをクライアントに設定。
ホストはレース開始ボタンを押下することができる。
レース中はホストとクライアントのラップカウンタを参照表示。
規定周回数５回を先に走行したほうが勝ち。

４．技術的特徴
ホストによるレース開始通知はobniz ioポートを使用（*3）。
ホストはobniz bord 出力端子io4の値を変化させクライアントにレース開始を通知する。
クライアントはobniz bord ad4のアナログ値を読み取ってレース開始を検出する

実装例ブロックプログラム（後述）　
f_host01
f_client01
f_broadcast_on
f_broadcast_off

５．動画　
便宜上，フォトリフレクタ検出は指で行った。

ここに動画が表示されます

６．課題
フォトリフレクタ検出信号を確実に取得記録するラップカウンターモジュール適用
obniz board(1Y)はラップカウンターモジュールからデータを取得する

７．ソースコード
７-1. ブロックプログラム

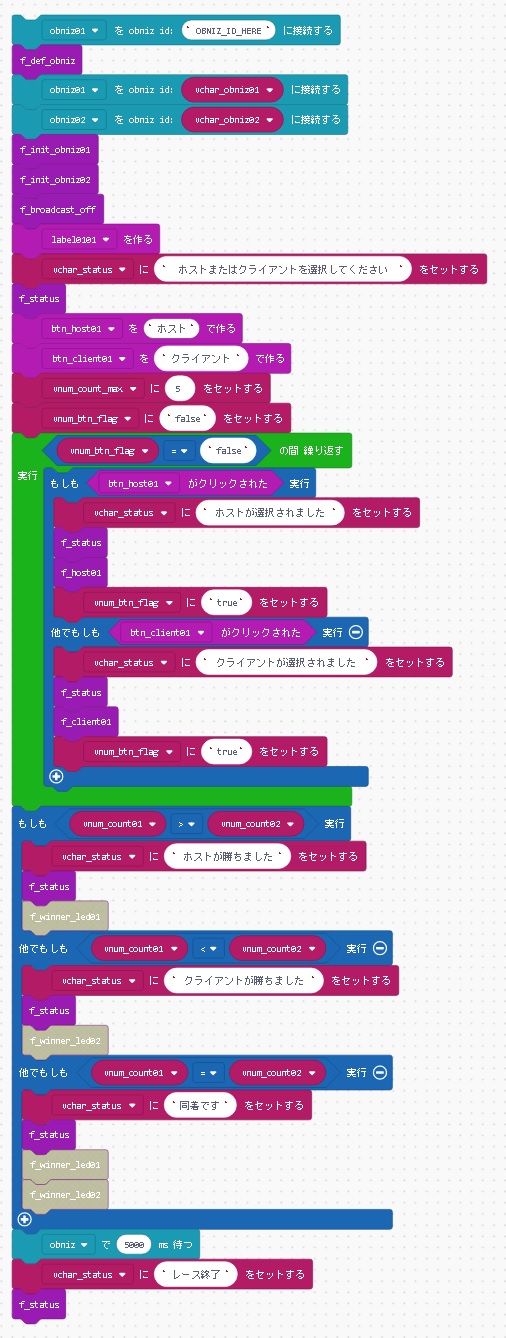

メイン　1/6

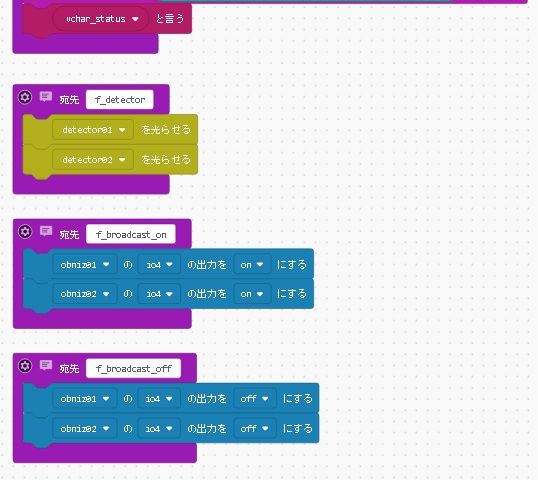

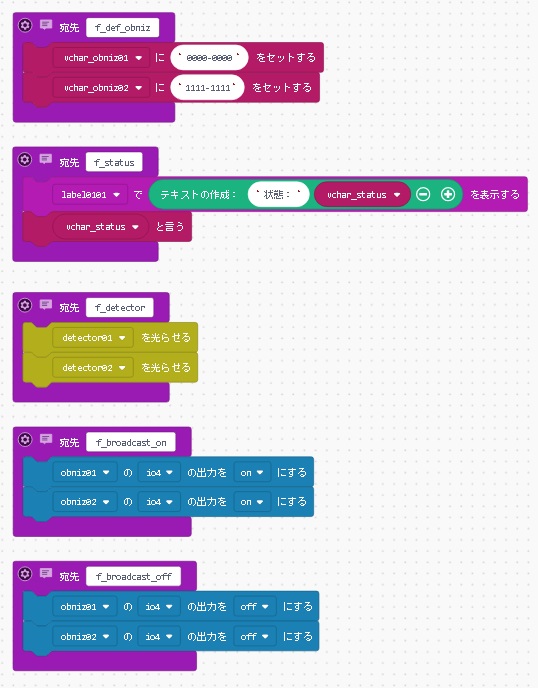

obniz ID brodcast 2/6

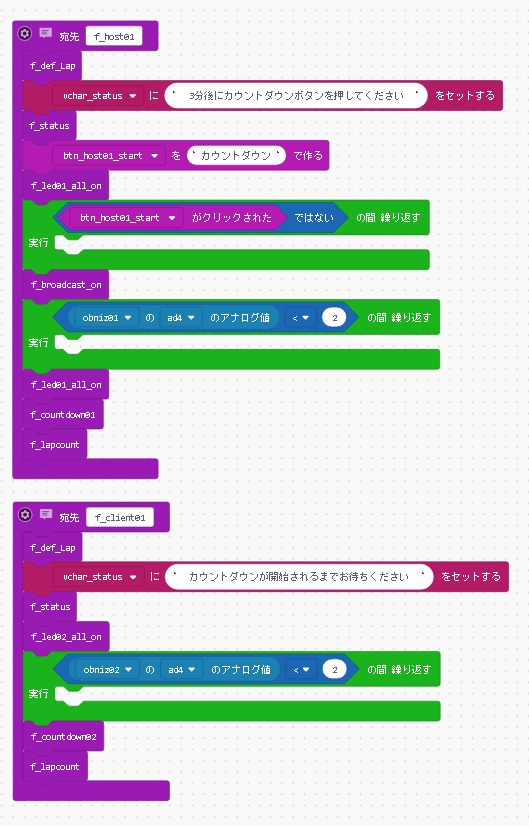

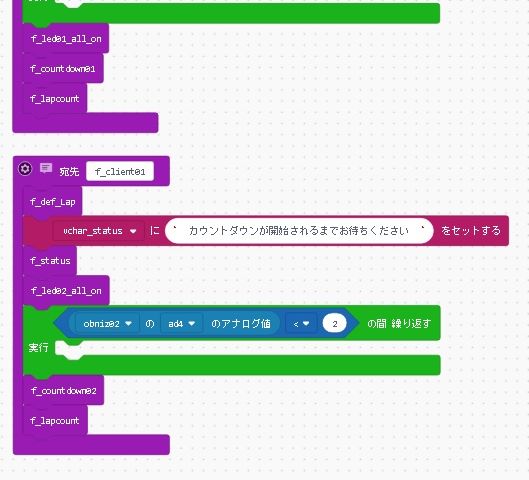

ホスト　クライアント　3/6

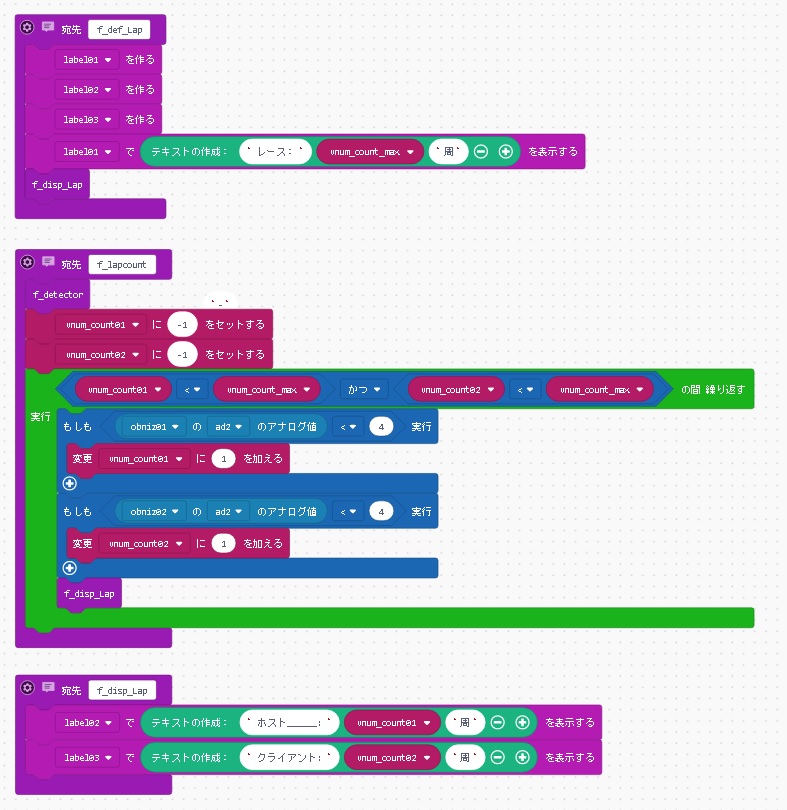

ラップカウント　4/6

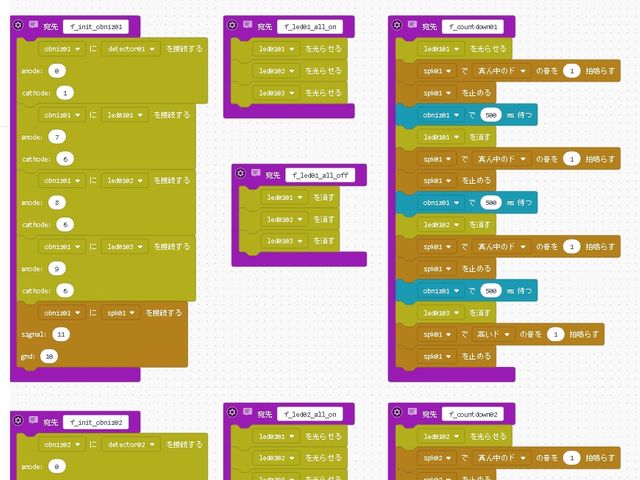

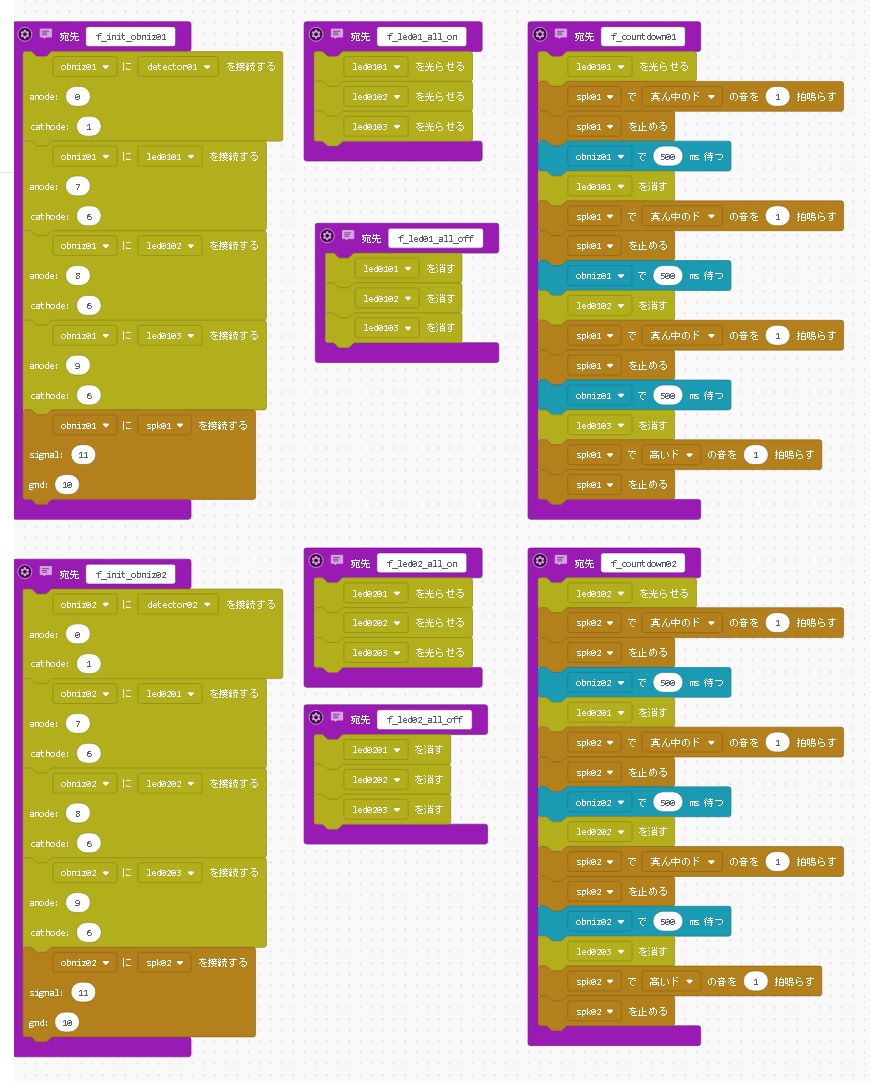

obniz 設定　5/6

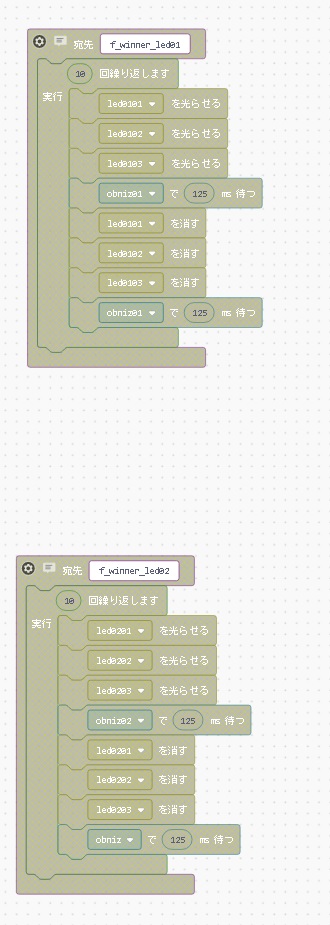

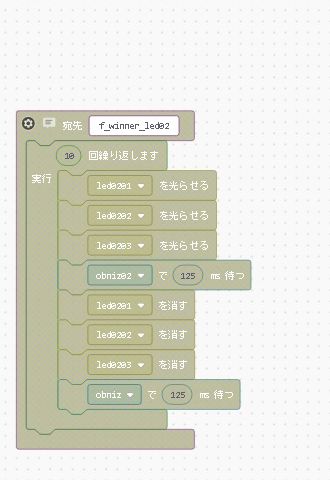

デバッグ中　6/6

７-2. テキスト
<script>
$("#bploading").text("RUNNING...");
(async function(){
var obniz01, vchar_obniz01, label01, label0101, detector01, label02, led0101, detector02, obniz02, led0201, led0102, vchar_obniz02, vchar_status, vnum_count01, label03, spk01, led0202, spk02, vnum_count02, led0103, led0203, btn_host01_start, vnum_count_max, obniz, btn_host01, btn_client01, vnum_btn_flag;

/**

  • この関数の説明…
    */
    async function f_def_obniz() {
    vchar_obniz01 = '0000-0000';
    vchar_obniz02 = '1111-1111';
    }

/**

  • この関数の説明…
    */
    async function f_host01() {
    await f_def_Lap();
    vchar_status = '3分後にカウントダウンボタンを押してください';
    await f_status();
    btn_host01_start = new ObnizUI.Button('カウントダウン');
    await f_led01_all_on();
    while (!btn_host01_start.isClicked()) {
    await ObnizUI.Util.wait(0);
    }
    await f_broadcast_on();
    while ((await obniz01.ad4.getWait()) < 2) {
    await ObnizUI.Util.wait(0);
    }
    await f_led01_all_on();
    await f_countdown01();
    await f_lapcount();
    }

/**

  • この関数の説明…
    */
    async function f_def_Lap() {
    label01 = new ObnizUI.Label('label');
    label02 = new ObnizUI.Label('label');
    label03 = new ObnizUI.Label('label');
    label01.setText((['レース：',vnum_count_max,'周'].join('')));
    await f_disp_Lap();
    }

/**

  • この関数の説明…
    */
    async function f_status() {
    label0101.setText(('状態：' + String(vchar_status)));
    await _ai.say(vchar_status);
    }

/**

  • この関数の説明…
    */
    async function f_detector() {
    detector01.on();
    detector02.on();
    }

/**

  • この関数の説明…
    */
    async function f_lapcount() {
    await f_detector();
    vnum_count01 = -1;
    vnum_count02 = -1;
    while (vnum_count01 < vnum_count_max && vnum_count02 < vnum_count_max) {
    await ObnizUI.Util.wait(0);
    if ((await obniz01.ad2.getWait()) < 4) {
    vnum_count01 = (typeof vnum_count01 == 'number' ? vnum_count01 : 0) + 1;
    }
    if ((await obniz02.ad2.getWait()) < 4) {
    vnum_count02 = (typeof vnum_count02 == 'number' ? vnum_count02 : 0) + 1;
    }
    await f_disp_Lap();
    }
    }

/**

  • この関数の説明…
    */
    async function f_broadcast_on() {
    obniz01.io4.output(true);
    obniz02.io4.output(true);
    }

/**

  • この関数の説明…
    */
    async function f_client01() {
    await f_def_Lap();
    vchar_status = 'カウントダウンが開始されるまでお待ちください';
    await f_status();
    await f_led02_all_on();
    while ((await obniz02.ad4.getWait()) < 2) {
    await ObnizUI.Util.wait(0);
    }
    await f_countdown02();
    await f_lapcount();
    }

/**

  • この関数の説明…
    */
    async function f_broadcast_off() {
    obniz01.io4.output(false);
    obniz02.io4.output(false);
    }

/**

  • この関数の説明…
    */
    async function f_disp_Lap() {
    label02.setText((['ホスト＿＿＿:',vnum_count01,'周'].join('')));
    label03.setText((['クライアント:',vnum_count02,'周'].join('')));
    }

/**

  • この関数の説明…
    */
    async function f_init_obniz01() {
    detector01 = obniz01.wired("LED",{"anode":0, "cathode":1});
    led0101 = obniz01.wired("LED",{"anode":7, "cathode":6});
    led0102 = obniz01.wired("LED",{"anode":8, "cathode":6});
    led0103 = obniz01.wired("LED",{"anode":9, "cathode":6});
    spk01 = obniz01.wired("Speaker",{"signal":11, "gnd":10});
    }

/**

  • この関数の説明…
    */
    async function f_led01_all_on() {
    led0101.on();
    led0102.on();
    led0103.on();
    }

/**

  • この関数の説明…
    /
    async function f_countdown01() {
    led0101.on();
    spk01.play(262);await ObnizUI.Util.wait(1    500);spk01.stop();;
    spk01.stop();
    await obniz01.wait(500);
    led0101.off();
    spk01.play(262);await ObnizUI.Util.wait(1500);spk01.stop();;
    spk01.stop();
    await obniz01.wait(500);
    led0102.off();
    spk01.play(262);await ObnizUI.Util.wait(1    500);spk01.stop();;
    spk01.stop();
    await obniz01.wait(500);
    led0103.off();
    spk01.play(523);await ObnizUI.Util.wait(1*500);spk01.stop();;
    spk01.stop();
    }

/**

  • この関数の説明…
    */
    async function f_led01_all_off() {
    led0101.off();
    led0102.off();
    led0103.off();
    }

/**

  • この関数の説明…
    */
    async function f_init_obniz02() {
    detector02 = obniz02.wired("LED",{"anode":0, "cathode":1});
    led0201 = obniz02.wired("LED",{"anode":7, "cathode":6});
    led0202 = obniz02.wired("LED",{"anode":8, "cathode":6});
    led0203 = obniz02.wired("LED",{"anode":9, "cathode":6});
    spk02 = obniz02.wired("Speaker",{"signal":11, "gnd":10});
    }

/**

  • この関数の説明…
    */
    async function f_led02_all_on() {
    led0201.on();
    led0202.on();
    led0203.on();
    }

/**

  • この関数の説明…
    /
    async function f_countdown02() {
    led0102.on();
    spk02.play(262);await ObnizUI.Util.wait(1    500);spk02.stop();;
    spk02.stop();
    await obniz02.wait(500);
    led0201.off();
    spk02.play(262);await ObnizUI.Util.wait(1500);spk02.stop();;
    spk02.stop();
    await obniz02.wait(500);
    led0202.off();
    spk02.play(262);await ObnizUI.Util.wait(1    500);spk02.stop();;
    spk02.stop();
    await obniz02.wait(500);
    led0203.off();
    spk02.play(523);await ObnizUI.Util.wait(1*500);spk02.stop();;
    spk02.stop();
    }

/**

  • この関数の説明…
    */
    async function f_led02_all_off() {
    led0201.off();
    led0202.off();
    led0203.off();
    }

obniz01 = new Obniz('OBNIZ_ID_HERE');
await obniz01.connectWait();
await f_def_obniz();
obniz01 = new Obniz(vchar_obniz01);
await obniz01.connectWait();
obniz02 = new Obniz(vchar_obniz02);
await obniz02.connectWait();
await f_init_obniz01();
await f_init_obniz02();
await f_broadcast_off();
label0101 = new ObnizUI.Label('label');
vchar_status = 'ホストまたはクライアントを選択してください';
await f_status();
btn_host01 = new ObnizUI.Button('ホスト');
btn_client01 = new ObnizUI.Button('クライアント');
vnum_count_max = 5;
vnum_btn_flag = 'false';
while (vnum_btn_flag == 'false') {
await ObnizUI.Util.wait(0);
if (btn_host01.isClicked()) {
vchar_status = 'ホストが選択されました';
await f_status();
await f_host01();
vnum_btn_flag = 'true';
} else if (btn_client01.isClicked()) {
vchar_status = 'クライアントが選択されました';
await f_status();
await f_client01();
vnum_btn_flag = 'true';
}
}
if (vnum_count01 > vnum_count02) {
vchar_status = 'ホストが勝ちました';
await f_status();
} else if (vnum_count01 < vnum_count02) {
vchar_status = 'クライアントが勝ちました';
await f_status();
} else if (vnum_count01 == vnum_count02) {
vchar_status = '同着です';
await f_status();
}
await obniz.wait(5000);
vchar_status = 'レース終了';
await f_status();

'-';

})();

</script>

８．参考資料
*1　obniz複数プログラムからの接続
*2　obnizローカルコネクト
*3　obniz Forum io.outputのpinの状態取得
