鍵のない扉に鍵をつけたい！
でも、大規模な工事とかはしたくない！
しかも、IoTで施錠/解錠出来るなら最高！

そんな方にぴったりなスマートなアイディアです。

デモ動画兼作り方みたいな感じです。

ここに動画が表示されます

鍵(Lock)を後付けで扉に実装します。
賃貸など、様々な理由で壁や扉に穴を空けたくない、
大規模な工事とかはしたくない、けど扉に鍵はかけたい。
そんな人のためのIoT施錠鍵。

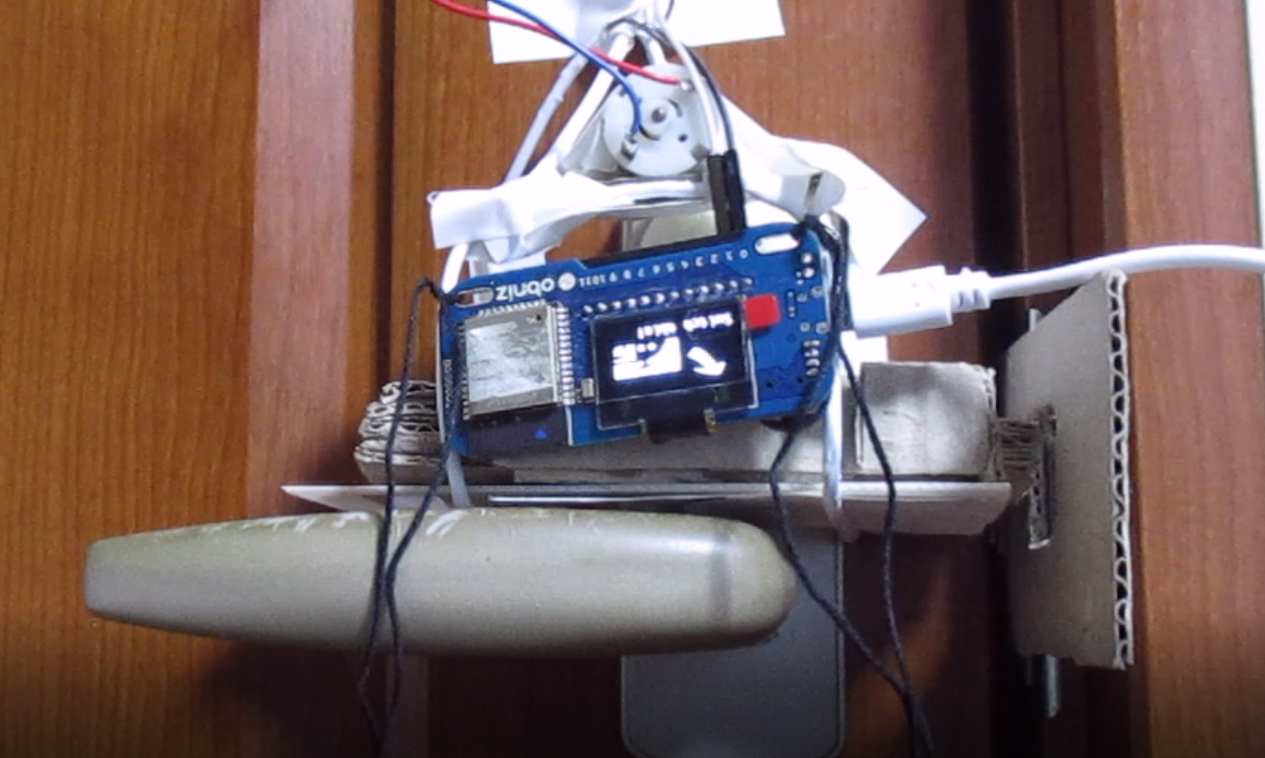

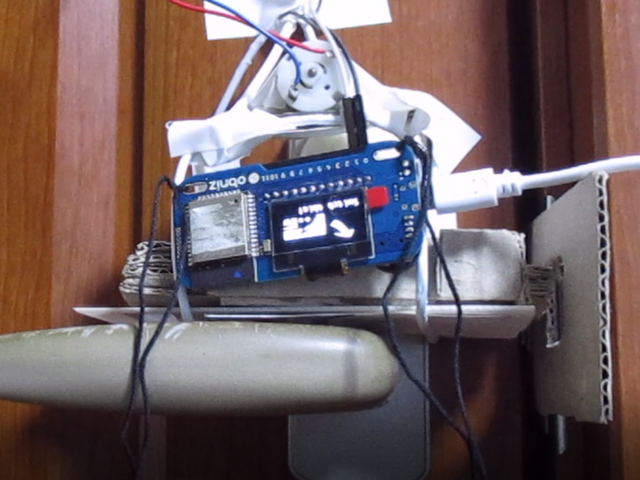

扉の内側に物理的に鍵を作り、obnizとモーターで制御します。

※内開きの扉が対象です。
※扉の向きや、実装の仕方によっては、モーターの回転方向が逆である必要があります。

obniz、モーター、銅線以外は段ボールで作るなど、代用可能です。

部品名	個数	備考
obniz Board	1	obniz Board 1Y　でも動くはず。
DCモーター(HK-M140H)	1	力が足りない分はギアでがんばる。
銅線	2	obnizに刺さるやつ。モーターとつなぐ。
ギア	1(モーター分を含めるなら2)	段ボールでも可だけど耐久性が心配になる。モーターとかみ合うものを。
軸	1	ギアの軸です。
ラック	1	回転運動を直線運動にするパーツ。ギアと歯がかみ合うものを...
拡張鍵穴	1	扉の間に入れるやつ。段ボールで自作も可。耐久性と相談。
拡張鍵(鍵)	1	つっかえ棒になるやつ。段ボールで自作も可。耐久性と相談。

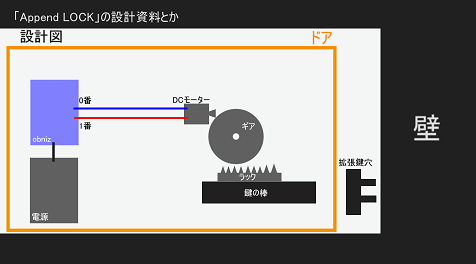

obnizとモーターつないで、モーターでギアを回して、ギアとラックで鍵の棒を操作します。
ギアを増やしたり、扉の向きが想定と反対だと、モーターの回す向きを変える必要があります。

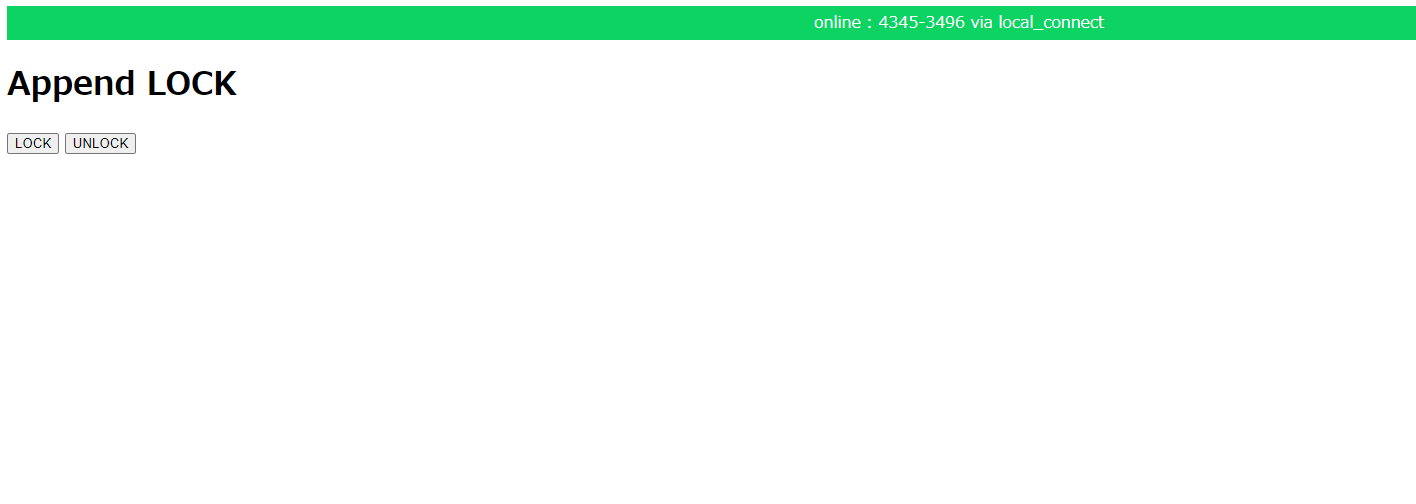

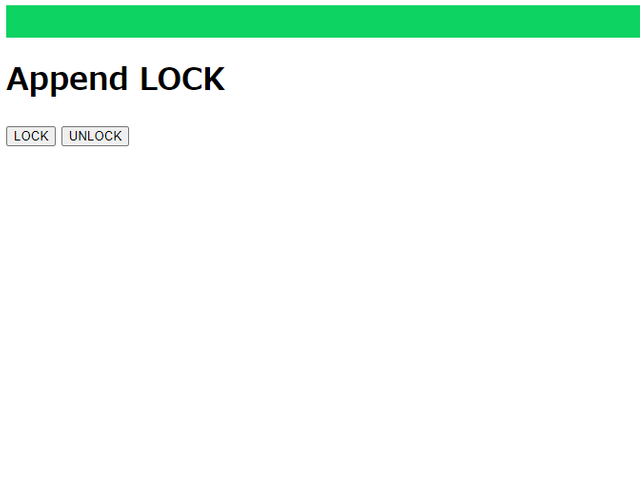

とてもシンプル。
LOCKボタンで施錠。
UNLOCKボタンで解錠。


AppendLock.html
<html>
<head>
  <meta charset="utf-8">
  <meta name="viewport" content="width=device-width, initial-scale=1">
  <script src="https://obniz.io/js/jquery-3.2.1.min.js"></script>
  <script src="https://unpkg.com/obniz@1.9.4/obniz.js" crossorigin="anonymous"></script>
</head>
<!--ここからボディー -->
<body>
<div id="obniz-debug"></div>
<h1>Append LOCK</h1>
<button id="lock">LOCK</button>
<button id="unlock">UNLOCK</button>
<div id="print"></div>
<script>
var obniz = new Obniz("your_ID");
obniz.onconnect = async function () {

var motor = obniz.wired("DCMotor", {forward:1, back:0});
motor.power(20)
//モーターを回転する
$('#lock').click(function () {
  motor.forward;
  setTimeout(function(){
    motor.stop();
  }, 500);
});
//モーターを逆回転する
$('#unlock').click(function () {
  motor.reverse();
  setTimeout(function(){
    motor.stop();
  }, 500);
});
}
</script>
</body>
</html>
