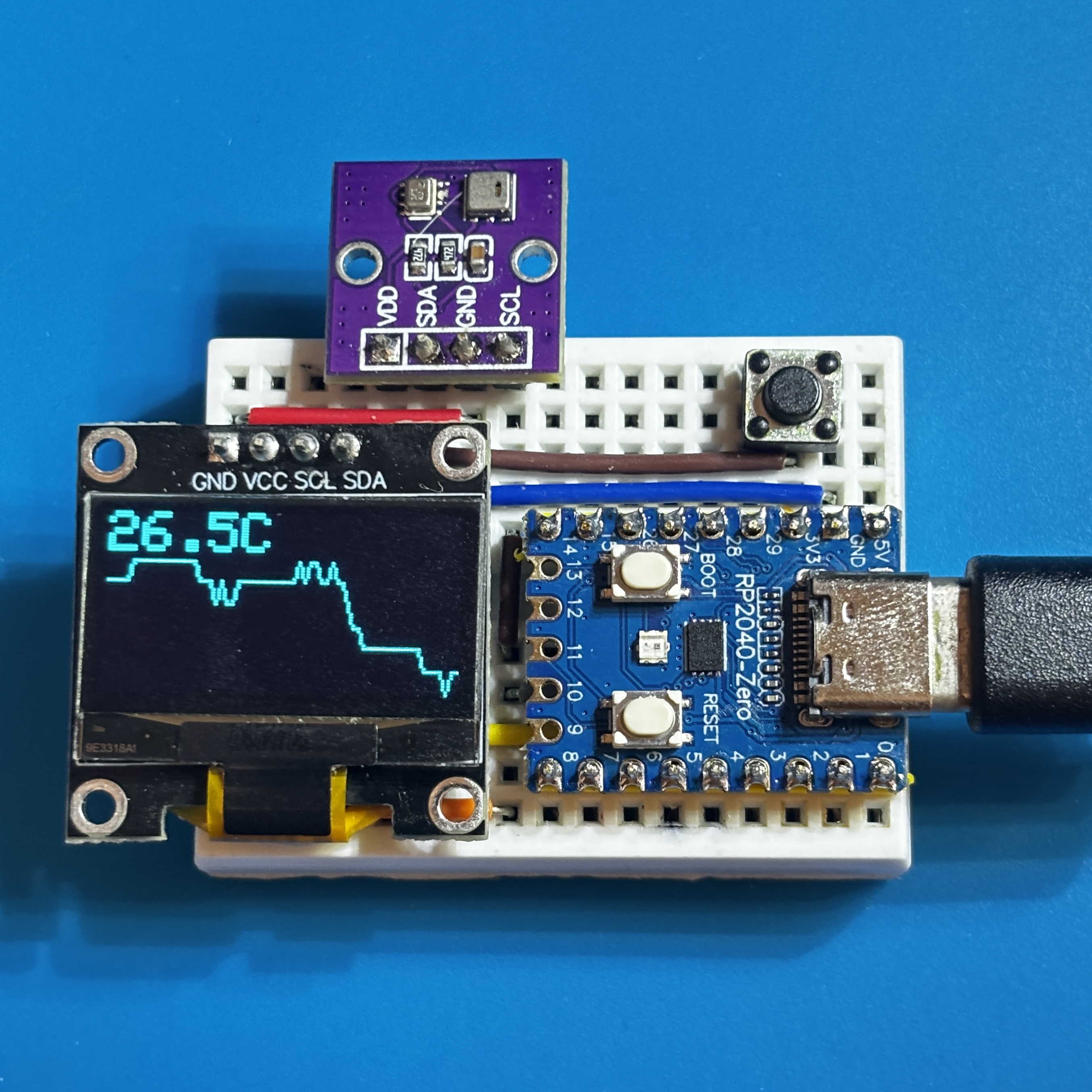

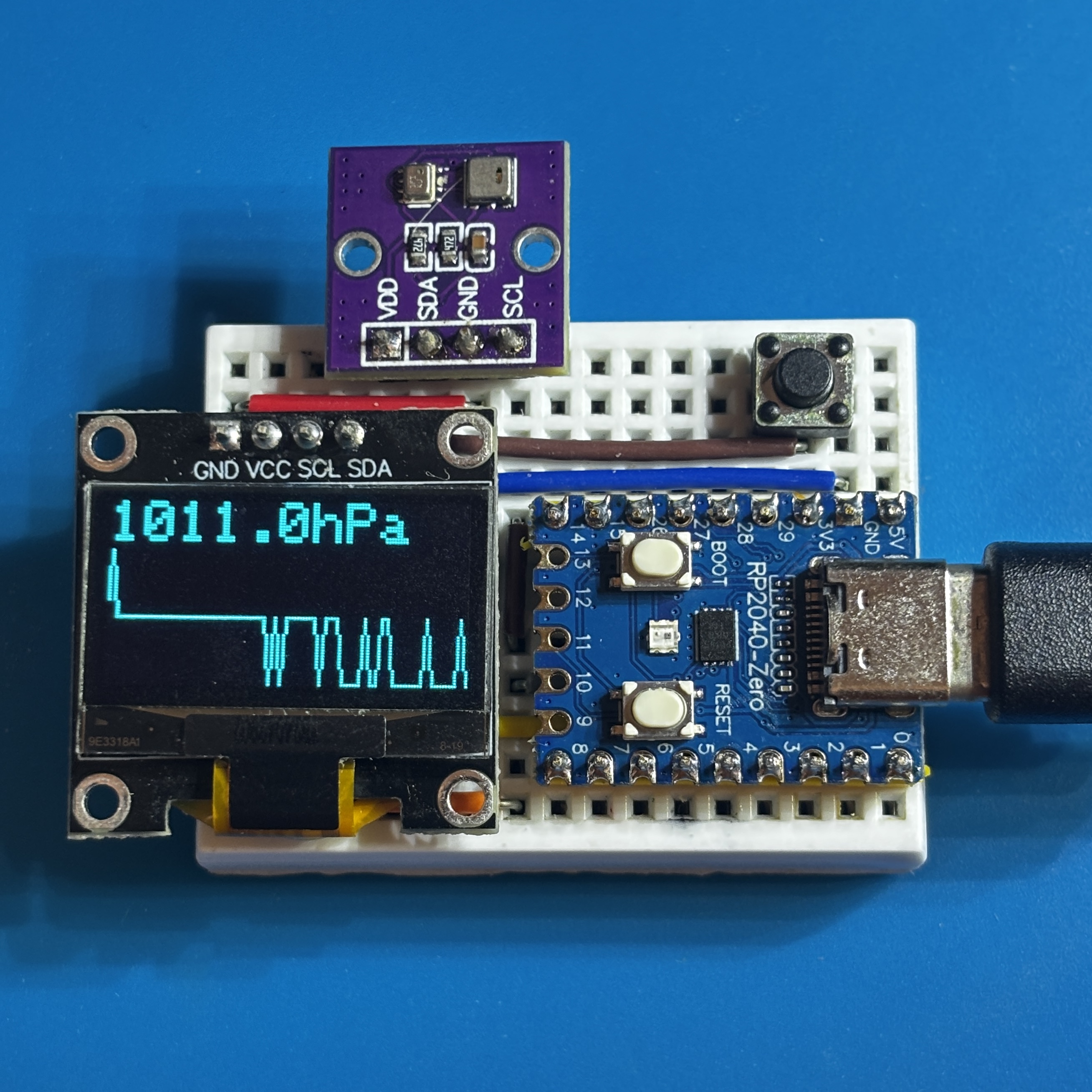

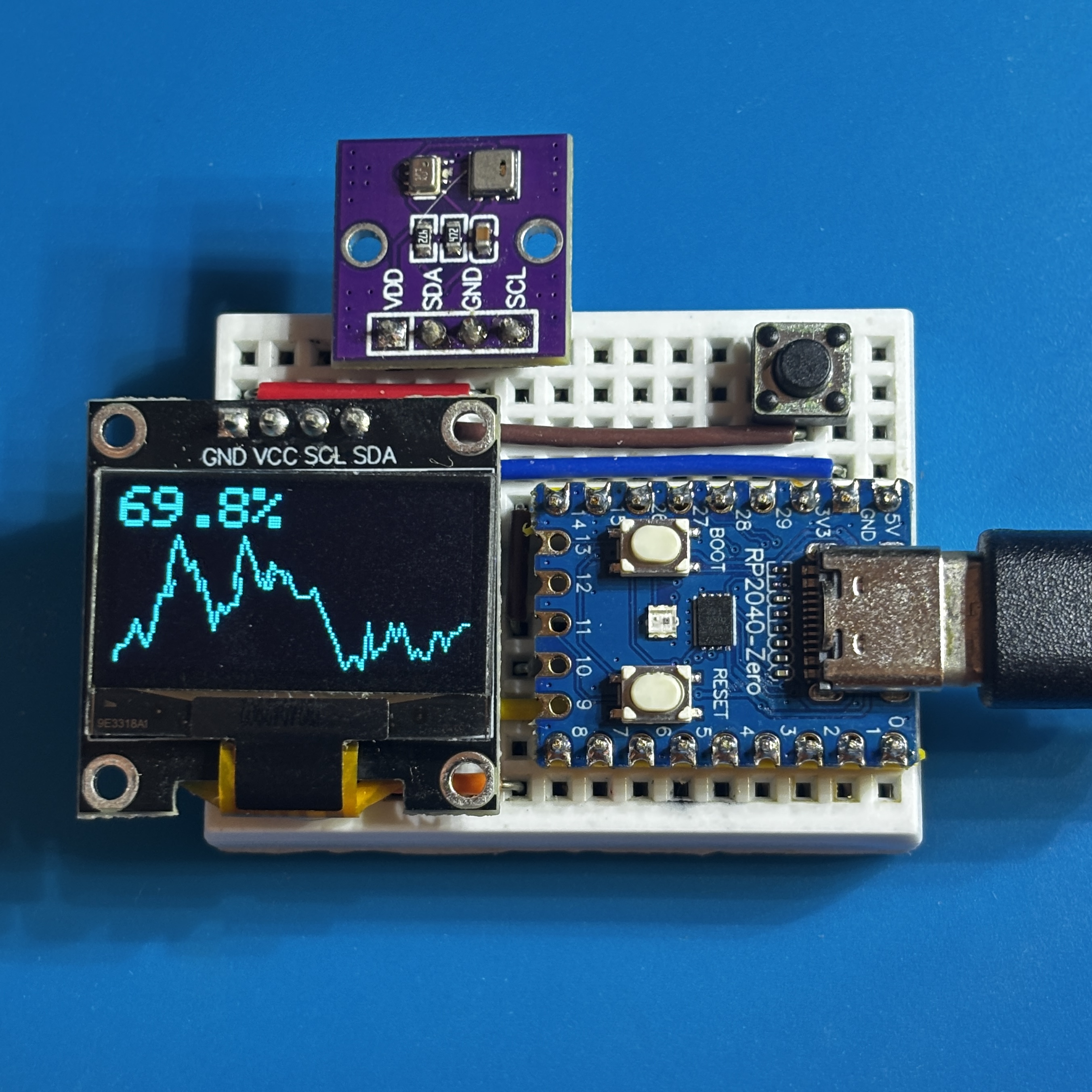

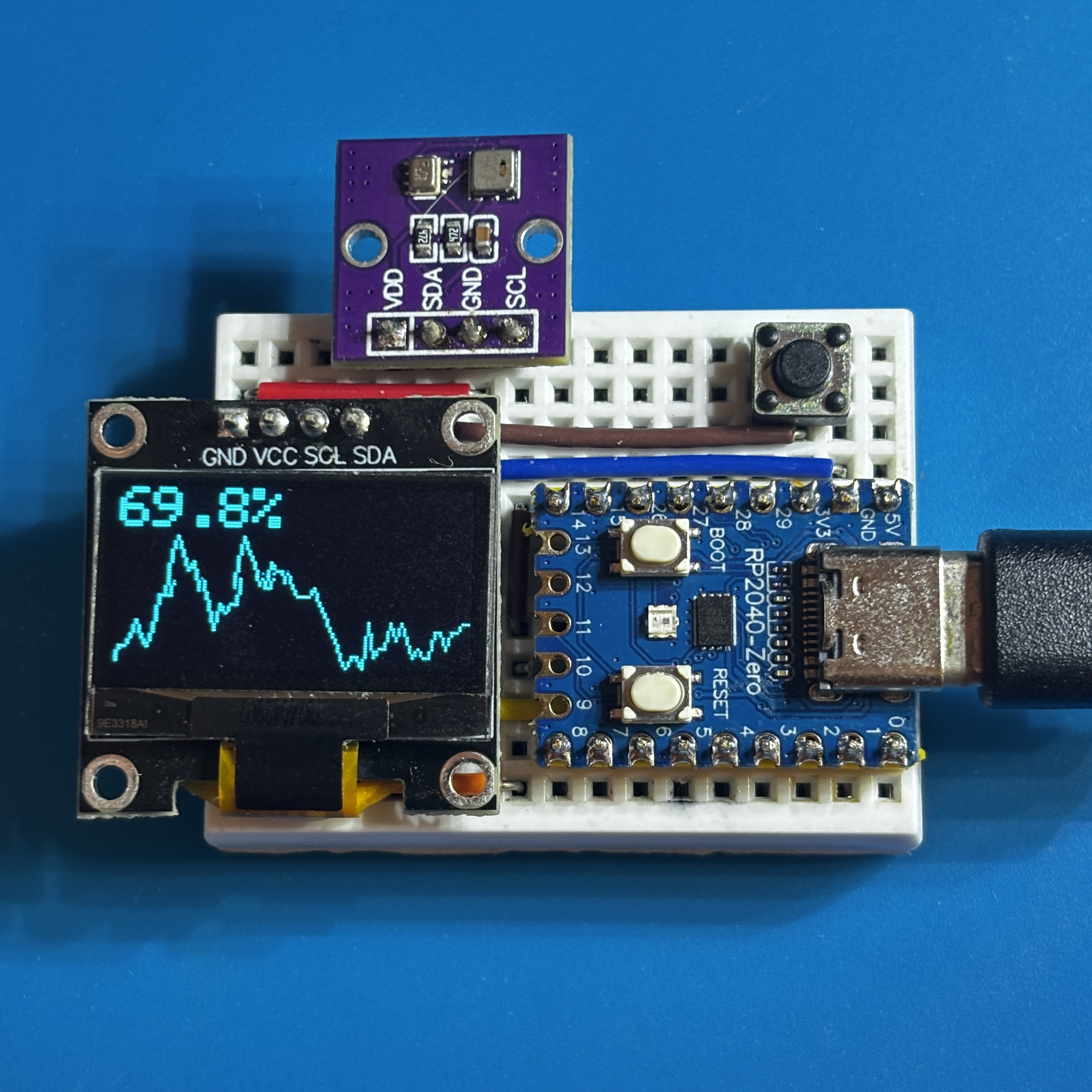

グラフ表示に対応したコンパクトな温湿度・気圧計を作りました。
部材
| 種別 | 型番など | 数量 |
|---|---|---|
| マイコン | RP2040-Zero | 1個 |
| ブレッドボード | 170H | 1個 |
| ジャンパーワイヤ | - | 適宜 |
| タクトスイッチ | 2P 6x6mm | 1個 |
| OLED モジュール | 0.96" 128x64 SSD1306 | 1個 |
| 温湿度・気圧センサーモジュール | AHT20+BMP280 | 1個 |

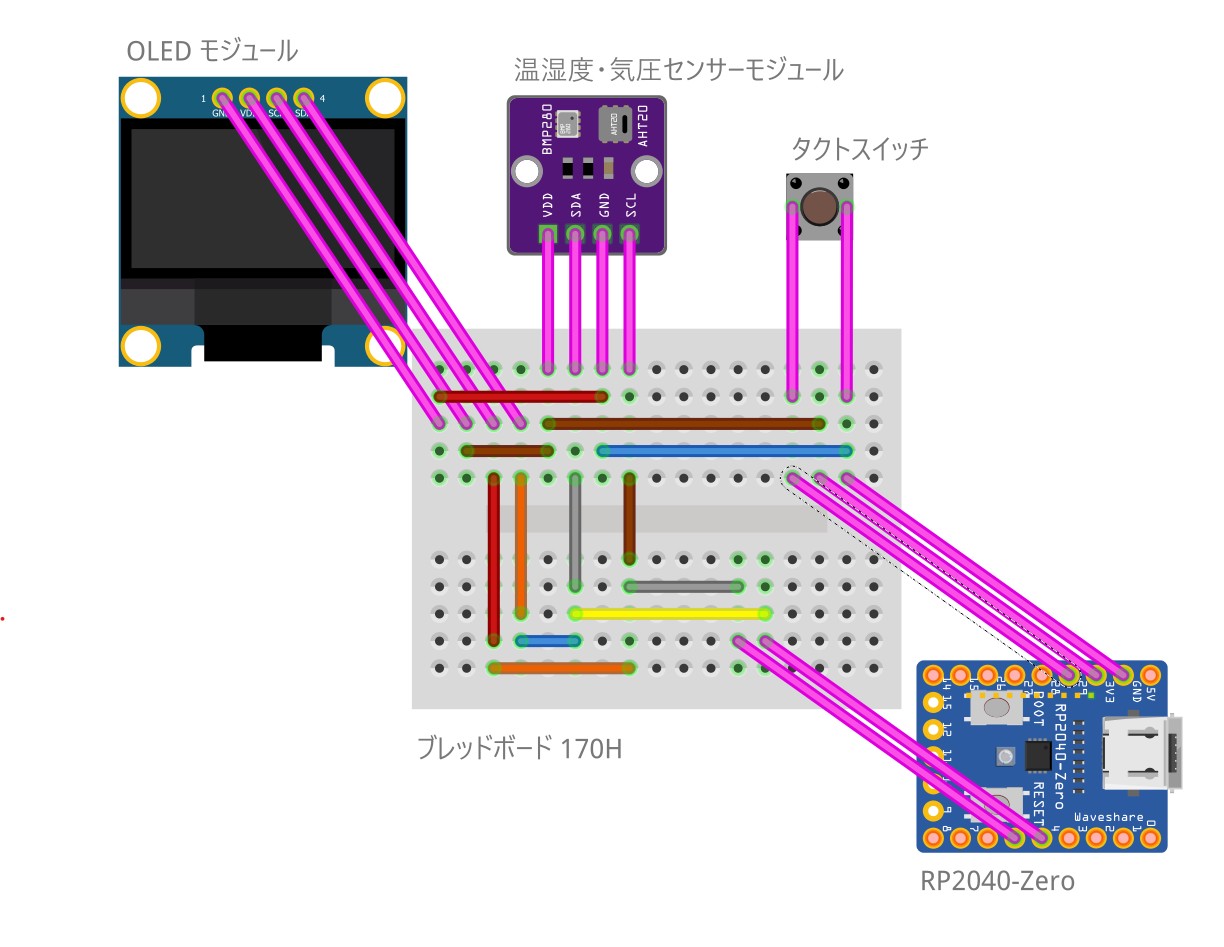

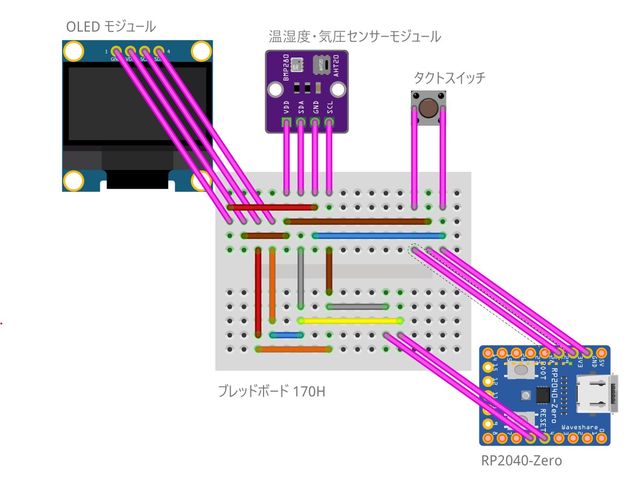

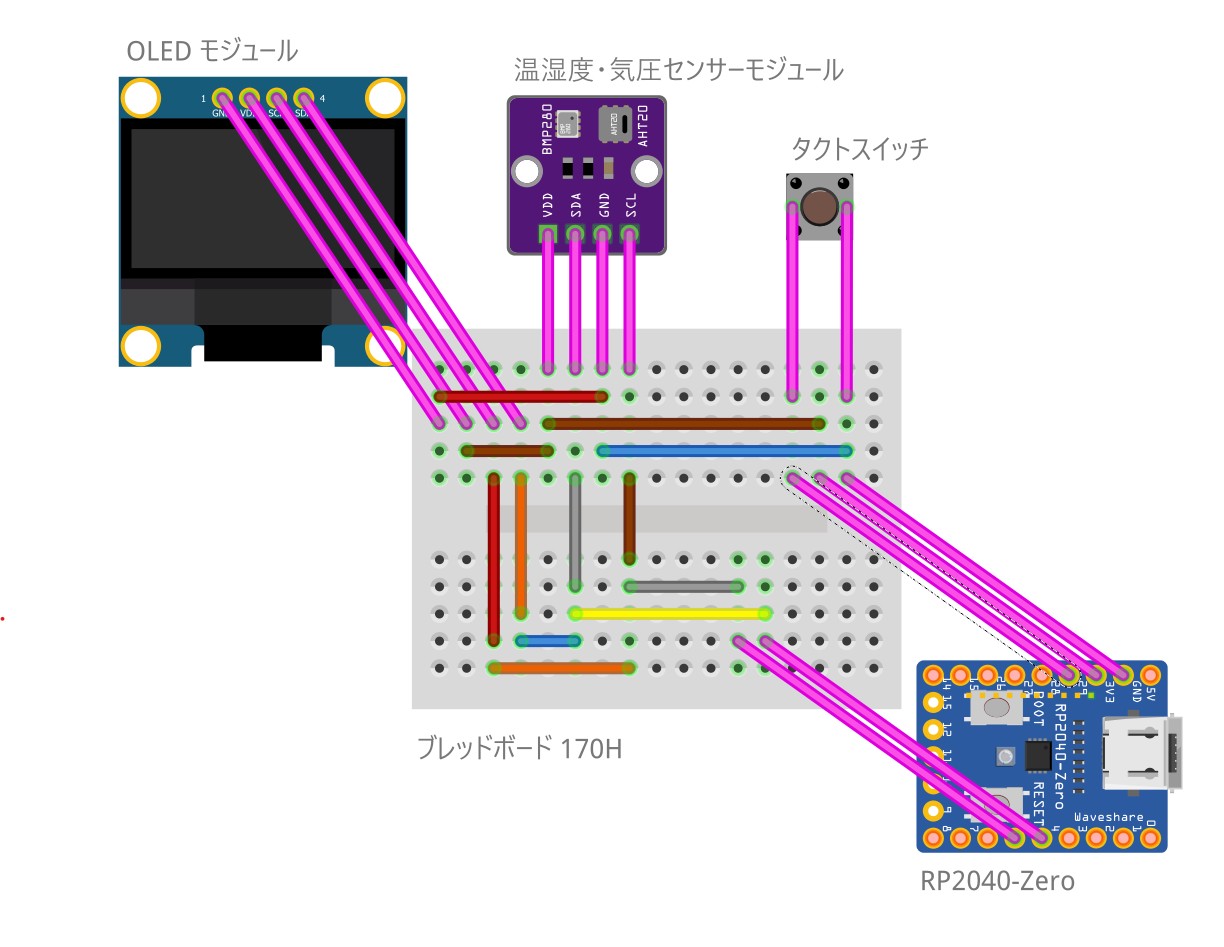

配線図
プログラム開発環境
統合開発環境
| 名前 | 説明 |
|---|---|
| Arduino IDE | 統合開発環境 |
ボードサポートパッケージ
| 名前 | 説明 |
|---|---|
| Raspberry Pi Pico/RP2040/RP2350 | ボードサポートパッケージ |
依存ライブラリ
| ライブラリ | 説明 |
|---|---|
| Adafruit AHTX0 | AHT20温湿度センサー制御 |
| Adafruit BMP280 Library | BMP280気圧センサー制御 |
| Adafruit NeoPixel | NeoPixel LED制御 |
| Adafruit SSD1306 | SSD1306 OLEDディスプレイ制御 |
操作
マイコンに電源を供給すると作動します。

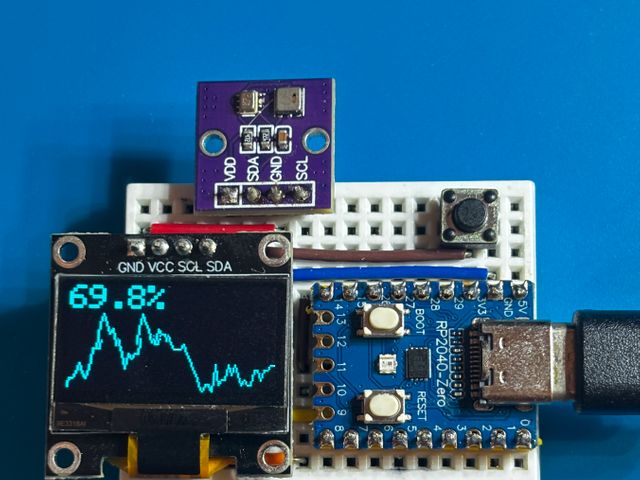

定期的に温湿度・気圧を測定して、OLED に表示します。

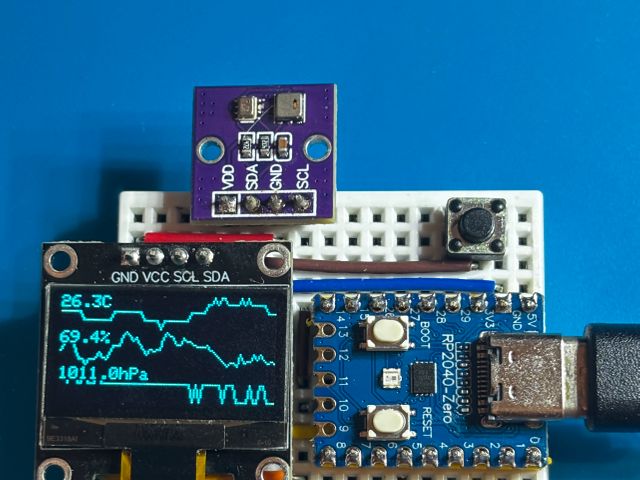

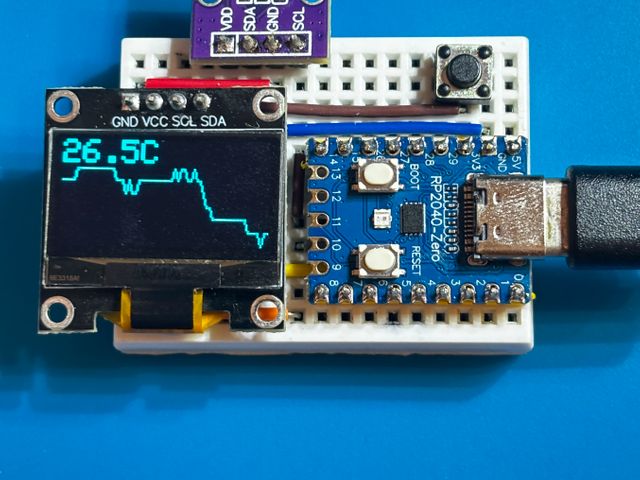

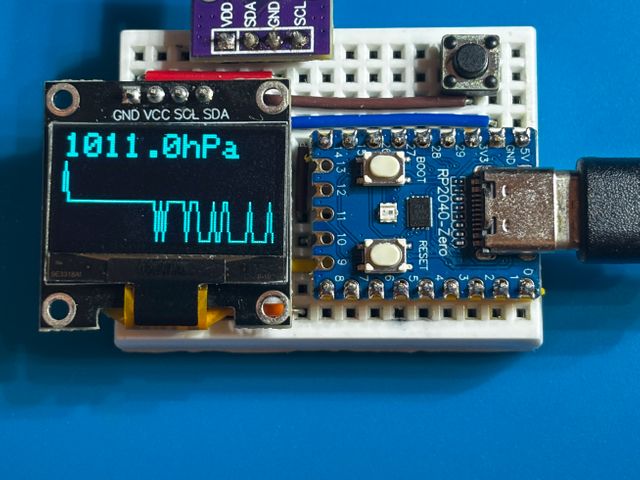

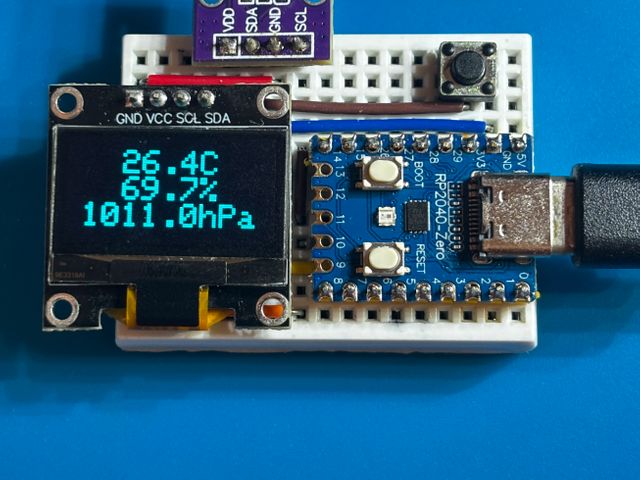

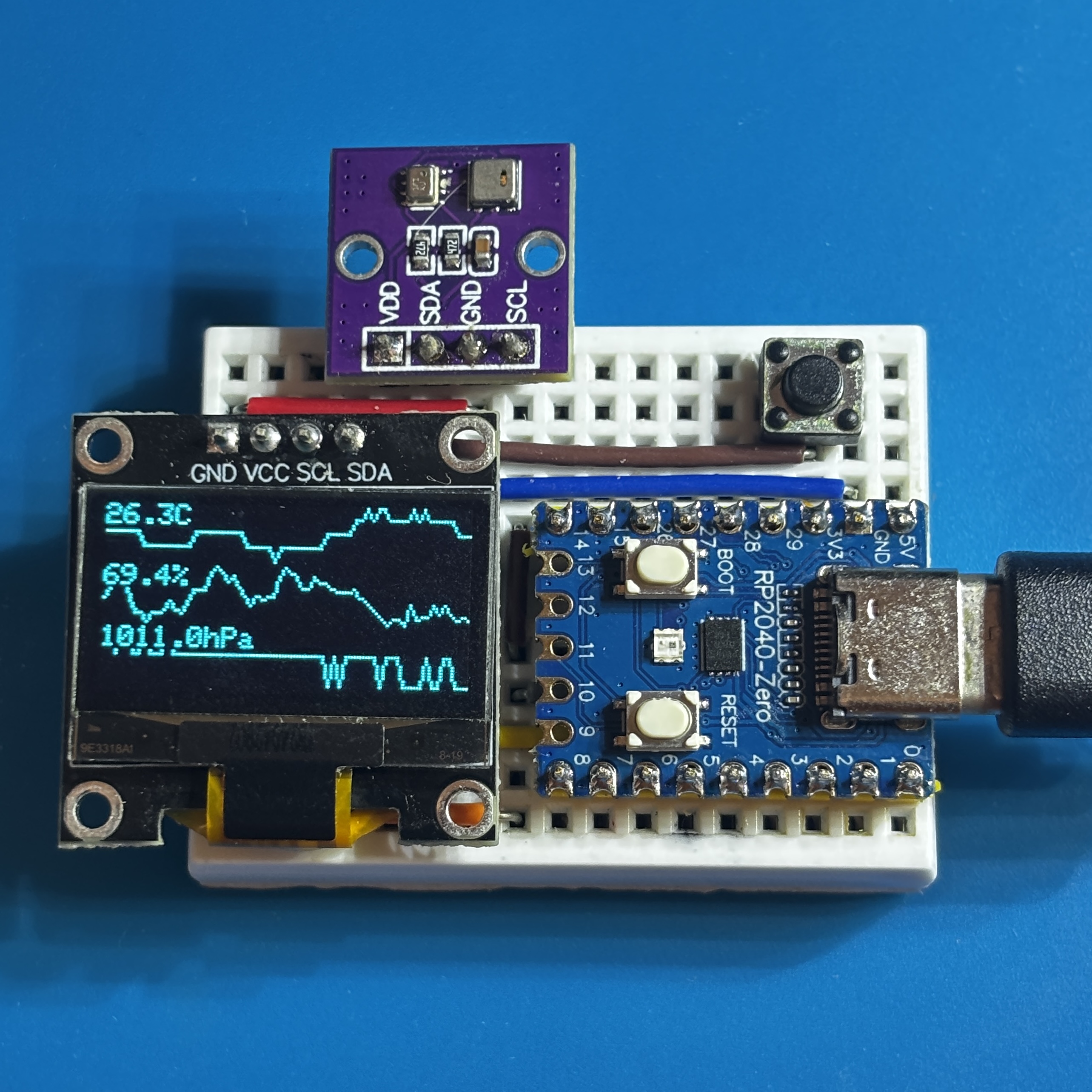

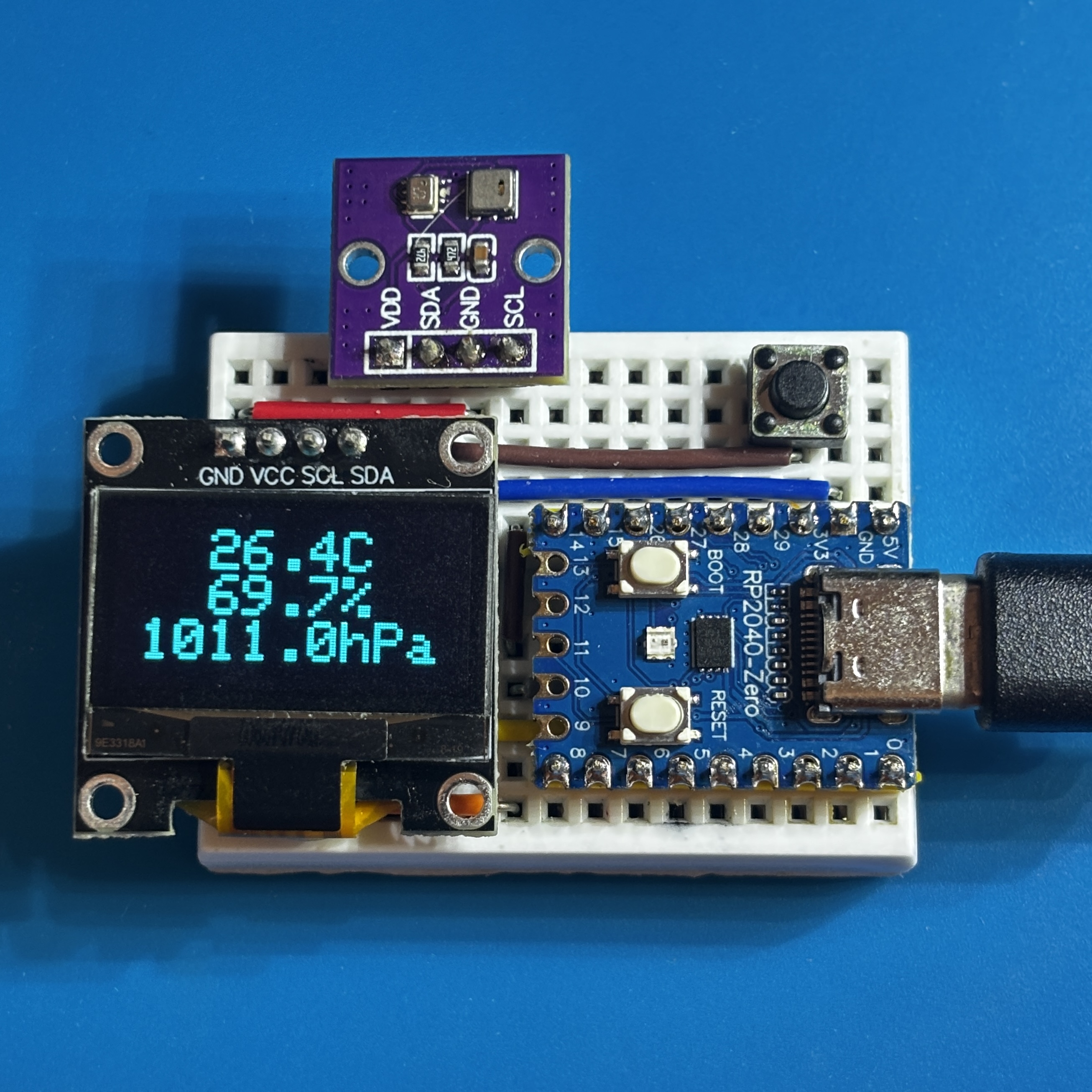

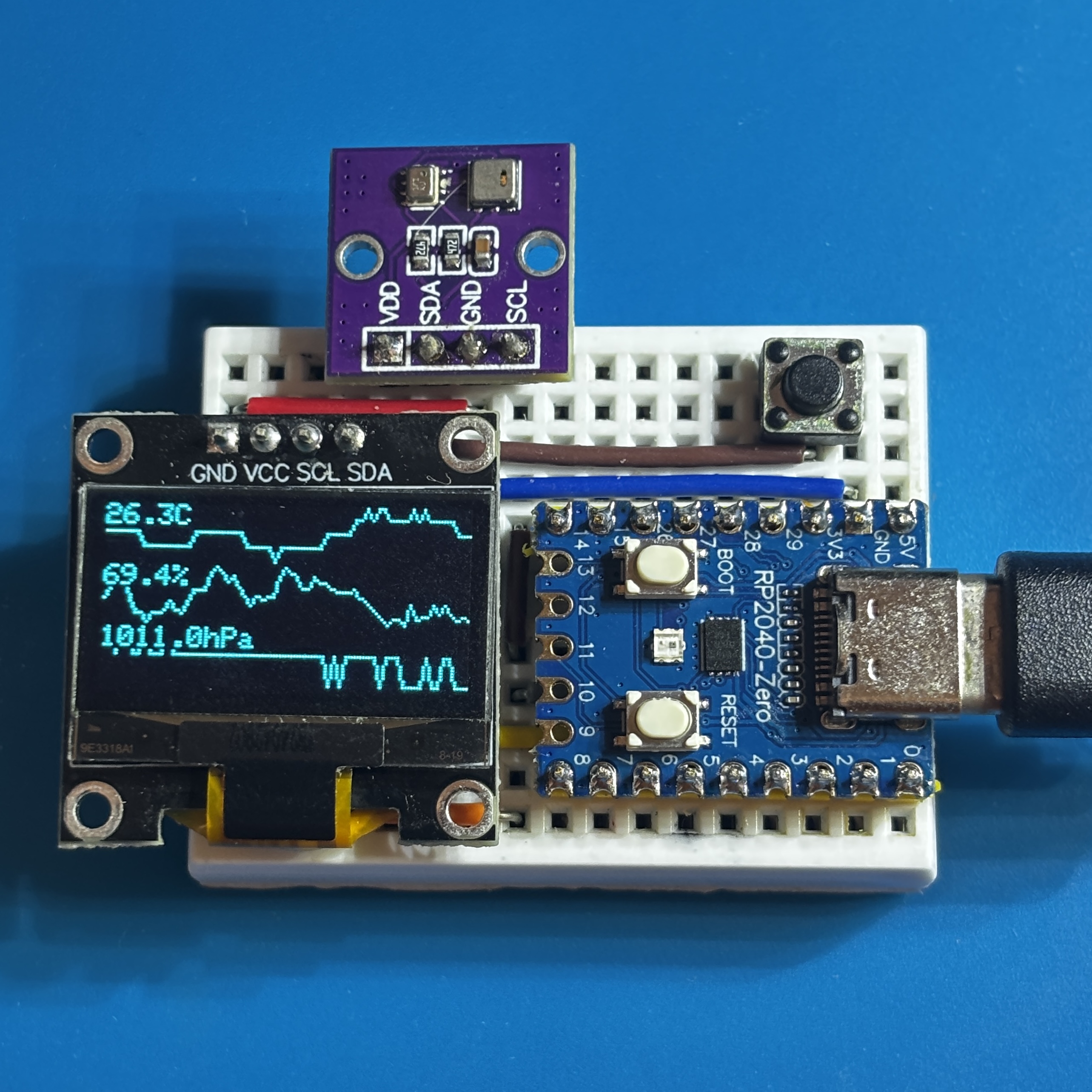

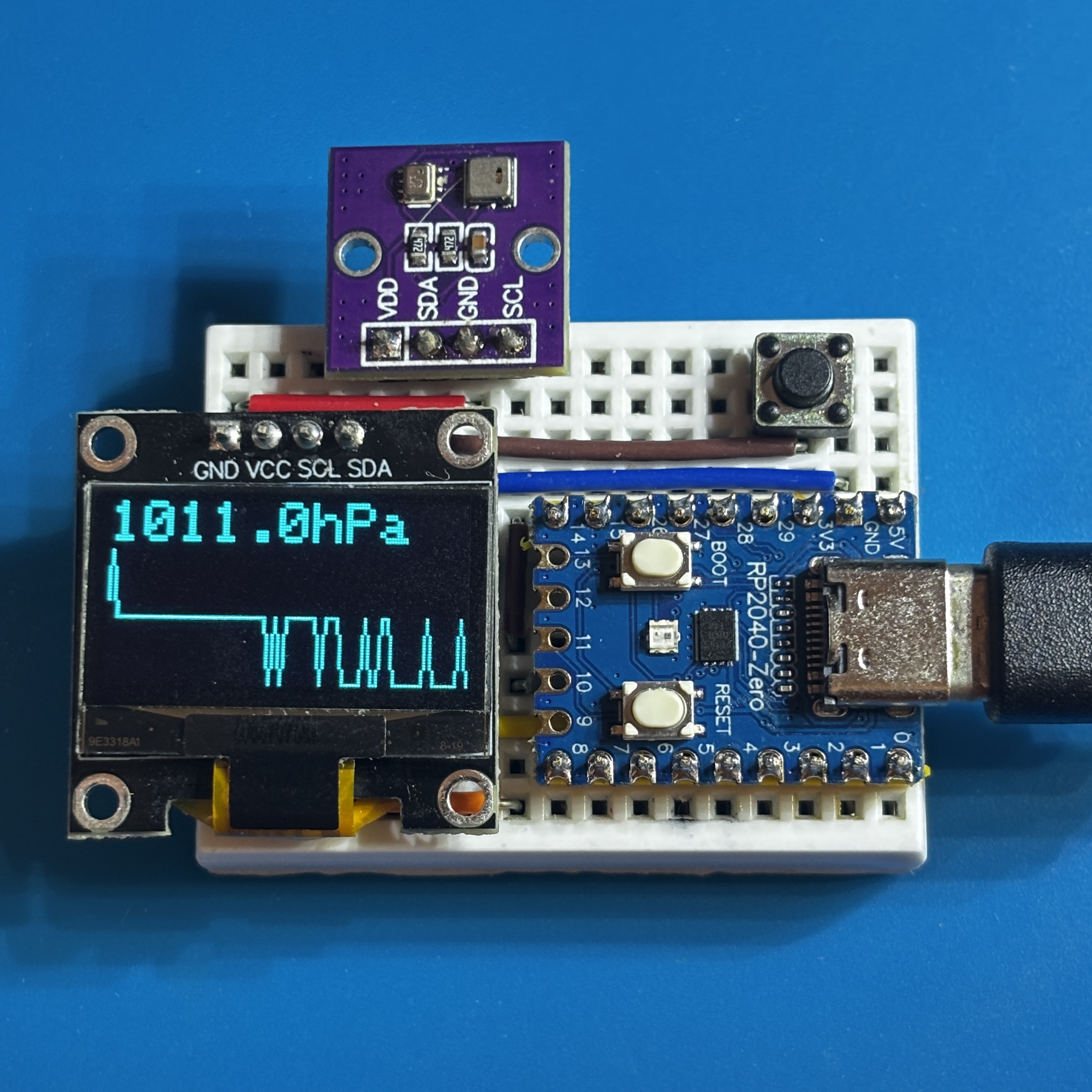

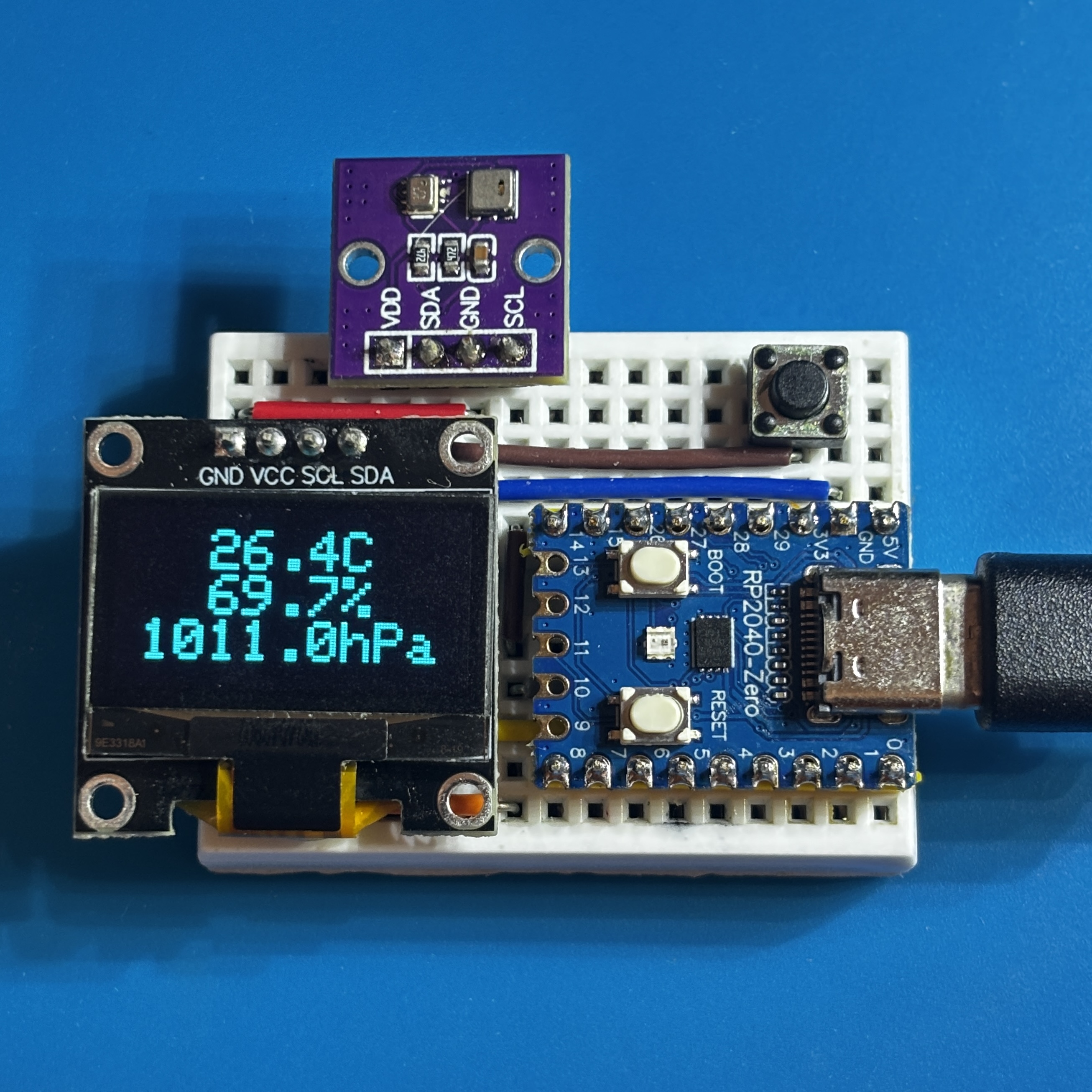

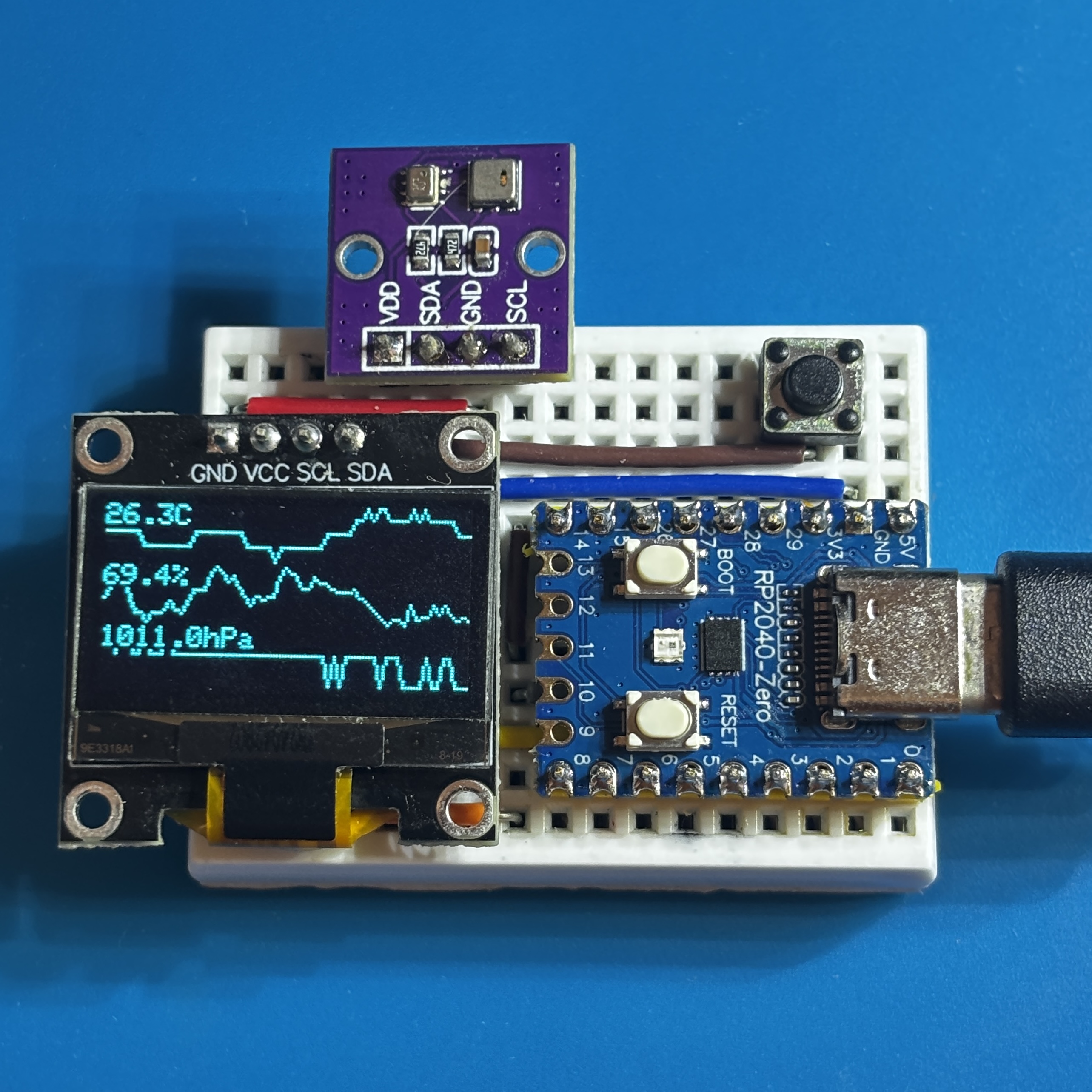

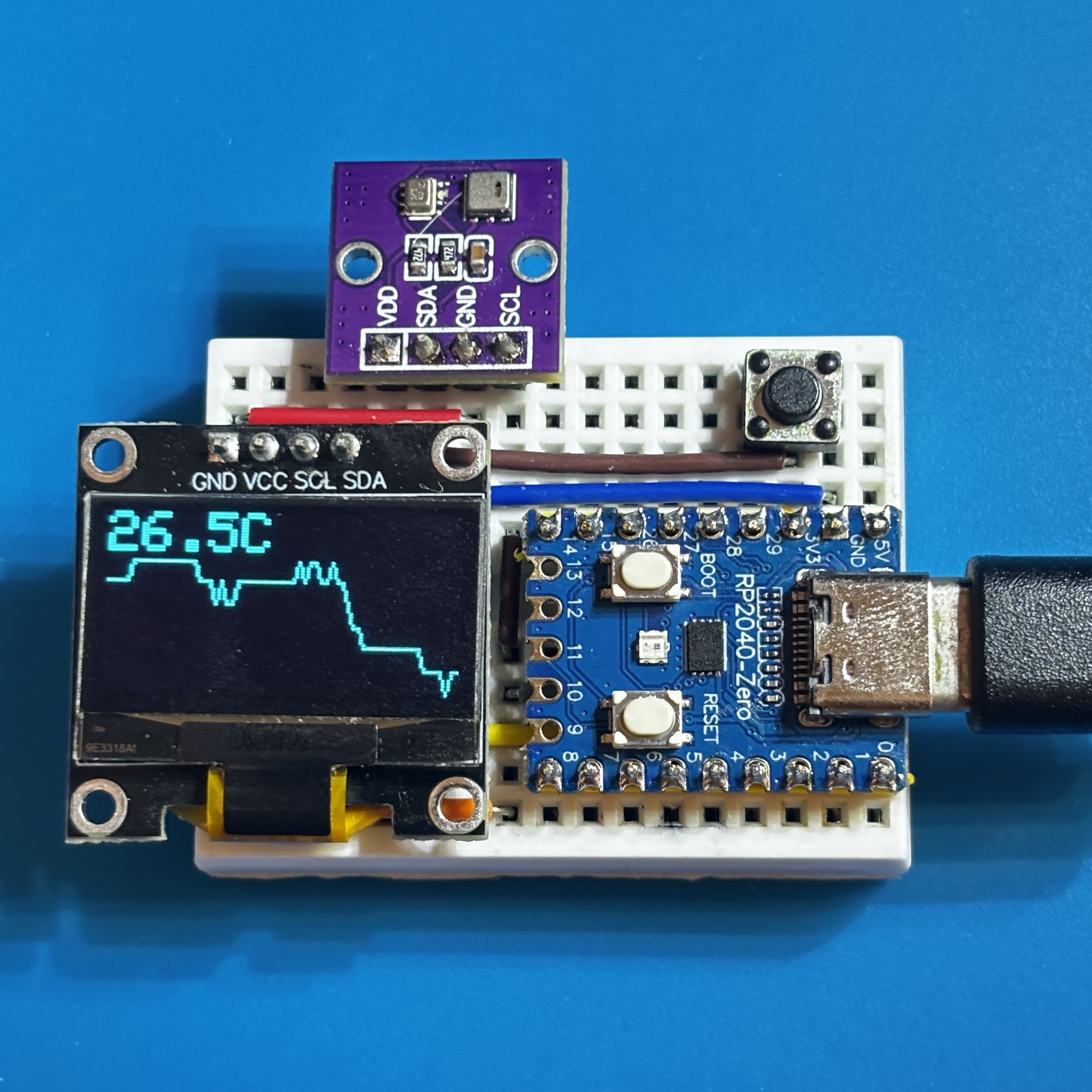

ボタンを押すと、表示パターンが切り替わります。
ソースコード
以下の GitHub レポジトリでソースコードを公開しています。
関連記事
※ デラックス版の記事はコチラ
