簡易スマホ用モバイルバッテリー自作

「スマホ用モバイルバッテリー」を自作してみました。
充電回路は本格的に作ると非常に難しいので、保護回路はFUSEとリチウムイオンバッテリー頼みっつー技術者らしからぬ発想の簡易的なやつです。

主な仕様は下記の通り。
　
電池容量：定格7.4V　4600ｍAh
出力：5.4V１A×２ポート（USB）　
充電電流：アンドロイドは１A、iPhoneは500mA。
USBケーブル：タイプA（メス）－micro usbタイプB(オス）。
type Cは変換コネクタで応用。一応ライトニングケーブルも利用可。
　
容量は少ないけど安価なスマホなら2台分はそこそこ充電できる感じ。
以下に作成したモバイルバッテリーの詳細を記しますので、興味のある方は是非参考にして下さい。
※あくまで参考程度で。作るのは自己責任でお願いね♡てへぺろ。

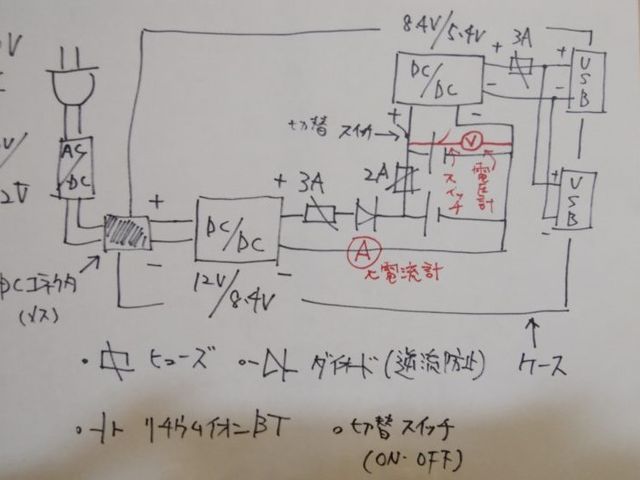

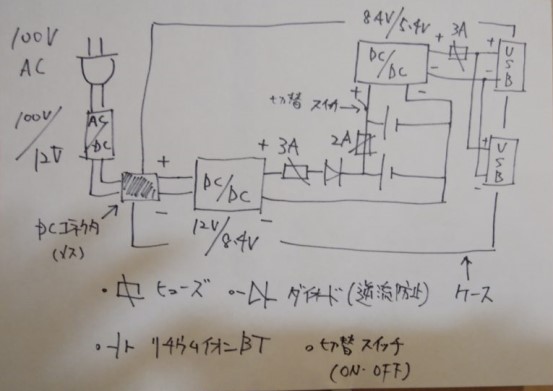

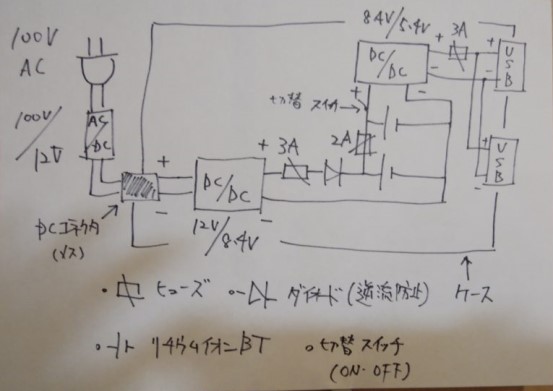

簡易的とはいえ、配線等を確認するのにはまず簡単な回路図を作成した方がいいですね。
今回は降圧レギュレーターやリチウムイオンバッテリー、FUSE、USBコネクタなど使用していますので、自分なりに分かり易く回路図を作成しました。
回路図が出来れば、次は必要な部材を揃えます。

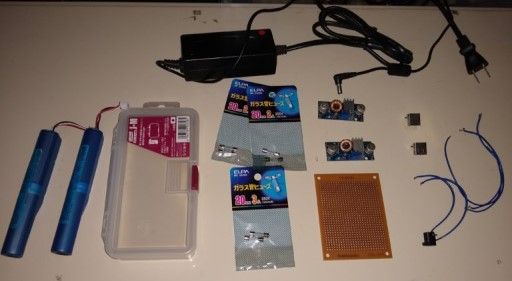

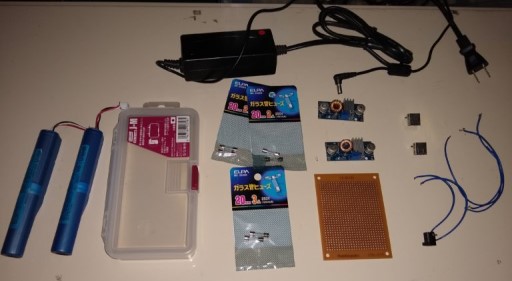

今回使用した部材は下記の通りです。

・ACアダプター　100V/12V　３A
・ACアダプターコネクタ(DCメス)

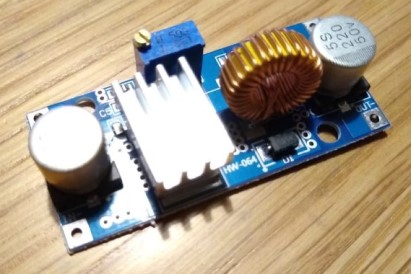

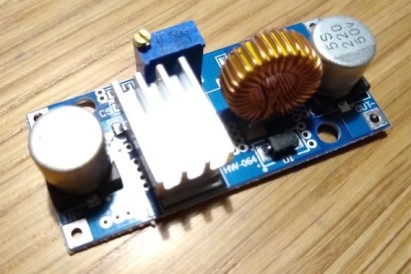

・DCDC降圧レギュレーター（XL4015）×２
・保護回路付きリチウムイオンバッテリー　定格7.4V　2300ｍAｈ×２（並列使用）
・USBコネクタタイプA（メス）×２
・FUSE 2A×1　３A×2
・ダイオード　×１（順電流３A以上、逆電圧１０V以上）
・収納ケース　×１
・導線
・半田、半田小手
・マルチテスター
・プリント基板
・切り替えスイッチ × 2
・電圧、電流モニター　× 1

家にある使っていないアダプターとか電池とか利用できるものもあるかと思います。それを使えば費用は安くなりますね。筆者の場合電池とかアダプタとかが使ってないやつがあったので、比較的安く作れました。￥1500位か。電池が無けりゃ高いからちょいとネックですね。

始めにレギュレーターの出力電圧を調整します。
今回は２段に分けて降圧してるので、まず前段の12V/8.4Vから調整します。
これはリチウムイオンBTの充電電圧になるので、リチウムイオンバッテリの最大電圧（今回の場合定格は7.4Vですが、最大は8.4V）にあわせます。
次いで後段のレギュレーターの調節、これはスマホの充電電圧に合わせるので通常であれば5Vに合わせますが、今回は5.4Vにしています。
後述しますが、充電回路に制御IC等を使用しなければ5Vでスマホの急速充電（１A以上）が出来ません。USBの電圧仕様が５V±10％ですので、最大5.5Vまでが範囲内であり、上げる事が可能。今回は5.4Vまで上げて、急速充電にする算段です。

後は回路図通り、極性に気を付けて部品をつなげていきます。
ダイオードはリチウムイオンバッテリーを充電していない時の逆流防止で取り付けています。
完成後、使用していない時に2次側のレギュレーターに電流が流れていた為、切り替えスイッチ（単なる手動でON/OFFのもの）を回路図の箇所に取り付けました。使用しない場合、OFFにして回路をオープンにします。使用する場合はONにして回路を繋げます。

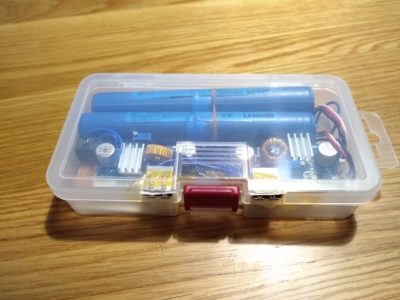

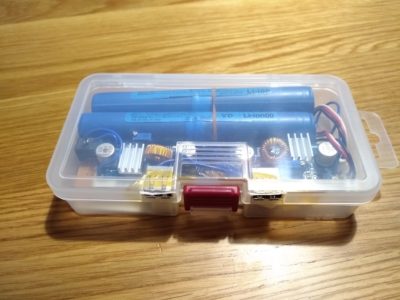

最終的にケースに納めなければならないので、その辺を考慮して回路を組み立てなければいけません。
センスが問われる所であります。

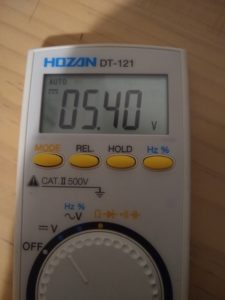

組立が終われば、もう一度電圧のチェックを行います。

①リチウムイオン充電時の8.4V、5.4Vチェック
リチウムイオン電池を抜いた状態にてテスターで前段レギュレーターの出力箇所8.4V、終段レギュレーターの出力箇所5.4Vを確認。

②ACアダプタを抜いた状態でのリチウムイオンBT電圧、及び5.4Vチェック
リチウムイオン電池を取りつけた状態でバッテリの電圧が終段のレギュレーター入力に印可されているか、5.4Vで出力されているかの確認。

テスターで計る場合は測定したい箇所の回路に直列で接続しなければならないため少し面倒ですが、必ずチェックが必要です。

①リチウムイオン充電時の電流値
ACアダプタを接続し、出来れば各バッテリのプラス側にテスタを直列に挟んでそれぞれ計測。各バッテリーに電流が流れていればOK。
※バッテリの電圧残量により電流値が左右されます、７～8Vまでは各バッテリに500ｍA～1.5A位流ます。また、各バッテリの元の電圧にばらつきがあれば、流れる各バッテリの電流値にもばらつきが出ます。基本２つのバッテリは同じ電圧で充電を始めるのが望ましいですね。

②スマートフォン充電時の電流値
ACアダプタを抜き、リチウムバッテリでのスマートフォン充電電流を計測します。これもテスタでは面倒ですが、USBコネクタのプラス端子に直列にテスタをはさんで計測。後述する充電ケーブルの加工をしていない状態であれば、500ｍA前後流れます。※スマホが満充電近くない場合。
スマホの充電電圧を5.4Vに上げていますが、まだそれだけでは急速充電は出来ませんので、500ｍA前後流れていればOKです。

前途した5.4Vの電圧のみではスマホが急速充電できません。
というのも、急速充電は充電ケーブルのデータラインの信号をやりとりして初めて作動する仕組みになっている為です。
今回は回路に制御ICは乗せていませんので、データラインは使用していません。
そこで、ケーブルのデータラインを加工する事で強制的に急速充電する方法があるので、それを使います。

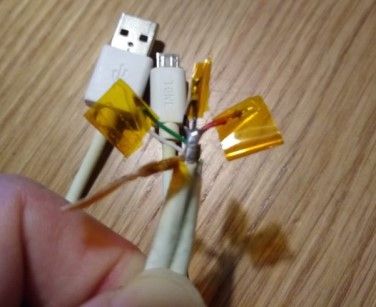

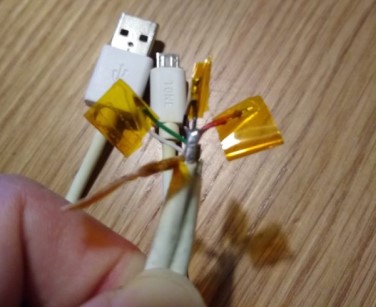

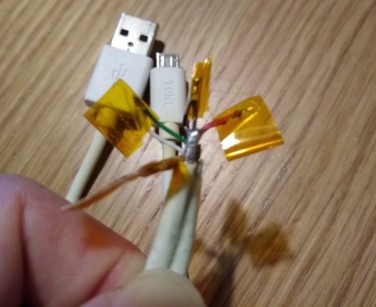

至って簡単で、充電ケーブルのスマホ側、D+とD-を短絡させるだけでOKです。※緑と白の線を短絡させる。その他は同じ色同士接続。
これで、１A位電流が流れるようになります。
満充電近くなると必然的に電流値は下がりますので安心です。
※タイプCケーブルは加工できません。タイプCのスマホの場合、USBタイプBのケーブルを加工し、タイプCの変換コネクタ取り付けでOKです。

※基本アンドロイド端末対応になります。

※今回の急速充電についてはiPhoneは対応していませんが、充電は出来ます。500ｍAで我慢にはなりますが。

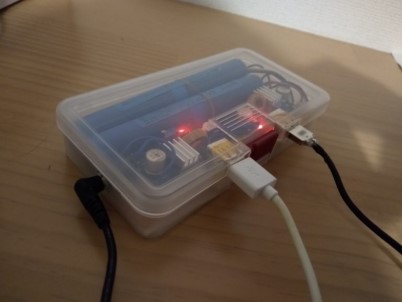

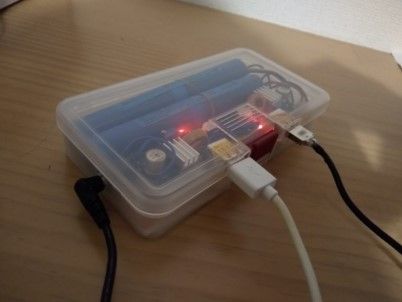

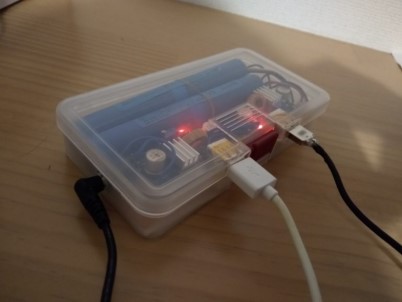

シンプルな構成ですが、以上でモバイルバッテリーの完成です。
今回の仕様だと、大体スマホ２台分は急速充電（つっても１A程度だけどねー）で利用出来ます。２台同時充電もOK。
モバイルバッテリの充電には多少時間がかかりますが、だいたい半日ほど充電すれば8.4V近くまでいきますね。
ただ、モバイルバッテリの満充電のタイミングが分からないのがネックではあります。LEDで試行錯誤しましたが、どうやら制御ICがないと難しいみたい。
時間で予測するか、都度バッテリの電圧を確認するか。。

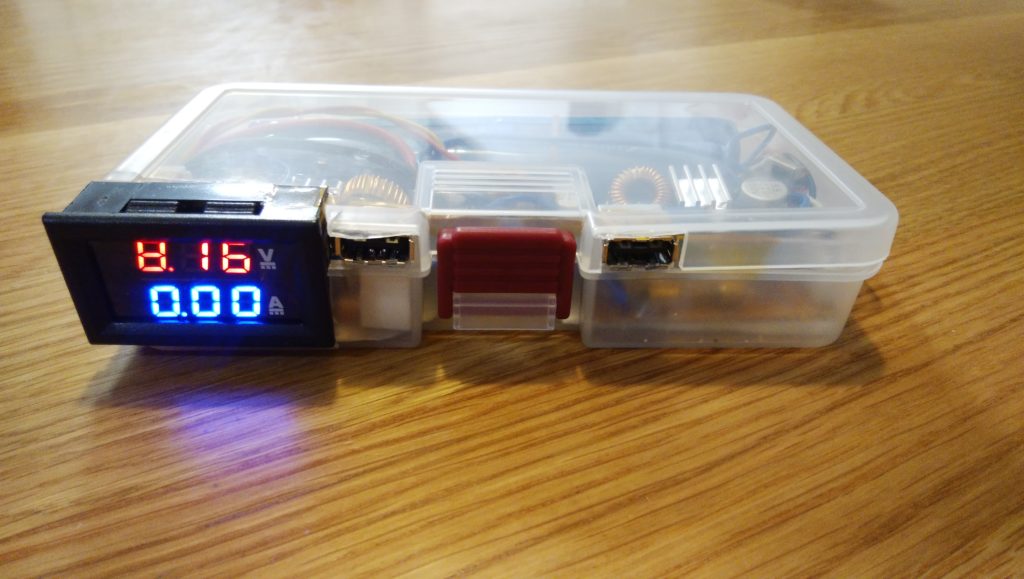

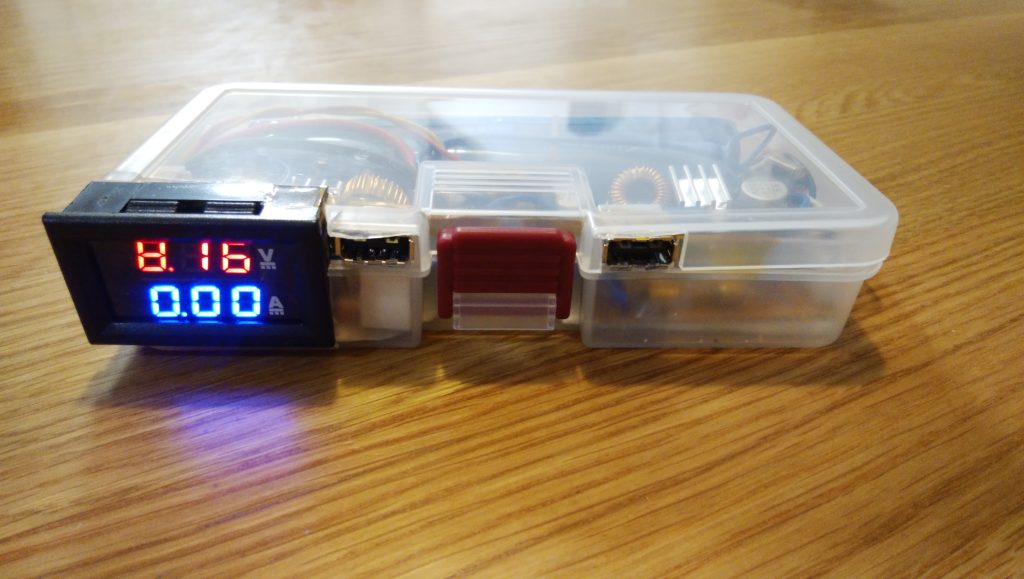

ってことで、「電圧、電流表示パネル」を回路に取り付けて、リアルタイムに電圧の可視化が出来るようにします。

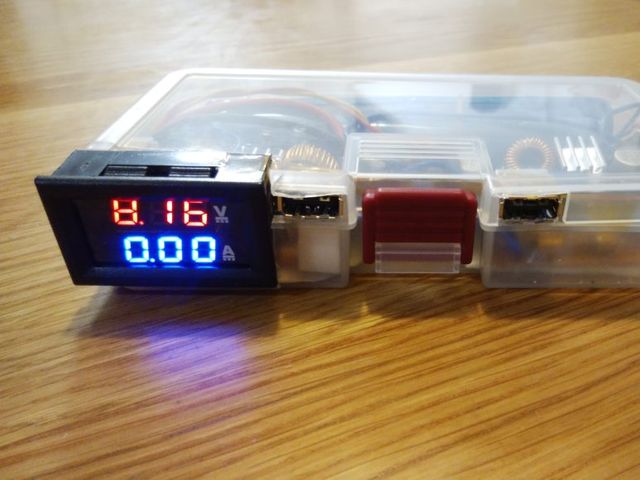

リチウムイオンバッテリーの充電状態を可視化できる電圧、電流モニターを使用します。品名：DE-2645-02

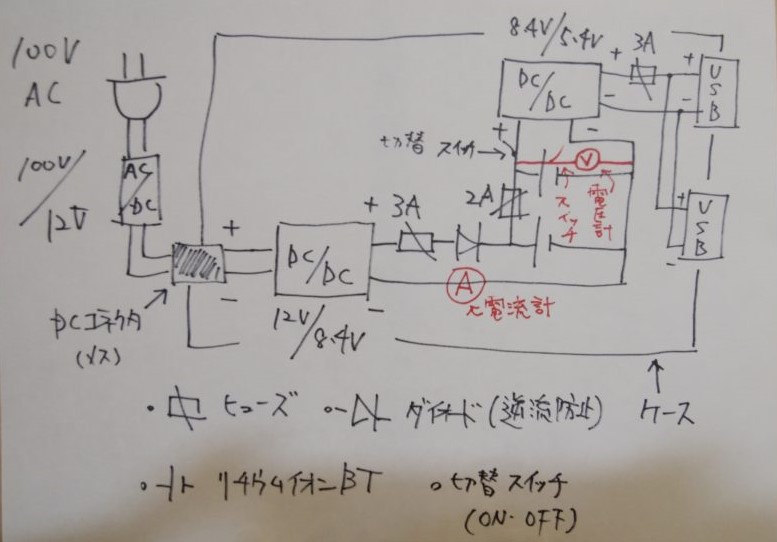

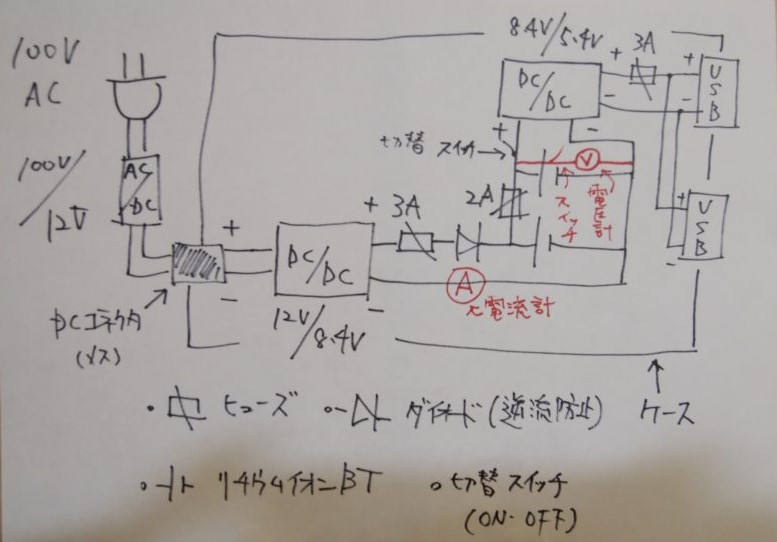

図の箇所に取り付けでリアルタイムに充電状態（電圧、電流）が確認できるようになりました。これで満充電のタイミングが分かるようになります。
満充電になれば、電流値が0になるので、そこが充電終了のタイミングです。
また、このモニター待機時に消費電流が流れるので、使用しない時はOFFにするため、切り替えスイッチを図の箇所に取り付けました。

※モニタの電源は電圧計の箇所から取り出しています。

今回、リチウムイオンバッテリーの容量（ｍAh）を増やす為に並列で使用していますが、巷ではこれが危険だといわれています。（いたる所で使われてますけどね。）
理由は、１つのバッテリが何らかの要因で故障し、電圧が一気に低下した場合、もう１つのバッテリから急激に大きな循環電流が流れてしまうからです。

※循環電流：並列使用の場合、互いのバッテリは同じ電圧になるように電流を流しあいます。

問題はそれが起きた時に回路を分断する事です。一応今回の回路には異常時に回路を分断出来るよう、FUSEを取り付けています。
とにかく、冒頭に書いた通り超簡易的なものになりますが、一応モバイルバッテリーとしての役目を果たしてくれています。
手間は多少かかるけど、まあ詰まる所自己満足ですね。市販の買った方がいい事は明白ですから。
ただ、自作する事に意義があるんすよね。
以上です、参考になれば幸いです。
