2進数アドベントケーキ🍰

エンジニア界隈ではクリスマスにアドベントカレンダーを通してブログ記事を公開する文化が浸透してきていますね。このアドベントカレンダーの文化をよりインタラクティブに体感するためにマイコンとLEDを用いた簡単なアドベントケーキを作りました。

完成品動画
https://youtu.be/rsNclRpT058

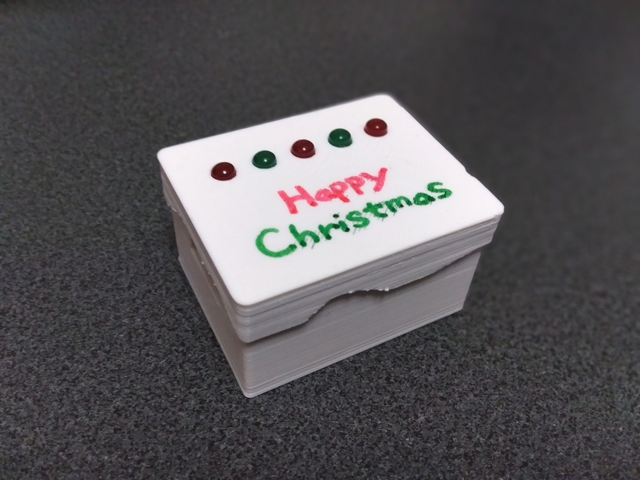

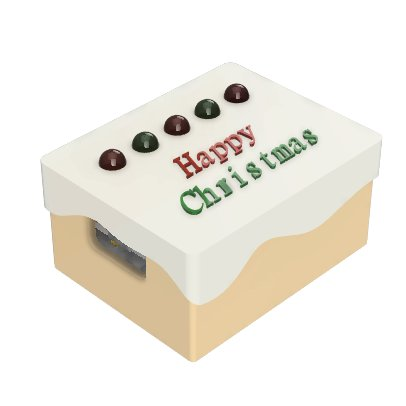

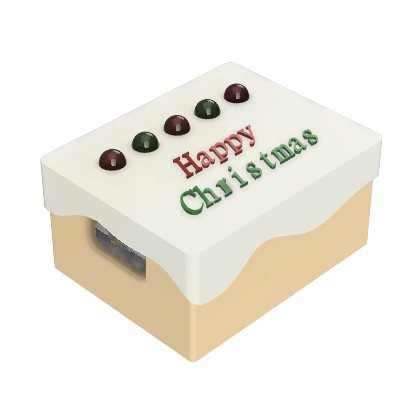

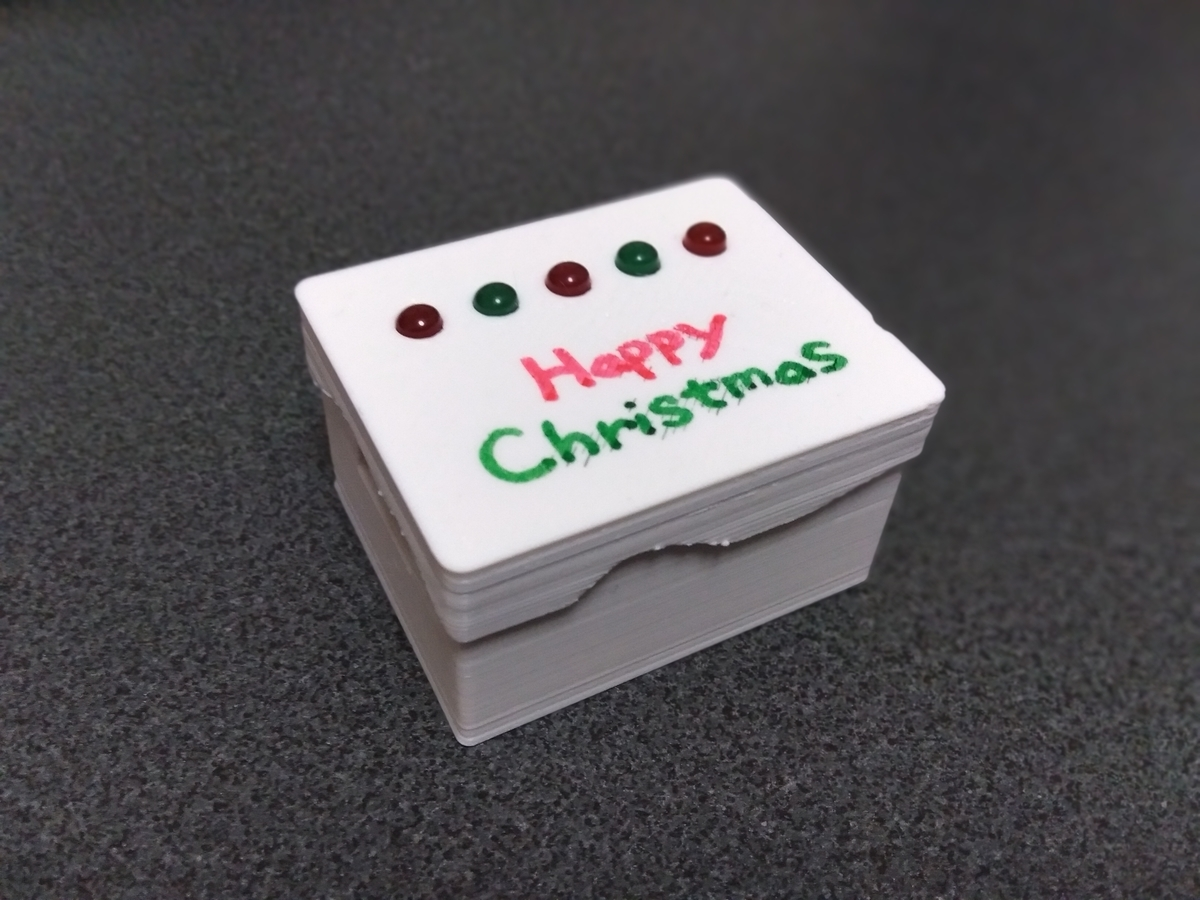

ハード設計はFusion360で行い、もともと単なるArduino Nanoの保護ケースとして設計していたものに、クリーム的な波とLED用の穴を加えてケーキらしくしました。
設計データ：https://a360.co/2rfe0O2

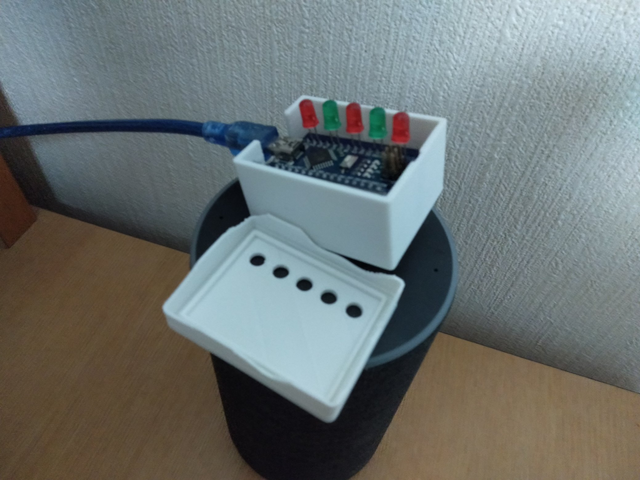

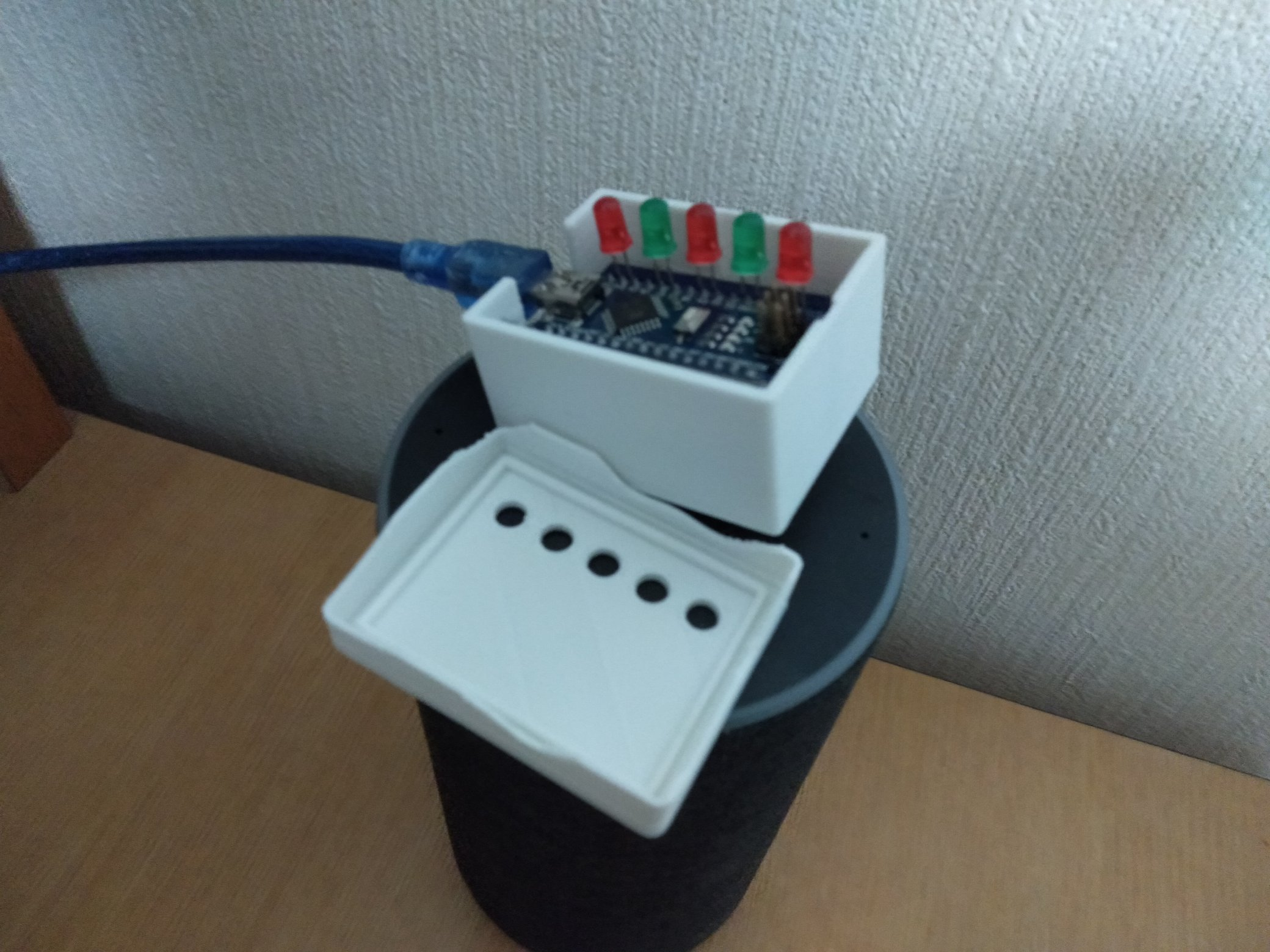

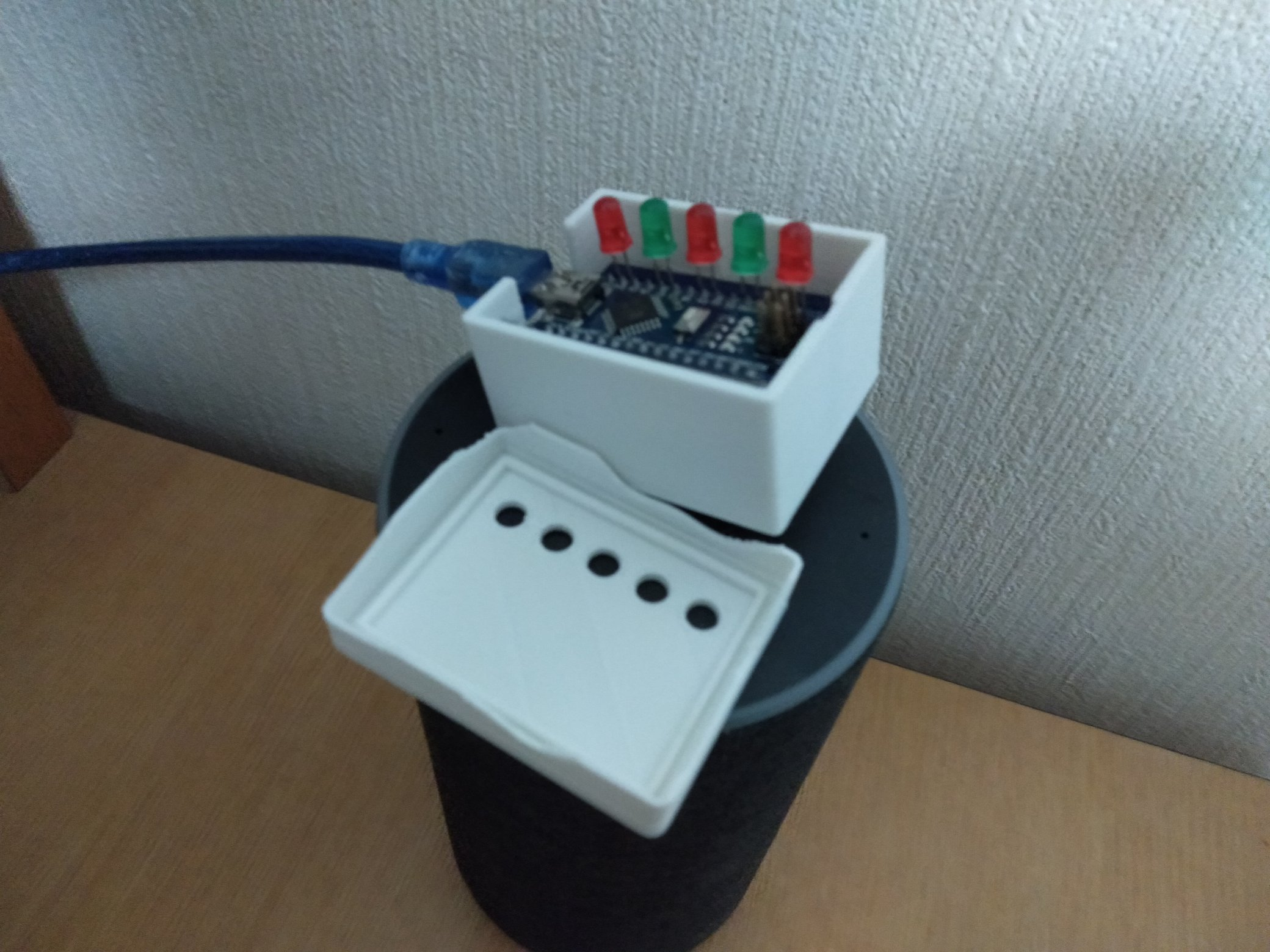

中身はこんな感じでArduinoUnoと小さめのブレッドボード、それに等間隔にLEDを指しています。

回路的には結構怒られそうですが抵抗なしで各ピンをON/OFF切り替えするだけで、このサイズのシンプルな構造を実現しました。とりあえず燃え尽きることなく動いてたのでヨシ！

プログラムはAruduino IDEで以下の通り。


int day=17; // 残り日数
int value[5];
int anode[]={11,8,5,2,0};
int casode[]={1,4,7,10};

void setup() {
  //Serial.begin(9600);
  pinMode(0, OUTPUT); //2^0
  pinMode(1, OUTPUT); //GND
  pinMode(2, OUTPUT); //2^1
  pinMode(4, OUTPUT); //GND
  pinMode(5, OUTPUT); //2^2
  pinMode(7, OUTPUT); //GND
  pinMode(8, OUTPUT); //2^3
  pinMode(10, OUTPUT); //GND
  pinMode(11, OUTPUT); //2^4
  for(int p=0;p<4;p++){
    digitalWrite(casode[p], LOW);
  }
}

/* 10進数-->2進数変換関数 */
void ChangeFunc(
unsigned long int DecimalNumber, /* 10進数[in] */
char* BinaryString) /* 2進数文字列化[out] */
{
  int i,k;

  for(i = 0, k = 4; k >= 0; i++, k--)
  {
    if((DecimalNumber >> i) & 1)BinaryString[k] = '1';
    else BinaryString[k] = '0';
  }
  BinaryString[i] = '\0';
}

void loop() {
  int i;
  char BinaryString[5]; /* 2進数文字列化 */

  ChangeFunc(
  day, /* 10進数[in] */
  BinaryString); /* 2進数文字列化[out] */
  /* シリアルポートに文字列を出力 */
  /*Serial.print(day, DEC);
  Serial.print("\n");
  Serial.print(BinaryString);
  Serial.print("\n");
  */

  for(int i=0;i<5;i++){
    if(BinaryString[i]=='1'){
      digitalWrite(anode[i], HIGH);
    }
    else digitalWrite(anode[i], LOW);
  }
  delay(86400000UL);
  day = day-1;
  while(day<=0){
    for(int s=0;s<5;s++){
      digitalWrite(anode[s], HIGH);
    }
    delay(1000);
    for(int n=0;n<5;n++){
      digitalWrite(anode[n], LOW);
    }
    delay(1000);
  }
}
