【CalicoCPU】爆弾ゲーム

自作CPU Advent Calendar 2022 11日目

CalicoCPU で動作する爆弾ゲームを作った。

爆弾の前にスイッチが何個か並んでいる。
そのうち1個だけ、押すと爆弾が爆発するスイッチがある。

複数人で遊ぶ場合
- まだ押されていないスイッチを順番に1個ずつ押していく。
- 爆弾を爆発させた人が負け。
1人で遊ぶ場合
- スイッチを押していく。
- 爆弾を爆発させたらゲームオーバー。
- 爆弾を爆発させずに押していないスイッチを1個だけにできたらクリア。

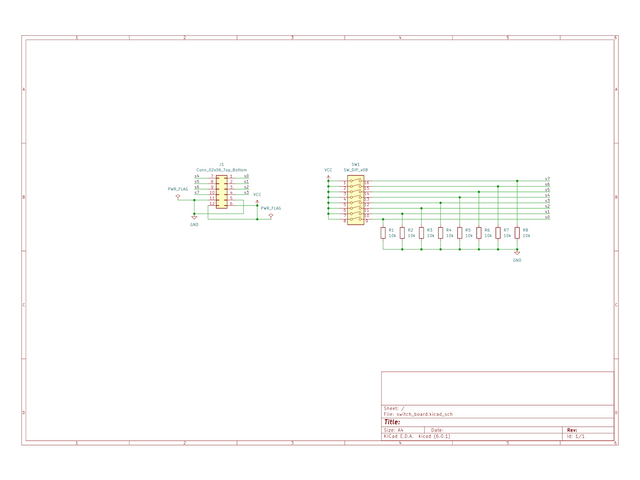

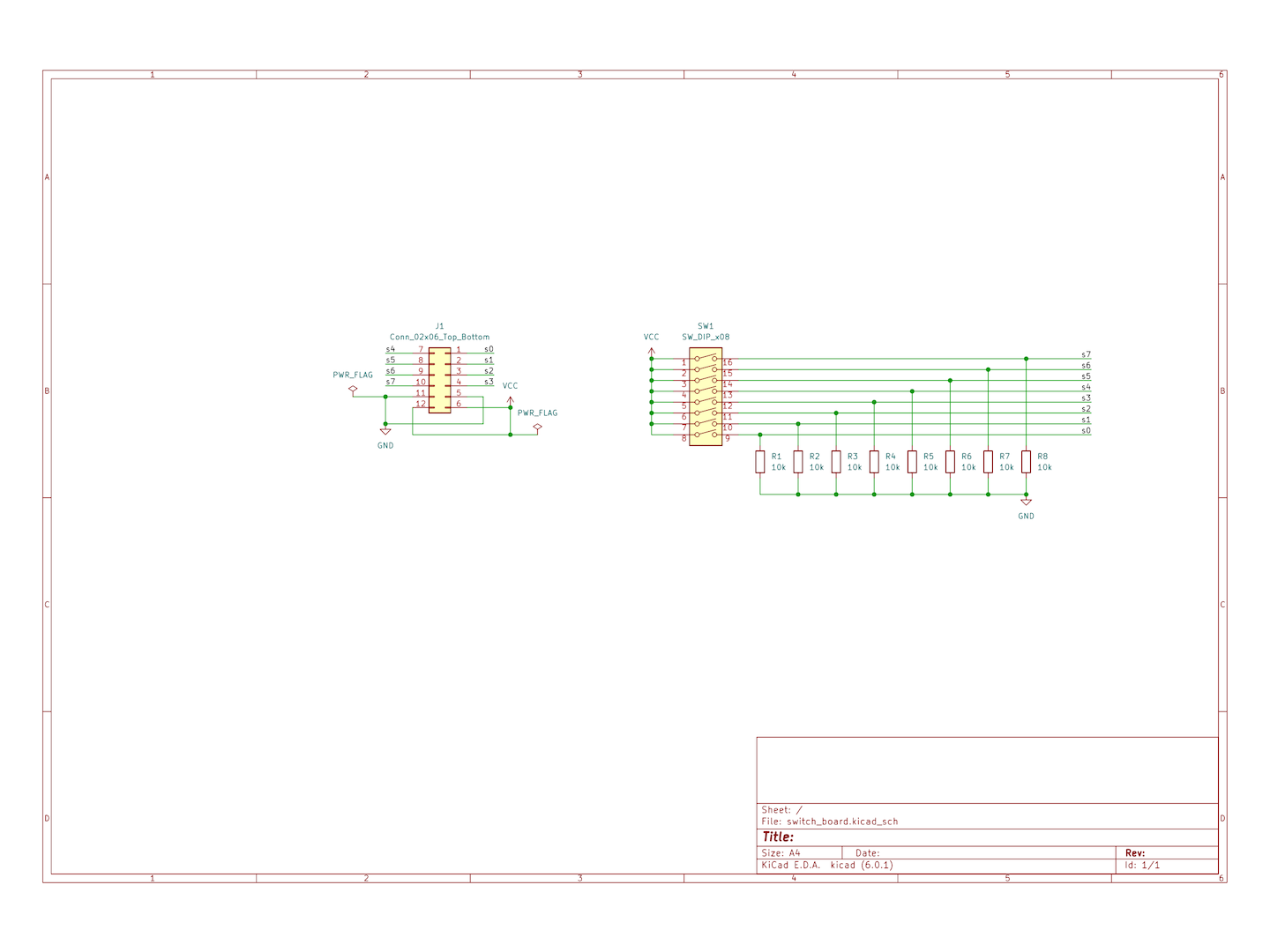

基板設計データ

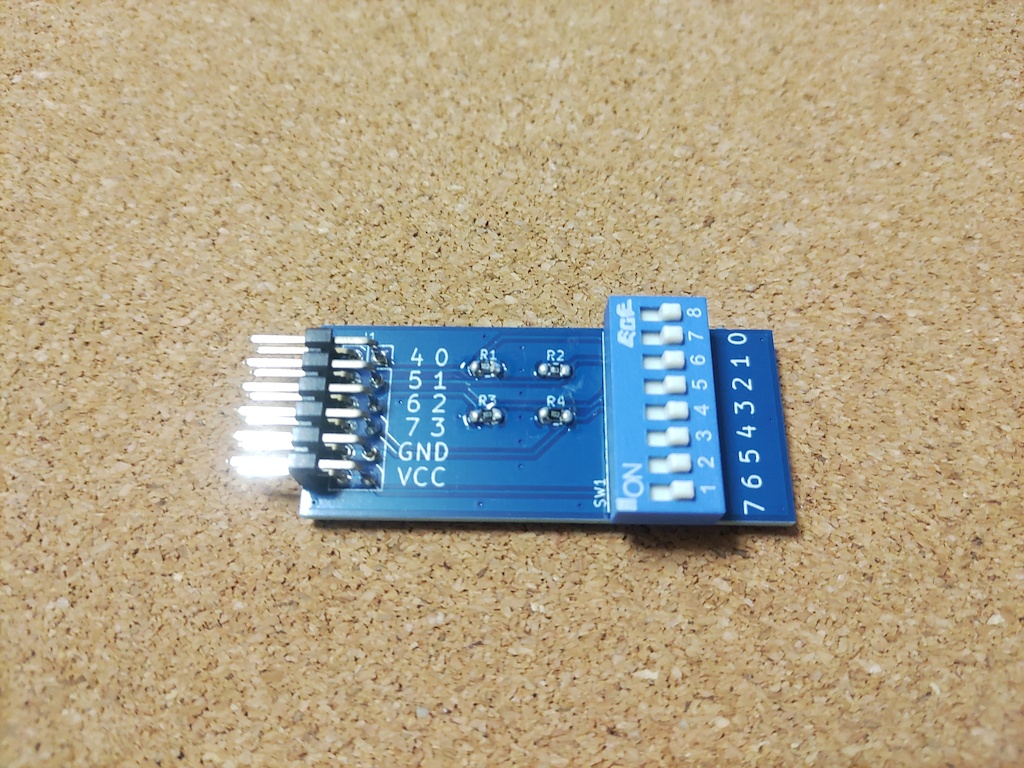

8回路のディップスイッチで8桁の入力をする。
2進数を入力しやすいよう、ビットの対応は右から左になっている。

レジスタを見ると爆破スイッチの位置がわかってしまうので、レジスタの表示を隠す。
PORT0の下位ビットに 2-way Buzzer Board を、PORT1に Octet Switch Board を接続する。
プログラムを実行する。「初期化中」を表すled1が点灯する。
PORT1の入力を非0にする。爆破スイッチの位置の抽選が行われる。
PORT1の入力を0にする。爆破スイッチの位置が決定し、ゲーム開始となる。
PORT1に接続したスイッチを1個ずつONにしていく。
爆破スイッチをONにすると、「爆発」を表すled2が点灯し、ブザーが鳴る。

MikeAssembler でアセンブルできる。


target calico

	; PORT0 の0ビット目(ブザー)、2ビット目(初期化中)、3ビット目(爆発)を出力にする
	MOVI A, 0xD
	DRIVE 0, A
	; 初期化中をHIGHにする
	MOVI A, 4
	OUT 0, A
	; PORT1 の入力がゼロでなくなるまで待つ
	MOVI C, init_wait_nonzero
	MOVI D, init_wait_zero
init_wait_nonzero:
	IN B, 1
	JNZ B, D
	JNZ C, C
	; PORT1 の入力がゼロになるまで、爆破スイッチの位置をルーレットする
init_wait_zero:
	ADDI A, 1
	IN B, 1
	JNZ B, D
	; ルーレットの結果(Aレジスタ)を爆破スイッチの位置(Bレジスタ)に変換する
	MOVI B, 1
	MOVI D, init_no_shift_1
	MOVI C, 1
	AND C, A
	JNZ C, D
	SHL B, 1
init_no_shift_1:
	MOVI3 D, init_no_shift_2
	MOVI C, 2
	AND C, A
	JNZ C, D
	SHL B, 2
init_no_shift_2:
	MOVI3 D, init_no_shift_4
	MOVI C, 4
	AND C, A
	JNZ C, D
	SHL B, 4
init_no_shift_4:
	; 初期化中表示をLOWにする
	MOVI A, 0
	OUT 0, A
	; PORT1の爆破スイッチの位置がHIGHになるまで待機する
	MOVI C, explode
	MOVI D, game_loop
game_loop:
	IN A, 1
	AND A, B
	JNZ A, C
	JNZ D, D
explode:
	; ブザーと爆発表示をHIGHにする
	MOVI A, 9
	OUT 0, A
	MOVI C, explode_end
explode_end:
	JNZ C, C

以下は、アセンブル結果のHEXデータである。


:100000002D162412A6E9585F9B31585F61E5C3A104
:10001000828A9F45E7C300A2828A9F43E9C300A466
:10002000828A9F472012A387E3C7FB1806021BDFC3
:060030002912A387B59B15
:00000001FF
