Leafony AVR MCUリーフのブートローダーの書き込み方をまとめてみた

はじめに

Arduino ブートローダーとは、マイコン起動時に最初に実⾏されるプログラムで、Leafony AVR MCUリーフは、工場出荷時に書き込まれています。今回は、ブートローダの書き込み方をまとめてみました。

事前準備

Atmel ICE の用意

ブートローダーの書き込みに必要な装置、「 Atmel -ICE Basic 」を用意します。
http://akizukidenshi.com/catalog/g/gM-08285/

Atmel Studio 7のインストール

Atmel Studio 7をパソコンにインストールします。
https://www.microchip.com/mplab/avr-support/atmel-studio-7

Atmel Studio 7の書き込み

Atmel ICE と AVR MCU リーフの接続方法

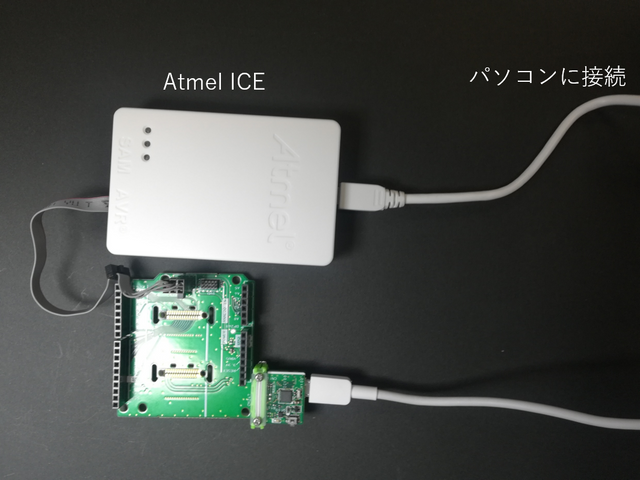

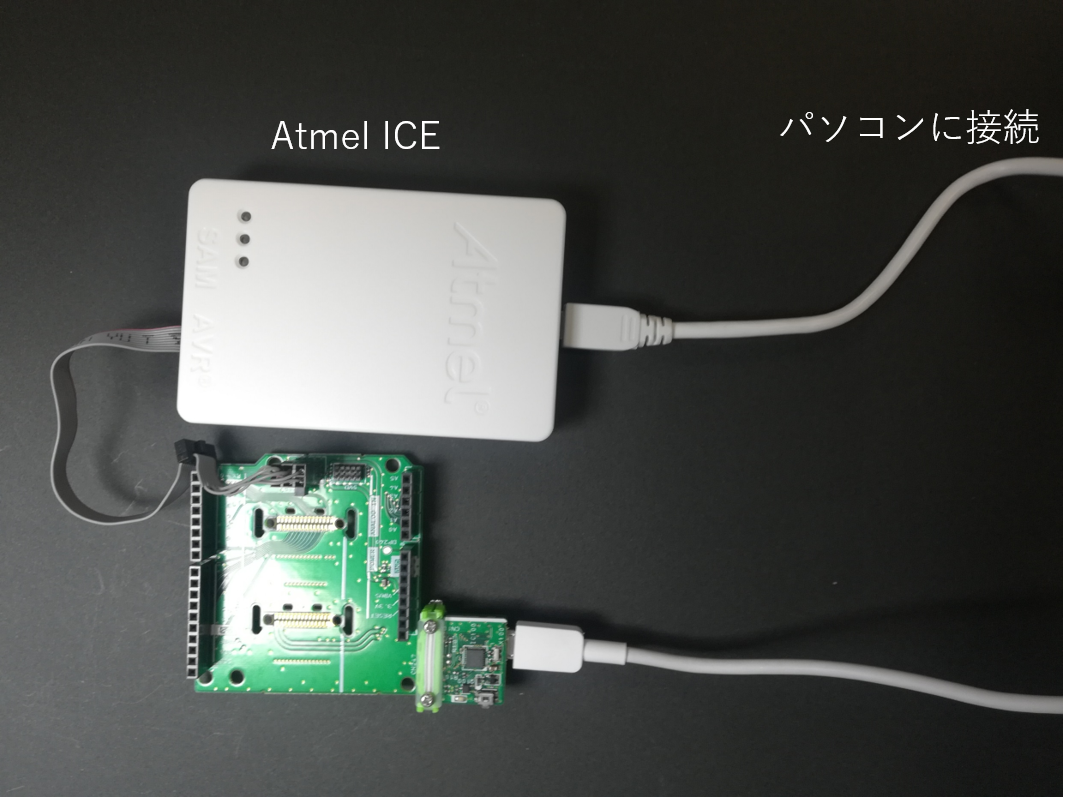

Shieldリーフに、AVR-MCU リーフとUSBリーフを接続し、Atmel ICEを接続しなす。
Fig.接続-1

プログラムの書き込み

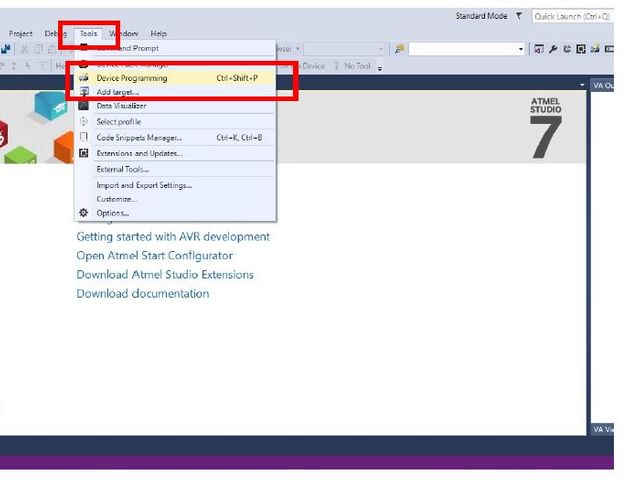

  1. [Tools]→ [Device Programming..]を選択して、[Device Programming]ダイアログを表示します。
    Fig.書き込み-1

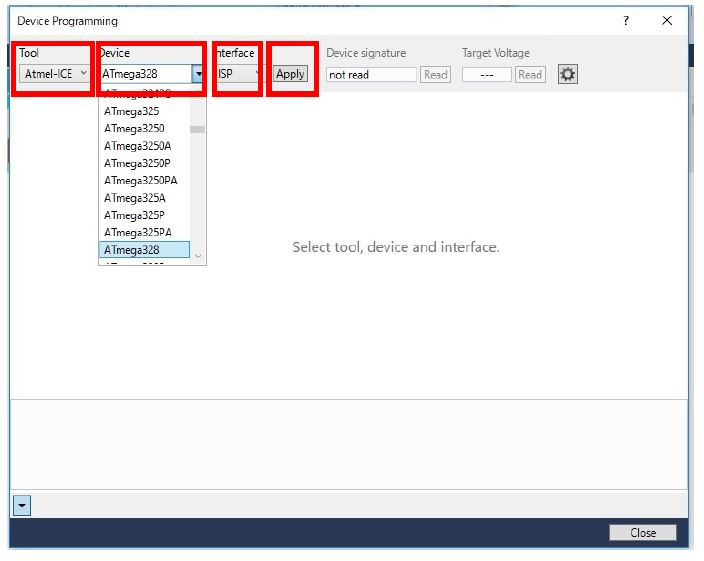

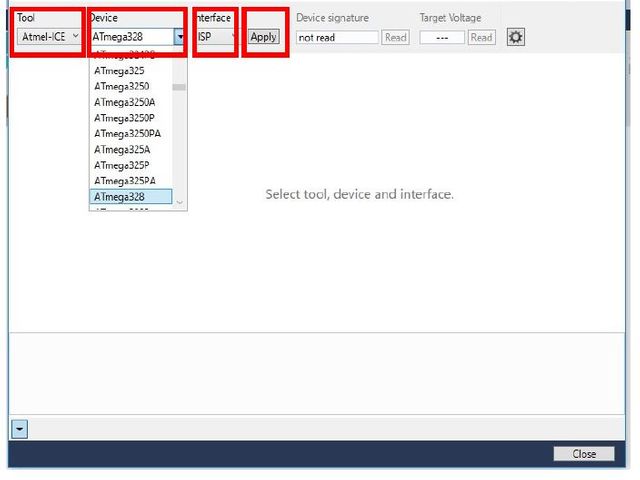

  2. Toolから「Atmel-ICE ..」を、Deviceから「ATmega328」を、Interfaceから「ISP」を選択し、[Apply]ボタンをクリックします。
    Fig.書き込み-2

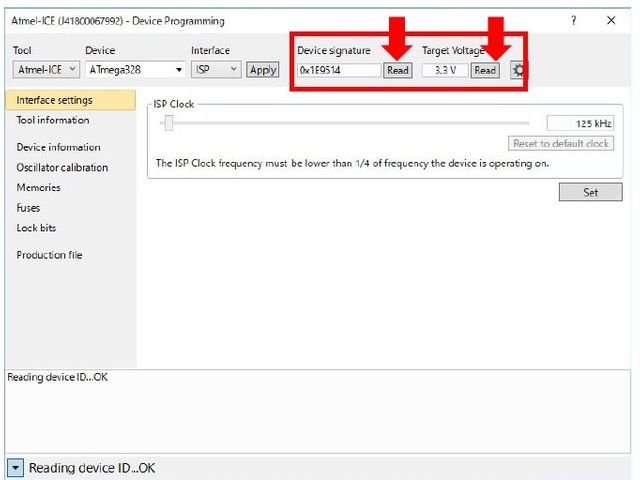

  3. Device signatureの[Read]ボタンと、Target Voltageの[Read]ボタンをクリックし、表示が出ていることを確認します。
    Fig.書き込み-3

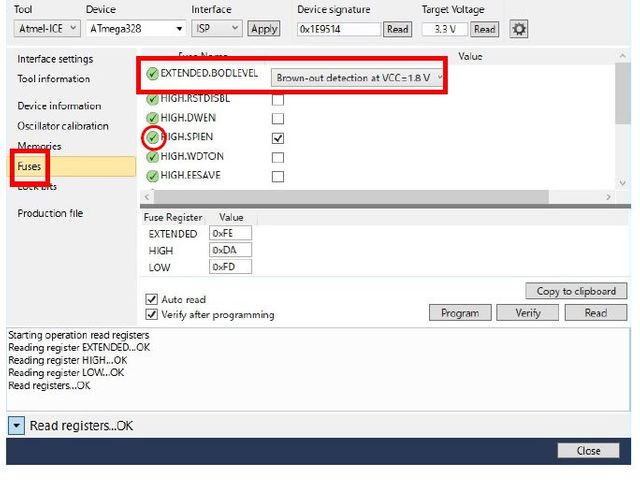

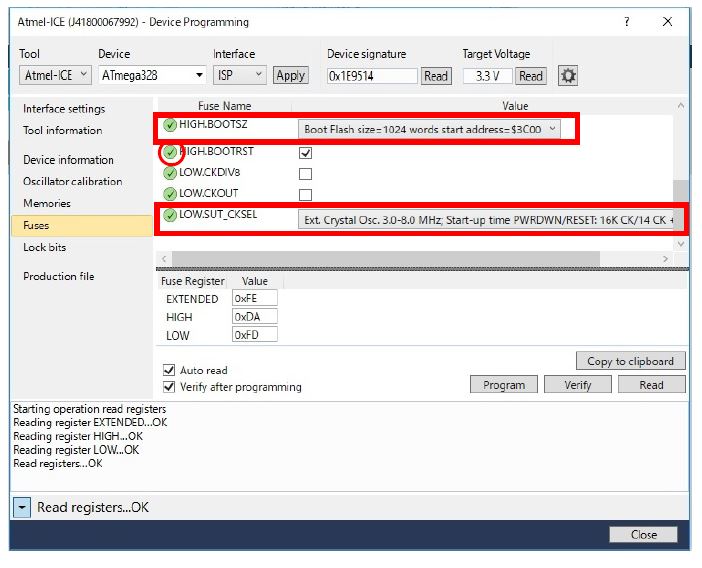

  4. 左側の[Fuse]ページを開き、赤枠内の通りに選び、下記項目(図の〇)にチェックを入れます。
    HIGH SPIEN
    Fig.書き込み-4.1

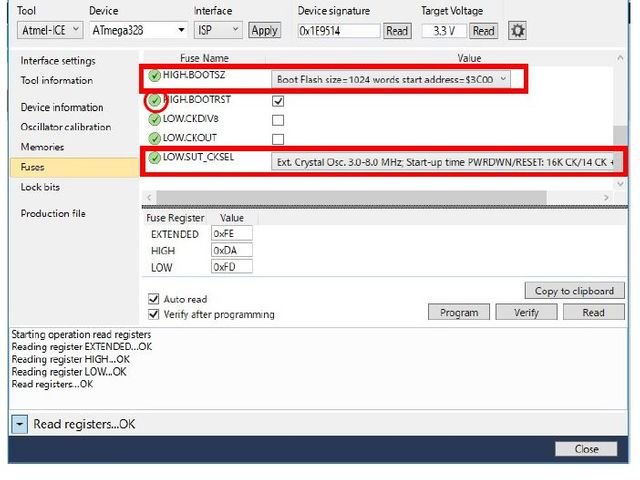

    HIGH BOOTRST
    Fig.書き込み-4.2

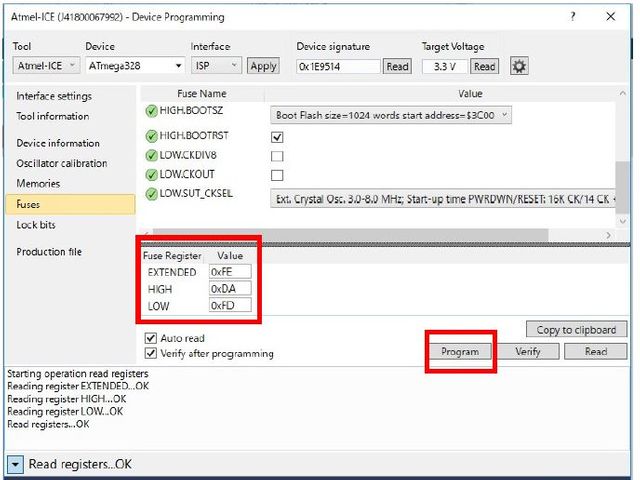

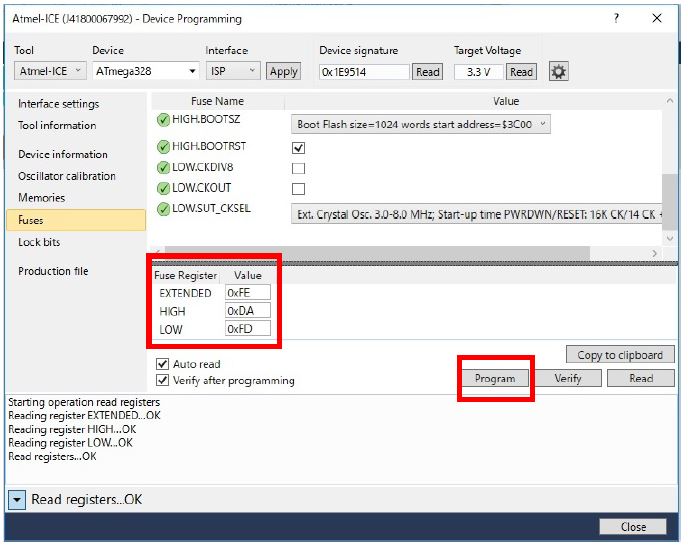

  5. 同ページ、Fuse Registerの下記の表示を確認して、[Program]ボタン→[Continue]をクリックします。
    EXTENDED →  0xFE
    HIGH →  0xDA
    LOW → 0xFD
    Fig.書き込み-5

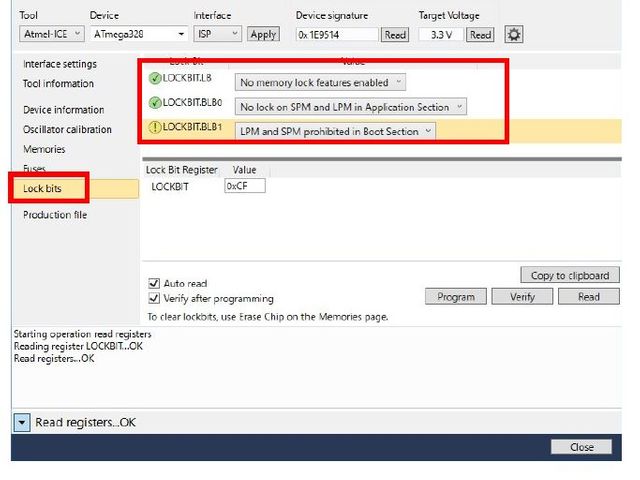

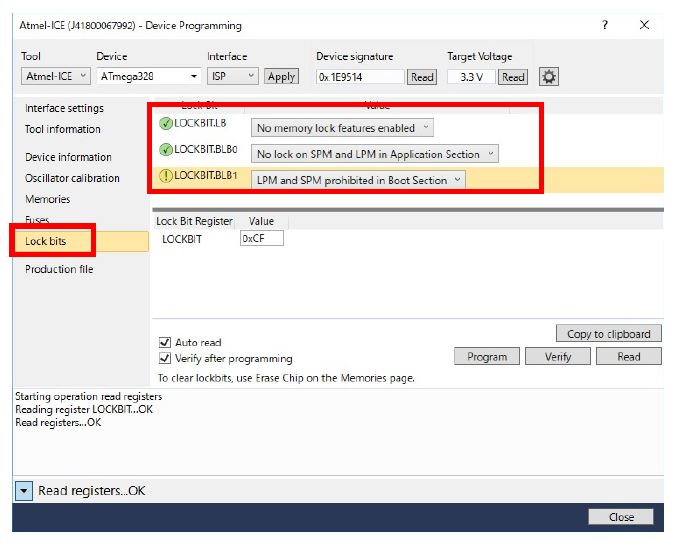

  6. [Lock bits]ページを開き、下記の通り選びます。
    LOCKBIT.LB  → No memory lock feature enabled NO_LOCK
    LOCKBIT.BLB0  →  No lock on SPM and LPM in Application Section NO_LOCK
    LOCKBIT.BLB1  →  LPM and SPM prohibited in Boot Section LPM_SPM-DISABLE
    Fig.書き込み-6

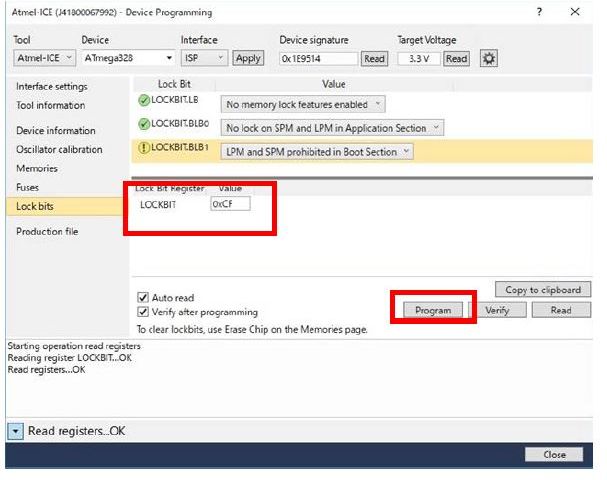

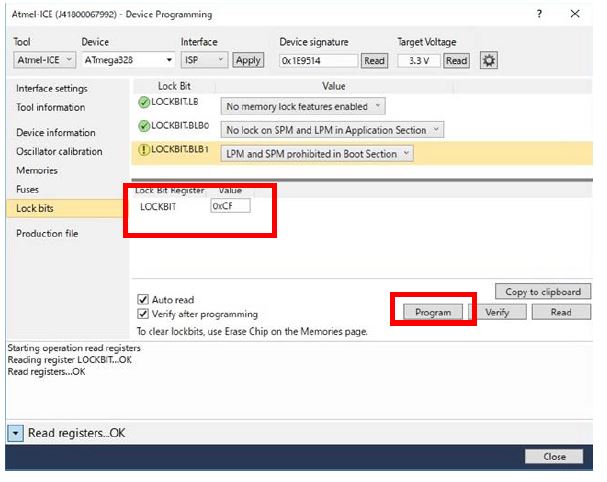

  7. 同ページ、Lock Bit Registerの下記の表示を確認して、[Program]ボタンをクリックします。
    LOCKBIT  →  0xCF
    Fig.書き込み-7

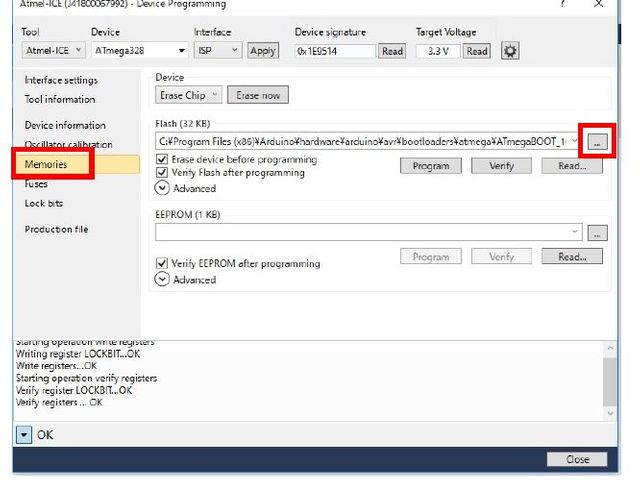

  8. [Memories]ページを開き、Flash(32KB)の […]ボタンをクリックして、Arduinoが保存されているCドライブから、下記のHEXファイルを選択します。
    c:\Program Files(x86)\Arduino\hardware\arduino\avr\bootloaders
    \atmega\ATmegaBOOT_168_atmega328_pro_8MHz.hex
    Fig.書き込み-8
    ※HEXファイルの場所  C:\Program Files (x86)\Arduino\hardware\arduino\avr\bootloaders\atmega
    (HEXファイルはArduinoIDEをインストールしていれば入っている。)

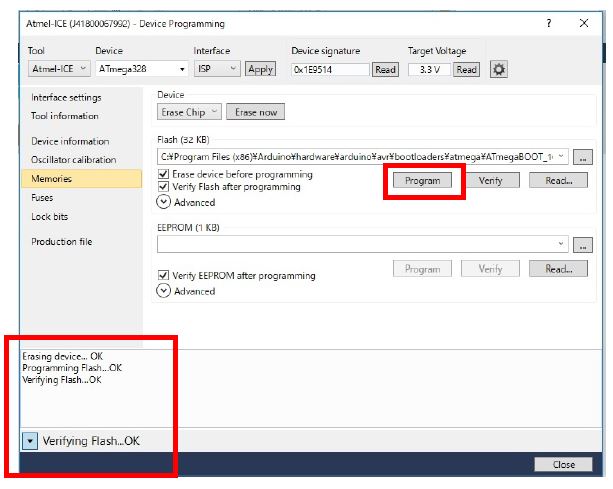

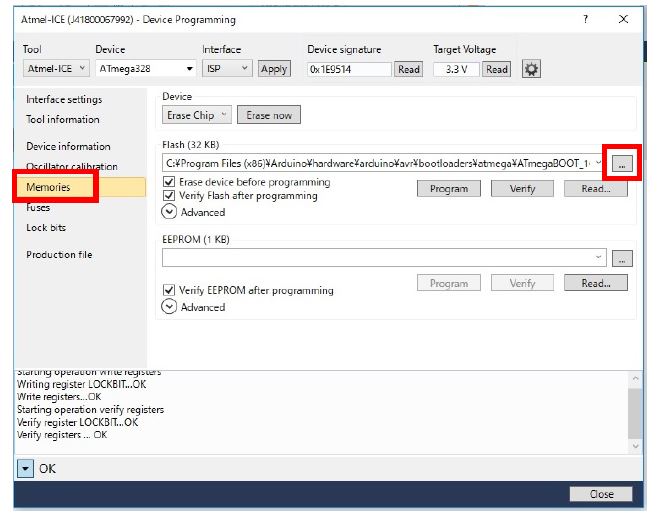

  9. 同ページで[Program]ボタンをクリックすると、マイコンへのBootloaderが書き込み実行されます。Verifying Flash....OKの表示されていれば完了です。
    Fig.書き込み-9

まとめ

これだけで、Arduino ブートローダの書き込みができます。
