鳥が近づくと音が鳴るおもちゃ

鳥が近づくと音が鳴るおもちゃ

概要

ペットのキンカチョウがいつも鏡に向かって鳴いているので、鏡の中のお友達(?)が鳴き返してくれるようにしました!!
よくペットのうさぎにちょっかいを出すので、警戒音としても使えるのかなぁと思っています。

デモ動画

部品

部品名 品番
obniz本体 obniz Board 1Y
超音波モジュール HC-SR04
圧電スピーカー ANYM-SPT08
ワニ口クリップ Access ワニグチクリップコード
電源 自宅にあったモバイルバッテリー

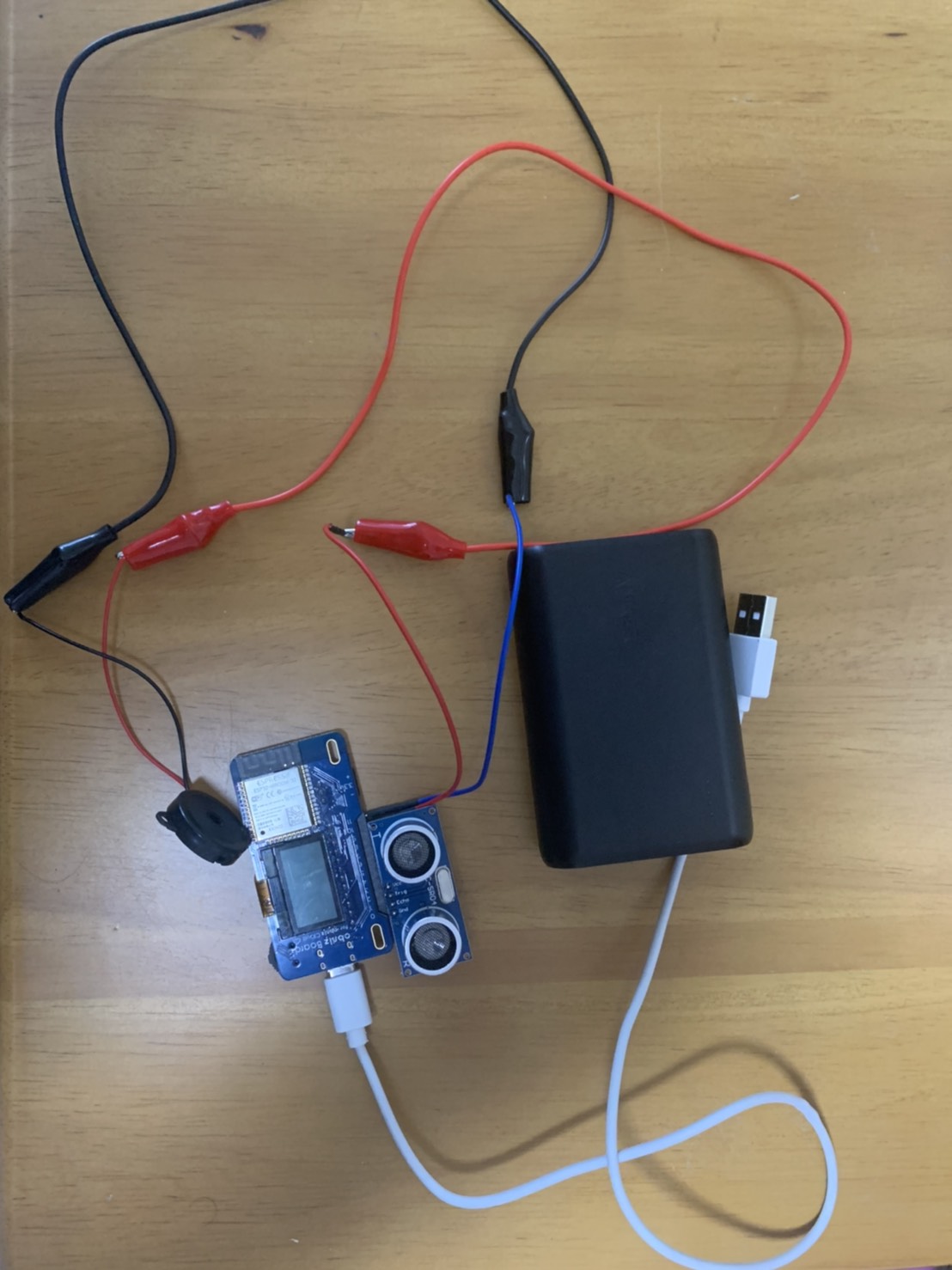

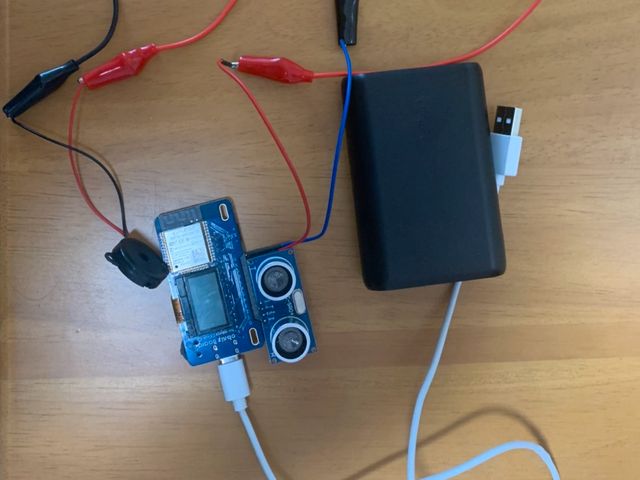

配線

HC-SR04 は、gnd:0, echo:1, trigger:2, vcc:3に接続し、
圧電スピーカーは、signal: 10, gnd: 11 に接続しました。

ソースコード

<html>
<head>
  <meta name="viewport" content="width=device-width, initial-scale=1" />
  <script src="https://unpkg.com/obniz@3.8.0/obniz.js"></script>
</head>
<body>
  <h1>超音波距離センサーと圧電スピーカーをつかったIoT</h1>
  <div id="dispArea"></div>
  <script>
    var obniz = new Obniz("OBNIZ_ID_HERE");
    obniz.onconnect = async function () {
      const hcsr04 = obniz.wired("HC-SR04", { gnd: 0, echo: 1, trigger: 2, vcc: 3 });
      const speaker = obniz.wired("Speaker", { signal: 10, gnd: 11 });
      while (true) {
        let avg = 0;
        let count = 0;
        for (let i = 0; i < 3; i++) {
          const val = await hcsr04.measureWait();
          if (val) {
            count++;
            avg += val;
          }
        }
        if (count > 1) {
          avg /= count;
        }
        console.log(avg);
        document.getElementById("dispArea").innerHTML = "<h1>" + avg + " mm</h1>"
        if (avg < 200) {
          speaker.play(2500);
        }
        else {
          speaker.stop();
        }
        await obniz.wait(100);
      }
    }
  </script>
</body>
</html>

感想

ArduinoをLチカ程度しか触ったことがなく、とても不安でしたがなんとか作れました。
これからもいろいろ作っていきたいと思います。
このような機会をいただきありがとうございました☻
