AE-TYBLE16の中身はnRF51822

秋月で購入してから早数年･･････積み基板として余生を過していたこのマイコン。放置しているのは勿体ない、Ultra Low Power Modeで5μAの消費電流を実現出来てBLEも使える。

現実逃避のため､実験用の開発ボードの製作を行なった｡

参考にしたサイト

AE-TYBLE16をArduinoIDEで使う(JLinkなしでBluetooth接続まで) #ArduinoIDE - Qiita

Arduino IDEのセットアップ

基本的には参考サイトと殆ど同じなので、以下同様の流れなので割愛｡

1. arduino-nRF5を導入
2. nRF5FlashSoftDeviceを導入
3. s130_nrf51_2.0.1_softdevice.hexを導入
4. system_nrf51.cを修正し

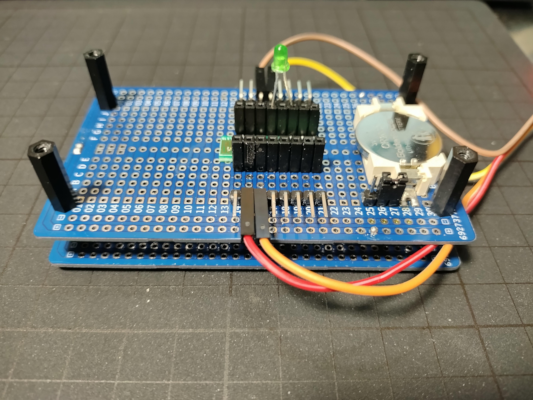

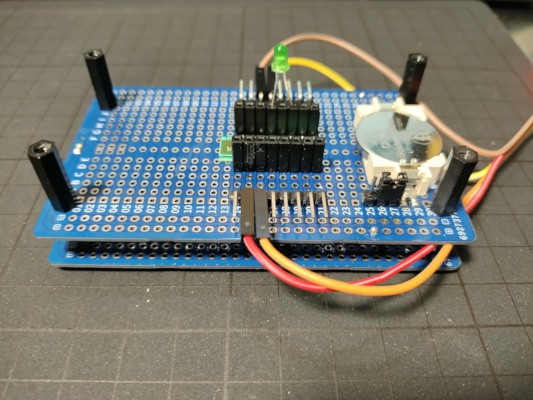

今回作成したiBeacon向けの開発ボード

ボタン電池で動くようにしてます｡詳細は割愛｡

とりあえずiBeaconとしての動作確認

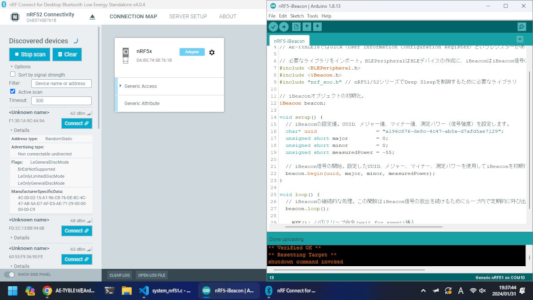

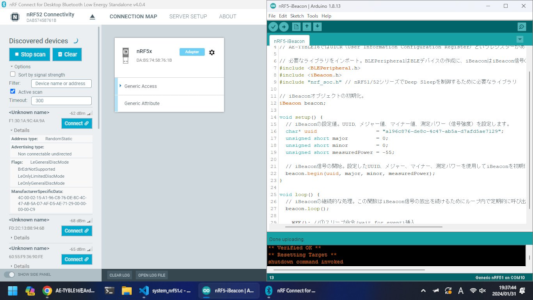

nRF Connect for Desktop Bluetooth Low Energyで動作確認、ちゃんとUUID見えてるのでOKそうです。

転がっていたiBeaconのコードそのまま

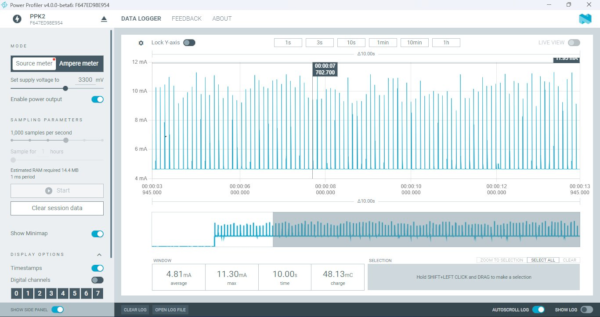

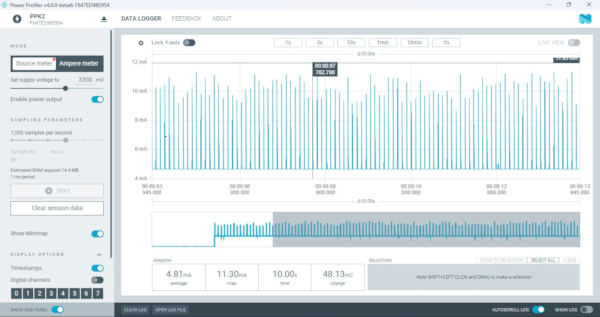

ae-tyble16-beacon-arduino/beacon/ibeacon/iBeacon.ino をそのまま動かしたところ平均4.81mAと相当厳しい感じでした｡これをそのままボタン電池で使うのは(ry

最適化して Ultra Low Power Mode & ビーコン間隔を延ばした

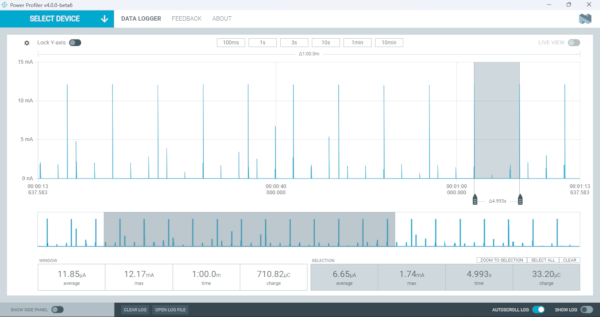

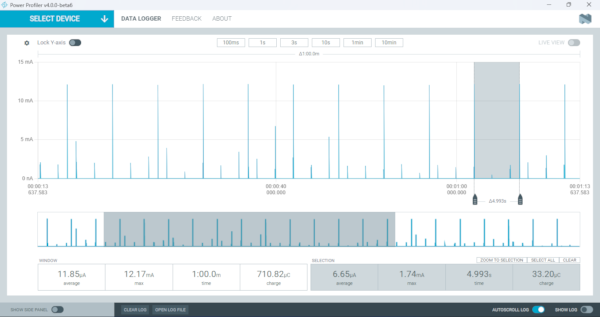

平均11.85μAとなり満足。これならボタン電池でも余裕だ。

最終的なコード

#include <BLEPeripheral.h>
#include <iBeacon.h>
#include "nrf_soc.h"
#include "nrf_nvic.h"

iBeacon beacon;

void setup() {
  char* uuid                   = "a196c876-de8c-4c47-ab5a-d7afd5ae7129";
  unsigned short major         = 0;
  unsigned short minor         = 0;
  unsigned short measuredPower = -55;

  beacon.setAdvertisingInterval(5000);

  beacon.begin(uuid, major, minor, measuredPower);

  sd_power_mode_set(NRF_POWER_MODE_LOWPWR);
  sd_power_dcdc_mode_set(NRF_POWER_DCDC_ENABLE);    // This saves power
}

void loop() {
  beacon.loop();

  // Enter Low power mode
  sd_app_evt_wait();
  // Exit Low power mode

  // Clear IRQ flag to be able to go to sleep if nothing happens in between
  sd_nvic_ClearPendingIRQ(SWI2_IRQn);
}
