はじめに

この記事は、昨年の Spresense 活用コンテストで制作したロボット「ロスマル」の正統進化バージョンについての解説記事です。

前作の記事はこちら：
https://elchika.com/article/26101df9-e828-4ee1-aed3-6a04d3098e14/

今回は、

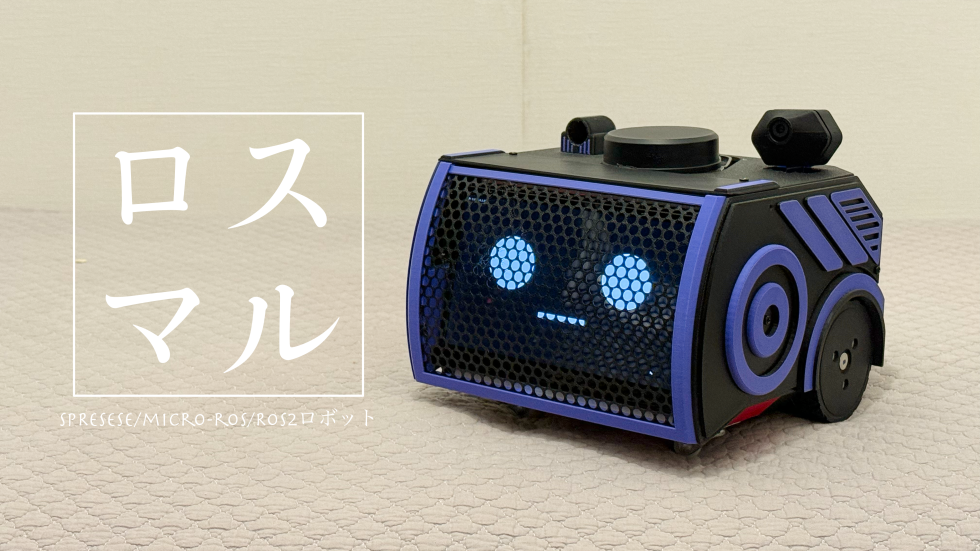

ROS2 で動作するロボットユーチューバー版ロスマルを紹介します。

マイク、スピーカー、カメラ、LiDAR、IMU を搭載し、Nav2 による自動走行や、AI を使った対話、シナリオベースでの即興漫才を行うことができます。

作ったもの

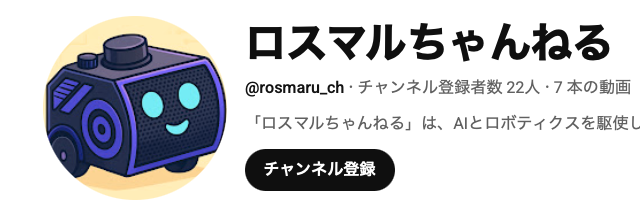

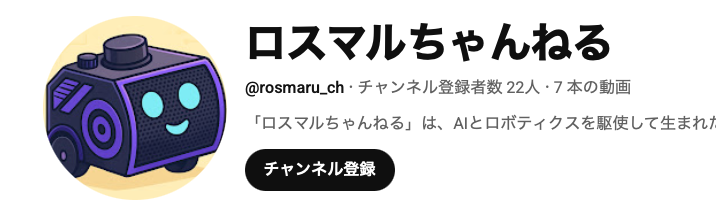

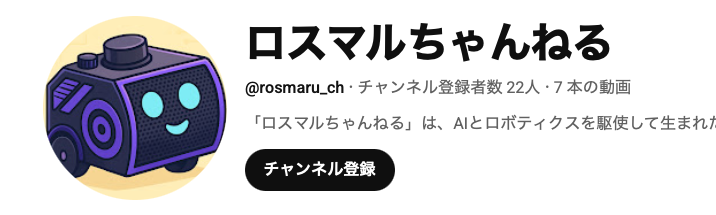

ロボットユーチューバーによる解説動画

ROS2による遠隔コントロール

子供と遊ぶ

展示ブースの紹介エージェント

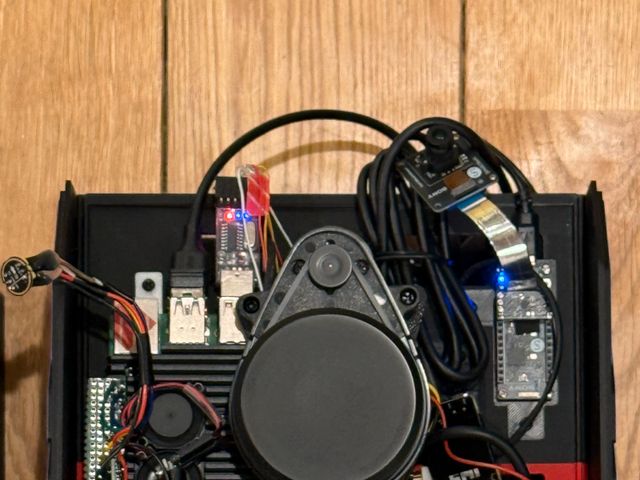

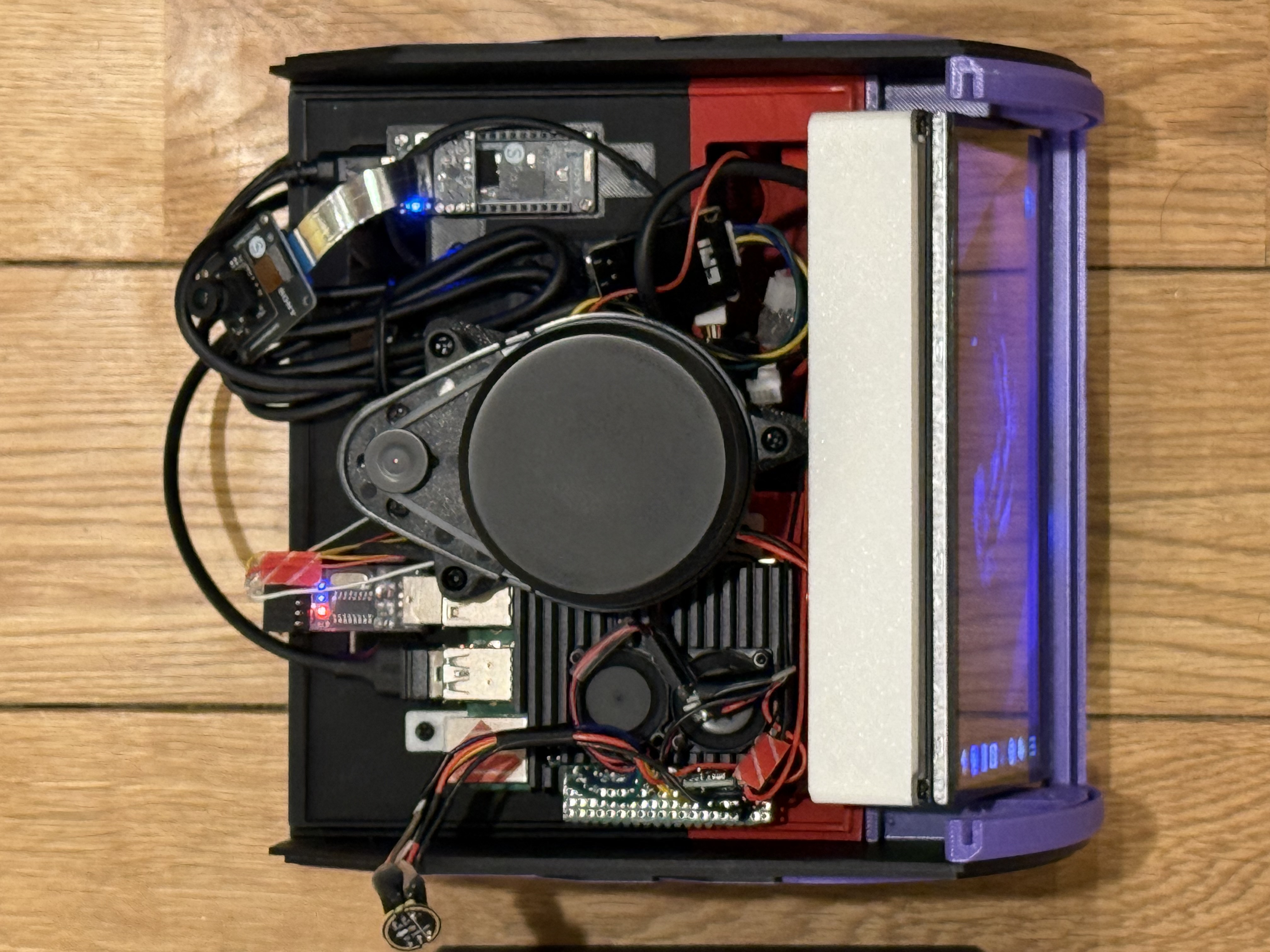

内部写真

• Raspberry Pi 4B(メインコンピュータ)・・・Ubuntu22.04にROS2 humbleをインストール
• Raspberry Pi ポータブルディスプレイ(顔表示器)
• DDSM210(走行用ブラシレスモータ)
• makita 18Vバッテリ(メインバッテリ)
• DCDC降圧基板18V-5V(3A品)
• YDLIDAR X4 Pro
• I2Sマイクモジュール
• SPRESENSE メインボードw/6軸IMU(BMI270),HDRカメラ・・・カメラ画像、IMUデータとしてpublish

Spresenseの使い所

ソニーのSpresenseはmicro rosが使えるので、カメラノードとimuノードから定期的に画像とimuの値をpublishしています。HDRカメラを搭載しているため、暗所でも綺麗に撮影することが可能です。
IMUはROS2のnavigation2で安定して走行するために使用します。

カメラ画像とIMUをpublishするプログラムはこちらです。raspberry pi でmicro-ros-agentを起動して使います。
https://github.com/fooping-tech/Spresense_camera/tree/main/examples/05_microros_camera_imu_dualcore

処理の流れ

対話時の処理は以下のような流れで実行します。

発話音声 -> STT -> NLP -> TTS -> 音声再生,FACE(口パク),MOTION(左右小刻み動作)

プログラム

それぞれの機能を担っているノードのプログラムを列挙します。

モータ駆動

motor_node
import rclpy
from rclpy.node import Node
from std_msgs.msg import Float32
from std_srvs.srv import Trigger
from geometry_msgs.msg import Twist, Pose2D
from nav_msgs.msg import Odometry
import serial
import time
import math

ENCODER_RESOLUTION = 4096

def calculate_crc8(data):
    crc = 0x00
    for byte in data:
        crc ^= byte
        for _ in range(8):
            if (crc & 0x01) != 0:
                crc = (crc >> 1) ^ 0x8C
            else:
                crc >>= 1
    return crc & 0xFF

def create_velocity_command(speed_rpm):
    if not -210 <= speed_rpm <= 210:
        raise ValueError("Speed must be between -210 and 210 rpm.")

    speed_value = int(speed_rpm * 10)
    high_byte = (speed_value >> 8) & 0xFF
    low_byte = speed_value & 0xFF

    command = [0x01, 0x64, high_byte, low_byte, 0x00, 0x00, 0x00, 0x00, 0x00]
    crc = calculate_crc8(command)
    command.append(crc)

    return bytes(command)

def create_rotation_count_command():
    command = [0x01, 0x74, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00]
    crc = calculate_crc8(command)
    command.append(crc)
    return bytes(command)

def parse_rotation_count_response(response):
    if len(response) < 10:
        raise ValueError("Invalid response length")
    rotation_count = int.from_bytes(response[2:6], byteorder='little', signed=True)
    return rotation_count

def parse_velocity_response(response):
    if len(response) < 10:
        raise ValueError("Invalid response length")
    velocity = int.from_bytes(response[2:4], byteorder='little', signed=True)
    current = int.from_bytes(response[4:6], byteorder='little', signed=True)
    return velocity, current

class DualMotorControlNode(Node):
    def __init__(self):
        super().__init__('dual_motor_control_node')
        self.target_rpm1 = 0.0
        self.target_rpm2 = 0.0
        self.current_rpm1 = 0.0
        self.current_rpm2 = 0.0

        self.ser1 = None
        self.ser2 = None
        self.port1 = self.declare_parameter('port1', '/dev/ttyUSB_port3').value
        self.port2 = self.declare_parameter('port2', '/dev/ttyUSB_port4').value
        self.baudrate = self.declare_parameter('baudrate', 115200).value

        self.cmd_vel_subscription = self.create_subscription(
            Twist, 'cmd_vel', self.cmd_vel_callback, 10)

        self.publisher1 = self.create_publisher(Float32, 'motor1_speed', 10)
        self.publisher2 = self.create_publisher(Float32, 'motor2_speed', 10)
        self.odom_publisher = self.create_publisher(Odometry, 'odom', 10)
        self.distance1_publisher = self.create_publisher(Float32, 'distance1', 10)
        self.distance2_publisher = self.create_publisher(Float32, 'distance2', 10)

        self.rotation_count1_publisher = self.create_publisher(Float32, 'rotation_count1', 10)
        self.delta_rotation1_publisher = self.create_publisher(Float32, 'delta_rotation1', 10)
        self.wheel_radius_publisher = self.create_publisher(Float32, 'wheel_radius', 10)
        self.encoder_resolution_publisher = self.create_publisher(Float32, 'encoder_resolution', 10)

        self.connect_serial()

        self.wheel_separation = 0.130
        self.wheel_radius = 0.036
        self.max_rpm = 210.0
        self.acceleration = 120.0  # rpm/sec

        self.recovery_service = self.create_service(Trigger, 'motor_recovery', self.recovery_callback)
        self.create_timer(5.0, self.check_and_recover_connection)

        # タイマー周期に合わせて dt を実際の経過時間から計算する
        self.last_speed_update_time = self.get_clock().now()
        self.create_timer(0.01, self.update_motor_speed)

        self.last_time = self.get_clock().now()
        self.create_timer(0.01, self.publish_odometry)

        self.pose = Pose2D(x=0.0, y=0.0, theta=0.0)

        # 最初の回転数は初回に取得する
        self.last_rotation_count1 = self.get_rotation_count(self.ser1) or 0
        self.last_rotation_count2 = self.get_rotation_count(self.ser2) or 0

    def connect_serial(self):
        max_retries = 5
        retry_delay = 2.0

        for _ in range(max_retries):
            try:
                self.ser1 = serial.Serial(self.port1, self.baudrate, timeout=1)
                self.ser2 = serial.Serial(self.port2, self.baudrate, timeout=1)
                self.ser1.reset_input_buffer()
                self.ser2.reset_input_buffer()
                self.get_logger().info(f"Connected to {self.port1} and {self.port2}")
                return
            except serial.SerialException as e:
                self.get_logger().error(f"Serial error: {e}")
                time.sleep(retry_delay)

        self.get_logger().error("Failed to connect to serial ports after multiple attempts")

    def cmd_vel_callback(self, msg):
        linear_x = msg.linear.x
        angular_z = msg.angular.z

        right_velocity = (linear_x + angular_z * self.wheel_separation / 2.0) / self.wheel_radius
        left_velocity = (linear_x - angular_z * self.wheel_separation / 2.0) / self.wheel_radius

        self.target_rpm1 = left_velocity * 60.0 / (2.0 * math.pi)
        self.target_rpm2 = -right_velocity * 60.0 / (2.0 * math.pi)

        self.target_rpm1 = max(min(self.target_rpm1, self.max_rpm), -self.max_rpm)
        self.target_rpm2 = max(min(self.target_rpm2, self.max_rpm), -self.max_rpm)

    def update_motor_speed(self):
        current_time = self.get_clock().now()
        dt = (current_time - self.last_speed_update_time).nanoseconds / 1e9
        self.last_speed_update_time = current_time

        delta_rpm = self.acceleration * dt

        # Motor 1 の加速制御
        if self.target_rpm1 > self.current_rpm1:
            self.current_rpm1 = min(self.current_rpm1 + delta_rpm, self.target_rpm1)
        elif self.target_rpm1 < self.current_rpm1:
            self.current_rpm1 = max(self.current_rpm1 - delta_rpm, self.target_rpm1)

        # Motor 2 の加速制御
        if self.target_rpm2 > self.current_rpm2:
            self.current_rpm2 = min(self.current_rpm2 + delta_rpm, self.target_rpm2)
        elif self.target_rpm2 < self.current_rpm2:
            self.current_rpm2 = max(self.current_rpm2 - delta_rpm, self.target_rpm2)

        self.control_motor(self.ser1, self.current_rpm1, "Motor 1")
        self.control_motor(self.ser2, self.current_rpm2, "Motor 2")

    def control_motor(self, ser, speed, motor_name):
        if ser is None or not ser.is_open:
            self.get_logger().warn(f"Serial port for {motor_name} is not open")
            return

        try:
            command = create_velocity_command(speed)
            ser.write(command)
            response = ser.read(10)

            if len(response) == 10 and response[0] == 0x01 and response[1] == 0x64:
                velocity, current = parse_velocity_response(response)
            else:
                self.get_logger().warn(f"Invalid response for {motor_name} velocity command")

        except ValueError as e:
            self.get_logger().error(f"{motor_name}: {str(e)}")
        except serial.SerialException as e:
            self.get_logger().error(f"{motor_name} Serial error: {str(e)}")
            self.attempt_recovery(ser, motor_name)

    def attempt_recovery(self, ser, motor_name):
        try:
            ser.close()
            time.sleep(1)
            ser.open()
            self.get_logger().info(f"Successfully recovered {motor_name} connection")
        except serial.SerialException as e:
            self.get_logger().error(f"Failed to recover {motor_name} connection: {str(e)}")

    def recovery_callback(self, request, response):
        self.get_logger().info("Attempting motor recovery")
        self.connect_serial()
        response.success = True
        response.message = "Recovery attempt completed"
        return response

    def check_and_recover_connection(self):
        if self.ser1 is None or not self.ser1.is_open:
            self.get_logger().warn("Motor 1 connection lost, attempting recovery")
            self.attempt_recovery(self.ser1, "Motor 1")
        if self.ser2 is None or not self.ser2.is_open:
            self.get_logger().warn("Motor 2 connection lost, attempting recovery")
            self.attempt_recovery(self.ser2, "Motor 2")

    def get_rotation_count(self, ser):
        try:
            command = create_rotation_count_command()
            ser.write(command)
            response = ser.read(10)

            if len(response) == 10 and response[0] == 0x01 and response[1] == 0x74:
                rotation_count = parse_rotation_count_response(response)
                return rotation_count
            else:
                self.get_logger().warn("Invalid response for rotation count command")
                return None
        except serial.SerialException as e:
            self.get_logger().error(f"Serial error: {str(e)}")
            return None

    def publish_odometry(self):
        current_time = self.get_clock().now()
        dt = (current_time - self.last_time).nanoseconds / 1e9
        self.last_time = current_time

        rotation_count1 = self.get_rotation_count(self.ser1)
        rotation_count2 = self.get_rotation_count(self.ser2)

        if rotation_count1 is None or rotation_count2 is None:
            return

        delta_rotation1 = rotation_count1 - self.last_rotation_count1
        delta_rotation2 = rotation_count2 - self.last_rotation_count2

        self.last_rotation_count1 = rotation_count1
        self.last_rotation_count2 = rotation_count2

        # 右側モーターは符号を反転
        distance1 = delta_rotation1 * (2 * math.pi * self.wheel_radius) / ENCODER_RESOLUTION
        distance2 = -delta_rotation2 * (2 * math.pi * self.wheel_radius) / ENCODER_RESOLUTION

        distance1_msg = Float32()
        distance1_msg.data = distance1
        self.distance1_publisher.publish(distance1_msg)

        distance2_msg = Float32()
        distance2_msg.data = distance2
        self.distance2_publisher.publish(distance2_msg)

        linear_velocity = (distance1 + distance2) / (2.0 * dt)
        angular_velocity = (distance2 - distance1) / (self.wheel_separation * dt)

        self.pose.x += linear_velocity * math.cos(self.pose.theta) * dt
        self.pose.y += linear_velocity * math.sin(self.pose.theta) * dt
        self.pose.theta += angular_velocity * dt

        odom_msg = Odometry()
        odom_msg.header.stamp = current_time.to_msg()
        odom_msg.header.frame_id = "odom"
        odom_msg.child_frame_id = "base_link"
        odom_msg.pose.pose.position.x = self.pose.x
        odom_msg.pose.pose.position.y = self.pose.y
        odom_msg.pose.pose.orientation.z = math.sin(self.pose.theta / 2.0)
        odom_msg.pose.pose.orientation.w = math.cos(self.pose.theta / 2.0)
        odom_msg.twist.twist.linear.x = linear_velocity
        odom_msg.twist.twist.angular.z = angular_velocity

        # self.odom_publisher.publish(odom_msg)

def main(args=None):
    rclpy.init(args=args)
    node = DualMotorControlNode()
    try:
        rclpy.spin(node)
    except KeyboardInterrupt:
        pass
    finally:
        if node.ser1 is not None and node.ser1.is_open:
            node.ser1.close()
        if node.ser2 is not None and node.ser2.is_open:
            node.ser2.close()
        node.destroy_node()
        rclpy.shutdown()

if __name__ == '__main__':
    main()

顔の描画

顔はpygameを用いて描画しています。

face_node
#!/usr/bin/env python3
import pygame
import sys
import random
import time
import rclpy
from rclpy.node import Node
from std_msgs.msg import Bool
import threading
import socket  # IPアドレス取得用

# ROS2のサブスクライバクラス
class RecordingStatusListener(Node):
    def __init__(self):
        super().__init__('recording_status_listener')
        # 絶対トピック名を指定してディスカバリーの問題を回避
        self.subscription = self.create_subscription(Bool, '/recording_status', self.listener_callback, 10)
        self.recording_status = False

        # 口制御用サブスクライバの追加
        self.mouth_subscription = self.create_subscription(Bool, '/mouth_control', self.mouth_callback, 10)
        self.mouth_talking = False

    def listener_callback(self, msg):
        self.recording_status = msg.data
        self.get_logger().info(f"Recording status updated: {msg.data}")

    def mouth_callback(self, msg):
        self.mouth_talking = msg.data
        self.get_logger().info(f"Mouth control updated: {msg.data}")

# 目のクラス
class Eye:
    def __init__(self, screen, x, y, radius, color, shake_intensity=2):
        self.screen = screen
        self.base_x = x
        self.base_y = y
        self.radius = radius
        self.color = color
        self.shake_intensity = shake_intensity
        self.is_blinking = False
        self.blink_start_time = 0
        self.blink_duration = 0

    def start_blink(self):
        self.is_blinking = True
        self.blink_start_time = time.time()
        self.blink_duration = random.uniform(0.1, 0.2)

    def update(self):
        if self.is_blinking and time.time() - self.blink_start_time > self.blink_duration:
            self.is_blinking = False

    def draw(self, recording=False):
        self.update()
        if recording:
            # 録画中の場合：目を細め、上を向いてキョロキョロ動く
            # キョロキョロモーションを大きめにするためシェイク幅を2倍に
            shake_x = random.uniform(-self.shake_intensity * 2, self.shake_intensity * 2)
            shake_y = random.uniform(-self.shake_intensity * 2, self.shake_intensity * 2)
            upward_offset = -self.radius // 4  # 上方向へシフト
            center_x = int(self.base_x + shake_x)
            center_y = int(self.base_y + shake_y + upward_offset)
            # 目を角丸の横長の矩形にして描画
            eye_width = int(self.radius * 2.5)  # 横に少し伸ばす
            eye_height = int(self.radius * 0.6)   # 縦は細めに
            rect = pygame.Rect(0, 0, eye_width, eye_height)
            rect.center = (center_x, center_y)
            pygame.draw.rect(self.screen, self.color, rect, border_radius=int(self.radius * 0.3))
        else:
            # 通常時：まばたき中は線、そうでなければ通常の円を描画
            if self.is_blinking:
                eye_height = self.radius // 3
                pygame.draw.line(self.screen, self.color,
                                 (self.base_x - self.radius, self.base_y),
                                 (self.base_x + self.radius, self.base_y),
                                 eye_height)
            else:
                shake_x = random.uniform(-self.shake_intensity, self.shake_intensity)
                shake_y = random.uniform(-self.shake_intensity, self.shake_intensity)
                pygame.draw.circle(self.screen, self.color,
                                   (int(self.base_x + shake_x), int(self.base_y + shake_y)),
                                   self.radius)

# 口のクラス（口パクのON/OFF切り替え可能）
class Mouth:
    def __init__(self, screen, x_center, base_width, base_height, y, color):
        self.screen = screen
        self.x_center = x_center
        self.base_width = base_width
        self.base_height = base_height
        self.y = y
        self.color = color
        self.is_talking = False  # 口パクON/OFFフラグ
        self.talk_start_time = 0
        self.talk_duration = 0
        self.current_width = base_width
        self.current_height = base_height

    def toggle_talking(self):
        """口パクのON/OFFを切り替える"""
        self.is_talking = not self.is_talking

    def start_talking(self):
        """口パクを開始する"""
        if self.is_talking:
            self.talk_start_time = time.time()
            self.talk_duration = random.uniform(0.5, 1.5)

    def update(self):
        if self.is_talking:
            if time.time() - self.talk_start_time > self.talk_duration:
                self.start_talking()
            # 口の幅と高さをランダムに変化
            self.current_width = random.randint(int(self.base_width * 0.5), int(self.base_width * 1.5))
            self.current_height = random.randint(int(self.base_height * 0.4), int(self.base_height * 2))
        else:
            self.current_width = self.base_width
            self.current_height = self.base_height // 3

    def draw(self, recording=False):
        self.update()
        # recording時は目と同じくらい上にシフト（ここでは基準高さの1/4分上へ）
        upward_offset = -self.base_height // 4 if recording else 0
        pygame.draw.rect(self.screen, self.color,
                         (self.x_center - self.current_width // 2, self.y + upward_offset - self.current_height // 2,
                          self.current_width, self.current_height))

# ROS2のスピンを専用スレッドで回す関数
def ros_spin(node):
    rclpy.spin(node)

def get_ip_address():
    """現在のIPアドレスを取得する"""
    try:
        # ダミー接続を作成してIPアドレスを取得
        s = socket.socket(socket.AF_INET, socket.SOCK_DGRAM)
        s.connect(("8.8.8.8", 80))  # GoogleのDNSサーバーを使用
        ip_address = s.getsockname()[0]
        s.close()
        return ip_address
    except Exception:
        return "IP取得失敗"

def main():
    # ROS2の初期化とサブスクライバの作成
    rclpy.init(args=None)
    status_listener = RecordingStatusListener()
    # 専用スレッドでROS2ノードのスピンを開始
    ros_thread = threading.Thread(target=ros_spin, args=(status_listener,), daemon=True)
    ros_thread.start()

    pygame.init()
    screen = pygame.display.set_mode((0, 0), pygame.FULLSCREEN)
    pygame.display.set_caption("Robot Face Fullscreen (ROS2 recording_status)")

    screen_width, screen_height = screen.get_size()

    BLACK = (0, 0, 0)
    WHITE = (255, 255, 255)
    GRAY = (128, 128, 128)  # グレーのRGB値

    # IPアドレスを取得
    ip_address = get_ip_address()

    # IPアドレスを表示するためのフォント設定
    font = pygame.font.Font(None, 18)  # フォントサイズ

    eye_radius = int(screen_width * 0.1)
    eye_x_offset = int(screen_width * 0.25)
    eye_y = int(screen_height * 0.4)

    left_eye = Eye(screen, screen_width // 2 - eye_x_offset, eye_y, eye_radius, WHITE, shake_intensity=2)
    right_eye = Eye(screen, screen_width // 2 + eye_x_offset, eye_y, eye_radius, WHITE, shake_intensity=2)

    mouth_y = int(screen_height * 0.7)
    base_mouth_width = int(screen_width * 0.2)
    base_mouth_height = int(screen_height * 0.1)
    mouth = Mouth(screen, screen_width // 2, base_mouth_width, base_mouth_height, mouth_y, WHITE)

    clock = pygame.time.Clock()
    next_blink_time = time.time() + random.uniform(2, 5)
    next_talk_time = time.time() + random.uniform(1, 4)

    running = True
    while running:
        screen.fill(BLACK)
        current_time = time.time()

        # ROSのスピンは専用スレッドが回しているので、最新の状態を取得
        recording_status = status_listener.recording_status

        # ROSから受け取った mouth_control の状態を口のパク状態に反映
        mouth.is_talking = status_listener.mouth_talking

        if current_time >= next_blink_time:
            left_eye.start_blink()
            right_eye.start_blink()
            next_blink_time = current_time + random.uniform(2, 5)

        if mouth.is_talking and current_time >= next_talk_time:
            mouth.start_talking()
            next_talk_time = current_time + random.uniform(1, 4)

        # recording_statusに応じて目と口の描画モードを切り替え
        left_eye.draw(recording=recording_status)
        right_eye.draw(recording=recording_status)
        mouth.draw(recording=recording_status)

        # IPアドレスを左上に表示（グレー色で描画）
        ip_text = font.render(f"IP: {ip_address}", True, GRAY)
        screen.blit(ip_text, (10, 10))  # 左上に表示（座標: x=10, y=10）

        pygame.display.flip()
        clock.tick(60)

        for event in pygame.event.get():
            if event.type == pygame.QUIT or (event.type == pygame.KEYDOWN and event.key == pygame.K_ESCAPE):
                running = False
            elif event.type == pygame.KEYDOWN:
                # スペースキーは手動で口パク状態を切り替える（ROS以外の制御）
                if event.key == pygame.K_SPACE:
                    mouth.toggle_talking()

    pygame.quit()
    rclpy.shutdown()
    sys.exit()

if __name__ == '__main__':
    main()

TTS(text to speech)

テキストを音声に変換するノードです。
TTSにはvoicevoxを使用しました。RaspberryPiで音声変換を行うと処理に時間がかかるため、外部リソース(パソコンなど)で変換するのがおすすめです。

tts_node
import rclpy
from rclpy.node import Node
from rcl_interfaces.msg import SetParametersResult
from std_msgs.msg import String, Bool
import requests
import json
import subprocess
import tempfile
import os
import time
from ament_index_python.packages import get_package_share_directory

class TTSNode(Node):
    def __init__(self):
        super().__init__('tts_node')

        # パラメータ宣言（デフォルト値付き）
        self.declare_parameter('voicevox.url', "http://YOUR_IP_ADDRESS:50021")
        self.declare_parameter('voicevox.speaker', 1)
        self.declare_parameter('voicevox.speed_scale', 1.2)
        self.declare_parameter('voicevox.volume_scale', 1.0)
        self.declare_parameter('voicevox.intonation_scale', 1.0)
        self.declare_parameter('voicevox.pre_phoneme_length', 0.1)
        self.declare_parameter('voicevox.post_phoneme_length', 0.1)

        # 動的パラメータ変更用のコールバック登録
        self.add_on_set_parameters_callback(self.parameter_callback)

        # 設定ファイルの読み込み（エラーファイル用）
        package_share_dir = get_package_share_directory('motor1')
        self.error_sound_path = os.path.join(package_share_dir, 'sounds', 'error.wav')

        # 初期パラメータの読み込み
        self.voicevox_url = self.get_parameter('voicevox.url').get_parameter_value().string_value
        self.speaker = self.get_parameter('voicevox.speaker').get_parameter_value().integer_value
        self.speed_scale = self.get_parameter('voicevox.speed_scale').get_parameter_value().double_value
        self.volume_scale = self.get_parameter('voicevox.volume_scale').get_parameter_value().double_value
        self.intonation_scale = self.get_parameter('voicevox.intonation_scale').get_parameter_value().double_value
        self.pre_phoneme_length = self.get_parameter('voicevox.pre_phoneme_length').get_parameter_value().double_value
        self.post_phoneme_length = self.get_parameter('voicevox.post_phoneme_length').get_parameter_value().double_value

        # サブスクライバーの設定
        self.subscription = self.create_subscription(
            String,
            'tts/text',
            self.tts_callback,
            10
        )

        # 音声再生状態のパブリッシャー
        self.playing_publisher = self.create_publisher(Bool, '/mouth_control', 10)

        self.get_logger().info(f"TTSノード起動（Voicevox URL: {self.voicevox_url}, Speaker: {self.speaker}）")

    def parameter_callback(self, params):
        """
        動的にパラメータが変更されたときに呼び出されるコールバック
        """
        for param in params:
            if param.name == 'voicevox.url':
                self.voicevox_url = param.value
                self.get_logger().info(f"voicevox.url 更新: {self.voicevox_url}")
            elif param.name == 'voicevox.speaker':
                self.speaker = param.value
                self.get_logger().info(f"voicevox.speaker 更新: {self.speaker}")
            elif param.name == 'voicevox.speed_scale':
                self.speed_scale = param.value
                self.get_logger().info(f"voicevox.speed_scale 更新: {self.speed_scale}")
            elif param.name == 'voicevox.volume_scale':
                self.volume_scale = param.value
                self.get_logger().info(f"voicevox.volume_scale 更新: {self.volume_scale}")
            elif param.name == 'voicevox.intonation_scale':
                self.intonation_scale = param.value
                self.get_logger().info(f"voicevox.intonation_scale 更新: {self.intonation_scale}")
            elif param.name == 'voicevox.pre_phoneme_length':
                self.pre_phoneme_length = param.value
                self.get_logger().info(f"voicevox.pre_phoneme_length 更新: {self.pre_phoneme_length}")
            elif param.name == 'voicevox.post_phoneme_length':
                self.post_phoneme_length = param.value
                self.get_logger().info(f"voicevox.post_phoneme_length 更新: {self.post_phoneme_length}")

        result = SetParametersResult()
        result.successful = True
        result.reason = ""
        return result

    def tts_callback(self, msg):
        text = msg.data
        self.get_logger().info(f"受信テキスト: {text}")

        times = {}

        try:
            # 1️⃣ 音声合成クエリの取得
            start_time = time.time()
            query_url = f"{self.voicevox_url}/audio_query?speaker={self.speaker}"
            query_response = requests.post(query_url, params={"text": text}, timeout=5)
            times["audio_query_request"] = time.time() - start_time

            if query_response.status_code != 200:
                raise requests.exceptions.HTTPError(f"HTTPエラー {query_response.status_code}")

            query_data = query_response.json()
            query_data["speedScale"] = self.speed_scale
            query_data["volumeScale"] = self.volume_scale
            query_data["intonationScale"] = self.intonation_scale
            query_data["prePhonemeLength"] = self.pre_phoneme_length
            query_data["postPhonemeLength"] = self.post_phoneme_length

            # 2️⃣ 音声合成リクエスト
            start_time = time.time()
            synthesis_url = f"{self.voicevox_url}/synthesis?speaker={self.speaker}"
            synthesis_response = requests.post(
                synthesis_url,
                headers={"Content-Type": "application/json"},
                data=json.dumps(query_data),
                timeout=10
            )
            times["synthesis_request"] = time.time() - start_time

            if synthesis_response.status_code != 200:
                raise requests.exceptions.HTTPError(f"HTTPエラー {synthesis_response.status_code}")

            # 3️⃣ 音声を一時ファイルに保存して再生
            start_time = time.time()
            with tempfile.NamedTemporaryFile(suffix=".wav", delete=True) as tmp_wav:
                tmp_wav.write(synthesis_response.content)
                tmp_wav.flush()
                times["wav_write"] = time.time() - start_time

                self.get_logger().info(f"音声再生: {text}")

                # 🎵 再生開始を通知（True）
                self.publish_playing_status(True)

                # 再生
                start_time = time.time()
                subprocess.run(["aplay", tmp_wav.name])
                times["playback"] = time.time() - start_time

                # 🎵 再生終了を通知（False）
                self.publish_playing_status(False)

            self.get_logger().info(f"🔹 音声クエリ取得: {times['audio_query_request']:.2f} 秒")
            self.get_logger().info(f"🔹 音声合成処理: {times['synthesis_request']:.2f} 秒")
            self.get_logger().info(f"🔹 WAV保存時間: {times['wav_write']:.2f} 秒")
            self.get_logger().info(f"🔹 音声再生時間: {times['playback']:.2f} 秒")

        except requests.exceptions.ConnectionError:
            self.get_logger().error("Voicevoxエラー: 接続に失敗しました。サーバーが動作しているか確認してください。")
            self.play_error_sound()

        except requests.exceptions.Timeout:
            self.get_logger().error("Voicevoxエラー: タイムアウトが発生しました。サーバーの負荷が高い可能性があります。")
            self.play_error_sound()

        except requests.exceptions.HTTPError as e:
            self.get_logger().error(f"Voicevoxエラー: {str(e)}")
            self.play_error_sound()

        except json.JSONDecodeError:
            self.get_logger().error("Voicevoxエラー: サーバーのレスポンスが不正です。")
            self.play_error_sound()

        except Exception as e:
            self.get_logger().error(f"Voicevoxエラー: {str(e)}")
            self.play_error_sound()

    def play_error_sound(self):
        """エラー時に代替WAVファイルを再生"""
        self.publish_playing_status(True)  # エラー音の再生開始を通知
        if os.path.exists(self.error_sound_path):
            self.get_logger().warn(f"エラー音を再生: {self.error_sound_path}")
            subprocess.run(["aplay", self.error_sound_path])
        else:
            self.get_logger().error(f"エラー音のWAVファイルが見つかりません: {self.error_sound_path}")
        self.publish_playing_status(False)  # エラー音の再生終了を通知

    def publish_playing_status(self, is_playing):
        """音声再生の開始/終了をトピックとして通知"""
        msg = Bool()
        msg.data = is_playing
        self.playing_publisher.publish(msg)
        status_text = "開始" if is_playing else "終了"
        self.get_logger().info(f"🔔 音声再生 {status_text} 通知を送信しました")

def main(args=None):
    rclpy.init(args=args)
    node = TTSNode()
    rclpy.spin(node)
    node.destroy_node()
    rclpy.shutdown()

if __name__ == '__main__':
    main()

モーションノード

ロボットが発話中、小刻みに車輪を動かして発話感を増幅します。

#!/usr/bin/env python3
import rclpy
from rclpy.node import Node
from std_msgs.msg import Bool, Float32
from geometry_msgs.msg import Twist
import time
import threading
import math

class TalkingMotionNode(Node):
    def __init__(self):
        super().__init__('talking_motion_node')

        # /mouth_control のサブスクライバー
        self.subscription = self.create_subscription(
            Bool,
            '/mouth_control',
            self.mouth_control_callback,
            10
        )

        # /cmd_vel のパブリッシャー
        self.cmd_vel_publisher = self.create_publisher(Twist, 'cmd_vel', 10)

        self.is_talking = False  # 会話中フラグ
        self.thread = None  # 動作スレッド

    def mouth_control_callback(self, msg):
        """ /mouth_control のメッセージを処理 """
        if msg.data and not self.is_talking:
            self.is_talking = True
            self.thread = threading.Thread(target=self.shake_motion)
            self.thread.start()
        elif not msg.data:
            self.is_talking = False

    def shake_motion(self):
        """ 会話中に±5 RPMのモーター変動を繰り返す """
        base_rpm = 0.0  # 基本回転速度（停止時は0）
        delta_rpm = 5.0  # 小刻みな変動幅
        direction = 1  # 1: 正方向, -1: 負方向

        while self.is_talking:
            current_rpm = base_rpm + direction * delta_rpm
            direction *= -1  # 方向を反転

            # cmd_vel メッセージを作成
            twist_msg = Twist()
            twist_msg.angular.z = math.radians(current_rpm)  # 角速度に変換
            self.cmd_vel_publisher.publish(twist_msg)

            time.sleep(0.2)  # 200msごとに動作

        # 会話終了後に停止
        twist_msg = Twist()
        twist_msg.angular.z = 0.0
        self.cmd_vel_publisher.publish(twist_msg)


def main(args=None):
    rclpy.init(args=args)
    node = TalkingMotionNode()
    rclpy.spin(node)
    node.destroy_node()
    rclpy.shutdown()

if __name__ == '__main__':
    main()

TTSHttpPublisherノード

httpサーバーへテキストを送信するとtts/textへpublishします。
Youtuberとして機能させるときは外部リソース(パソコンなど)で発話内容を生成し、このノードで発話用テキストを受け取ります。

tts_http_node
import rclpy
from rclpy.node import Node
from std_msgs.msg import String
from http.server import BaseHTTPRequestHandler, HTTPServer
import threading
import json

class TTSHttpPublisher(Node):
    def __init__(self):
        super().__init__('tts_http_publisher')
        self.publisher_ = self.create_publisher(String, 'tts/text', 10)
        self.get_logger().info('HTTP TTS Publisher Node started.')

        # HTTPサーバーを別スレッドで起動
        self.server_thread = threading.Thread(target=self.start_http_server)
        self.server_thread.daemon = True
        self.server_thread.start()

    def start_http_server(self):
        class RequestHandler(BaseHTTPRequestHandler):
            def do_POST(handler_self):
                content_length = int(handler_self.headers['Content-Length'])
                post_data = handler_self.rfile.read(content_length)
                try:
                    data = json.loads(post_data.decode('utf-8'))
                    text = data.get("text", "")
                    if text:
                        self.get_logger().info(f"HTTPで受信: {text}")
                        msg = String()
                        msg.data = text
                        self.publisher_.publish(msg)
                        handler_self.send_response(200)
                        handler_self.end_headers()
                        handler_self.wfile.write(b"Text received and published.")
                    else:
                        handler_self.send_response(400)
                        handler_self.end_headers()
                        handler_self.wfile.write(b"Missing 'text' in JSON.")
                except json.JSONDecodeError:
                    handler_self.send_response(400)
                    handler_self.end_headers()
                    handler_self.wfile.write(b"Invalid JSON.")

        server_address = ('', 8080)
        httpd = HTTPServer(server_address, RequestHandler)
        self.get_logger().info("HTTPサーバー起動: ポート8080で待機中")
        httpd.serve_forever()

def main(args=None):
    rclpy.init(args=args)
    node = TTSHttpPublisher()
    try:
        rclpy.spin(node)
    except KeyboardInterrupt:
        pass
    node.destroy_node()
    rclpy.shutdown()

if __name__ == '__main__':
    main()

STTノード

RaspberryPiに繋いだi2sマイクから音声を抜き出しテキストに変換します

stt_node
#!/usr/bin/env python3
import rclpy
from rclpy.node import Node
from rcl_interfaces.msg import SetParametersResult
from std_msgs.msg import String, Bool
import pyaudio
import wave
import numpy as np
import time
import sys
import webrtcvad
import requests
from collections import deque
import threading

class VADSTTPublisher(Node):
    def __init__(self):
        super().__init__('vad_stt_publisher')

        # パラメータの宣言（デフォルト値を指定）
        self.declare_parameter("server_url", "YOUR_STT_SERVER")
        self.declare_parameter("vad_mode", 3)
        self.declare_parameter("silence_duration", 2.0)
        self.declare_parameter("pre_record_duration", 0.5)

        # 初期パラメーターを取得
        self.server_url = self.get_parameter("server_url").value
        self.vad_mode = int(self.get_parameter("vad_mode").value)
        self.silence_duration = float(self.get_parameter("silence_duration").value)
        self.pre_record_duration = float(self.get_parameter("pre_record_duration").value)

        # 動的パラメータ変更を監視
        self.add_on_set_parameters_callback(self.parameter_callback)

        self.publisher_ = self.create_publisher(String, 'stt/text', 10)
        # recording_status用のBool型パブリッシャを追加
        self.recording_status_publisher = self.create_publisher(Bool, 'recording_status', 10)

        self.vad = webrtcvad.Vad()
        self.vad.set_mode(self.vad_mode)
        self.audio = pyaudio.PyAudio()

        self.get_logger().info("VAD STT Publisher ノードが起動しました")

        # バックグラウンドスレッドで録音ループを開始
        self.recording_thread = threading.Thread(target=self.record_loop, daemon=True)
        self.recording_thread.start()

    def parameter_callback(self, params):
        """パラメータの変更をリアルタイムに適用"""
        for param in params:
            if param.name == "server_url":
                self.server_url = param.value
                self.get_logger().info(f"サーバーURLを変更: {self.server_url}")
            elif param.name == "vad_mode":
                self.vad_mode = int(param.value)
                self.vad.set_mode(self.vad_mode)
                self.get_logger().info(f"VADモードを変更: {self.vad_mode}")
            elif param.name == "silence_duration":
                self.silence_duration = float(param.value)
                self.get_logger().info(f"無音判定時間を変更: {self.silence_duration} 秒")
            elif param.name == "pre_record_duration":
                self.pre_record_duration = float(param.value)
                self.get_logger().info(f"録音前バッファ時間を変更: {self.pre_record_duration} 秒")

        return SetParametersResult(successful=True)

    def publish_recording_status(self, status: bool):
        """録音状態をBool型メッセージとしてパブリッシュする"""
        msg = Bool()
        msg.data = status
        self.recording_status_publisher.publish(msg)
        self.get_logger().info(f"recording_statusを {status} に更新")

    def record_loop(self):
        """録音→STT送信→パブリッシュを繰り返すループ"""
        while rclpy.ok():
            try:
                self.get_logger().info("【新しい録音セッション開始】")
                self.record_and_publish()
                self.get_logger().info("【録音セッション終了、待機状態に戻ります】")
            except Exception as e:
                self.get_logger().error("録音ループ中に例外発生: " + str(e))
            time.sleep(0.5)

    def send_audio_to_server(self, filename):
        """録音した音声ファイルをSTTサーバーへ送信し、テキストを取得してパブリッシュ"""
        try:
            with open(filename, "rb") as audio_file:
                files = {"file": audio_file}
                response = requests.post(self.server_url, files=files)
                text = response.json().get("text", "")
                self.get_logger().info(f"STT結果: {text}")

                msg = String()
                msg.data = text
                self.publisher_.publish(msg)
                self.get_logger().info("STTテキストをパブリッシュしました")
        except Exception as e:
            self.get_logger().error("音声ファイルの送信に失敗: " + str(e))

    def record_and_publish(self):
        """VAD 録音を実施し、録音完了後に STT 送信・パブリッシュする"""
        stream = self.audio.open(format=pyaudio.paInt16, channels=1, rate=16000,
                                 input=True, frames_per_buffer=320)

        self.get_logger().info("環境ノイズ計測中... 1秒待機")
        time.sleep(1)

        self.get_logger().info("待機中... 話しかけると録音開始")
        pre_frames = deque(maxlen=int((self.pre_record_duration * 16000) / 320))
        frames = []
        recording = False
        silence_counter = 0

        # 録音開始前は録音状態ではない
        self.publish_recording_status(False)

        while rclpy.ok():
            data = stream.read(320, exception_on_overflow=False)
            is_speech = self.vad.is_speech(data, 16000)
            if is_speech:
                if not recording:
                    self.get_logger().info("録音開始")
                    recording = True
                    frames.extend(pre_frames)
                    # 録音開始時に状態をTrueにパブリッシュ
                    self.publish_recording_status(True)
                silence_counter = 0
            pre_frames.append(data)
            if recording:
                frames.append(data)
                if not is_speech:
                    silence_counter += 1
                    if silence_counter > (self.silence_duration * 16000 / 320):
                        self.get_logger().info("録音停止")
                        break

        stream.stop_stream()
        stream.close()

        # 録音が終了したので状態をFalseにパブリッシュ
        if recording:
            self.publish_recording_status(False)

        if frames:
            output_file = "/tmp/output_vad.wav"
            waveFile = wave.open(output_file, 'wb')
            waveFile.setnchannels(1)
            waveFile.setsampwidth(self.audio.get_sample_size(pyaudio.paInt16))
            waveFile.setframerate(16000)
            waveFile.writeframes(b''.join(frames))
            waveFile.close()
            self.get_logger().info(f"録音した音声を {output_file} に保存しました")
            self.send_audio_to_server(output_file)
        else:
            self.get_logger().warn("録音された音声がありませんでした")

    def destroy_node(self):
        self.audio.terminate()
        super().destroy_node()

def main(args=None):
    rclpy.init(args=args)
    node = VADSTTPublisher()
    try:
        rclpy.spin(node)
    except KeyboardInterrupt:
        node.get_logger().info("KeyboardInterruptを受信")
    finally:
        node.destroy_node()
        rclpy.shutdown()

if __name__ == '__main__':
    main()

NLPノード

gemini apiを使用してテキストを送信し、応答テキストを生成します。

nlp_node
import rclpy
from rclpy.node import Node
from std_msgs.msg import String
import google.generativeai as genai
import yaml
import os
from ament_index_python.packages import get_package_share_directory

# パッケージのシェアディレクトリを取得
package_share_dir = get_package_share_directory('YOUR_DIRECTORY')

# secretsディレクトリからAPIキーを読み込む
secrets_path = os.path.join(package_share_dir, 'secrets', 'keys.yaml')
try:
    with open(secrets_path, 'r') as f:
        secrets = yaml.safe_load(f)
except Exception as e:
    raise RuntimeError(f"APIキーの読み込みに失敗しました: {e}")

# secretsからAPIキーを取得
gemini_api_key = secrets.get('gemini_api_key')
if not gemini_api_key:
    raise RuntimeError("gemini_api_key が secrets/keys.yaml に定義されていません。")

class NLPGeminiNode(Node):
    """Gemini Generative AI APIを利用するROS2ノード"""

    def __init__(self):
        super().__init__('nlp_gemini_node')

        # APIキー設定
        genai.configure(api_key=gemini_api_key)
        # Geminiモデルを初期化（キャッシュ）
        self.model = genai.GenerativeModel('gemini-2.0-flash')

        # STTテキストのサブスクリプションとTTSテキストのパブリッシャーを作成
        self.subscription = self.create_subscription(
            String,
            'stt/text',
            self.stt_callback,
            10
        )
        self.tts_publisher = self.create_publisher(String, 'tts/text', 10)

        # プロンプト読み込み
        prompts_path = os.path.join(package_share_dir, 'config', 'prompts.txt')
        self.prompts = self.load_prompts(prompts_path)

        self.get_logger().info(f"プロンプト読み込み完了: {list(self.prompts.keys())}")

    def load_prompts(self, file_path: str) -> dict:
        """
        プロンプトファイルを読み込み、辞書形式で返す。
        ファイルは '#' で始まる行でキーが定義され、その後に続く行がプロンプト内容となる。
        """
        prompts = {}
        try:
            with open(file_path, 'r', encoding='utf-8') as f:
                lines = f.readlines()

            current_key = None
            current_value = []

            for line in lines:
                line = line.strip()
                # '#'で始まる行は新しいプロンプトのキーを示す
                if line.startswith('#'):
                    if current_key is not None:
                        prompts[current_key] = ' '.join(current_value).strip()
                    current_key = line[1:].strip()
                    current_value = []
                elif current_key:
                    current_value.append(line)

            if current_key is not None:
                prompts[current_key] = ' '.join(current_value).strip()

            return prompts
        except Exception as e:
            self.get_logger().error(f"プロンプト読み込みエラー: {e}")
            return {}

    def parse_user_input(self, input_text: str) -> str:
        """
        受信したSTTメッセージから不要なプレフィックス("data:")を除去して返す。
        """
        if input_text.startswith("data:"):
            return input_text.split("data:", 1)[1].strip()
        return input_text.strip()

    def stt_callback(self, msg: String) -> None:
        """
        STTテキストメッセージ受信時のコールバック。
        受信テキストをパースし、Gemini APIへ問い合わせ、TTSテキストとして応答をパブリッシュする。
        """
        raw_input = msg.data
        user_input = self.parse_user_input(raw_input)
        self.get_logger().info(f"認識テキスト: {user_input}")

        # 'default' プロンプトを利用（プロンプトが存在しなければデフォルトメッセージを使用）
        prompt_type = 'default'
        system_prompt = self.prompts.get(prompt_type, 'あなたはフレンドリーなAIです。')

        full_prompt = f"{system_prompt}\nユーザー: {user_input}"
        self.get_logger().info(f"送信プロンプト: {full_prompt}")

        try:
            response = self.model.generate_content(full_prompt)

            if response.text:
                ai_response = response.text.strip()
            else:
                ai_response = "ごめんなさい、うまく答えられませんでした。"

            self.get_logger().info(f"AI応答: {ai_response}")

            # AIの応答をTTSパブリッシャーで送信
            tts_msg = String()
            tts_msg.data = ai_response
            self.tts_publisher.publish(tts_msg)

        except Exception as e:
            self.get_logger().error(f"Gemini APIエラー: {e}")
            tts_msg = String()
            tts_msg.data = "すみません、ちょっとわかりませんでした。"
            self.tts_publisher.publish(tts_msg)

def main(args=None):
    rclpy.init(args=args)
    node = NLPGeminiNode()
    rclpy.spin(node)
    node.destroy_node()
    rclpy.shutdown()

if __name__ == '__main__':
    main()

おわりに

ROS2で動くロボット、ロスマルについて紹介しました。
ぜひ作ってみてくださいね！Youtubeのチャンネル登録もよろしくお願いします。

https://www.youtube.com/@rosmaru_ch
