この作品は、「建築現場での測量時の位置を共有」ことを目的とした「緯度経度と方角を共有するGPS内蔵マーカーデバイス」です。
マーカーデバイスの情報をスマホなどのデバイスから読み取ることで、位置取りをするのに役立てます。
位置とコンパスの向きの情報は、QRコードで表示することで、端末間を通信レスで取得することを特徴です。
インターネットを利用せず、安定して読み出すことが期待できます。
２０２４年 SONY Spresenseコンテストで提供いただいたモニター品を活用し制作しています。

※コンテストに辺り、応募記事を該当システムに投稿し、コンテスト応募サイトから該当情報を記載し応募するのですが、
　応募後、期間中でも、記事を編集すると、応募がキャンセル扱いになるとのことで、
　再応募が必要になり、それが漏れていたようで、コンテスト対象外となりました。
　供養記事としての公開となります。

目的・方針

・対象者が、同一の緯度経度と方角を取得する手段があること
・上記のデータの取得に、インターネットを使わないこと
・取得したデータの解釈は、読み取り機器側に任せること

動画

動画内の読み取り機器は、スマホを使用しています。
スマホのアプリは、Unityで開発し、事前にスマホ内に、緯度経度に対応する３Dモデルを用意しています。
QRコードの読み取りで取得した移動経度の値と合致するデータを表示しています。
今回の趣旨はデバイス側になるため、アプリの詳細説明は割愛させていただきます。
以後は、機器側について、解説します。

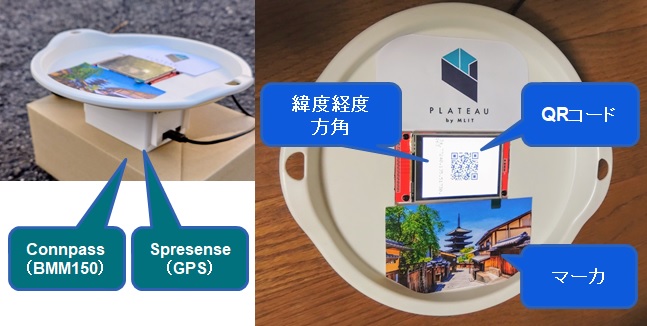

GPS内臓マーカ―デバイス

部品

作成に使用したパーツは下記となります。

設計図

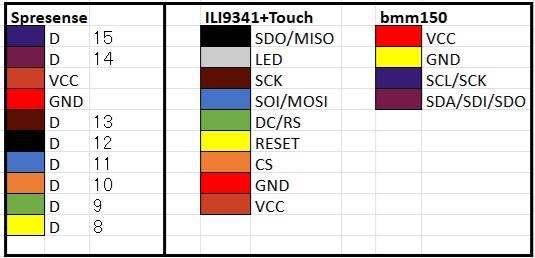

部品を元に、下記配線を行います。

使用ライブラリ
Arduino Library Manager
・ボードマネージャ-Spresense Commuity 3.3.1

Include Library
-Adafruit_ILI9341-spresense
-Adafruit-GFX-Library-spresense
-Grove_3Axis_Compass_V2.0_BMM150

プログラム
プログラム全体を下記にのせています。
Github: SpresenseMarkerDevice からソースコードを取得してください。

以降は、中心となるコードについての抜粋となります。

送信機（SpresenseMarkerDevice.ino）
#include <Arduino.h>
#include <vector>
#include <pthread.h>
#include "SPI.h"
// GNSS
#include <GNSS.h>
#include <GNSSPositionData.h>
#include "gnss_logger.h"
#include "gnss_nmea.h"
// TFT
#include "Adafruit_GFX.h"
#include "Adafruit_ILI9341.h"
// QR
#include "qrcode.h"
// BMM150
#include "bmm150.h"
#include "bmm150_defs.h"

// TFT
#define TFT_DC  9
#define TFT_CS 10
#define TFT_RST 8

Adafruit_ILI9341 tft = Adafruit_ILI9341(&SPI, TFT_DC, TFT_CS, TFT_RST);

// QR
#define X_BASE_PIXLE 60
#define Y_BASE_PIXLE 90
#define SCALE_SIZE    4 // x3

// BMM150
BMM150 bmm = BMM150();
bmm150_mag_data value_offset;

float g_headingDegrees;

// GPS
#define POSITIONING_INTERVAL  10 // positioning interval in seconds

SpGnss Gnss;                     // SpGnss objectString g_time;

String g_time;
String g_lat;
String g_lot;

// Button
#define buttonPin 7

bool g_isFirst = true;
bool g_isBtn = false;

int g_waitGns = 0;
int g_cntCompass = 0;
int g_cntGns = 0;


//-------------------------------------------------------------
// Turn on / off the LED1 for positioning state notification.
// [in] state Positioning state
//-------------------------------------------------------------
static void Led_isPosfix(bool state)
{
  if (state == 1){
    ledOn(PIN_LED0);
  } else {
    ledOff(PIN_LED0);
  }
}


//-------------------------------------------------------------
//StrSplit
//-------------------------------------------------------------
int StrSplit(String data, char delimiter, String *dst)
{
  int index = 0;
  int datalength = data.length();

  for (int i = 0; i < datalength; i++) {
    char tmp = data.charAt(i);
    if ( tmp == delimiter ) {
      index++;
    } else {
      dst[index] += tmp;
    }
  }

  return (index + 1);
}

//-------------------------------------------------------------
//ConvertGps
//-------------------------------------------------------------
float ConvertGps(String data)
{
  float f = atof(data.c_str());
  float deg = (int)f / 100;
  float min = f - deg * 100;

  return deg + min / 60;
}

void floatValuesToCommaString(float* values, char* resultString)
{
  String floatStrings[3];
  for (int i = 0; i < 3; ++i) {
    if (i==2) {
      floatStrings[i] = String((int)values[i]);
    } else {
      floatStrings[i] = String(values[i], 5);  // Adjust precision as needed
    }
  }

  sprintf(resultString, "%s,%s,%s\0", floatStrings[0].c_str(), floatStrings[1].c_str(), floatStrings[2].c_str());
}

//-------------------------------------------------------------
// DrawQR
// [in] draw qr
//-------------------------------------------------------------
void DrawQR(String data)
{
  Serial.print("QR=");
  Serial.println(data);

  // Create the QR code
  QRCode qrcode;
  uint8_t qrcodeData[qrcode_getBufferSize(3)];
  qrcode_initText(&qrcode, qrcodeData, 3, 0, data.c_str());

  //tft.fillScreen(ILI9341_WHITE);
  tft.fillRect(0, 0, tft.width(), tft.height() - 240, ILI9341_WHITE);

  for (unsigned int y = 0; y < qrcode.size; y++) {
    for (unsigned int x = 0; x < qrcode.size; x++) {
        if (qrcode_getModule(&qrcode, x, y)) {
          tft.writeFillRect(
            X_BASE_PIXLE +  (x * SCALE_SIZE), Y_BASE_PIXLE +  (y * SCALE_SIZE),
            SCALE_SIZE, SCALE_SIZE,
            ILI9341_BLACK);
        }
    }
  }
}

//-------------------------------------------------------------
// DrawMessage
// [in] draw string
//-------------------------------------------------------------
void DrawMessage(String txt)
{
  tft.fillRect(0, 240, tft.width(), 240, ILI9341_WHITE);

  tft.setCursor(5, 240);
  tft.setTextColor(ILI9341_BLACK);
  tft.setTextSize(2);
  tft.println(txt);
}

//-------------------------------------------------------------
// CreateMessage
//-------------------------------------------------------------
String CreateMessage(String time, String lat, String lot, float conpass)
{
  //float values[4] = { atof(time.c_str()) + 90000, ConvertGps(lat), ConvertGps(lot), conpass };
  float values[3] = { ConvertGps(lat), ConvertGps(lot), conpass };
  char resultString[50];  // Adjust the size as needed

  floatValuesToCommaString(values, resultString);
  //Serial.print("result = ");
  Serial.println(resultString);

  return resultString;
}

//-------------------------------------------------------------
// calibrate
// [in] time
//-------------------------------------------------------------
void calibrate(uint32_t timeout)
{
  int16_t value_x_min = 0;
  int16_t value_x_max = 0;
  int16_t value_y_min = 0;
  int16_t value_y_max = 0;
  int16_t value_z_min = 0;
  int16_t value_z_max = 0;
  uint32_t timeStart = 0;

  bmm.read_mag_data();
  value_x_min = bmm.raw_mag_data.raw_datax;
  value_x_max = bmm.raw_mag_data.raw_datax;
  value_y_min = bmm.raw_mag_data.raw_datay;
  value_y_max = bmm.raw_mag_data.raw_datay;
  value_z_min = bmm.raw_mag_data.raw_dataz;
  value_z_max = bmm.raw_mag_data.raw_dataz;
  delay(100);

  timeStart = millis();
  int cnt = 0;
  String txt = "";

  while((millis() - timeStart) < timeout)
  {
    bmm.read_mag_data();

    // Update x-Axis max/min value
    if(value_x_min > bmm.raw_mag_data.raw_datax)
    {
      value_x_min = bmm.raw_mag_data.raw_datax;
      // Serial.print("Update value_x_min: ");
      // Serial.println(value_x_min);

    }
    else if(value_x_max < bmm.raw_mag_data.raw_datax)
    {
      value_x_max = bmm.raw_mag_data.raw_datax;
      // Serial.print("update value_x_max: ");
      // Serial.println(value_x_max);
    }

    // Update y-Axis max/min value
    if(value_y_min > bmm.raw_mag_data.raw_datay)
    {
      value_y_min = bmm.raw_mag_data.raw_datay;
      // Serial.print("Update value_y_min: ");
      // Serial.println(value_y_min);

    }
    else if(value_y_max < bmm.raw_mag_data.raw_datay)
    {
      value_y_max = bmm.raw_mag_data.raw_datay;
      // Serial.print("update value_y_max: ");
      // Serial.println(value_y_max);
    }

    // Update z-Axis max/min value
    if(value_z_min > bmm.raw_mag_data.raw_dataz)
    {
      value_z_min = bmm.raw_mag_data.raw_dataz;
      // Serial.print("Update value_z_min: ");
      // Serial.println(value_z_min);

    }
    else if(value_z_max < bmm.raw_mag_data.raw_dataz)
    {
      value_z_max = bmm.raw_mag_data.raw_dataz;
      // Serial.print("update value_z_max: ");
      // Serial.println(value_z_max);
    }

    Serial.print(".");

    txt += ".";
    cnt++;
    if (cnt %2 == 0) {
      DrawMessage(txt);
    }

    delay(100);
  }

  value_offset.x = value_x_min + (value_x_max - value_x_min)/2;
  value_offset.y = value_y_min + (value_y_max - value_y_min)/2;
  value_offset.z = value_z_min + (value_z_max - value_z_min)/2;
}

//-------------------------------------------------------------
// commpassFunction
//-------------------------------------------------------------
bool commpassFunction()
{
  bmm150_mag_data value;
  bmm.read_mag_data();

  value.x = bmm.raw_mag_data.raw_datax - value_offset.x;
  value.y = bmm.raw_mag_data.raw_datay - value_offset.y;
  value.z = bmm.raw_mag_data.raw_dataz - value_offset.z;

  float xyHeading = atan2(value.x, value.y);
  float zxHeading = atan2(value.z, value.x);
  float heading = xyHeading;

  if(heading < 0)
    heading += 2*PI;

  if(heading > 2*PI)
    heading -= 2*PI;

  g_headingDegrees = heading * 180/M_PI;
  //float xyHeadingDegrees = xyHeading * 180 / M_PI;
  //float zxHeadingDegrees = zxHeading * 180 / M_PI;

  return true;
 }

//-------------------------------------------------------------
// Setup positioning.
// return 0 if success, 1 if failure
//-------------------------------------------------------------
int gnsSetup()
{
  int error_flag = 0;

  // Set Gnss debug mode.
  Gnss.setDebugMode(PrintNone);

  if (Gnss.begin(Serial) != 0) {
    Serial.println("Gnss begin error!!");
    error_flag = 1;
  } else {
    Serial.println("Gnss begin OK.");

    // GPS + QZSS(L1C/A) + QZAA(L1S)
    Gnss.select(GPS);
    Gnss.select(QZ_L1CA);
    Gnss.select(QZ_L1S);
    Gnss.setInterval(POSITIONING_INTERVAL);

    if (Gnss.start(HOT_START) != OK) {
      Serial.println("Gnss start error!!");
      error_flag = 1;
    }
  }

  return error_flag;
}

//-------------------------------------------------------------
// gnsLoop
//-------------------------------------------------------------
bool gnsLoop()
{
  // static
  static bool PosFixflag = false;

  // Check update.
  if (Gnss.waitUpdate()) {
  //if (Gnss.waitUpdate(POSITIONING_INTERVAL * 1000)) {
    // Get NavData.
    SpNavData NavData;
    Gnss.getNavData(&NavData);

    // Position Fixed
    bool LedSet = ((NavData.posDataExist) && (NavData.posFixMode != 0));
    if (PosFixflag != LedSet) {
      Led_isPosfix(LedSet);
      PosFixflag = LedSet;
    }

    if (PosFixflag) {
        //unsigned short sat = NavData.posSatelliteType;
        unsigned short sat = NavData.satelliteType;
        // GPS, QZ_L1CA --> LED1
        if (0 != (sat & (GPS | QZ_L1CA))) {
          ledOn(PIN_LED1);
        } else {
          ledOff(PIN_LED1);
        }
        // QZ_L1S --> LED2
        if (0 != (sat & QZ_L1S)) {
          ledOn(PIN_LED2);
        } else {
          ledOff(PIN_LED2);
        }
    }

    // Convert Nav-Data to Nmea-String.
    String NmeaString = getNmeaGga(&NavData);
    if (strlen(NmeaString.c_str()) == 0) {
      Serial.println("getNmea error");

    } else {
      Serial.print(NmeaString);

      // 分割数 = 分割処理(文字列, 区切り文字, 配列)
      String cmds[25] = {"\0"}; // 分割された文字列を格納する配列
      int index = StrSplit(NmeaString, ',', cmds);

      // 結果表示
      //for(int i = 0; i < index; i++){
      //  Serial.println(cmds[i]);
      //}
      if (4 < index) {
        g_time = cmds[1];
        g_lat = cmds[2];
        g_lot = cmds[4];

        if (strlen(g_lat.c_str()) != 0 &&
            strlen(g_lot.c_str()) != 0) {
          //Serial.print("lat=");   Serial.println(g_lat);
          //Serial.print("lot=");   Serial.println(g_lot);
          //SendGnssLoraData(g_time, g_lat, g_lot);
          return true;
        }
      }
    }
  }

  return false;
}

//-------------------------------------------------------------
// buttonLoop
//-------------------------------------------------------------
bool buttonLoop()
{
  int buttonState = digitalRead(buttonPin);

  // 押下
  if (buttonState == LOW) {
    if (!g_isBtn) {
      g_isBtn = true;
      Serial.println("btn push");
    }
  } else {
    g_isBtn = false;
  }

  return g_isBtn;
}

//-------------------------------------------------------------
// DrawData
//-------------------------------------------------------------
void DrawData(bool isQR, bool isConpass)
{
    String result = CreateMessage(g_time, g_lat, g_lot, g_headingDegrees);

    if (isConpass)
      DrawMessage(result);

    if (isQR)
      DrawQR(result);
}

// pthread
static void gps0_thread(void *arg)
{
  while(true)
  {
    if (gnsLoop()) {
      g_cntGns++;

      // 最初だけ表示
      if (g_isFirst) {
        g_isFirst = false;
        g_cntGns = 100;
      }
    }
    delay(100);
  }
}

//-------------------------------------------------------------
// setup
//-------------------------------------------------------------
void setup()
{
  Serial.begin(115200);

  // Turn on all LED:Setup start.
  ledOn(PIN_LED0);
  ledOn(PIN_LED1);
  ledOn(PIN_LED2);
  ledOn(PIN_LED3);

  // button
  pinMode(buttonPin, INPUT_PULLUP);

  // tft
  tft.begin(40000000);

  uint8_t x = tft.readcommand8(ILI9341_RDMODE);
  Serial.print("Display Power Mode: 0x"); Serial.println(x, HEX);
  x = tft.readcommand8(ILI9341_RDMADCTL);
  Serial.print("MADCTL Mode: 0x"); Serial.println(x, HEX);
  x = tft.readcommand8(ILI9341_RDPIXFMT);
  Serial.print("Pixel Format: 0x"); Serial.println(x, HEX);
  x = tft.readcommand8(ILI9341_RDIMGFMT);
  Serial.print("Image Format: 0x"); Serial.println(x, HEX);
  x = tft.readcommand8(ILI9341_RDSELFDIAG);
  Serial.print("Self Diagnostic: 0x"); Serial.println(x, HEX);

  // GNS
  int error_flag = gnsSetup();

  // bmm150
  if(bmm.initialize() == BMM150_E_ID_NOT_CONFORM) {
    Serial.println("Chip ID can not read!");
    while(1);
  } else {
    Serial.println("Initialize done!");
  }

  Serial.println("Start figure-8 calibration after 3 seconds.");
  tft.fillScreen(ILI9341_WHITE);
  delay(3000);
  calibrate(10000);
  Serial.println("\n\rCalibrate done..");
  delay(500);

  pthread_t gps0;
  pthread_create(&gps0, NULL, gps0_thread, NULL);

  // Turn off all LED:Setup done.
  ledOff(PIN_LED0);
  ledOff(PIN_LED1);
  ledOff(PIN_LED2);
  ledOff(PIN_LED3);
}

//-------------------------------------------------------------
// loop
//-------------------------------------------------------------
void loop(void)
{
  if (commpassFunction()) {
    g_cntCompass++;

    if (g_cntCompass % 2) {
        Serial.print("Heading: ");
        Serial.println(g_headingDegrees);
    }
  }

  bool cFlag = false, gFlag = false;

  if (g_cntCompass >= 10) {
    g_cntCompass = 0;
    cFlag = true;
  }

  if (g_cntGns >= 10) {
    g_cntGns = 0;
    gFlag = true;
  }

  if (gFlag || cFlag) {
    DrawData(gFlag, cFlag);
  }
  delay(100);
}

最後に

• 今後の発展として、読み込み端末側で３Dモデルを用意する以外に、
  SpresenseにESP32を追加し、マイコンで、Webサーバー上で３Dモデルをダウンロードさせる仕組みを追加するなどが
  考えられる
