STM32C011F4P6でNFCタグを読む(M5Stack Unit RFID2)

前回「STM32C011F4P6のLチカ(ST-LINK/V2, Nucleo開発ボードC031C6)」の続きです。

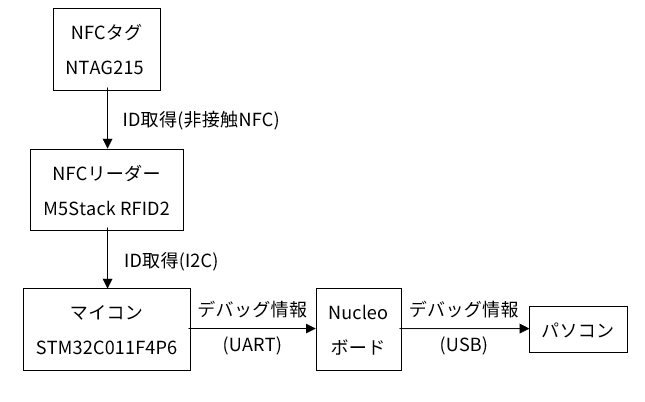

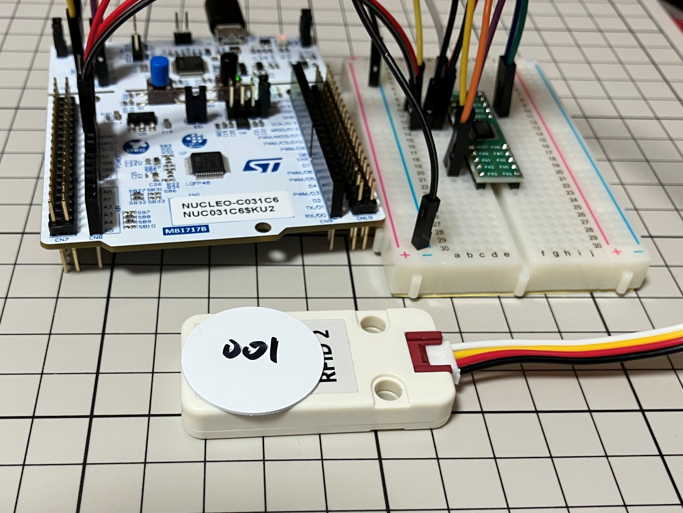

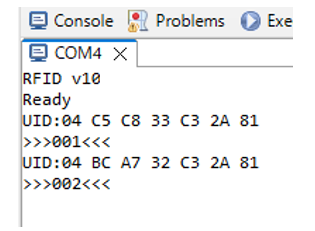

今回は、STM32C011F4P6とM5Stack Unit RFID2を使って NTAG215の読み取り行います。
また電子工作初心者ですので、誤ったことを記載している可能性があります。
ご了承ください。

AE-STM32C011F4P6-DIP(秋月電子キット)
Nucleo Board STM32C031C6
ブレッドボード(BB-801を使っています)
ジャンパーワイヤーオス-オス
ジャンパーワイヤーオス-メス
ピンヘッダ 2pcs
USB A-マイクロB(2.0) (Nucleoボード接続用)
M5Stack用WS1850S搭載 RFID 2ユニット, 型番:M5STACK-U031-B(スイッチサイエンス)
NTAG215(AmazonのYFFSFDC NFCタグ NTAG215 30枚)

パソコン(Windows11を使いました)
はんだごて、はんだ
STM32CubeMX
STM32CubeIDE
NFC Tools(iPhone版を使いました)

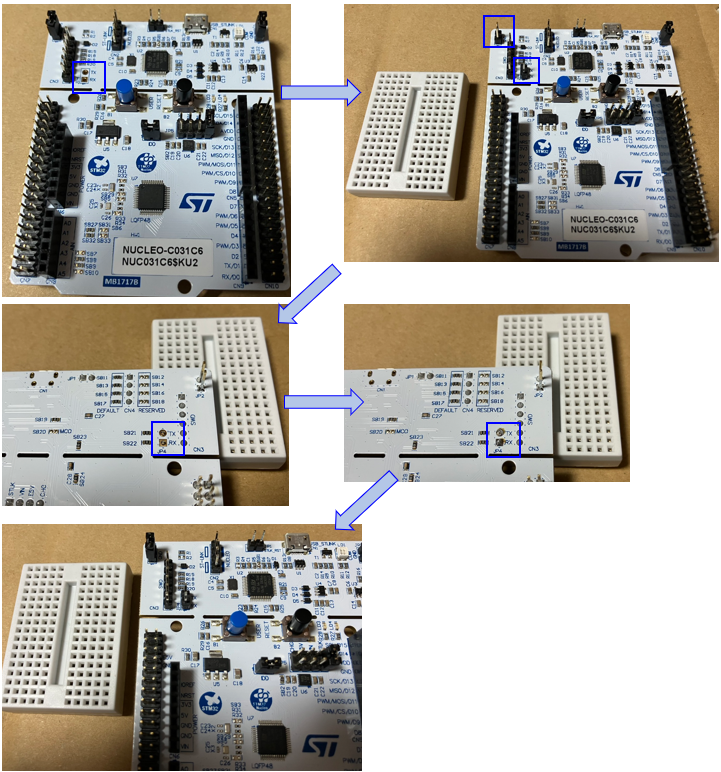

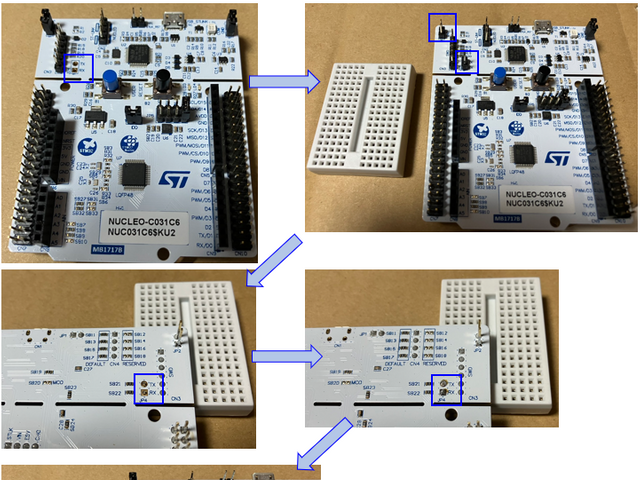

ジャンパワイヤー接続用のピンヘッダをはんだづけします。

1.(図の左上)UART通信用のTX, RXにピンヘッダをつけます。
2.(図の右上)JP2のジャンパーピンを外し、TX, RXにピンヘッダーを挿入します。
3.(図の中央左)小型のブレッドボードで固定し、基板を裏返します。
4.(図の中央右)TX, RXをはんだ付けします。
5.(図の左下)ブレッドボードを外したらはんだ付け完了です。

基板裏面のSB23ジャンパーチップを外していない場合、
前回を確認して外してください。

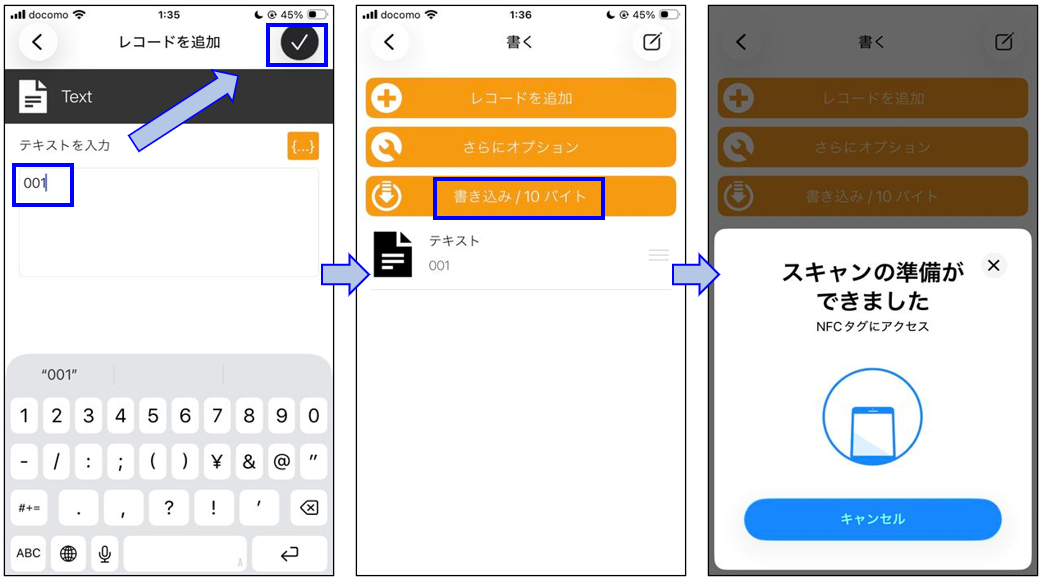

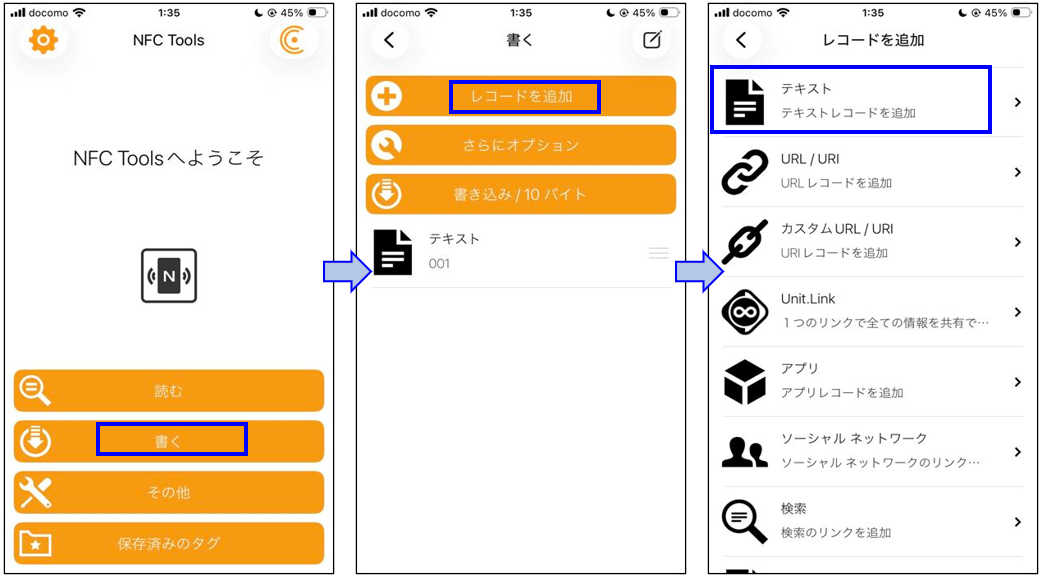

iPhoneでの操作です。

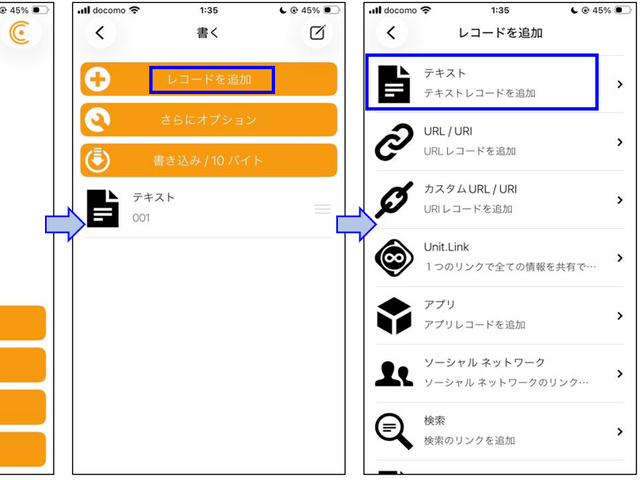

「書く」→「レコードを追加」→「テキスト」→

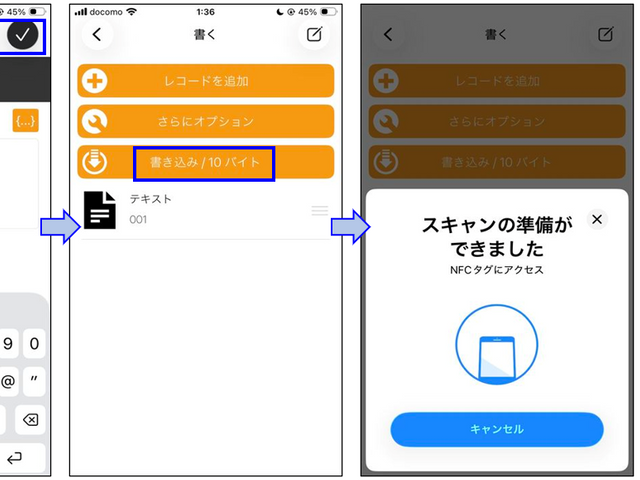

「001」を入力 →「✓」→「書き込み/10バイト」→「スキャンの準備ができました」
→ スマートフォンにNTAG215を近づけて書き込み

必須ではありませんが余裕があれば、
同様に残り2枚のNTAGへ「002」, 「003」と書き込みます。
書き込んだNTAGは、「読む」をタップしてスキャンすることで、書き込んだ数字を確認できます。

STM32CubeIDEを起動。

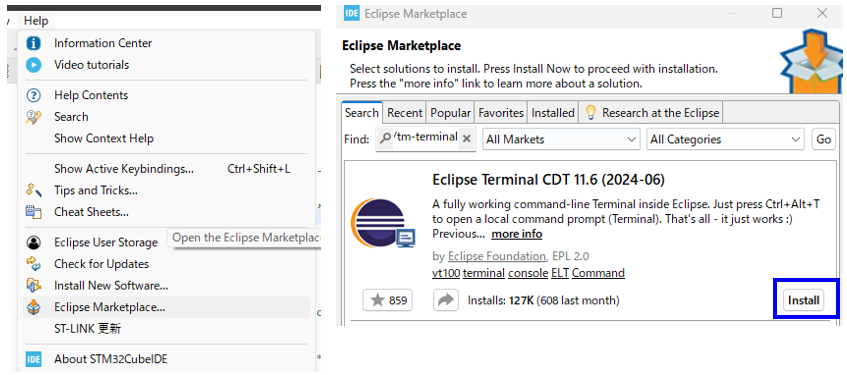

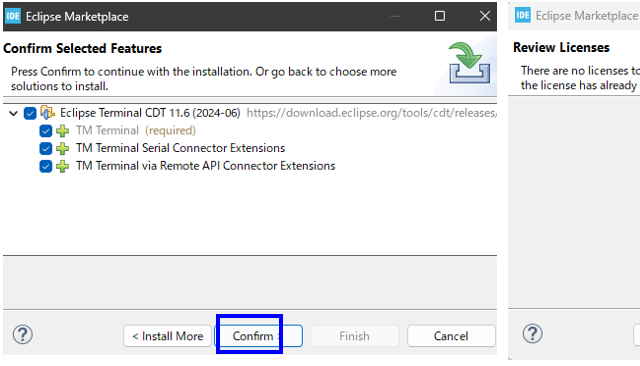

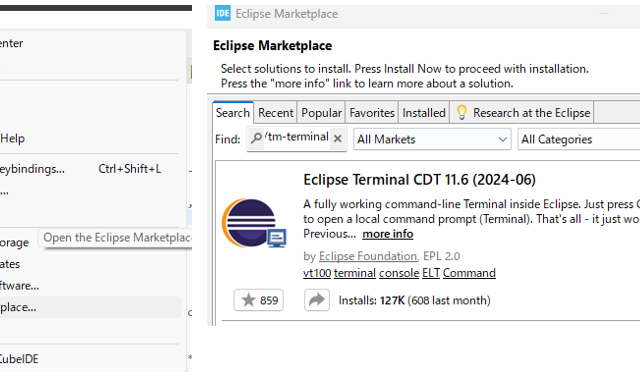

上部メニューの「help」→「Eclipse Marketplace」→「find」に下記を入力し「enter」→「install」
https://marketplace.eclipse.org/content/tm-terminal

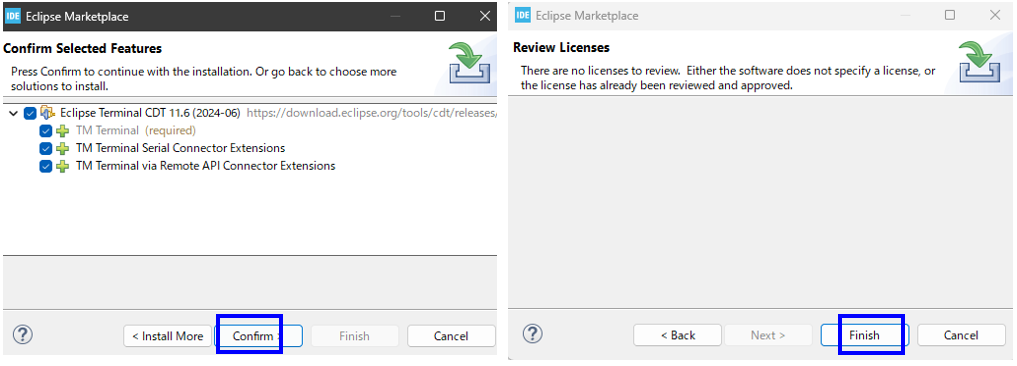

「confirm」→「finish」

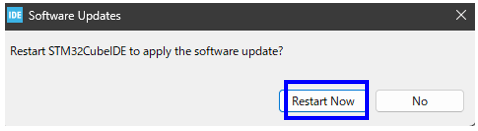

「restart now」IDEが再起動する

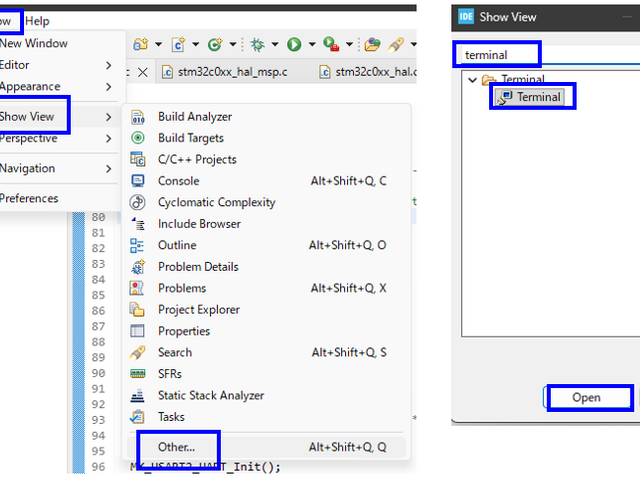

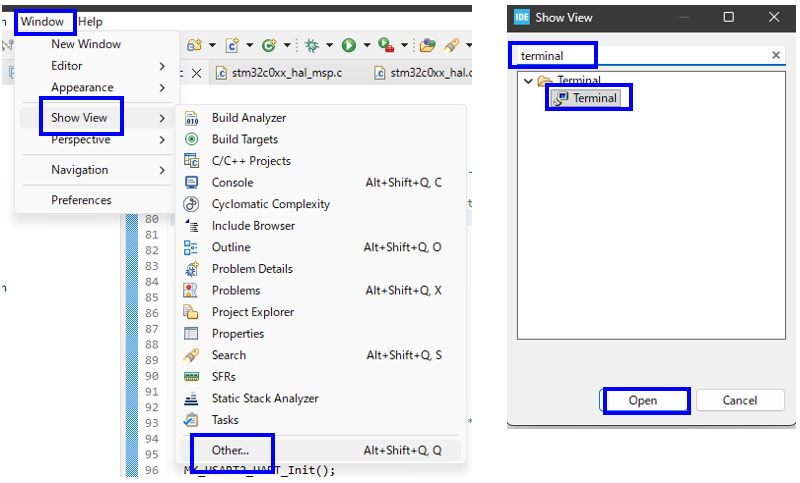

STM32CubeIDE 上部メニューの「Window」 → 「Show View」 → 「Other」
検索窓に「terminal」と入力。
→「terminal」を選択後 →「open」

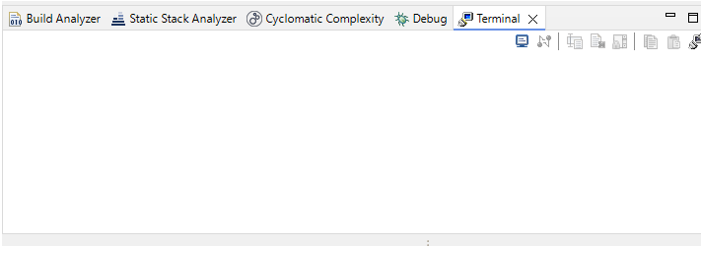

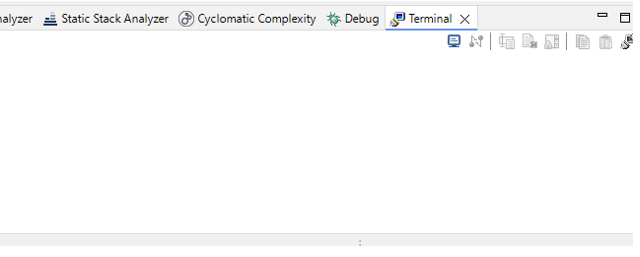

IDE右下にTerminalが表示

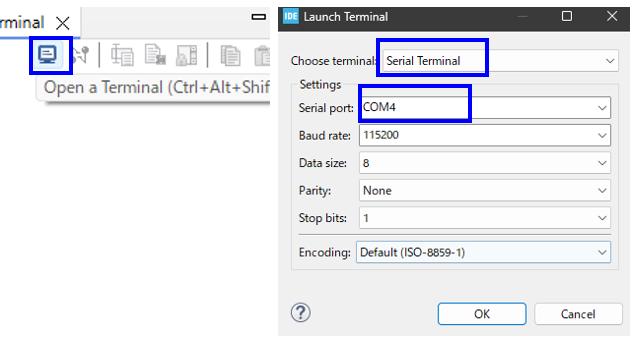

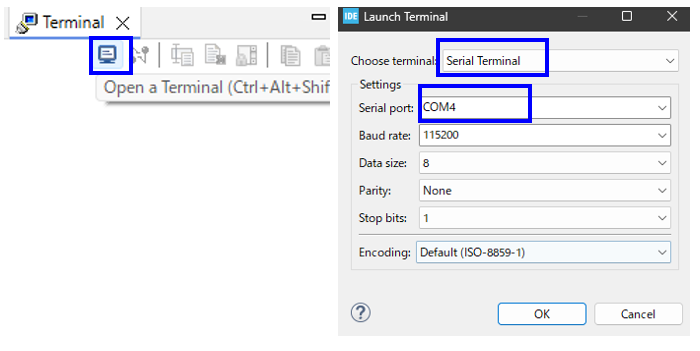

Terminal内のメニューより、「Open a Terminal」アイコン →
表示ウインドウの「Choose terminal：Serial Terminal」を選択。
「Serial port」よりデバッガのCOM番号を選択を選択してください。
「OK」クリックでデバッガの情報がTerminalへ表示可能となります。

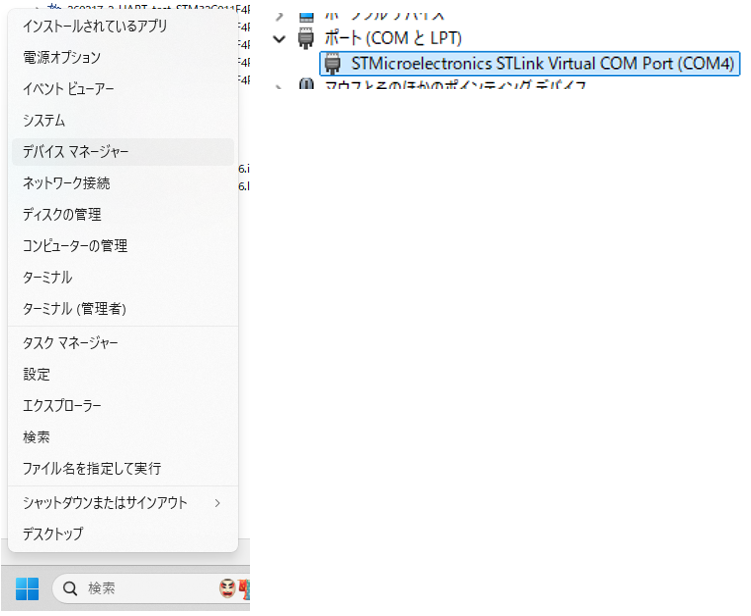

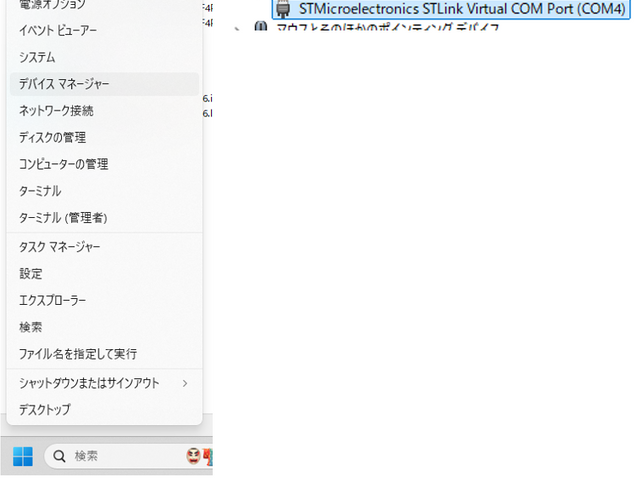

Windows11でのCOM番号の調べ方は下記です。
「Windowsスタートボタン」を右クリック → 「デバイスマネージャー」→
「ポート」のツリーを展開、デバッガのCOM番号をチェックしてください。
今回はCOM4です。

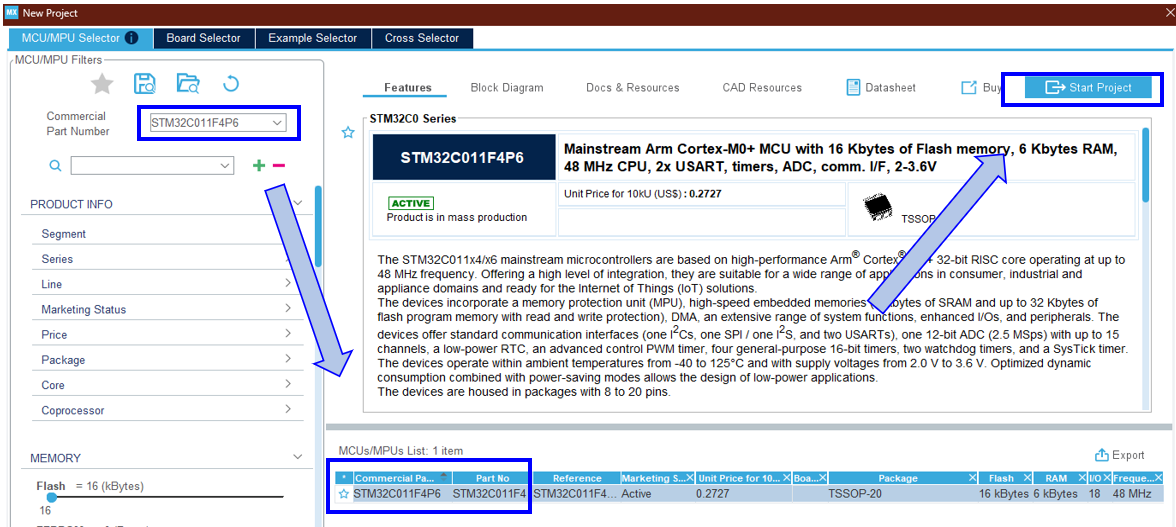

STM32CubeMXを起動します。

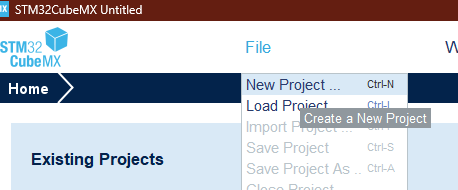

File → New Project をクリック。

ウインドウが表示されますので使用するマイコンを「Commercial Part Number」に入力します。(今回はSTM32C011F4P6)
MCUs/MCUs Listから選択 → Start Project をクリック。

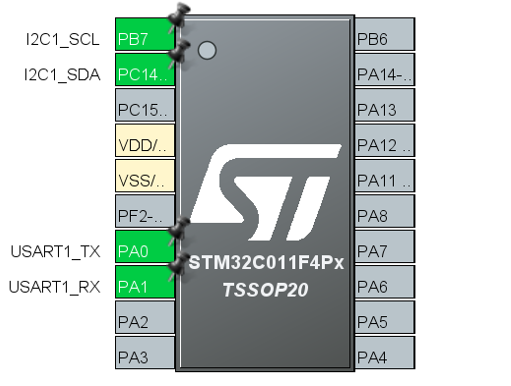

ピンの設定画面が表示されますので、ピン設定を行います。
　PB7:I2C1_SCL
　PC14:I2C1_SDA
　PA0:USART1_TX
　PA1:USART1_RX

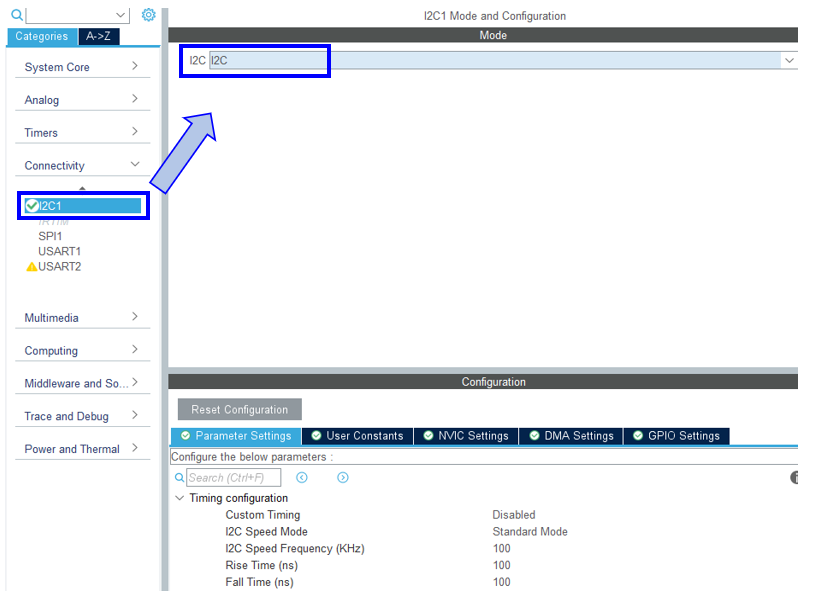

左メニューの「Connectivity」→「I2C1」→Modeを「I2C」へ変更します。

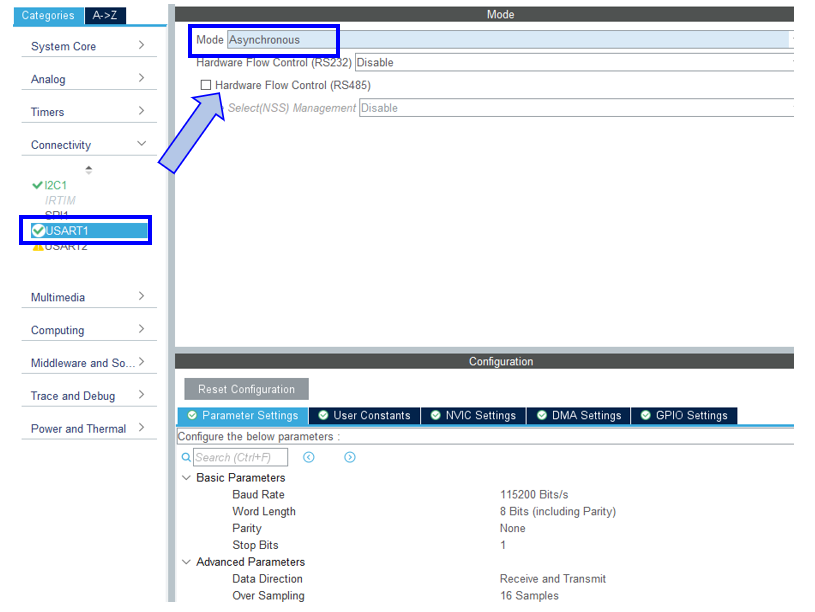

左メニューの「Connectivity」→「USART1」→Modeを「Asynchronous」へ変更します。

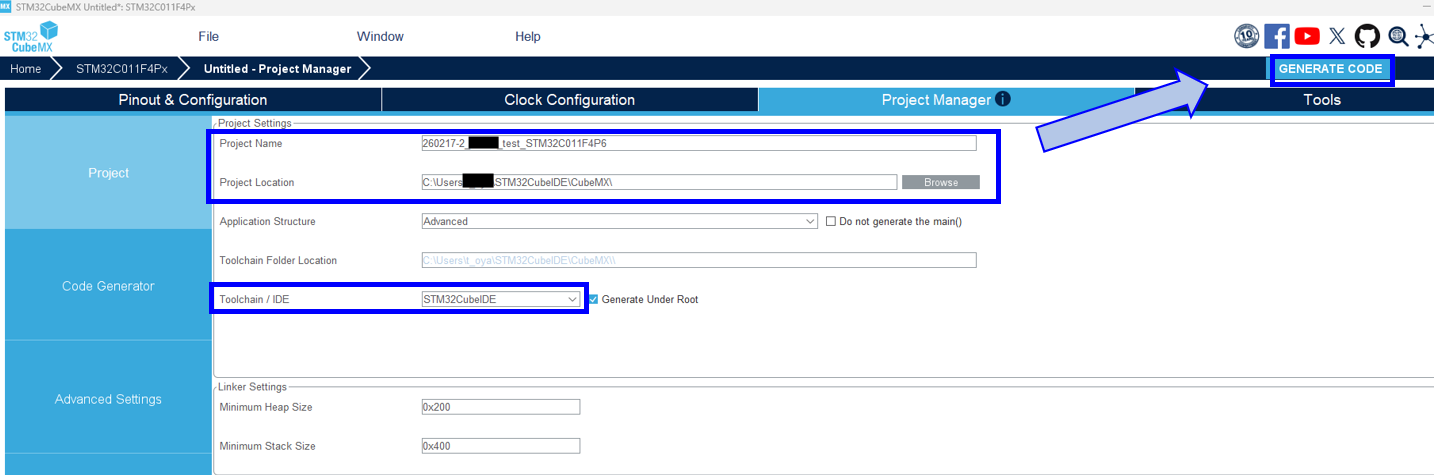

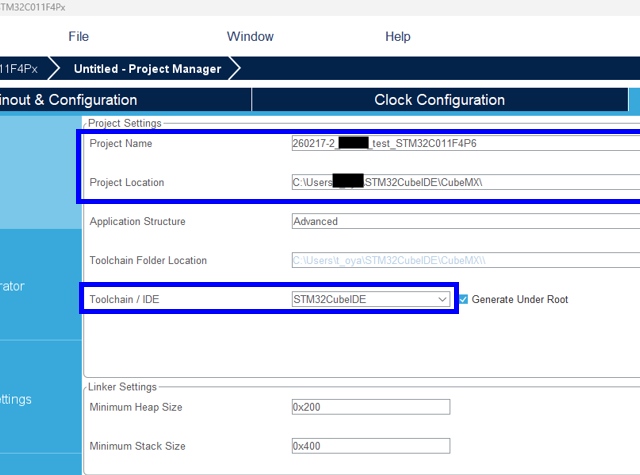

「Project Manager」タブを押し、
「Project Name」にファイル名を記入
「Project Location」にて保存場所を選択
「Toolchain /IDE」をSTM32CubeIDEを選択

「GENERATE CODE」を押し、コード生成

※プロジェクトネームに"()"を使うと、ビルド時にエラーが発生するため使わないでください。
※プロジェクトロケーションは「CubeMX」直下としてください。
　「CubeMX\プロジェクトネーム」とした場合、CubeIDEでエラーが発生します。

※画像は前回のものです。

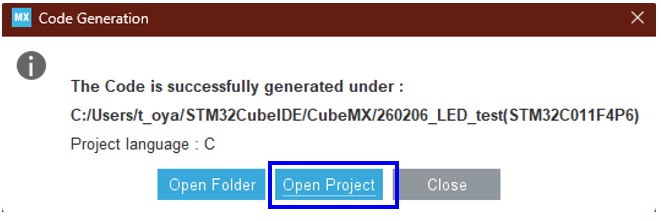

コード生成後のウィンドウで、「Open Project」をクリックすると
自動でSTM32CubeIDEが起動し、インポートしてくれます。

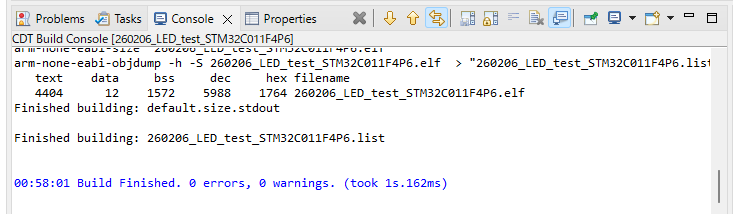

※画像は前回のものです。

STMCubeIDEのインポートしたプロジェクト内「Core」 → 「Src」 → 「main.c」にコードを記入します。

コードは下記範囲内にコピペしてください。
/* USER CODE BEGIN Header /
　コードのコピペ
/ USER CODE END 3 */


NTAG215
/* USER CODE BEGIN Header */
/*
 * STM32 Port of M5Stack RFID2 / MFRC522_I2C functionality
 *
 * This code is released under the Creative Commons Public Domain Dedication
 * version 1.0 or later (CC0 1+).
 * To the extent possible under law, the author has waived all copyright
 * and related or neighboring rights to this work.
 * You may copy, modify, distribute and perform the work, even for commercial
 * purposes, all without asking permission.
 *
 * -------------------------------------------------------------------------
 * Third-party components and licenses
 * -------------------------------------------------------------------------
 *
 * MFRC522_I2C Library (arozcan)
 *   - Public Domain
 *   - https://github.com/arozcan/MFRC522-I2C-Library
 *
 * M5Unified (M5Stack)
 *   - MIT License
 *   - Copyright (c) M5Stack
 *   - https://github.com/m5stack/M5Unified
 *
 * M5Stack Unit RFID / RFID2 documentation
 *   - No explicit license noted in documentation
 *   - Uses official M5Stack libraries (MIT License)
 *   - https://docs.m5stack.com/ja/arduino/projects/unit/unit_rfid
 *
 * MIT License portions are used in accordance with their terms.
 *
 */
/**
******************************************************************************
* @file : main.c
* @brief : NTAG215 テキスト(3桁数字) 読み取り
* STM32C011F4P6 + M5Stack RFID2 Unit (WS1850S)
*

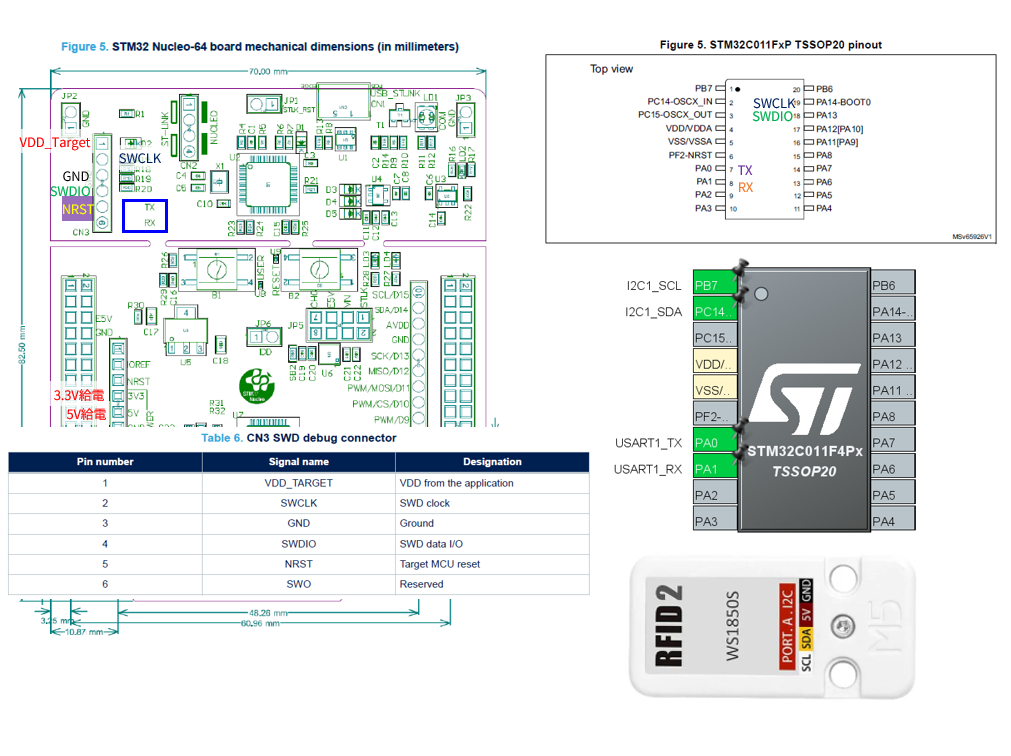

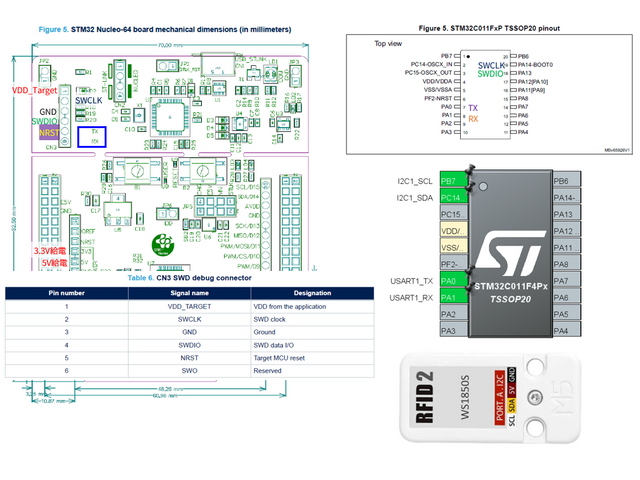

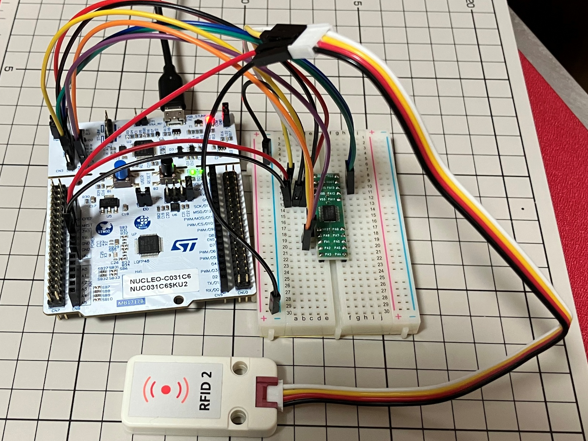

* 配線:
* RFID2 SCL → PB7 (I2C1_SCL)
* RFID2 SDA → PC14 (I2C1_SDA)
* RFID2 VCC → 3.3V / GND → GND
* ST-LINK → PA0(USART1_TX) / PA1(USART1_RX)
******************************************************************************
*/
/* USER CODE END Header */

/* Includes ------------------------------------------------------------------*/
#include "main.h"

/* USER CODE BEGIN Includes */
/* stdio.h / string.h 不使用 */
/* USER CODE END Includes */

/* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD */

typedef enum {
MFRC_OK = 0,
MFRC_ERROR = 1,
MFRC_TIMEOUT = 2
} MFRC_Status;

/* USER CODE END PTD */

/* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD */

/* I2C アドレス (7bit=0x28 → HAL用8bit) */
#define RFID2_ADDR (0x28 << 1)

/* ---- WS1850S (MFRC522互換) レジスタ ---- */
#define REG_CommandReg 0x01
#define REG_ComIrqReg 0x04
#define REG_ErrorReg 0x06
#define REG_FIFODataReg 0x09
#define REG_FIFOLevelReg 0x0A
#define REG_BitFramingReg 0x0D
#define REG_CollReg 0x0E
#define REG_ModeReg 0x11
#define REG_TxControlReg 0x14
#define REG_TxASKReg 0x15
#define REG_RFCfgReg 0x26
#define REG_CRCResultRegH 0x21
#define REG_CRCResultRegL 0x22
#define REG_TModeReg 0x2A
#define REG_TPrescalerReg 0x2B
#define REG_TReloadRegH 0x2C
#define REG_TReloadRegL 0x2D
#define REG_VersionReg 0x37

/* ---- コマンド ---- */
#define CMD_Idle 0x00
#define CMD_CalcCRC 0x03
#define CMD_Transceive 0x0C
#define CMD_SoftReset 0x0F

/* ---- NFC コマンド ---- */
#define PICC_REQA 0x26
#define PICC_CT 0x88 /* Cascade Tag (7バイトUID用) */
#define PICC_SEL_CL1 0x93 /* Cascade Level 1 */
#define PICC_SEL_CL2 0x95 /* Cascade Level 2 (NTAG215必須) */
#define PICC_HLTA 0x50
#define NTAG_READ 0x30

/* ErrorReg マスク
* CollErr(bit3)はAntiColl時に正常で立つため除外
* bit0=ProtocolErr / bit1=ParityErr / bit4=BufferOvfl のみ判定 */
#define ERR_MASK_STRICT 0x13
#define ERR_MASK_ANTICOLL 0x13

/* HAL_Delay 固定待機時間 (ms)
* IRQポーリング廃止・待機中はI2C通信なし → WS1850SがNFCに専念 */
#define WAIT_MS_REQA 15u
#define WAIT_MS_ANTICOLL 25u
#define WAIT_MS_SELECT 30u
#define WAIT_MS_READ 30u
#define WAIT_MS_CRC 5u

/* デバッグ出力切り替え
* 0 = 本番モード: 結果のみ出力 (STM32C011F4P6 FLASH節約)
* 1 = デバッグモード: v9相当の詳細ログ出力 */
#define RFID_DEBUG 0

/* USER CODE END PD */

/* Private macro -------------------------------------------------------------*/
/* USER CODE BEGIN PM */

/* デバッグ出力マクロ
* RFID_DEBUG=0 のとき空文に展開されFLASHを消費しない */
#if RFID_DEBUG
#define DBG_STR(s) uart_str(s)
#define DBG_HEX8(v) uart_hex8(v)
#define DBG_CRLF() uart_crlf()
#else
#define DBG_STR(s) ((void)0)
#define DBG_HEX8(v) ((void)0)
#define DBG_CRLF() ((void)0)
#endif

/* USER CODE END PM */

/* Private variables ---------------------------------------------------------*/
I2C_HandleTypeDef hi2c1;
UART_HandleTypeDef huart1;

/* USER CODE BEGIN PV */
/* USER CODE END PV */

/* Private function prototypes -----------------------------------------------*/
void SystemClock_Config(void);
static void MX_GPIO_Init(void);
static void MX_I2C1_Init(void);
static void MX_USART1_UART_Init(void);

/* USER CODE BEGIN PFP */

static void uart_str(const char *s);
static void uart_hex8(uint8_t v);
static void uart_crlf(void);
static void mfrc_write(uint8_t reg, uint8_t val);
static uint8_t mfrc_read(uint8_t reg);
static void mfrc_read_burst(uint8_t reg, uint8_t *buf, uint8_t len);
static void mfrc_set_bits(uint8_t reg, uint8_t mask);
static void mfrc_clear_bits(uint8_t reg, uint8_t mask);
static void mfrc_fifo_flush(void);
static void mfrc_init(void);
static MFRC_Status mfrc_transceive(uint8_t *tx, uint8_t txLen,
uint8_t *rx, uint8_t *rxLen,
uint8_t errMask, uint32_t waitMs);
static MFRC_Status mfrc_calc_crc(uint8_t *data, uint8_t len,
uint8_t *crcLow, uint8_t *crcHigh);
static MFRC_Status ntag_request(void);
static MFRC_Status ntag_select_7byte(uint8_t *uid7);
static MFRC_Status ntag_read_page(uint8_t page, uint8_t *data16);
static uint8_t extract_3digit(uint8_t *raw, uint8_t len, char *out3);
static void rfid_task(void);

/* USER CODE END PFP */

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */

/* ================================================================
* UARTユーティリティ (stdio.h不使用)
* ================================================================ */
static void uart_str(const char *s)
{
while (*s)
HAL_UART_Transmit(&huart1, (uint8_t *)s++, 1, 100);
}

static void uart_hex8(uint8_t v)
{
const char h[] = "0123456789ABCDEF";
uint8_t buf[2];
buf[0] = (uint8_t)h[(v >> 4) & 0x0F];
buf[1] = (uint8_t)h[v & 0x0F];
HAL_UART_Transmit(&huart1, buf, 2, 100);
}

static void uart_crlf(void) { uart_str("\r\n"); }

/* ================================================================
* WS1850S I2Cドライバ
* ================================================================ */
static void mfrc_write(uint8_t reg, uint8_t val)
{
uint8_t buf[2] = { reg, val };
HAL_I2C_Master_Transmit(&hi2c1, RFID2_ADDR, buf, 2, 100);
}

static uint8_t mfrc_read(uint8_t reg)
{
uint8_t val = 0;
HAL_I2C_Master_Transmit(&hi2c1, RFID2_ADDR, &reg, 1, 100);
HAL_I2C_Master_Receive (&hi2c1, RFID2_ADDR, &val, 1, 100);
return val;
}

static void mfrc_read_burst(uint8_t reg, uint8_t *buf, uint8_t len)
{
HAL_I2C_Master_Transmit(&hi2c1, RFID2_ADDR, &reg, 1, 100);
HAL_I2C_Master_Receive (&hi2c1, RFID2_ADDR, buf, len, 100);
}

static void mfrc_set_bits(uint8_t reg, uint8_t mask)
{
mfrc_write(reg, mfrc_read(reg) | mask);
}

static void mfrc_clear_bits(uint8_t reg, uint8_t mask)
{
mfrc_write(reg, mfrc_read(reg) & ~mask);
}

/* FIFOを確実にクリアする */
static void mfrc_fifo_flush(void)
{
mfrc_write(REG_FIFOLevelReg, 0x80);
HAL_Delay(1);
}

static void mfrc_init(void)
{
mfrc_write(REG_CommandReg, CMD_SoftReset);
HAL_Delay(100);
mfrc_write(REG_TModeReg, 0x80);
mfrc_write(REG_TPrescalerReg, 0xA9);
mfrc_write(REG_TReloadRegH, 0x03);
mfrc_write(REG_TReloadRegL, 0xE8);
mfrc_write(REG_TxASKReg, 0x40);
mfrc_write(REG_ModeReg, 0x3D);
mfrc_set_bits(REG_RFCfgReg, 0x70); /* アンテナゲイン最大 */
mfrc_set_bits(REG_TxControlReg, 0x03); /* アンテナON */
mfrc_write(REG_BitFramingReg, 0x00); /* BitFraming初期化 */
}

/* ================================================================
* mfrc_transceive()
* 【重要】送信シーケンスの正しい順序 :
* ① CommandReg = CMD_Transceive (先にコマンドをセット)
* ② BitFramingReg = 0x80 (後からStartSendをセット)
* この順序でないとWS1850SがFIFO内容を正しく送信しない
* ================================================================ */
static MFRC_Status mfrc_transceive(uint8_t *tx, uint8_t txLen,
uint8_t *rx, uint8_t *rxLen,
uint8_t errMask, uint32_t waitMs)
{
uint8_t i, n, err, irq;

mfrc_fifo_flush();
mfrc_write(REG_ComIrqReg, 0x7F);
mfrc_write(REG_CommandReg, CMD_Idle);
mfrc_write(REG_BitFramingReg, 0x00);

for (i = 0; i < txLen; i++)
mfrc_write(REG_FIFODataReg, tx[i]);

mfrc_write(REG_CommandReg, CMD_Transceive); /* ①コマンド先 */
mfrc_write(REG_BitFramingReg, 0x80); /* ②StartSend後 */

HAL_Delay(waitMs);

mfrc_write(REG_BitFramingReg, 0x00);

irq = mfrc_read(REG_ComIrqReg);
err = mfrc_read(REG_ErrorReg);
n = mfrc_read(REG_FIFOLevelReg);

DBG_STR(" I=0x"); DBG_HEX8(irq);
DBG_STR(" E=0x"); DBG_HEX8(err);
DBG_STR(" F="); DBG_HEX8(n); DBG_CRLF();

if (err & errMask) return MFRC_ERROR;
if (n == 0) return MFRC_TIMEOUT;

if (rx && rxLen) {
uint8_t lim = (*rxLen < n) ? *rxLen : n;
mfrc_read_burst(REG_FIFODataReg, rx, lim);
*rxLen = lim;

DBG_STR(" RX["); DBG_HEX8(lim); DBG_STR("]:");
for (i = 0; i < lim; i++) { DBG_STR(" "); DBG_HEX8(rx[i]); }
DBG_CRLF();
}
return MFRC_OK;
}

/* ================================================================
* mfrc_calc_crc() : ハードウェアCRC_A計算
* ================================================================ */
static MFRC_Status mfrc_calc_crc(uint8_t *data, uint8_t len,
uint8_t *crcLow, uint8_t *crcHigh)
{
uint8_t i;
mfrc_write(REG_CommandReg, CMD_Idle);
mfrc_write(REG_ComIrqReg, 0x04);
mfrc_fifo_flush();
for (i = 0; i < len; i++)
mfrc_write(REG_FIFODataReg, data[i]);
mfrc_write(REG_CommandReg, CMD_CalcCRC);
HAL_Delay(WAIT_MS_CRC);
mfrc_write(REG_CommandReg, CMD_Idle);
if (!(mfrc_read(REG_ComIrqReg) & 0x04)) return MFRC_TIMEOUT;
*crcLow = mfrc_read(REG_CRCResultRegL);
*crcHigh = mfrc_read(REG_CRCResultRegH);
return MFRC_OK;
}

/* ================================================================
* ntag_request() : REQA 7bit送信 (専用実装)
* 【重要】送信シーケンスの正しい順序:
* ① CommandReg = CMD_Transceive
* ② BitFramingReg = 0x87 (StartSend=bit7 + TxLastBits=7)
* 送信後 BitFramingReg を必ず 0x00 にリセットする
*
* NTAG215のATQA正常値: 44 00
* ================================================================ */
static MFRC_Status ntag_request(void)
{
uint8_t cmd = PICC_REQA;
uint8_t rx[2];
uint8_t n, err;

mfrc_fifo_flush();
mfrc_write(REG_ComIrqReg, 0x7F);
mfrc_write(REG_CommandReg, CMD_Idle);
mfrc_write(REG_BitFramingReg, 0x00);

mfrc_write(REG_FIFODataReg, cmd);

mfrc_write(REG_CommandReg, CMD_Transceive); /* ①コマンド先 */
mfrc_write(REG_BitFramingReg, 0x87); /* ②StartSend+7bit後 */

HAL_Delay(WAIT_MS_REQA);

mfrc_write(REG_BitFramingReg, 0x00); /* 必ずリセット */

err = mfrc_read(REG_ErrorReg);
n = mfrc_read(REG_FIFOLevelReg);

if (err & ERR_MASK_ANTICOLL) return MFRC_ERROR;
if (n == 0) return MFRC_TIMEOUT;

/* ATQAを読み捨て (カード存在確認のみ) */
mfrc_read_burst(REG_FIFODataReg, rx, (n > 2) ? 2 : n);
return MFRC_OK;
}

/* ================================================================
* ntag_select_7byte()
* ISO14443A Cascade Level 1+2 でNTAG215の7バイトUIDを取得
*
* Cascade Level 1:
* AntiColl (93 20) → rx=[CT(0x88) uid0 uid1 uid2 BCC]
* Select (93 70 CT uid0 uid1 uid2 BCC CRC_L CRC_H) → SAK=0x04
*
* Cascade Level 2:
* AntiColl (95 20) → rx=[uid3 uid4 uid5 uid6 BCC]
* Select (95 70 uid3 uid4 uid5 uid6 BCC CRC_L CRC_H) → SAK=0x00
* ================================================================ */
static MFRC_Status ntag_select_7byte(uint8_t *uid7)
{
uint8_t rx[5];
uint8_t rxLen;
uint8_t tx[9];
uint8_t bcc;
uint8_t crcL, crcH;
MFRC_Status st;

/* ---- Cascade Level 1 ---- */
mfrc_clear_bits(REG_CollReg, 0x80); /* ValuesAfterColl クリア */

/* CL1 AntiColl */
DBG_STR("CL1AC");
tx[0] = PICC_SEL_CL1; tx[1] = 0x20;
rxLen = sizeof(rx);
st = mfrc_transceive(tx, 2, rx, &rxLen, ERR_MASK_ANTICOLL, WAIT_MS_ANTICOLL);
if (st != MFRC_OK || rxLen < 5 || rx[0] != PICC_CT) return MFRC_ERROR;

bcc = rx[0] ^ rx[1] ^ rx[2] ^ rx[3]; /* BCC再計算 */

/* CL1 Select */
DBG_STR("CL1SEL");
tx[0] = PICC_SEL_CL1; tx[1] = 0x70;
tx[2] = rx[0]; tx[3] = rx[1]; tx[4] = rx[2]; tx[5] = rx[3]; tx[6] = bcc;
if (mfrc_calc_crc(tx, 7, &crcL, &crcH) != MFRC_OK) return MFRC_ERROR;
tx[7] = crcL; tx[8] = crcH;
rxLen = 3;
st = mfrc_transceive(tx, 9, rx, &rxLen, ERR_MASK_STRICT, WAIT_MS_SELECT);
if (st != MFRC_OK) return MFRC_ERROR;
/* SAK=0x04 → Level2へ続く */

uid7[0] = tx[3]; uid7[1] = tx[4]; uid7[2] = tx[5];

/* ---- Cascade Level 2 ---- */
mfrc_clear_bits(REG_CollReg, 0x80);

/* CL2 AntiColl */
DBG_STR("CL2AC");
tx[0] = PICC_SEL_CL2; tx[1] = 0x20;
rxLen = sizeof(rx);
st = mfrc_transceive(tx, 2, rx, &rxLen, ERR_MASK_ANTICOLL, WAIT_MS_ANTICOLL);
if (st != MFRC_OK || rxLen < 5) return MFRC_ERROR;

bcc = rx[0] ^ rx[1] ^ rx[2] ^ rx[3]; /* BCC再計算 */

/* CL2 Select */
DBG_STR("CL2SEL");
tx[0] = PICC_SEL_CL2; tx[1] = 0x70;
tx[2] = rx[0]; tx[3] = rx[1]; tx[4] = rx[2]; tx[5] = rx[3]; tx[6] = bcc;
if (mfrc_calc_crc(tx, 7, &crcL, &crcH) != MFRC_OK) return MFRC_ERROR;
tx[7] = crcL; tx[8] = crcH;
rxLen = 3;
st = mfrc_transceive(tx, 9, rx, &rxLen, ERR_MASK_STRICT, WAIT_MS_SELECT);
if (st != MFRC_OK) return MFRC_ERROR;
/* SAK=0x00 → 選択完了 */

uid7[3] = tx[2]; uid7[4] = tx[3]; uid7[5] = tx[4]; uid7[6] = tx[5];
return MFRC_OK;
}

/* ================================================================
* ntag_read_page() : NTAGページ読み取り (4ページ=16byte返却)
* ================================================================ */
static MFRC_Status ntag_read_page(uint8_t page, uint8_t *data16)
{
uint8_t tx[4];
uint8_t buf[18]; /* [v10修正] 16データ + CRC2バイト = 18バイト受信 */
uint8_t rxLen = sizeof(buf);
uint8_t crcL, crcH;
uint8_t i;
MFRC_Status st;

tx[0] = NTAG_READ; tx[1] = page;
if (mfrc_calc_crc(tx, 2, &crcL, &crcH) != MFRC_OK) return MFRC_ERROR;
tx[2] = crcL; tx[3] = crcH;

st = mfrc_transceive(tx, 4, buf, &rxLen, ERR_MASK_STRICT, WAIT_MS_READ);
if (st != MFRC_OK) return st;

/* 先頭16バイトのみ呼び出し側へコピー (末尾2バイトはCRC) */
for (i = 0; i < 16 && i < rxLen; i++)
data16[i] = buf[i];
return MFRC_OK;
}

/* ================================================================
* extract_3digit() : raw[len]からASCII数字3連続を検索
* ================================================================ */
static uint8_t extract_3digit(uint8_t *raw, uint8_t len, char *out3)
{
uint8_t i;
for (i = 0; i + 2 < len; i++) {
if (raw[i] >= '0' && raw[i] <= '9' &&
raw[i+1] >= '0' && raw[i+1] <= '9' &&
raw[i+2] >= '0' && raw[i+2] <= '9') {
out3[0] = (char)raw[i];
out3[1] = (char)raw[i+1];
out3[2] = (char)raw[i+2];
out3[3] = '\0';
return 1;
}
}
return 0;
}

/* ================================================================
* rfid_task() : メインループから定期呼び出し
*
* NTAG215 メモリマップ:
* page0-1: UID(7byte)
* page3 : Capability Container (0xE1 0x10 0x6D 0x00)
* page4〜: NDEF TLV (03 [len] D1 01 ...) ← テキストデータ
* ================================================================ */
static void rfid_task(void)
{
uint8_t uid[7], page_data[16], raw[48];
char digit3[4];
uint8_t p, b;

/* カード検出 */
if (ntag_request() != MFRC_OK) return;

/* 7バイトUID取得 (Cascade Level 1+2) */
if (ntag_select_7byte(uid) != MFRC_OK) {
uart_str("SEL NG\r\n");
return;
}

/* UID表示 */
uart_str("UID:");
for (b = 0; b < 7; b++) { uart_hex8(uid[b]); uart_str(" "); }
uart_crlf();

/* page4〜6 読み取り (3ページ × 16byte = 48byte) */
for (p = 0; p < 3; p++) {
if (ntag_read_page(4 + p, page_data) != MFRC_OK) {
uart_str("RD NG\r\n");
goto halt_card;
}
for (b = 0; b < 16; b++)
raw[p * 16 + b] = page_data[b];
}

/* 3桁数字抽出・表示 */
if (extract_3digit(raw, 48, digit3)) {
uart_str(">>>"); uart_str(digit3); uart_str("<<<\r\n");
} else {
uart_str("NO 3DIGIT\r\n");
}

halt_card:
/* HALT送信 */
{
uint8_t halt_tx[4], dummy[2];
uint8_t dLen = 2, crcL, crcH;
halt_tx[0] = PICC_HLTA; halt_tx[1] = 0x00;
mfrc_calc_crc(halt_tx, 2, &crcL, &crcH);
halt_tx[2] = crcL; halt_tx[3] = crcH;
mfrc_transceive(halt_tx, 4, dummy, &dLen,
ERR_MASK_ANTICOLL, WAIT_MS_SELECT);
}
HAL_Delay(1000);
}

/* USER CODE END 0 */

/* ================================================================
* main()
* ================================================================ */
int main(void)
{
/* USER CODE BEGIN 1 */
/* USER CODE END 1 */

HAL_Init();

/* USER CODE BEGIN Init */
/* USER CODE END Init */

SystemClock_Config();

/* USER CODE BEGIN SysInit */
/* USER CODE END SysInit */

MX_GPIO_Init();
MX_I2C1_Init();
MX_USART1_UART_Init();

/* USER CODE BEGIN 2 */
HAL_Delay(500);
uart_str("RFID v10\r\n");
mfrc_init();
uart_str("Ready\r\n");
/* USER CODE END 2 */

/* USER CODE BEGIN WHILE */
while (1)
{
rfid_task();
HAL_Delay(300);
/* USER CODE END WHILE */

/* USER CODE BEGIN 3 */
}
/* USER CODE END 3 */

コードはClaude Sonnet4.6に書いてもらいました。

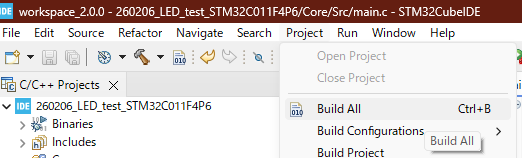

メニューの「Project」 → 「 Build All」を押しコンパイル＆ビルドします。

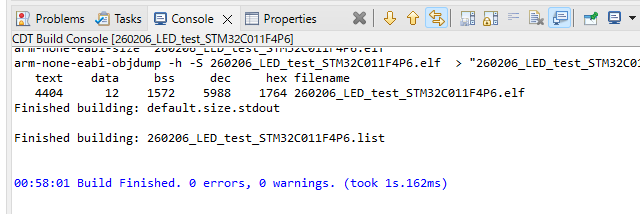

問題がなければ、下部のコンソール画面に「0errors, 0warnings」と表示されます。

※前回の画像です。

CN3
　pin1(VDD検知) - pin4(VDD)
　pin2(SWCLK) - pin19(PA14 SWCLK)
　pin3(GND) - pin5(VSS)
　pin4(SWDIO) - pin18(PA13 SWDIO)
　pin5(NRST) - pin6(NRST)
　TX - pin8(PA1 RX)
　RX - pin7(PA0 TX)

CN6
　3V3(3.3V給電) - pin4(VDD)

GND - pin5(VSS)
　SDA - pin1(PB7)
　SCL - pin2(PC14)

M5StackRFID2 - STLINK
　5V - 5V(5V給電)

分かりづらいのですが、参考図が下記です。
TXとRXは入れ替えて接続します。(デバッガTX - マイコンRX)
