こんにちは、ゆうかりです。

今回は、「マルチカラーLED」という。
わりと面白いデバイスを見つけてしまったので、適当に弄って遊んでみようと思います。

＊Philips HueというゴリゴリのIoTデバイスを導入したんだけれども、エンターテイメント系のストリームは、「DTLS」というUDPベース＋共通鍵暗号化なちょーめんどくさげな実装になってて軽く挫折、ならもういっそのこと原始的に遊んでみようってことで。。。

きっかけはHUEライトリボン

HUEのラインナップに、「ライトリボンプラス」というやーつがあります。
これ、まあLEDテープなんですけれども、テープ全体で１色しか表現できない系の。

ただ、LED素子がなんかステキなのです。

よくありがちなRGBに加え、「WW」「CW」が実装されてます。
WWはウォームホワイト、まあ電球色で、CWはクールホワイト、昼光色な白色LED達が、です。

んで、まあ普通なら、
・白色点灯時に、電球色と昼光色なLEDを使って「白の色温度」を弄る
・RGB点灯時に、RGBなLEDを使って色を出す
って実装にしがちですけれども。

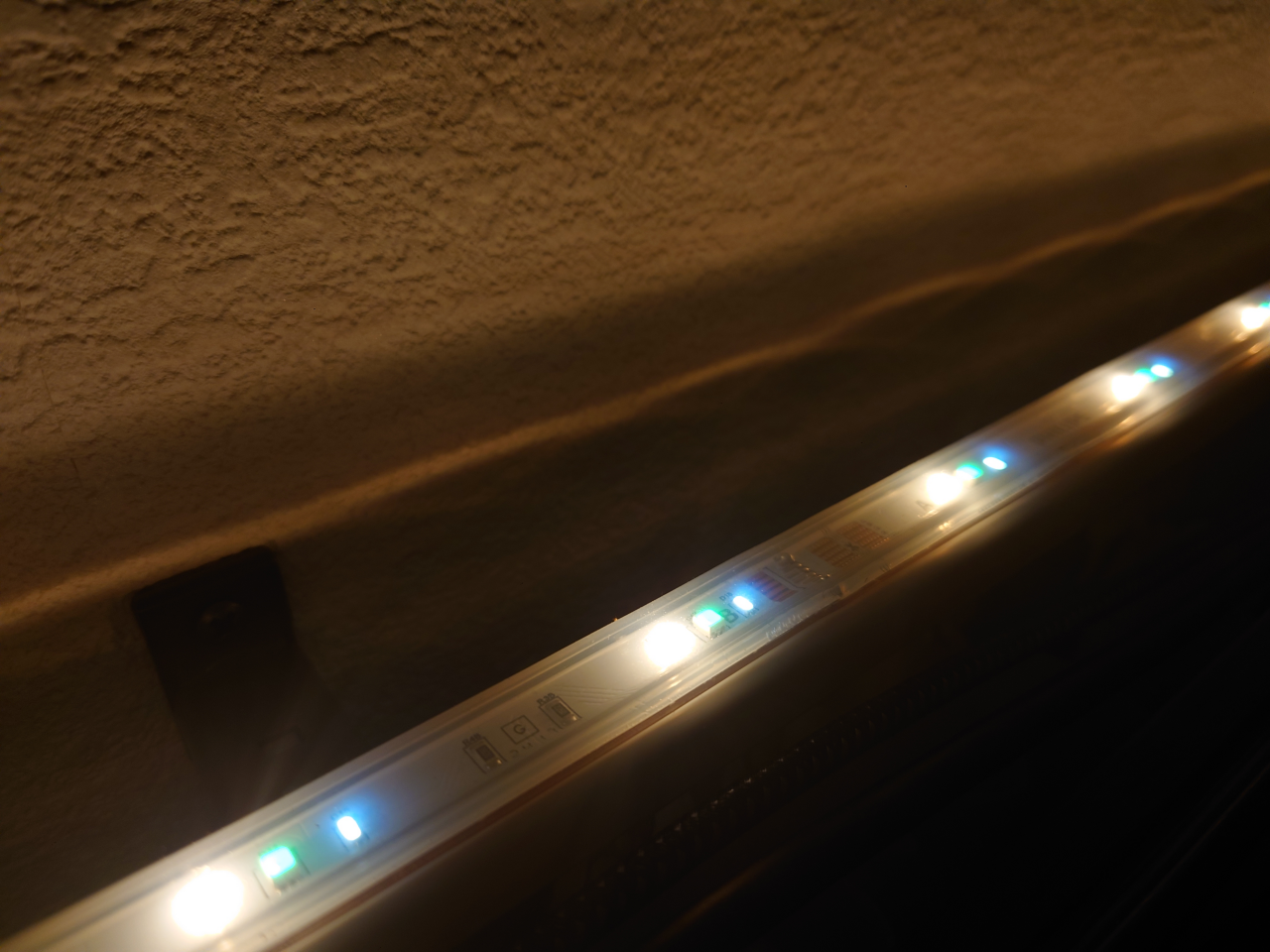

「電球色」点灯時

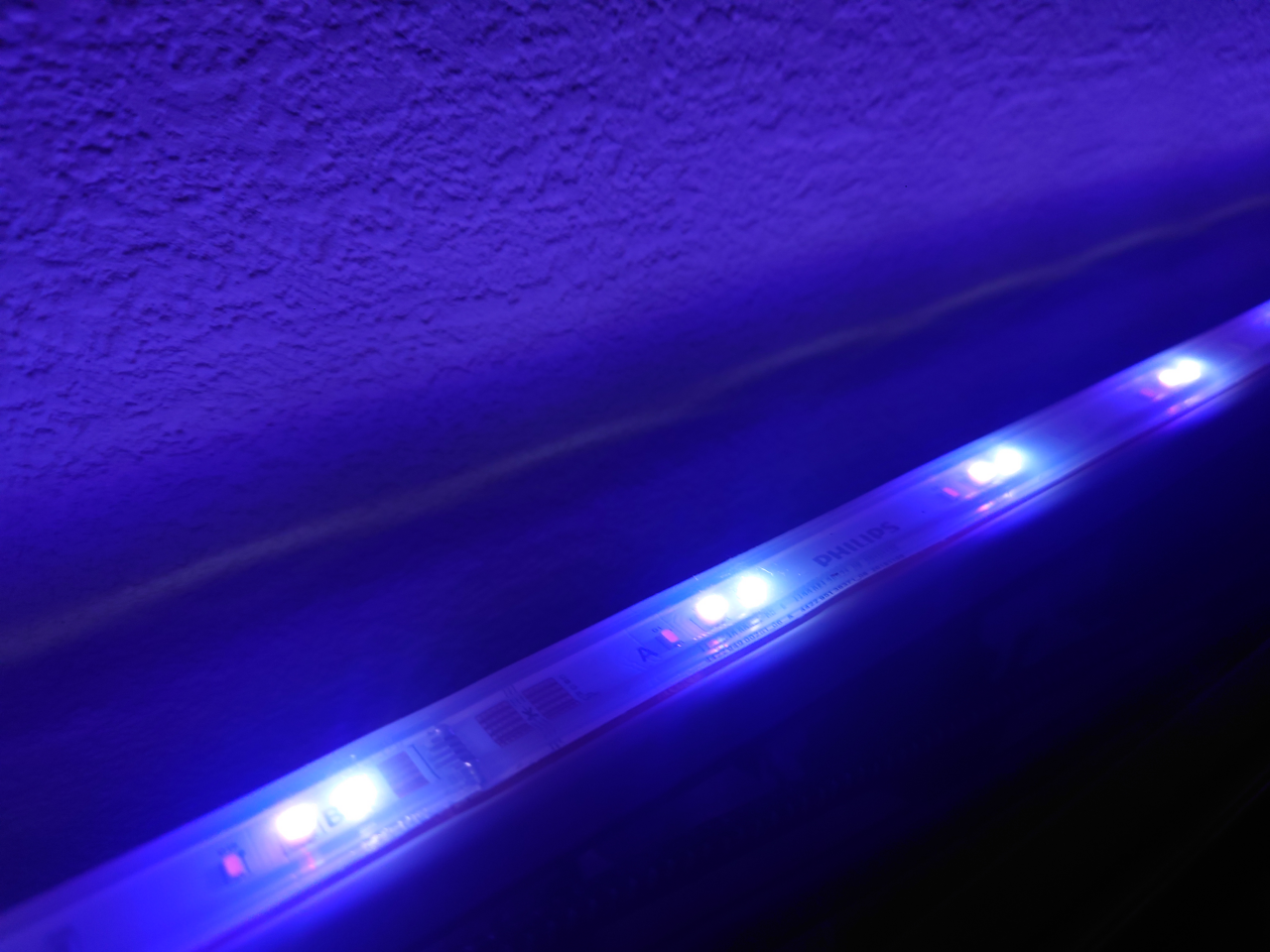

「暗い紫」点灯時

なんかどのモードでも、RGB＋白なLEDをフルに使って点灯表現をしてる制御になってます。
一部の有機ELテレビでは、RGBに白を混ぜたピクセルを用意し、画面のコントラストを稼いでるらしいのですが、まあ同じような理論で、色域や明るさの拡張を狙ってるんだと思われます、というかキレイだし！。

ただ、、、結構ツブツブするのです、、、素子の間隔が離れてて。

マルチカラーLEDテープ

同じような仕様のLEDがあるのかな？、って探してみると。

ピカリ館に、「マルチカラーLEDテープ」なるものがあることが判明！。

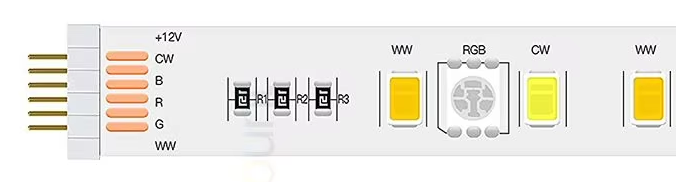

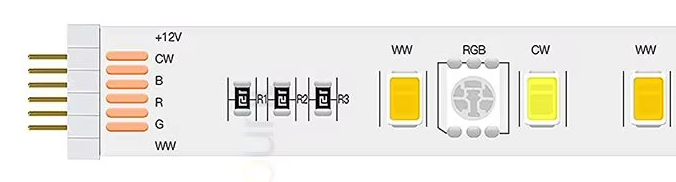

こいつはHUEのテープと違い、RGBと白色LEDが２素子、合計５素子が一つのSMDパッケージに乗っている、というステキなやつ！。

https://www.akiba-led.jp/product/1714

こいつをHUEに繋いだら、楽しくない！？ってね。

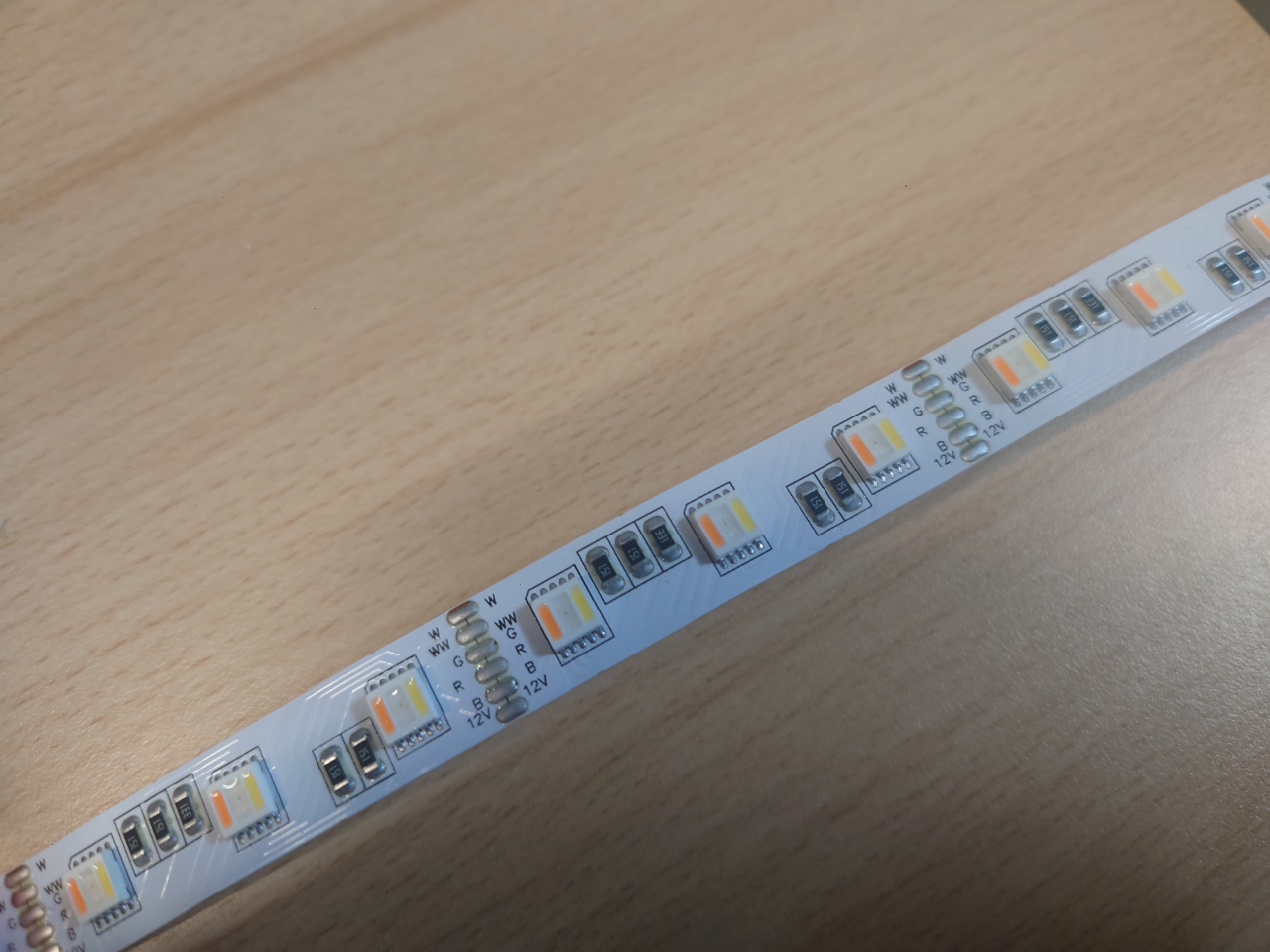

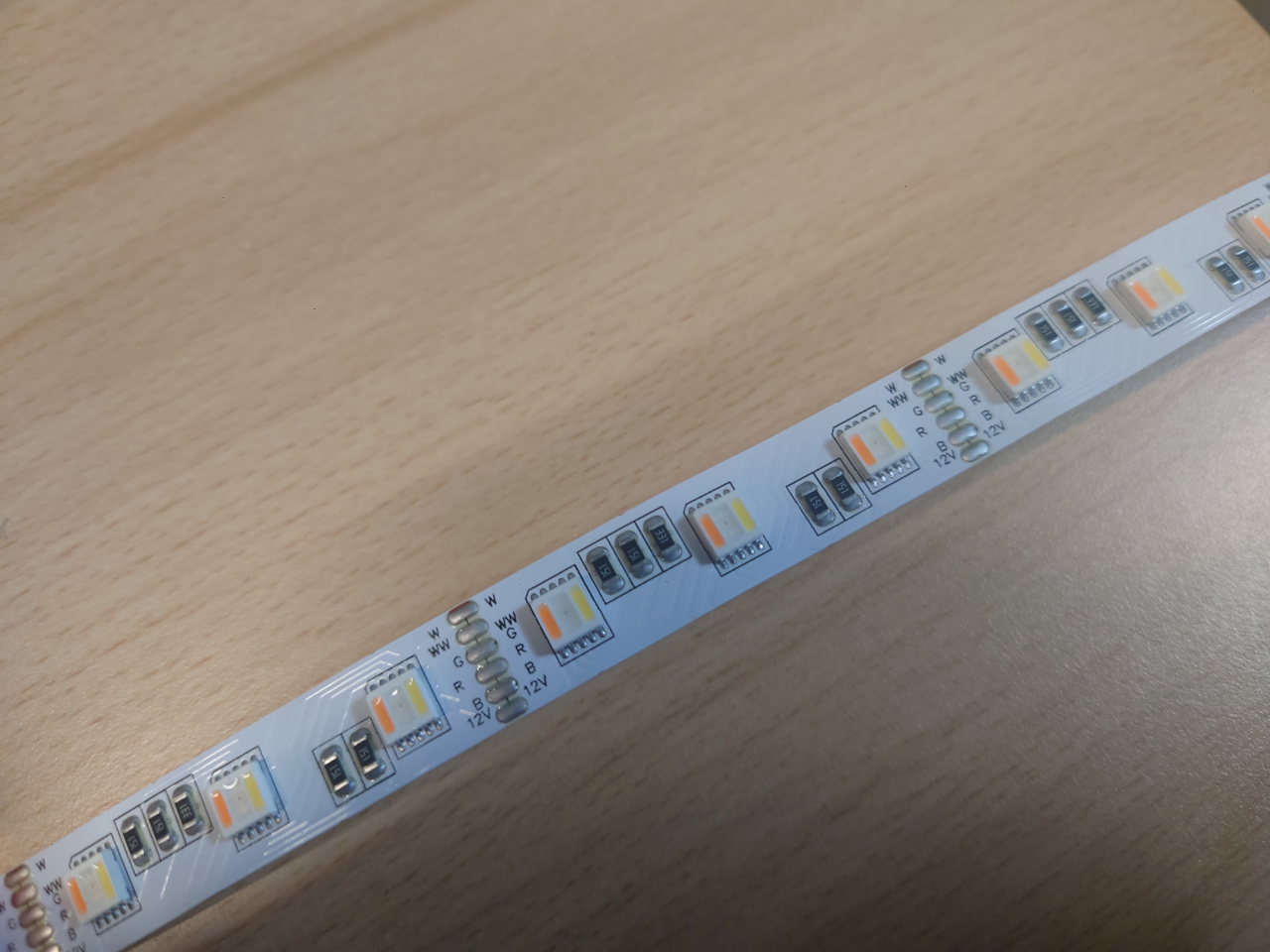

こんなテープ！。

回路検討

HUEのライトリボンプラスは、シルクを見る限り、アノードコモンな接続になっているっぽいです。
VCCが共通で、R/G/B/WW/CWのGNDが別、つまりGND側をON/OFFする「ローサイドスイッチ」構成ですね。
マルチカラーLEDテープも同様に、VCC共通、各色GNDが別です。

が、、、。
動作電圧が違いますし、LEDもんなので割と電流が流れます。
HUEのライトリボンプラスは24V、マルチカラーLEDテープは12Vですし、乱暴にVCCに抵抗かまして電圧落として、、、なんてやるとHUEが燃えそうな予感がします。

なので、バッファを検討してみます。

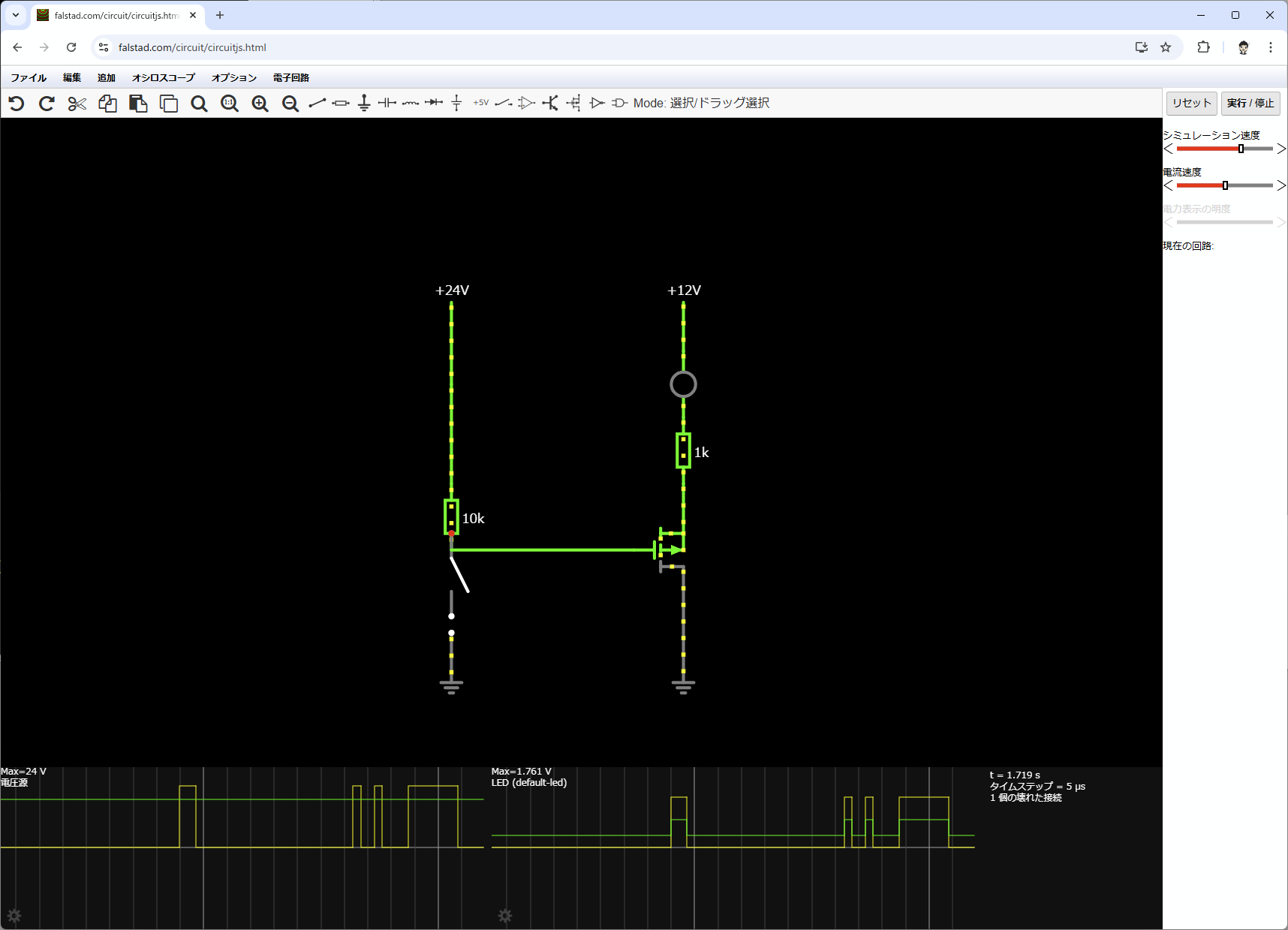

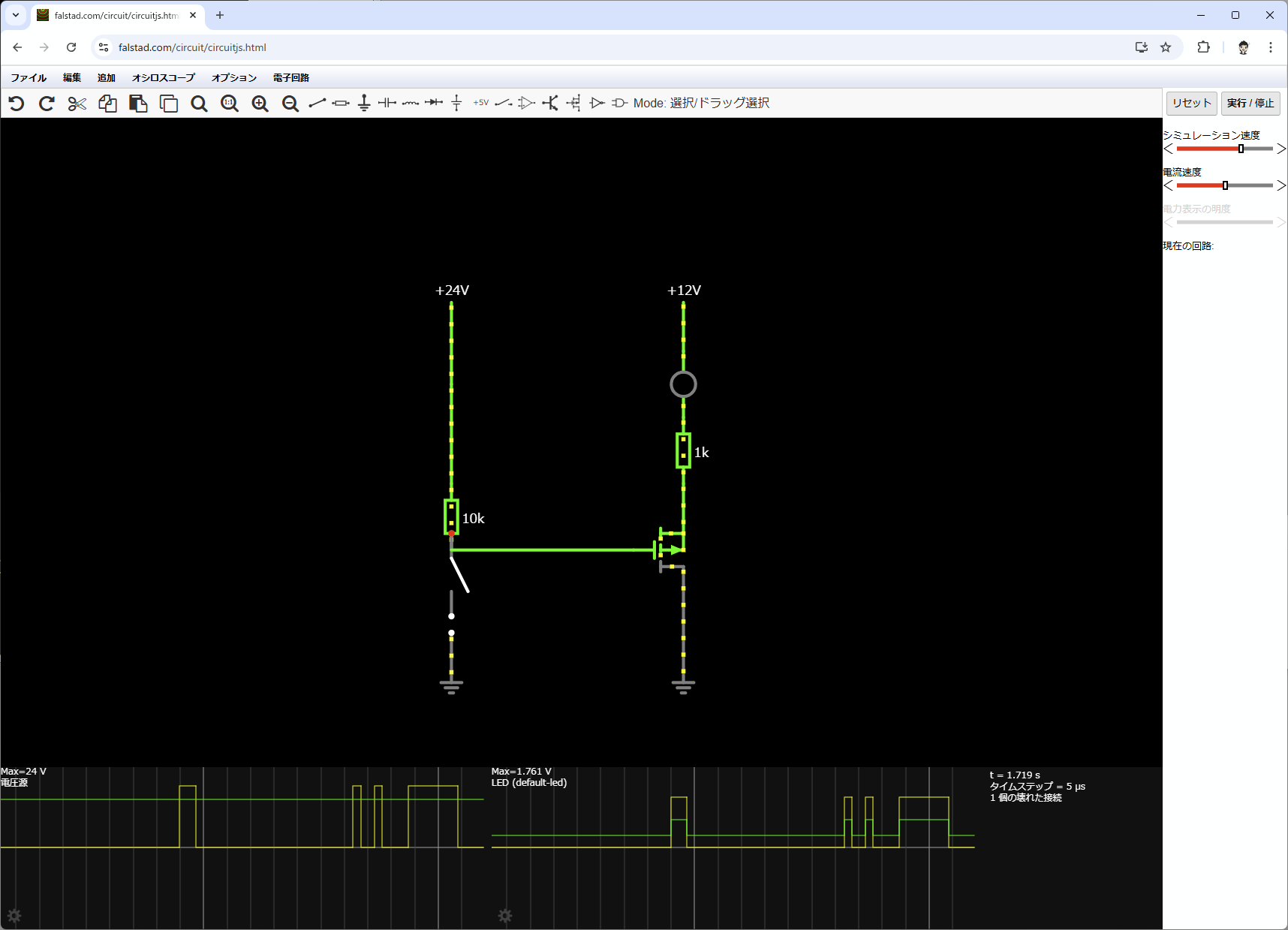

最近お気に入りの、Webで動く回路シミュレータで！。

https://www.falstad.com/circuit/

PchのFETで、いいかんじになることが判明しました！。

I/F

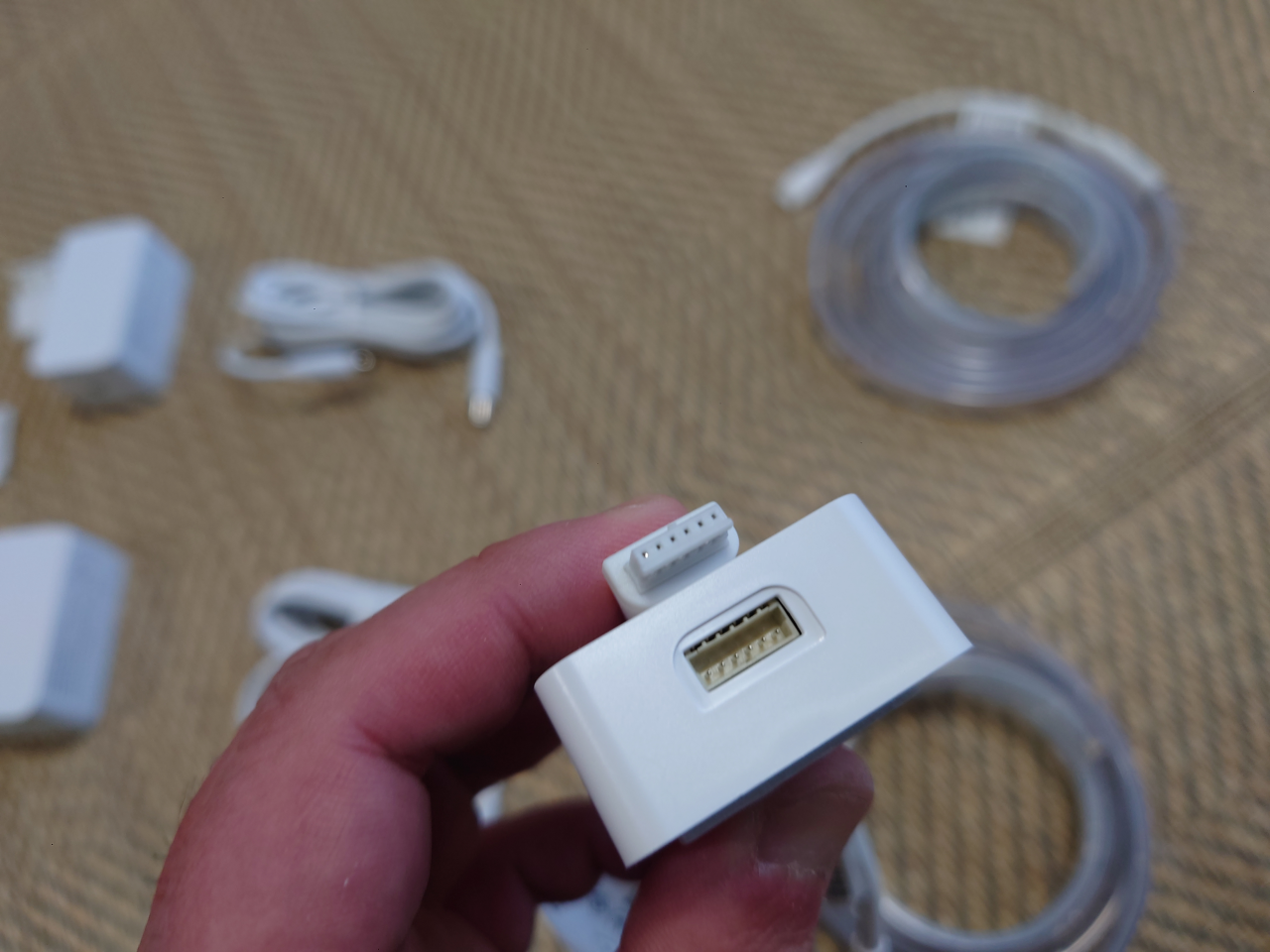

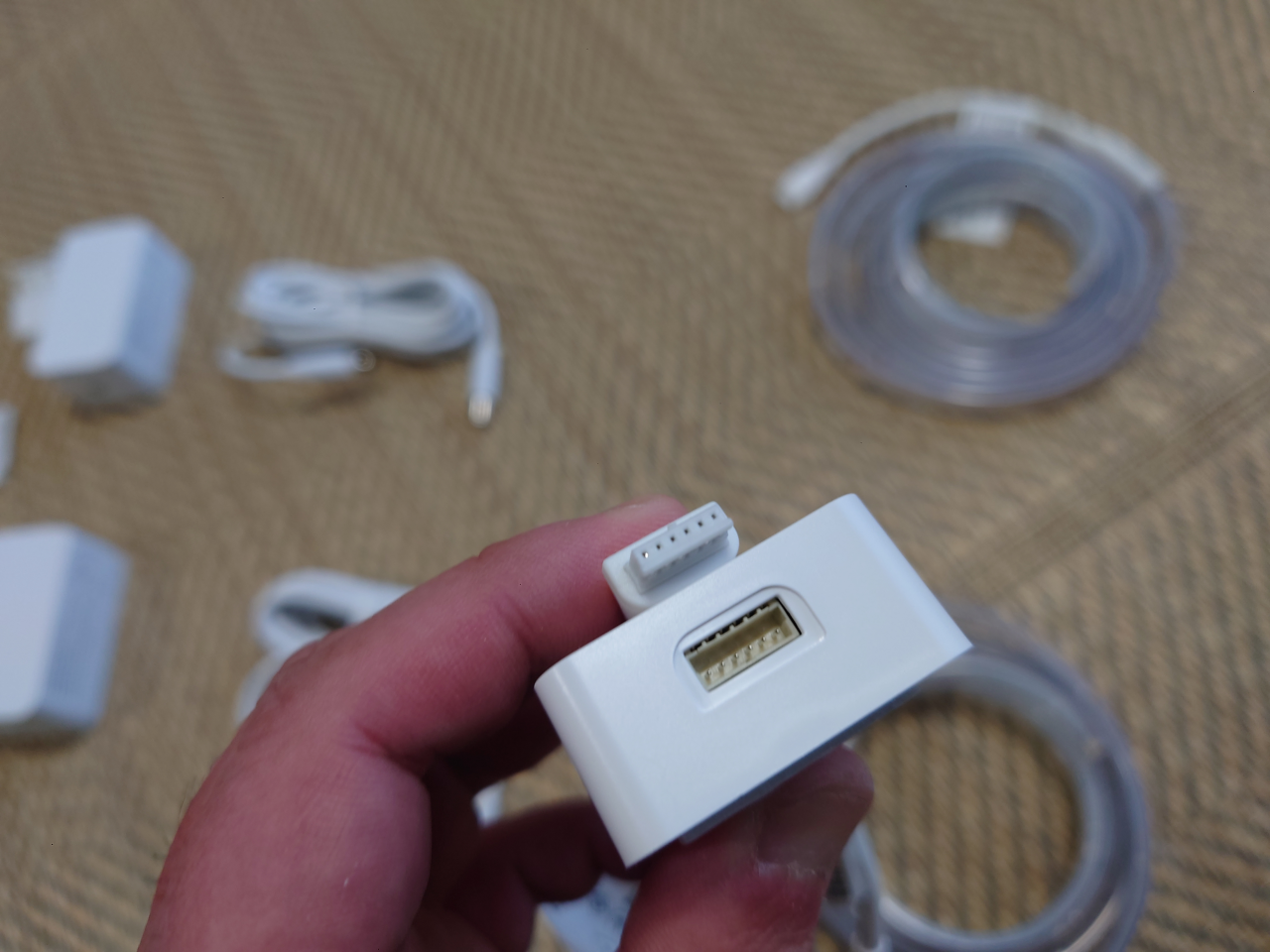

今回使用しているHUEのライトリボンプラスは、「v4」という世代で。
HUEのコントローラーとの接続は、1.5mmのコネクタを使用しています。

1.5mmといえばZH！。
むかーしテレビ系の製品担当してた時に、多用していたコネクタです。
SMD実装出来て、強度が確保できるので、べんりべんりー。

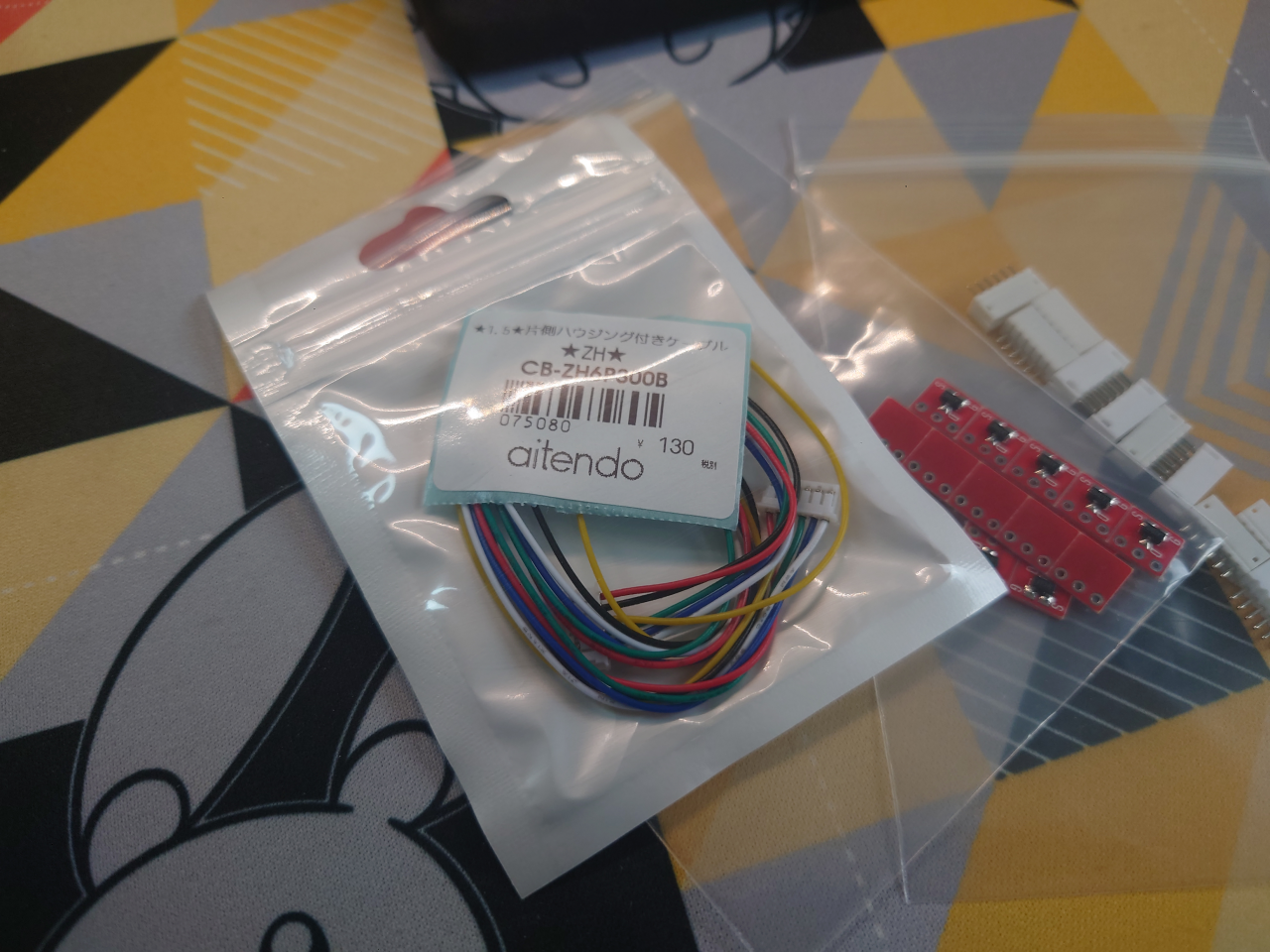

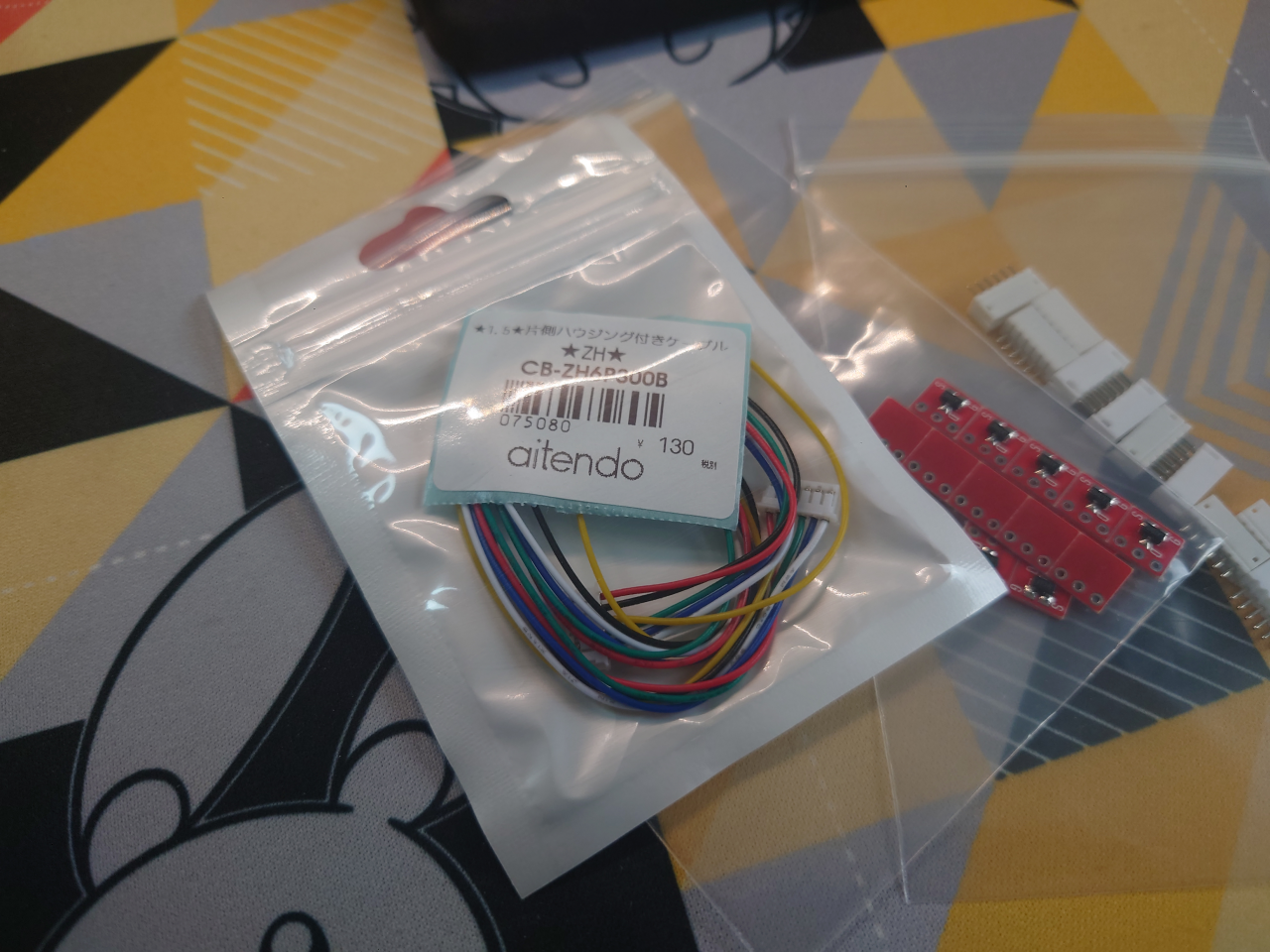

aitendoでケーブルとFETをゲットだぜ！。

なお、ZHコネクタ系は、秋月にもステキな感じに在庫があります。

マルチカラーLEDテープのI/Fは、2mmピッチの６ピンです。

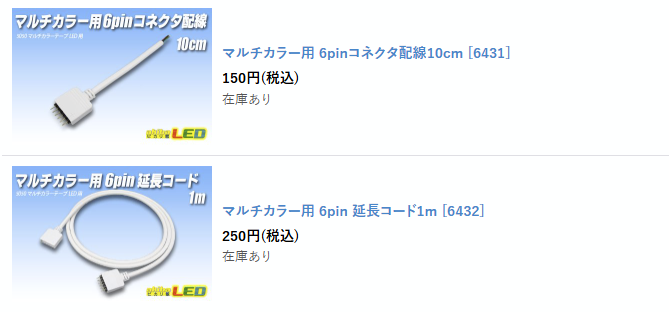

これは、ピカリ館にコネクタやケーブルが揃っています、とてもステキ！。

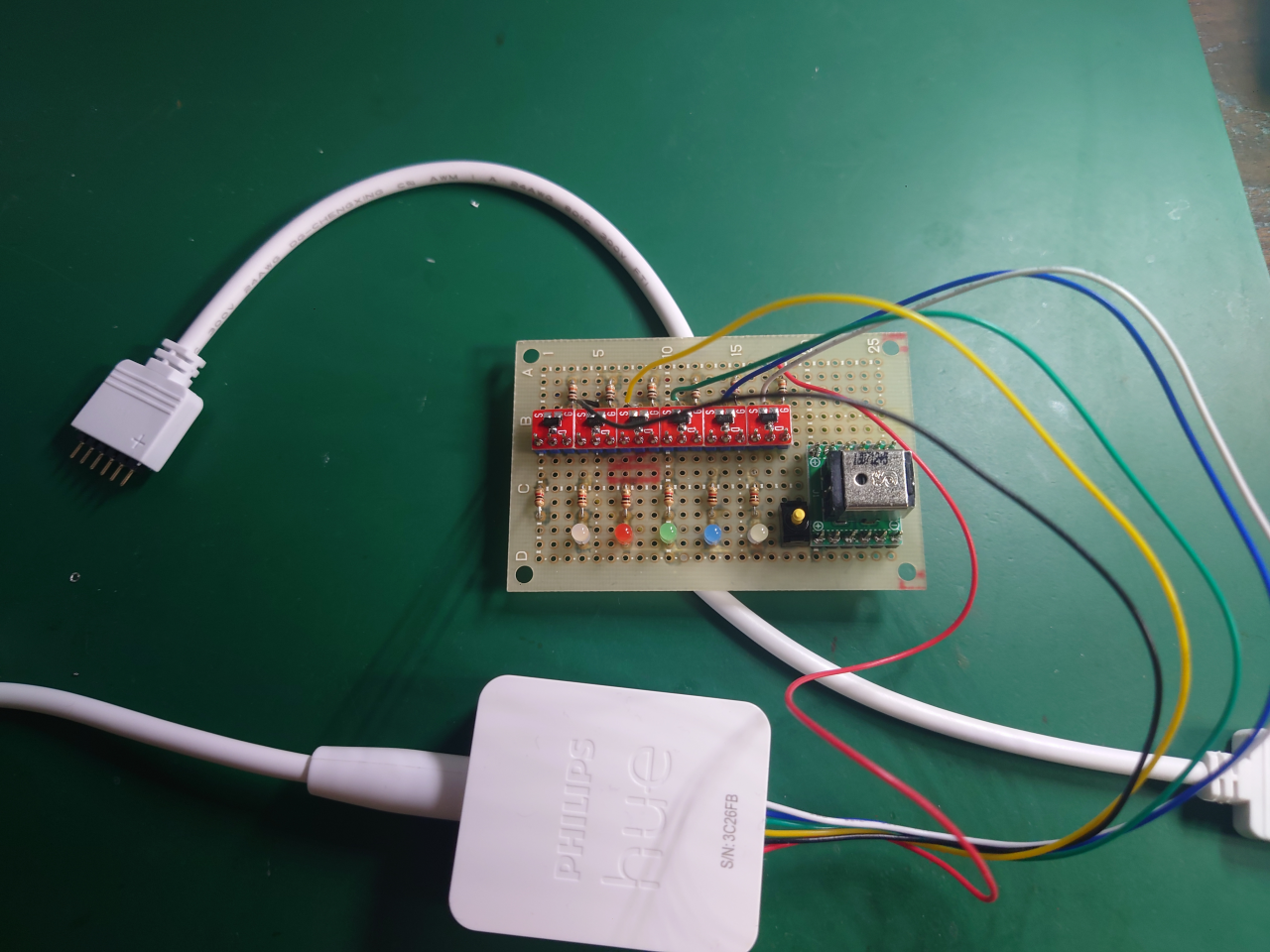

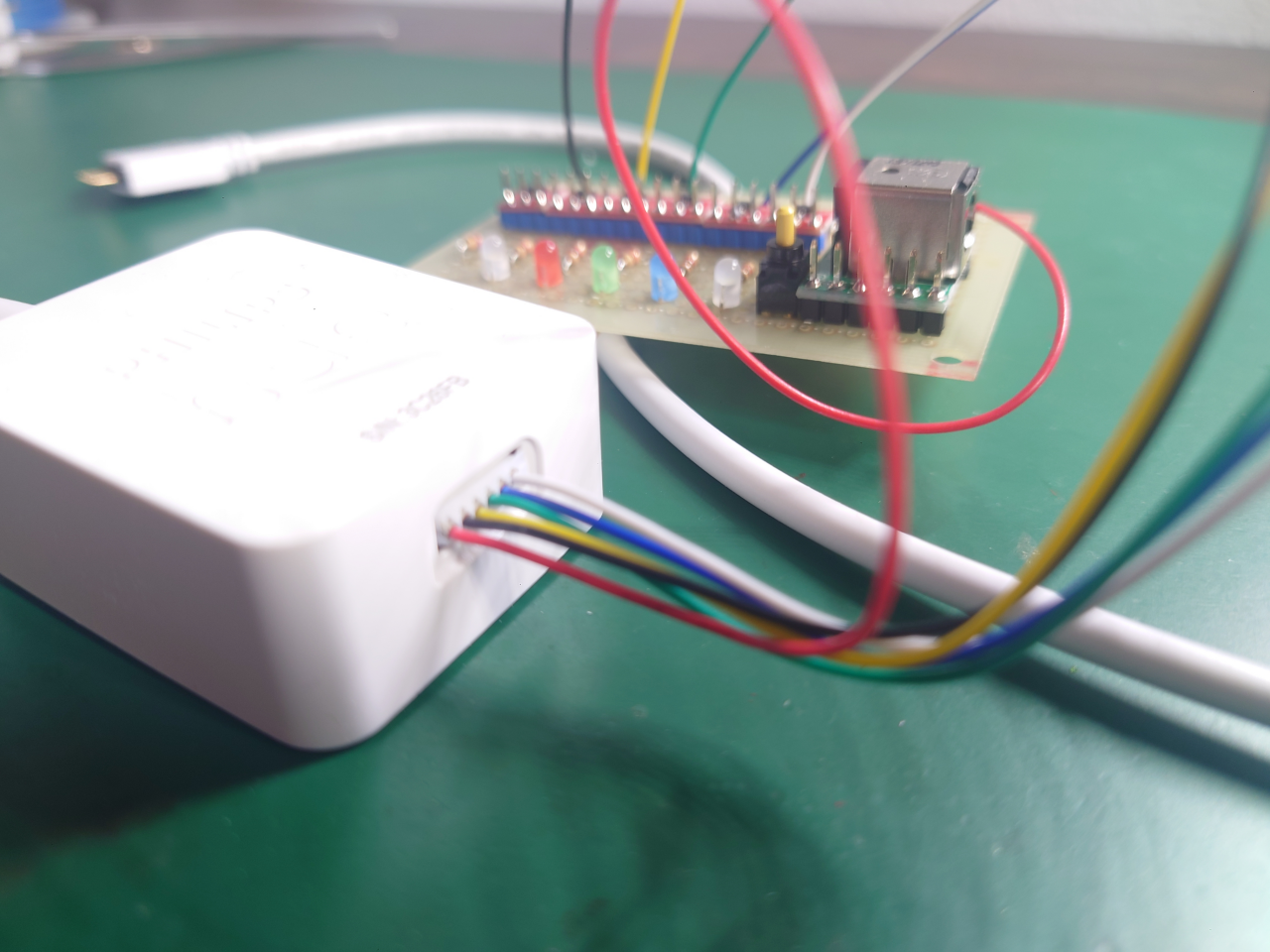

バッファ作成

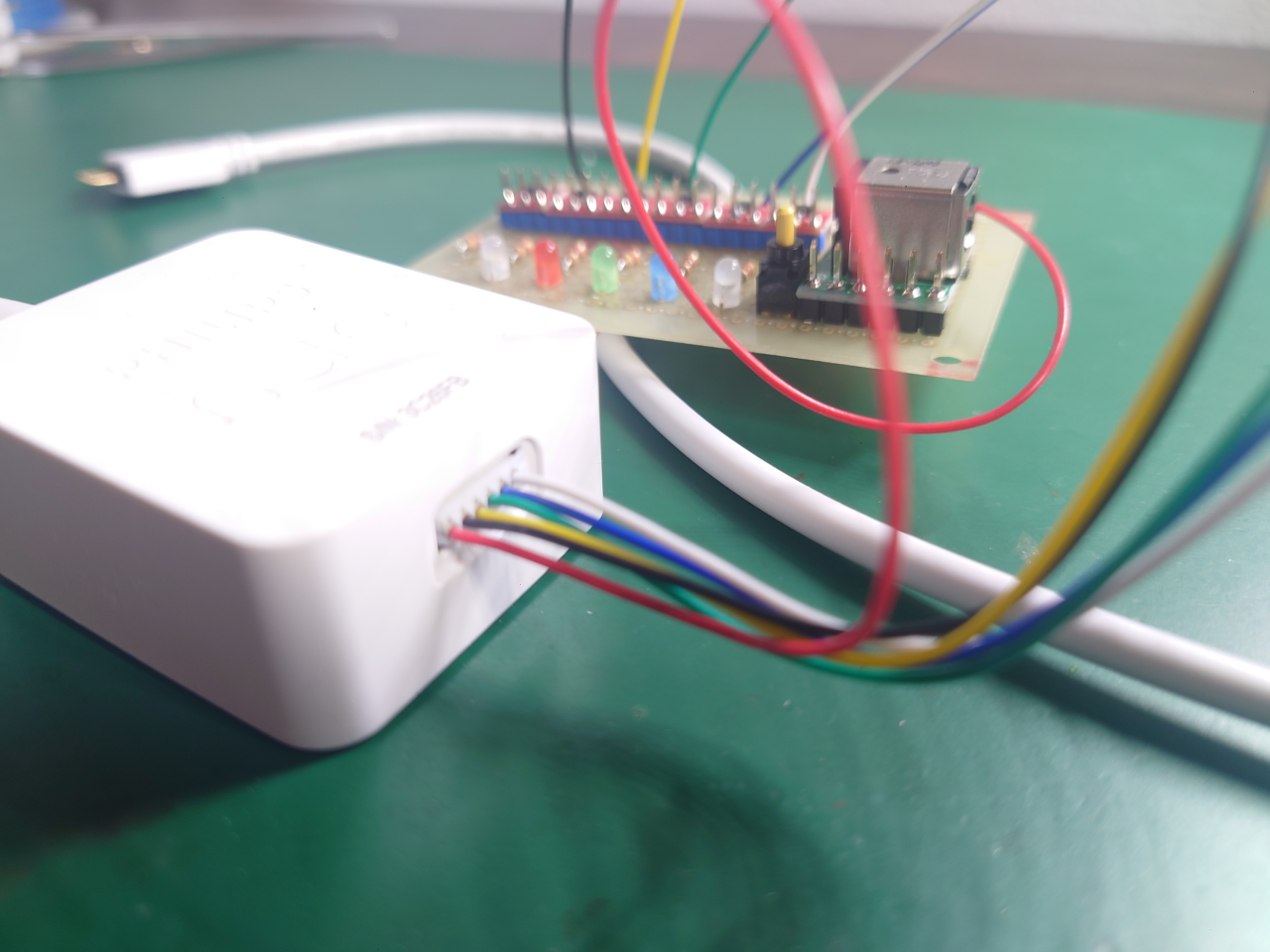

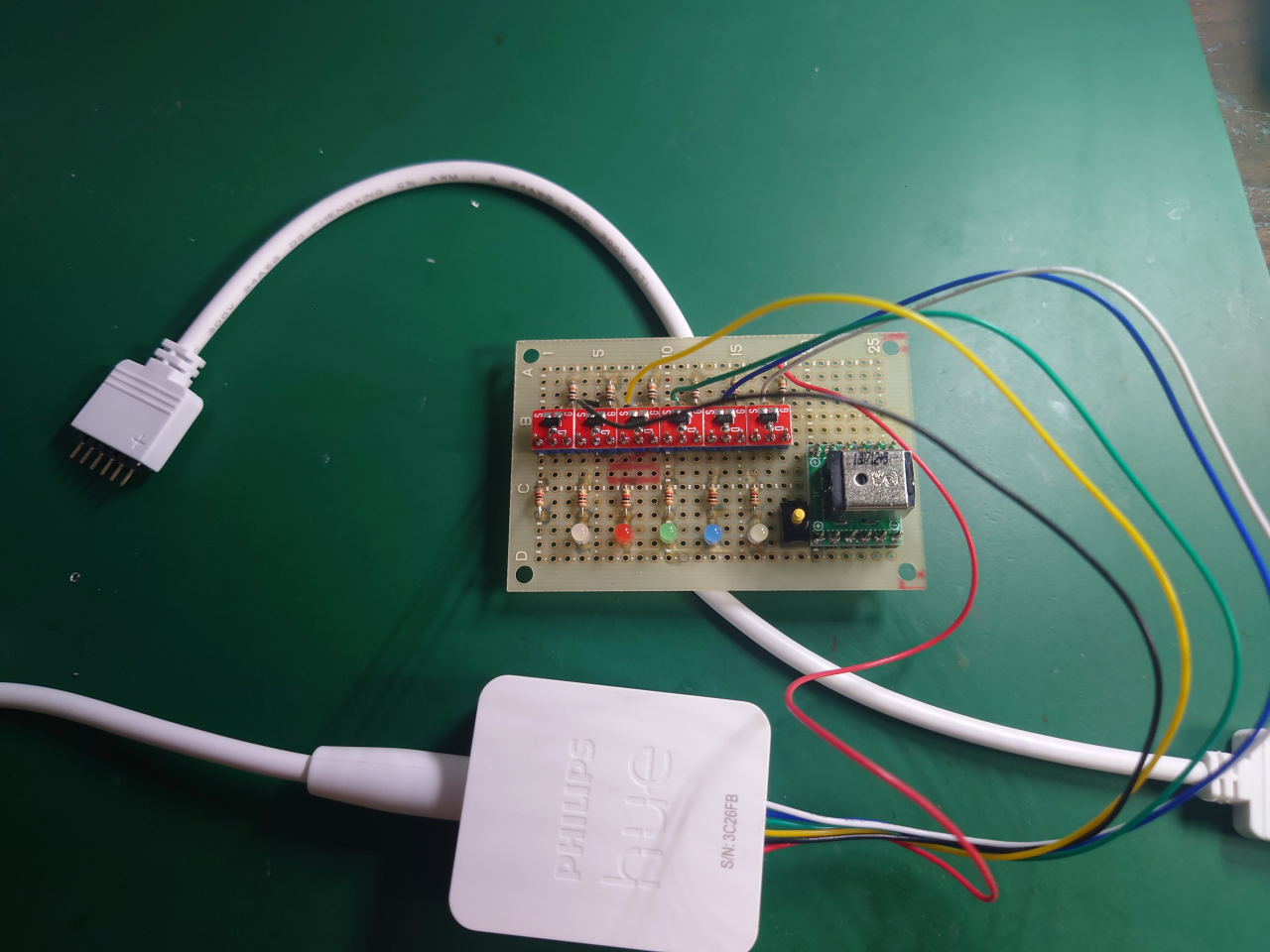

できました。

動作確認用の、LEDもつけてみたり。

無事に動きましたとさ。

なお、HUEのコネクタはZHではないらしく、プラグとレセプタクルについてるキーを切り飛ばすことで勘合しました、とさ。

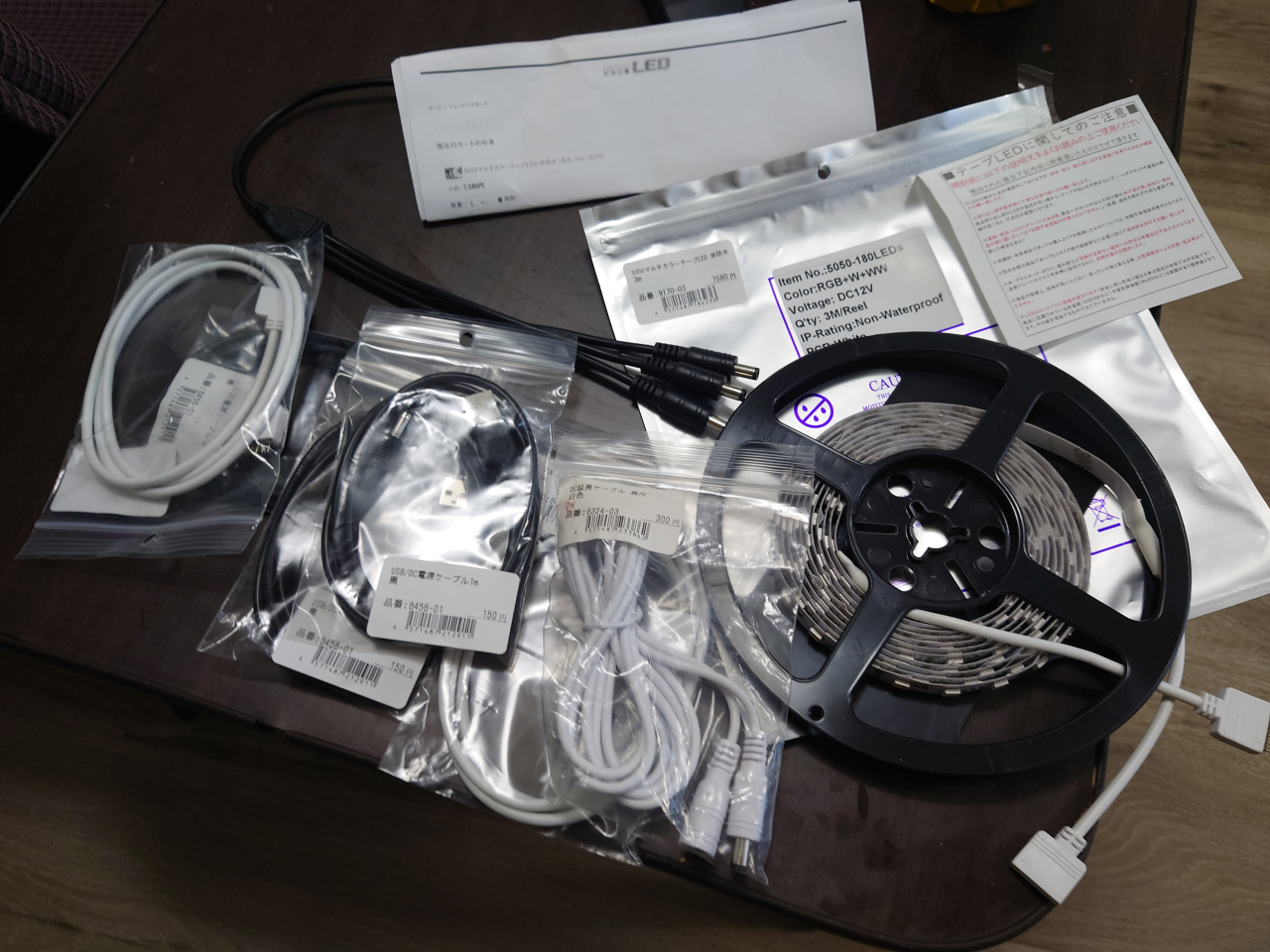

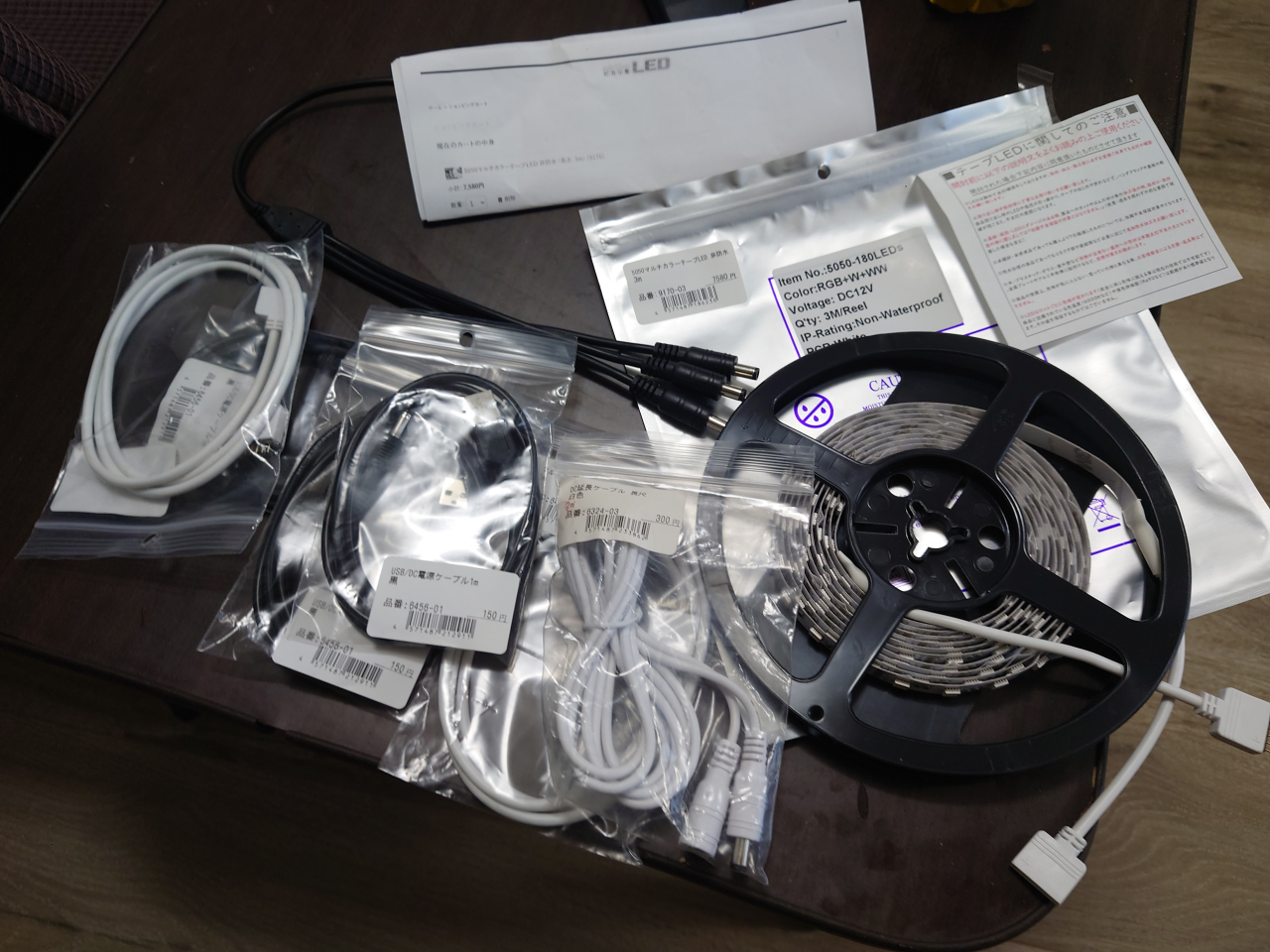

LED部材をゲットだぜ

ピカリ館は、秋月だの千石だのがある通りの入口あたりにある、LED屋さんです。
通販サイトから店頭在庫を確認出来ないのですが、無事店頭にて全て揃いました、たいへんによろしい。

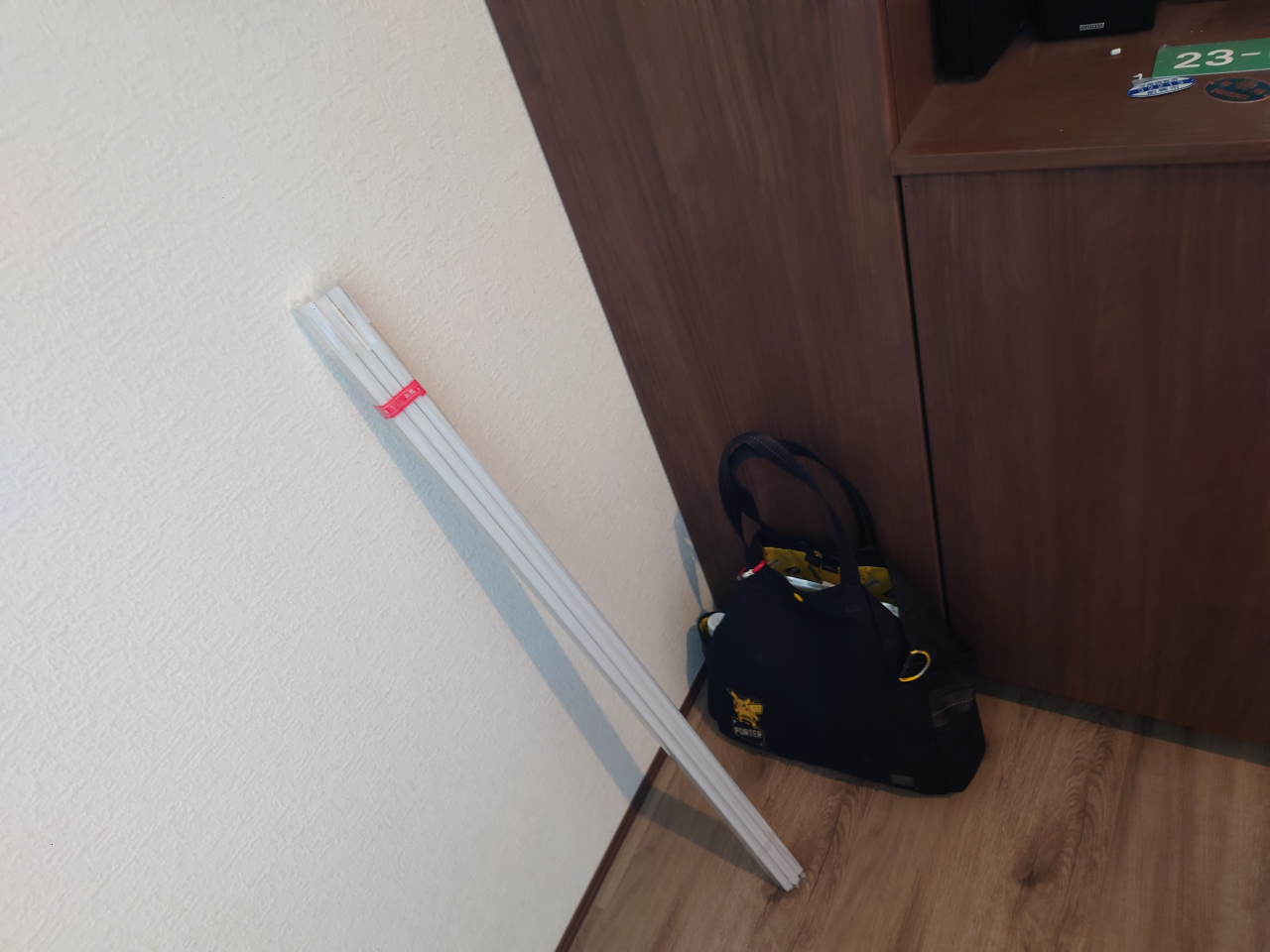

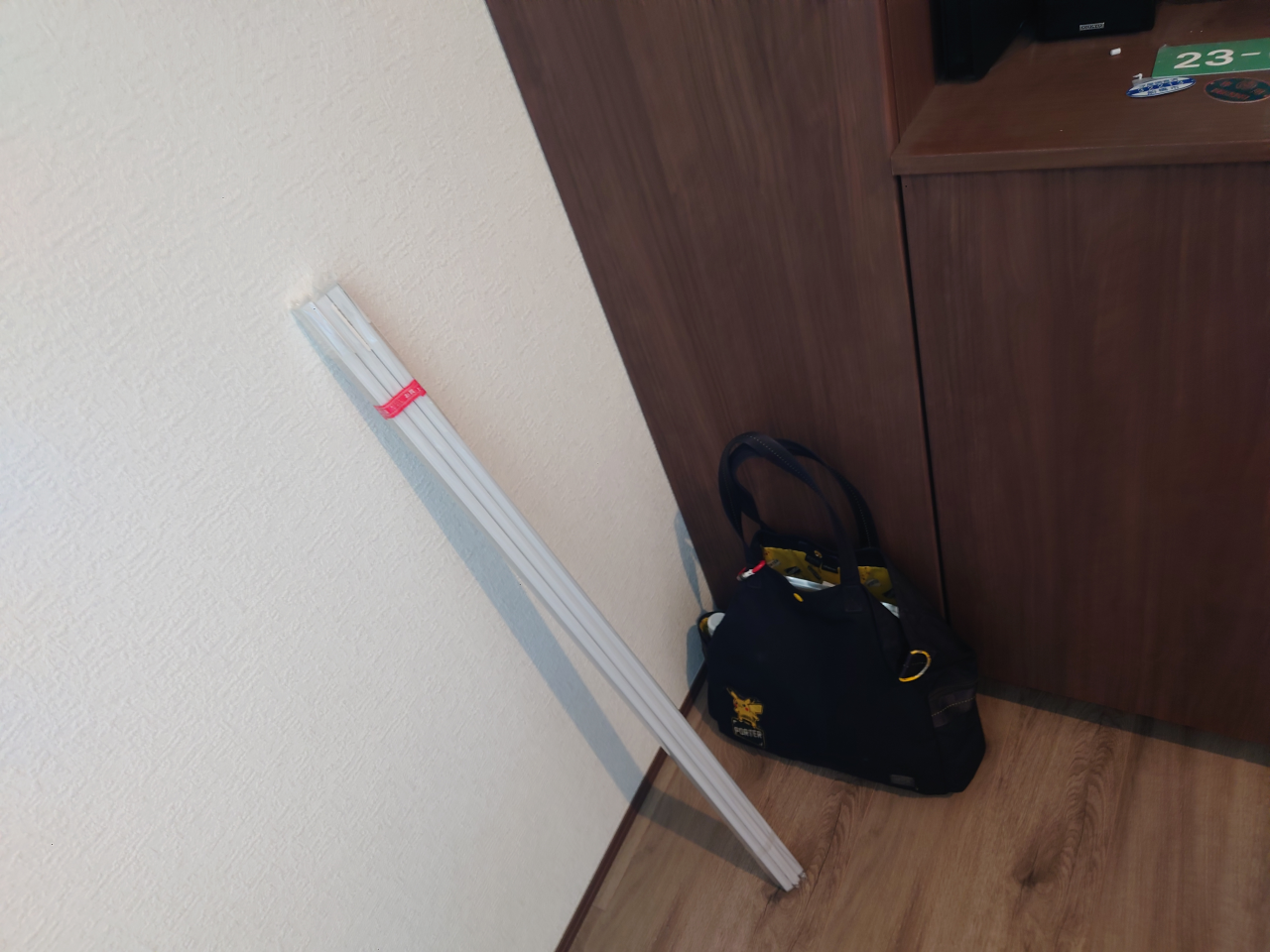

今回はオサレに、LED用のアルミフレームも導入してみました。
見た目はなんというか、、、４０型の蛍光灯っぽい？。

いやあ、、、バイクで秋葉原行ってたら、詰んでた・・・。

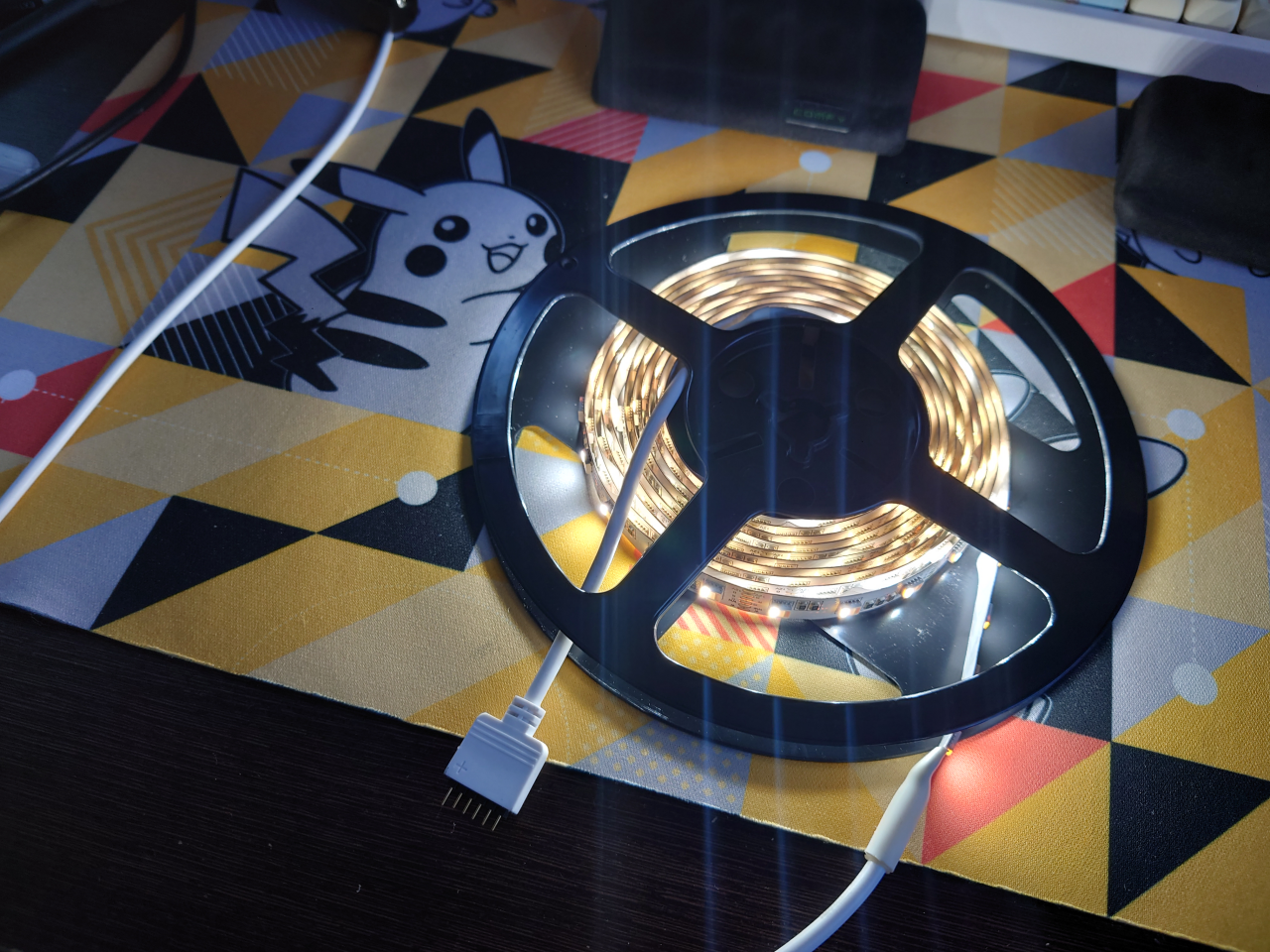

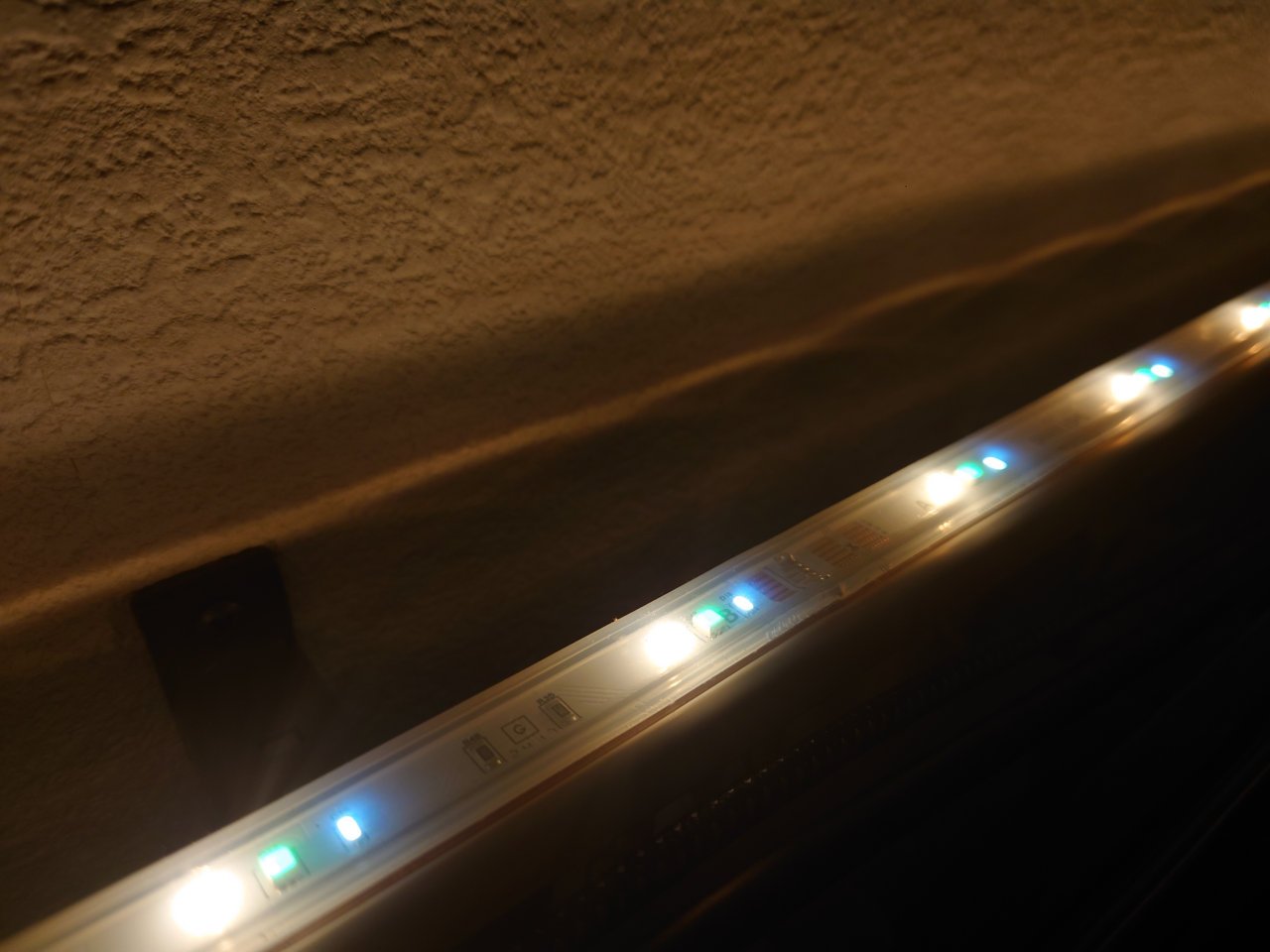

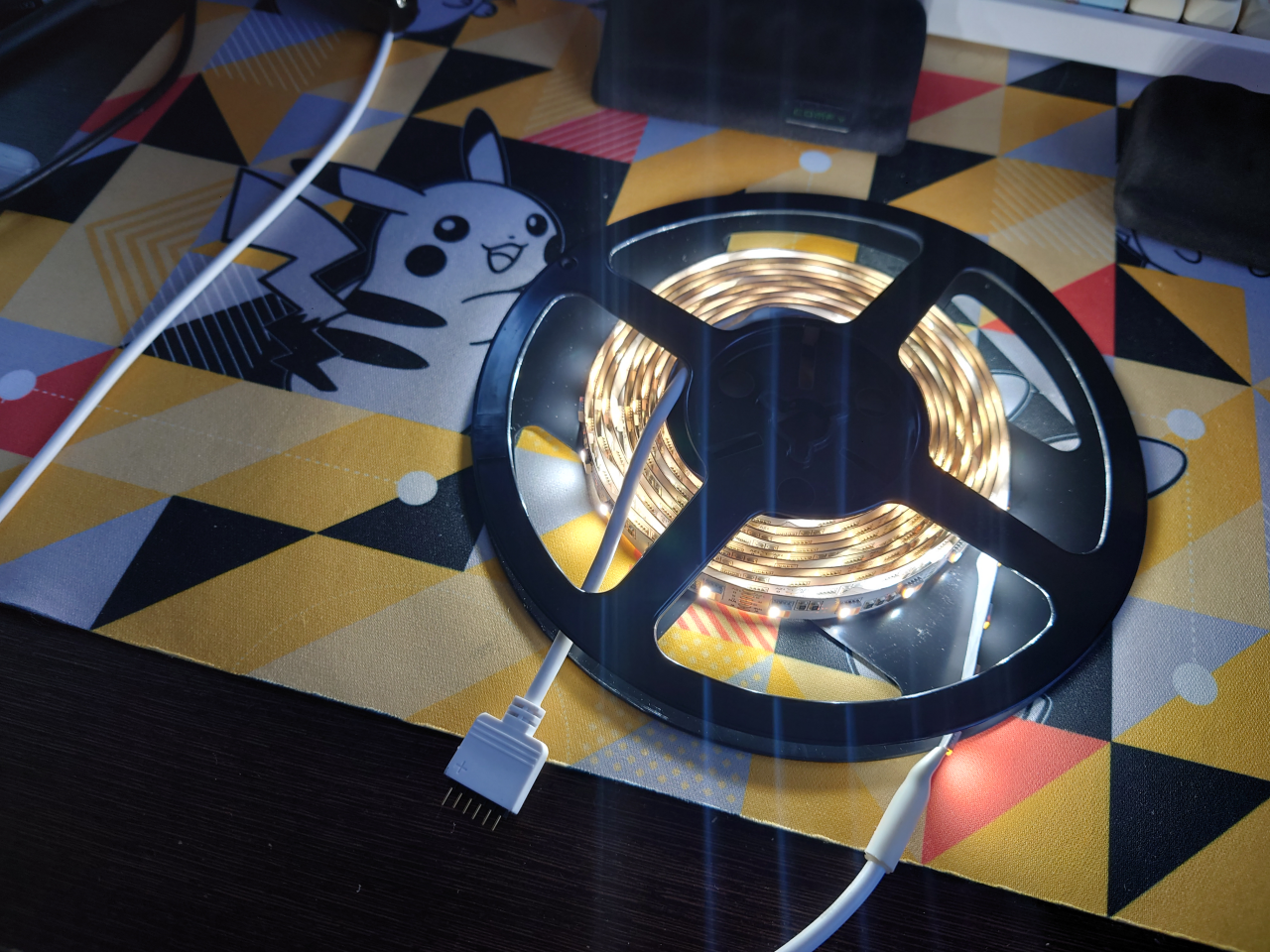

LEDテープを点灯テストして・・・。

フレームにハメて。

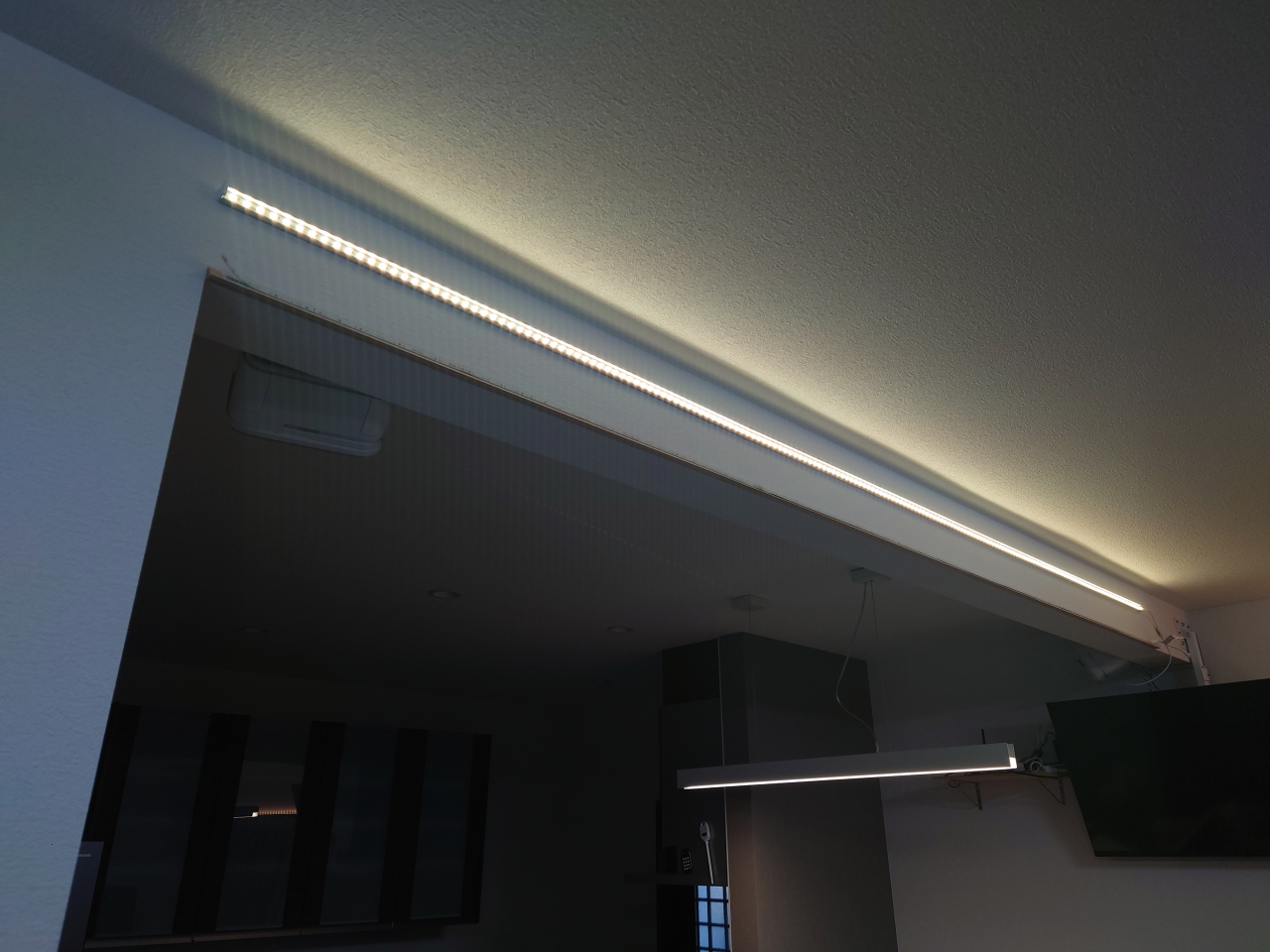

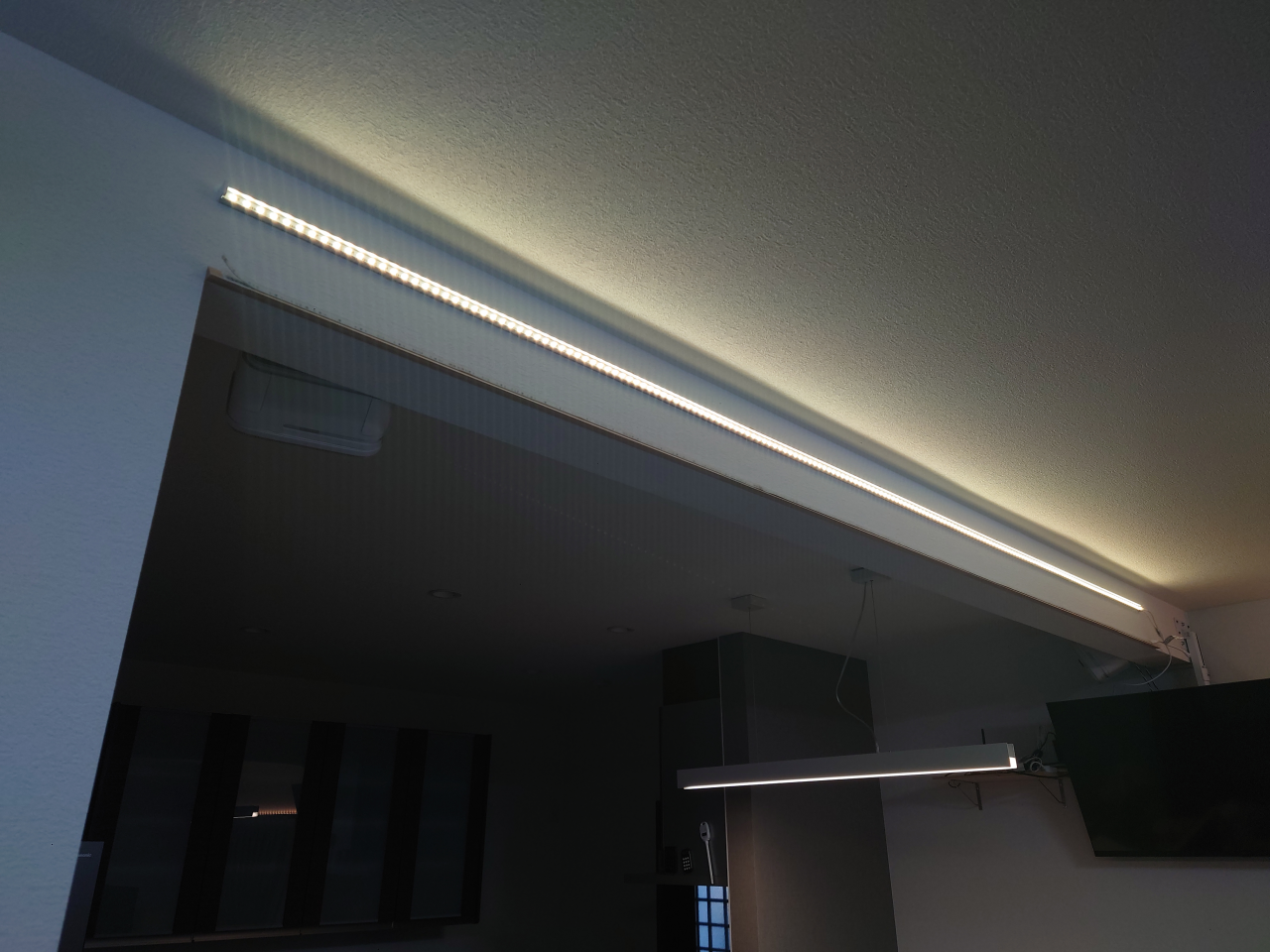

カバーをつければ完成です！。

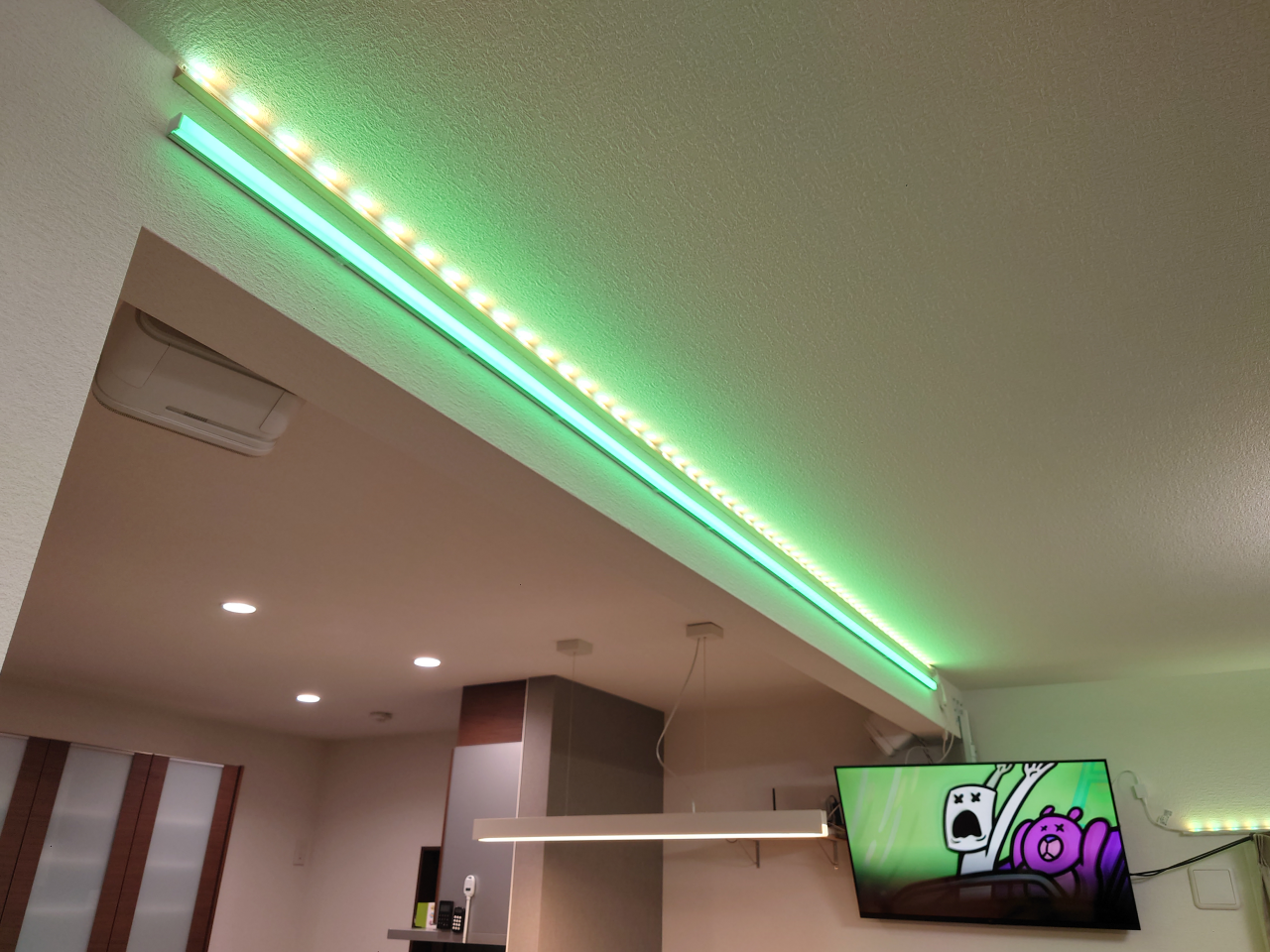

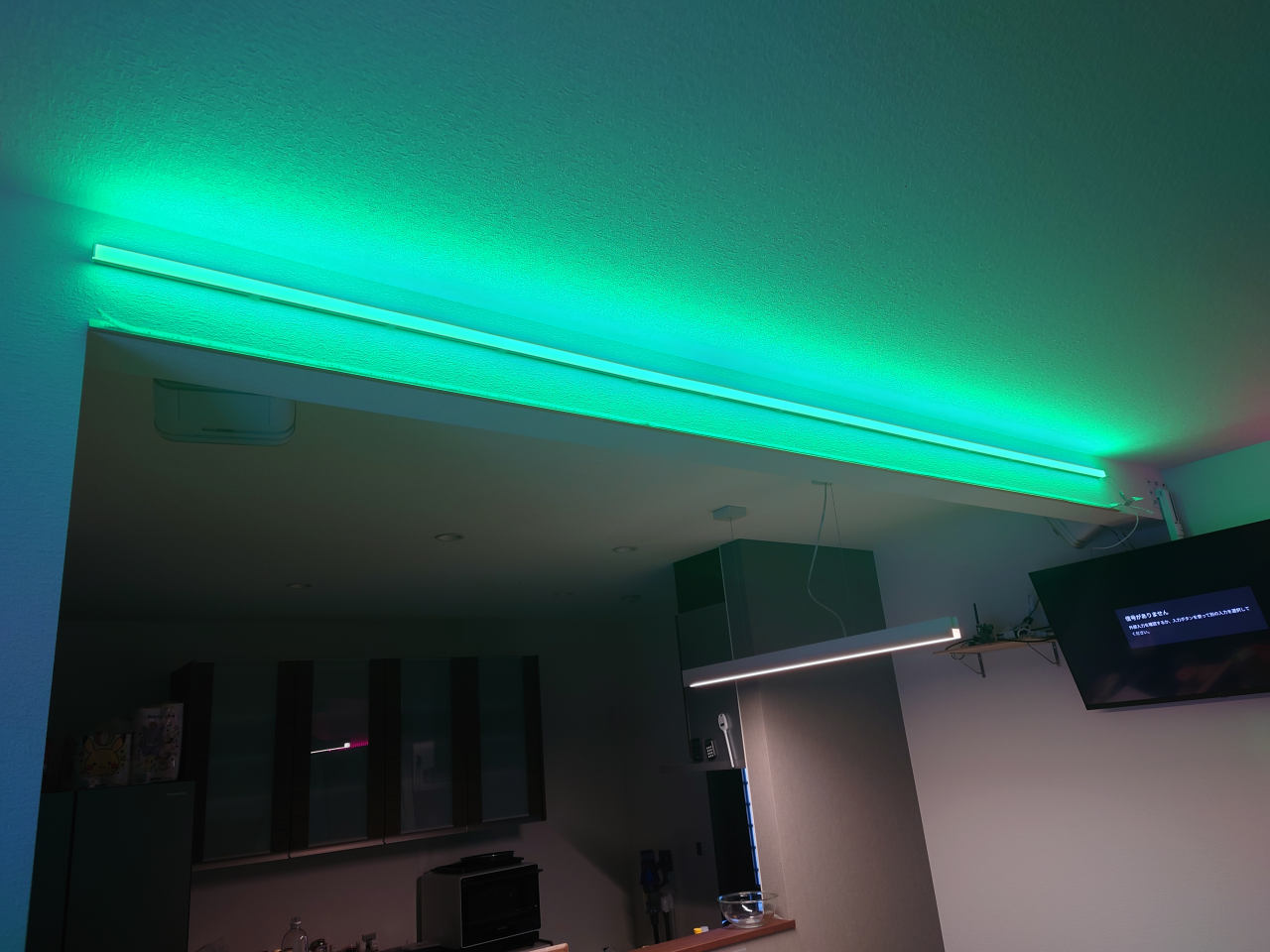

どうせなら２列に

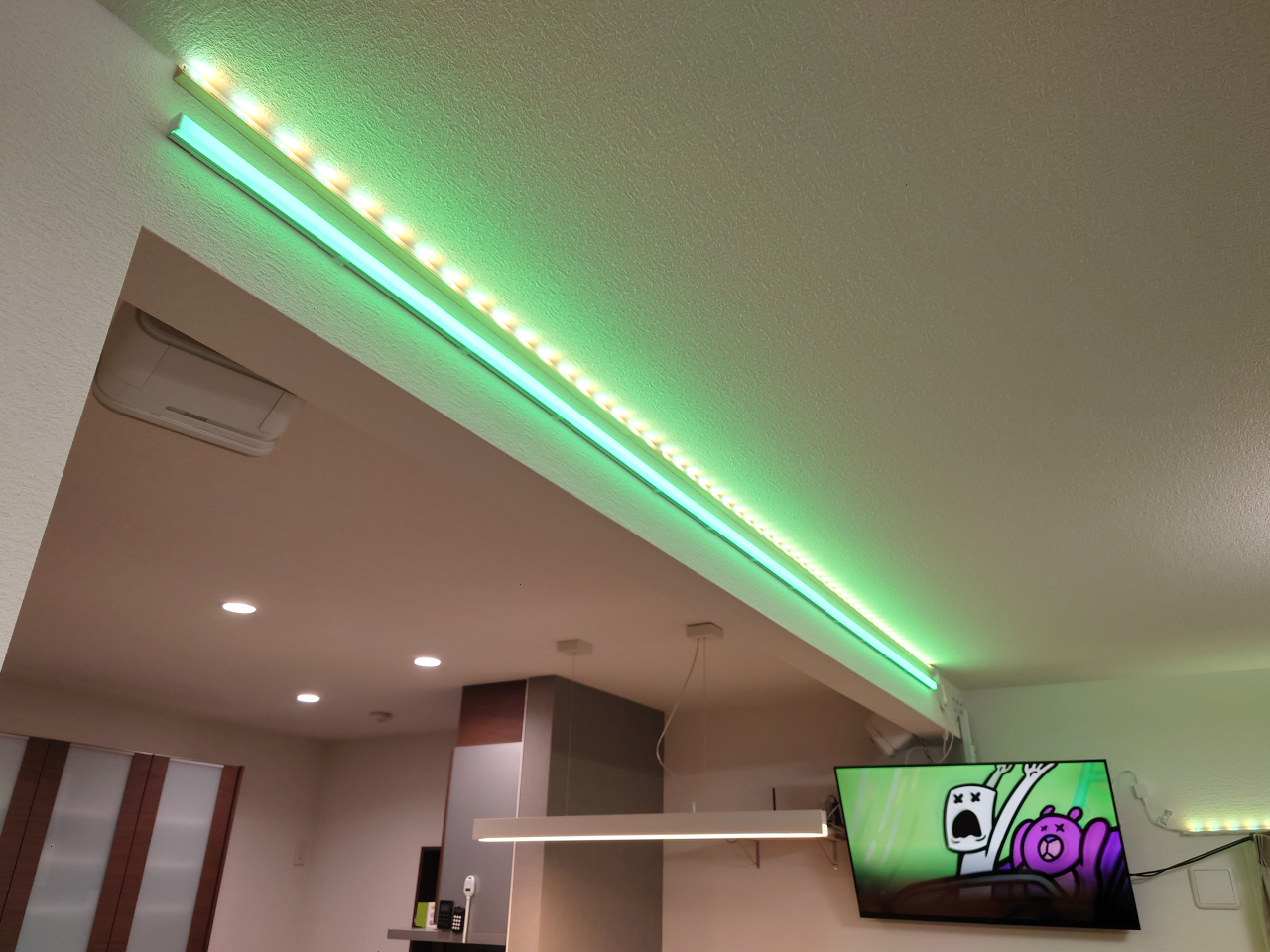

HUEのライトリボンプラスを余らせるのは大変に勿体ないので、バッファに24V系のパラレル出力を実装し。
同時に点灯させることにしました。

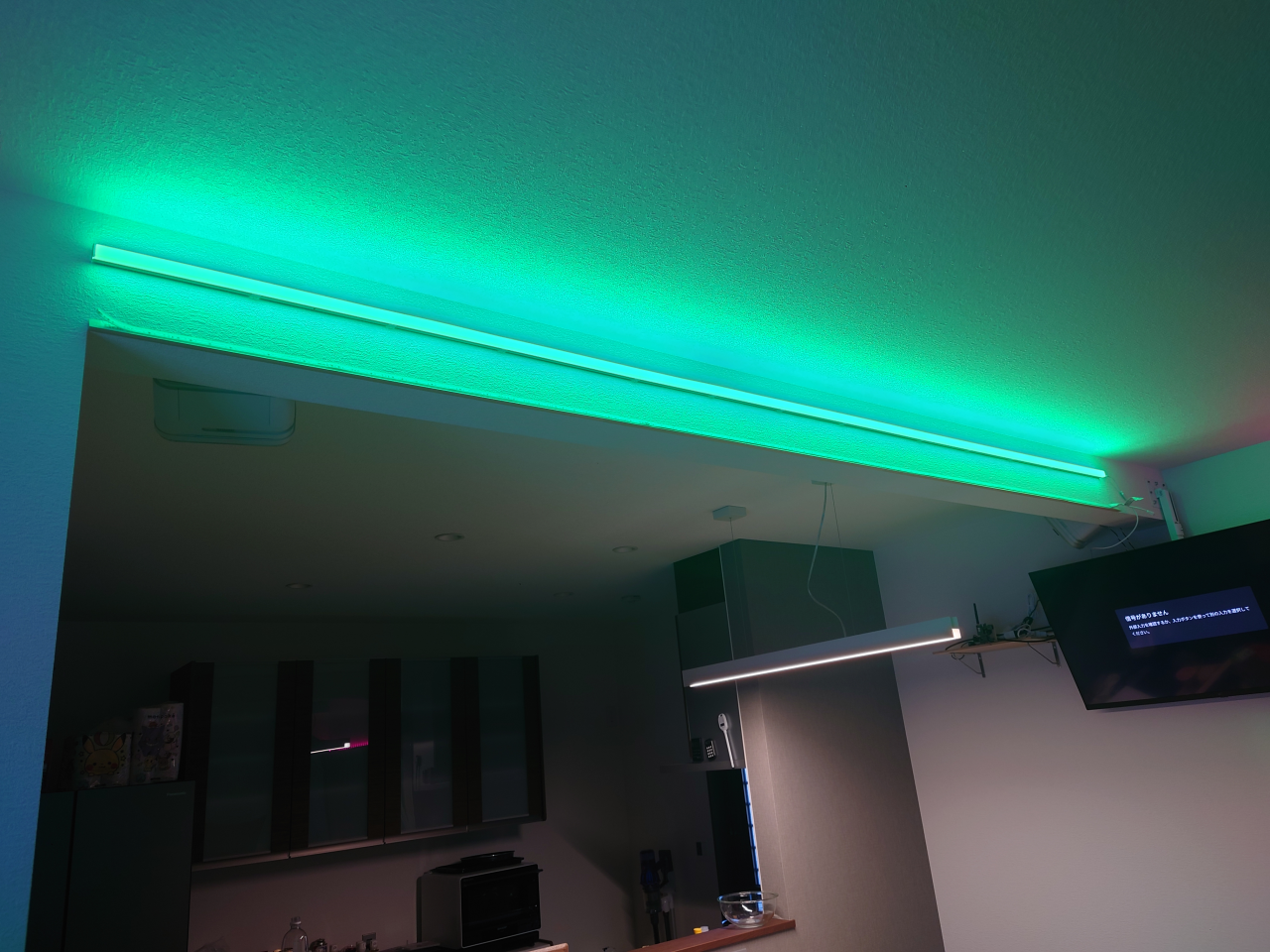

とてもいいかんじ！。

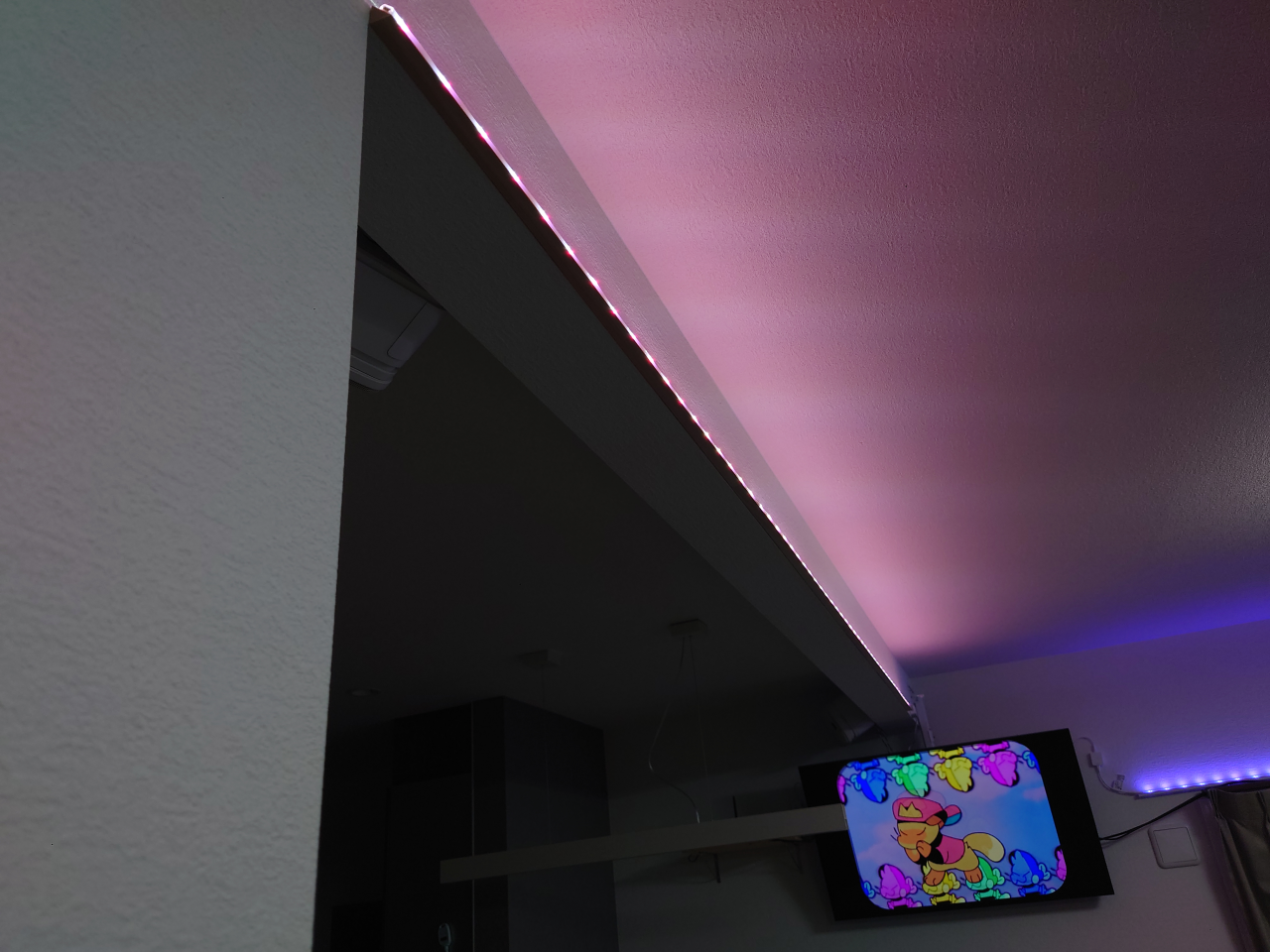

パリピ度が上がりました

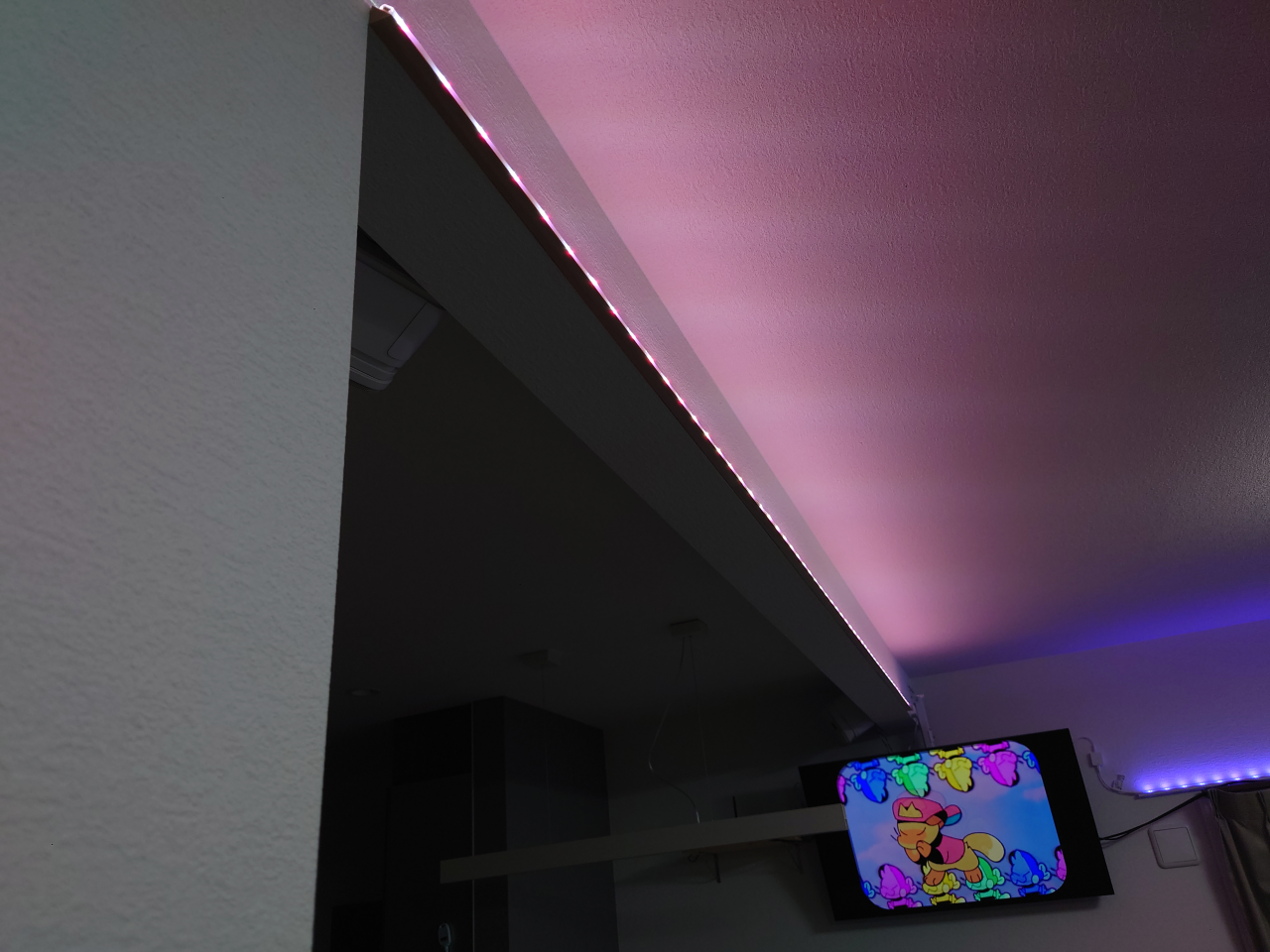

HUEは、「HDMI Sync Box」を使用することで、画面同期のライティングを楽しめます。
増設したマルチカラーLEDテープも、ばっちり同期で光ってくれます！。

やらかしてみて

・色味が多少違います、ちょっと緑が強いかな？。
・Philips的にも、ピカリ館的にも非対応な使い方なので、くれぐれも自己責任で！。

いやあ、５色発光LEDって、とても鮮やかになるのねえ！。
なかなかに楽しめた工作でした！、満足！。
