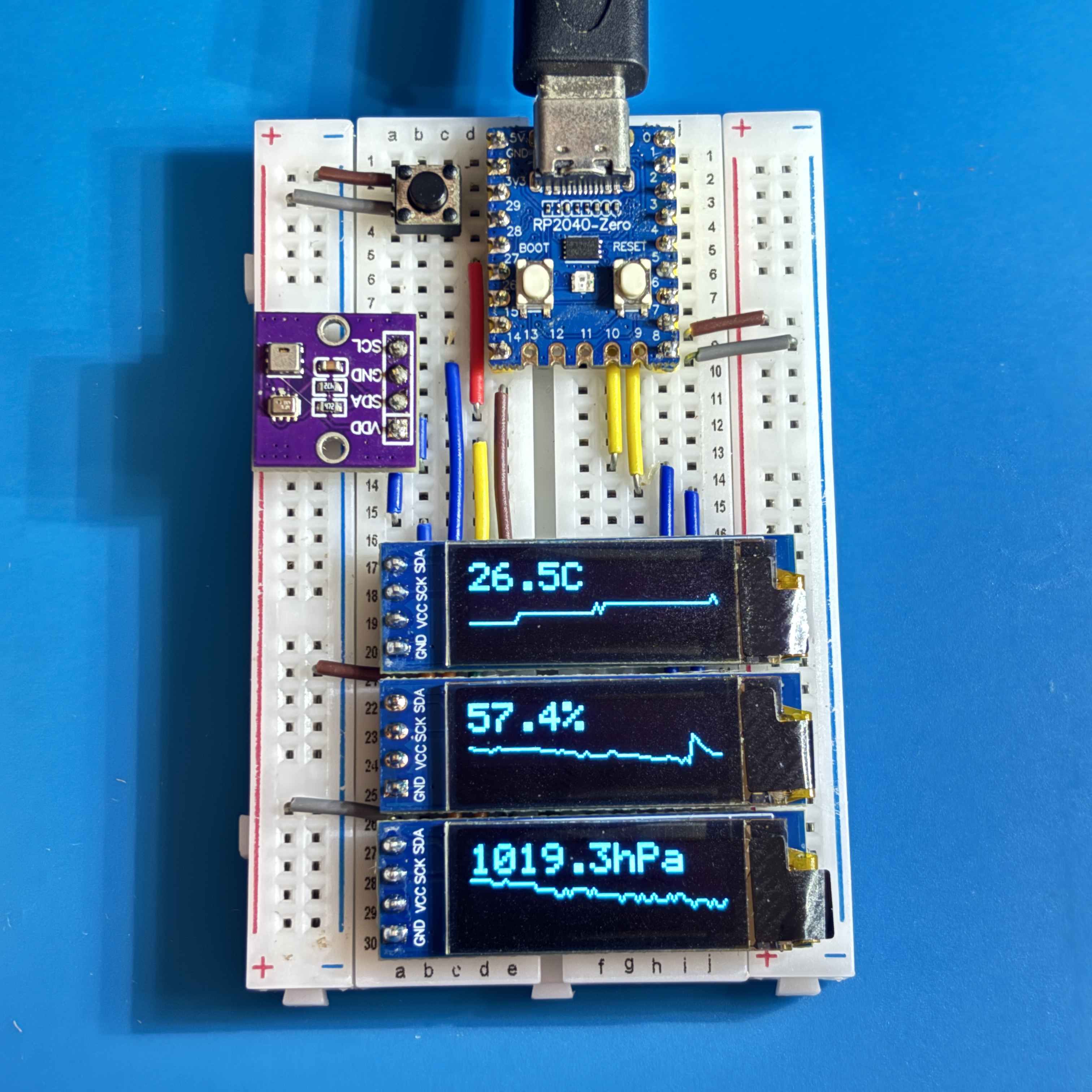

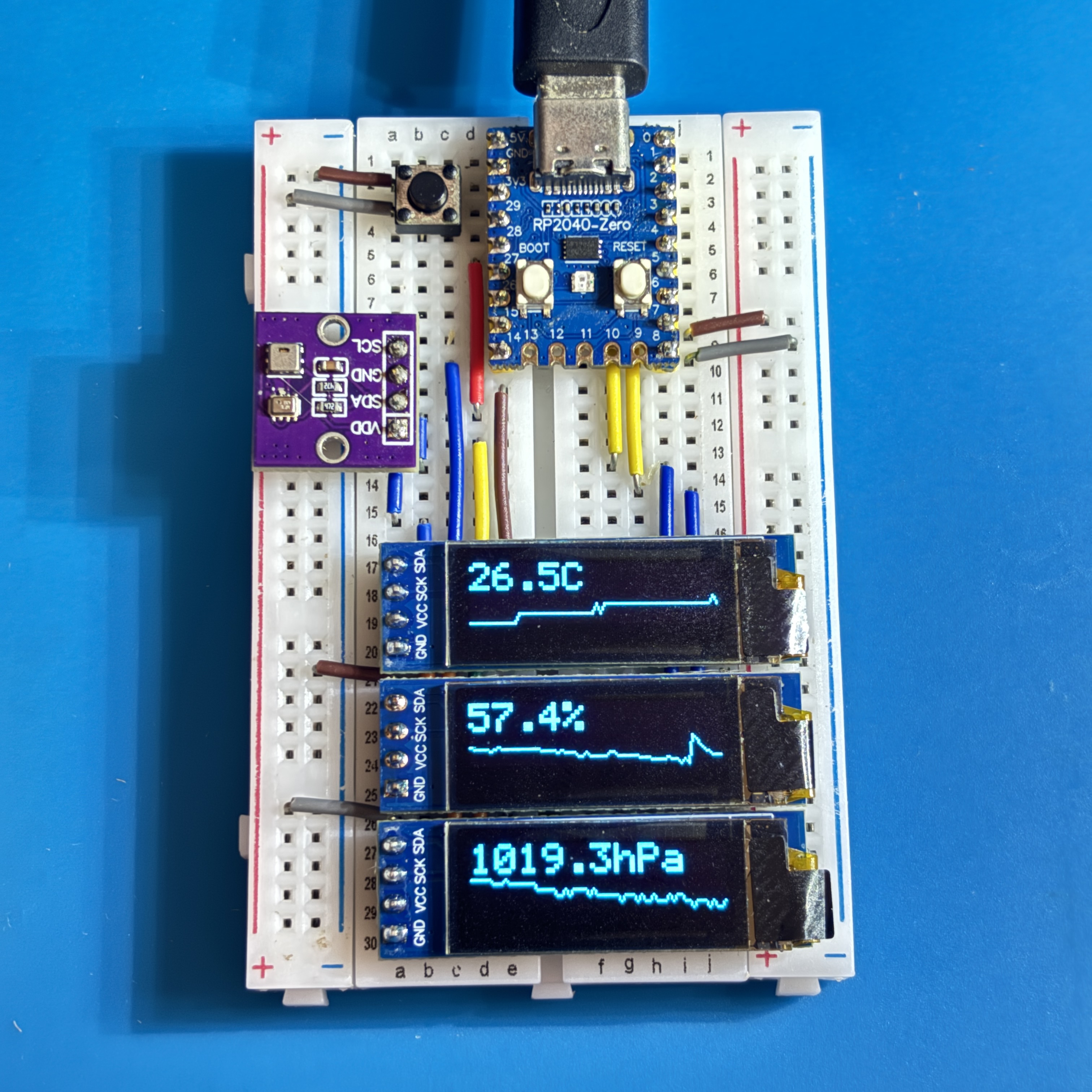

グラフ表示に対応したコンパクトな温湿度・気圧計のデラックス版を作りました。

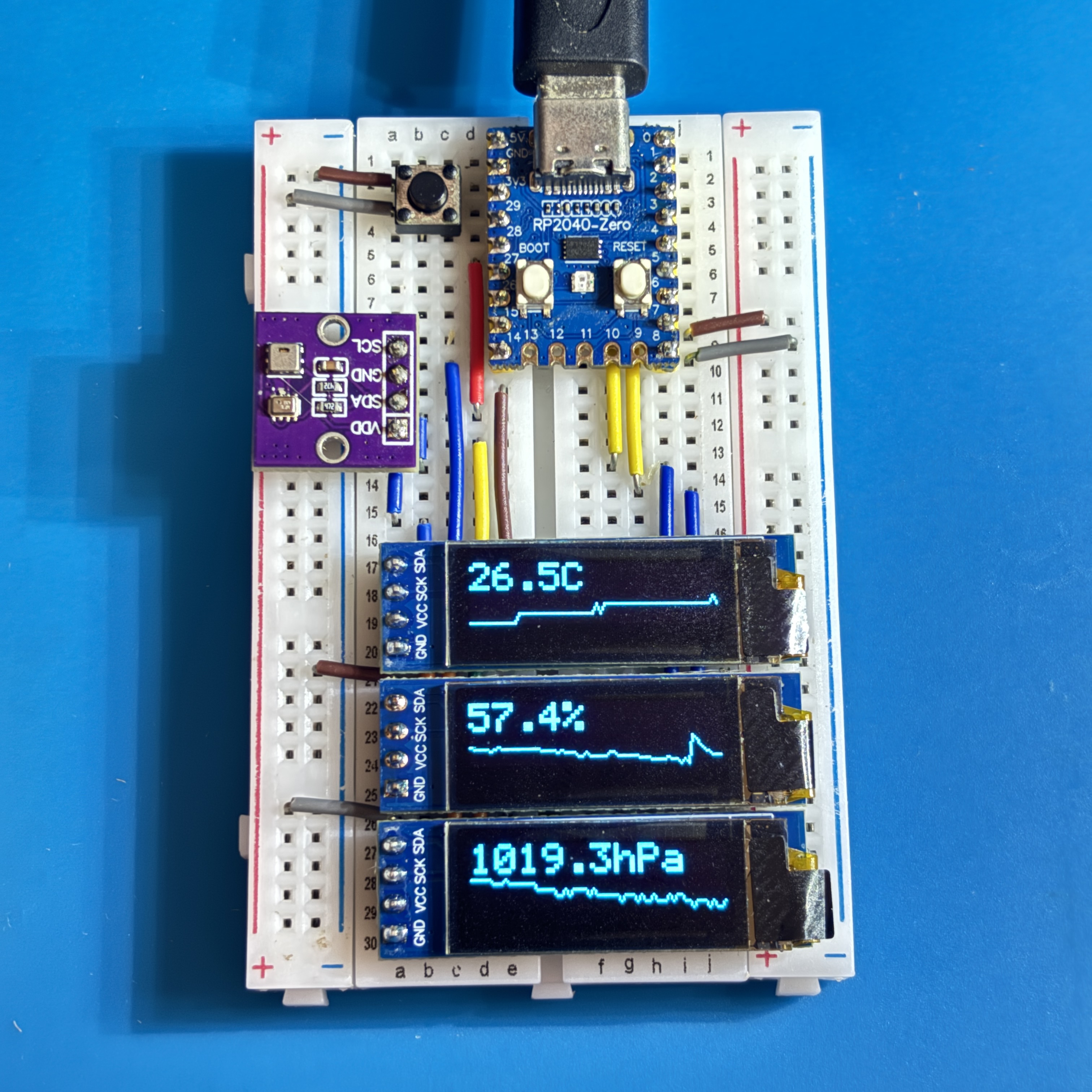

３つの OLED を使用して、温度湿度・気圧のグラフを同時に表示します。
GitHub: https://github.com/bbmaniax/RP2040-Thermohygrometer-Deluxe
部材
| 種別 | 型番など | 数量 |
|---|---|---|
| マイコン | RP2040-Zero | 1個 |
| ブレッドボード | 400H | 1個 |
| ジャンパーワイヤ | - | 適量 |
| タクトスイッチ | 2P 6x6mm | 1個 |
| OLED モジュール | 0.91" 128x32 SSD1306 | 3個 |
| 温湿度・気圧センサーモジュール | AHT20+BMP280 | 1個 |

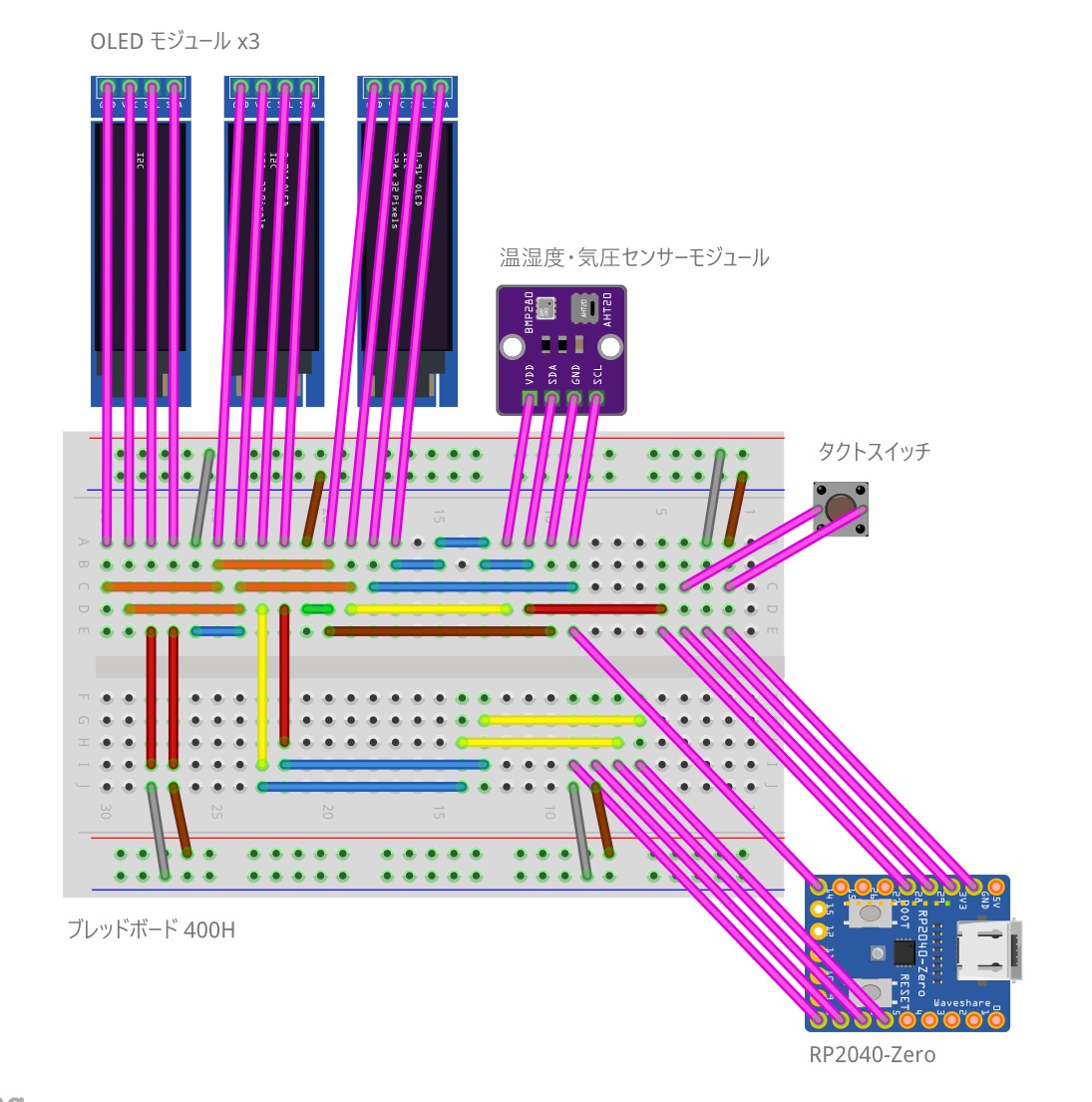

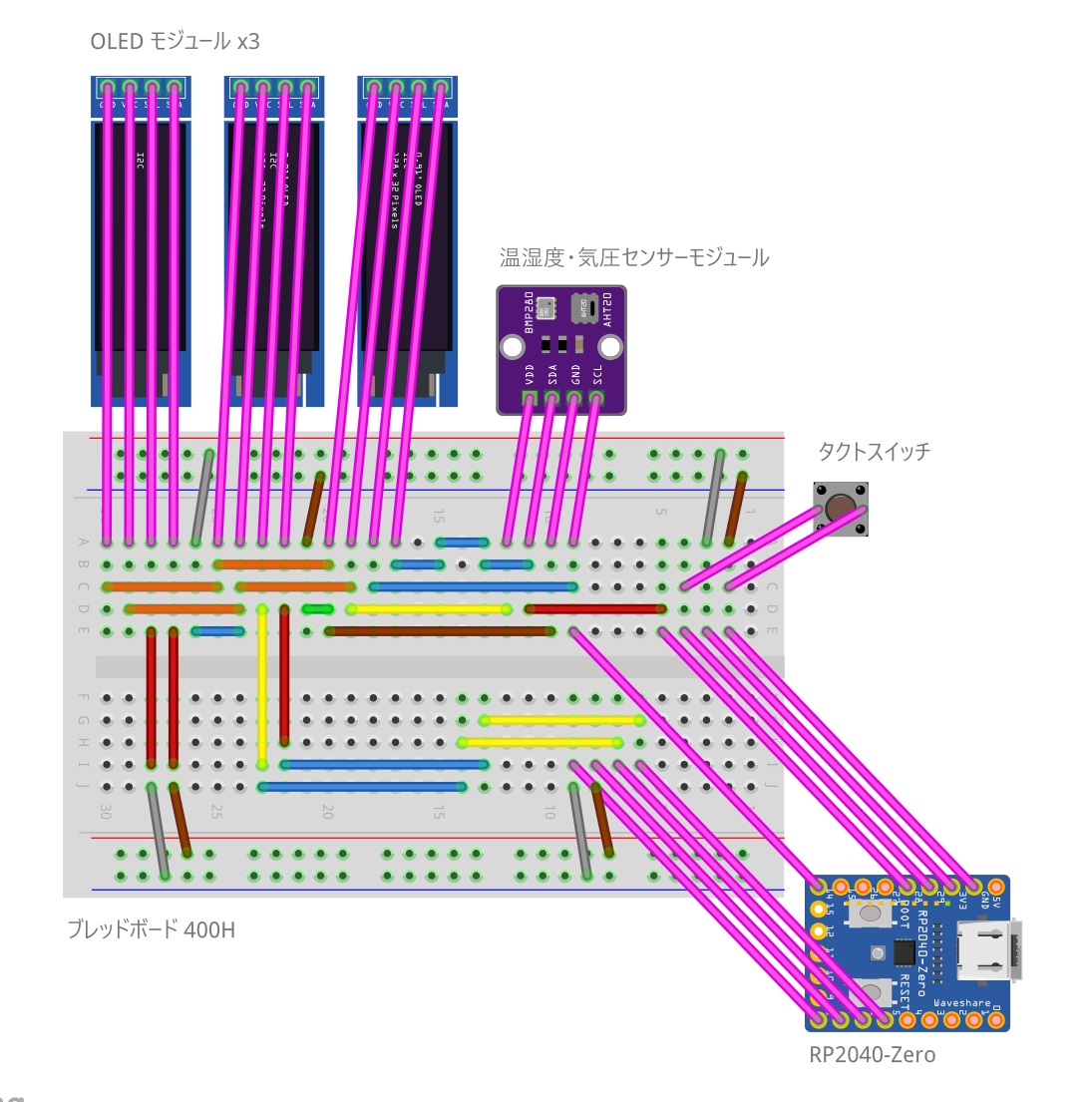

配線図
プログラム開発環境
統合開発環境
| 名前 | 説明 |
|---|---|
| Arduino IDE | 統合開発環境 |
ボードサポートパッケージ
| 名前 | 説明 |
|---|---|
| Raspberry Pi Pico/RP2040/RP2350 | ボードサポートパッケージ |
依存ライブラリ
| 名前 | 説明 |
|---|---|
| SoftI2C | I2Cバス制御 |
| Adafruit SSD1306 | OLEDディスプレイ制御（定数定義のみ使用） |
操作
マイコンに電源を供給すると作動します。
定期的に温湿度・気圧を測定して、OLED に表示します。

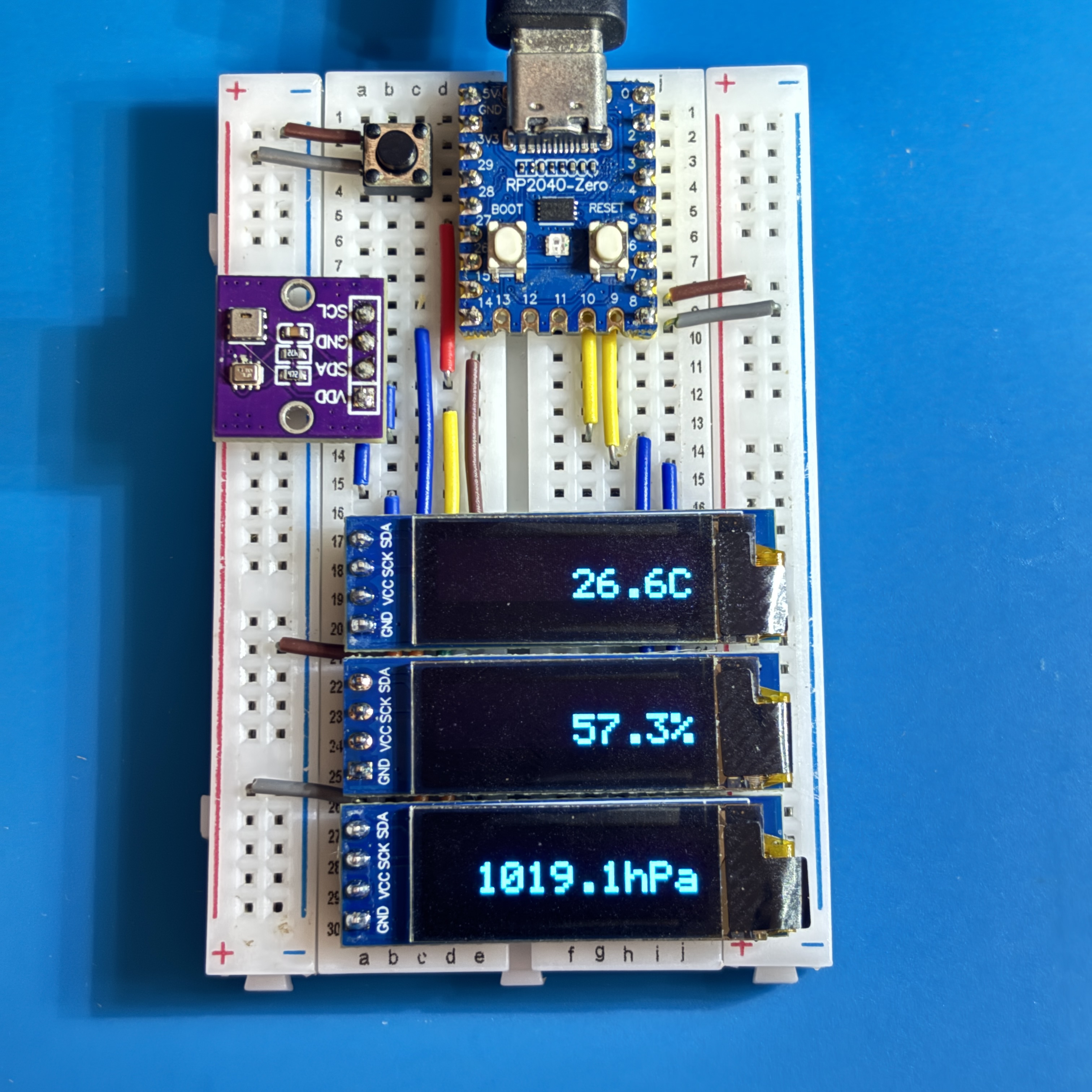

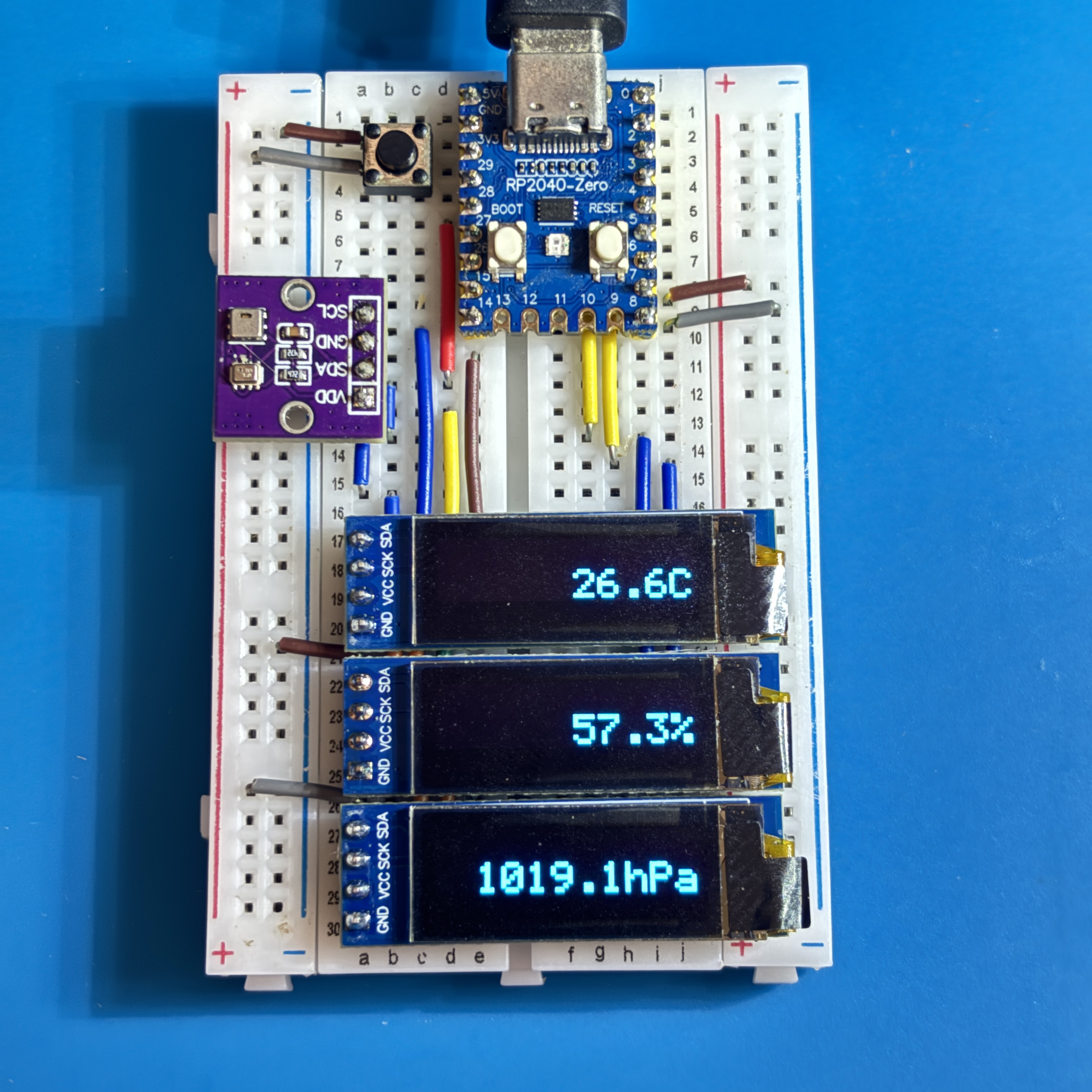

ボタンを押すと、表示パターンが切り替わります。
ソースコード
以下の GitHub レポジトリでソースコードを公開しています。
関連記事
※ 通常版の記事はコチラ
