はじめに

ATtiny13AとNch MOSFET 2SK4017使ってESP32を間欠動作させたので記録しておきます｡
5V入力で､開発ボードによって違うかもですがESP32を動作させるのにスーパーキャパシタ 2Fは最低必要｡(電源次第だが

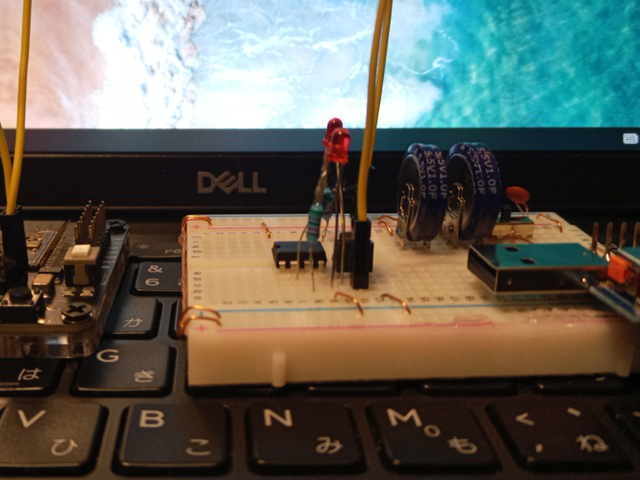

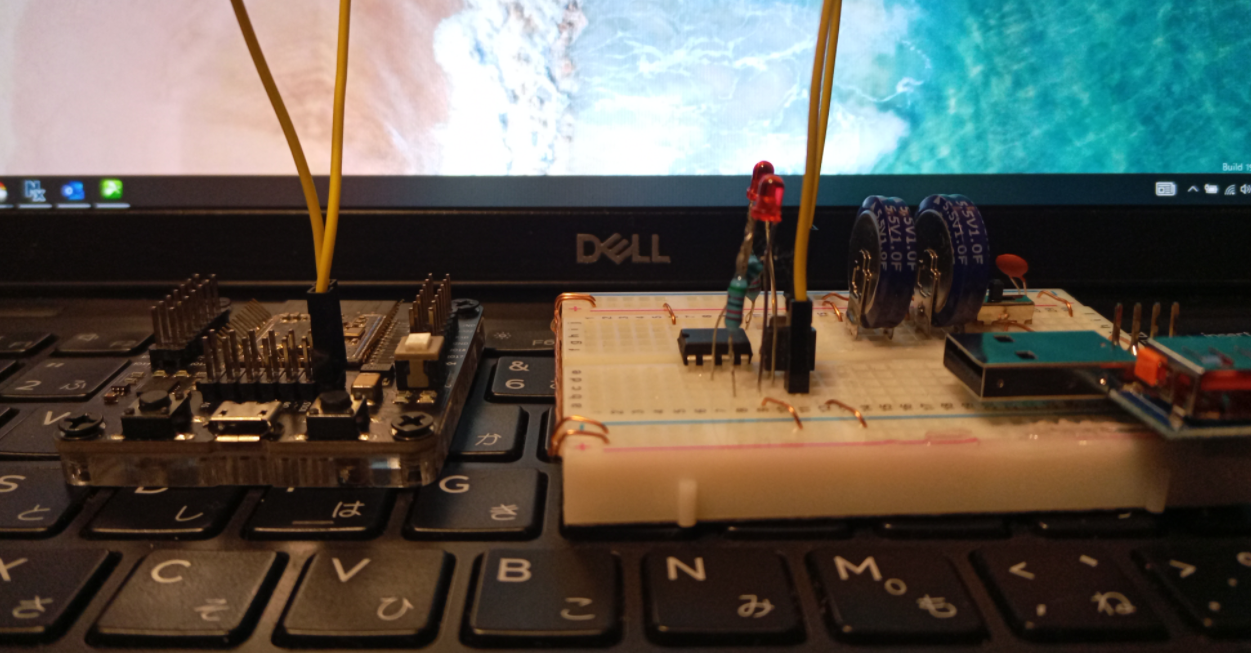

外観

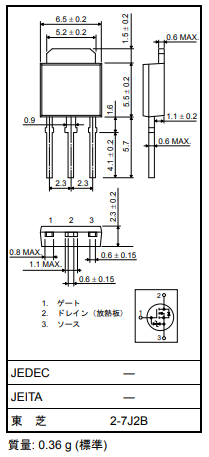

MOSFET

起動からカットオフまで

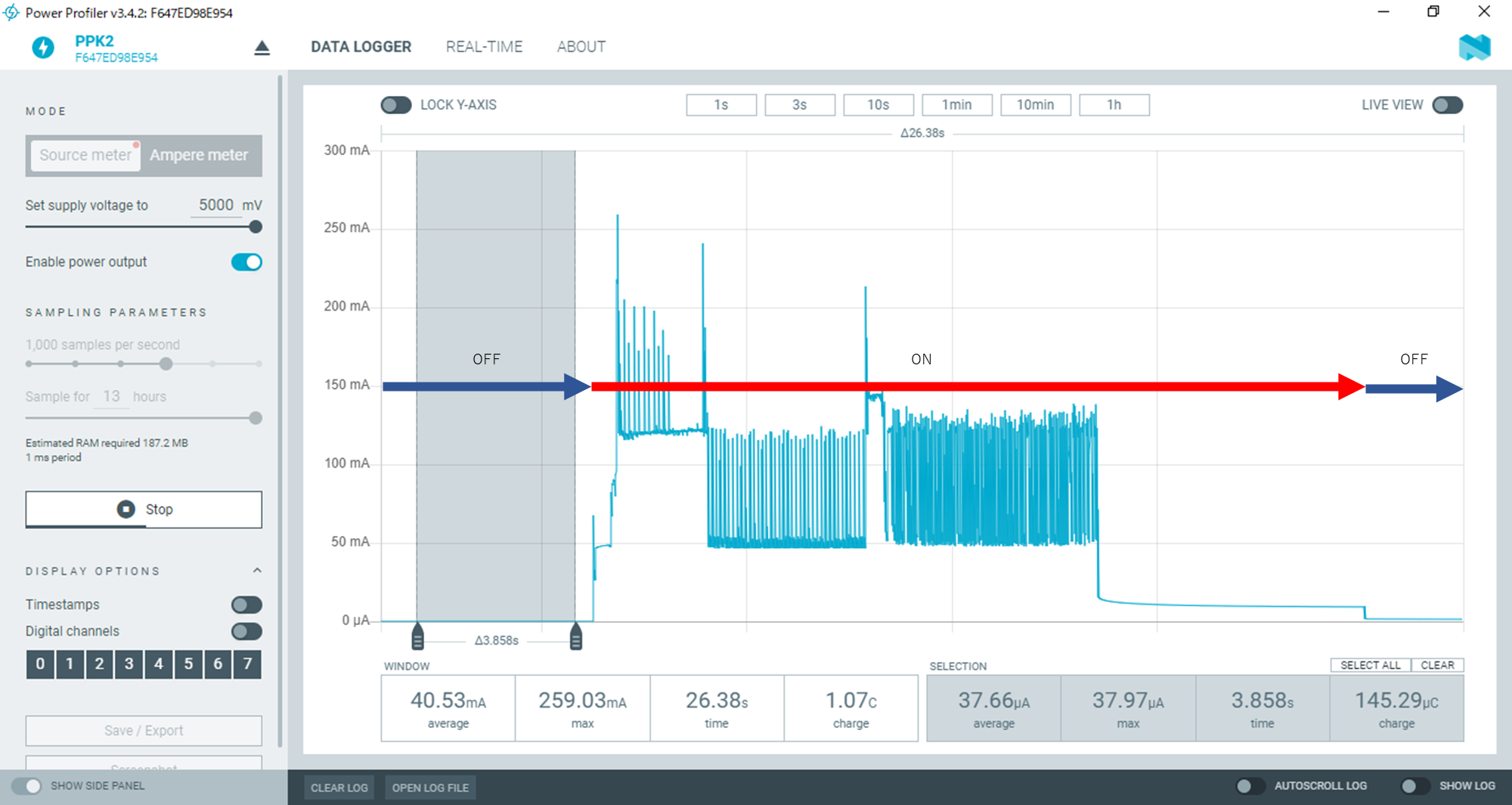

ATtiny13Aが30分経過するまでカウンターをインクリしながらWDTでリセットを繰り返し､所定の回数に達した際にMOSFETが接続されているPINをHIGHにすることで電源制御を行う｡

カットオフ状態から

カットオフされた状態では原則としてATtiny13Aの動作に必要な消費電流のみの消費となる｡

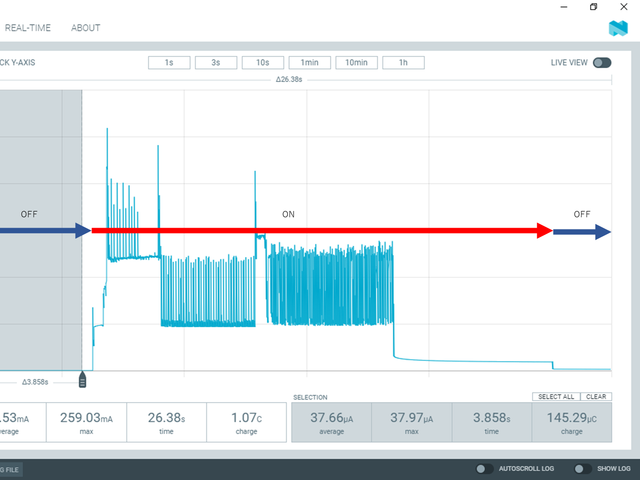

今回の場合は5Vで動作しているので37μA程度消費してる｡

ESP32起動時

起動状態でWiFiへ接続して時刻を取得し､起動した旨をAWSへ送信する｡

ESP32 DeepSleep時

送信完了後にカットオフに備えるためDeepSleep｡
今回検証に使った開発ボードでは9mA程度食っている｡

カットオフ

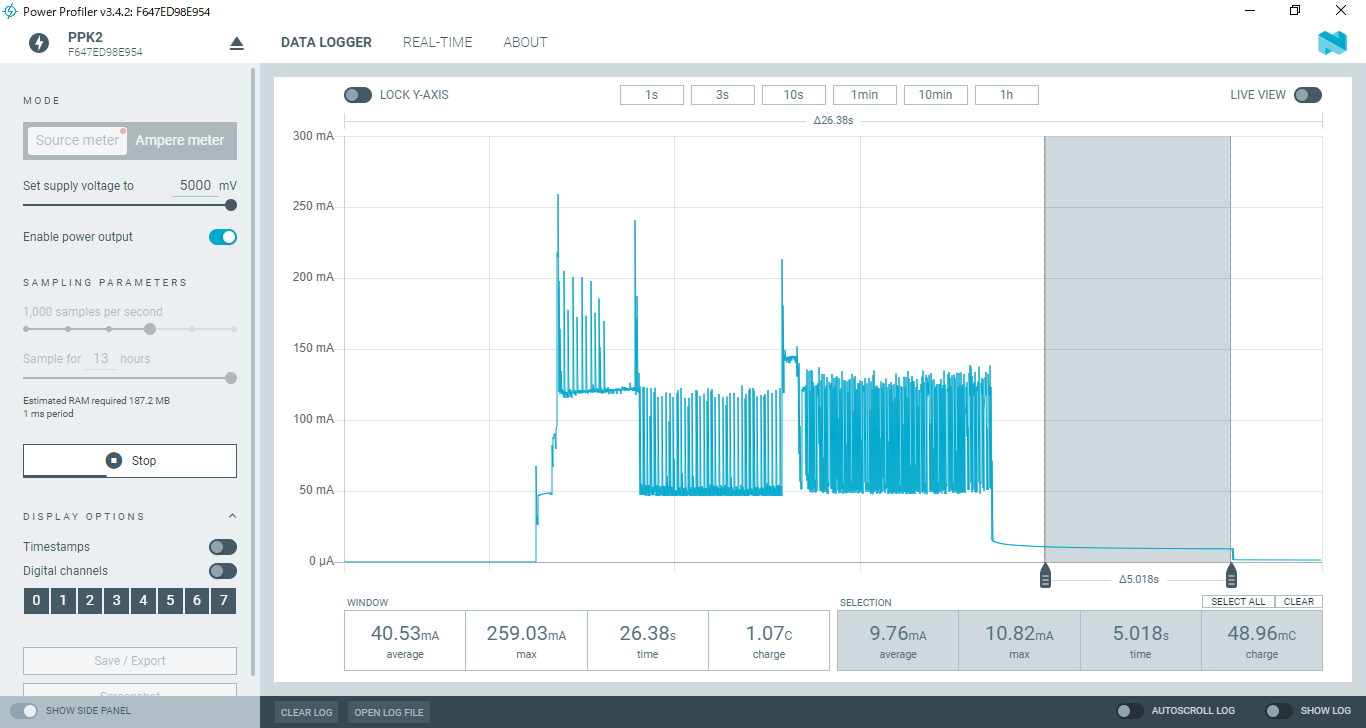

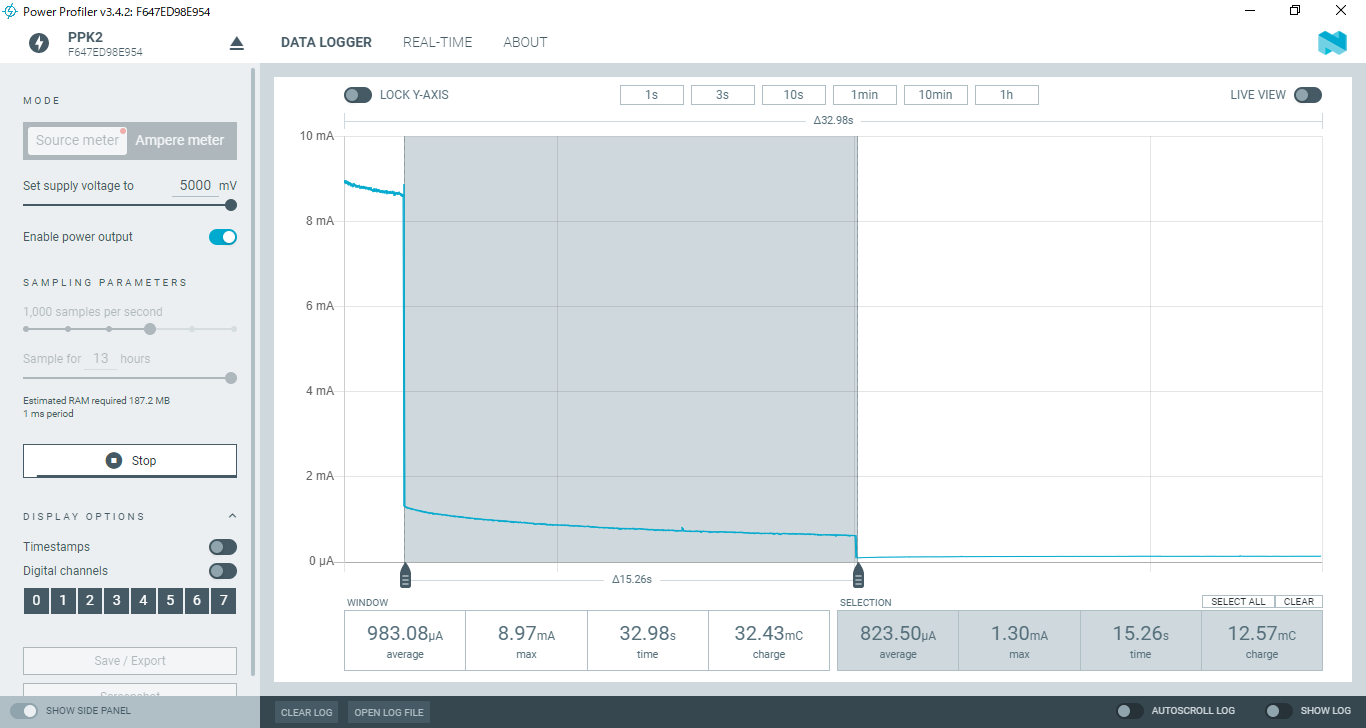

カットオフ直後はスーパーキャパシタへの充電で15秒間は800μA程度となっている｡

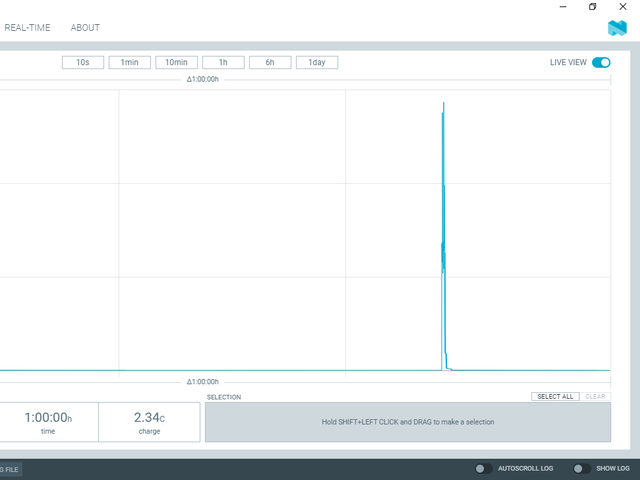

1時間計測

2回起動させたが､起動時以外はGNDが遮断されるので良い感じ｡

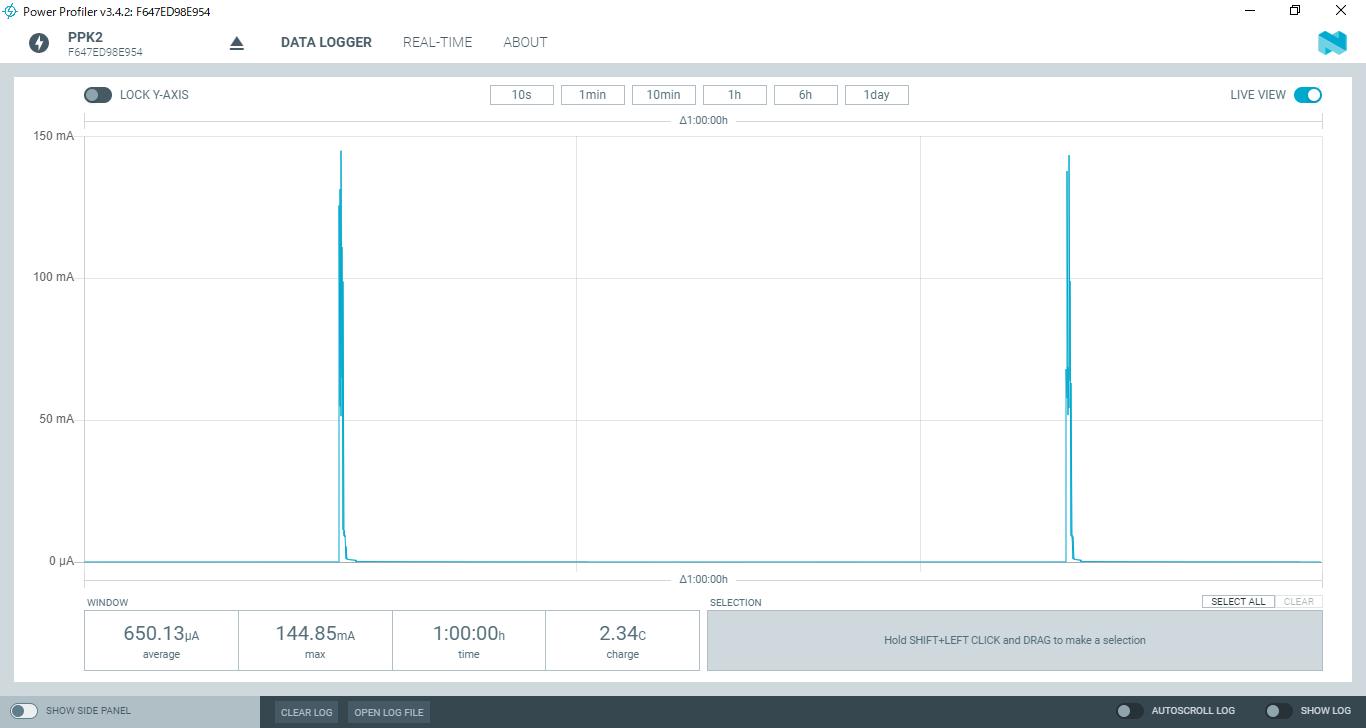

平均すると650μA程度となっており､これならボタン電池でも良い感じに動かせそう｡
間欠動作回路が無いと12mA程度食うと推測｡

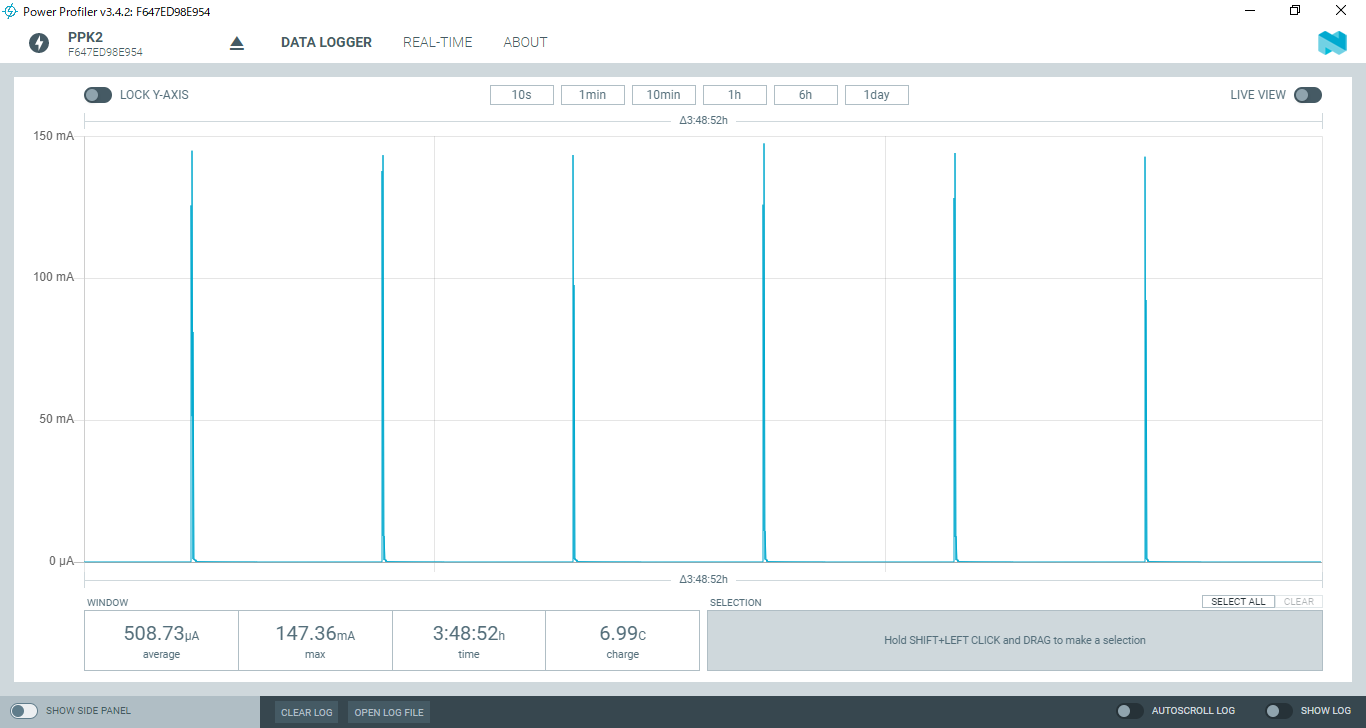

3時間48分計測

まとめ

間欠動作することでESP32のバッテリー駆動時の動作時間の問題が解決できそう｡

• ESP32のDeepSleepと比べると消費電流が20分の1となった
• ATtiny13AかATtiny10を使用した間欠動作回路を組み込んだ一体型の開発ボードを作る
• 1.8V降圧の良い感じのLDOがあれば30μA程度さげられそう
