M5ATOM S3にM5Stack_Avatarで顔をつけてIMUの値を元に表情を変化させる

概要

前回記事では顔を手書きで済ませましたので、今回はM5ATOM S3のディスプレイに顔を描いてみます。顔を描くためにM5Stack Avatarを使用します。
https://github.com/meganetaaan/m5stack-avatar

この記事で作る物

事前準備

ハードウェア、ボードマネージャの準備は下記の記事と同様です。
https://elchika.com/article/aa7fdaca-4ea7-4c02-a042-4bfd3635d8be/

ライブラリのインストール

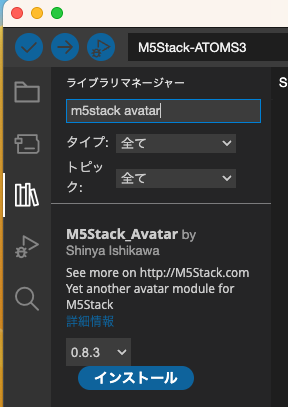

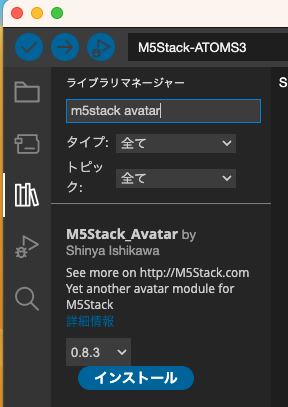

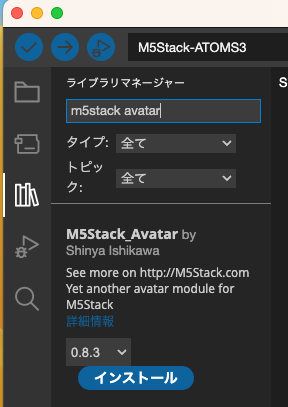

Arduino IDEのライブラリマネージャーを開き、"m5stack avatar"をインストールします。

顔を表示してみる

ファイル＞スケッチ例＞M5Stack_Avatar＞basics　を開き、M5ATOM S3のディスプレイサイズに収まるようにavatar.setScale(0.4);を追加してスケールを変更します。
書き込むと顔が表示されます。

#include <M5Unified.h>
#include <Avatar.h>

using namespace m5avatar;

Avatar avatar;

void setup()
{
  M5.begin();
  avatar.setScale(0.4); //←M5ATOM S3の画面サイズに表示されるようにスケール設定を追加
  avatar.init();
}

void loop()
{
  // avatar's face updates in another thread
  // so no need to loop-by-loop rendering
}

口を開く

次に口を開いてみましょう。
avatar.setMouthOpenRatio(float x);で口を開いたり閉じたりできます。
100msごとにxを-1〜1で可変させると次のような動きになります。
口のトレーニングをしているみたいですね。

口パクする
#include <M5Unified.h>
#include <Avatar.h>

using namespace m5avatar;

Avatar avatar;

void setup()
{
  M5.begin();
  avatar.setScale(0.4); //←M5ATOM S3の画面サイズに表示されるようにスケール設定を追加
  avatar.init();
}

float x=0;
void loop()
{
  M5.update();

  x+=0.1;
  if(x>1)x=-1.0;
  avatar.setMouthOpenRatio(x);
  delay(100);
  // avatar's face updates in another thread
  // so no need to loop-by-loop rendering
}

目を動かす

avatar.setGaze(float v,float h);で目を上下左右へ動かせます。キョロキョロしていると可愛いですね。

#include <M5Unified.h>
#include <Avatar.h>

using namespace m5avatar;

Avatar avatar;

void setup()
{
  M5.begin();
  avatar.setScale(0.4); //←M5ATOM S3の画面サイズに表示されるようにスケール設定を追加
  avatar.init();
}

int counter = 0;
bool direct = false;

float x=0;
float gv=0;
float gh=0;
void loop()
{
  M5.update();


  if(direct){
    x+=0.1;
    gv+=1;
    gh+=1;
    counter++;
    if(counter>10)direct=!direct;
  }else{
    x-=0.1;
    gv-=1;
    gh-=1;
    counter--;
    if(counter<-10)direct=!direct;
  }
  avatar.setMouthOpenRatio(x);
  avatar.setGaze(0,gh);

  delay(10);
  // avatar's face updates in another thread
  // so no need to loop-by-loop rendering
}

目をパチパチする

avatar.setEyeOpenRatio(float x);で目を閉じたり開いたりできます。

目をパチパチ
#include <M5Unified.h>
#include <Avatar.h>

using namespace m5avatar;

Avatar avatar;

void setup()
{
  M5.begin();
  avatar.setScale(0.4); //←M5ATOM S3の画面サイズに表示されるようにスケール設定を追加
  avatar.init();
}

int counter = 0;
bool direct = false;

float x=0;
float gv=0;
float gh=0;
void loop()
{
  M5.update();


  if(direct){
    x+=0.1;
    gv+=1;
    gh+=1;
    counter++;
    if(counter>10)direct=!direct;
  }else{
    x-=0.1;
    gv-=1;
    gh-=1;
    counter--;
    if(counter<-10)direct=!direct;
  }
  //avatar.setMouthOpenRatio(x);
  //avatar.setGaze(0,gh);
  avatar.setEyeOpenRatio(x);

  delay(10);
  // avatar's face updates in another thread
  // so no need to loop-by-loop rendering
}

表情を変える

次に表情を変えてみます。サンプルコードを見る限り6種類の表情があるようです。
avatar.setExpression(expressions[idx]);で表情をセットします。
avatar.setExpression(m5avatar::Expression::Happy);のように直接表情を指定することもできます。

1秒ごとに表情を変える
#include <M5Unified.h>
#include <Avatar.h>

using namespace m5avatar;

Avatar avatar;

void setup()
{
  M5.begin();
  avatar.setScale(0.4); //←M5ATOM S3の画面サイズに表示されるようにスケール設定を追加
  avatar.init();
}

int counter = 0;
bool direct = false;

float x=0;
float gv=0;
float gh=0;

const Expression expressions[] = {
  Expression::Angry,
  Expression::Sleepy,
  Expression::Happy,
  Expression::Sad,
  Expression::Doubt,
  Expression::Neutral
};
const int expressionsSize = sizeof(expressions) / sizeof(Expression);
int idx = 0;

void loop()
{
  M5.update();

  if(direct){
    x+=0.1;
    gv+=1;
    gh+=1;
    counter++;
    if(counter>10)direct=!direct;
  }else{
    x-=0.1;
    gv-=1;
    gh-=1;
    counter--;
    if(counter<-10)direct=!direct;
  }
  avatar.setMouthOpenRatio(x);
  avatar.setExpression(expressions[idx]);
  idx = (idx + 1) % expressionsSize;

 //以下のように表情をセットすることもできる
  //avatar.setExpression(m5avatar::Expression::Happy);

delay(1000);
  // avatar's face updates in another thread
  // so no need to loop-by-loop rendering
}

前回のプログラムを修正する

一通りM5Stack_Avatarの動きがわかったところで、前回作成したプログラムを修正します。
x軸加速度の変化量が閾値を超えた時に500ms間、目を開き、口を閉じ、表情を変えるようにしてみました。

狙われ続けるスタックチャン
#include <M5Unified.h>
#include <ESP32Servo.h>
#include <Avatar.h>

using namespace m5avatar;

Avatar avatar;

Servo servo1; // create four servo objects
int servo1Pin = 2;

// Published values for SG90 servos; adjust if needed
int minUs = 500;
int maxUs = 2400;

float pos = 0;      // position in degrees
float before_pos = 0;
float diff_pos = 0;
uint32_t countTime = 0;

void setup() {
  auto cfg = M5.config();       // M5Stack初期設定用の構造体を代入
  M5.begin(cfg);                  // M5デバイスの初期化
  servo1.setPeriodHertz(50);      // Standard 50hz servo
  servo1.attach(servo1Pin, minUs, maxUs);

  //IMU_CHECK
  const char* name;
  switch (M5.Imu.getType())
  {
  case m5::imu_none:        name = "not found";   break;
  case m5::imu_sh200q:      name = "sh200q";      break;
  case m5::imu_mpu6050:     name = "mpu6050";     break;
  case m5::imu_mpu6886:     name = "mpu6886";     break;
  case m5::imu_mpu9250:     name = "mpu9250";     break;
  case m5::imu_bmi270:      name = "bmi270";      break;
  default:                  name = "unknown";     break;
  };
  M5_LOGI("imu:%s", name);

  //avatar
  avatar.setScale(0.4);
  avatar.init();

}

float mapf(float x, float in_min, float in_max, float out_min, float out_max)
{
  return (x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min;
}
//Average
#define STOCK 15
int stock_p[STOCK];
int stock_p_num=0;

float CalcAverage(float num){
  stock_p_num++;
  if(stock_p_num >=STOCK){
    stock_p_num=0;
  }
  stock_p[stock_p_num]=num;
  float result=0;

  for(int i = 0;i < STOCK;i++){
    result +=stock_p[i];
  }
  result = result/(STOCK);
  return result;
}


void loop() {
  M5.update();

  // To update the IMU value, use M5.Imu.update.
  // If a new value is obtained, the return value is non-zero.
  auto imu_update = M5.Imu.update();
  if (imu_update)
  {
    // Obtain data on the current value of the IMU.
    auto data = M5.Imu.getImuData();
    //drawGraph(rect_graph_area, data);
   //Serial.println(data.accel.x);
    // The data obtained by getImuData can be used as follows.
    pos = data.accel.x;      // accel x-axis value.
    data.accel.y;      // accel y-axis value.
    data.accel.z;      // accel z-axis value.
    data.accel.value;  // accel 3values array [0]=x / [1]=y / [2]=z.

    data.gyro.x;      // gyro x-axis value.
    data.gyro.y;      // gyro y-axis value.
    data.gyro.z;      // gyro z-axis value.
    data.gyro.value;  // gyro 3values array [0]=x / [1]=y / [2]=z.

    data.mag.x;       // mag x-axis value.
    data.mag.y;       // mag y-axis value.
    data.mag.z;       // mag z-axis value.
    data.mag.value;   // mag 3values array [0]=x / [1]=y / [2]=z.

    data.value;       // all sensor 9values array [0~2]=accel / [3~5]=gyro / [6~8]=mag
    pos = pos * 100;
    pos = map(pos,-100,100,0,180);  //-100〜100のデータを0〜180°に変換
    pos = CalcAverage(pos); //平均値を求める
    diff_pos = pos - before_pos; //前回値との差を求める
    before_pos = pos;



    Serial.print("AveragePos=");
    Serial.print(pos);
    Serial.print(",diff_Pos=");
    Serial.println(diff_pos);

    // M5_LOGV("ax:%f  ay:%f  az:%f", data.accel.x, data.accel.y, data.accel.z);
    // M5_LOGV("gx:%f  gy:%f  gz:%f", data.gyro.x , data.gyro.y , data.gyro.z );
    // M5_LOGV("mx:%f  my:%f  mz:%f", data.mag.x  , data.mag.y  , data.mag.z  );

  }else{

      servo1.write(pos); //サーボモータの角度指定

      //変化量が大きい時
      if(diff_pos > 4){
        countTime = millis();
        avatar.setMouthOpenRatio(1.5);//口を開ける
        avatar.setEyeOpenRatio(0);//目を閉じる
        avatar.setExpression(m5avatar::Expression::Doubt);
      }
      //500ms経過したら
      if(millis() - countTime > 500){
        avatar.setMouthOpenRatio(0);//口を閉じる
        avatar.setEyeOpenRatio(1);//目を開ける
        avatar.setExpression(m5avatar::Expression::Neutral);//無表情
      }
      delay(1);
  }
}

動きと表情が連動して面白い表現が出来たのではないでしょうか。
