公式のサンプルコードUIがイケてなかったから新規案を提案したい！[ラジコンカー・DCモータ]

obnizを触りはじめて10日くらい。ほんとに初心者・本職者に関係なく素晴らしいデバイスだと思います。今回はDCモータサンプルコードのUIがいまいちイケてなかったので、アンチする意味ではなくユーザとして提案できればと思い記事にしました。

https://blog.obniz.com/make/kids-project-simple-rc-car
こちらにあるDCモータライブラリを用いたラジコンカーの制作についてが今回の対象になります。

まずは公式さんの動画をどうぞ

ここに動画が表示されます

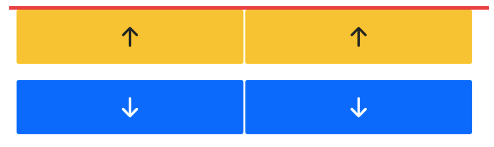

私が感じた問題点は単純にUIと操作感がマッチしていない仕様である感じたことです。
スマホで操作する前提だとして、
・２輪同時に操作できない。（マルチタップが必要な仕様なのに機能していない）
・ボタン長押しするとコピペや3Dタッチが動作してしまう
・ボタンの押した感じが少ない

ちなみにPCでも1クリックしかできないので、同時に２輪動作することは不可能な仕様です。

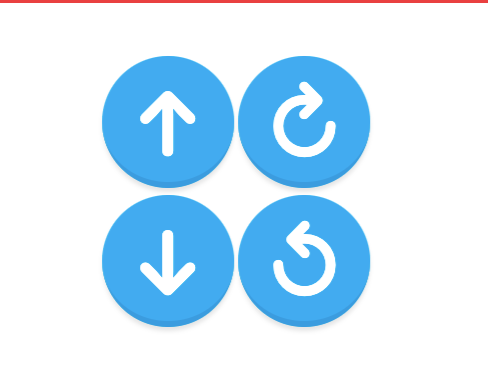

アンチパターンを見つけるだけは簡単ですが、私なりに快適に操作するためのUIを考えました。
・動作パターンを見直して、最適化した（前進・後進・右左旋回）
・cssを活用してボタンらしくした(ついでにobnizカラーにした)
・スマホ長押し機能を無効にした(スマホでの操作を快適に〜)
※ただし、あまり複雑にしないようした(初心者でも改良しやすい汎用性を持たせた)※

モバイルバッテリーがないため有線接続ですがご了承いただきたい。

ここに動画が表示されます

実際にコードに追加したのは、ボタンらしくする＆長押し無効のCSSくらい。現行コードを大きくはいじらなかったのもポイントです。


fix_DCmotor
<html>
  <head>
    <meta charset="utf-8" />
    <meta name="viewport" content="width=device-width, initial-scale=1" />
    <link rel="stylesheet" href="https://stackpath.bootstrapcdn.com/bootstrap/4.3.1/css/bootstrap.min.css" />
    <link rel="stylesheet" href="https://obniz.com/ja/console/program?root=/users/4892/repo&filename=sample_css.css" type="text/css">
    <script src="https://code.jquery.com/jquery-3.2.1.min.js"></script>
    <script src="https://unpkg.com/obniz@3.x/obniz.js" crossorigin="anonymous" ></script>
    <style type="text/css">
      .btn-circle {
        display: inline-block;
        text-decoration: none;
        font-size:80px;
        background: #3cacec;
        color: #FFF;
        width: 120px;
        height: 120px;
        line-height: 120px;
        border-radius: 80%;
        text-align: center;
        font-weight: bold;
        overflow: hidden;
        box-shadow: 0px 4px 4px rgba(0, 0, 0, 0.10);
        border-bottom: solid 6px #359ddb;
        transition: .05s;
      }
      .btn-circle:active {
        -webkit-transform: translateY(4px);
        transform: translateY(4px);
        box-shadow: 0 0 1px rgba(0, 0, 0, 0.15);
        border-bottom: none;
      }
      body{
        -webkit-touch-callout: none;
        -webkit-user-select:none; // テキスト長押しの選択ボックスを無効化
      }
    </style>
  </head>
  <body>
    <div id="obniz-debug"></div>
    <div class="mt-5">
      <div class="text-center">
        <div id="front" class="btn-circle" ontouchstart="">↑</div>
        <div id="turn_l" class="btn-circle" ontouchstart="">↻</div>
      </div>
      <div class="text-center">
        <div id="back" class="btn-circle" ontouchstart="">↓</div>
        <div id="turn_r" class="btn-circle" ontouchstart="">↺</div>
      </div>
    </div>
    <script>
      //put your obniz ID
      var obniz = new Obniz("OBNIZ_ID_HERE");

      //during obniz connection
      obniz.onconnect = async function() {
        //wire one motor (left) to obniz
        let motorA = obniz.wired("DCMotor", { forward: 7, back: 8 });
        motorA.power(60);
        //wire the other motor (right) to obniz
        let motorB = obniz.wired("DCMotor", { forward: 10, back: 9 });
        motorB.power(60);

        //while upper front button is clicked
        $("#front").on("touchstart mousedown", () => {
          //rotate left motor forward
          motorA.move(true);
          motorB.move(true);
        });
        //if upper front button is released
        $("#front").on("touchend mouseup", () => {
          //stop left motor
          motorA.stop();
          motorB.stop();

        });

        //while back left button is clicked
        $("#back").on("touchstart mousedown", () => {
          //rotate left motor backward
          motorA.move(false);
          motorB.move(false);
        });
        //if lower back button is released
        $("#back").on("touchend mouseup", () => {
          //stop left motor
          motorA.stop();
          motorB.stop();
        });

        //while turn_left upper button is clicked
        $("#turn_l").on("touchstart mousedown", () => {
          //rotate right motor forward
          motorA.move(false);
          motorB.move(true);
        });
        //if turn_left upper button is released
        $("#turn_l").on("touchend mouseup", () => {
          //stop right motor
          motorA.stop();
          motorB.stop();
        });

        //while turn_right lower button is clicked
        $("#turn_r").on("touchstart mousedown", () => {
          //rotate right motor backward
          motorA.move(true);
          motorB.move(false);

        });
        //if turn_right lower button is released
        $("#turn_r").on("touchend mouseup", () => {
          //stop right motor
          motorA.stop();
          motorB.stop();
        });

      };
    </script>
  </body>
</html>

これの数行だけで快適操作が得られます。


body{
        -webkit-touch-callout: none;
        -webkit-user-select:none; // テキスト長押しの選択ボックスを無効化
      }

私は一応、乗り物の機械等を設計する機械設計士です。その職業病的にデザインレビュー指摘されそうな項目をあげてみました。
obnizは小学生・中学生の教材にもなりそうですので、はじめて触る物がよりいいものになればと思います。

nari

20代の機械設計士です。エンジンを動力とした乗り物や台車を設計しています。IoTのようなハードとソフトが繋がるシステムが大好きです。 Qiita →https://qiita.com/taiyyytai
