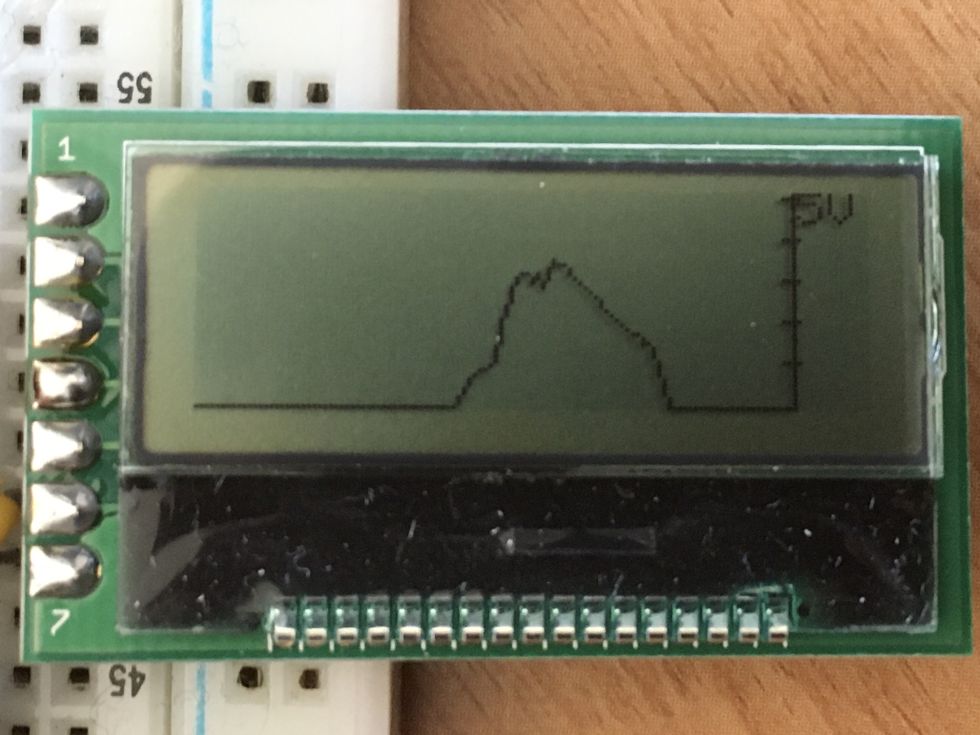

Arduino Nanoを使ってオシロスコープを作りました。サンプリングを高速化するためにADCのクロック分周比を1:8にしています。計れる電圧の範囲は0〜5Vです。グラフィック液晶のライブラリには、しなぷすのハード製作記(https://synapse.kyoto/lib/MGLCD/page001.html)さんのMGLCDライブラリを使用しました。

材料

・Arduino Nano x1
・AQM1248A x1
・1MΩ x1

配線

Arduino AQM1248A
　　3V3 --> VDD
　　D8 --> CS
D9 --> RS
　 MOSI --> SDI
　 SCK --> SCLK
　 GND --> GND

1MΩはA5ピンとGNDの間に入れます。
　LCDのRESET端子はオープンにします。

*LCDのVDDに5Vを接続しないでください。

プログラム

#include <MGLCD.h>
#include <MGLCD_SPI.h>
#include <SPI.h>

#define CS 8
#define DI 9
#define MAX_FREQ 8000000L

MGLCD_AQM1248A_SPI MGLCD(MGLCD_SpiPin2(CS, DI), MAX_FREQ);

uint16_t value ;
uint8_t x1, y1, x2, y2, i, buf_state ;

void set_screen(void){
MGLCD.Line(113,0, 113,47) ;
MGLCD.Line(111,37, 114,37) ;
MGLCD.Line(111,28, 114,28) ;
MGLCD.Line(111,19, 114,19) ;
MGLCD.Line(111,10, 114,10) ;
MGLCD.Line(111,1, 114,1) ;
MGLCD.Locate(19, 0) ;
MGLCD.print("5V") ;
}

void setup() {
// put your setup code here, to run once:
ADCSRA |= 0b00000011 ;
pinMode(A5, INPUT) ;
MGLCD.Reset() ;
value = analogRead(A5) ;
y1 = 46-(value/22) ;
x1 = 0 ;
buf_state = 1 ;
}

void loop() {
// put your main code here, to run repeatedly:
i++ ;
if(i > 112){
i = 1 ;
delay(1000) ;
MGLCD.ClearScreen() ;
set_screen() ;
value = analogRead(A5) ;
y1 = 47-(value/22) ;
x1 = 0 ;
buf_state = 1 ;
}

value = analogRead(A5) ;
if(buf_state == 1){
y2 = 47-(value/22) ;
x2 = i ;
MGLCD.Line(x1,y1, x2,y2) ;
buf_state = 2 ;
}else if(buf_state == 2){
y1 = 47-(value/22) ;
x1 = i ;
MGLCD.Line(x2,y2, x1,y1) ;
buf_state = 1 ;
}
}

作り方

プログラムをArduino Nanoに書き込んでLCD
　と配線したら完成。

使い方

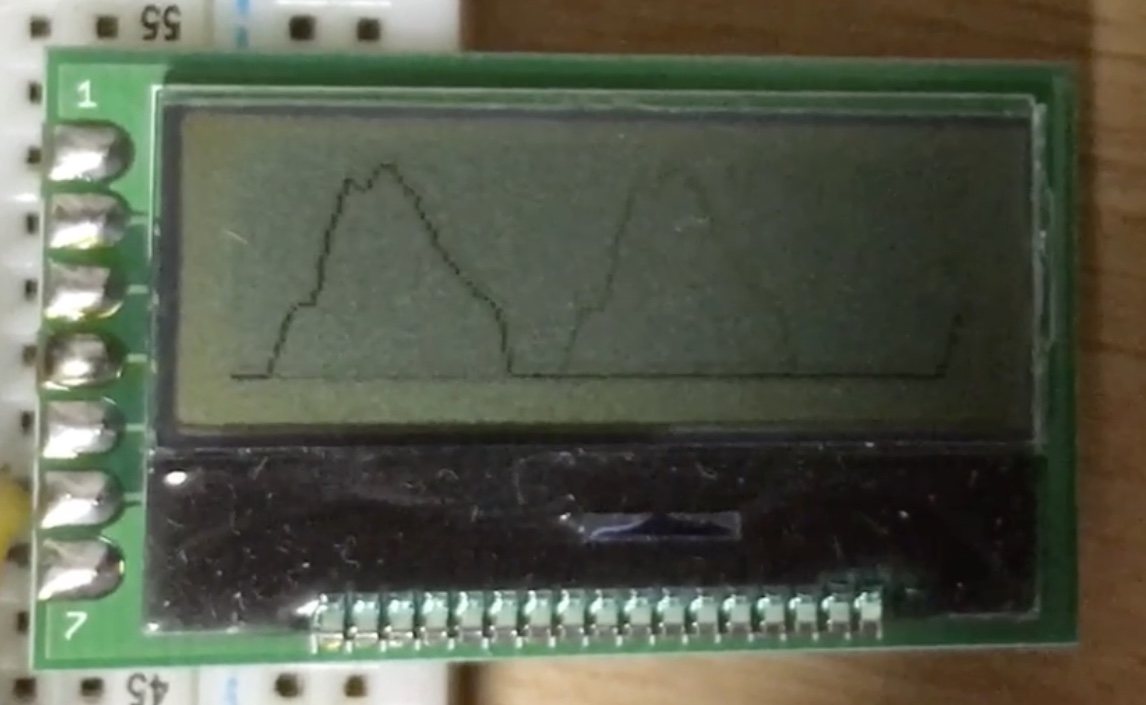

Arduino NanoのA5ピンを測定したい物と繋
　ぐと、その波形が表示されます。
