e-Paperを利用したカレンダーの製作(STM32)　製作編

これまでの製作過程(以下参照)を経て

e-Paperを利用したカレンダーの製作(STM32 Bulepill)　実験編
e-Paperを利用したカレンダーの製作(STM32)　実験編 その2 低消費電力のテスト
e-Paperを利用したカレンダーの製作(STM32)　試作編

回路も確定できたので、プリント基板を発注し、部品を揃えて製品っぽく製作してみました。

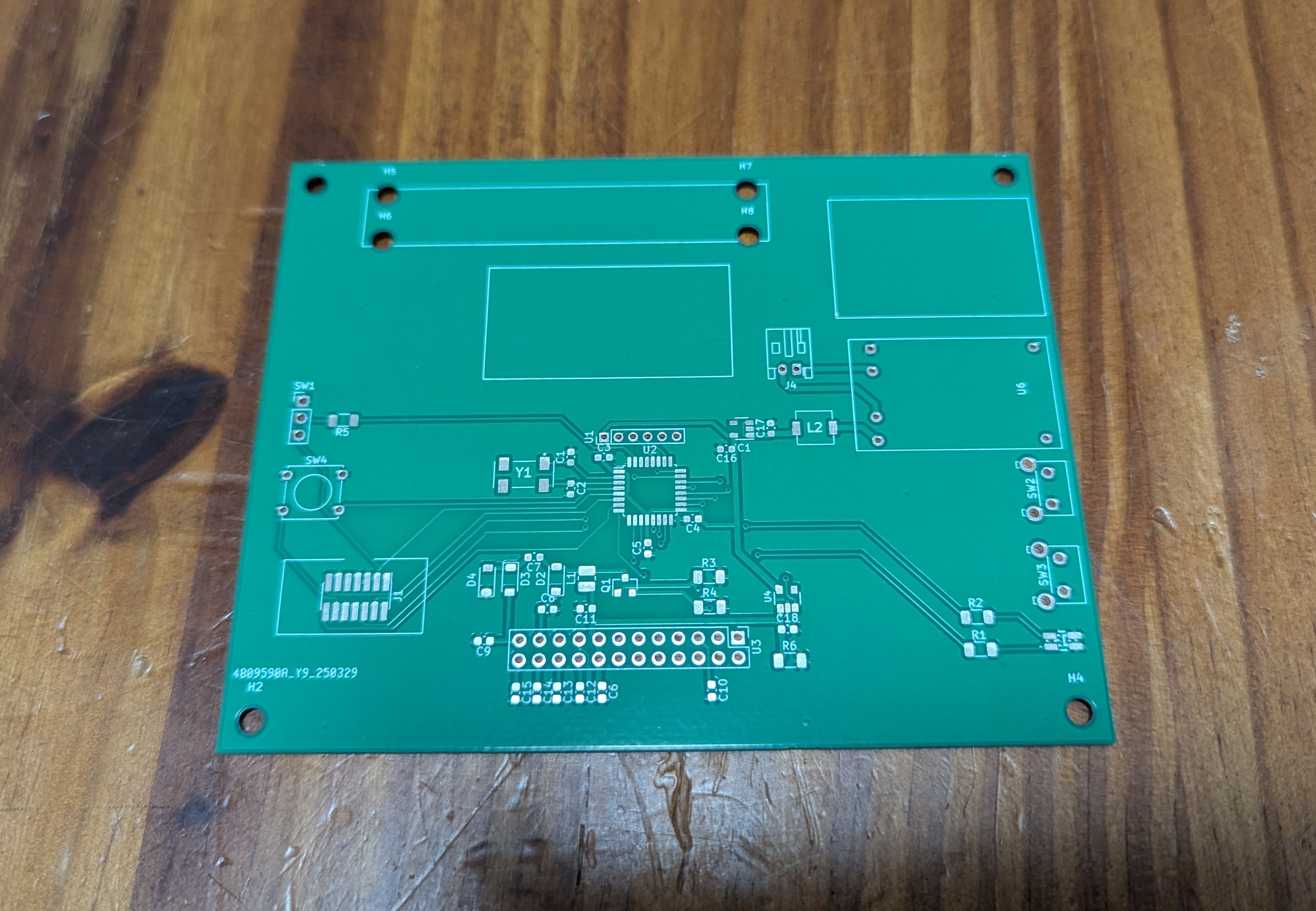

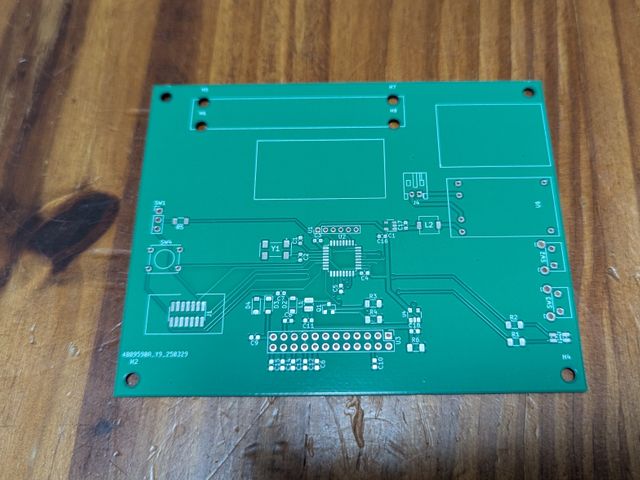

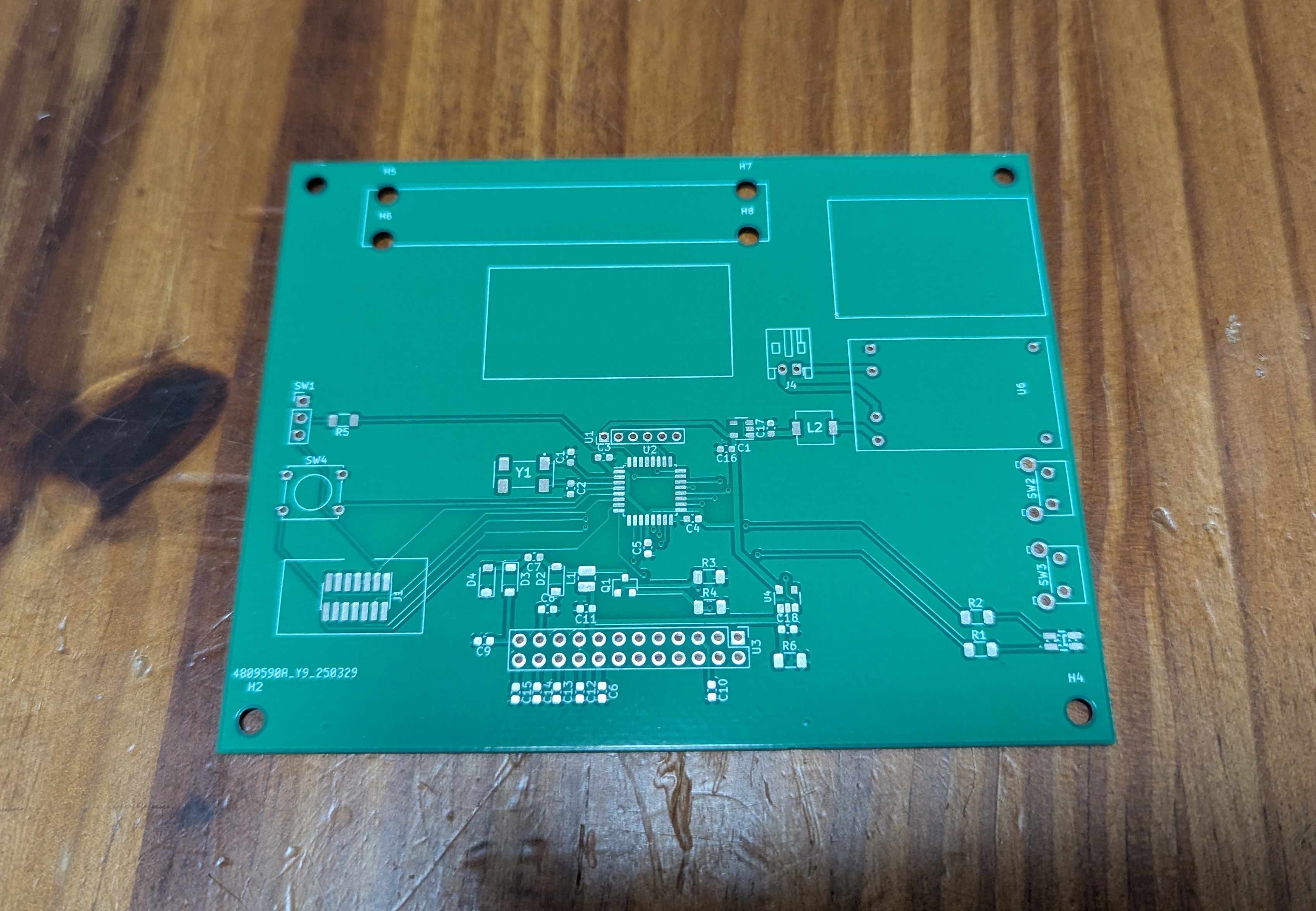

プリント基板はKiCADでJLCPCBさんにオーダーしました、

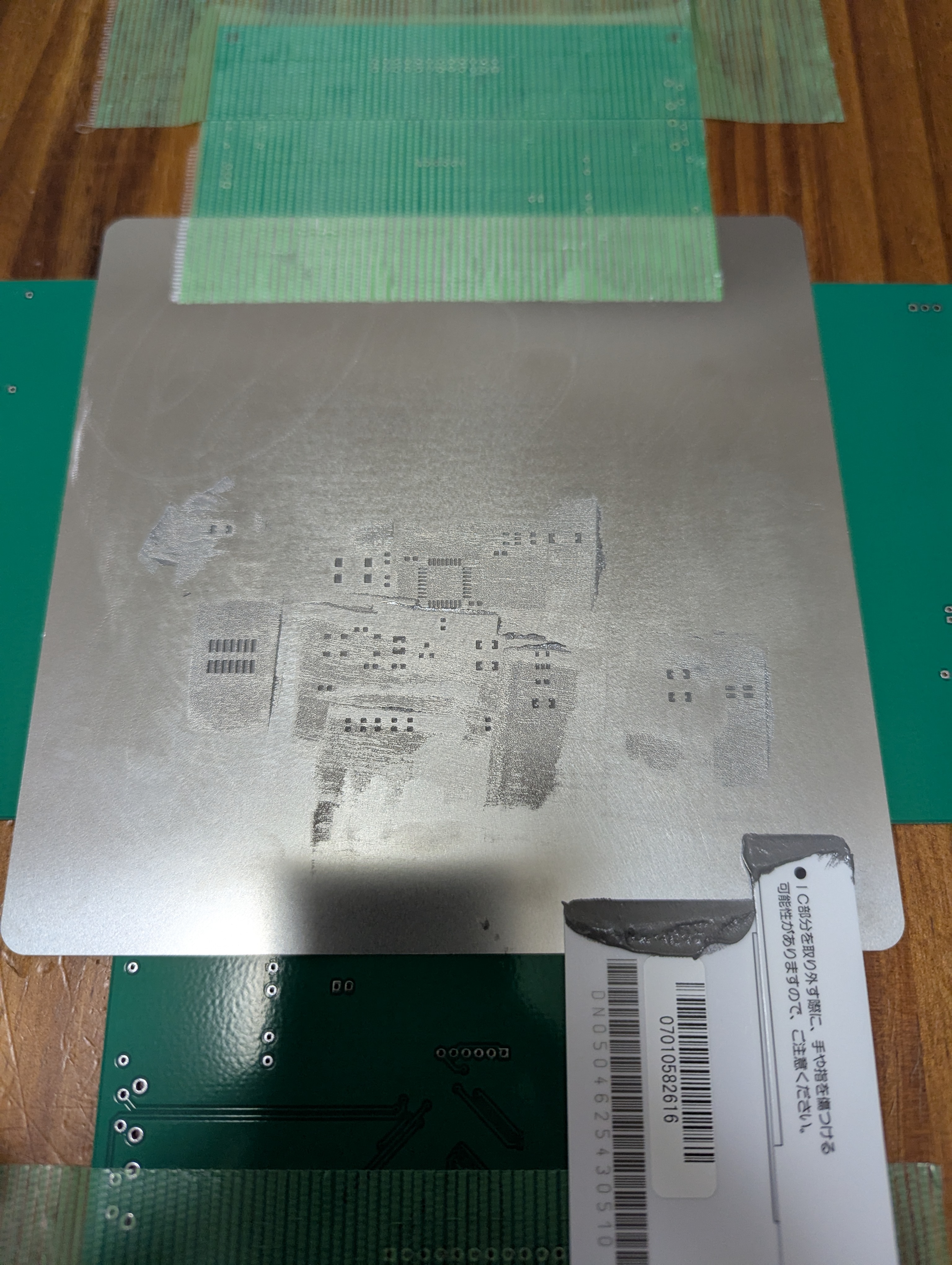

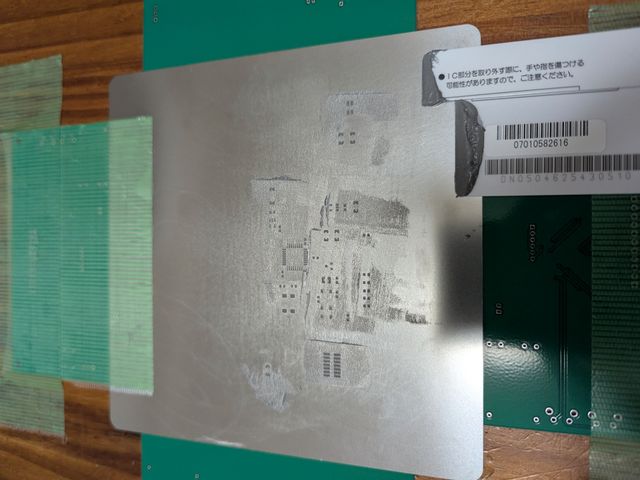

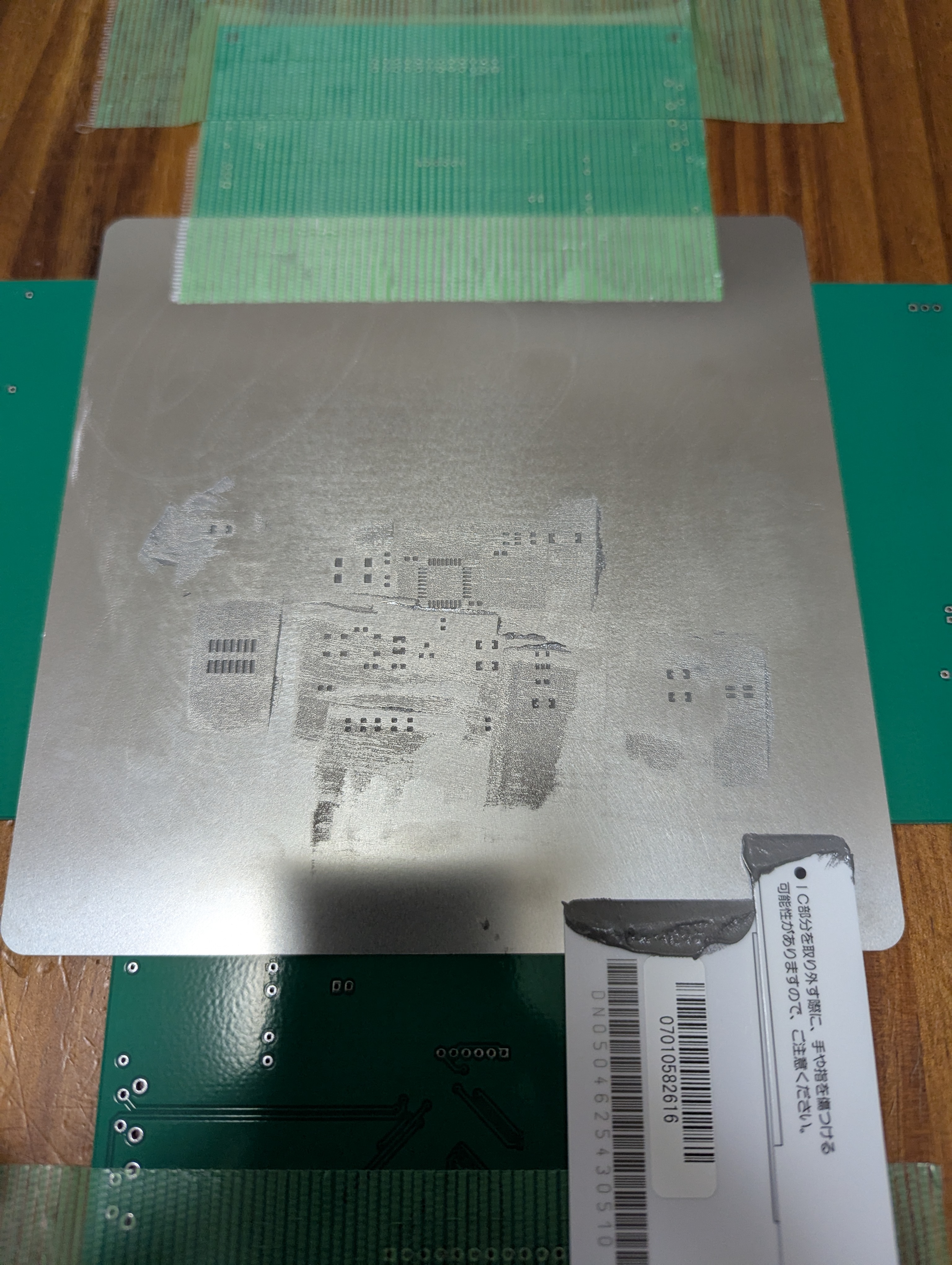

ステンシルもオーダーしたので、クリーム半田を塗布します。その後ホットプレートでリフローを行いました。

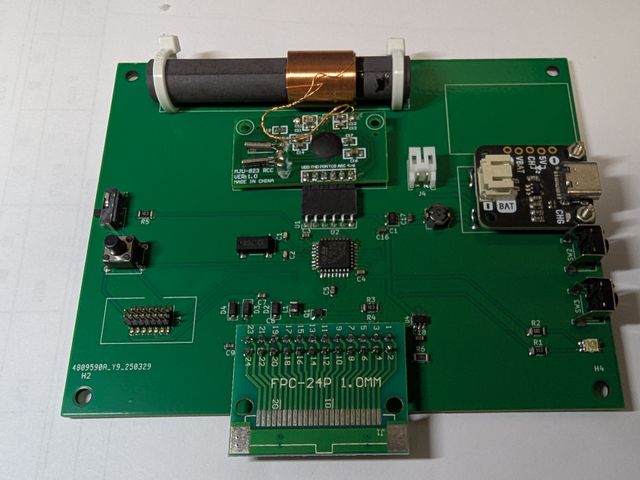

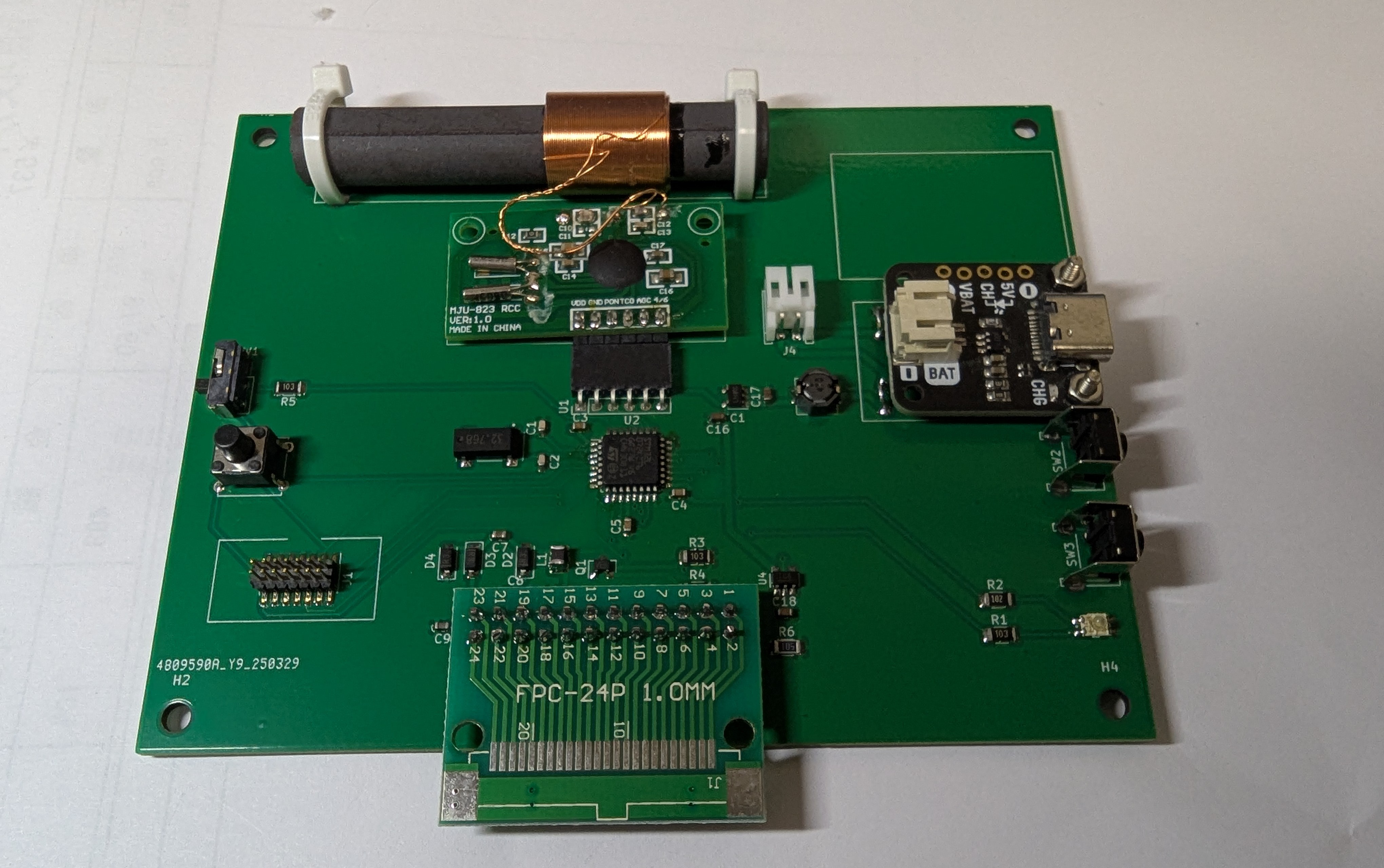

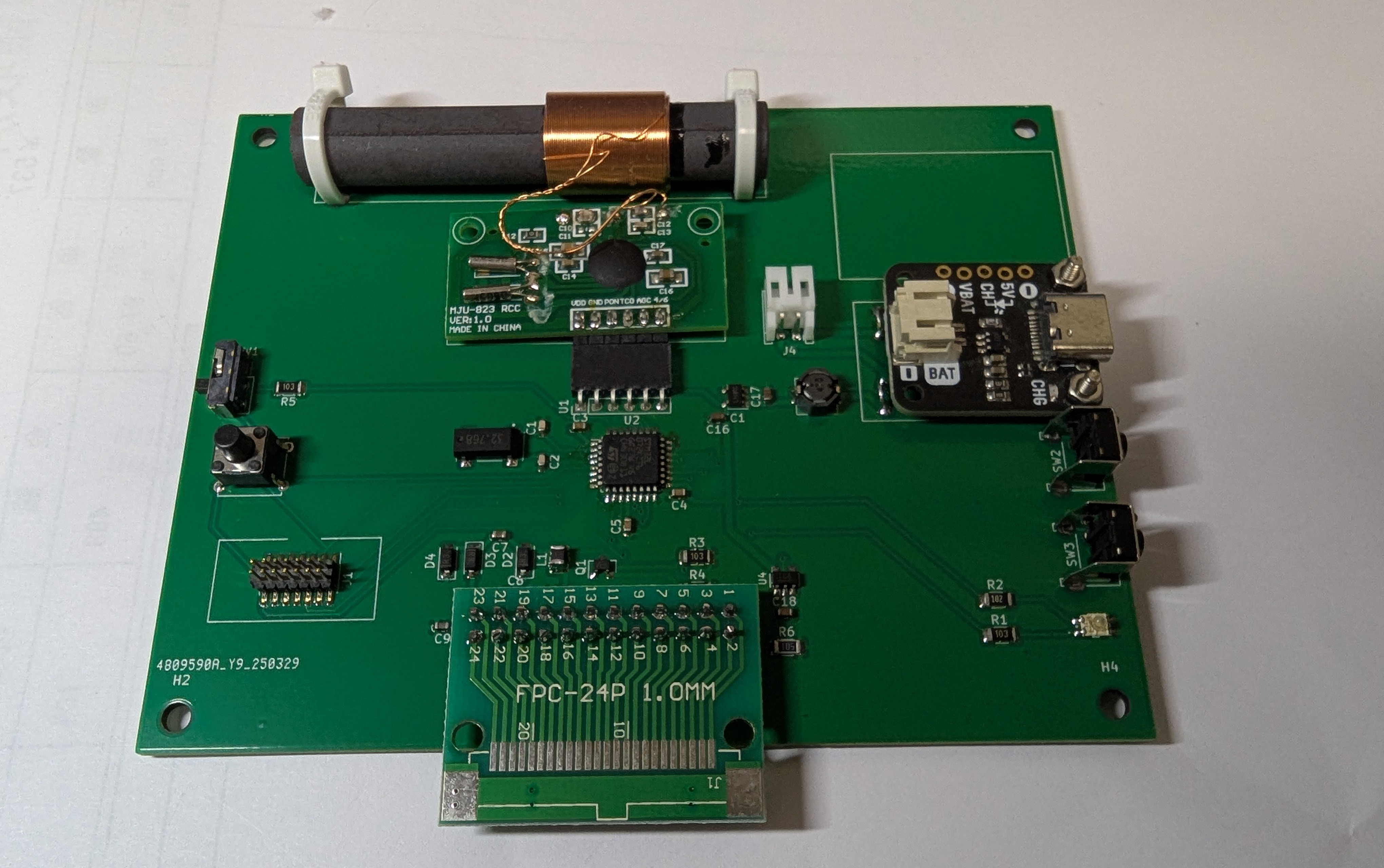

リフロー後の状況です。右上のLIPO充電回路は後付けになったので、ネジで無理くり固定しています。その上の空間にはLIPOバッテリーを配置します。下部のところの追加基板はフラットケーブル用のコネクタを別だしにしています。さすがにアマチュアのはんだ付けではフラットケーブルコネクタは半田付け困難かなと思った為です。

下部のところにe-Paperのフラットケーブルを接続します。

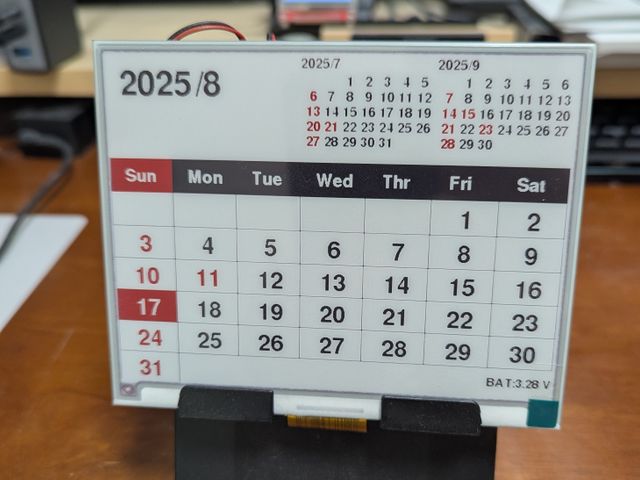

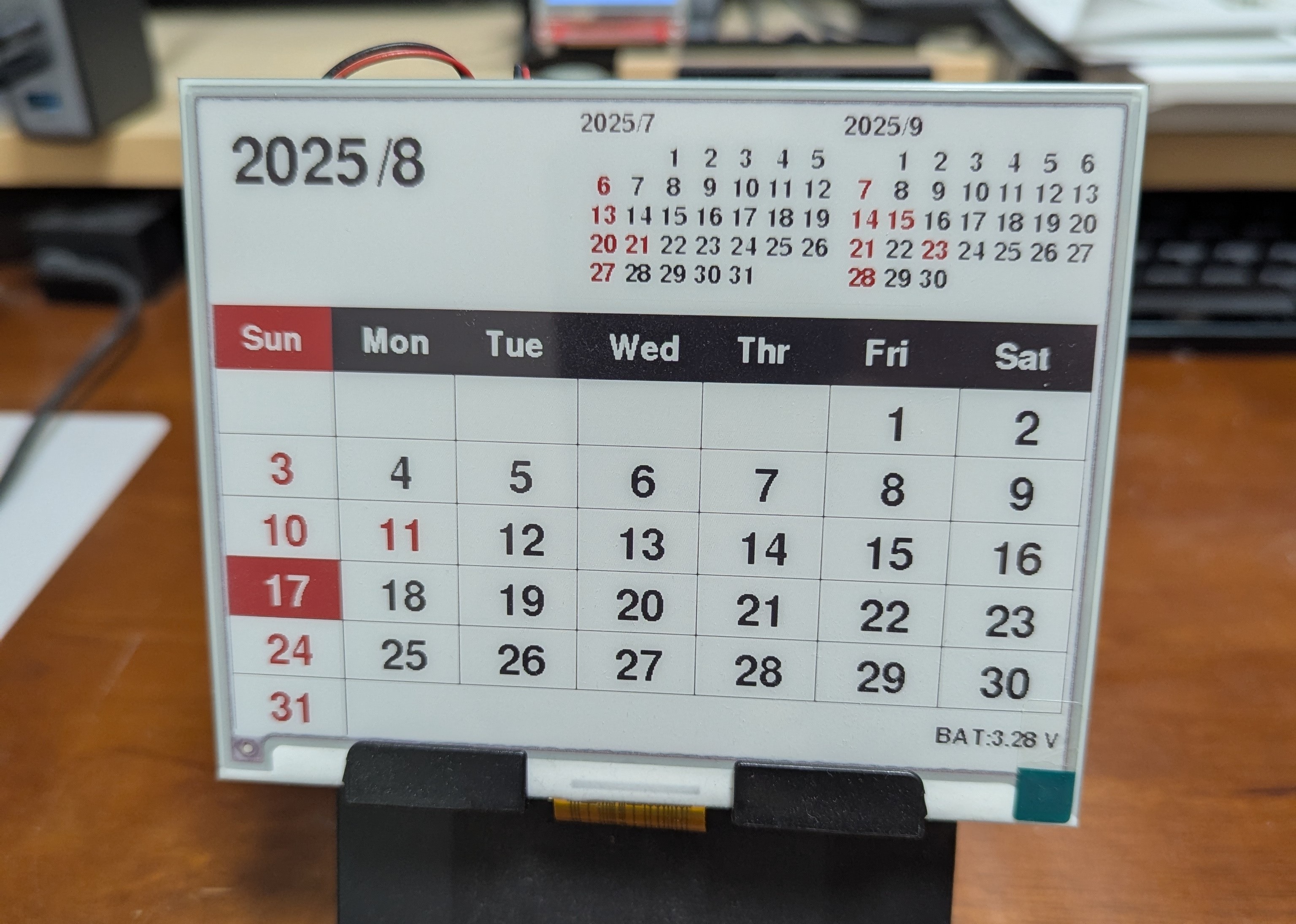

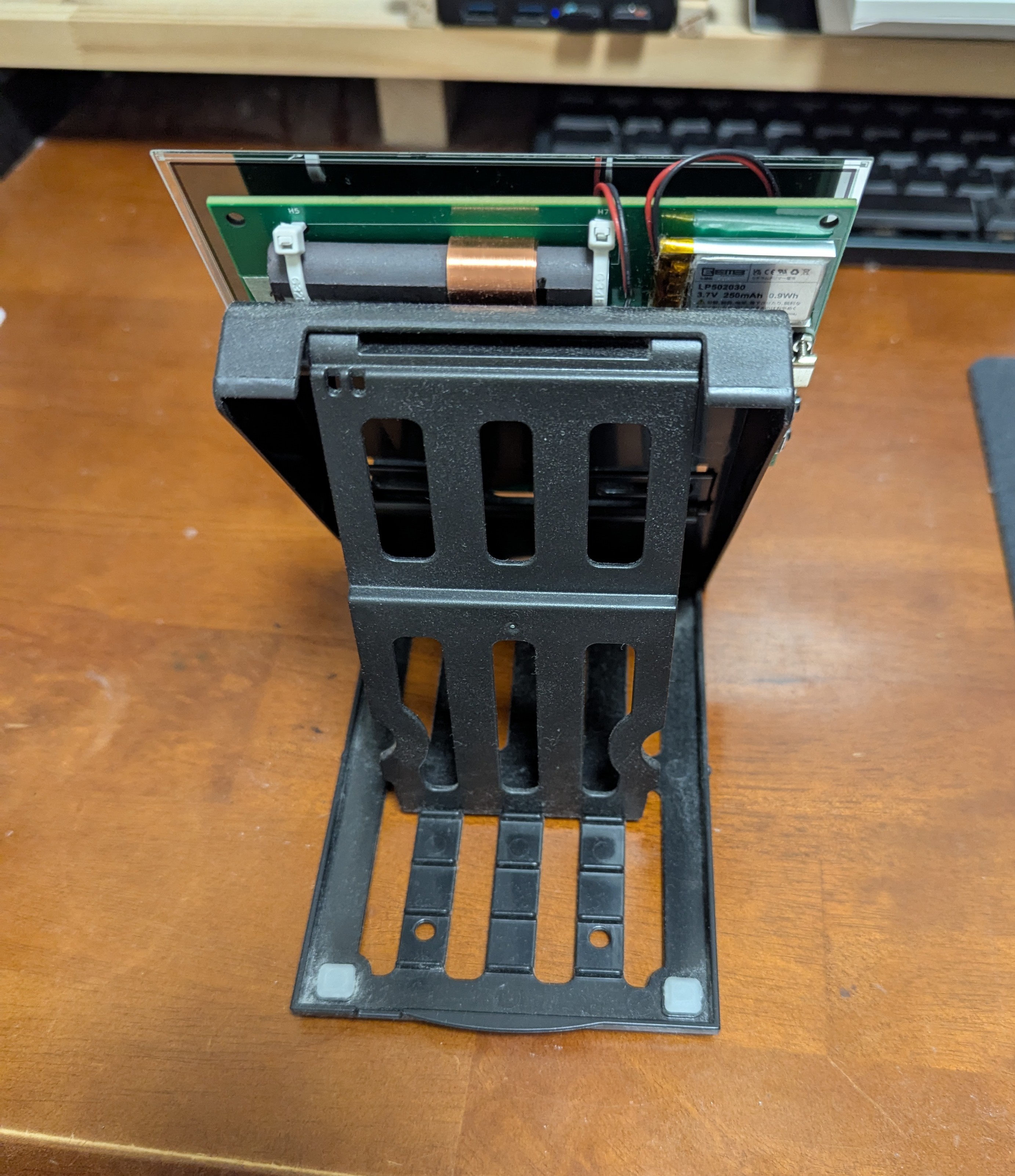

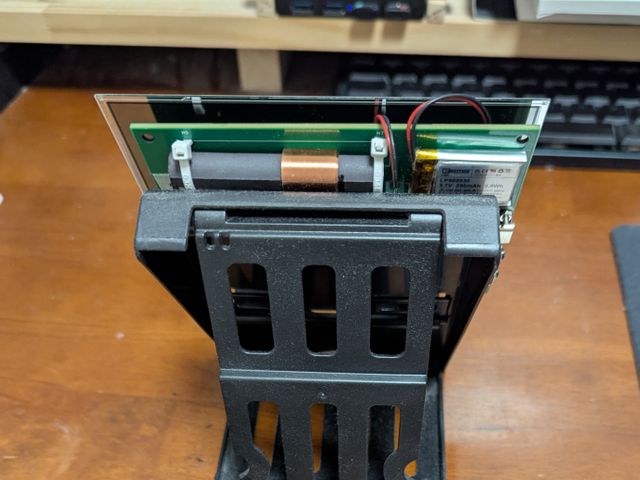

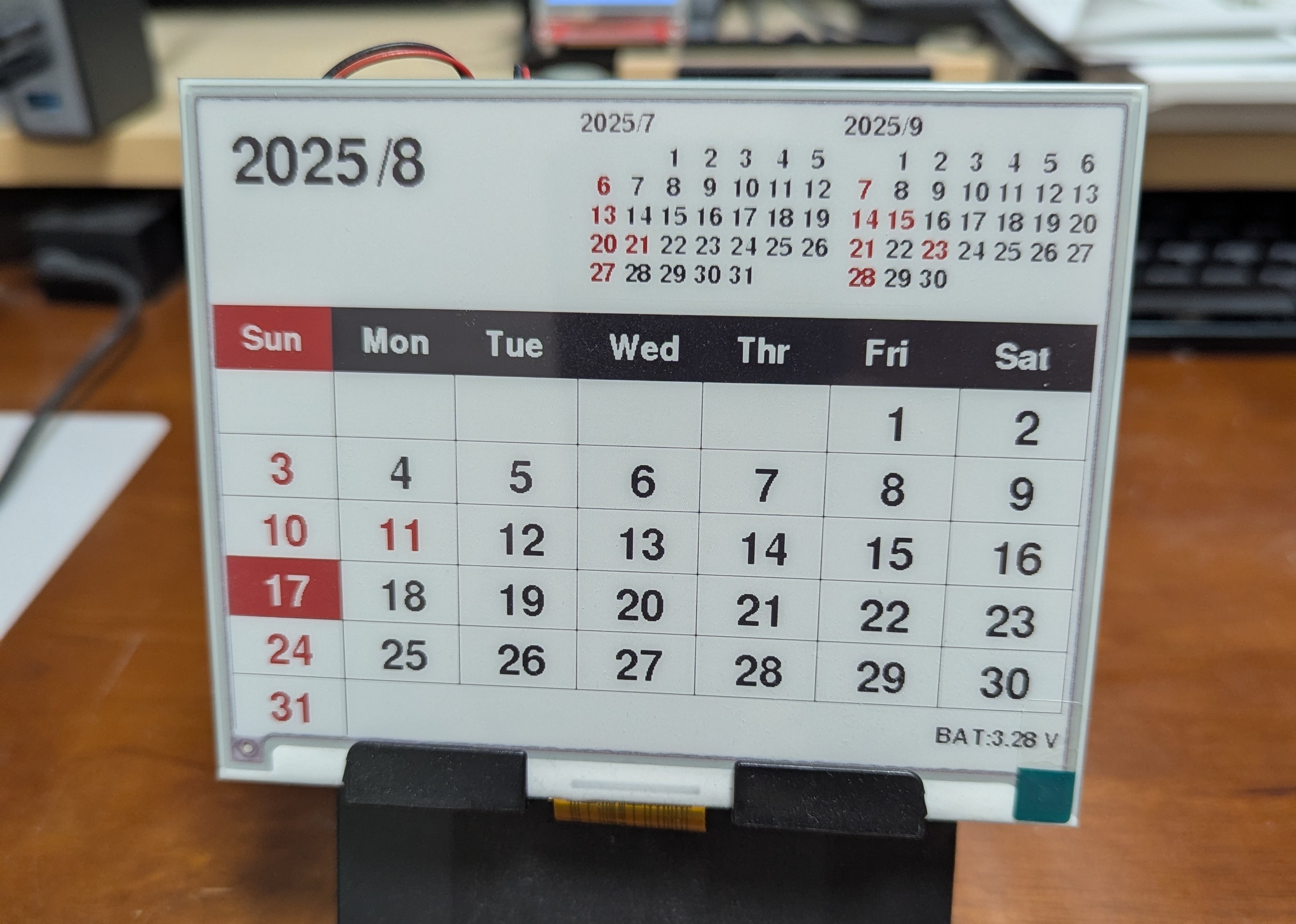

100均で購入したスマホスタントに載せるとちょうどよく、基板も背面にすっぽり隠れました。

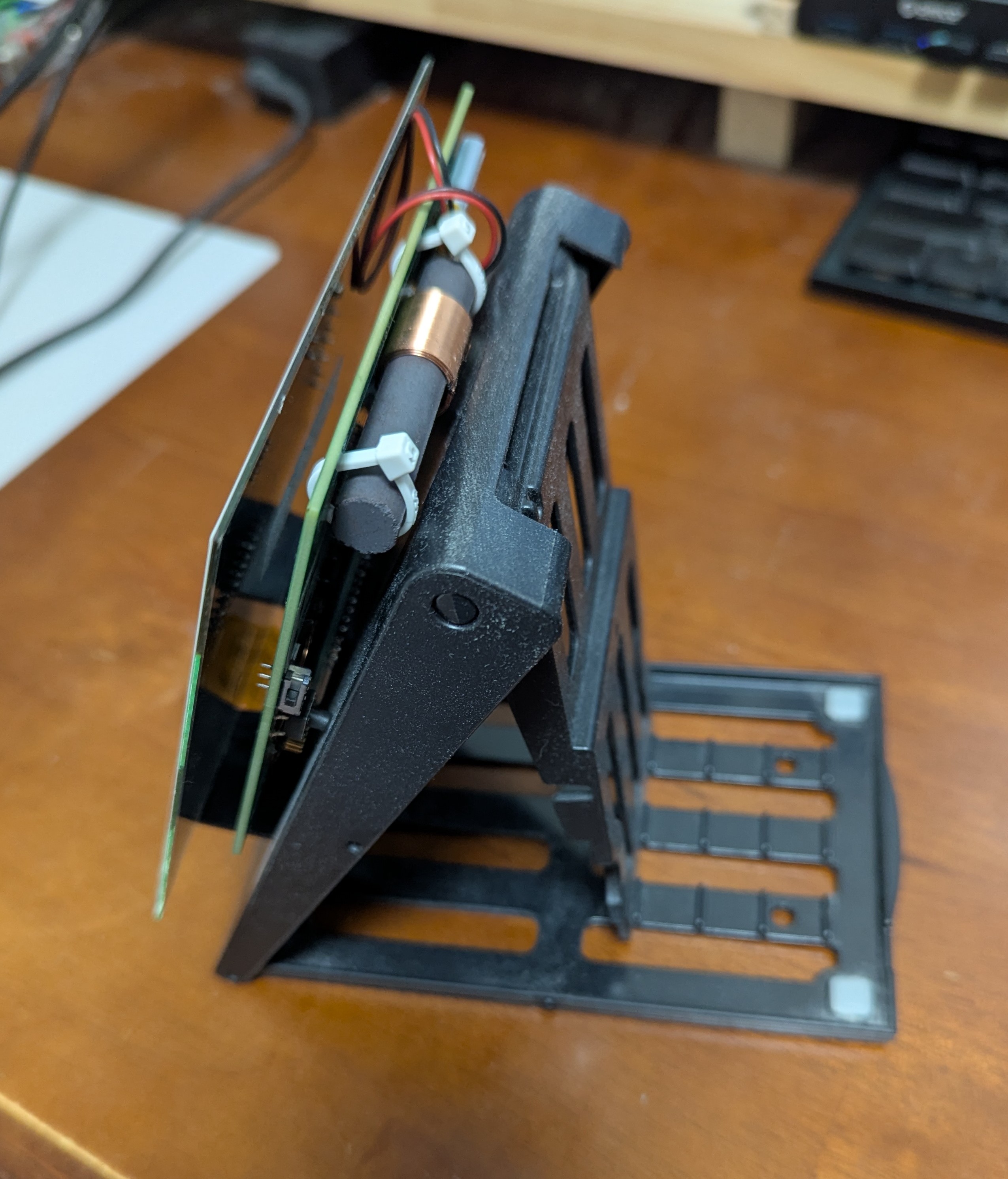

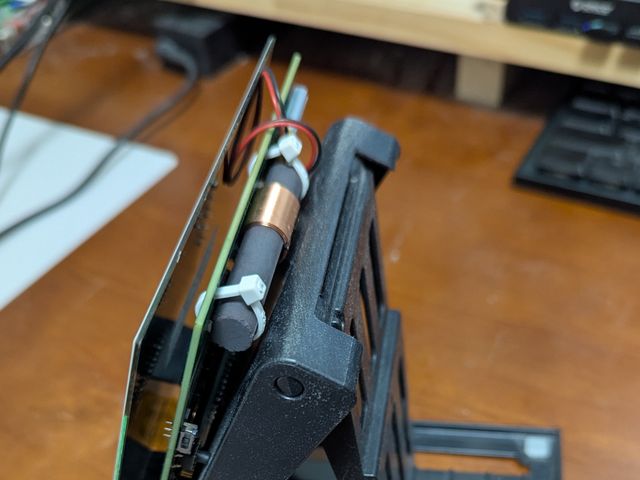

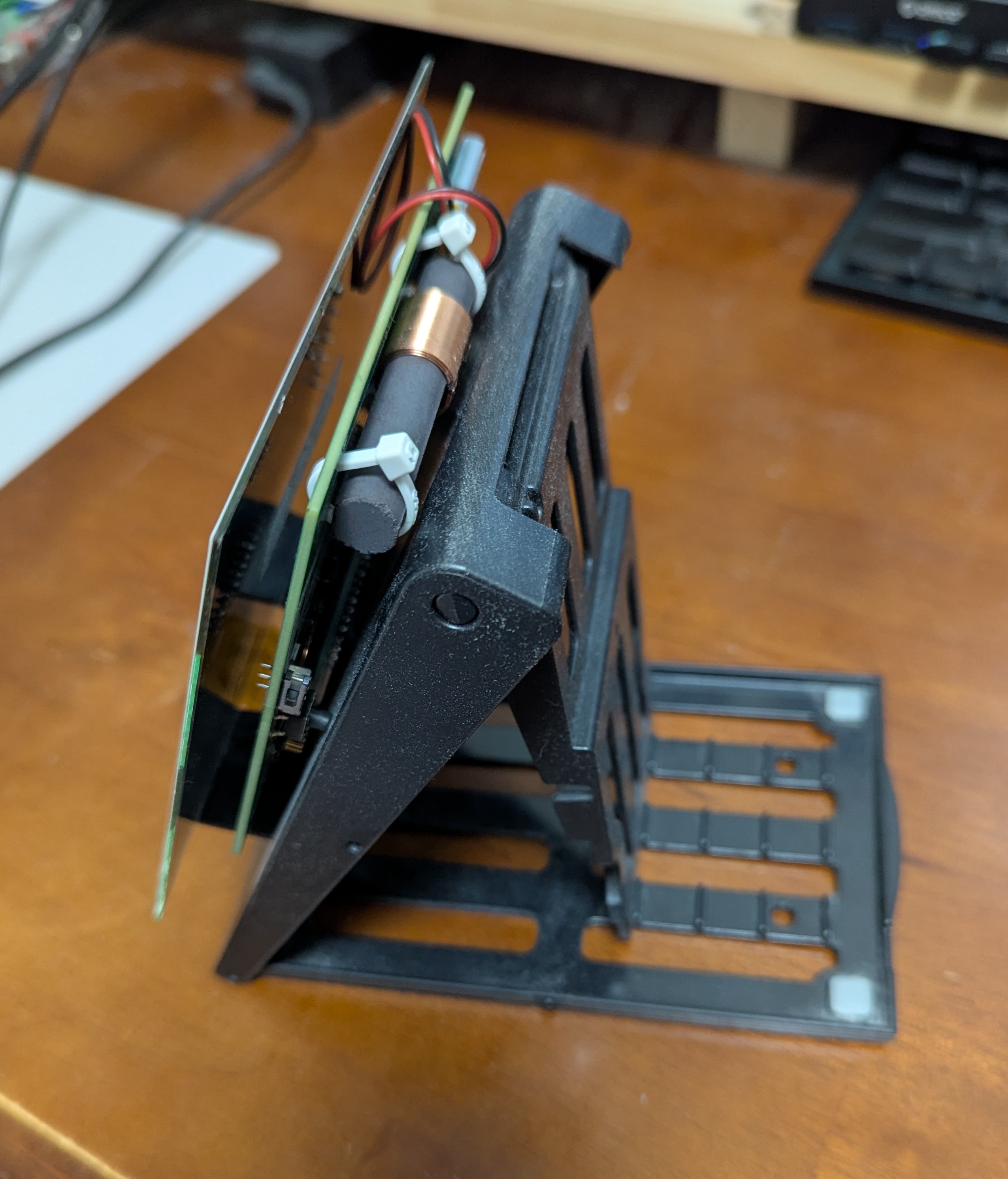

横から見るとこんな感じです。

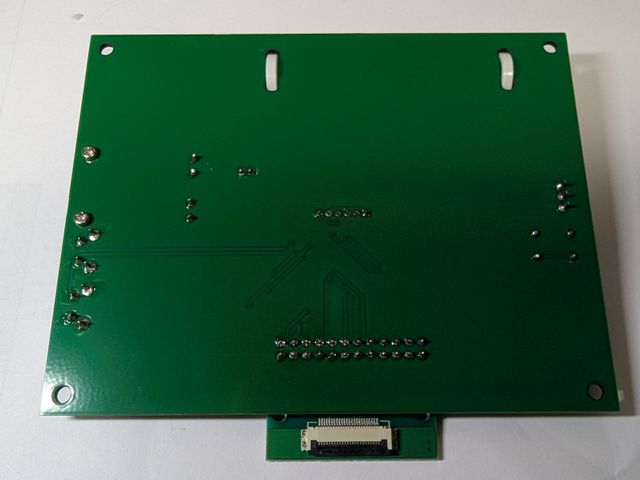

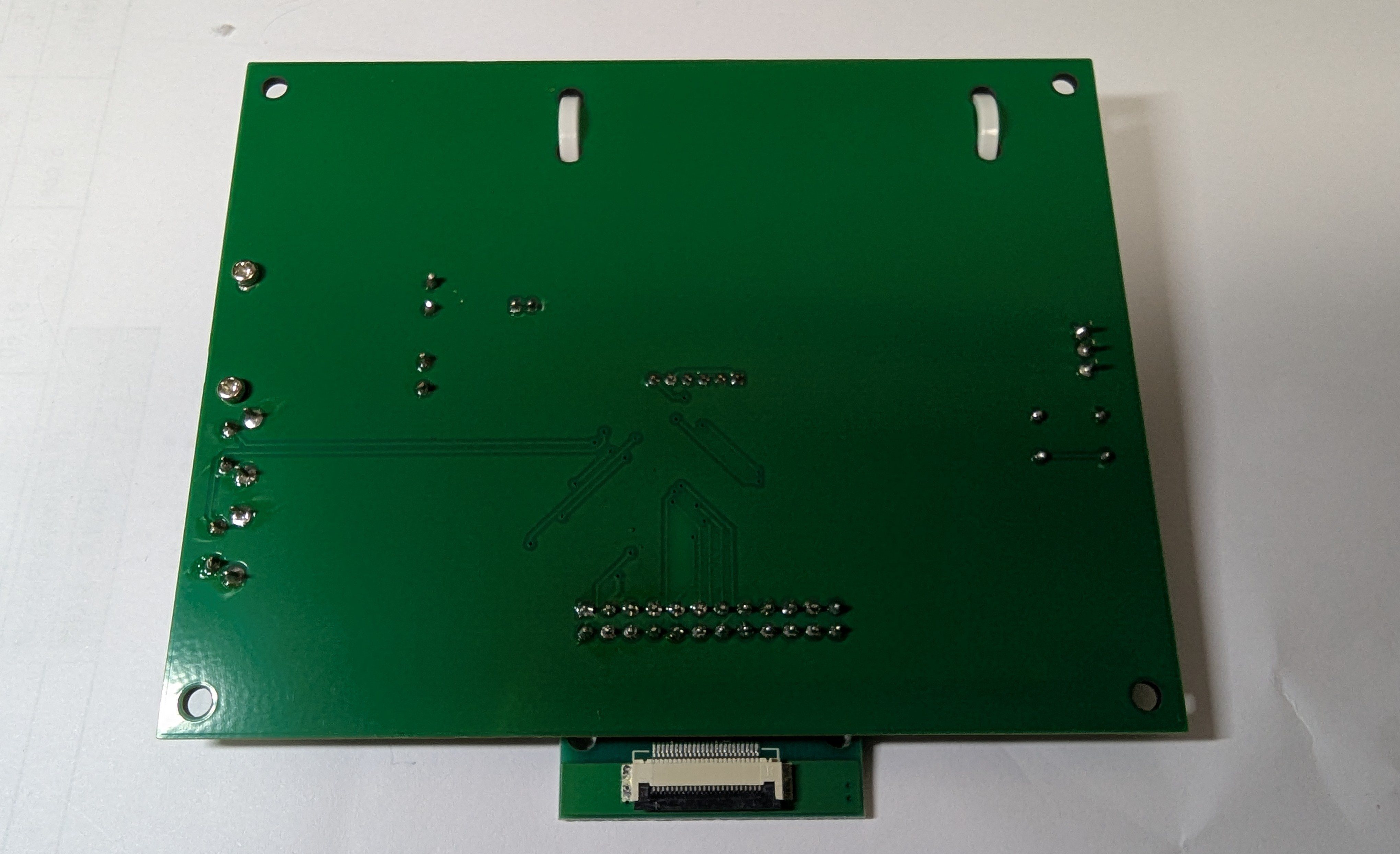

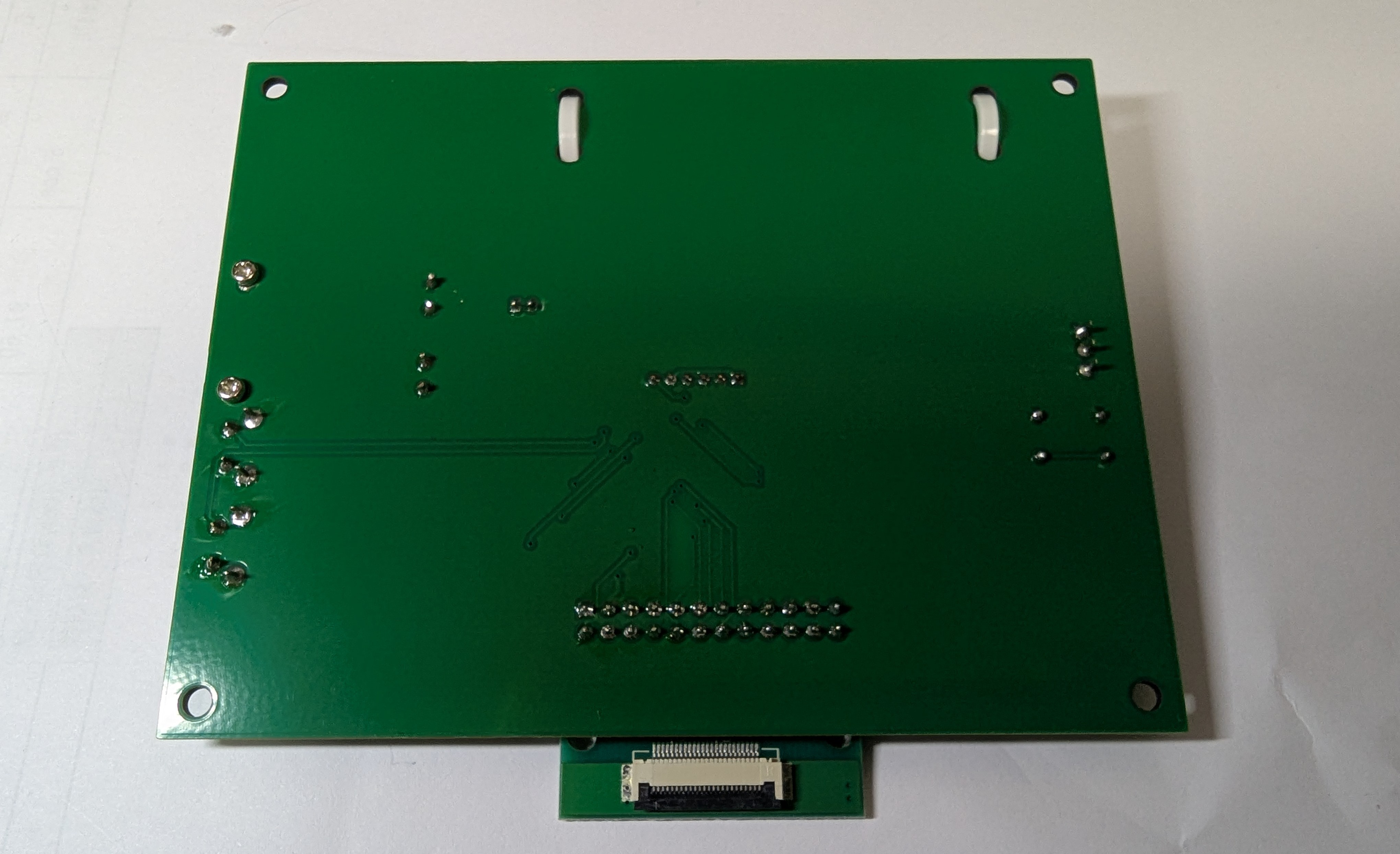

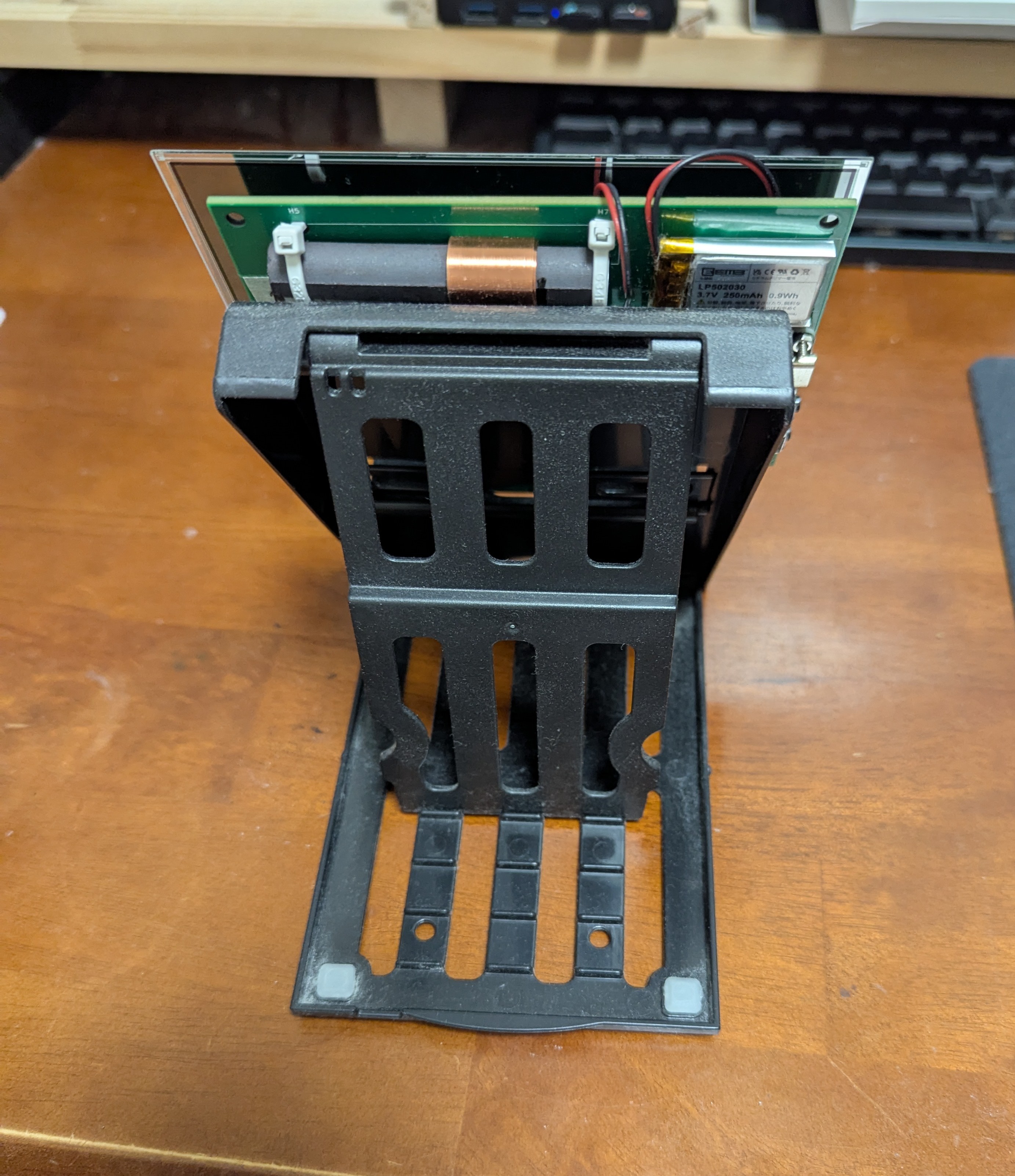

背面の様子です。
