【初投稿】LEDを光らせたい！　～LED回路の基礎～　

電子にかかわって早３年。ついにSNSに投稿という冒険を始めようと思います

●初回は、LED点灯回路！
ハードウェアでは基本ですし、ソフトウェアではLチカしようにも回路組めないとLEDが点灯すらできないとそこで詰んでしまう。。。（・・；）

早速、始めます！

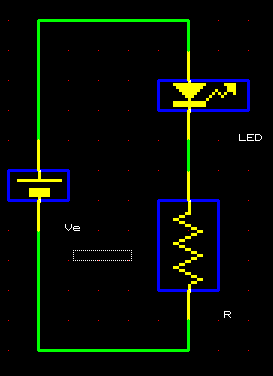

LEDの点灯回路は下記になります

①LEDを点灯させる電源電圧（Ve）を把握する

LEDを点灯させるために、電池につないだりマイコンのポートに直接、接続したりすると思いますがその電圧を確認します
今回はVe = 5Vとします（マイコンポート直駆動を想定）

②LEDの順方向電圧（Vf）を調べる

LEDの場合、Vfと書かれている値です
このVfはLEDの色によって違いますし、同じ色でも値が違ったりします。
きちんと設計する場合は、Vfの値を確認しましょう
今回はVf = 3.5Vとします（青色LEDを想定）

ささっと回路を組みたいときは、
赤系の色（赤、橙、黄etc)：2.1V
緑、青、白系の色：3.5V
を用いてざっくり計算します

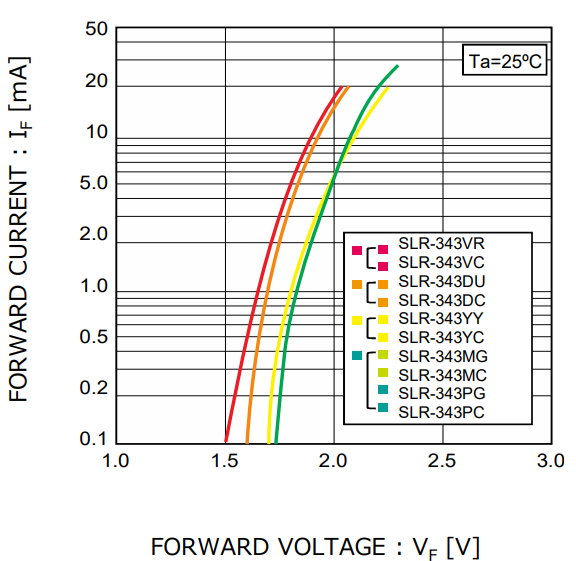

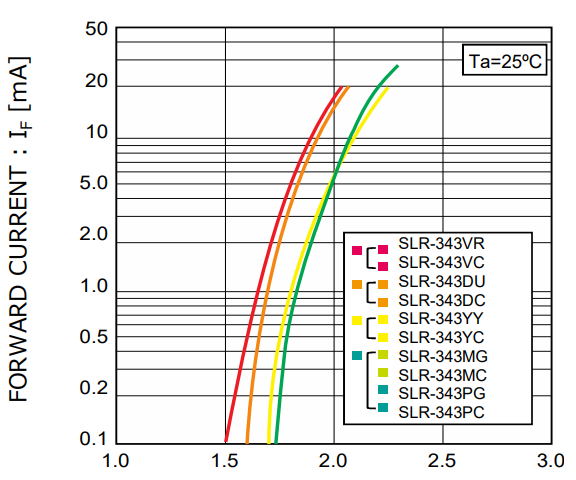

順方向電圧（Vf）は、英語では“Forward voltage”と呼ばれ 、Vfと表記されます
順方向電圧とは、ダイオードに電圧をかけて電流を流すとダイオード端子間に生じる電圧降下のことです（LEDもダイオードの一種です）
電圧降下の値は、電流が小さくても大きくても変わりません（厳密にいえば変わりますがオームの法則とは全く違います）
また、Vfの値はダイオードの種類によって変わります

③抵抗値を決める

抵抗はえいやっ！で510～1ｋΩを入れるときもありますが、今回はきちんと理論計算をしていきます

Ⅰ.電流値の決定
LEDに流れる電流が大きいほど、LEDは明るく光ります
ただ、電流が大きすぎるとLEDが壊れます（LEDを守るために抵抗を入れます）
LEDは20ｍAの電流が効率がいいといわれますが、20ｍAも流すとまぶしいくらい煌々（こうこう）と輝きます
3～5mAで設計するのが、一般的ではないかと思います

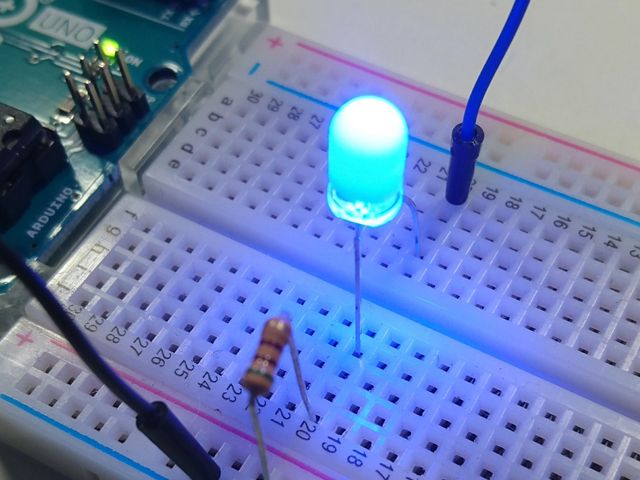

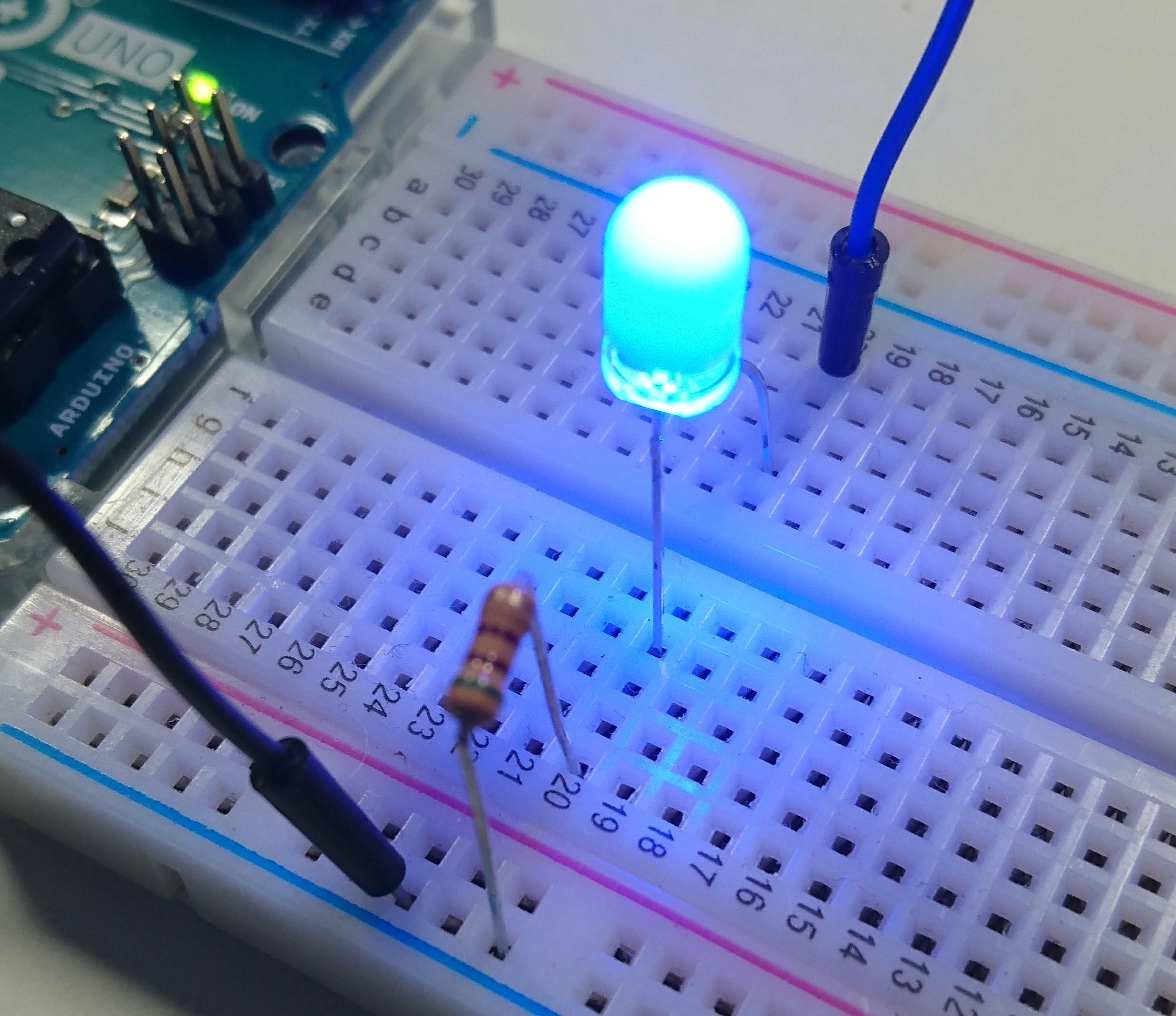

今回は、3mAとします

Ⅱ．抵抗値の算出
オームの法則　V = RI　を用います

抵抗の電圧（Vr） = 電源電圧（Ve） - 順方向電圧（Vf）
　　　　　　　　 = 5V - 3.5V
　　　　　　　　 = 1.5V

抵抗の電流 = 5ｍA
　　　　　 = 0.003A

R = 1.5V / 0.003A = 500Ω

ただ、500Ωの抵抗はあまり見かけないので、この場合は510Ωを使用します
あまり見かけない理由は、別の方の投稿やgoogle先生（“E系列”で検索）に任せます

＜蛇足＞
丁寧なLED回路の設計では、ほかにも絶対定格や消費電力、光の指向特性など詳細な検討が必要です
詳細はデータシートをご覧ください（僕も見る癖をつけないと・・・）

おわり
