電線２本だけでRGB LEDの制御

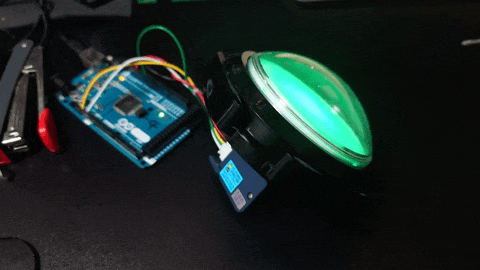

最近は昔々のTapTapRevengeっていうモバイル音ゲーのアーケード筐体を作ってみたくなりました。

このゲームのターゲットは、ノーツを押すタイミングにより色が変わる仕様です。

なお、ターゲットとしてよく他の音ゲーに使われている100φドームボタンを使用したくて、電球はウェッジタイプなのでRGBLEDを対応できません。手元にあるもので済ませたいしOBSA-LHS7Fにアップグレードするのもちょっとバジェット超過です…

WS2812をベースにすれば、実はワンワイヤーで制御が可能です！（実際の１Wireではないけど・・）

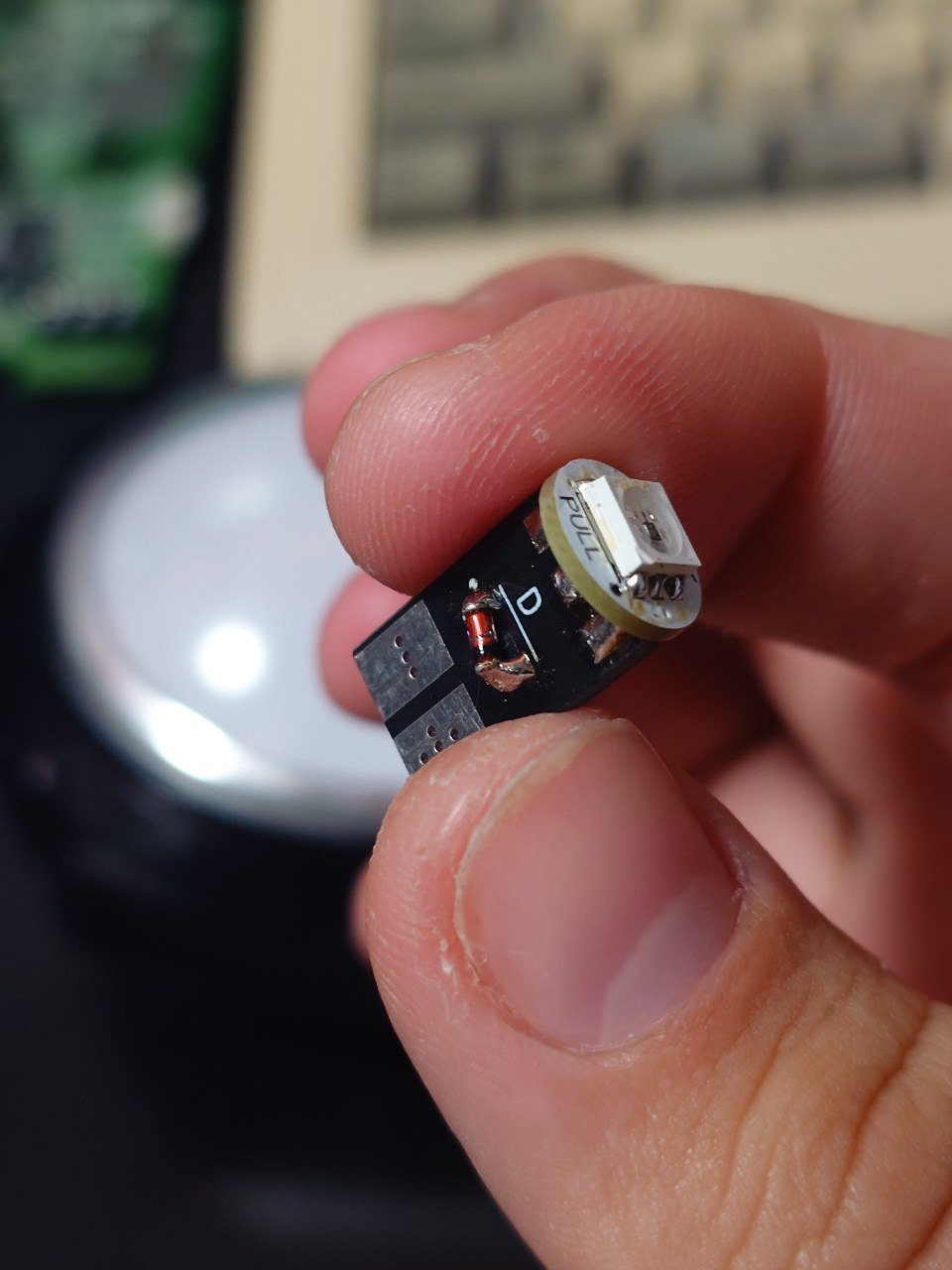

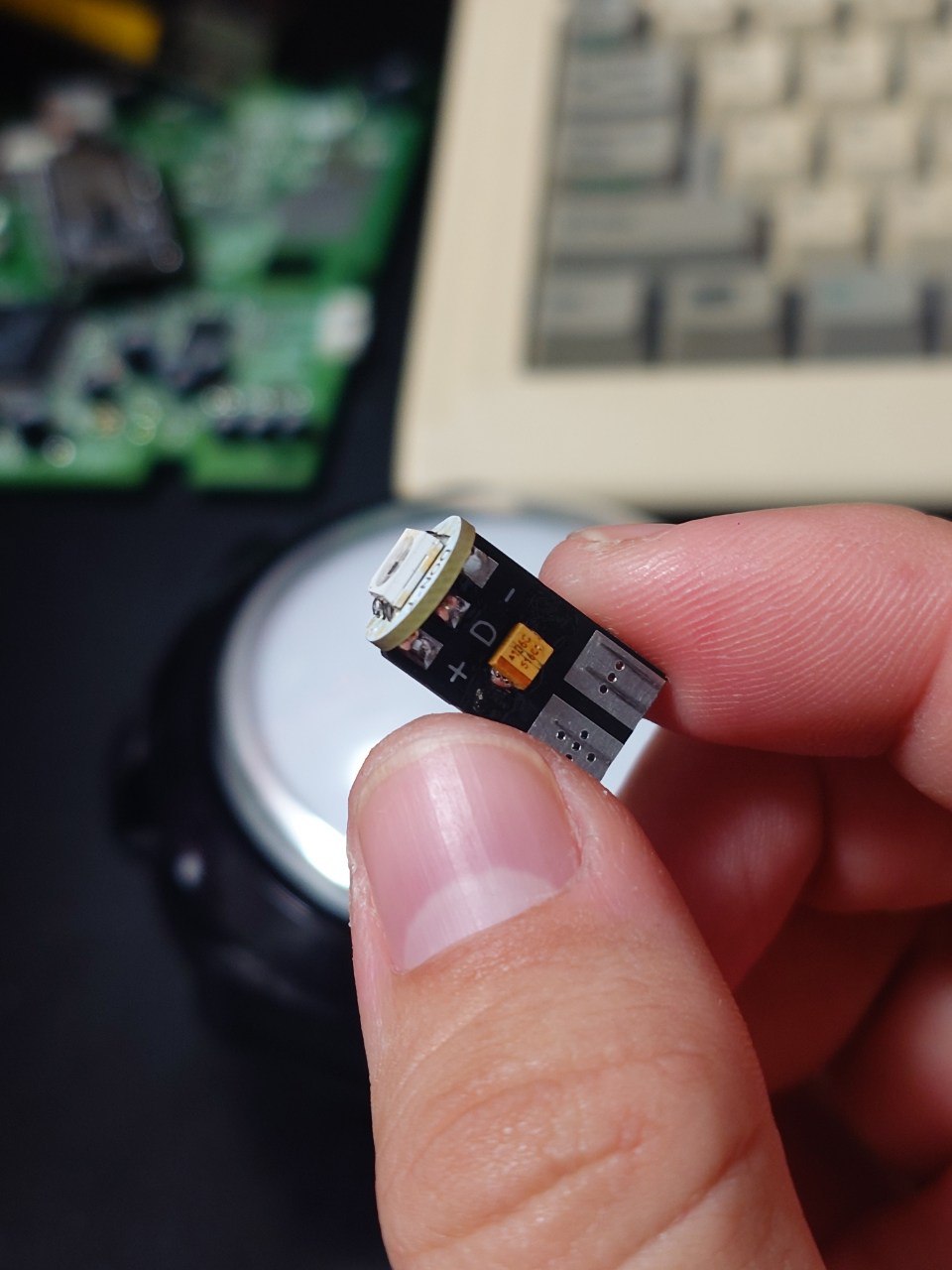

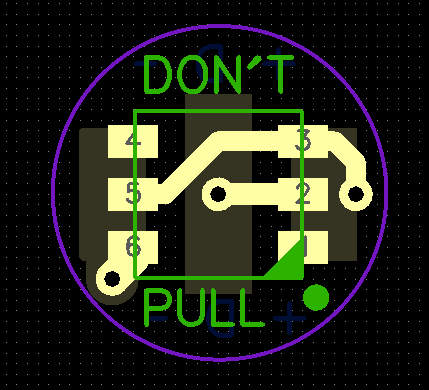

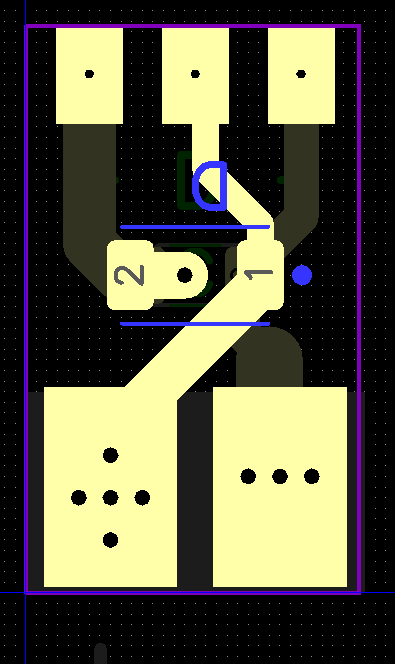

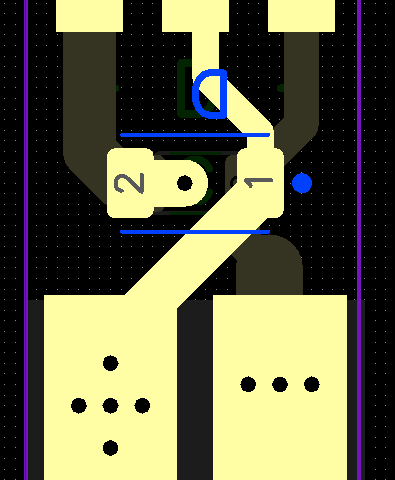

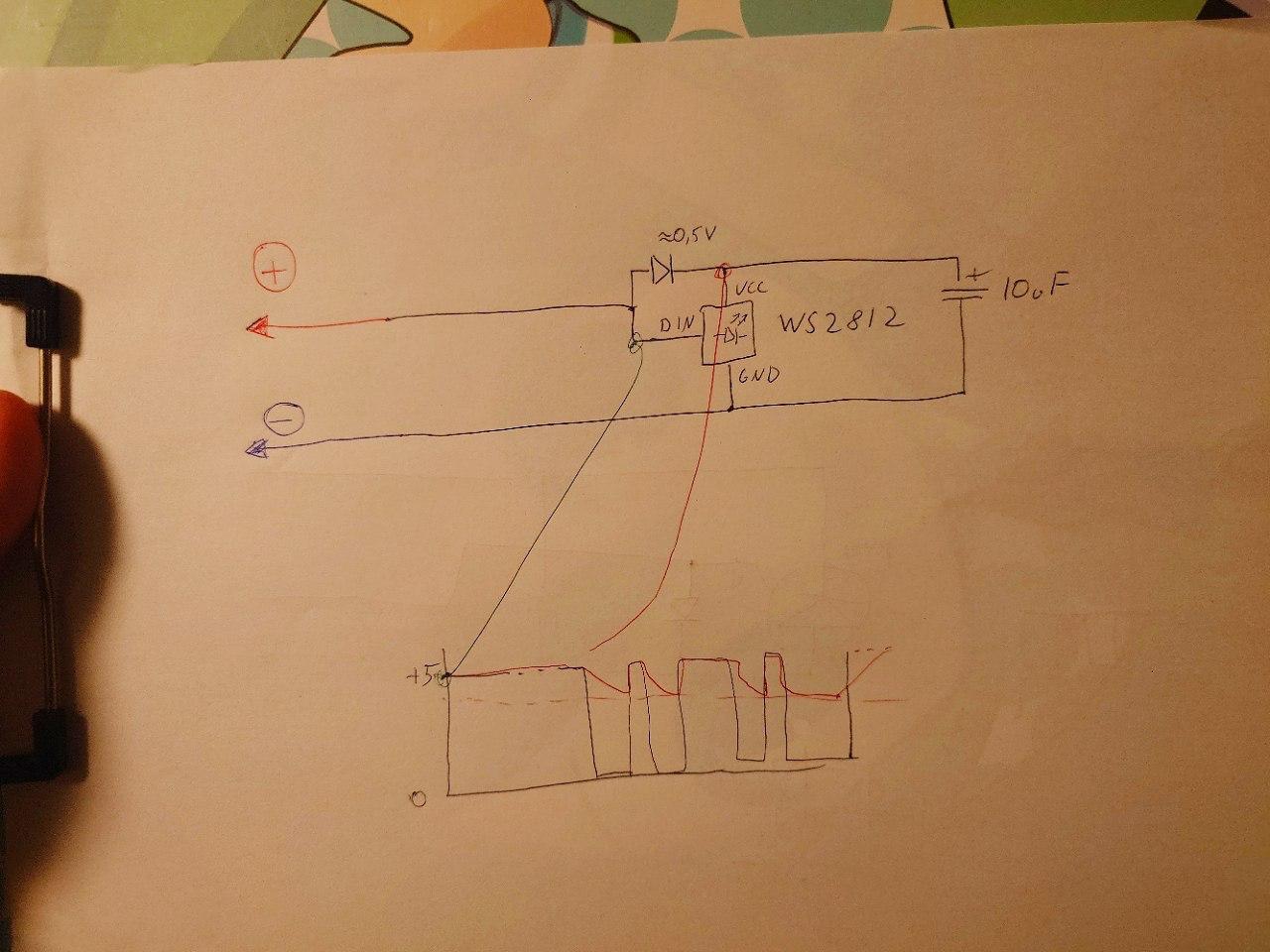

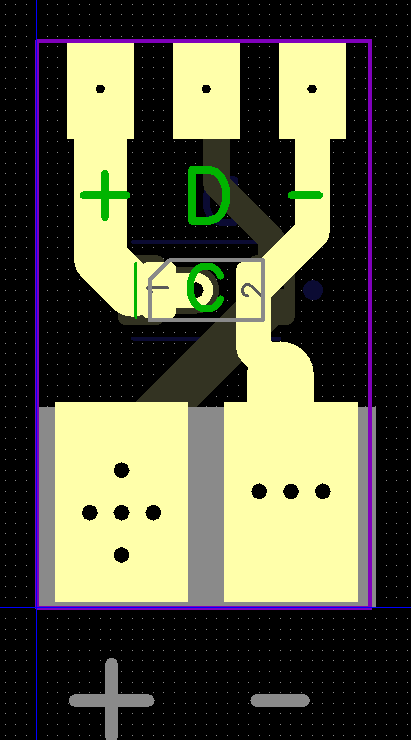

回路図はこちらです：（CADは直接基板データを作りましたので手書きで失礼致します）

＋線はデータ入力と電源入力して使用しています。
ロジック１になってる間はLEDがデータ入力から給電されていてコンデンサーが充電されます。
ロジック０になってる間はLEDがコンデンサーから給電します。
そしてコンデンサーに貯まった電気がデータ通信にならないようにダイオードで分けています。

ということで、データバスの電流キャパが十分であれば、＋に普通のWS2812制御信号を通信させたら動作しますね。
データ通信しない間はデータバスを１にすべきだけが注意しないといけません。

なお容量はリフレッシュレート次第にコンデンサーの容量を変える必要になるかもしれません。

今回の動作確認に使用したソースコード：（あんまりよくはない）


#include <Arduino.h>
#include <Adafruit_NeoPixel.h>

#define LED_PIN 10
#define BTN_PIN 7

Adafruit_NeoPixel pix = Adafruit_NeoPixel(1, LED_PIN, NEO_GRB | NEO_KHZ800);

void doShow() {
  digitalWrite(LED_PIN, LOW);
  pix.show();
  digitalWrite(LED_PIN, HIGH);
}

void setup() {
  pix.begin();
  pix.setBrightness(255);
  pinMode(BTN_PIN, INPUT_PULLUP);
}


void loop() {
  pix.setPixelColor(0, 255, 255, 255);
  doShow();
  while (!digitalRead(BTN_PIN)) delay(10);
  while (digitalRead(BTN_PIN)) delay(10);

  pix.setPixelColor(0, 255, 0, 0);
  doShow();
  while (!digitalRead(BTN_PIN)) delay(10);
  while (digitalRead(BTN_PIN)) delay(10);

  pix.setPixelColor(0, 0, 255, 0);
  doShow();
  while (!digitalRead(BTN_PIN)) delay(10);
  while (digitalRead(BTN_PIN)) delay(10);

  pix.setPixelColor(0, 0, 0, 255);
  doShow();
  while (!digitalRead(BTN_PIN)) delay(10);
  while (digitalRead(BTN_PIN)) delay(10);
}
